INSTRUCTIONS FOR
MODEL EP50–EU AIR ENGRAVING PEN
The Model EP50–EU Air Engraving Pen is designed for engraving a wide range of industrial
materials.
Ingersoll–Rand is not responsible for customer modification of tools for applications on
which Ingersoll–Rand was not consulted.
IMPORTANT SAFETY INFORMATION ENCLOSED.
READ THIS MANUAL BEFORE OPERATING TOOL.
IT IS THE RESPONSIBILITY OF THE EMPLOYER TO PLACE THE INFORMATION
IN THIS MANUAL INTO THE HANDS OF THE OPERATOR.
FAILURE TO OBSERVE THE FOLLOWING WARNINGS COULD RESULT IN INJURY.
PLACING TOOL IN SERVICE
•Always operate, inspect and maintain this tool in
accordance with all regulations (local, state, federal
and country), that may apply to hand held/hand
operated pneumatic tools.
•For safety, top performance, and maximum
durability of parts, operate this tool at 90 psig
(6.2 bar/620 kPa) maximum air pressure at the inlet
with 3/16” (4.8 mm) inside diameter air supply
hose.
•Always turn off the air supply and disconnect the
air supply hose before installing, removing or
adjusting any accessory on this tool, or before
performing any maintenance on this tool.
•Do not use damaged, frayed or deteriorated air
hoses and fittings.
•Be sure all hoses and fittings are the correct size
and are tightly secured. See Dwg. TPD905–1 for a
typical piping arrangement.
•Always use clean, dry air at 90 psig maximum air
pressure. Dust, corrosive fumes and/or excessive
moisture can ruin the motor of an air tool.
•Do not lubricate tools with flammable or volatile
liquids such as kerosene, diesel or jet fuel.
•Do not remove any labels. Replace any damaged
label.
USING THE TOOL
•Always wear eye protection when operating or
performing maintenance on this tool.
•Always wear hearing protection when operating
this tool.
•Keep hands, loose clothing and long hair away from
rotating end of tool.
•Anticipate and be alert for sudden changes in
motion during start up and operation of any power
tool.
•Keep body stance balanced and firm. Do not
overreach when operating this tool. High reaction
torques can occur at or below the recommended air
pressure.
•Tool accessories may continue to rotate briefly after
throttle is released.
•Air powered tools can vibrate in use. Vibration,
repetitive motions or uncomfortable positions may
be harmful to your hands and arms. Stop using any
tool if discomfort, tingling feeling or pain occurs.
Seek medical advice before resuming use.
•Use accessories recommended by Ingersoll–Rand.
•This tool is not designed for working in explosive
atmospheres.
•This tool is not insulated against electric shock.
The use of other than genuine Ingersoll–Rand replacement parts may result in safety hazards, decreased tool
performance, and increased maintenance, and may invalidate all warranties.
Repairs should be made only by authorized trained personnel. Consult your nearest Ingersoll–Rand Authorized
Servicenter.
GB

2

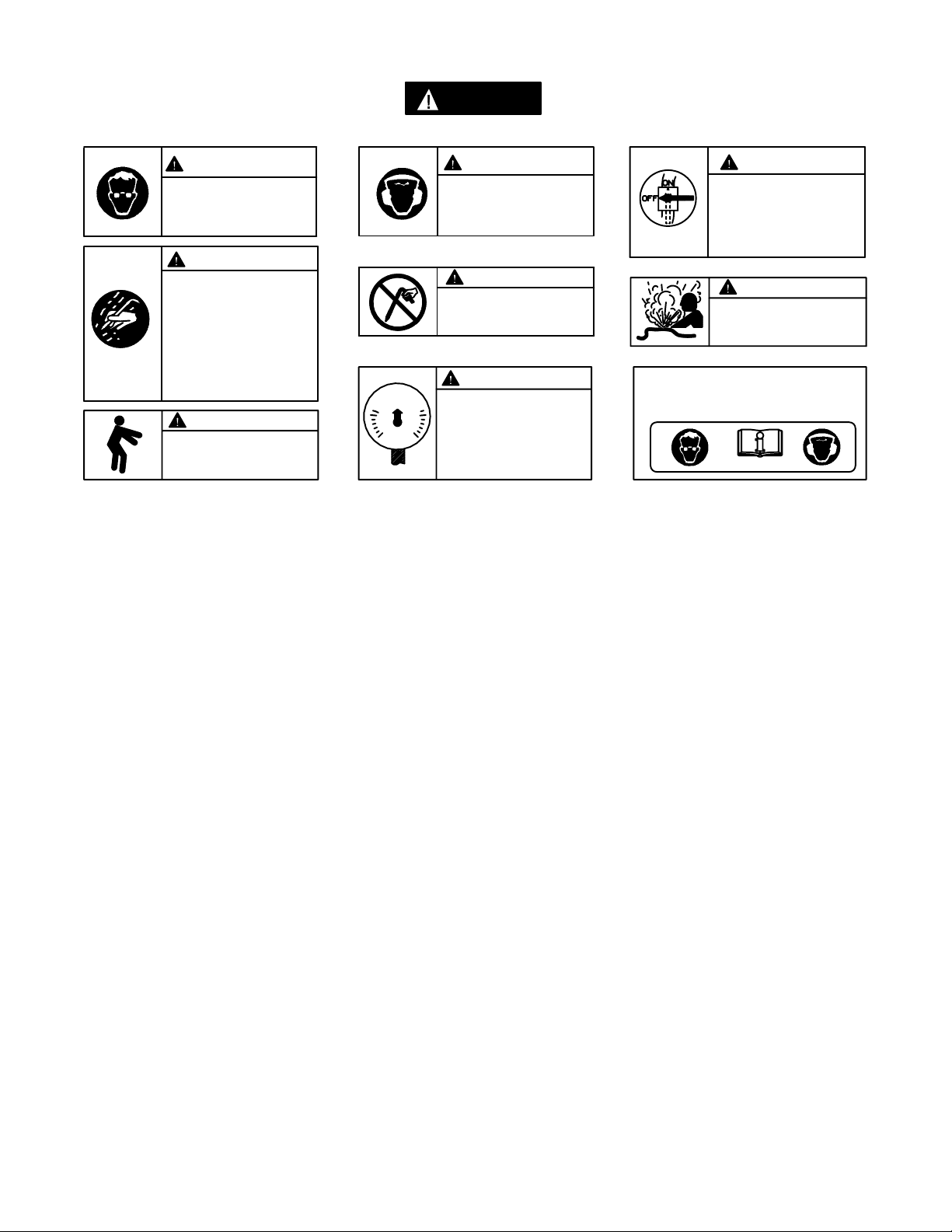

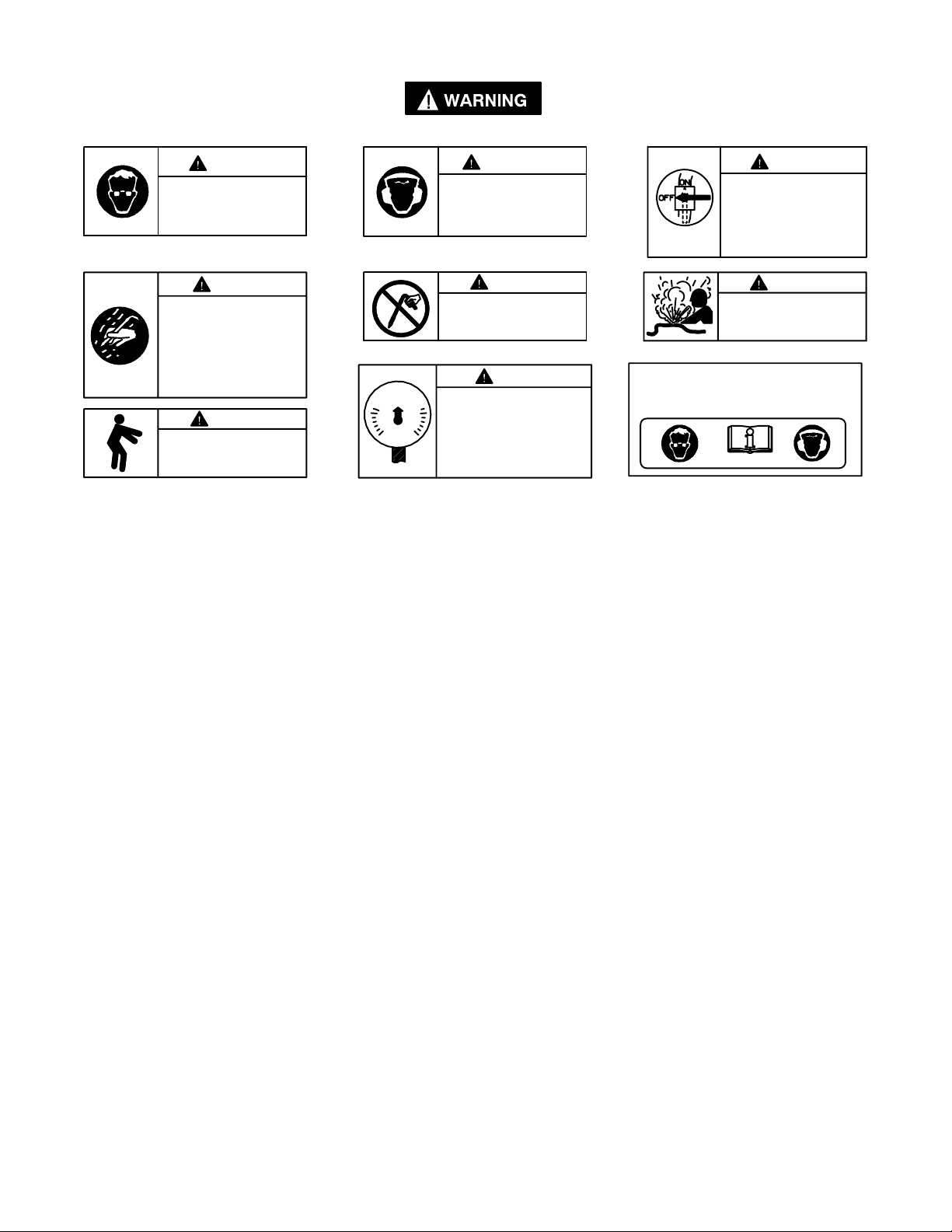

WARNING LABEL IDENTIFICATION
FAILURE TO OBSERVE THE FOLLOWING WARNINGS COULD RESULT IN INJURY.
Always wear eye protection
when operating or perform-
ing maintenance on this
tool.
WARNING WARNING
Always wear hearing
protection when operating
this tool.
Always turn off the air sup-
ply and disconnect the air
supply hose before install-
ing, removing or adjusting
any accessory on this tool,
or before performing any
maintenance on this tool.
WARNING
Air powered tools can vibrate
in use. Vibration, repetitive
motions or uncomfortable po-
sitions may be harmful to your
hands and arms. Stop using
any tool if discomfort, tingling
feeling or pain occurs. Seek
medical advice before resum-
ing use.
WARNING Do not carry the tool by
the hose.
WARNING WARNING
Do not use damaged, frayed
or deteriorated air hoses
and fittings.
WARNING
Keep body stance balanced
and firm. Do not overreach
when operating this tool.
WARNING
Operate at 90 psig (6.2 bar/
620 kPa) Maximum air pressure.
90 psig
(6.2bar/620kPa)
International Warning Label:
Order Part No. ___________
ADJUSTMENTS
Changing the Stylus
Your new EP50–EU Air Engraving Pen comes
equipped with a standard stylus. However, a fine and
coarse stylus are available at extra cost. To change the
stylus proceed as follows:
1. Carefully grasp the Housing in copper–covered or
leather–covered vise jaws, inlet downward.
2. Using a wrench on the flats of the Nosepiece, unscrew
and remove the Nosepiece. (Turn counterclockwise to
remove).
3. Remove the Stylus Spring and the Stylus.
4. Install the Stylus Spring onto the new Stylus and insert
the Stylus into the Housing.
5. Screw the Nosepiece into the Housing and tighten
securely. (Turn clockwise to install).
Grinding the Stylus
1. Insert the Stylus in the stylus grinding collet; then
insert the stylus grinding collet into a spin index
(Whirley Gig).
2. Position the Stylus at an angle against the grinding
wheel surface. Note: The grinding angle should be the
same as the angle already on the Stylus.
3. Turn the spin index toward the grinding wheel as you
are sharpening the Stylus. Grind until the Stylus is
sharp.
4. Remove the Stylus from the stylus grinding collet.
5. Position the Stylus in a lathe and spin.
6. Using a diamond dressing stick, put a radius on the
stylus tip. Important: The stylus tip must have a
radius to prevent chipping. Normal radius is 0.008”.

3

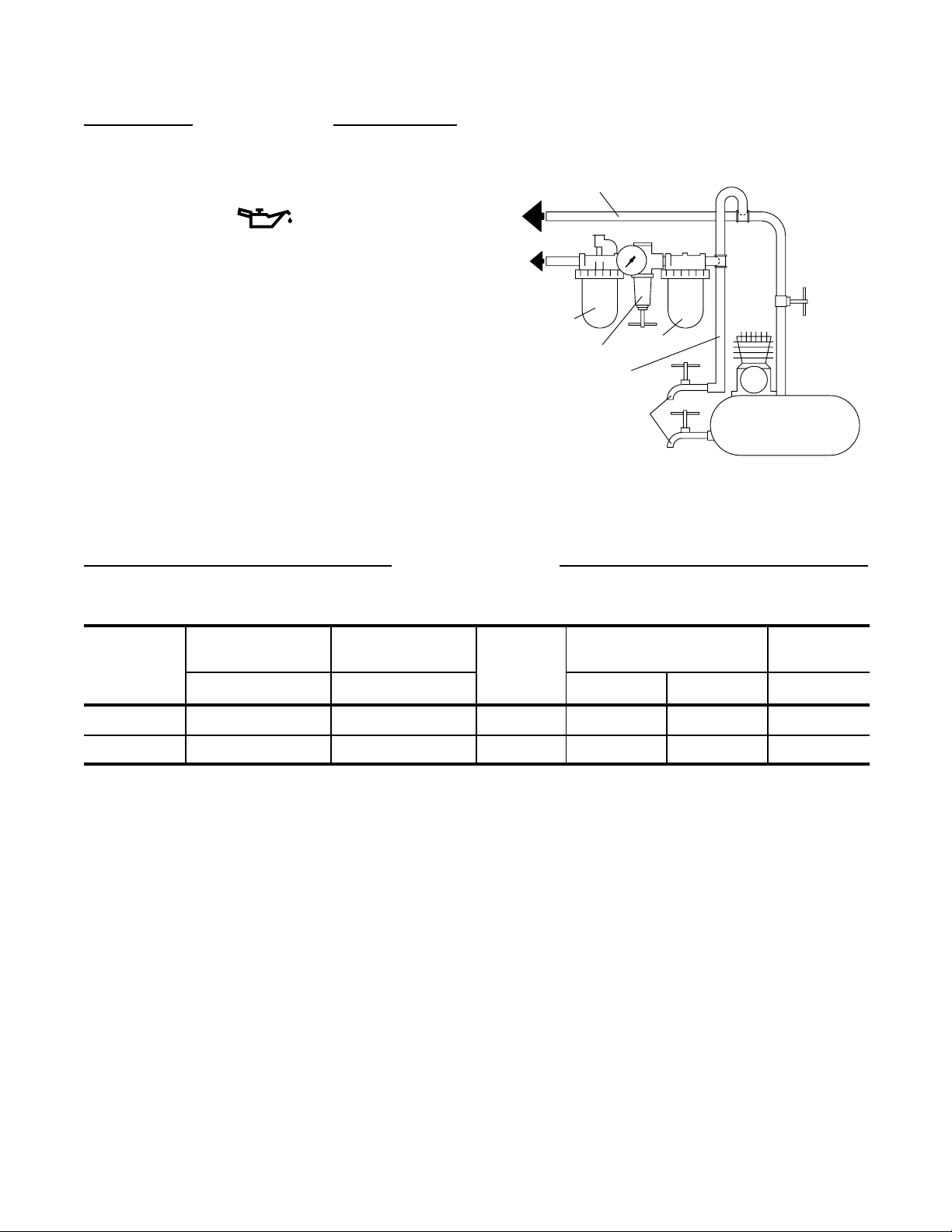

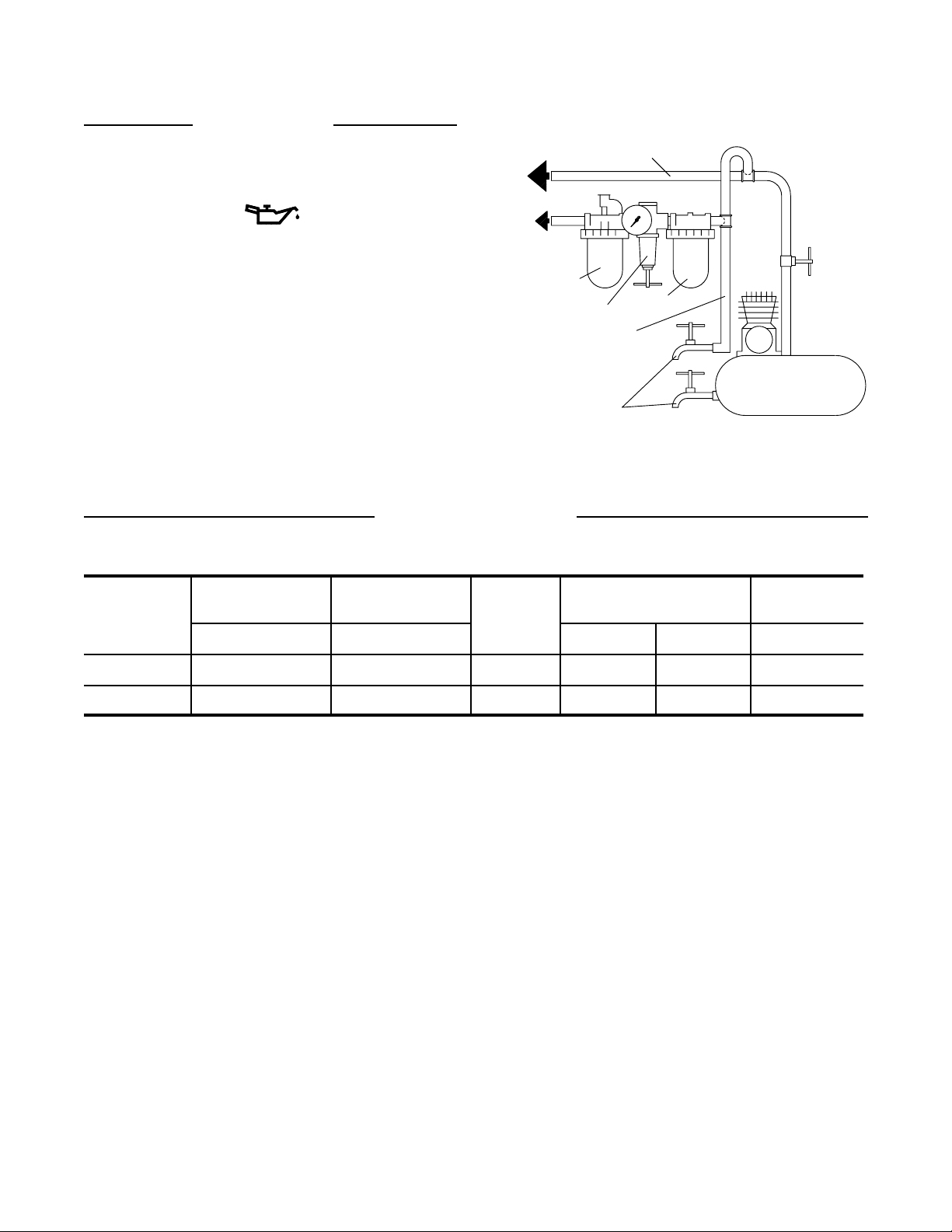

PLACING TOOL IN SERVICE
LUBRICATION
Ingersoll–Rand No. 10
Always use an air line lubricator with these tools.
We recommend the following Filter–Lubricator–Regulator
Unit:
International – No. C26–C4–A29
MAIN LINES 3 TIMES
AIR TOOL INLET SIZE
TO
AIR
SYSTEM
TO
AIR
TOOL
LUBRICATOR
REGULATOR FILTER
BRANCH LINE 2 TIMES
AIR TOOL INLET SIZE
DRAIN REGULARLY COMPRESSOR
(Dwg. TPD905–1)
SPECIFICATIONS
Model Weight Length Blows
per minute
Sound Level
dB (A) ♦Vibrations
Level
oz. kg. in. mm Pressure Power m/s2
EP50–EU 5 0.14 5 5/8 137 18,750 78.8 – – – 5.5
EP50K–EU 5 0.14 5 5/8 137 18,750 78.8 – – – 5.5
♦Tested in accordance with ISO8662–1 while engraving on metal.
Tested in accordance with ANSI S5–1971 at free speed.

Ingersoll–Rand, Co.
Swan Lane, Hindley Green, Wigan WN2 4EZ
(1994 →) XUA XXXXX →
ISO8662
Model EP50–EU Air Engraving Pen
March, 1999 March, 1999
98/37/EC
4
DECLARATION OF CONFORMITY
We
(supplier’s name)
(address)
declare under our sole responsibility that the product,
to which this declaration relates, is in compliance with the provisions of
Directives
by using the following Principle Standards:
Serial No. Range:
D. Vose Ray McCadden
Name and signature of authorised persons Name and signature of authorised persons
Date Date
SAVE THESE INSTRUCTIONS. DO NOT DESTROY.
When the life of the tool has expired, it is recommended that the tool be disassembled,
degreased and parts be separated by material so that they can be recycled.
