Ingersoll-Rand G1 Series User manual

80156474
Edition 4
May 2014
Save These Instructions
Product Information
EN Product Information
Especicaciones del producto
Spécications du produit
Προδιαγραφές προϊόντος
Especicações do Produto
Tuote-erittely
Produktspesikasjoner
Produktspecikationer
Produktspecikationer
Productspecicaties
Technische Produktdaten
Speciche prodotto
产品信息
Технические характеристики изделия
Ierices specikacijas
Gaminio techniniai duomenys
A termék jellemzői
Toote spetsikatsioon
Specikace výrobku
Špecikácie produktu
Specikacije izdelka
ES
FR
IT
DE
NL
DA
SV
NO
FI
PT
EL
SL
SK
CS
ET
HU
LT
LV
RU
ZH
Информация за продукта
Informacje o Produkcie
PL
BG
Informaţii privind produsul
RO
Podaci o proizvodu
HR
Air Belt Sanders
G1 Series (Angle)

2 80156474_ed4
4
75
32
1
6
48h
24h
9
PMAX
8
10
8h

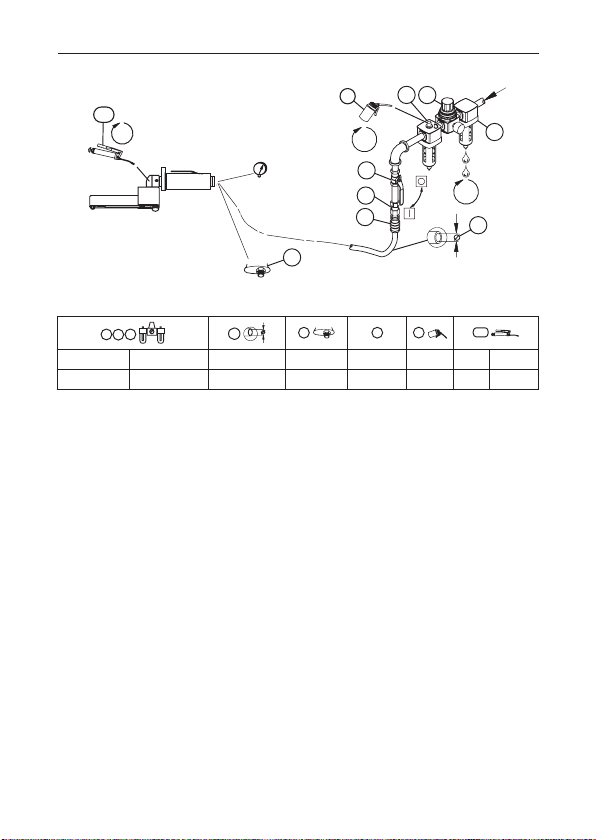

(Dwg. 16577249)
13
2
5
6
7
9
10
IR # - NPT IR # - BS inch (mm) NPT IR # IR # IR # cm3
C38331-800 C383C1-800 5/16 (8) 1/4 MSCF32 50 67 1

80156474_ed4 EN-1
EN
Product Safety Information
Intended Use:
These Air Belt Sanders are designed for light sanding such as smoothing edges and welds.
For additional information refer to Product Safety Information Manual Form 04584942.
Manuals can be downloaded from ingersollrandproducts.com
Product Specications
Model(s)
Belt Size Arbor
Speed
Belt
Speed
Sound Level dB (A)
(ISO15744)
Vibration
(ISO28927)
m/s²
inch (mm) rpm sfpm † Pressure (Lp) ‡ Power (Lw) Level *K
G1A120RS418 18x1/4 (457x6) 12000 2700 82.4 93.4 <2.5 ---
G1A120PS418 18x1/4 (457x6) 12000 2700 82.4 93.4 <2.5 ---
G1A120RS812 12x1/2 (305x13) 12000 2700 82.4 93.4 <2.5 ---
G1A120PS812 12x1/2 (305x13) 12000 2700 82.4 93.4 <2.5 ---
G1A120RS818 18x1/2 (457x13) 12000 2700 82.4 93.4 <2.5 ---
G1A200RS812 12x1/2 (305x13) 20000 4500 83.6 94.6 2.6 0.7
G1A200PS812 12x1/2 (305x13) 20000 4500 83.6 94.6 2.6 0.7
G1A200RS818 18x1/2 (457x13) 20000 4500 83.6 94.6 2.6 0.7
† KpA = 3dB measurement uncertainty
‡ KwA = 3dB measurement uncertainty
* K = Vibration measurement uncertainty
WARNING
Sound and vibration values were measured in compliance with internationally recognized
test standards. The exposure to the user in a specic tool application may vary from these
results. Therefore, on site measurements should be used to determine the hazard level in
that specic application.
Installation and Lubrication
Size air supply line to ensure tool’s maximum operating pressure (PMAX) at tool inlet. Drain
condensate from valve(s) at low point(s) of piping, air lter and compressor tank daily. Install
a properly sized Safety Air Fuse upstream of hose and use an anti-whip device across any
hose coupling without internal shut-o, to prevent hose whipping if a hose fails or coupling
disconnects. See drawing 16577249 and table on page 2. Maintenance frequency is shown in a
circular arrow and dened as h=hours, d=days, and m=months of actual use. Items identied as:
1. Air lter 6. Thread size
2. Regulator 7. Coupling
3. Lubricator 8. Safety Air Fuse
4. Emergency shut-o valve 9. Oil
5. Hose diameter 10. Grease

EN-2 80156474_ed4
EN
Parts and Maintenance
When the life of the tool has expired, it is recommended that the tool be disassembled,
degreased and parts be separated by material so that they can be recycled.
Original instructions are in English. Other languages are a translation of the original instructions.
Tool repair and maintenance should only be carried out by an authorized Service Center.
Refer all communications to the nearest Ingersoll Rand Oce or Distributor.

80156474_ed4 ES-1
ES
Información de Seguridad sobre el Producto
Uso Indicado:
Estas lijadoras de banda neumática están diseñadas para trabajos de lijado ligeros, como el lijado
de bordes o soldaduras.
Para más información, consulte el Manual de información de seguridad de
producto 04584942 Amoladora neumática con muela cónica.
Los manuales pueden descargarse en ingersollrandproducts.com
Especicaciones del Producto
Modelo(s)
Tamaño de la
Banda
Velocid
ad del
eje
Velocida
d de la
Banda
Nivel Sonoro dB (A)
(ISO15744)
Vibración
(ISO28927)
m/s²
inch (mm) rpm sfpm † Presión (Lp) ‡ Potencia (Lw) Nivel *K
G1A120RS418 18x1/4 (457x6) 12000 2700 82.4 93.4 <2.5 ---
G1A120PS418 18x1/4 (457x6) 12000 2700 82.4 93.4 <2.5 ---
G1A120RS812 12x1/2 (305x13) 12000 2700 82.4 93.4 <2.5 ---
G1A120PS812 12x1/2 (305x13) 12000 2700 82.4 93.4 <2.5 ---
G1A120RS818 18x1/2 (457x13) 12000 2700 82.4 93.4 <2.5 ---
G1A200RS812 12x1/2 (305x13) 20000 4500 83.6 94.6 2.6 0.7
G1A200PS812 12x1/2 (305x13) 20000 4500 83.6 94.6 2.6 0.7
G1A200RS818 18x1/2 (457x13) 20000 4500 83.6 94.6 2.6 0.7
† KpA = 3dB de error
‡ KwA = 3dB de error
* K = de error (Vibración)
ADVERTENCIA
Los valores de ruido y vibración se han medido de acuerdo con los estándares para prue-
bas reconocidos internacionalmente. Es posible que la exposición del usuario en una apli-
cación especíca de herramienta diera de estos resultados. Por lo tanto, la mediciones in
situ se deberían utilizar para determinar el nivel de riesgo en esa aplicación especíca.

ES-2 80156474_ed4
ES
Instalación y Lubricación
Diseñe la línea de suministro de aire para asegurar la máxima presión de funcionamiento (PMAX)
en la entrada de la herramienta. Vacíe el condensado de las válvulas en los puntos inferiores de
la tubería, ltro de aire y depósito del compresor de forma diaria. Instale una contracorriente de
manguera de fusil de aire de seguridad de tamaño adecuado y utilice un dispositivo antilatiga-
zos en cualquier acoplamiento de manguera sin apagador interno para evitar que las mangueras
den latigazos en caso de que una manguera falle o de que el acoplamiento se desconecte.
Consulte la dibujo 16577249 y la tabla en la página 2. La frecuencia de mantenimiento se
muestra dentro de una echa circular y se dene como h = horas, d = días y m = meses de uso
real. Los elementos se identican como:
1. Filtro de aire 6. Tamaño de la rosca
2. Regulador 7. Acoplamiento
3. Lubricador 8. Fusil de aire de seguridad
4. Válvula de corte de emergencia 9. Aceite
5. Diámetro de la manguera 10. Grasa
Piezas y Mantenimiento
Una vez vencida la vida útil de herramienta, se recomienda desarmar la herramienta,
desengrasarla y separar las piezas de acuerdo con el material del que están fabricadas para
reciclarlas.
Las instrucciones originales están en inglés. Las demás versiones son una traducción de las
instrucciones originales.
Las labores de reparación y mantenimiento de las herramientas sólo puede ser realizadas por un
Centro de Servicio Autorizado.
Toda comunicación se deberá dirigir a la ocina o al distribuidor Ingersoll Rand más próximo.

80156474_ed4 FR-1
FR
Informations de Sécurité du Produit
Utilisation Prévue:
Ces ponceuses pneumatiques à bande sont conçues pour les travaux de ponçage
léger, tels que le lissage des soudures et le chanfreinage.
Pour des informations complémentaires, reportez-vous au manuel 04584942
d’information de sécurité du produit Meuleuse pneumatique à meule conique ou
cylindrique.
Les manuels peuvent être téléchargés à l’adresse ingersollrandproducts.com
Spécications du Produit
Modèle(s)
Dimension
de la Bande
Vitesse
D’arbre
Vitesse
de la
Bande
Niveau Acoustique dB (A)
(ISO15744)
Vibration
(ISO28927)
m/s²
inch (mm) rpm sfpm † Pression (Lp)‡ Puissance
(Lw)Niveau *K
G1A120RS418 18x1/4 (457x6) 12000 2700 82.4 93.4 <2.5 ---
G1A120PS418 18x1/4 (457x6) 12000 2700 82.4 93.4 <2.5 ---
G1A120RS812 12x1/2 (305x13) 12000 2700 82.4 93.4 <2.5 ---
G1A120PS812 12x1/2 (305x13) 12000 2700 82.4 93.4 <2.5 ---
G1A120RS818 18x1/2 (457x13) 12000 2700 82.4 93.4 <2.5 ---
G1A200RS812 12x1/2 (305x13) 20000 4500 83.6 94.6 2.6 0.7
G1A200PS812 12x1/2 (305x13) 20000 4500 83.6 94.6 2.6 0.7
G1A200RS818 18x1/2 (457x13) 20000 4500 83.6 94.6 2.6 0.7
† KpA = incertitude de mesure de 3dB
‡ KwA = incertitude de mesure de 3dB
* K = incertitude de mesure (Vibration)
AVERTISSEMENT
Les valeurs sonores et vibratoires ont été mesurées dans le respect des normes de tests
reconnues au niveau international. L’exposition de l’utilisateur lors d’une application
d’outil spécique peut diérer de ces résultats. Par conséquent, il faut utiliser des mesures
sur site an de déterminer le niveau de risque de cette application spécique.

FR-2 80156474_ed4
FR
Installation et Lubrication
Dimensionnez l’alimentation en air de façon à obtenir une pression maximale (PMAX) au niveau
de l’entrée d’air de l’outil. Drainez quotidiennement le condensat des vannes situées aux points
bas de la tuyauterie, du ltre à air et du réservoir du compresseur. Installez un raccordement à
air de sûreté dont la taille est adaptée au tuyau et placez-le en amont de celui-ci, puis utilisez
un dispositif anti-débattement sur tous les raccords pour tuyaux sans fermeture interne, an
d’empêcher les tuyaux de fouetter si l’un d’entre eux se décroche ou si le raccord se détache.
Reportez-vous à l’illustration 16577249 et au tableau de la page 2. La fréquence des opérations
d’entretien est indiquée dans la èche circulaire et est dénie en h=heures, d=jours, et m=mois
de fonctionnement. Eléments identiés en tant que:
1. Filtre à air 6. Taille du letage
2. Régulateur 7. Raccord
3. Lubricateur 8. Raccordement à air de sûreté
4. Vanne d’arrêt d’urgence 9. Huile
5. Diamètre du tuyau 10. Graisse
Pièces Détachées et Maintenance
A la n de sa durée de vie, il est recommandé de démonter l’outil, de dégraisser les pièces et de
les séparer en fonction des matériaux de manière à ce que ces derniers puissent être recyclés.
Les instructions d’origine sont en anglais. Les autres langues sont une traduction des instructions
d’origine.
La réparation et la maintenance des outils ne devraient être réalisées que par un centre de
services autorisé.
Adressez toutes vos communications au Bureau Ingersoll Rand ou distributeur le plus proche.

80156474_ed4 IT-1
IT
Informazioni sulla Sicurezza del Prodotto
Destinazione D’uso:
Queste smerigliatrici servono per eseguire lavori di molatura sia leggeri che pesanti
come la sgrossatura di stucchi, la rimozione della ruggine e la levigatura di
saldature.
Per ulteriori informazioni, vedasi Retticatrici con mola a cono o spinotto Manuale delle
Informazioni sulla sicurezza del prodotto 04584942.
I manuali possono essere scaricati da internet al sito ingersollrandproducts.com
Speciche Prodotto
Modello/i
Dimensioni
del Nastro
Velocità
del
Mandri
no
Velocità
del
Nastro
Livello Acustico dB (A)
(ISO15744)
Vibrazioni
(ISO28927)
m/s²
inch (mm) rpm sfpm † Pressione
(Lp)
‡ Potenza
(Lw)Livello *K
G1A120RS418 18x1/4 (457x6) 12000 2700 82.4 93.4 <2.5 ---
G1A120PS418 18x1/4 (457x6) 12000 2700 82.4 93.4 <2.5 ---
G1A120RS812 12x1/2 (305x13) 12000 2700 82.4 93.4 <2.5 ---
G1A120PS812 12x1/2 (305x13) 12000 2700 82.4 93.4 <2.5 ---
G1A120RS818 18x1/2 (457x13) 12000 2700 82.4 93.4 <2.5 ---
G1A200RS812 12x1/2 (305x13) 20000 4500 83.6 94.6 2.6 0.7
G1A200PS812 12x1/2 (305x13) 20000 4500 83.6 94.6 2.6 0.7
G1A200RS818 18x1/2 (457x13) 20000 4500 83.6 94.6 2.6 0.7
† KpA = incertezza misurazione 3dB
‡ KwA = incertezza misurazione 3dB
* K = incertezza misurazione (Vibrazioni)
AVVERTIMENTO
I valori relativi a suoni e vibrazioni sono stati misurati in conformità agli standard di test
riconosciuti a livello internazionale. L’esposizione all’utente nell’applicazione di uno
specico strumento può variare rispetto ai presenti risultati. Pertanto, sarebbe necessario
utilizzare le misurazioni in loco per determinare il livello di pericolo della specica ap-
plicazione.

IT-2 80156474_ed4
IT
Installazione e Lubricazione
La linea di alimentazione dell’aria deve essere dimensionata in maniera tale da assicurare
all’utensile la massima pressione di esercizio (PMAX) in ingresso. Scaricare quotidianamente la
condensa dalla valvola o dalle valvole sulla parte bassa della tubatura, dal ltro dell’aria e dal
serbatoio del compressore. Installare un fusibile di sicurezza di dimensioni adatte a monte del
tubo essibile e utilizzare un dispositivo antivibrazioni su tutti i manicotti senza arresto interno
per evitare i colpi di frusta dei essibili, se questi si guastano o se si staccano gli accoppiamenti.
Vedere il disegno 16577249 e la tabella a pagina 2. La frequenza di manutenzione viene
illustrata da una freccia circolare e denita con h=ore, d=giorni (days) e m=mesi di uso eettivo.
Componenti:
1. Filtro aria 6. Dimensione della lettatura
2. Regolatore 7. Accoppiamento
3. Lubricatore 8. Fusibile di sicurezza
4. Valvola di arresto di emergenza 9. Olio
5. Diametro tubo essibile 10. Ingrassaggio
Ricambi e Manutenzione
Quando l’attrezzo diventato inutilizzabile, si raccomanda di smontarlo, sgrassarlo e separare i
componenti secondo i materiali in modo da poterli riciclare.
Le istruzioni originali sono in lingua inglese. Le altre lingue sono una traduzione delle istruzioni
originali.
Riparazioni e manutenzione degli utensili devono essere eseguite esclusivamente da un Centro
di Assistenza Autorizzato.
Indirizzare tutte le comunicazioni al più vicino concessionario od ucio Ingersoll Rand.

80156474_ed4 DE-1
DE
Hinweise zur Produktsicherheit
Vorgesehene Verwendung:
Diese Druckluft-Bandschleifmaschinen wurden für leichte Schleifarbeiten wie das
Glätten von Kanten und Schweißverbindungen entwickelt.
Weitere Informationen entnehmen Sie dem Produktsicherheits-Handbuch für die Druck-
luft-Dorn- und -Kegel-Schleifmaschine 04584942.
Handbücher können von ingersollrandproducts.com heruntergeladen werden.
Technische Produktdaten
Modell(e)
Bandgröße Spindel-
drehzahl
Bandge-
schwind-
igkeit
Schallpegel dB (A)
(ISO15744)
Schwingungs
(ISO28927)
m/s²
inch (mm) rpm sfpm † Druck
(Lp)
‡ Stromzufuhr
(Lw)Spegel *K
G1A120RS418 18x1/4 (457x6) 12000 2700 82.4 93.4 <2.5 ---
G1A120PS418 18x1/4 (457x6) 12000 2700 82.4 93.4 <2.5 ---
G1A120RS812 12x1/2 (305x13) 12000 2700 82.4 93.4 <2.5 ---
G1A120PS812 12x1/2 (305x13) 12000 2700 82.4 93.4 <2.5 ---
G1A120RS818 18x1/2 (457x13) 12000 2700 82.4 93.4 <2.5 ---
G1A200RS812 12x1/2 (305x13) 20000 4500 83.6 94.6 2.6 0.7
G1A200PS812 12x1/2 (305x13) 20000 4500 83.6 94.6 2.6 0.7
G1A200RS818 18x1/2 (457x13) 20000 4500 83.6 94.6 2.6 0.7
† KpA = 3dB Messunsicherheit
‡ KwA = 3dB Messunsicherheit
* K = Messunsicherheit (Schwingungs)
WARNUNG
Schall- und Vibrationswerte wurden gemäß den international anerkannten Teststandards
gemessen. Die tatsächlichen Werte, denen der Benutzer während der Anwendung eines
bestimmten Werkzeugs ausgesetzt ist, können von diesen Ergebnissen abweichen. Vor
Ort sollten daher Maßnahmen getroen werden, um die Gefahrenstufe der jeweiligen
Anwendung zu bestimmen.

DE-2 80156474_ed4
DE
Montage und Schmierung
Druckluftzufuhrleitung an der Druckluftzufuhr des Werkzeugs gemäß des maximalen
Betriebsdrucks (PMAX) bemessen. Kondensat an den Ventilen an Tiefpunkten von Leitungen,
Luftlter und Kompressortank täglich ablassen. Eine Sicherheits- Druckluftsicherung gegen die
Strömungsrichtung im Schlauch und eine Anti- Schlagvorrichtung an jeder Verbindung ohne
interne Sperre installieren, um ein Peitschen des Schlauchs zu verhindern, wenn ein Schlauch
fehlerhaft ist oder sich eine Verbindung löst. Siehe Zeichnung 16577249 und Tabelle auf Seite 2.
Die Wartungshäugkeit mit einem Pfeil eingekreist und ist deniert in h=Stunden, d=Tagen und
m=Monaten der tatsächlichen Verwendung. Teile:
1. Luftlter 6. Gewindegröße
2. Regler 7. Verbindung
3. Schmierbüchse 8. Sicherheits-Druckluftsicherung
4. Notabsperrventil 9. Ölen
5. Schlauchdurchmesser 10. Fetten
Teile und Wartung
Zur Entsorgung ist das Werkzeug vollständig zu demontieren, zu entfetten und nach
Materialarten getrennt der Wiederverwertung zuzuführen.
Die Originalanleitung ist in englischer Sprache verfasst. Bei anderen Sprachen handelt es sich um
ein Übersetzung der Originalanleitung.
Die Werkzeug-Reparatur und -Wartung darf nur von einem autorisierten Wartungszentrum
durchgeführt werden.
Wenden Sie sich bei Rückfragen an Ihre nächste Ingersoll Rand Niederlassung oder den autor-
isierten Fachhandel.

80156474_ed4 NL-1
NL
Productveiligheidsinformatie
Bedoeld Gebruik:
Deze pneumatische bandschuurmachines zijn bedoeld voor lichte schuurwerkzaamheden zoals
het gladmaken van randen en lasnaden.
Raadpleeg de productveiligheidshandleiding 04584942 van de kegel- en
plugslijpschijfmachine voor aanvullende informatie.
Handleidingen kunnen worden gedownload vanaf ingersollrandproducts.com
Produktspesikasjoner
Model(len)
Bandmaat Snelheid
Hoofdas
Band-
snel-
heid
Geluidsniveau dB (A)
(ISO15744)
Trillings
(ISO28927)
m/s²
inch (mm) rpm sfpm † Druk (Lp) ‡ Vermogen (Lw) Niveau *K
G1A120RS418 18x1/4 (457x6) 12000 2700 82.4 93.4 <2.5 ---
G1A120PS418 18x1/4 (457x6) 12000 2700 82.4 93.4 <2.5 ---
G1A120RS812 12x1/2 (305x13) 12000 2700 82.4 93.4 <2.5 ---
G1A120PS812 12x1/2 (305x13) 12000 2700 82.4 93.4 <2.5 ---
G1A120RS818 18x1/2 (457x13) 12000 2700 82.4 93.4 <2.5 ---
G1A200RS812 12x1/2 (305x13) 20000 4500 83.6 94.6 2.6 0.7
G1A200PS812 12x1/2 (305x13) 20000 4500 83.6 94.6 2.6 0.7
G1A200RS818 18x1/2 (457x13) 20000 4500 83.6 94.6 2.6 0.7
† Meetonnauwkeurigheid bij KpA = 3dB
‡ Meetonnauwkeurigheid bij KwA = 3dB
* Meetonnauwkeurigheid bij (Trillings) K
WAARSCHUWING
Geluids- en vibratiewaarden worden gemeten in overeenstemming met internationaal
erkende testnormen. De blootstelling van een gebruiker bij een specieke toepassing van
gereedschap kan afwijken van deze resultaten. Daarom moeten er op locatie metingen
worden genomen om het gevaarniveau in die specieke toepassing te bepalen.

NL-2 80156474_ed4
NL
Installatie en Smering
Om de maximale bedrijfsdruk ( Pmax) bij de luchtinlaat van het toestel te garanderen, moet
de luchttoevoerleiding hierop geselecteerd zijn. Tap dagelijks condensaat af van kleppen bij
lage punten van het leidingwerk, de luchtlter en de compressortank. Monteer een beveiliging
met de juiste afmeting bovenstrooms van de slang en gebruik een antislingerinrichting op
elke slangkoppeling zonder interne afsluiter om te voorkomen dat de slang gaat slingeren
als een slang valt of een koppeling losraakt. Zie tekening 16577249 en tabel op pagina 2. De
onderhoudsfrequentie wordt weergegeven in een cirkelvormige pijl met h=uren, d=dagen
en m=maanden reëel gebruik. Aangegeven onderdelen:
1. Luchtlter 6. Soort van schroefdraad
2. Regelaar 7. Koppeling
3. Smeerinrichting 8. Beveiliging
4. Noodafsluitklep 9. Olie
5. Slangdiameter 10. Smeervet
Onderdelen en Onderhoud
Wanneer de levensduur van het gereedschap verstreken is, wordt u aangeraden het
gereedschap te demonteren en ontvetten, en de delen gescheiden naar materialen op te bergen
zodat zij gerecycled kunnen worden.
De originele instructies zijn opgesteld in het Engels. Andere talen zijn een vertaling van de
originele instructies.
Reparatie en onderhoud van dit gereedschap mogen uitsluitend door een erkend
servicecentrum worden uitgevoerd.
Richt al uw communicatie tot het dichtsbijzijnde Ingersoll Rand Kantoor ofWederkoper.

80156474_ed4 DA-1
DA
Produktsikkerhedsinformation
Anvendelsesområder:
Disse trykluftbåndpudsere er beregnet til let slibning såsom udglatning af kanter og
svejsninger.
For yderligere information henvises der til produktsikkerhedsinformationen til
Trykluftslibemaskinen med konisk og propformet slibeskive i vejledning 04584942.
Vejledningerne kan hentes ned fra ingersollrandproducts.com
Produktspecikationer
Model(ler)
Båndstørrelse Akselhastighed Båndha
-stighed
Lydniveau dB (A)
(ISO15744)
Vibration
(ISO28927)
m/s²
inch (mm) rpm sfpm † Tryk (Lp) ‡ Eekt (Lw) Niveau *K
G1A120RS418 18x1/4 (457x6) 12000 2700 82.4 93.4 <2.5 ---
G1A120PS418 18x1/4 (457x6) 12000 2700 82.4 93.4 <2.5 ---
G1A120RS812 12x1/2 (305x13) 12000 2700 82.4 93.4 <2.5 ---
G1A120PS812 12x1/2 (305x13) 12000 2700 82.4 93.4 <2.5 ---
G1A120RS818 18x1/2 (457x13) 12000 2700 82.4 93.4 <2.5 ---
G1A200RS812 12x1/2 (305x13) 20000 4500 83.6 94.6 2.6 0.7
G1A200PS812 12x1/2 (305x13) 20000 4500 83.6 94.6 2.6 0.7
G1A200RS818 18x1/2 (457x13) 20000 4500 83.6 94.6 2.6 0.7
† KpA = 3dB måleusikkerhed
‡ KwA = 3dB måleusikkerhed
* K = måleusikkerhed (Vibrations)
ADVARSEL
Lyd- og vibrationsværdier blev målt i overensstemmelse med internationalt anerkendte
teststandarder. Brugerens eksponering under en specik værktøjsanvendelse kan adskille
sig fra disse resultater. Derfor bør der anvendes stedspecikke målinger til at bedømme
fareniveauet for denne specikke anvendelse.

DA-2 80156474_ed4
DA
Installation og Smøring
Sørg for at lufttilførselsledningen har den korrekte størrelse for at sikre maksimalt driftstryk
(PMAX) ved værktøjsindgangen. Tøm dagligt ventilen(-erne) for kondensat ved rørenes,
luftlterets og kompressortankens lavpunkt(er). Montér en sikkerhedstryksikring i korrekt
størrelse i opadgående slange og brug en anti-piskeanordning tværs over enhver slangekobling
uden intern aukning for at forhindre at slangen pisker, hvis en slange svigter eller kobling
adskilles. Se tegning 16577249 og tabel på side 2. Vedligeholdelseshyppigheden vises med
en rund pil og deneres som t=timer, d=dage og m=måneder for reel brug. Elementerne er
identiceret som:
1. Luftlter 6. Gevindstørrelse
2. Regulator 7. Kobling
3. Smøreapparat 8. Sikkerhedstryksikring
4. Nødafspærringsventil 9. Olie
5. Slangediameter 10. Fedt
Reservedele og Vedligeholdelse
Efter værktøjets levetid anbefales det at demontere og aedte værktøjet, og opdele de adskilte
komponenter ud fra materialetypen, så de kan genbruges.
Den originale vejledning er på engelsk. Andre sprog er en oversættelse af den originale vejledn-
ing.
Reparationsarbejde og vedligeholdelse må kun udføres af et autoriseret servicecenter.
Al korrespondance bedes stilet til Ingersoll Rands nærmeste kontor eller distributør.

80156474_ed4 SV-1
SV
Produktsäkerhetsinformation
Avsedd Användning:
Dessa bandslipmaskiner är utformade för lätt slipning såsom utjämning av kanter och svetsar.
För mer information, se informationshandboken för produktsäkerhet 04584942 för
kon- och pluggslipmaskin.
Handböcker kan laddas ner från ingersollrandproducts.com
Produktspecikationer
Modell(er)
Bandstorlek Axelhastighet Bandha
-stighet
Ljudstyrkenivå dB (A)
(ISO15744)
Vibrations
(ISO28927)
m/s²
inch (mm) rpm sfpm † Tryck (Lp) ‡ Eekt (Lw) Nivå *K
G1A120RS418 18x1/4 (457x6) 12000 2700 82.4 93.4 <2.5 ---
G1A120PS418 18x1/4 (457x6) 12000 2700 82.4 93.4 <2.5 ---
G1A120RS812 12x1/2 (305x13) 12000 2700 82.4 93.4 <2.5 ---
G1A120PS812 12x1/2 (305x13) 12000 2700 82.4 93.4 <2.5 ---
G1A120RS818 18x1/2 (457x13) 12000 2700 82.4 93.4 <2.5 ---
G1A200RS812 12x1/2 (305x13) 20000 4500 83.6 94.6 2.6 0.7
G1A200PS812 12x1/2 (305x13) 20000 4500 83.6 94.6 2.6 0.7
G1A200RS818 18x1/2 (457x13) 20000 4500 83.6 94.6 2.6 0.7
† KpA = 3dB mätosäkerhet
‡ KwA = 3dB mätosäkerhet
* K = mätosäkerhet (Vibrations)
VARNING
Värden för ljud och vibrationer har mätts upp i enlighet med etablerade internationella
teststandarder. Användarens exponering vid en viss användning av ett verktyg kan skilja
sig från dessa resultat. Därför bör mätningar göras på plats för att bedöma risken vid den
specika användningen.
Installation och Smörjning
Dimensionera luftledningen för att säkerställa maximalt driftstryck (PMAX) vid verktygets
ingångsanslutning. Dränera dagligen kondens från ventiler placerade vid ledningens lägsta
punkter, luftlter och kompressortank. Installera en säkerhetsventil av lämplig storlek uppström
från slangen och använd en anti-ryckenhet över alla slangkopplingar som saknar intern
avstängning, för att motverka att slangen rycker till och en slang går sönder eller koppling lossar.
Se illustrationen 16577249 och tabellen på sidan 2. Underhållsintervallen visas i runda pilar och
denieras som h=timmar, d=dagar och m=månader av faktisk brukstid. Posterna denieras som:
1. Luftlter 6. Gängdimension
2. Regulator 7. Koppling
3. Smörjare 8. Säkerhetsventil
4. Nödstoppsventil 9. Olja
5. Slangdiameter 10. Fett

SV-2 80156474_ed4
SV
Delar och Underhåll
Då verktyget är utslitet, rekommenderar vi att det tas isär och avfettas, samt att de olika delarna
sorteras för återvinning.
Originalinstruktionerna är skrivna på engelska. Andra språk utgör en översättning av originalin-
struktionerna.
Reparation och underhåll av verktygen får endast utföras av ett auktoriserat servicecenter.
Alla förfrågningar bör ske till närmaste Ingersoll Rand kontor eller distributör.

80156474_ed4 NO-1
NO
Produktspesikasjoner
Tiltenkt Bruk:
Båndpussemaskiner med trykkluft er designet til lett pussing som utjevning av kanter og
sveisesøm.
For ytterligere informasjon henvises det til sikkerhetsinformasjonen i 04584942- håndbo-
ken til“Konus og pluggskive”slipemaskin med trykkluft.
Håndbøker kan lastes ned fra ingersollrandproducts.com
Productspecicaties
Modell(er)
Båndstørrelse Akselhas
-tighet
Båndhas-
tighet
Lydnivå dB (A)
(ISO15744)
Vibrasjons
(ISO28927) m/s²
inch (mm) rpm sfpm † Trykk (Lp) ‡ Styrke (Lw) Nivå *K
G1A120RS418 18x1/4 (457x6) 12000 2700 82.4 93.4 <2.5 ---
G1A120PS418 18x1/4 (457x6) 12000 2700 82.4 93.4 <2.5 ---
G1A120RS812 12x1/2 (305x13) 12000 2700 82.4 93.4 <2.5 ---
G1A120PS812 12x1/2 (305x13) 12000 2700 82.4 93.4 <2.5 ---
G1A120RS818 18x1/2 (457x13) 12000 2700 82.4 93.4 <2.5 ---
G1A200RS812 12x1/2 (305x13) 20000 4500 83.6 94.6 2.6 0.7
G1A200PS812 12x1/2 (305x13) 20000 4500 83.6 94.6 2.6 0.7
G1A200RS818 18x1/2 (457x13) 20000 4500 83.6 94.6 2.6 0.7
† KpA = 3dB måleusikkerhet
‡ KwA = 3dB måleusikkerhet
* K = måleusikkerhet (Vibrasjons)
ADVARSEL
Lyd- og vibrasjonsverdiene ble målt i samsvar med internasjonalt anerkjente teststand-
arder. Eksponeringen for brukeren i et bestemt bruksområde for verktøyet kan variere fra
disse resultatene. Derfor bør målingene på stedet benyttes for å avgjøre farenivået i det
bestemte bruksområdet.
Installasjon og Smøring
Luftforsyningsslangen skal ha en dimensjon som sikrer maksimalt driftstrykk (PMAX) ved
verktøysinntaket. Drener daglig kondens fra ventilen(e) ved lave rørpunkter, luftlter og
kompressortank. Monter en slangebruddsventil oppstrøms i slangen og bruk en antipiskeenhet
over slangekoblinger uten intern avstengning, for å forhindre slangen i å piske ved funksjonsfeil
eller utilsiktet frakobling. Se tegning 16577249 og tabell på side 2. Vedlikeholdsfrekvens
vises i den sirkulære pilens retning og angis som h=timer, d= dager og m=måneder. Punkter
identiseres som:
1. Luftlter 6. Gjengedimensjon
2. Regulator 7. Kobling
3. Smøreapparat 8. Slangebruddsventil
4. Nødstoppventil 9. Olje
5. Slangediameter 10. Smørefett

NO-2 80156474_ed4
NO
Deler og Vedlikehold
Når verktøyet ikke lenger er brukbart, anbefales det at verktøyet blir demontert, rengjort for olje
og sortert etter materialer i gjenvinningsøyemed.
De originale instruksjonene er på engelsk. Andre språk er en oversettelse av de originale
instruksjonene.
Reparasjon og vedlikehold av verktøyet skal bare utføres av et autorisert servicesenter.
Henvendelser skal rettes til nærmeste Ingersoll Rand- avdeling eller -forhandler.
