Inlite CURV User manual

CURV
NL Handleiding
EN Manual
DE Installationshinweise
FR Manuel d’utilisation
ES Manual de instrucciones

1a1
1b 2
A
CB

3 4

Belangrijk!
Gebruik de laagspanningskabel nooit in combinatie met 100-240V.
Deze is alleen geschikt voor het gebruik in combinatie met een laag-
spanningssysteem, 12V. Dit product alleen gebruiken binnen het in-lite
systeem. Bij gebruik van andere dan in-lite producten vervalt de
garantie.
Geniet van de verlichting in uw tuin.
Inhoud
1x CURV 12V/2W
Afmeting 300 x 75 x 150 mm
3x schroeven
3x pluggen
1x Easy-Lock
Materiaal
Aluminium behuizing
Hoogwaardige kunststof lens
Lees voorafgaande aan de installatie de volgende voorschriften.
Geadviseerd wordt deze installatievoorschriften te bewaren.
Ondanks dat het 12V systeem veilig is, raden we u aan om een erkend
installateur de installatie te laten controleren.
Gebruik
Wandarmatuur te plaatsen bij de voor-, achterdeur, schuur, schutting,
etc.
Lichtbron
Het armatuur is uitgerust met een hoogwaardige LED lichtbron. Deze
lichtbron kenmerkt zich door een lange levensduur (ca. 50.000 uur)
en een hoge lichtopbrengst. Het energieverbruik en de warmte-
ontwikkeling zijn daarentegen extreem laag.
NL

NL
Het installeren van het armatuur op 12V
Stap 1
Teken de drie bevestigingsgaten en het kabelgat (A) in de muurplaat af op
de wand. Zorg op de plaats van het kabelgat voor een gat van minimaal
13 mm om de kabel door te voeren. Bevestig de muurplaat op de onder-
grond met de bijgeleverde schroeven en eventueel pluggen. (Afb. 1)
Stap 2
Voer de 12V kabel door het gat. Zorg ervoor dat de twee klemmetjes voor
de afdekkap (B) vrij van kabel zijn. Schuif vervolgens de afdekkap over
de muurplaat tot deze vastklikt. (Afb. 2)
Stap 3
Sluit de Easy-Lock connector aan op de hoofdkabel. (Afb. 3)
a. Klem het kabelgootje bovenop de hoofdkabel.
b. Plaats het kabelgootje (met de kabel aan de onderzijde) in de Easy-
Lock connector.
c. Draai de dop met schroefdraad op de Easy-Lock connector. De
contacten worden nu door het isolatiemateriaal van de kabel ge-
drukt. Bij het aandraaien van de dop, wordt er een klein beetje gel
tegen de contacten in de Easy-Lock connector geperst. Dit dient
om de contacten te beschermen tegen vocht. Mogelijk komt er ook
wat gel uit de Easy-Lock connector: was dan na installatie de han-
den met water en zeep (en/of vóór een maaltijd) en voorkom oog-
contact met de gel.
Stap 4
Maak verbinding tussen de hoofdkabel en armatuur door de mini-
connector aan te sluiten. (Afb. 4)
Indien de lamp niet correct functioneert, controleer dan of de Easy-
Lock connector juist op de hoofdkabel is aangesloten. Doe dit ook voor
de mini-connector. Herhaal stap 3 en 4. Controleer hierbij of de con-
tacten van de Easy-Lock connector tijdens het aansluiten van het ar-
matuur op de hoofdkabel niet zijn geknikt. Komt u hier niet uit, neem
dan contact op met uw dealer.
Algemeen onderhoudsadvies
Wij adviseren u het armatuur minimaal eens per jaar met een schone
doek en warm water af te nemen.

NL
Het installeren van het armatuur op 100-240V
Indien u het armatuur wilt aansluiten op 100-240V dient u de separaat
verkrijgbare inbouwtransformator te gebruiken. Uw dealer kan u hier-
bij adviseren. Aansluiting op 100-240V dient te worden uitgevoerd door
een bevoegd installateur.
Stap 1
Teken de drie bevestigingsgaten en het kabelgat (A) in de muurplaat af
op de wand. Zorg op de plaats van het kabelgat voor een gat van mini-
maal 13 mm om de kabel door te voeren. Bevestig de muurplaat op de
ondergrond met de bijgeleverde schroeven en eventueel pluggen.
(Afb. 1)
Stap 2
Plaats de inbouwtransformator in het armatuur en zet deze vervolgens
vast met de bijgeleverde schroef. Let er op dat u de schroef plaatst in
de opening met het metalen ringetje (veiligheidsaarde) aan de kant
van de 100-240V voedingskabel. (Afb. 1a)
Stap 3
Sluit de 100-240V voedingskabel van de inbouwtransformator aan op
het aansluitblok (C) in de muurplaat. (Afb. 1b)
Stap 4
Maak verbinding tussen inbouwtransformator en armatuur door de
mini-connector aan te sluiten. (Afb. 1b en Afb. 4)
Stap 5
Aansluiting op 100-240V dient te worden uitgevoerd door een bevoegd
installateur. Zie de handleiding van de inbouwtransformator.
Stap 6
Zorg ervoor dat de twee klemmetjes voor de afdekkap (B) vrij van ka-
bel zijn. Schuif vervolgens de afdekkap over de muurplaat tot deze
vastklikt. (Afb. 2)
Algemeen onderhoudsadvies
Wij adviseren u het armatuur minimaal eens per jaar met een schone
doek en warm water af te nemen.
Belangrijk!
Alvorens aan te vangen met het onderhoud, dient de electriciteit te
worden uitgeschakeld.

EN
Contents
1x CURV 12 V / 2 W
Dimensions 300 x 75 x 150 mm / 11.8 x 3 x 5.9 inches
3x screws
3x plugs
1x Easy-Lock
Material
Aluminium housing
High quality plastic lens
Please read the following instructions before installing. You are
advised to keep these installation instructions in a safe place.
Although a 12 V system is safe, we advise you to have a qualied
electrician check the installation.
Use
Wall-mounted light xture for installation near the front or back door,
shed or fence, etc.
Lamp
The xture is equipped with a high-quality LED lamp. These lamps
have a long life (about 50,000 hours) and a high light output and their
power consumption and the heat produced are extremely low.
Important!
Never connect the low-voltage cable directly to a 100-240 V power
source. It is only suitable for use in combination with a 12 V low-voltage
system. This product should only be used within the in-lite system. Use
of products other than those made by in-lite will invalidate the warranty.
Enjoy the lighting in your yard.

EN
Connecting the xture to 12 V
Step 1
Mark the position of the three attachment holes and the cable hole (A)
in the wall plate on the wall. Make a hole for the cable of at least 13
mm at the location of the cable hole. Attach the wall plate to the sur-
face using the screws supplied and plugs if necessary. (Fig. 1)
Step 2
Pass the 12 V cable through the hole. Ensure that the two clamps for
the covering plate (B) are free of cable. Then slide the covering plate
over the wall plate until it clicks into place. (Fig. 2)
Step 3

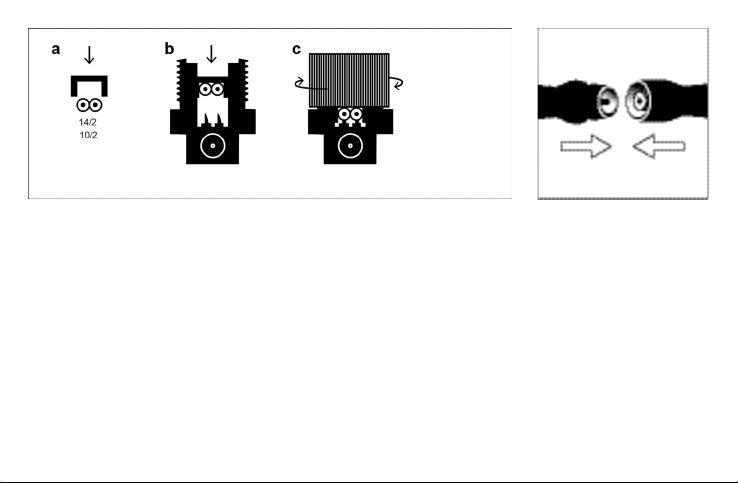

Join the Easy-Lock connector to the main cable. (Fig. 3)
a. Clamp the cable duct on top of the main cable.
b. Place the cable duct (with the cable at the bottom) in the Easy-
Lock connector.
c. Tighten the threaded cap on the Easy-Lock connector. This will
cause the contacts to be pushed through the insulation on the
cable. In tightening the cap, a little gel is applied to the contacts in
the Easy-Lock connector. This serves to protect the contacts
against moisture. A little gel may possibly come out of the
Easy-Lock connector: so after installation (and/or before a meal),
wash your hands with soap and water, and avoid the gel coming
into contact with your eyes.
Step 4
Connect the main cable to the xture by connecting the mini-
connector. (Fig. 4)
If the lamp does not work correctly, check that the Easy-Lock connec-
tor is properly connected to the main cable. Do the same for the mini-
connector. Repeat steps 3 and 4. When the xture is connected to the
main cable also check that the contacts of the Easy-Lock connector
are not bent. If you have any problems, contact your dealer.
General maintenance advice
We advise wiping the xture down at least once a year using a clean
cloth and warm water.

EN
Connecting the xture to 100-240 V
If you want to connect the xture to a 100-240 V power source, you
must use the separately available internal transformer. Your dealer
can advise you about this. The appliance should only be connected to
a 100-240 V power source by an authorised installer.
Step 1
Mark the position of the three attachment holes and the cable hole (A)
in the wall plate on the wall. Make a hole for the cable of at least 13
mm at the location of the cable hole. Attach the wall plate to the sur-
face using the screws supplied and plugs if necessary. (Fig. 1)
Step 2
Position the transformer in the xture and then x it in place using the
supplied screw. Make sure that you place the screw in the opening
with the metal ring (safety earthing) on the side of the 100-240 V power
cable. (Fig. 1a)
Step 3
Connect the 100-240 V power cable from the transformer to the con-
necting block (C) in the wall plate. (Fig. 1b)
Step 4
Connect the internal transformer to the xture by connecting the mini-
connector. (Fig. 1b and Fig. 4)
Step 5
The appliance should only be connected to a 100-240 V power source
by an authorised installer. See the manual that accompanies the inter-
nal transformer.
Step 6
Ensure that the two clamps for the covering plate (B) are free of cable.
Then slide the covering plate over the wall plate until it clicks into
place. (Fig. 2)
General maintenance advice
We advise wiping the xture down at least once a year using a clean
cloth and warm water.
Important!
Before starting maintenance switch off the power.

Achtung!
Verwenden Sie das Niederspannungskabel niemals mit einer Span-
nung von 100-240 V. Das Kabel eignet sich ausschließlich für den
Betrieb an einem Niederspannungssystem von 12 V. Verwenden Sie
dieses Produkt ausschließlich zusammen mit dem in-lite-System. Bei
Verwendung anderer Produkte als der in-lite-Produkte erlischt die
Garantie.
Wir wünschen Ihnen viel Freude mit Ihrer Gartenbeleuchtung!
DE
Inhalt
1x CURV 12 V / 2 W
Abmessungen 300 x 75 x 150 mm
3x Schrauben
3x Dübel
1x Easy-Lock
Material
Aluminium-Gehäuse
Hochwertige Kunststofinse
Lesen Sie vor der Installation die folgenden Hinweise aufmerksam
durch. Es wird empfohlen, diese Installationshinweise aufzubewah-
ren.
Trotz der Sicherheit des 12-V-Systems empfehlen wir Ihnen, die
Installation von einem anerkannten Installateur prüfen zu lassen.
Verwendung
Wandarmatur zur Montage an der Haus- oder Terrassentür, am
Schuppen oder am Sichtschutzzaun usw.
Lichtquelle
Diese Armatur ist mit einer hochwertigen LED-Lichtquelle aus-
gestattet. Diese Lichtquelle kennzeichnet sich durch eine lange
Lebensdauer (ca. 50 000 Stunden) und eine hohe Lichtausbeute. Der
Energieverbrauch und die Wärmeentwicklung dagegen sind extrem
niedrig.

DE
Anschluss der Armatur an 12 V
Schritt 1
Zeichnen Sie die drei Befestigungslöcher und die Kabelöffnung (A) in
der Wandmontageplatte auf der Mauer an. Bringen Sie innerhalb der
Kabelöffnung für die Durchführung des Kabels ein Loch mit einem
Durchmesser von mindestens 13 mm an. Befestigen Sie die Wand-
montageplatte mit den mitgelieferten Schrauben und gegebenenfalls
den Dübeln am Untergrund. (Abb. 1)
Schritt 2
Führen Sie das 12 V-Kabel durch die Öffnung. Sorgen Sie dafür, dass
die beiden Klemmen für die Abdeckkappe (B) nicht mit dem Kabel in
Berührung kommen können. Schieben Sie anschließend die Abdeck-
kappe über die Wandmontageplatte, bis sie einrastet. (Abb. 2)
Schritt 3
Schließen Sie den Easy-Lock-Verbinder an das Hauptkabel an. (Abb. 3)
a. Den Kabelkanal auf das Hauptkabel klemmen.
b. Den Kabelkanal (mit dem Kabel an der Unterseite) in den Easy-
Lock-Verbinder einsetzen.
c. Schrauben Sie nun den Deckel mit Gewinde auf den Easy-Lock-
Verbinder. Die Kontakte werden so durch die Isolierung des Kabels
gedrückt. Beim Zuschrauben des Deckels wird zum Schutz der
Kontakte gegen Feuchtigkeit eine kleine Menge Gel gegen die
Kontakte im Easy-Lock-Verbinder gepresst. Sollte etwas Gel aus
dem Easy-Lock-Verbinder austreten, waschen Sie sich bitte nach
der Installation (und vor dem Essen) die Hände mit Wasser und
Seife und vermeiden Sie, dass Gel in die Augen gelangt.
Schritt 4
Verbinden Sie das Hauptkabel mit der Armatur, indem Sie den Mini-
Verbinder anschließen. (Abb. 4)
Sollte die Lampe nicht funktionieren, prüfen Sie, ob der Easy-Lock-
Verbinder ordnungsgemäß an das Hauptkabel angeschlossen ist.
Prüfen Sie auch den Mini-Verbinder. Wiederholen Sie den 3. und 4.
Schritt. Kontrollieren Sie dabei, ob die Kontakte des Easy-Lock-Ver-
binders beim Anschluss der Armatur an das Hauptkabel nicht geknickt
wurden. Wenn die Beleuchtung weiterhin nicht funktioniert, wenden
Sie sich bitte an Ihren Händler.
Allgemeiner Wartungshinweis
Wir empfehlen Ihnen, die Armatur mindestens einmal jährlich mit
einem sauberen Tuch und warmem Wasser abzuwischen.

DE
Anschluss der Armatur an 100-240 V
Wenn Sie die Armatur an eine 100-240-V- Stromquelle anschließen
möchten, benötigen Sie den gesondert erhältlichen Einbautransformator.
Ihr Händler berät Sie hierzu gern. Der Anschluss an eine 100-240-V-
Stromquelle ist von einem anerkannten Installateur vorzunehmen.
Schritt 1
Zeichnen Sie die drei Befestigungslöcher und die Kabelöffnung (A) in
der Wandmontageplatte auf der Mauer an. Bringen Sie innerhalb der
Kabelöffnung für die Durchführung des Kabels ein Loch mit einem
Durchmesser von mindestens 13 mm an. Befestigen Sie die Wand-
montageplatte mit den mitgelieferten Schrauben und gegebenenfalls
den Dübeln am Untergrund. (Abb. 1)
Schritt 2
Setzen Sie den Einbautransformator in die Armatur ein und befestigen
Sie ihn mit der mitgelieferten Schraube. Achten Sie darauf, dass Sie die
Schraube in die Öffnung mit Metallring (Schutzerdung) an der Seite des
100-240 V-Netzkabels einsetzen (Abb. 1a)
Schritt 3
Schließen Sie das 100-240 V-Netzkabel des Einbautransformators an
den Anschlussblock (C) in der Wandmontageplatte an. (Abb. 1b)
Schritt 4
Verbinden Sie den Einbautransformator mit der Armatur, indem Sie
den Mini-Verbinder anschließen. (Abb. 1b und Abb. 4)
Schritt 5
Der Anschluss an eine 100-240-V- Stromquelle ist von einem aner-
kannten Installateur vorzunehmen. Beachten Sie die Gebrauchs-
anweisung des Einbautransformators.
Schritt 6
Sorgen Sie dafür, dass die beiden Klemmen für die Abdeckkappe (B)
nicht mit dem Kabel in Berührung kommen können. Schieben Sie an-
schließend die Abdeckkappe über die Wandmontageplatte, bis sie
einrastet. (Abb. 2)
Allgemeiner Wartungshinweis
Wir empfehlen Ihnen, die Armatur mindestens einmal jährlich mit
einem sauberen Tuch und warmem Wasser abzuwischen.
Achtung!
Führen Sie Wartungsarbeiten nur bei ausgeschalteter Stromquelle
durch.

FR
Contenu
1x CURV 12 V/2 W
Dimensions 300 x 75 x 150 mm/11,8 x 3 x 5,9 pouces
3x vis
3x chevilles
1x Easy-Lock
Matériau
Corps en aluminium
Lentille en plastique de qualité supérieure
Lisez attentivement les instructions suivantes avant de procéder
à l’installation. Il est vivement conseillé de conserver les présentes
instructions d’installation.
Bien que le système 12 V soit sécurisé, nous vous conseillons de le
faire contrôler par un installateur électricien agréé.
Utilisation
Armature murale pour portes d’entrée, portes de jardin ou de terrasse,
hangars, palissades, etc.
Source lumineuse
Cette armature est dotée d’une source lumineuse LED de qualité
supérieure. Cette source lumineuse se distingue par sa grande longé-
vité (environ 50 000 heures) et un excellent rendement lumineux. Par
contre, la consommation d’énergie et la production de chaleur sont
extrêmement basses.
Important !
Ne combinez jamais le câble basse tension à une source de 100-240 V.
Ce câble ne peut être combiné qu’à un système basse tension de 12 V.
Utilisez ce produit uniquement avec un système in-lite. L’utilisation de
produits autres que les produits in-lite annulera la garantie.
Protez de l’éclairage de votre jardin.

FR
Installation de l’armature sur 12 V
Étape 1
Dessinez sur le mur les trois trous de xation et le passe-câble (A) dans
la plaque murale. Veillez à placer le passe-câble de sorte à avoir un
trou débouchant d’au moins 13 mm pour passer le câble. Fixez la
plaque murale à la base à l’aide des vis fournies et éventuellement des
chevilles. (g. 1)
Étape 2
Passez le câble de 12 V dans le passe-câble. Veillez à ce que les deux
attaches pour xer le cache de protection (B) ne soient pas gênées
par le câble. Glissez ensuite le cache de protection sur la plaque mu-
rale et clipsez-le dans les attaches. (g. 2)
Étape 3
Raccordez le connecteur Easy-Lock au câble principal. (g. 3)
a. Fixez la gouttière de câble en dessus du câble principal.
b. Placez la gouttière de câble (avec le câble du côté inférieur) dans
le connecteur Easy-Lock.
c. Serrez le capuchon leté sur le connecteur Easy-Lock. Les
contacts sont ainsi poussés au travers du matériau d’isolation du
câble. Au serrage du capuchon, une petite quantité de gel est
pressée contre les contacts dans le connecteur Easy-Lock. Ceci
pour protéger les contacts contre l’humidité. Il se peut que du gel
sorte également du connecteur Easy-Lock. Après l’installation, la-
vez-vous les mains à l’eau et au savon (et/ou avant un repas) et
évitez tout contact des yeux avec le gel.
Étape 4
Connectez le câble principal à l’armature en raccordant le minicon-
necteur. (g. 4)
Si la lampe ne fonctionne pas correctement, assurez-vous que le
connecteur Easy-Lock est correctement raccordé au câble principal.
Vériez aussi la connexion du miniconnecteur. Répétez les étapes 3 et
4. Vériez si les contacts du connecteur Easy-Lock n’ont pas été en-
dommagés pendant le raccordement de l’armature au câble principal.
Si vous n’y parvenez pas, contactez votre distributeur.
Conseils généraux d’entretien
Il est conseillé de nettoyer l’armature au moins une fois par an à l’aide
d’un chiffon propre et d’eau chaude.

FR
Installation de l’armature sur 100-240 V
Si vous désirez raccorder l’armature au 100-240 V, vous devez utiliser
le transformateur à intégrer, disponible séparément. Demandez
conseil à votre distributeur. Le raccordement au 100-240 V doit être
réalisé par un installateur agréé.
Étape 1
Dessinez sur le mur les trois trous de xation et le passe-câble (A) dans
la plaque murale. Veillez à placer le passe-câble de sorte à avoir un
trou débouchant d’au moins 13 mm pour passer le câble. Fixez la
plaque murale à la base à l’aide des vis fournies et éventuellement des
chevilles. (g. 1)
Étape 2
Placez le transformateur à intégrer dans l’armature et xez-le ensuite
à l’aide de la vis fournie. Veillez à insérer la vis dans l’orice avec la
rondelle métallique (mise à la terre) du côté du câble d’alimentation de
100-240 V. (g. 1a).
Étape 3
Raccordez le câble d’alimentation de 100-240 V du transformateur à
intégrer au bloc de jonction (C) dans la plaque murale. (g. 1b)
Étape 4
Connectez le transformateur à intégrer à l’armature en raccordant le
miniconnecteur. (g. 1b et g. 4)
Étape 5
Le raccordement au 100-240 V doit être réalisé par un installateur
agréé. Consultez le manuel d’utilisation du transformateur à intégrer.
Étape 6
Veillez à ce que les deux attaches pour xer le cache de protection (B)
ne soient pas gênées par le câble. Glissez ensuite le cache de protec-
tion sur la plaque murale et clipsez-le dans les attaches. (g. 2)
Conseils généraux d’entretien
Il est conseillé de nettoyer l’armature au moins une fois par an à l’aide
d’un chiffon propre et d’eau chaude.
Important !
Coupez l’électricité avant de procéder à l’entretien.

¡Importante!
El cable de baja tensión no debe utilizarse nunca en combinación con
100-240 V. Sólo es apto para su uso en combinación con un sistema de
baja tensión de 12 V. Este producto debe utilizarse únicamente en
combinación con el sistema in-lite. En caso de emplear productos dis-
tintos de los productos in-lite, caducará la garantía.
Disfrute de la iluminación en su jardín.
ES
Contenido
1x CURV 12 V / 2 W
Dimensiones 300 x 5 x 50 mm / 11,8 x 3 x 5,9 pulgadas
3x tornillos
3x clavijas
1x Easy-Lock
Material
Carcasa de aluminio
Lente de material sintético de alta calidad
Lea las siguientes instrucciones antes de proceder a la instalación.
Se recomienda guardar las instrucciones de instalación.
Aunque el sistema de 12 V es un sistema seguro, le recomendamos
que un instalador autorizado compruebe la instalación.
Uso
Armadura de pared apta para puertas de entrada, puertas de jardín,
cobertizos, cercas, etc.
Fuente de iluminación
Esta armadura está equipada con una fuente de iluminación LED
de alta calidad. Esta fuente de iluminación se caracteriza por una
larga vida útil (aprox. 50 000 horas) y un alto rendimiento lumínico.
En cambio, el consumo de energía y la producción de calor son
extremadamente bajos.

ES
Instalación de la armadura a 12 V
Paso 1
Marque la posición de los tres oricios de jación y del oricio del
cable (A) en la placa mural sobre el tabique. Procure dejar en el lugar
del oricio del cable un oricio de 13 mm como mínimo para pasar el
cable. Fije la placa mural a la base con los tornillos suministrados y
eventualmente las clavijas. (Fig. 1)
Paso 2
Pase el cable de 12 V por el oricio. Procure que los dos pasadores de
la cubierta (B) estén separados del cable. Coloque a continuación la
cubierta sobre la placa mural hasta que quede bien jada. (Fig. 2)
Paso 3
Conecte el conector Easy-Lock al cable principal. (Fig. 3)
a. Apriete la canaleta sobre el cable principal.
b. Coloque la canaleta (con el cable por debajo) en el conector Easy-
Lock.
c. Después, enrosque el tapón de rosca en el conector Easy-Lock.
Los contactos perforan ahora el material aislante del cable.
Al apretar el tapón se extiende un poco de gel sobre los contactos
en el conector Easy-Lock. Esto sirve para proteger los contactos
contra la humedad. Posiblemente salga un poco de gel del conec-
tor Easy-Lock: en ese caso, lávese las manos con agua y jabón
después de la instalación (y/o antes de cada comida) y evite el
contacto del gel con los ojos.
Paso 4
Efectúe la conexión entre el cable principal y la armadura, conectando
el miniconector. (Fig. 4)
Si la lámpara no funciona correctamente, compruebe si el conector
Easy-Lock está conectado correctamente al cable principal. Haga lo
mismo para el miniconector. Repita los pasos 3 y 4. Compruebe a este
respecto si los contactos del conector Easy-Lock no se han doblado
al conectar la armadura al cable principal. Si no consigue resolver el
problema, póngase en contacto con su distribuidor.
Recomendación general de mantenimiento
Le recomendamos limpiar la armadura, al menos una vez al año, con
un paño limpio y agua caliente.

ES
Instalación de la armadura a 100-240 V
Si desea conectar el armazón a 100-240 V, deberá utilizar el transforma-
dor de montaje que se suministra por separado. Su distribuidor podrá
asesorarle al respecto. La conexión a 100-240 V deberá conarse a un
instalador autorizado.
Paso 1
Marque la posición de los tres oricios de jación y del oricio del
cable (A) en la placa mural sobre el tabique. Procure dejar en el lugar
del oricio del cable un oricio de 13 mm como mínimo para pasar el
cable. Fije la placa mural a la base con los tornillos suministrados y
eventualmente las clavijas. (Fig. 1)
Paso 2
Coloque el transformador de montaje en la armadura y a continuación
fíjelo con el tornillo suministrado. Asegúrese de colocar el tornillo en
el oricio con el anillo de metal (conductor de conexión a tierra) en la
parte del cable de alimentación de 100-240 V. (Fig. 1a)
Paso 3
Conecte el cable de alimentación de 100-240 V del transformador de
montaje al bloque de conexión (C) en la placa mural. (Fig. 1b)
Paso 4
Efectúe la conexión entre el transformador y la armadura, conectando
el miniconector. (Fig. 1b y Fig. 4)
Paso 5
La conexión a 100-240 V deberá conarse a un instalador autorizado.
Véase el manual de instrucciones del transformador de montaje.
Paso 6
Procure que los dos pasadores de la cubierta (B) estén separados del
cable. Coloque a continuación la cubierta sobre la placa mural hasta
que quede bien jada. (Fig. 2)
Recomendación general de mantenimiento
Le recomendamos limpiar la armadura, al menos una vez al año, con
un paño limpio y agua caliente.
¡Importante!
Antes de iniciar los trabajos de mantenimiento, debe desconectar la
electricidad.

www.in-lite.com
0112
