InoTec CPS 220/48.1 Series Service manual

Sicherheitstechnik GmbH
Montage- und Betriebsanleitung
Zentralbatteriesystem
CPS 220/48.1/J-SV/J-SKÜ
TFT Touch Steuerteil
Mounting- and Operating Instructions
Central Battery System
CPS 220/48.1/J-SV/J-SKÜ
TFT Touch controller
Sicherheitstechnik GmbH

Contents
1. General information 8
1.1. Explanation of symbols 8
1.2. Liability and warranty 8
1.3. Spare parts 8
1.4. Disposal 8
1.5. Correction of faults 8
2. Safety instructions 9
2.1. Operating instructions 9
2.2. Repairs 9
3. Transport and storage 9
3.1. Examination on delivery 9
3.2. Storage 9
4. Product description 10
4.1. CPS 220/48.1, CPUS 220/48.1 10
4.1.1. Layout CPS220/48.1 12
4.2. CPUSB 220/48.1, CPUSB 220/48.1/16,
CPUSB 220/48.1/32, CPUSB 220/48.1/48 15
4.3. Batteries 17
5. Technical data 18
5.1. CPS 220 / 48.1 / ... , CPUS 220 / 48.1 / ... 18
5.2. CPUSB 220/48.1 / ... 21
6. Assembly, connection 22
6.1. Assembly 22
6.1.1. CPS 220 / 48.1 …, CPUS 220 / 48.1…,
CPUSB 220/48.1 ... 22
6.2. Battery 23
6.2.1. 1 battery cabinet with 1 battery set,
18 blocks each 24
6.2.2. 2 battery cabinets with 1 battery set,
18 blocks each 24
6.2.3. 2 battery cabinets with 2 battery sets,
18 blocks each 25
6.2.4. Mounting on battery rack 25
6.2.5. 2000 mm battery cabinets 25
6.3. Electrical connection 26
6.3.1. System structure 26
6.3.1.1. Network connection — X1 27
6.3.1.2. Device bus IB2 — X2 27
6.3.1.3. Device bus IB3 – X2 (optional) 27
6.3.1.4. External databus RTG — X2 27
6.3.1.5. Additional devices — X2 28
6.3.1.6. Final circuits - X3 / X4 / X5 28
6.3.1.7. Battery connection 28
6.3.2. Change-over devices SKE 2x3A / SKE 1x6A 28
6.3.3. CPUSB 220/48.1 30
6.3.3.1. Supply voltage 30
6.3.3.2. Battery voltage 30
6.3.3.3. Device bus IB2 31
3
CPS 220/48.1/SV Montage- und Betriebsanleitung CPS 220/48.1/SV Mounting and Operating Instructions
Inhalt
1. Allgemeine Hinweise 8
1.1. Symbolerklärung 8
1.2. Haftung und Gewährleistung 8
1.3. Ersatzteile 8
1.4. Entsorgung 8
1.5. Fehlerbeseitigung 8
2. Sicherheitshinweise 9
2.1. Bedienungsanleitung 9
2.2. Reparaturen 9
3. Transport und Lagerung 9
3.1. Kontrolle bei Anlieferung 9
3.2. Lagerung 9
4. Produktbeschreibung 10
4.1. CPS 220 / 48.1, CPUS 220 / 48.1 10
4.1.1. Aufbau der CPS 220 / 48.1 12
4.2. CPUSB 220/48.1, CPUSB 220/48.1/16,
CPUSB 220/48.1/32, CPUSB 220/48.1/48 15
4.3. Batterien 17
5. Technische Daten 18
5.1. CPS 220 / 48.1 / ... , CPUS 220 / 48.1 / ... 18
5.2. CPUSB 220/48.1/ ... 21
6. Aufstellung, Anschluss 22
6.1. Montage 22
6.1.1. CPS 220 / 48.1 …, CPUS 220 / 48.1…,
CPUSB 220/48.1 ... 22
6.2. Batterie 23
6.2.1. 1 Batterieschrank mit 1 Strang
á 18 Blöcke 24
6.2.2. 2 Batterieschränke mit 1 Strang
á 18 Blöcke 24
6.2.3. 2 Batterieschränke mit 2 Strängen á 18 Blöcke 25
6.2.4. Batteriemontage auf Batteriegestell 25
6.2.5. Batterieschränke 2000mmm 25
6.3. Elektrischer Anschluss 26
6.3.1. Systemaufbau 26
6.3.1.1. Netz-Ansschluss - X1 27
6.3.1.2. Gerätebus IB2 - X2 27
6.3.1.3. Gerätebus IB3 – X2 (optional) 27
6.3.1.4. Externer Datenbus RTG - X2 27
6.3.1.5. Weitere Baugruppen - X2 28
6.3.1.6. Endstromkreise - X3 / X4 / X5 28
6.3.1.7. Batterieanschluss 28
6.3.2. Stromkreisumschaltungen SKE 2x3A / SKE 1x6A28
6.3.3. CPUSB 220/48.1 30
6.3.3.1. Netzspannung 30
6.3.3.2. Batteriespannung 30
6.3.3.3. Gerätebus IB2 31
6.3.3.4. Stromkreise 31

6.3.3.4. Circuits 31
6.3.3.5. Addressing 31
6.3.4. Additional components 31
6.3.4.1. RIF 5 31
6.3.4.2. Battery management system BCS 35
6.3.4.2.1. BCS sensor 36
6.3.4.2.2. BCS-Modul 36
6.3.4.3. LSA 3.1 / LSA 8.1 39
6.3.4.3.1. LSA 3.1 39
6.3.4.3.2. LSA 8.1 40
6.3.4.4. Three-phase monitors (DPÜs) 44
6.3.4.4.1. DPÜ 44
6.3.4.4.2. DPÜ/B.2 45
6.3.4.5. LOMO 48
6.3.4.6. Remote mimic panel — MTB 49
6.3.4.7. CPS-MTB 50
6.3.4.8. INOWEB 51
7. Commissioning 52
7.1. Checking the connections 52
7.2. Insulation measuring 52
7.3. Energising the central battery system 53
7.4. De-energise the central battery system 53
8. TFT Steuerteil Touchdisplay 54
8.1. General Information 54
8.1.1. Update 54
8.1.2. Product description 54
8.1.3. Functions 54
8.2. Concepts 55
8.2.1. System status icons 55
8.2.2. Controller icons 56
8.2.3. Explanation of components icons 57
8.2.4. Explanation menu bar icons 58
8.3. Operation 59
8.4. Main menu 59
8.4.1. Information display 60
8.4.2. Status display 60
8.4.3. Navigation bar (Breadcrumb) 60
8.4.4. Function buttons 60
8.4.4.1. Luminaires 61
8.4.4.1.1. BUS-level menu (IB1/IB2) 61
8.4.4.1.2. Changeover device menu: 62
8.4.4.1.3. Final circuit menu 63
8.4.4.1.4. Final circuit detailed view 64
8.4.4.1.5. Luminaire menu 65
8.4.4.1.6. Detailed view of luminaires 65
8.4.4.2. Battery 66
8.4.4.2.1. Battery: 67
8.4.4.2.2. BCS: 67
8.4.4.2.3. Shunt: 68
4
CPS 220/48.1/SV Montage- und Betriebsanleitung CPS 220/48.1/SV Mounting and Operating Instructions
4
6.3.3.5. Adressierung 31
6.3.4. Zusätzliche Komponenten 31
6.3.4.1. RIF 5 31
6.3.4.2. Batteriemanagementsystem BCS 35
6.3.4.2.1. BCS Sensor 36
6.3.4.2.2. BCS-Modul 36
6.3.4.3. LSA 3.1 / LSA 8.1 39
6.3.4.3.1. LSA 3.1 39
6.3.4.3.2. LSA 8.1 40
6.3.4.4. Dreiphasenüberwachungen 44
6.3.4.4.1. DPÜ 44
6.3.4.4.2. DPÜ/B.2 45
6.3.4.5. LOMO 48
6.3.4.6. Fernmeldetableau – MTB 49
6.3.4.7. CPS-MTB 50
6.3.4.8. INOWEB 51
7. Inbetriebnahme 52
7.1. Überprüfung der Verbindungen 52
7.2. Isolationsmessung 52
7.3. Einschalten des Zentralbatteriesystems 53
7.4. Ausschalten des Zentralbatteriesystems 53
8. TFT Steuerteil Touchdisplay 54
8.1. Allgemeines 54
8.1.1. Update 54
8.1.2. Produktbeschreibung 54
8.1.3. Funktionen 54
8.2. Begriichkeiten 55
8.2.1. Symbole Gerätestatus 55
8.2.2. Symbole Steuerteil 56
8.2.3. Symbolbeschreibung Komponenten 57
8.2.4. Symbolbeschreibung untere Menüleiste 58
8.3. Bedienung 59
8.4. Hauptmenü 59
8.4.1. Informationsbereich 60
8.4.2. Statusanzeige 60
8.4.3. Navigationsleiste (Breadcrumb) 60
8.4.4. Funktionsschaltächen 60
8.4.4.1. Leuchten 61
8.4.4.1.1. Menü BUS-Ebene (IB1/IB2) 61
8.4.4.1.2. Menü Stromkreiseinschübe: 62
8.4.4.1.3. Menü Endstromkreise 63
8.4.4.1.4. Detailansicht Endstromkreis 64
8.4.4.1.5. Menü Leuchten 65
8.4.4.1.6. Detailansicht Leuchten 65
8.4.4.2. Batterie 66
8.4.4.2.1. Batterie: 67
8.4.4.2.2. BCS: 67
8.4.4.2.3. Shunt: 68

8.4.4.3. Components 69
8.4.4.3.1. SLÜ menu 69
8.4.4.3.2. RIF menu 70
8.4.4.3.3. LSA8 / LSA 3.1 menu 71
8.4.4.3.4. DPÜ/B menu 73
8.5. Menu bar 74
8.6. Menu 74
8.6.1. Tests 74
8.6.1.1. Start function test (FT) 75
8.6.1.2. Testing the isolation test equipment
(ISO test) 75
8.6.1.3. Battery duration test (DT) 76
8.6.1.4. Test deep discharge protection 76
8.6.2. Functions 77
8.6.2.1. Block 77
8.6.2.2. Release 77
8.6.2.3. Conrm manual reset 78
8.6.2.4. Exit deep discharge protection 78
8.6.2.5. Start charging 78
8.6.3. Info 78
8.6.3.1. Failure info 79
8.6.3.2. Device info 79
8.6.3.3. Show logbook 79
8.6.3.4. Show BCS logbook 80
8.6.3.5. System 80
8.6.4. USB 81
8.6.4.1. Directory structure USB Stick 81
8.6.4.2. Load conguration 83
8.6.4.3. Save conguration 83
8.6.4.4. Save Logbook / BCS Logbook 85
8.6.4.5. Update 85
8.6.5. Settings 86
8.6.5.1. Network 87
8.6.5.2. Date + Time 88
8.6.5.3. Language 89
8.6.5.4. Automatic test settings 90
8.6.5.5. Learn mode 90
8.6.5.6. Fan control 92
8.7. Programming 92
8.7.1. INOTEC Kongurator 92
8.7.2. Direct connection PC with TFT touch controller 93
8.7.2.1. Conguration of TFT touch controller 93
8.7.2.2. Conguration of PC at Windows 7 94
8.7.3. Programming at the TFT Touch controller 96
8.8. Return Button 99
8.9. Scroll 99
8.10. Software version 99
9. INOWeb 100
9.1. Operation 100
5
CPS 220/48.1/SV Montage- und Betriebsanleitung CPS 220/48.1/SV Mounting and Operating Instructions
8.4.4.3. Komponenten 69
8.4.4.3.1. Menü SLÜ 69
8.4.4.3.2. Menü RIF 70
8.4.4.3.3. Menü LSA8 / LSA 3.1 71
8.4.4.3.4. Menü DPÜ/B 73
8.5. Menüleiste 74
8.6. Menü 74
8.6.1. Test 74
8.6.1.1. Funktionstest (FT) starten 75
8.6.1.2. Isolationstesteinrichtung prüfen (ISO Test) 75
8.6.1.3. Betriebsdauertest (BT Test) 76
8.6.1.4. Tiefentladeschutz testen 76
8.6.2. Funktionen 77
8.6.2.1. Blockieren 77
8.6.2.2. Freigeben 77
8.6.2.3. Handrückschaltung quittieren 78
8.6.2.4. Tiefentladeschutz quittieren 78
8.6.2.5. Ladung einschalten 78
8.6.3. Info 78
8.6.3.1. Störungsinfo 79
8.6.3.2. Geräteinfo 79
8.6.3.3. Prüfbuch ansehen 79
8.6.3.4. BCS Prüfbuch ansehen 80
8.6.3.5. System 80
8.6.4. USB 81
8.6.4.1. Verzeichnisstruktur USB Stick 81
8.6.4.2. Konguration laden 83
8.6.4.3. Konguration speichern 83
8.6.4.4. Prüfbuch / BCS Prüfbuch speichern 85
8.6.4.5. Update 85
8.6.5. Einstellungen 86
8.6.5.1. Netzwerk 87
8.6.5.2. Uhrzeit + Datum 88
8.6.5.3. Sprache 89
8.6.5.4. Automatische Testeinstellungen 90
8.6.5.5. Learn-Mode 90
8.6.5.6. Lüftersteuerung 92
8.7. Programmierung 92
8.7.1. INOTEC Anlagen Kongurator 92
8.7.2. Direktverbindung PC mit dem TFT Touch Steuer-
teil 93
8.7.2.1. Konguration des TFT Touch Display Steuerteils
93
8.7.2.2. Konguration des PC für Windows 7 94
8.7.3. Programmierung am TFT Touch Steuerteil 96
8.8. Return Button 99
8.9. Scrollen 99
8.10. Softwarestand 99
9. INOWeb 100

9.2. Failure printout 101
9.3. External links 102
9.3.1. Conguring external links 102
9.3.2. INOWeb E-Mail Setup 104
10. Tests 107
10.1. Initial tests 107
10.2. Recurring safety tests on electrical systems 107
10.2.1. Daily tests 107
10.2.2. Weekly test 107
10.2.3. Monthly tests 108
10.2.4. Six-monthly tests 108
10.2.5. Annual tests 108
10.2.6. Three-year checks 108
10.3. Battery inspection and monitoring. 109
10.4. Protocols for repeat tests 109
A. Documentation 110
B. Wire lengths 110
C. Customer Service 111
D. Software version 112
Index 113
6
CPS 220/48.1/SV Montage- und Betriebsanleitung CPS 220/48.1/SV Mounting and Operating Instructions
6
9.1. Bedienung 100
9.2. Störungsausdruck 101
9.3. Externe Verknüpfungen 102
9.3.1. Einrichtung externer Verknüpfungen 102
9.3.2. INOWeb E-Mail Setup 104
10. Prüfungen 107
10.1. Erstprüfungen 107
10.2. Wiederkehrende Prüfungen der elektrischen Anlagen
für Sicherheitszwecke 107
10.2.1. Tägliche Prüfungen 107
10.2.2. Wöchentliche Prüfung 107
10.2.3. Monatliche Prüfungen 108
10.2.4. Halbjährliche Prüfungen 108
10.2.5. Jährliche Prüfungen 108
10.2.6. 3-jährige Prüfungen 108
10.3. Batterieinspektion und –überwachung 109
10.4. Protokolle zu wiederkehrenden
Prüfungen 109
A. Documentation 110
B. Wire lengths 110
C. Customer Service 111
D. Software version 112
Index 113

1. General information
1.1. Explanation of symbols
This symbol highlights important information
that also concerns safety. Failure to follow
theinstructions may result in physical injury
orbreakage!
Instructions marked by a yellow icon provide
important information. Please read these very
carefully.
This icon provides additional information.
1.2. Liability and warranty
INOTEC does not accept any responsibility or liability
whatsoever for damage or consequential damage caused
by:
• Failure to operate devices according to their intended use
• Failure to follow instructions relating to safe operation
• The use of unauthorised or unsuitable components in
conjunction with the emergency lighting system
• Faulty installation
• Opening the device
1.3. Spare parts
Defective components must only be replaced with
original INOTEC spare parts. We cannot guarantee that
safety requirements are fully met if parts other than these
are used. No warranty, service or liability claims will be
acknowledged if unsuitable spare parts are used.
The use of defective spare parts may result in mal-
function or cause the system to fail entirely.
1.4. Disposal
Batteries and electronic components supplied by
INOTEC can be returned to INOTEC or should be
disposed of in accordance with the national gui-
delines and regulations governing the disposal of
used batteries and electronic components.
1.5. Correction of faults
Whenever a fault associated with connected lumi-
naires is corrected, a function test must becarried
out to reset the fault indication.
see Start function test (FT) on page 74
7
CPS 220/48.1/SV Montage- und Betriebsanleitung CPS 220/48.1/SV Mounting and Operating Instructions
1. Allgemeine Hinweise
1.1. Symbolerklärung
Sicherheitsrelevante Informationen sind durch
nebenstehendes Symbol gekennzeichnet. Eine
Nichtbefolgung der Anweisungen kann zu Per-
sonenschäden oder defektem Gerät führen!
Hinweise liefern wichtige Informationen und
sind mit einem gelben Symbol markiert. Bitte
lesen Sie diese sehr aufmerksam.
Dieses Symbol macht Sie auf zusätzliche Infor-
mationen aufmerksam.
1.2. Haftung und Gewährleistung
INOTEC übernimmt keine Gewährleistung oder Haftung
für Schäden oder Folgeschäden, die entstehen durch
• Nicht bestimmungsgemäßen Gebrauch
• Nichteinhaltung von Vorschriften für den sicheren
Betrieb
• Betrieb von nicht zugelassenen oder ungeeigneten
Komponenten am Notlichtsystem
• Bei fehlerhafter Installation
• Bei Eingri in das Gerät
1.3. Ersatzteile
Defekte Bauteile dürfen nur gegen INOTEC-Original-
Ersatzteile ausgetauscht werden. Nur bei diesen Teilen
gewährleisten wir, dass Sie die Sicherheitsanforderun-
gen im vollen Umfang erfüllen. Garantie-, Service- und
Haftpichtansprüche erlöschen bei Verwendung nicht
geeigneter Ersatzteile.
Der Einsatz von fehlerhaften Ersatzteilen kann zu
fehlerhaftem Betrieb oder einem nicht funktionie-
rendem System führen.
1.4. Entsorgung
Von INOTEC gelieferte Batterien und Elektronikbau-
teile können an INOTEC zurückgegeben werden
oder sind gemäß den nationalen Richtlinien und
Vorschriften für die Entsorgung von Alt-Batterien
und Elektronikbauteilen zu entsorgen.
1.5. Fehlerbeseitigung
Nach jeder Fehlerbeseitigung der angeschlossenen
Leuchten muss ein Funktionstest ausgelöst werden,
um den angezeigten Fehler zu löschen.
siehe Funktionstest (FT) starten - Seite 74

2. Safety instructions
Installation should only be carried out by qualied
and trained electricians.
The device must not be used for anything other than its
intended purpose and only in a perfect and undamaged
condition.
When installing and operating this device, please follow
your national safety and accident prevention regulations
at all times.
Before carrying out any work on the device, in particular
when replacing components, always disconnect the sys-
tem from the power source (mains and battery)!
see 7. Commissioning on page 51
2.1. Operating instructions
Always read the mounting and operating instruc-
tions before installing and commissioning the
device. These instructions contain important
information on the safety, use and maintenance of the
device, and will protect you and prevent damage to
thesystem.
2.2. Repairs
Any repairs which need to be carried out or which
involve opening the device must ONLY be carried out by
personnel authorised to do so by INOTEC. The guarantee
becomes invalid if unauthorised personnel work on the
system.
3. Transport and storage
3.1. Examination on delivery
Please examine the device carefully at the point of receipt
to ensure complete delivery and that no external damage
exists. Please inform the carrier immediately if there are
any signs of damage — we regret that we are unable to
acknowledge complaints submitted after this point.
3.2. Storage
Until assembly, please observe the following regarding
storage of the device:
• Do not store in the open air
• Do store in a dry, dust-free environment
The following applies to batteries that have already been
tted:
• Batteries must not be stored for more than 3 months
without being charged
• If the mains supply is interrupted for an extended
period of time, the battery circuit must be disconnected
by removing the battery fuse in accordance with the
operating instructions
see 7. Commissioning on page 51
• Charge the batteries for at least 24 hours before carrying
out the initial function test
8
CPS 220/48.1/SV Montage- und Betriebsanleitung CPS 220/48.1/SV Mounting and Operating Instructions
8
2. Sicherheitshinweise
Die Installation darf nur durch Elektrofachkräfte
erfolgen.
Das Gerät ist bestimmungsgemäß und nur im einwand-
freien, unbeschädigten Zustand zu betreiben.
Für die Installation und den Betrieb dieses Gerätes sind
die nationalen Sicherheits- und Unfallverhütungsvor-
schriften zu beachten.
Vor Arbeiten an dem Gerät, insbesondere beim Austausch
von Baugruppen, ist die Anlage spannungsfrei zu schalten
(Netz- und Batteriespannung)!
siehe 7. Inbetriebnahme - Seite 51
2.1. Bedienungsanleitung
Lesen Sie vor der Montage und Inbetriebnahme
die Montage- und Betriebsanleitung. Sie gibt
wichtige Informationen für die Sicherheit, den
Gebrauch und die Wartung des Gerätes. Dadurch schüt-
zen Sie sich und verhindern Schäden am Gerät.
2.2. Reparaturen
Eventuelle Reparaturen oder Eingrie dürfen
ausschließlich durch INOTEC autorisierte Personen
vorgenommen werden. Eingrie durch andere Personen
führen zum Verlust der Gewährleistung.
3. Transport und Lagerung
3.1. Kontrolle bei Anlieferung
Überprüfen Sie das Gerät bei Anlieferung unverzüglich
auf Vollständigkeit und äußere Beschädigungen. Melden
Sie dem Spediteur oensichtliche Beschädigungen sofort,
da wir spätere Reklamationen nicht anerkennen.
3.2. Lagerung
Das Gerät ist bis zur Montage wie folgt zu lagern:
• Nicht im Freien aufbewahren
• Trocken und staubfrei lagern
Für die Batterien gilt:
• Batterien dürfen max. 3 Monate ohne Ladung gelagert
werden
• Bei längerer Unterbrechung der Netzversorgung muss
der Batteriekreis durch entfernen der Batteriesicherung
gemäß Betriebsanleitung freigeschaltet werden
siehe 7. Inbetriebnahme - Seite 51
• Vor der ersten Funktionsprüfung sind die Batterien min.
24 Stunden zu laden

4. Product description

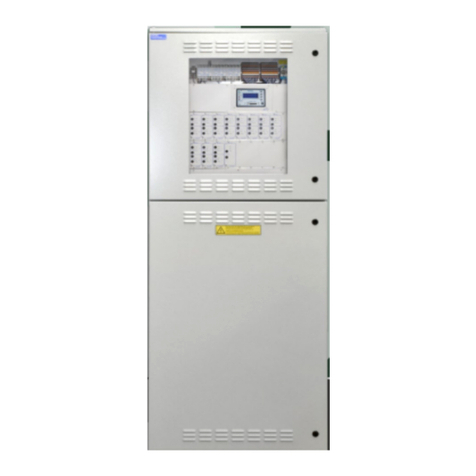

The central battery systems CPS 220/48.1 is a battery-sup-
ported monitoring and supply device for the emergency
lighting operation of safety and emergency exit lumi-
naires. The patented ‘Joker’technology integrated into
the device enables simultaneous operation of maintained
and non-maintained lighting on one circuit.
A modular structure and the option of expanding the
system with sub stations and BUS sub stations oer an
optimised solution for every requirement.
4.1. CPS 220/48.1, CPUS 220/48.1
The central battery device CPS 220/48.1 with its integra-
ted charging system, are the main component of the cen-
tral power system. The use of sub station CPUS 220/48.1
with these device types allows the maximum connectable
power to be increased accordingly.
The use of various circuit modules (with 3A and 6A),
which can be arranged either within the device or exter-
nally, oers an optimised solution for every requirement.
The external circuit modules are supplied via a three-wire
mains supply, a fused two-wire battery lead and a three-
wire BUS data line. If the BUS data line fails, the circuit
module switches to safe mode (NM On) immediately.
The operation mode for each individual circuit can be
freely programmed via the integrated controller:
• Maintained lighting
• Non-maintained lighting
• Switched maintained lighting
• Joker operation
• Switched Joker operation
For each circuit, the type of monitoring (unmonitored, cir-
cuit monitoring, individual luminaire monitoring) can also
be programmed in accordance with your requirements.
Up to 20 luminaires can be connected to each circuit and
individually monitored. At the maximum expansion stage,
the controller thus monitors up to 1960 luminaires on a
maximum of 96 circuits.
The circuits communicate with the luminaires without an
additional data line. During joker operation, the operation
mode (non-maintained or maintained lighting) is assig-
ned to the luminaire module via a microswitch. The cor-
responding luminaire address is assigned to the address
switches of the module. An optional sense input on the
luminaire module enables the luminaires to be switched
locally.
The central battery systems CPS 220/48.1, and the CPUS
220/48.1, are operated via the integrated controller. The
controller unit can be programmed with the comfortable
“INOTEC Kongurator”software. To transfer the congura-
tion a USB pen drive or LAN interface can be used. The TFT
controller provides the option of saving text information
on change-over devices, modules and luminaires. The
programmed conguration is stored in the non-volatile
memory and is retained even if the power supply system
fails.
9
CPS 220/48.1/SV Montage- und Betriebsanleitung CPS 220/48.1/SV Mounting and Operating Instructions
4. Produktbeschreibung
Die Zentralbatteriesysteme CPS 220 / 48.1 ist ein batte-
riegestütztes Überwachungs- und Versorgungsgerät für
den Notlichtbetrieb von Sicherheits- und Rettungszei-
chenleuchten. Die im Gerät integrierte und patentierte
Jokertechnik ermöglicht den gleichzeitigen Betrieb von
Dauer- und Bereitschaftsleuchten an einem Stromkreis.
Eine modulare Aufbauweise und die Möglichkeit, das
System durch Unterstationen und BUS-Unterstationen
zu erweitern, bietet für jede Anforderung eine optimale
Lösung.
4.1. CPS 220 / 48.1, CPUS 220 / 48.1
Das Zentralbatteriegerät CPS 220 / 48.1 ist mit seiner
integrierten Ladeeinrichtung der Hauptbestandteil des
Zentralbatteriesystems. Aufbauend auf diesem Gerätetyp
kann durch Einsatz der Unterstation CPUS 220 / 48.1 die
maximal anschließbare Leistung entsprechend erhöht
werden.
Der Einsatz unterschiedlicher Stromkreismodule (mit 3A
und 6A), welche wahlweise innerhalb des Gerätes oder
auch extern angeordnet werden können, ermöglicht für
jede Anforderung eine optimale Lösung. Die Versorgung
der externen Stromkreismodule erfolgt über eine dreiad-
rige Netzleitung, eine gesicherte zweiadrige Batterielei-
tung und eine dreiadrige Busleitung. Das Stromkreismo-
dul schaltet bei Ausfall der Busleitung umgehend in den
sicheren Betrieb (BL Ein).
Die Schaltungsart für jeden einzelnen Stromkreis kann
über das integrierte Steuerteil frei programmiert werden:
• Dauerlicht
• Bereitschaftslicht
• Geschaltetes Dauerlicht
• Jokerbetrieb
• Geschalteter Jokerbetrieb
Ebenso ist für jeden Stromkreis die Überwachungsart (Un-
überwacht, Stromkreis-, Einzelleuchtenüberwachung) frei
programmierbar. An jedem Stromkreis können bis zu 20
Leuchten angeschlossen und einzeln überwacht werden.
In der maximalen Ausbaustufe überwacht das Steuerteil
somit bei max. 96 Stromkreisen bis zu 1.960 Leuchten.
Eine Kommunikation der Stromkreise mit den Leuchten
geschieht ohne eine zusätzliche Datenleitung. Bei Joker-
betrieb wird die Schaltungsart (Bereitschafts- oder Dau-
erlicht) an dem Leuchtenmodul über einen Mikroschalter
vergeben. Die entsprechende Leuchtenadresse wird an
den Adressschaltern des Moduls vergeben. Über einen
optionalen Senseeingang am Leuchtenmodul besteht die
Möglichkeit die Leuchten lokal zu schalten.
Die Bedienung der Zentralbatteriesysteme CPS 220 / 48.1,
sowie der CPUS 220 / 48.1 erfolgt über das integrierte TFT
Steuerteil. Die Programmierung des Gerätesteuerteils er-
folgt über die komfortable INOTEC Kongurator Software
mittels USB Speichermedium oder direkter Verbindung
über eine LAN-Schnittstelle. Das TFT Steuerteil bietet die
Möglichkeit, Textinformationen zu Einschüben, Modulen
und Leuchten zu speichern.

Manual tests for checking can be activated at any time.
Automatic tests can also be run at freely programmable
times. The test results and status changes are detailed in
the integrated logbook and can be retrieved at any time.
The logbook is stored in the non-volatile memory, which
means that the entries are retained even after a power
failure.
A signalling module for volt-free signalling contacts is
built into the central battery system as standard and
delivers up to ve status messages (operation, battery
operation, fault, option 1, option 2). Via this signalling mo-
dule, the central battery system can also be blocked from
a central position. If an MTB is used, this is done using the
key switch integrated into the MTB.
Optional modules can be used to enhance the central
battery system CPS 220/48.1, as well as the sub station
CPUS 220/48.1, with the following functions:
• Connection of three-phase monitors (DPÜ) for
monitoring the general supply network and/or its sub-
distribution boards. Should one phase fail, the central
battery system switches on the emergency lighting.
The connection on the DPÜ without bus connection
is via a 24 V current loop, which is monitored for both
interruption and also (optionally) for short circuits. The
DPÜ/B with bus connection can report the failure of a
phase to the central battery system via current loop or
by bus connection. The message to the central battery
system contains the DPÜ address and failed phases.
• Light sequence switching modules allow programmed
circuits to be switched via light switches. The connection
is via the three-wire system bus. The central battery
system supports a maximum of 3 LSA 8 with 8 input
switches and 8 LSA 3.1 with three input switches. The
LSAmodules are available in versions with 24 V and
230 V inputs.
Depending on project requirements, the central
battery systems CPS 220/48.1 and CPUS 220/48.1 are
available in various expansion levels:
• CPS 220 / 48.1 / 5, CPS 220 / 48.1 / 11
Maximum connected load of 5.5 kW with 4 module
slots for up to 8 circuits or 11 module slots for up to
22 circuits. No connection option for external circuit
modules.
10
CPS 220/48.1/SV Montage- und Betriebsanleitung CPS 220/48.1/SV Mounting and Operating Instructions
10
Die Programmierung wird im nicht-üchtigen Speicher
abgelegt und bleibt auch bei Ausfall der Spannungsver-
sorgung erhalten.
Jederzeit können manuelle Tests zur Überprüfung ausge-
löst werden. Ebenso sind automatische Tests zu frei pro-
grammierbaren Zeitpunkten möglich. Die Testergebnisse
und Statusänderungen werden im integrierten Prüfbuch
detailliert gespeichert und sind jederzeit abrufbar. Das
Prüfbuch ist im nicht-üchtigen Speicher abgelegt und
somit bleiben die Einträge auch nach einem Spannungs-
ausfall erhalten.
Ein Meldemodul für potentialfreie Meldekontakte ist
standardmäßig im Zentralbatteriesystem eingebaut und
liefert bis zu fünf Statusinformationen (Betrieb, Batte-
riebetrieb, Störung, Optional 1, Optional 2). Über dieses
Meldemodul kann das Zentralbatteriesystem auch von
zentraler Stelle blockiert werden. Bei Einsatz eines MTBs
erfolgt dieses über den im MTB integrierten Schlüssel-
schalter.
Das Zentralbatteriesystem CPS 220 / 48.1, sowie die
Unterstation CPUS 220 / 48.1 können mit optionalen
Modulen um folgende Funktionen erweitert werden:
• Anschluss von Dreiphasenüberwachungen (DPÜ) zur
Überwachung des allgemeinen Versorgungsnetzes
bzw. dessen Unterverteilern. Bei Ausfall einer Phase
schaltet das Zentralbatteriesystem die Notbeleuchtung
ein. Der Anschluss bei der DPÜ ohne Busanbindung
erfolgt über eine 24 V Stromschleife, welche sowohl
auf Unterbrechung als auch (optional) auf Kurzschluss
überwacht wird. Die DPÜ/B mit Busanbindung kann
den Ausfall einer Phase über Stromschleife oder mittels
Busanbindung an das Zentralbatteriesystem melden. In
der Meldung an das Zentralbatteriesystem ist die DPÜ-
Adresse und ausgefallene Phase enthalten.
• Lichtschalterabfragemodule ermöglichen entsprechend
programmierte Stromkreise mittels Lichtschalter zu
schalten. Die Anbindung erfolgt über den dreiadrigen
Systembus. Die Zentralbatteriesysteme unterstützten
maximal 3 Stück LSA 8 mit 8 Schalteingängen und 8 Stück
LSA 3.1 mit drei Schalteingängen. Die LSA-Module sind in
Versionen mit 24V- und 230V-Eingängen verfügbar.
Je nach Projektanforderung sind die Zentralbatterie-
systeme CPS 220 / 48.1 und die CPUS 220 / 48.1 in
unterschiedlichen Ausbaustufen verfügbar:
• CPS 220 / 48.1 / 5, CPS 220 / 48.1 / 11
Maximale Anschlussleistung von 5,5kW mit 4 Modul-
plätzen für bis zu 8 Stromkreise bzw. 11 Modulplätzen
für bis zu 22 Stromkreise. Keine Anschlussmöglichkeit
für externe Stromkreismodule.

• CPS 220 / 48.1 / 16
Maximum connected load 22 kW with 8 internal module
slots for up to 16 circuits and 24 external module slots
for up to 48 circuits. 1- and 3-phase designs.
• CPS 220 / 48.1 / 32
Maximum connected load 22 kW with 16 internal
module slots for up to 32 circuits and 24 external
module slots for up to 48 circuits. 3-phase design.
• CPS 220 / 48.1 / 48
Maximum connected load 22 kW with 24 internal
module slots for up to 48 circuits and 24 external
module slots for up to 48 circuits. 3-phase design.
• CPUS 220 / 48.1 / 5
