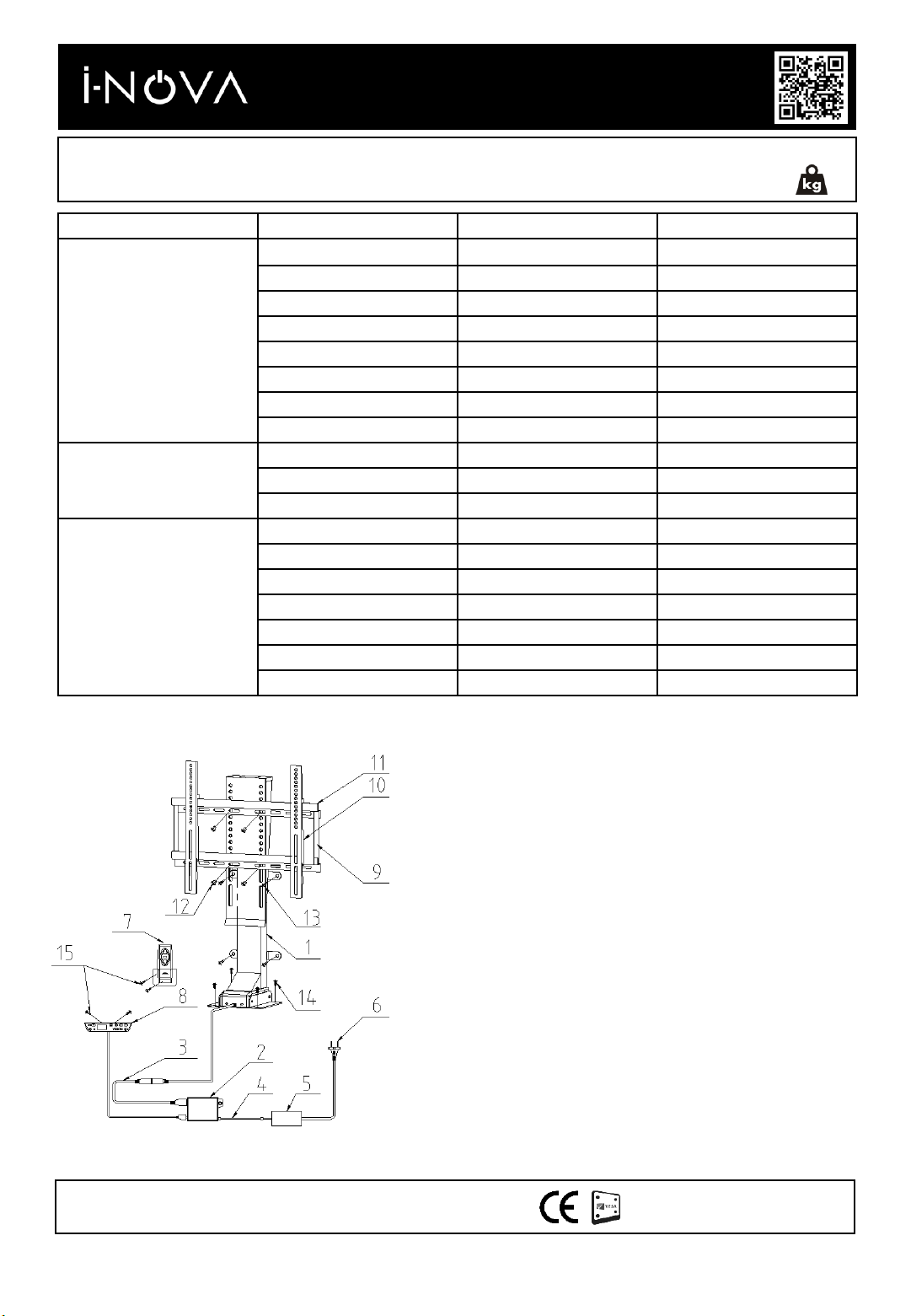

Inova X8 User manual

TV 32’’-70’’ 70 Kg
VESA MAX 600 x 400 mm
NOTICE
Section NO. Composants Quantité
Electronique
1 Colonne ascenseur TV 1
2 Boitier de contrôle 1
3 Cable A 1
4 Cable B 1
5 Adaptateur secteur 1
6 Ligne électrique 1
7 Télécommande RF 1
8 Clavier de contrôle 1
Support
9 Connexion du support TV 2
10 Support tv (vertical) 2
11 Support tv (horizontal) 2
Accessoires
12 Boulon + écrou M8x20 4
13 ST6x15 4
14 ST5x15 6
15 ST3x8 6
16 Attache 1
17 Clé (6mm) 1
18 M6x10 4
X8 / X8B / X8S / X8SB / Z inova-france.fr
[e-mail]
-1-
Specifications
Voltage: 110~240VAC
Alimentation: 24VDC
Charge max: 70Kg
Vitess max: 25mm/s
Course: 1000mm
Dimension installation min: 820mm
Température de fonctionnement: 0-40℃
Cycle de fonctionnement : 10% Max ou 2 min allumé et 18 min éteint
Installation compatible: Meuble ou directement au sol
VESA : 200x100,200x200,400x200,400x400,600x400 mm
Attention: Ne pas installer ce produit au plafond,
cela peut endommager votre produit et votre écran.
inova-france.fr

-2-

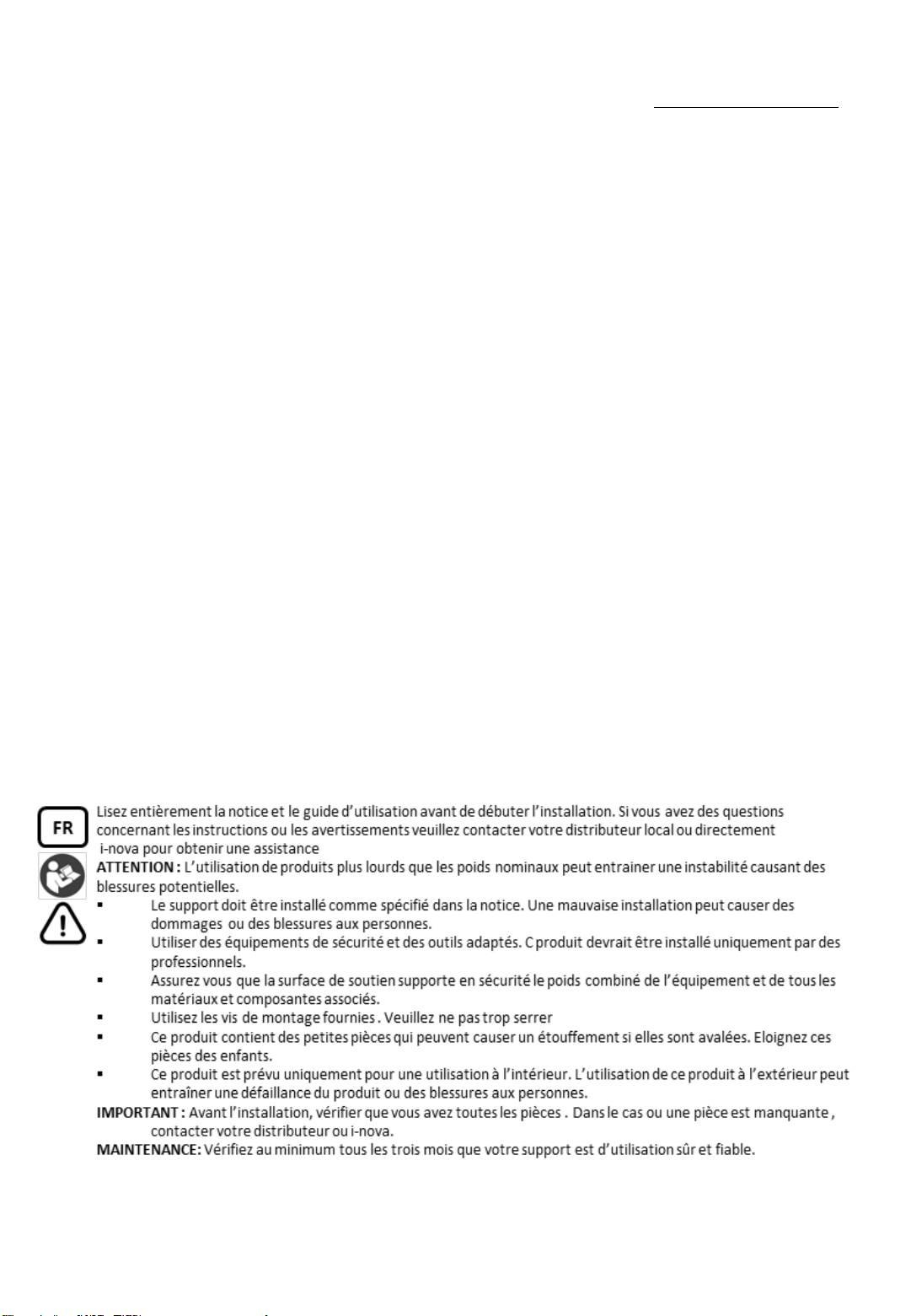

FR
I-NOVA vous remercie pour votre achat et reste à votre disposition par e-mail : [email protected]
▪VEUILLEZ OUVRIR LE CARTON AVEC PRECAUTION
▪POSER LE SUPPORT SUR UNE SURFACE PROTEGE AFIN DE NE PAS ABIMER
▪LE PRODUIT DOIT ETRE INSTALLE EN RESPECTANT LES INSTRUCTIONS DE LA NOTICE POUR EVITER
TOUT DEGATS OU BLESSURES.
A propos de la Garantie
La gamme de support TV motorisé X8 silencio+ est garantie 2 ans à partir de la date de réception de la
commande. I-NOVA décline toutes responsabilités pour les dommages survenant à la suite de montage
ou d’utilisation non conformes.
Tous nos produits bénéficient d’une garantie légale contre tout défaut de modèle, de matière, de
fonctionnement et de fabrication pendant une période de 2 ans à compter de la date de réception de la
commande. Dans le cadre de cette garantie, le produit sera gratuitement réparé ou remplacé à
l’appréciation de I-NOVA. L’usure normale est exclue de la garantie.
La garantie I-NOVA prend fin dans les cas suivants :
Le produit n’est pas assemblé conformément au mode d’emploi.
Le produit n’est pas utilisé conformément au mode d’emploi.
Le produit à subi des modifications
Le produit a subi des réparations par des tiers autres que I-NOVA.
Le produit ne fonctionne plus ou est détérioré à cause de facteurs externes :
Dégâts des eaux, foudre, incendie, griffures, exposition à des températures extrêmes, intempéries, acides,
solvants, négligence ou mauvaise utilisation.

- 3-
Guide d’ assemblage
ETAPE 1
Connectez les 2 supports TV (horizontal)
avec la tige de liaison.
ETAPE 2
Installez le cadre support TV sur la colonne
Avec les boulons + écrous (4 pcs M8x20)
ETAPE 3
Fixer la colonne au meuble ou au mur.
(4pcs ST5 x 15)
(4pcs ST6 x 15)
ETAPE 4
Fixer le support tv vertical à l’arrière
de votre écran TV. (4 pcs M6x10)
ETAPE 5
Accrocher la television sur la colonne vertical
àl’aide du support installé.
Convient au TV 32’’-70’’

-4-
Utilisation
Connectez toutes les pieces , reportez vous à l’image 1
2.Le clavier LED affiche la position actuelle de l’ascenseur motorisé (82 cm).
3. Opération de montée : Appuyez et maintenez le bouton ‘’HAUT’’, la colonne monte, relachez
pour stopper.
4. Operation de déscente : Appuyez et maintenz le bouton ‘’BAS’’, la colonne descend, relachez
pour stopper.
5. Mémorisez une position :
a. Choisisez une hauteur
b. Appuyez sur La touche S (MEMOIRE)
c. Appuyez sur la touche 1
d. La hauteur actuelle sera mémorisée avec la touche 1.
Procéder de la même facon, pour mémoriser d’autre hauteur avec la touche 2,3,4
Appuyez sur haut ou bas pour stopper la course mémorisée du support tv.
Appuyez pendant 5 secondes sur le bouton stop de la télécommande pour que la colonne se
deplace a la hauteur de la mémoire 1.

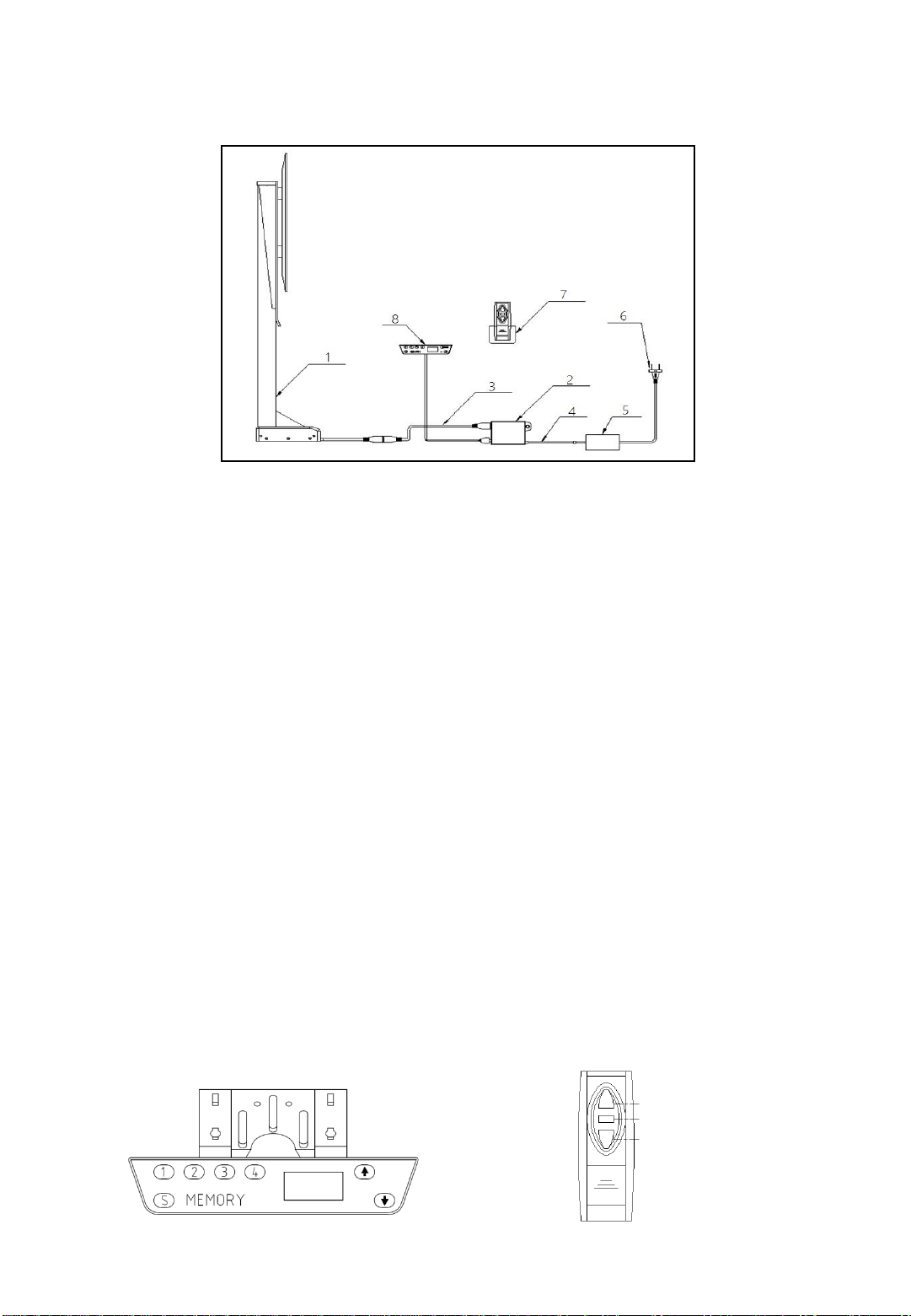

IMAGE 1
HAUT
STOP
BAS
HAUT
BAS

TV 32 ’’-70’’ 70 Kg
VESA MAX 600x400 mm

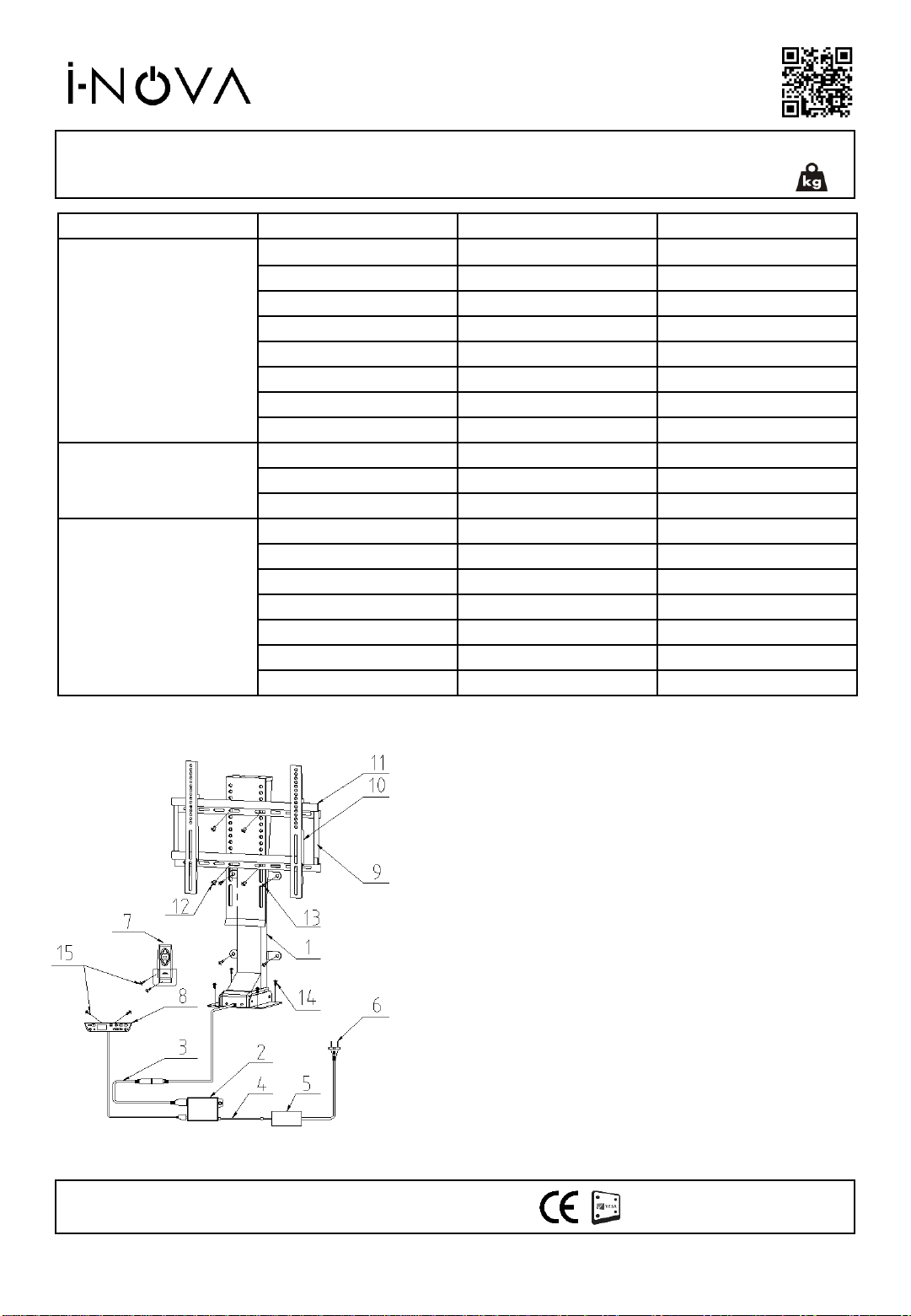

ENGLISH GUIDE
Section NO. PARTS Quantity
Control Section
1 Lift column 1
2 Control Box 1
3 Transit lineA 1
4 Transit line B 1
5 Power Adapter 1
6 Power line 1
7 Remote controller 1
8 Hand controller 1
Bracket Section
9 TV bracket connecting rod 2
10 TV bracket (vertical) 2
11 TV bracket (horizontal) 2
Accessory Package
12 Bolt + Nut M8x20 4
13 ST6x15 4
14 ST5x15 6
15 ST3x8 6
16 Tie 1
17 Wrench (6mm) 1
18 M6x10 4
X8 / X8B / X8S / X8SB / Z inova-france.fr
[e-mail]
-5-
Specifications
Input: 110~240VAC
Output power: 24VDC
Load capacity: 70Kg
Max speed: 25mm/s
Stroke: 1000mm
Min install dimension: 820mm
Operation temperature: 0-40℃
Duty cycle: Max 10%or 2 min on and 18 min off
Compatible mount type : floor, cabinet
VESA : 200x100,200x200,400x200,400x400,600x400 mm
Attention: DO NOT install upside down(ceiling).
It will cause damage to the product and TV.

-6-

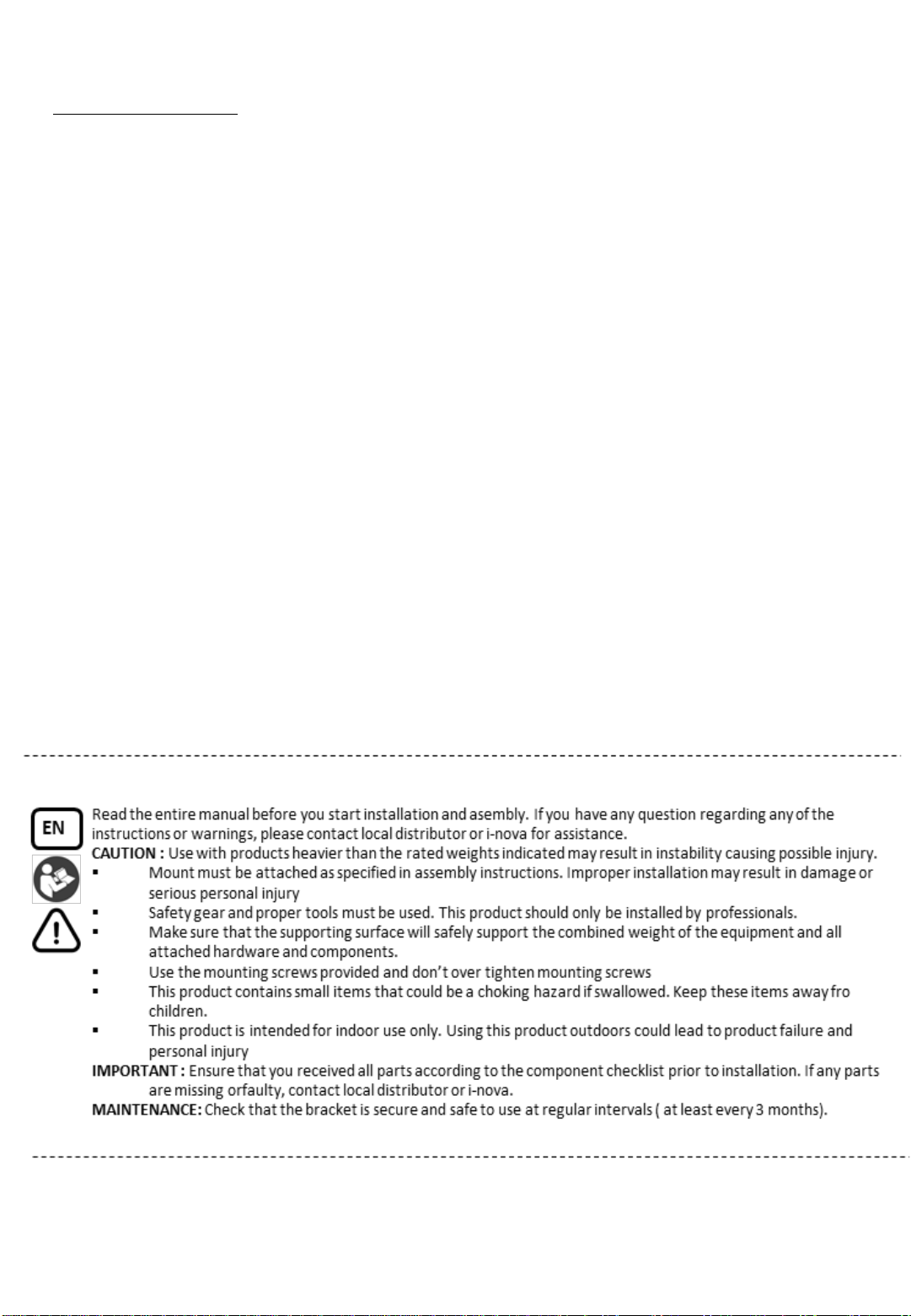

EN
I-NOVA thanks you for your purchase and remains at your disposal by e-mail:
[e-mail]
PLEASE OPEN THE CARTON CAREFULLY
PLACE THE SUPPORT ON A PROTECTED SURFACE TO PREVENT DAMAGE
THE PRODUCT MUST BE INSTALLED ACCORDING TO THE INSTRUCTIONS IN THE INSTRUCTIONS TO AVOID
DAMAGE OR INJURY.
About the Guarantee
All our motorized TV LIFT are guaranteed for 2 years from the date of receipt of the order. I-NOVA declines
all responsibility for damage occurring as a result of improper assembly or use.
All our products benefit from a legal guarantee against any defect in model, material, operation and
manufacturing for a period of 2 years from the date of receipt of the order. Under this warranty, the
product will be repaired or replaced free of charge at the discretion of I-NOVA. Normal wear and tear is
excluded from the warranty.
The I-NOVA warranty ends in the following cases:
The product is not assembled according to the instructions for use.
The product is not used in accordance with the instructions for use.
The product has undergone modifications
The product has undergone repairs by third parties other than I-NOVA.
The product no longer works or is damaged due to external factors:
Water damage, lightning, fire, scratches, exposure to extreme temperatures, weather, acids, solvents,
neglect or misuse.

-7-
Assembly guide
STEP1
Connect two TV bracket ( transverse) with
TV bracket connecting rod.
STEP 2
Install frame to TV mounting seat with bolt + nut
(4 pcs M8x20).
(Pay attention to the orientation of the bracket)
STEP 3
Fix the lift column to the wall
or cabinet by screw.
(4pcs ST5 x 15)
(4pcs ST6 x 15)
STEP 4
Install TV bracket ( vertical) on the back of the TV
with bolt. (4 pcs M6x10).
STEP 5
Hang TV on the upright column through
The installed bracket.
Suits for TV size 32-70 inches.

-8-
Direction of Use
Correctly connect all parts as picture 1
2.LED Handset will display current height of the tv lift (82 cm).
3. Rise operation : press and hold ‘’UP’’ button, desk will rise, release to Stop.
4. Down operation : press and hold ‘’DOWN’’ button, desk will fall, release to Stop .
5.How to memorize a position :
a. Pressing and holding UP or DOWN button to a height
b. Press S button
c. Press button 1
d. The height will be remembered by button 1.
The same way, the button 2,3,4 can remember the other heights.
After memory, press 1/2/3/4 button, TV lift will motion to the height it remembered.
Press ‘’UP’’ or ‘’DOWN’’ button during the memory motion. The motion will be stopped.
Press the stop key of the remote controller for 5 sec, the column will move to the position set by
memory 1.
PICTURE 1
