Insignia NS-24E340A13 Parts list manual

AUDIO/VIDEO
OUT
CABLE
¡NUESTRA PRIORIDAD, LA
ECOLOGÍA!
No le suministramos la Guía del usuario con el
producto, pero está disponible en línea.
Visite el sitio www.insigniaproducts.com,
haga clic en Support & Service (Asistencia y
servicio), ingrese el número de su modelo en
el campo Product Search (Búsqueda de
producto) y haga clic en Search (Búsqueda).
Identicación de los cables
Su televisor cuenta con varios tipos de conexiones para la conexión de otros equipos. Para obtener un
video de óptima calidad, conecte un equipo a la mejor conexión disponible.
Puede usar una toma HDMI para conectar un equipo con DVI a su televisor. Necesitará usar un
adaptador HDMI a DVI en un extremo del cable HDMI que se conecta a la toma del equipo con DVI.
Tipo de conexión Calidad de video Conector del cable
HDMI video/audio Óptima
Video de componentes
y audio analógico
Mejor
Buena
O
Video compuesto
y audio analógico
O
Este aparato está diseñado para ser soportado por un soporte de montaje en pared
listado por UL.
Advertencia
Vista frontal
Instalación de la base
1Coloque cuidadosamente el televisor con la pantalla hacia abajo, sobre una supercie
acolchonada y limpia para protegerlo de daños y rayones.
2 Fije la base a la columna de la base con el tornillo suministrado.
Instalación de un soporte para montaje en pared
1 Coloque cuidadosamente el televisor con la pantalla hacia abajo, sobre una supercie
acolchonada y limpia para protegerlo de daños y rayones.
2 Remueva los dos tornillos que jan la columna de la base a su televisor y extraiga la
columna de la base.
3 Fije el soporte de montaje en pared a su televisor usando los agujeros de montaje en la
parte posterior de su televisor. Vea las instrucciones que vienen con el soporte de
montaje en pared para la información de cómo colgar correctamente su televisor.
Conexión de un reproductor de DVD o de DVD
Blu-ray, un decodicador de cable, un receptor de
satélite, una videocámara o consola de videojuegos.
Usando un cable de HDMI (óptima)
Usando cables de componentes (mejor)
Usando un cable de AV (bueno)
Conexión a una toma de pared de antena/TV por cable
Conecte un cable coaxial a la toma de antena/TV por cable (ANT/CABLE) en la parte
posterior de su televisor y a la toma de pared de antena/TV por cable.

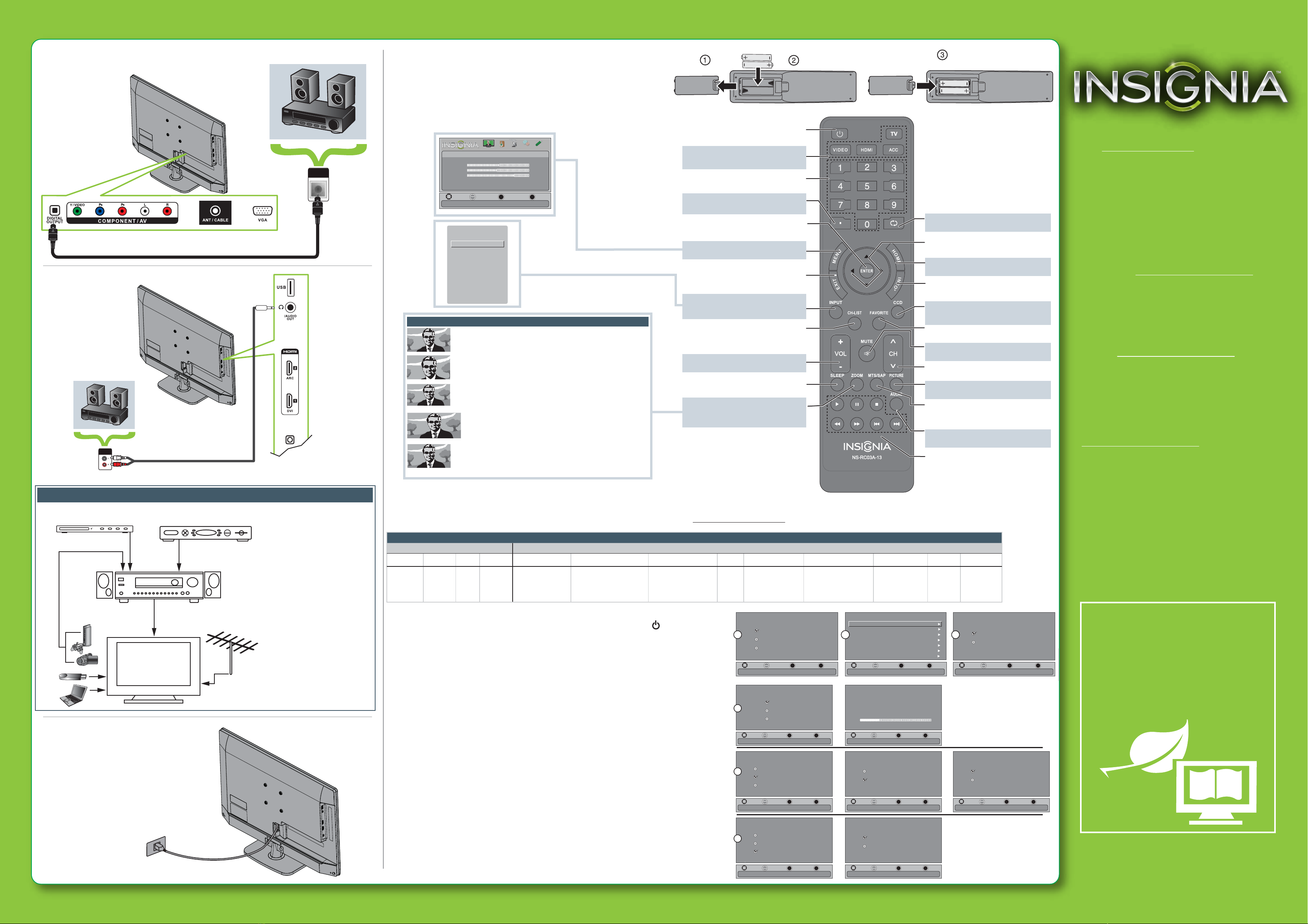

Conexión de un sistema de cine en casa
Usando el audio digital
Usando el audio analógico
Conexión de la alimentación
Enchufe el cable de alimentación de CA en la
toma de entrada de CA (AC IN) en la parte
posterior de su televisor y enchufe el otro
extremo del cable en un tomacorriente.
Televisor LED de 24 pulg., 1080p
GUÍA DE INSTALACIÓN
RÁPIDA
NS-24E340A13
Gracias
por su compra de este televisor Insignia de alta calidad.
Esperamos que disfrute de la calidad y abilidad de este
producto por muchos años.
_______________________________
Control remoto y 2
pilas AAA
Base para TV
Cable de
alimentación
Sensor del control remotoIndicador de encendido
Tornillo M4 (longitud 10 mm) (1)
Nota: no se suministra el cable.
AUDIO/VIDEO
OUT
Nota: no se suministran los cables.
Por favor, tome nota:
conecte su cable de video
amarillo a la toma verde
Y/Video.
Nota: no se suministra el cable.
Nota: no se suministra el cable.

Televisor LED de 24 pulg., 1080p IGUÍA DE INSTALACIÓN RÁPIDA I NS-24E340A13
AUDIO IN
OPTICAL
AUDIO IN
Encendido de su televisor por primera vez
1 Conecte el cable de alimentación de su televisor a un tomacorriente, luego presione (encendido). Se
muestra la pantalla Choose Your Menu Language (Escoja el Idioma del menú). Presione▲o▼para resaltar un
idioma y presione ENTER (Entrar).
2Presione ◄o►para seleccionar Auto o Manual y presione ENTER (Entrar) Si selecciona Auto, la fecha y la
hora se ajustan automáticamente con la señal de TV digital. Si selecciona Manual, puede cambiar la fecha y la
hora manualmente. Presione ENTER (Entrar).
3Presione ▲o▼para resaltar Home Mode (Modo de casa) o Retail Mode (Modo comercial), y presione ENTER
(Entrar). Si selecciona Retail Mode, aparecerá un mensaje para conrmar su selección. Seleccione Yes (Sí) o No.
El modo comercial (Retail mode) no permite ahorrar energía.
4Presione ▲o▼para resaltar Antenna (Antena), Cable (TV por cable) o Satellite Box (Receptor de satélite),
luego presione ENTER (Entrar).
A. Si selecciona Antenna (Antena), su televisor busca automáticamente los canales disponibles.
La búsqueda puede durar varios minutos.
B. Si selecciona Cable, un mensaje le pide si tiene un decodicador de cable.
• Seleccione No si ningún decodicador de cable está conectado. Su televisor buscará por los canales
disponibles. La búsqueda puede durar varios minutos.
• Seleccione Yes (Sí) si un decodicador de cable está conectado. Un mensaje le pide cómo está conectado
el decodicador de cable a su televisor:
• Seleccione AV, Component (Componentes) o HDMI si el decodicador está conectado a su televisor con
uno de estos cables. Lea el mensaje y presione ENTER (Entrar) para cerrar el asistente.
• Seleccione Coaxial si el decodicador está conectado a su televisor usando un cable coaxial. Lea el
mensaje y presione ENTER (Entrar) para comenzar la búsqueda de canales (sólo los canales de VHF).
C. Si selecciona Satellite Box (Receptor de satélite), un mensaje le pide cómo está conectado el receptor de
satélite a su televisor:
• Seleccione AV, Component (Componentes) o HDMI si el receptor de satélite está conectado a su
televisor con uno de estos cables. Lea el mensaje y presione ENTER (Entrar) para cerrar el asistente.
• Seleccione Coaxial si el receptor de satélite está conectado a su televisor usando un cable coaxial. Lea el
mensaje y presione ENTER (Entrar) para comenzar la búsqueda de canales (sólo los canales de VHF).
¡NUESTRA PRIORIDAD, LA
ECOLOGÍA!
No le suministramos la Guía del usuario con el
producto, pero está disponible en línea.
Visite el sitio www.insigniaproducts.com,
haga clic en Support & Service (Asistencia y
servicio), ingrese el número de su modelo en
el campo Product Search (Búsqueda de
producto) y haga clic en Search (Búsqueda).
REGRESAR
Para regresar al canal anterior.
Flechas
Para navegar en los menús de pantalla.
INICIO
Para abrir el menú de pantalla.
INFO*
Para abrir la información de estado del
televisor.
SUBTÍTULOS OPTATIVOS
Para activar y desactivar los subtítulos
optativos.
FAVORITOS
Para mostrar la lista de canales favoritos.
SILENCIAR
Para silenciar el sonido.
Canal
Para cambiar los canales del televisor.
IMAGEN
Selección del modo de video.
MTS/SAP
Para alternar entre mono, estéreo y audio
secundario para programas analógicos.
AUDIO
Selecciona el modo de audio.
Controles INlink
Para controlar los equipos compatibles
con HDMI-CEC conectados
a su televisor.
Encendido
Para encender o apagar su televisor.
Selección rápida de entradas
Para seleccionar otra fuente
conectada a su televisor.
Botones numéricos
Para ingresar los números de canales.
.
Para ingresar el número de un
subcanal digital (ejemplo 4.1)
ENTRAR
Para conrmar las selecciones o los
cambios.
MENÚ
Para abrir el menú de pantalla.
SALIR
Para cerrar el menú de pantalla.
ENTRADA
Para abrir la lista de fuentes de
entrada.
LISTA DE CANALES
Para abrir la lista de canales.
Volumen
Para cambiar el volumen.
APAGADO AUTOMÁTICO
Para ajustar el temporizador de
apagado automático.
ZOOM
Para cambiar cómo se muestra la
imagen en la pantalla.
Antena o TV
por cable
(sin decodicador)
Reproductor de discos Blu-ray/
reproductor de DVD/VCR Decodicador de cable o receptor
de satélite
Receptor de AV
Consola de videojuegos
o cámara
Unidad ash USB
Computadora
Conexión de un sistema de cine en casa con múltiples dispositivos
Le recomendamos que conecte la
toma de salida HDMI (HDMI
OUT) del receptor AV a la toma
HDMI 2 (ARC) de su televisor.
En las siguientes situaciones el
cable HDMI enviará el audio
Dolby Digital al receptor de AV de
modo que usted no necesite
conectar un cable de audio digital
por separado:
• Tiene una consola de
videojuegos conectada a una
de las tomas HDMI de su
televisor.
• Cuando vea un programa a
través de la antena o TV por
cable conectada a la toma de
antena/TV por cable
(ANT/CABLE).
Vista frontal
Instalación de la base
1Coloque cuidadosamente el televisor con la pantalla hacia abajo, sobre una supercie
acolchonada y limpia para protegerlo de daños y rayones.
2 Fije la base a la columna de la base con el tornillo suministrado.
Instalación de un soporte para montaje en pared
1 Coloque cuidadosamente el televisor con la pantalla hacia abajo, sobre una supercie
acolchonada y limpia para protegerlo de daños y rayones.
2 Remueva los dos tornillos que jan la columna de la base a su televisor y extraiga la
columna de la base.
3 Fije el soporte de montaje en pared a su televisor usando los agujeros de montaje en la
parte posterior de su televisor. Vea las instrucciones que vienen con el soporte de
montaje en pared para la información de cómo colgar correctamente su televisor.
Conexión de un reproductor de DVD o de DVD
Blu-ray, un decodicador de cable, un receptor de
satélite, una videocámara o consola de videojuegos.
Usando un cable de HDMI (óptima)
Usando cables de componentes (mejor)
Usando un cable de AV (bueno)
Conexión a una toma de pared de antena/TV por cable
Conecte un cable coaxial a la toma de antena/TV por cable (ANT/CABLE) en la parte
posterior de su televisor y a la toma de pared de antena/TV por cable.
Conexión de un sistema de cine en casa
Usando el audio digital
Usando el audio analógico
Conexión de la alimentación
Enchufe el cable de alimentación de CA en la
toma de entrada de CA (AC IN) en la parte
posterior de su televisor y enchufe el otro
extremo del cable en un tomacorriente.
ESPAÑOL 12-0346
Nota: no se suministra el cable.
Nota: no se suministra el cable.
OK
ENTER
MENU EXIT
PICTURE AUDIO CHANNELS SETTINGS PHOTOS
Picture Mode
Brightness
Contrast
Color
Advanced Video
Reset Picture Settings
Energy Savings
48
46
75
MOVE EXIT
PREVIOUS
SELECT
Adjust settings to affect picture quality
Normal:
Muestra la relación de aspecto original de 4:3 con barras negras
verticales al lado izquierdo y derecho de la pantalla.
Zoom:
Expande la imagen para llenar la pantalla. La parte inferior y superior de
la imagen puede estar cortada.
Ancha:
Use esta opción para ver el contenido grabado en la relación de aspecto
de 16:9 (Pantalla ancha).
Cine:
Estira la imagen a los bordes pero mantiene una imagen clara en el
centro.
Auto:
Ajusta automáticamente la imagen según el tamaño de la pantalla y del
programa de televisión. Nota: auto está disponible solamente cuando el
zoom automático (Auto Zoom) está activado (On) en el menú de los
canales (CHANNELS).
Opciones de relación de aspecto
Picture Channels Settings PhotosAudio
Garantía limitada de un año
Visite www.insigniaproducts.com para obtener más
detalles.
¿Necesita ayuda adicional?
¡Consulte su Guía del usuario en línea!
Esta guía completa incluye desde las
informaciones básicas hasta las
funcionalidades más avanzadas. No le
suministramos la Guía del usuario con el
producto, pero está disponible en línea.
Visite el sitio www.insigniaproducts.com,
haga clic en Support & Service (Asistencia y
servicio), ingrese el número de su modelo
en el campo Product Search (Búsqueda de
producto) y haga clic en Search (Búsqueda).
Visite nuestro foro de comunidades en
línea en www.insigniaproducts.com para
obtener informaciones útiles de otras
personas que compraron un televisor
Insignia.
Estamos a su disposición
www.insigniaproducts.com
Para el servicio al cliente llame al:
877-467-4289 (mercados
estadounidense y canadiense)
Distribuido por Best Buy Purchasing, LLC, 7601 Penn Avenue
South, Richeld, MN 55423-3645 E.U.A.
© 2012 BBY Solutions, Inc.
Todos los derechos reservados. INSIGNIA es una marca
comercial de BBY Solutions Inc., registrada en algunos países.
Todos los otros productos y los nombres de marca son marcas
comerciales de sus respectivos dueños.
Códigos de TV para control remoto universal
Control remoto universal Decodificadores de TV por cable/receptores de satélite
One for All Philips RCA Sony Cablevision Charter Comcast Cox Direct TV Dish Network Time Warner Tivo Verizon
0054 0198,
0490
135 1326,
1463
0198,
0490
400, 450, 461, 456,
10463, 1463, 0463
0091068, 069, 078,
096, 100, 164,
168, 229, 026
2002, 1204, 1423, 1517,
0171, 1963, 0463, 1463,
0842, 1326, 167, 415, 424,
450, 456, 461, 507, 523, 567,
577, 586
10171, 11204, 11326,
11517, 11564, 11641,
11963, 12002
720068, 069,
078, 096,
100, 164,
168, 229,
026
10171, 11204, 11326,
11463, 11517, 11641,
11780, 11785, 11892,
11963, 12002
Programación de su control remoto
Para programar su control remoto universal para que funcione con su televisor nuevo Insignia, consulte la siguiente tabla para encontrar los códigos comunes. Si encuentra problemas
al programar su control remoto o necesita un código diferente para el control remoto, visite www.insigniaproducts.com para obtener los últimos códigos para control remoto.
Conguración y uso de su control remoto
1 Presione el botón de liberación situado en la parte posterior del control
remoto para remover la cubierta del compartimiento de las pilas.
2 Inserte dos pilas AAA en el compartimiento de pilas. Verique que los
símbolos + y – en las pilas correspondan con los símbolos + y – en el
compartimiento de las pilas.
3 Vuelva a colocar la cubierta
OK
ENTER
MENU EXIT
MOVE EXIT
PREVIOUS
SELECT
Select if you have a satellite box.
Antenna
Cable
Satellite Box
OK
ENTER
MENU EXIT
MOVE EXIT
PREVIOUS
SELECT
Select if you have cable service.
Antenna
Cable
Satellite Box
Choose Your TV Source
OK
ENTER
MENU EXIT
MOVE EXIT
PREVIOUS
SELECT
Select Antenna if using an antenna for standard or HD TV.
Antenna
Cable
Satellite Box
Choose Your TV Source
OK
ENTER
MENU EXIT
MOVE EXIT
PREVIOUS
SELECT
Reduces total power consumption.
Home Mode
Retail Mode
Choose Your Picture Mode
OK
ENTER
MENU EXIT
If Automatic, options are automatically set by TV source.
MOVE EXIT
PREVIOUS
SELECT
Mode
Time Zone
Daylight Savings
Year
Month
Day
Time
Choose Your Time Setting
Manual
Pacific
On
2011
Jan
1
12:25 AM
OK
ENTER
MENU EXIT
MOVE EXIT
PREVIOUS
SELECT
Set menu language to English, Français, or Español.
English
Français
Español
Choose Your Menu Language
3
5A
5B
5C
24
OK
ENTER
MENU EXIT
MOVE EXIT
PREVIOUS
SELECT
Select if using an antenna for standard or HD TV.
Channel scan may take 20+ minutes.
Scanning for Channels
Digital Channels0
Analog Channels0
OK
ENTER
MENU EXIT
MOVE EXIT
PREVIOUS
SELECT
Yes
Do you have a Cable Box?
Yes
No
OK
ENTER
MENU EXIT
MOVE EXIT
PREVIOUS
SELECT
Coaxial
AV, Component, or HDMI
How did you connect the cable box to the TV?
OK
ENTER
MENU EXIT
MOVE EXIT
PREVIOUS
SELECT
Coaxial
AV, Component, or HDMI
How did you connect the satellite box to the TV?
Choose Your TV Source
INPUT SOURCE
TV
AV
Component
VGA
USB
HDMI1
HDMI2
