Insignia NS-39L400NA14 Parts list manual

COMPONENT OUT
Antes de usar su producto nuevo, lea estas instrucciones para evitar cualquier daño.
Base para televisor
Cable de
alimentación
DIGI TAL
OUTPUT
(OPTICAL)
AUDIO
L R Y/VIDEO PBPR
COMP ONE NT IN
AV IN
VGA PC/DVI AUDIO IN
PC IN
ANT/
CABL E IN
DIGI TAL
OUTPUT
(OPTICAL)
AUDIO
L R Y/VIDEO PBPR
COMP ONE NT IN
AV IN
VGA PC/DVI AUDIO IN
PC IN
ANT/
CABL E IN
DIGI TAL
OUTPUT
(OPTICAL)
AUDIO
L R Y/VIDEO PBPR
COMP ONE NT IN
AV IN
VGA PC/DVI AUDIO IN
PC IN
ANT/
CABL E IN
Tornillos M5
Nota: la apariencia actual de su televisor podría ser diferente de las ilustraciones en esta guía.
Sensor del control remoto
Indicador de encendido
Toma de alimentación
Nota: las ilustraciones no corresponden necesariamente al diseño de su televisor.
GUÍA DE
INSTALACIÓN
RÁPIDA
Televisor con LCD de 39 pulg.
NS-39L400NA14 - O -
REALIZACIÓN DE LAS CONEXIONES
¿Cómo puedo mirar televisión (receptor de cable o satélite) o conectar un equipo tal
como un reproductor de DVD o de discos Blu-ray, un sistema de videojuegos, o una
videocámara?
¿Cómo conectar mi televisor a una antena o una toma de TV por cable de pared?
CABLE
VERSO
HDMI 2
HDMI 1
(DVI+ ARC)
HDMI 3
/
AUDIO
OUT
USB
HDMI IN
HDMI 2
HDMI 1
(DVI+ARC)
HDMI 3
/
AUDIO
OUT
USB
HDMI IN
Accesorios incluidos
Nota: las tomas de video de
componentes y de AV están
compartidas. Esto signica que se
puede conectar solo un equipo de
video de componentes o de AV a la
vez. Le sugerimos usar HDMI si su
equipo lo admite.
Nota: conecte el enchufe amarillo del
cable de video a la toma verde de
Y/VIDEO en la parte posterior de su
televisor.
Tomas de multiuso: se puede
enchufar cualquier equipo que usa
HDMI en cualquier toma HDMI. Sin
embargo, un equipo ARC o DVI debe
conectarse a la toma HDMI1
(DVI+ARC). Reérase a las instrucciones
que vienen con su equipo ARC o DVI
para obtener más información.
Nota: la toma HDMI1 (ARC+DVI) es
una toma compartida. Esto signica
que se puede conectar solo un equipo
ARC o de DVI a la vez.
¿Cómo preparar mi televisor para montaje en pared?
(no se debe usar con una base de televisor)
AColoque cuidadosamente el televisor con la pantalla hacia abajo, sobre una supercie
acolchonada y limpia para proteger la pantalla de daños y rayones.
BRemueva los tornillos que jan la columna de la base a su televisor y extraiga la columna de
la base.
CVea las instrucciones que vienen con el soporte de montaje en pared para la información
de cómo montar correctamente su televisor.
PARA EMPEZAR
¿Cómo jar la base a mi televisor? (no para el montaje en pared)
AColoque cuidadosamente el televisor con la pantalla hacia abajo, sobre una supercie
acolchonada y limpia para proteger la pantalla de daños y rayones.
BAsegúrese de que la parte ancha de la base del soporte se encuentre orientada hacia el
frente de su televisor, asegure la base al televisor con los cuatro tornillos M5 suministrados.
Control remoto
y dos pilas AAA
Tornillos M5 (8 mm de longitud) (4)
Gracias
por su compra de este televisor Insignia
de alta calidad. Esperamos que disfrute
de la calidad y abilidad de este
televisor por muchos años.
¡CONSULTE SU GUÍA DEL
USUARIO EN LÍNEA!
No le suministramos la Guía del usuario con el
producto, pero está disponible en línea.
Visite el sitio www.insigniaproducts.com, haga
clic en Support & Service (Asistencia y
servicio). Ingrese el número de modelo en el
campo Manual, Firmware, Drivers &
Product Information (Guía, Firmware,
Controladores e Información del Producto),
y haga clic en .
¿Qué cables tiene usted?
Su televisor cuenta con varias tomas para la conexión de otros
equipos. Para obtener un video de óptima calidad, conecte un equipo
a la mejor conexión disponible. Se debe usar el cable suministrado
con sus equipos.
Nota:
: se puede usar la toma HDMI 1 (DVI) para conectar un equipo con
DVI a su televisor. Conecte un adaptador HDMI a DVI en un extremo del
cable HDMI. El adaptador se conecta a la toma DVI del equipo Reérase a
su Guía del usuario en línea para más información sobre los varios tipos de
HDMI (ARC y DVI).
Características
Vista frontal
Vista posterior
¡CUIDADO!
No enchufe el cable de
alimentación hasta
que los otros equipos
sean conectados.
CALIDAD DE VIDEO
ÓPTIMA
MEJOR
BUENA
BUENA
Video y audio HDMI
Video de componentes y audio analógico
Video compuesto y audio analógico
Video y audio coaxial
TIPO DE TOMA CONECTOR DEL CABLE Usando un cable de HDMI (ÓPTIMA)
Usando cables de componentes (MEJOR)
- O -
Usando un cable de AV
(BUENA)
Opción de cable de componentes
Opción de cable de AV

V1 ENGLISH 12-1348
HDMI 2
HDMI 1
(DVI+ARC)
HDMI 3
/
AUDIO
OUT
USB
HDMI IN
OPTICA L
AUDIO IN
MOVE EXIT
PREVIOUS
SELECT
English
Choose your Menu Language
Español
Français
Set menu language to English, , or
Fran aisç Español.
OK
ENTER
MENU EXIT
MOVE EXIT
PREVIOUS
SELECT
OK
ENTER
MENU EXIT
Picture Mode
Brightness
Contrast
Color
Tint
Custom
50
Sharpness
Advanced Video
Backlight
50
50
0
50
30
Adjust settings to affect picture quality.
DIGI TAL
OUTPUT
(OPTICAL)
AUDIO
L R Y/VIDEO PBPR
COMP ONE NT IN
AV IN
VGA PC/DVI AUDIO IN
PC IN
ANT/
CABL E IN
TV SETUP
INPUT SOURCE
TV
HDMI1
HDMI2
HDMI3
Component/AV
VGA
USB (Photos)
TELEVISOR LCD DE 39 pulg. I GUÍA DE INSTALACIÓN RÁPIDA I NS-39L400NA14
- O -
BARRA DE SONIDO
BARRA DE SONIDO
Usando audio digital
Usando audio analógico
Nota: reérase a las instrucciones que vinieron
con sus altavoces para obtener más información.
Nota: reérase a las instrucciones que vinieron
con sus altavoces para obtener más información.

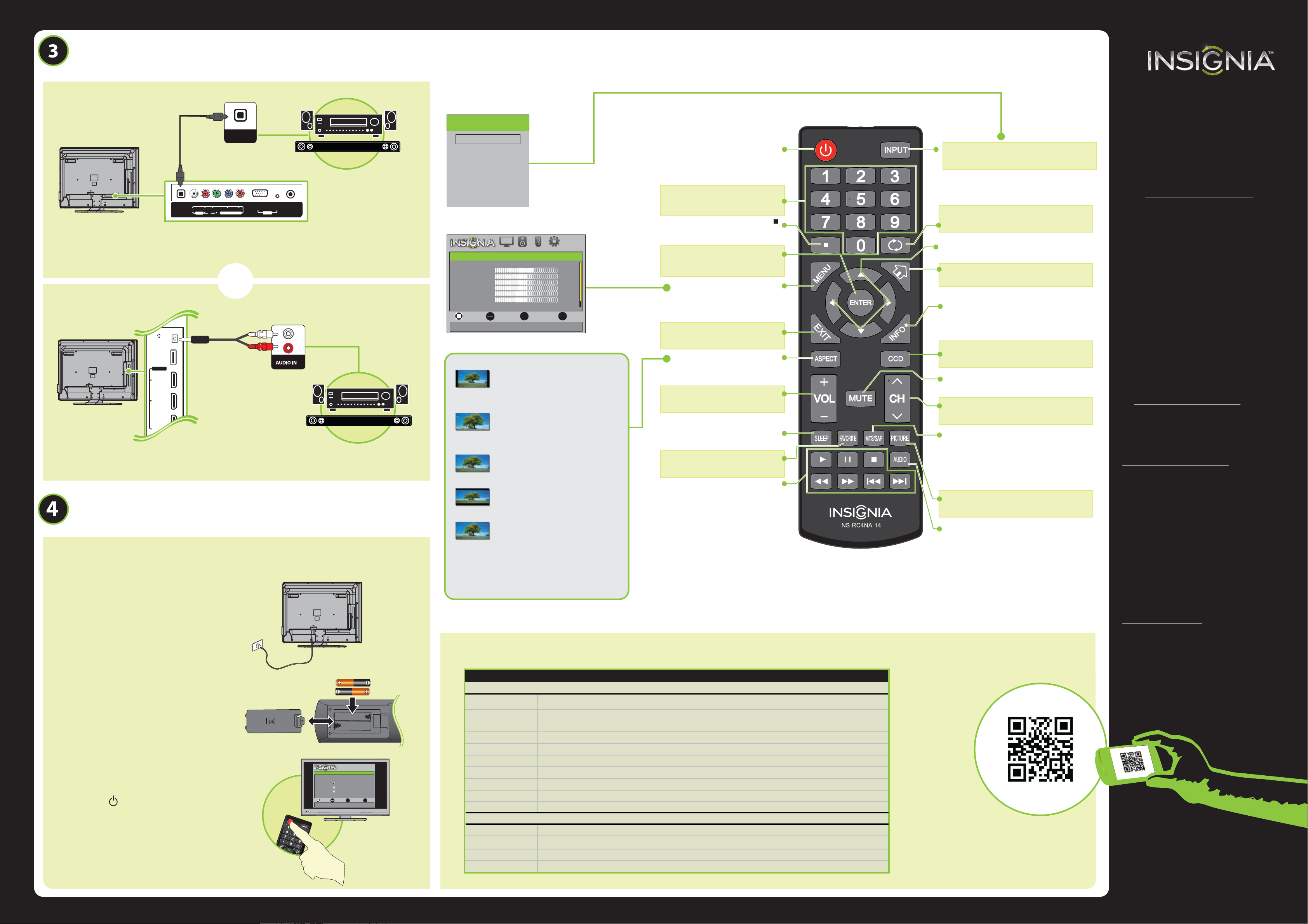

CONEXIÓN DE LOS EQUIPOS DE AUDIO
¿Cómo conectar mi televisor a altavoces externos?
ENCENDIDO DE MI TELEVISOR
¿Cuándo puedo encender mi televisor?
Uso de su control remoto
PICTURE AUDIO CHANNELS SETTINGS
V2 ESPAÑOL 12-1348
REGRESAR
Para regresar al canal anterior.
Flechas
Para navegar en los menús de pantalla.
INICIO
Para abrir el menú de pantalla.
INFO*
Para abrir la información de estado del televisor.
SUBTÍTULOS OPTATIVOS
Para activar y desactivar los subtítulos optativos.
SILENCIAR
Para silenciar el sonido.
Canal
Para cambiar los canales del televisor.
MTS/SAP
TV analógica: para alternar entre mono,
estéreo y audio secundario para programas
analógicos.
TV digital: para seleccionar el idioma del audio
para el canal actual.
IMAGEN
Para seleccionar el modo de video.
AUDIO
Para seleccionar el modo de audio.
Botones numéricos
Permiten ingresar números de canal y la
contraseña de los controles de los padres.
Para ingresar el número de un
subcanal digital (ejemplo 4.1)
ENTRAR
Para conrmar las selecciones o los
cambios.
MENÚ
Para abrir el menú de pantalla.
SALIR
Para cerrar el menú de pantalla.
RELACIÓN DE ASPECTO
Para cambiar cómo se muestra la
imagen en la pantalla.
Volumen
Para cambiar el volumen.
APAGADO AUTOMÁTICO
Para ajustar el temporizador de
apagado automático.
FAVORITOS
Para mostrar la lista de canales favoritos.
Controles de medios INlink
Para controlar los equipos
compatibles con HDMI-CEC
conectados a su televisor.
NORMAL: : la relación de aspecto original
está conservada. Barras negras se muestran si
el contenido no es de pantalla ancha (16:9).
ZOOM: expande la imagen para llenar la
pantalla. La parte inferior y superior de la
imagen puede estar cortada.
WIDE (ANCHA): use esta opción para ver el
contenido grabado en la relación de
aspecto de 16:9 (Pantalla ancha).
CINE: estira la imagen a los bordes pero
mantiene una imagen clara en el centro.
AUTO : ajusta automáticamente la imagen
según el tamaño de la pantalla y del
programa de televisión. Seleccione esta
opción si no sabe que relación de aspecto
escoger. Nota: Auto sólo está disponible
cuando la relación de aspecto automática
(Auto Aspect Ratio) en el menú de canales
(CHANNELS) está activada (On).
¿Cuál son las opciones de tamaño de pantalla?
ENTRADA
Para abrir la lista de FUENTES DE ENTRADA.
Encendido
Para encender o apagar su televisor.
1 Conecte el cable de alimentación en la
toma AC IN (Entrada de CA) en la parte
posterior de su televisor.
2Enchufe el otro extremo del cable de
alimentación en un tomacorriente.
3 Instale las pilas del control remoto.
4Presione (encendido) en su control remoto.
5Siga las instrucciones de pantalla.
Puede encender su televisor después de haber jado la base del televisor o de haberlo
montado en pared y que todos los equipos son conectados.
Garantía limitada de un año
Visite www.insigniaproducts.com para
obtener más detalles.
¿Necesita ayuda adicional?
¡Consulte su Guía del usuario en línea! Esta
guía completa incluye desde las
informaciones básicas hasta las
funcionalidades más avanzadas. No le
suministramos la Guía del usuario con el
producto, pero está disponible en línea.
Visite el sitio www.insigniaproducts.com,
haga clic en Support & Service (Asistencia
y servicio). Ingrese el número de modelo en
el campo Manual, Firmware, Drivers e
Product Information (Guía, Firmware,
Controladores e Información del Producto),
y haga clic en .
Visite nuestro foro de comunidades en línea
en www.insigniaproducts.com para obtener
informaciones útiles de otras personas que
compraron un televisor Insignia.
Estamos a su disposición
www.insigniaproducts.com
Para el servicio al cliente llame al:
877-467-4289
(mercados estadounidense y canadiense)
INSIGNIA es una marca comercial registrada
de BBY Solutions, Inc.
Registrada en ciertos países.
Distribuido por Best Buy Purchasing, LLC,
7601 Penn Av. South, Richeld, MN 55423 E.U.A.
© 2013 BBY Solutions, Inc.
Todos los derechos reservados
1-877-467-4289
www.insigniaproducts.com
Cablevision 068, 069, 078, 096, 100, 164, 168, 229, 026
Charter 2002, 1204, 1423, 1517, 0171, 1963, 0463, 1463, 0842, 1326, 167, 415, 424, 450, 456, 461,
507, 523, 567, 577, 586
Comcast 10171, 11204, 11326, 11463, 11517, 11641, 11780, 11785, 11892, 11963, 12002
Cox 1326, 1463
Direct TV 10171, 11204, 11326, 11517, 11564, 11641, 11963, 12002
Dish Network 720
Time Warner 400, 450, 461, 456, 10463, 1463, 0463
Tivo 0091
Verizon 0198, 0490
One for All 0054
Philips 0198, 0490
RCA 135
Sony 068, 069, 078, 096
Ya tengo un control remoto universal. ¿Cómo lo puedo programar para controlar mi televisor?
CÓDIGOS DE TV PARA CONTROL REMOTO UNIVERSAL
DECODIFICADOR DE CABLE, RECEPTOR DE SATÉLITE U OTRO DECODIFICADOR
Si ya tiene un control remoto universal y quiere programarlo para funcionar con su televisor en lugar de usar
el control remoto de Insignia suministrado, reérase a la tabla de los códigos comunes.
Para una lista actualizada de los códigos para
otros proveedores de cable y marcas de
controles remotos universales, escanee este
código QR o visite el sitio
www.insigniaproducts.com/remotecodes
CONTROLES REMOTOS UNIVERSALES
