- 12채널 입력, 3채널 출력, 4보조 출력
12개의 모노 채널 입력과 스테레오 메인 출력, 모노 출력 그리고 기기의 편리한 사용을 위하여 4개의 보조 출력이
내장되어 있습니다.
- 외부기기 스테레오 / 모노 입력 기능 (AUX RETURN)
외부 효과기기를 사용자의 편의에 따라 사용하실 수 있도록 외부기기 입력 기능이 내장되어 있습니다.
- 입•출력 신호 확인 기능 (PFL / AFL FUNCTION)
각 채널에 입력된 신호의 조정 상태 및 각 출력으로 송출되는 신호의 조정상태를 헤드폰으로 확인할 수 있습니다.
- EQUALIZER
사용자의 취향에 따라 음색을 조절할 수 있도록 각 입력 채널에 3밴드(HIGH, MID, LOW) 그래픽 이퀄라이져가
내장되어 있으며 GAIN은 ±12dB입니다.
- 콘덴서 마이크 전원 (PHANTOM POWER)
콘덴서 마이크를 사용할 수 있도록 설계되어 있고 전원은 +48V입니다.
1. 전원 코드를 콘센트에 꽂아 주십시오. (AC 220V에만 사용 가능)
2. 전면 판넬의 모든 스위치는 꺼짐 위치에, 모든 볼륨류는“0”에 위치시키고 입력 선택 스위치는 각 채널에
연결된 기기에 맞게 위치 시키십시오.
3. 전원 스위치를 누르면 본 기기는 동작합니다.
4. 입력에 CD, DECK, MIC 등을 연결하여 사용하고자 하는 채널의 채널 모니터 스위치를 누르고 헤드폰으로
방송준비 상태를 확인하여 주십시오. (TRIM 볼륨을 이용하여 입력 이득을 조절하여 주십시오)
5. 입력 채널 음량 조절기를 각각 원하는 음량의 오디오 믹싱이 되도록 적절히 조절하시고 출력 레벨은 출력
채널 음량 조절기로 조절하여 주십시오.
6. 출력을 헤드폰과 LED 레벨 메터로 모니터하면서 원하는 음질로 조절하십시오.

PROFESSIONAL AUDIO MIXER
3
MX-1243

PROFESSIONAL AUDIO MIXER
4MX-1243
1. 입력 신호 이득 조절기 (TRIM)
입력 신호의 이득을 조절하는 볼륨으로서, 조절범위는 44dB입니다.
2. 마이크 / 라인 입력 선택 스위치
입력을 선택하는 스위치이며 스위치의 위치가 ( )일 경우는 마이크 선택이며, ( )일 경우는 라인 입력을
선택합니다.
3. 음색 조절기 (3 BAND EQUALIZER)
입력신호를 보다 풍부한 음색으로 맞추어 사용할 수 있도록 설계되어 있는 3밴드 이퀄라이져입니다.
(고음 12kHz, 중음 2.5kHz, 저음 80Hz)
4. 보조 출력 1, 2 음량 조절기 (AUX 1, 2)
각 채널의 입력 신호를 보조 출력 1, 2로 출력하고자 할 때 그 신호의 양을 조절하는 조절기로서 입력 채널
조절기의 전단(PRE)에 위치하여 입력 채널 음량 조절기의 영향을 받지 않습니다.
5. 보조 출력 3, 4 음량 조절기 (AUX 3, 4)
각 채널의 입력 신호를 보조 출력 3, 4로 출력하고자할때그신호의양을조절하는 조절기로서 입력 채널
음량 조절기의 후단(POST)에 위치하므로 채널 음량 조절기의 영향을 받습니다.
6. 입력 신호 분배기 (PAN POT)
각 채널의 입력 신호를 좌/우 출력 채널로 적절히 분배하는 조절기입니다. 두개의 모노 채널로 스테레오를
실현시킬 수 있습니다.
7. 피크 레벨 표시기
각 채널별 입력 레벨이 과도하게 높으면, 출력이 클리핑되기 3dB 전부터 LED 램프가 점등됩니다.
8. 채널 모니터 스위치 (PFL)
각 채널의 입력 신호를 출력으로 보내기전에 이 확인 스위치에 의해 헤드폰으로 미리 확인할 수 있습니다.
9. 입력 채널 음량 조절기 (FADER)
각 채널에 입력된 신호의 출력 레벨을 조정하는 조절기입니다. 사용하지 않는 채널의 조절기는 아래쪽으로
내려주시기 바랍니다.
10. 출력 레벨 표시기
스테레오 (L, R) 및 모노 출력 단자로 출력되는 신호의 양을 나타내는 표시기입니다.
11. 전원 스위치
이 스위치를 누르면 기기에 전원이 공급되며 전원 표시기가 점등됩니다. 이 기기의 전원을 끊을 때는 반드시
파워 앰프의 전원을 먼저 꺼 주십시오.
12. 콘덴서 마이크 전원 스위치 (PHANTOM POWER)

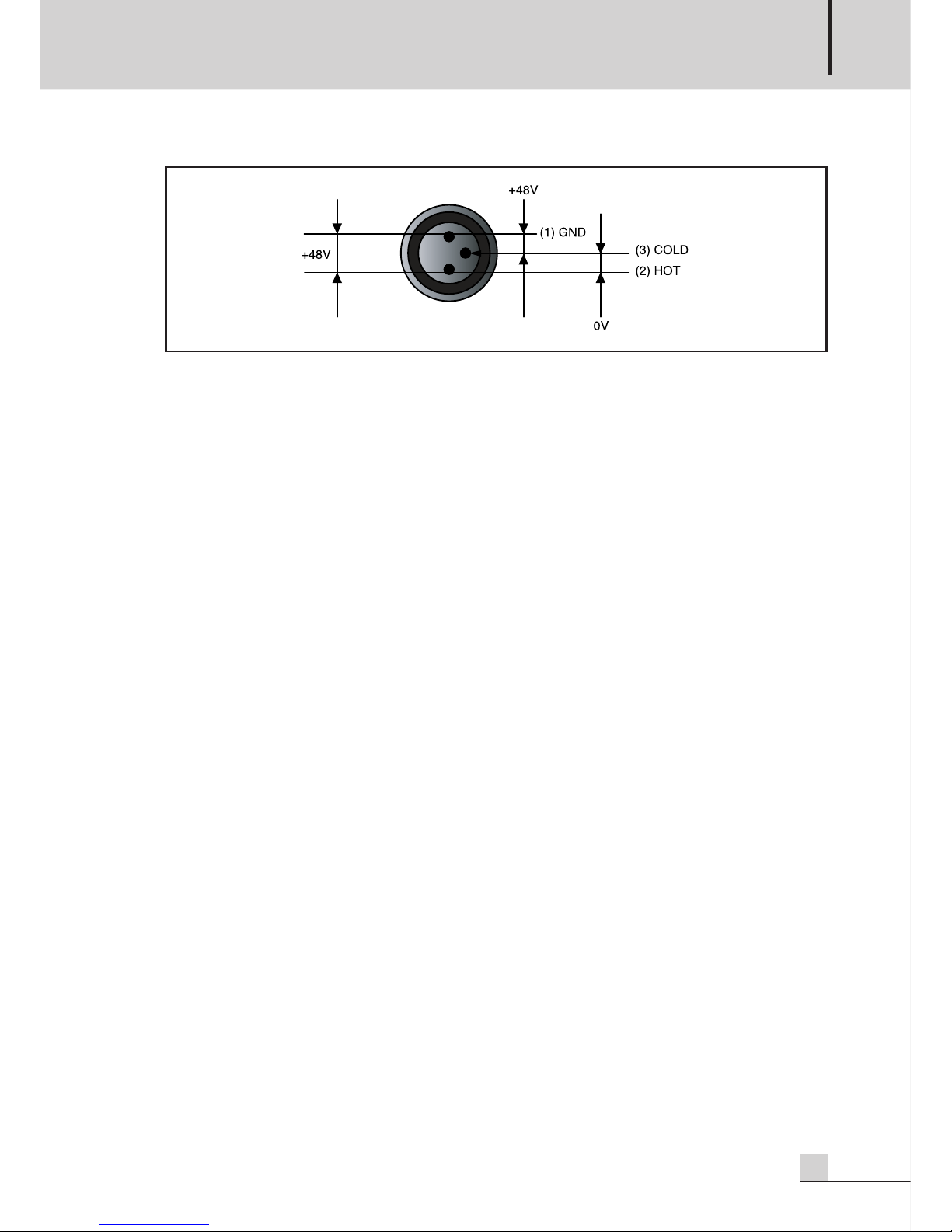

콘덴서 마이크를 사용하고자할때이스위치를 켜면 모든 채널에 +48V의 콘덴서 마이크 전원이 XLR 잭의
2번과 3번 핀에 공급되며 표시기가 점등됩니다. 이 전원은 마이크에 평형으로 공급되기 때문에 콘덴서 마이크가
아닌 다른 마이크를 연결하여도 무리가 없습니다. 단 다른 종류의 마이크 사용시에는 플러그 배선이 비평형이
되지 않도록 유의 바랍니다.
※주의: 입력 채널의 이득 조절기, 음량 조절기 및 출력 음량 조절기가 최소로 되어 있지 않은 상태에서 이
스위치를 켜면 DC +48V의 순간적인 전압이 마이크 초단회로에 인가되어 상당한 충격전압이 발생
하여 스피커에 무리가 갈 우려가 있습니다.

PROFESSIONAL AUDIO MIXER
5
MX-1243
13. 입•출력 신호 확인 표시기 (PFL/AFL)
입력 신호 채널 모니터 스위치를 누르거나 보조출력 모니터 스위치를 눌렀을 때 이 표시기는 점등됩니다.
14. 보조 기기 입력 신호 조절기
보조 기기 입력 잭을 통하여 들어오는 신호의 양을 조절하는 조절기입니다. 만일 신호 플러그가 L/MONO에
꽂혀 있으면 좌/우 채널로 동시에 입력됩니다.
15. 보조 출력 조절기
보조 출력 단자로 송출되는 출력의 양을 조절하는 조절기입니다.
16. 보조 출력 모니터 스위치 (AFL)
보조 출력 단자로 송출되는 신호를 이 확인 스위치에 의해 헤드폰으로 확인할 수 있습니다.
17. 보조 입력 신호 분배기 (BAL)
보조 기기 입력 신호의 바란스를 조절하는 조절기입니다. 이 조절기가 가운데 위치하면 신호는 좌/우 채널로
동시에 보내집니다.
18. 헤드폰 음량 조절기
헤드폰 잭으로 출력되는 신호의 양을 조절하는 조절기입니다.
19. 헤드폰 잭
스테레오 헤드폰으로 출력을 모니터링하는 잭으로서 다음의 3가지 신호를 모니터할 수 있습니다.
1) 스테레오 주 출력 신호를 모니터링할 수 있습니다.
2) PFL 스위치를 눌렀을 때 입력 채널 음량 조절기에 의해 음량 조절이 되기 직전의 신호를 모니터링할 수 있습니다.
3) AFL 스위치를 눌렀을 때 보조 출력 조절기에 의해 음량이 조절되어진 신호를 모니터링할 수 있습니다.
20. 출력 채널 음량 조절기 (MASTER FADER)
각 입력 채널로부터 믹싱된 스테레오 주 출력 및 모노 출력의 음량을 조절하는 조절기입니다.

PROFESSIONAL AUDIO MIXER
6MX-1243

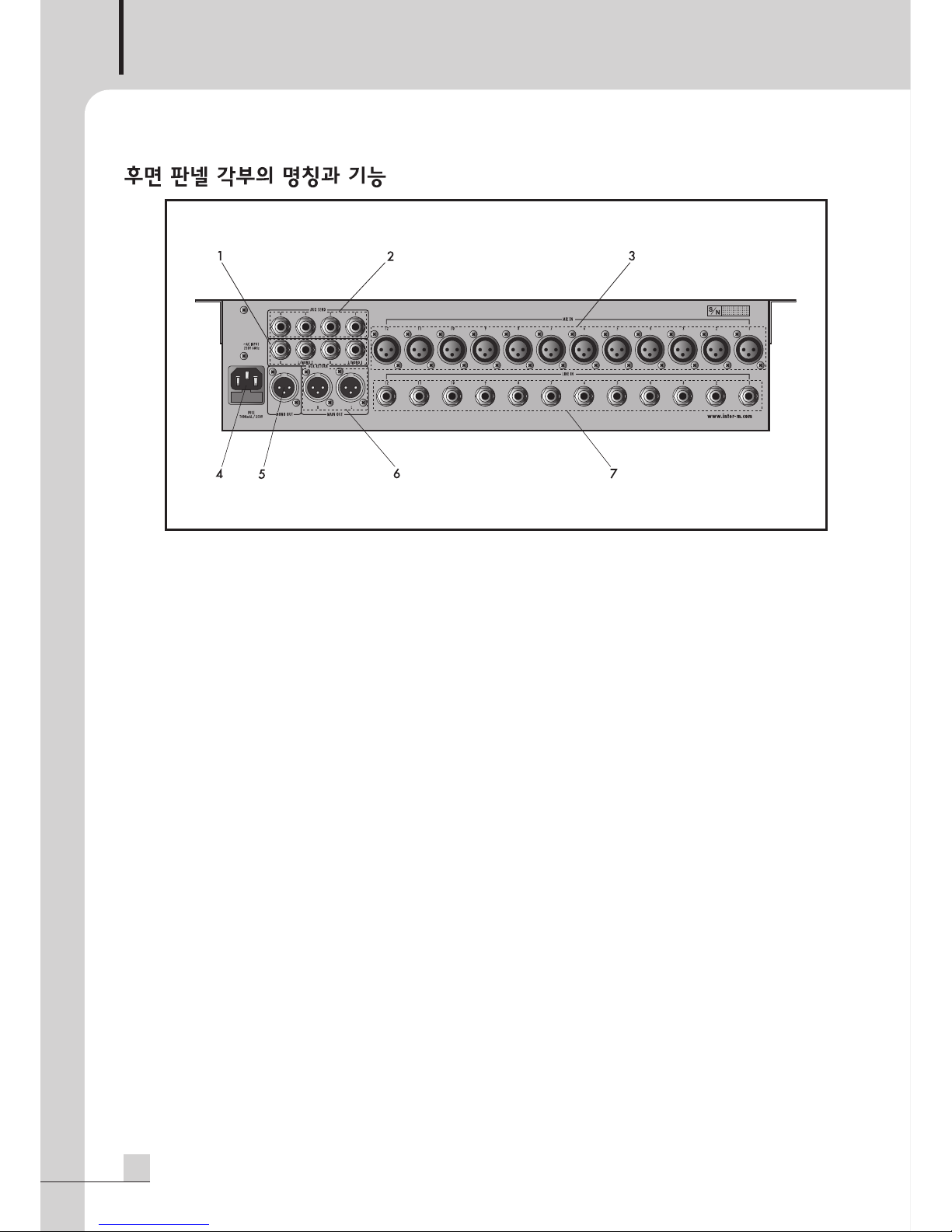

1. 보조 기기 1, 2 입력 잭 (AUX RETURN)
보조 기기를 연결할 수 있는 입력으로 입력 레벨과 임피던스는 +4dBm/10kΩ이며 스테레오 입력을 사용할
수 있습니다. (L/MONO, R)
L 채널만 신호 플러그를 삽입하면 같은 신호가 좌/우 모두 입력됩니다.
2. 보조 출력 1~4 출력 잭
각 채널의 보조 출력 음량 조절기에 의해 믹싱된 보조 출력 잭입니다.
언바란스이며 출력 레벨과 임피던스는 +4dBm/600Ω입니다.
3. 마이크 입력 (BAL)
XLR 형태의 마이크를 연결하는 잭입니다. (1: GND, 2: HOT, 3: COLD)
입력 임피던스는 50Ω~600Ω입니다.
팬텀 전원은 팬텀 전원 스위치에 의해 +48V의 전압이 2번과 3번 핀에 공급됩니다.
4. 교류 전원 입력 단자
상용 전원과 연결하여 본 기기를 동작시키기 위한 AC 220V 교류 전원 입력 단자 입니다. 기기측 전원 플러그를
완전히 뽑은 후 휴즈 서랍을 열면 AC 전원 휴즈가 들어 있습니다. 휴즈 교환은 반드시 정격 전류를 확인하시고
같은 용량의 것으로 교환하셔야 합니다.
5. 모노 출력 잭
본 기기의 출력을 메인 앰프로 전달하기 위한 XLR 바란스 출력으로 출력 레벨은 +4dBm/600Ω입니다.
6. 스테레오 L/R 출력 잭
본 기기의 출력을 스테레오 메인 앰프로 전달하기 위한 XLR 바란스 주 출력으로 출력 레벨은 +4dBm/600Ω입니다.
7. 라인 입력 (UNBAL)
라인 레벨(CD, TUNER, CASSETTE, DECK 등)의 입력을 연결하는 바란스 잭입니다.
(TIP: HOT, RING: COLD, SLEEVE: GND)

PROFESSIONAL AUDIO MIXER
7
MX-1243

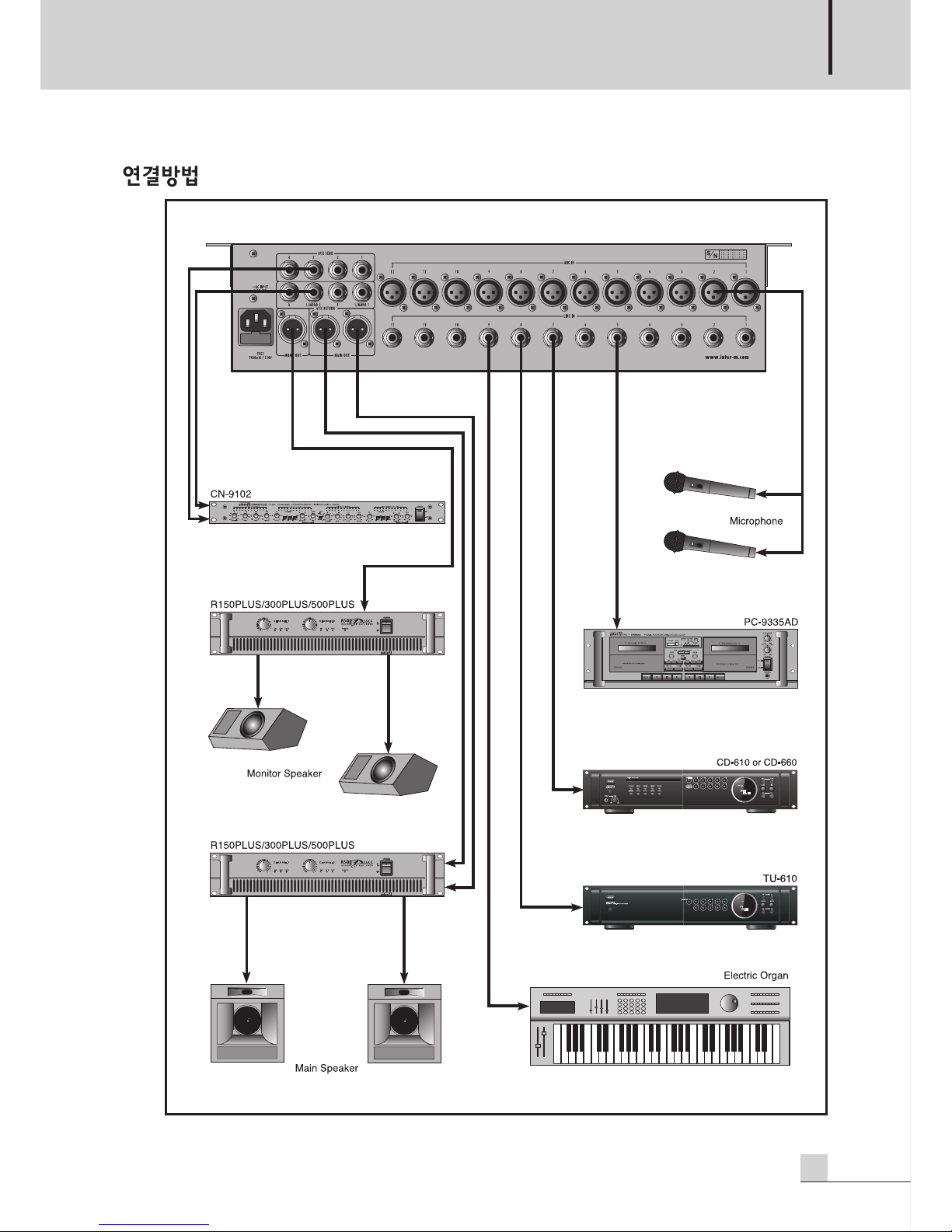

PROFESSIONAL AUDIO MIXER
8MX-1243

PROFESSIONAL AUDIO MIXER
9
MX-1243
...............................................................................................................................................................................................
*
0dB=0.775Vrms
MX-1243
최대 출력 레벨 +24dB @ 600Ω, 0.5% THD at 1kHz (BAL) Main Out L/R
(Maximum Output Level) +24dB @ 600Ω, 0.5% THD at 1kHz (BAL) Mono Out
+20dB @ 600Ω, 0.5% THD at 1kHz (UNBAL) Aux Send 1-4
100mW @ 40Ω, 0.5% THD at 1kHz Headphone
입력감도 및 임피던스 -60dB @ 600Ω (BAL) Mic (CH1-CH12)
(Input Sensitivity & Impedance) -20dB @ 10kΩ (BAL) Line (CH1-CH12)
+4dB @ 10kΩ (UNBAL) Aux Return
전 고조파 의율 (T.H.D) 0.1% @ +14dB, 20-20kHz
(MAIN OUT L/R @ 600Ω, MONO OUT @ 600Ω, AUX SEND @ 600Ω)
주파수 특성 +1dB/-2dB, 20-20kHz @ +4dB
(Frequency Response) (MAIN OUT L/R @ 600Ω, MONO OUT @ 600Ω, AUX SEND @600Ω)
EQ 특성 ±12dB 12kHz Shelving (Max ±15dB) High
±12dB 2.5kHz Peaking Mid
±12dB 80Hz Shelving (Max ±15dB) Low
험과 노이즈 -127dB Equivalent Input Noise
(Average, Rs=150Ω) -95dB Residual Noise
(Measured with DIN Audio) (MAIN OUT L/R @ 600Ω, MONO OUT @ 600Ω, AUX SEND @ 600Ω)
-76dB Main Out L/R, Mono Out
(INPUT VR & FADER MIN/OUTPUT FADER MAX)
-68dB Aux Send 1-4
(INPUT VR & FADER MIN/OUTPUT VR & FADER MAX)
음유기 (Crosstalk) -70dB Adjacent Input Channels
-70dB Input to Output
최대 전압 이득 84dB Mic to Main Out L/R, Mono Out
(Maximum Voltage Gain) 76dB Mic to Aux Send
44dB Line to Main Out L/R, Mono Out
36dB Line to Aux Send
20dB Aux Return to Main Out L/R, Mono Out
이득 조절 44dB Mic In/Line In
출력 표시기 (LED Meter) “0” +4dB Output Level
채널 과입력 표시기 Red LED on each channel lights when pre-EQ or
(CH. Peak Indicators) post-fader signal reaches 3dB below clip level.
콘덴서 마이크 전원 DC +48V
사용전원 AC 220V, 60Hz
소비전력 25W
중량 7.5kg
외형 482(W)×104(H)×310(D)mm
※ 본 규격 및 성능은 예고없이 당사 사정에 따라 일부 약간의 변동이 있을 수 있습니다.
