Interline ROYAL DELUXE SAUNA User manual

INTERLINE ROYAL DELUXE SAUNA
Handleiding
Instruction manual
Anleitung
Mode d’emploi
NL
EN
DE
FR

2
1. INLEIDING
Hartelijk dank voor de aankoop van dit product.
Lees deze handleiding zorgvuldig door vóór de montage en bewaar hem voor later gebruik. Noteer a.u.b. het serienummer van het
bedieningspaneel van de cabine, dit nummer heeft u nodig om reserveonderdelen te bestellen en bij reparaties.
LET OP
Uitsluitend gekwaliceerde installateurs mogen dit product installeren en repareren.
Controleer of de netspanningsaansluiting geschikt is voor dit product en controleer de aardaansluiting. Gebruik uitsluitend originele
onderdelen. Sluit geen andere apparaten aan op dezelfde elektrische aansluiting.
Schakel de cabine volledig uit wanneer u hem niet gebruikt.
Plaats de cabine binnenshuis, op een vlak, horizontaal en droog oppervlak.
GEVAAR
Spuit nooit water tegen de verwarmingspanelen; installeer geen douchekoppen in de infraroodcabine. Dek de radiator niet af om
oververhitting en brandgevaar te voorkomen. Dek de verwarmingspanelen niet af!
Houd brandbare en makkelijk ontvlambare materialen en voorwerpen (zoals handdoeken) uit de buurt van de radiator.
Raak de radiator tijdens en kort na het gebruik ervan niet aan om verbranding door hete delen te voorkomen.
De lamp wordt warm tijdens gebruik. Moet de lamp worden vervangen, trek dan eerst de stekker van de cabine uit het stopcontact en
laat de lamp afkoelen voordat u hem vervangt.
Als elektrische aansluitingen beschadigd raken - mogen deze alleen door de fabrikant of door een
erkende installateur worden vervangen.
WAARSCHUWING
Bent u ziek of heeft u andere gezondheidsproblemen, zoals een hartaandoening of vaatafwijkingen, of gebruikt u medicijnen, raadpleeg
dan een arts voordat u de infraroodcabine gebruikt. Houd continu toezicht wanneer u kinderen of zwakkere personen de cabine laat
gebruiken.
Voelt u zich niet prettig tijdens het gebruik van de infraroodcabine, stop dan onmiddellijk en raadpleeg een arts.
Betreed nooit een hete infraroodcabine als u alcohol, sterke medicijnen of verdovende middelen heeft gebruikt.
2. TECHNISCHE GEGEVENS
Model Royal Deluxe Sauna
Materiaal Thermo hemlock & Abachi
Lengte 2084 mm
Breedte (diepte) 2008 mm
Hoogte 2055 mm
Netspanning 230 volt 50Hz
NL

3
NL

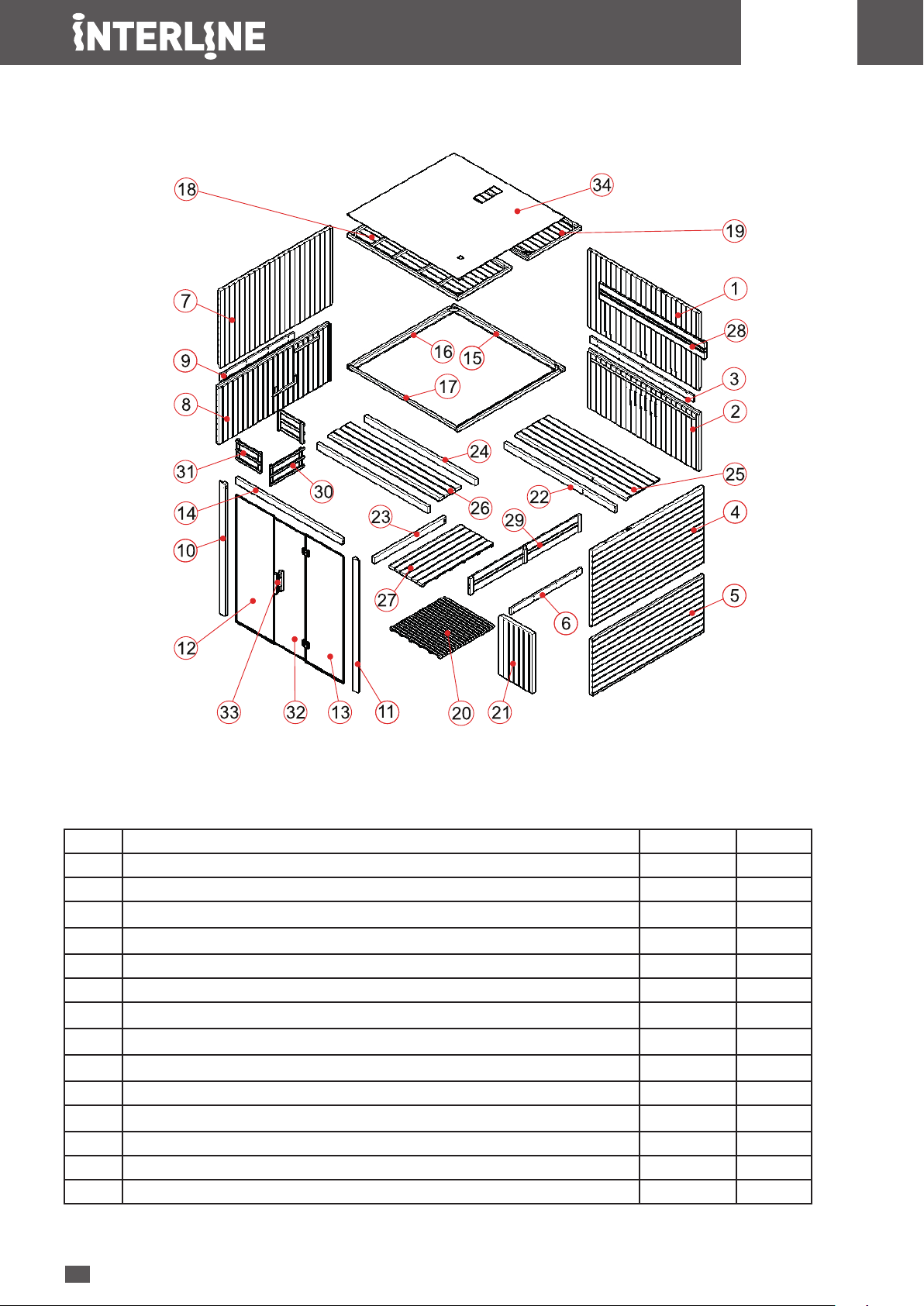

3. ONDERDELENLIJST
NR. Naam Aantal Doos nr.
1 Achterpaneel 1 (1988x1190x43,5 mm) 1 1
2 Achterpaneel 2 (1988x890x43,5 mm) 1 2
3 Verbindingslat 1 (1848x90x20 mm) 1 2
4 Zijpaneel 1 (1995,5x1190x48 mm) 1 1
5 Zijpaneel 2 (1995,5x890x48 mm) 1 2
6 Verbindingslat 2 (1270x90x20 mm) 1 2
7 Zijpaneel 3 (1995,5x1190x48 mm) 1 1
8 Zijpaneel 4 (1995,5x1190x48 mm) 1 2
9 Verbindingslat 3 (1320x90x20 mm) 1 2
10 Verticale stijl 1 (2050x90x40 mm) 1 3
11 Verticale stijl 2 (2050x90x40 mm) 1 3
12 Frontglas 1 (1977x675x8) 1 2
13 Frontglas 2 (met gaten, 1977x675x8) 1 2
14 Dwarsbalk deur (boven, 1904x90x40 mm) 1 2
Losse cabineonderdelen (variaties mogelijk)
NL

4
NR. Naam Aantal Doos nr.
15 Sierlat boven 1 (1987x80x43 mm) 1 1
16 Sierlat boven 2 (1836x80x43 mm) 2 1
17 Sierlat boven 3 (1926x30x30 mm) 1 1
18 Bovenpaneel 1 (1985x967x40,5 mm) 1 3
19 Bovenpaneel 2 (1985x967x40,5 mm) 1 3
20 Vloerpaneel (966x890x33 mm) 1 3
21 Banksteun paneel 1 (1103x600x48 mm) 1 3
22 Banksteun paneel 2 (1986x90x40 mm) 1 3
23 Banksteun paneel 3 (1273x90x40 mm) 1 3
24 Banksteun paneel 4 (1986x90x40 mm) 2 3
25 Bankzitting paneel 1 (1986x600x33 mm) 1 3
26 Bankzitting paneel 2 (1986x400x33 mm) 1 1
27 Bankzitting paneel 3 (1267x600x33 mm) 1 1
28 Rugleuning (1986x643x54 mm) 1 3
29 Zijleuning (1861x643x54 mm) 1 3
30 Ovenbescherming 1 (620x300x33 mm) 1 3
31 Ovenbescherming 2 (440x300x43 mm) 2 3
32 Glazen deur (1947x572x8 mm) 1 2
33 Deurklink (300x40x45 mm) 2 1
34 MDF dekplaat (1985x967x3 mm, 1985x947x3) 2 3
NL
NL

5

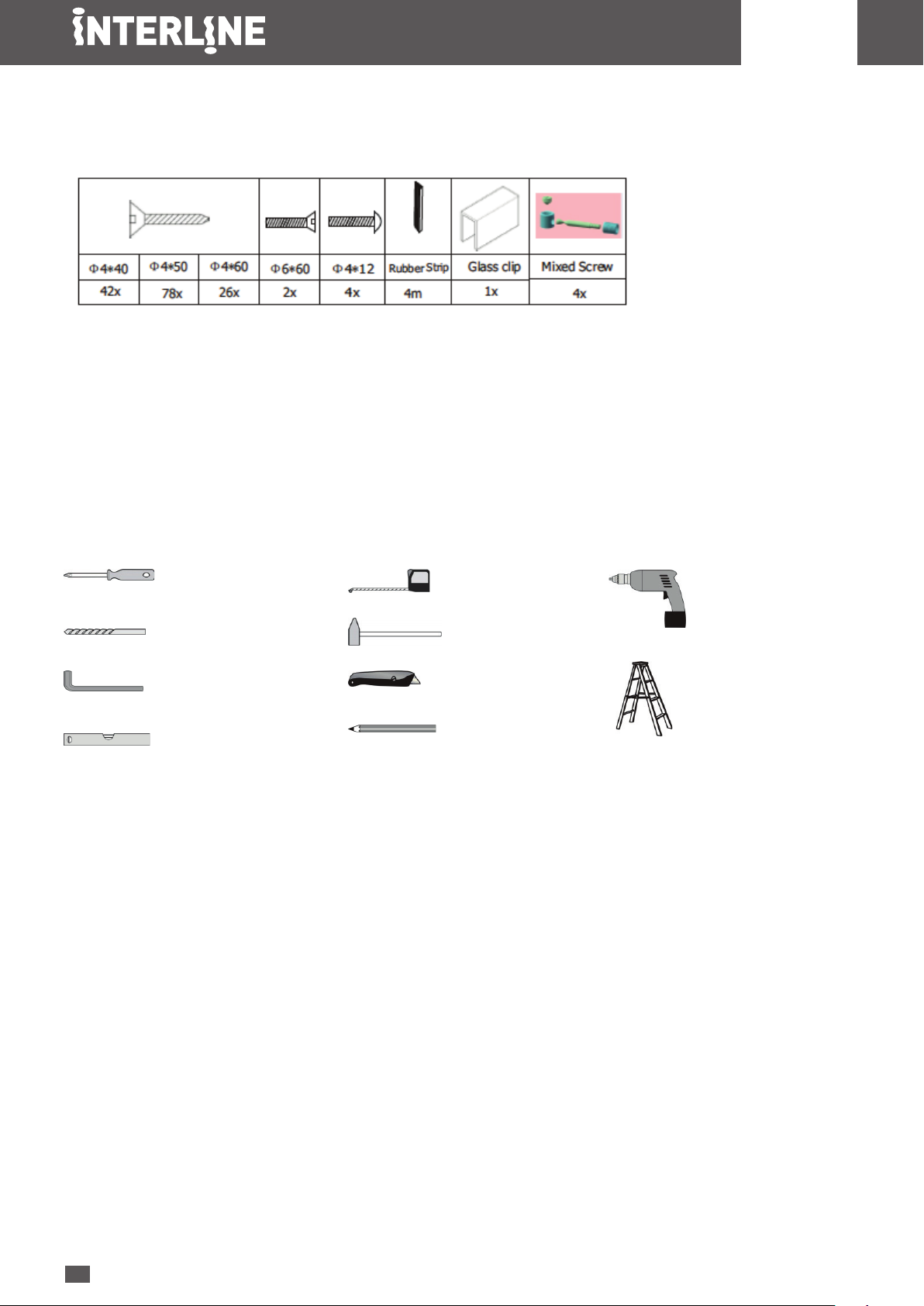

Montagemateriaal (variaties mogelijk)
4. TIPS VOOR DE MONTAGE
Verwijder al het verpakkingsmateriaal en controleer of de infraroodcabine compleet is en niet is beschadigd voordat u met de montage
begint.
Monteer de cabine met minimaal twee personen.
Controleer de verzink- en gatdiameter van de boorgaten om beschadiging van het hout te voorkomen.. De minimaal vereiste vrije
hoogte voor de montage bedraagt 2020 mm.
Benodigde hulpmiddelen en gereedschappen
Schroevendraaier (set)
Spiraalboor (set)
Inbussleutel (set)
Waterpas
Rolmaat
Hamer
Mes
Potlood
Elektrische boor
Trap
NL
NL

6

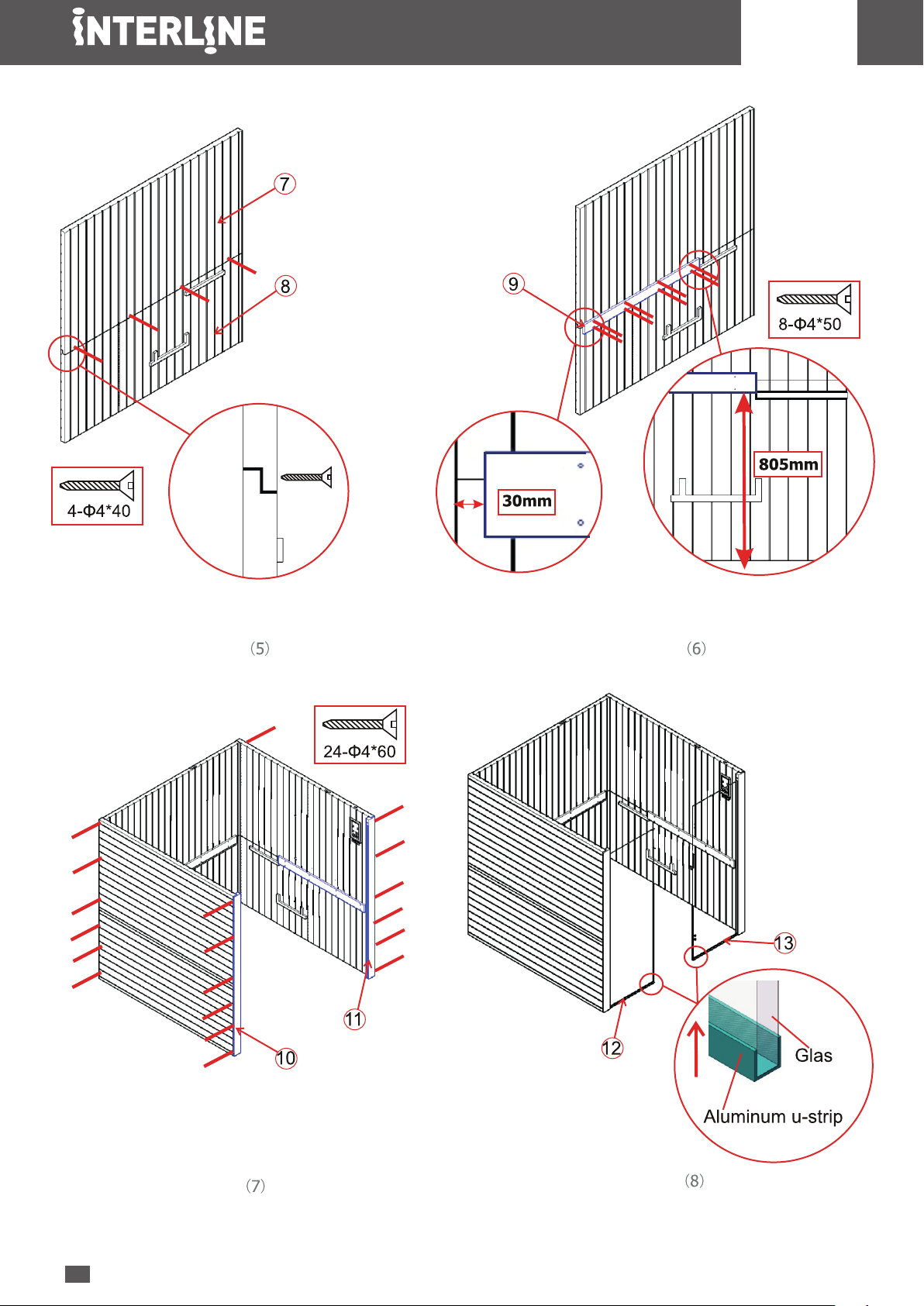

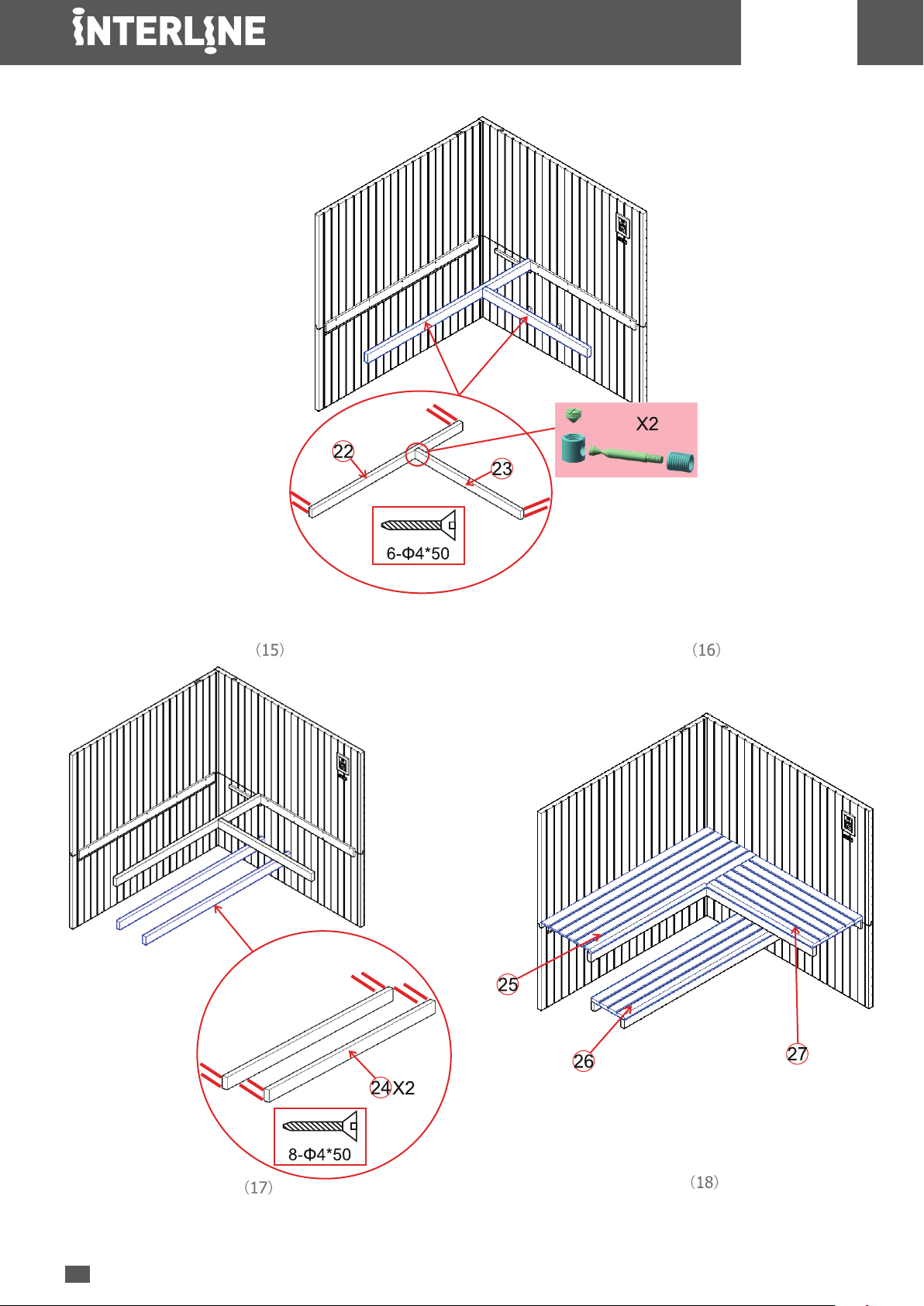

5. MONTAGEHANDLEIDING
Montagestappen
Verbindingslat op circa 805 mm
boven de vloer
NL

7
Verbindingslat op circa 30 mm vanaf de linkerzijde
van het zijpaneel, en de verbindingslat op
circa 805 mm boven de vloer
NL
NL

8
Note: connect all cables on the roof of the cabin.
LET OP: verbindingslat (nr.15 & nr.16 )
aanbrengen op 40 mm onder
de bovenzijde van de vier wanden.

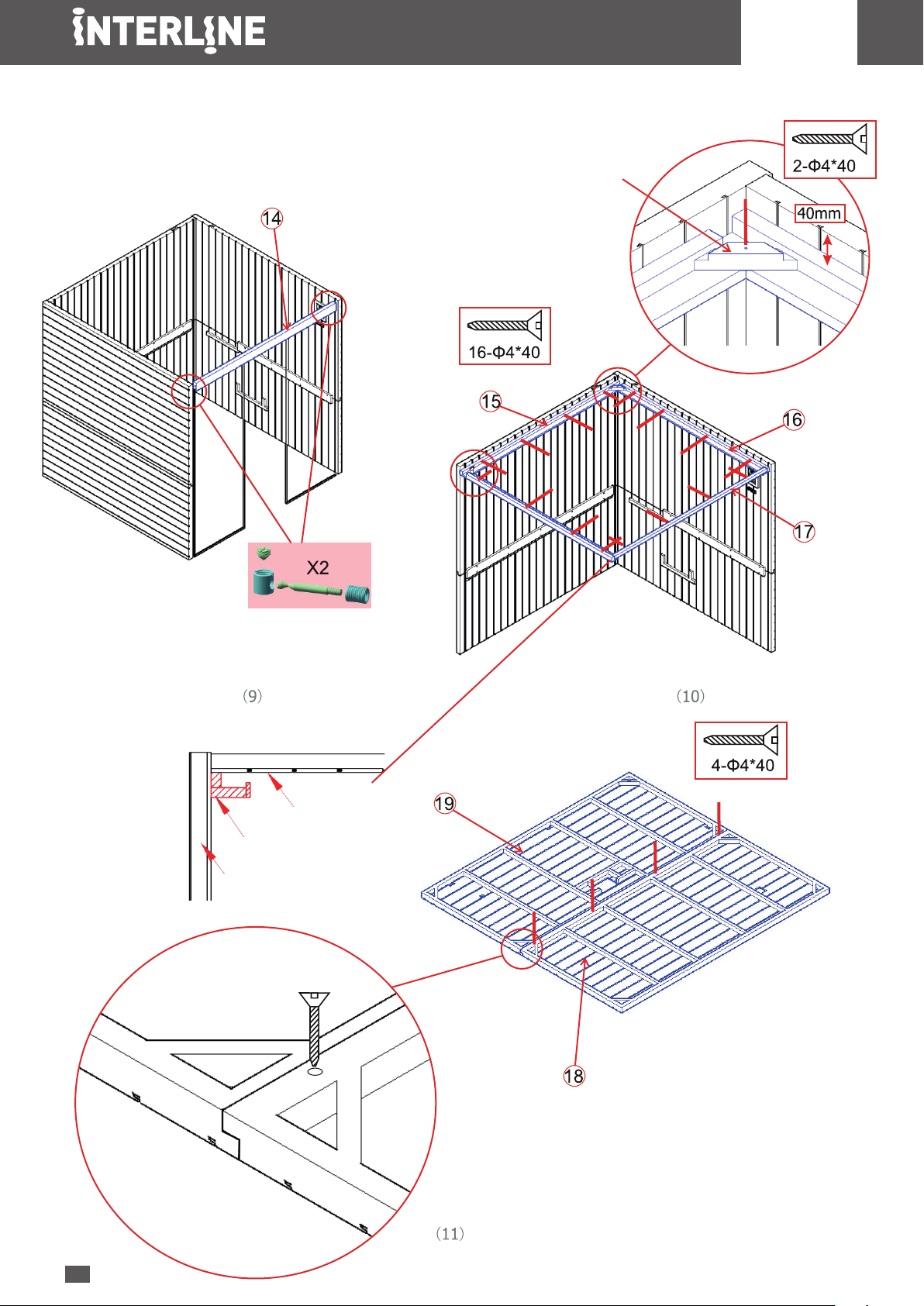

Bovenpaneel
Verbindingspaneel
Achterpaneel
Houten beugel voor
bevestiging van het
plafondpaneel.
NL

9
NL

10
NL

11

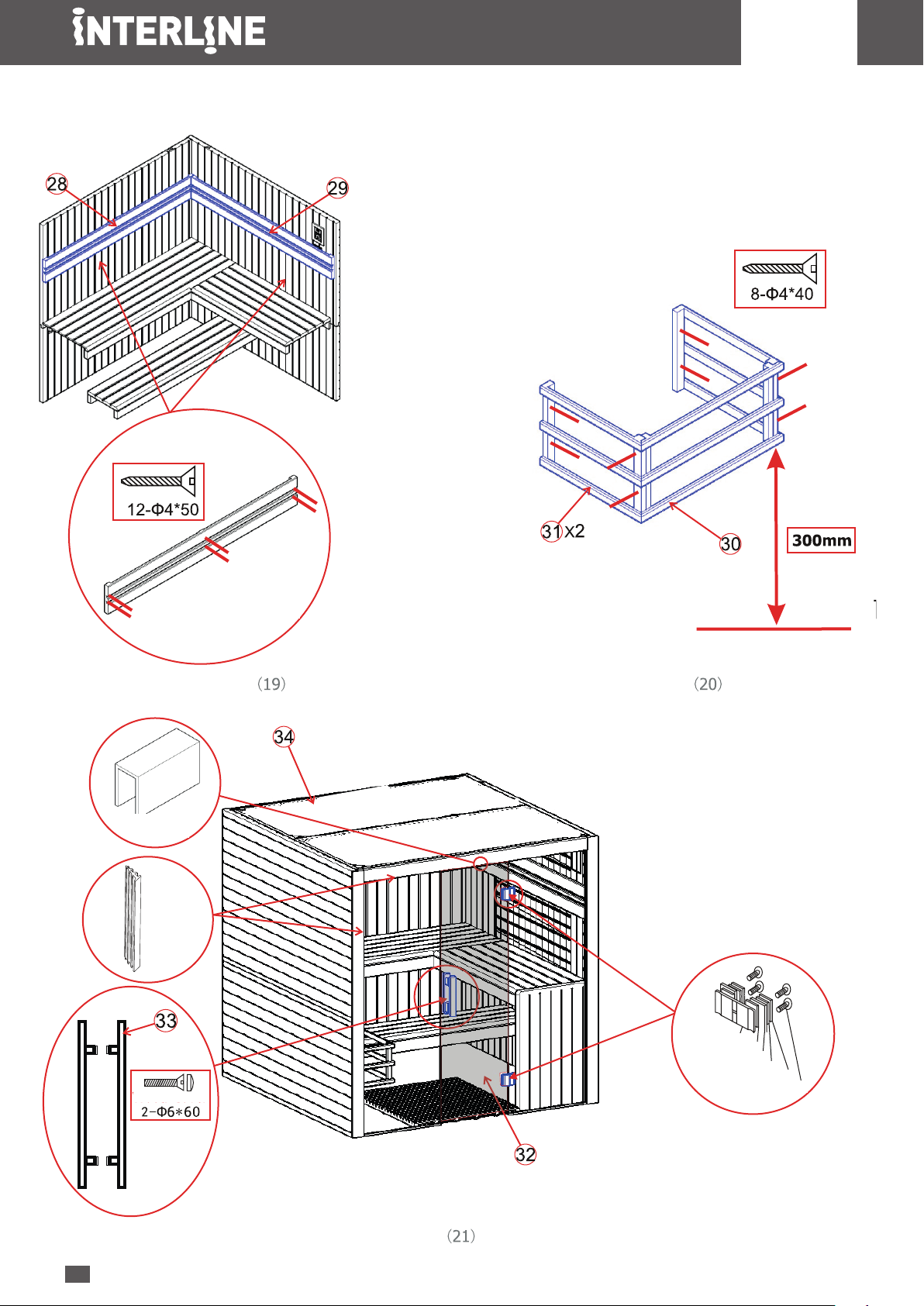

Let op: ovenbescherming plaatsen op circa
300 mm boven de vloer.
Let op: sluit alle kabels aan op het dak
van de sauna.
Glasklem
Rubberen
strip
Houtdop
Scharniervlak
Rubberen tting
Zeskantbout
Vloer
Glazen deur
Onderzijde
Rubberen tting
NL

12
6. CIRCUIT DIAGRAM
LED-bediening circuit diagram
LED touchbediening
Netspanningsadapter
Rugleuning
Zijleuning
Sierlat boven
Sierlat boven
Sierlat boven
Alleen ter referentie.
Achterpaneel
Zijpaneel
UIT:
NL

13
8. SERVICE
GEBRUIKSINSTRUCTIES
Drink voldoende vloeistoen voor en na gebruik van de sauna. Droog uzelf helemaal af.
De optimale cabinetemperatuur voor een prettig verblijf ligt tussen 35 en 60 OC.
Uiterlijk na één uur continu gebruik van de cabine, moet u de cabine uitschakelen en een pauze nemen van minimaal 30 minuten.
Neem bij voorkeur een warme douche en ontspan na gebruik van de cabine.
ONDERHOUDSINSTRUCTIES
Reinig de cabine met een vochtige katoenen doek, veeg hem droog met een schone, droge doek. Reinig het glas met ruitenreiniger
en een zachte doek. Laat nooit water in het bedieningspaneel lopen en reinig hem niet met een natte doek. Reinig hem met een
schoonmaakdoekje dat slechts licht is bevochtigd met mild zeepwater (een sopje van afwasmiddel). Reinig de cabine niet met chemische
middelen. Draai a.u.b. de schroeven van de bank elke drie maanden opnieuw vast, om te voorkomen dat ze zich loswerken en er uitvallen.
NL

14
9. GARANTIEBEWIJS
Vul dit formulier in en e-mail een foto ervan naar [email protected].
Aankoopdatum:
Serienummer:
Referentienummer:
Naam:
Staat van het product (ongeopend, net geopend of gebruikt):
Maak foto’s van het defect en stuur deze samen met de originele aankoopnota als bijlage mee met de e-mail.
NL

15
EN
1. PREFACE
Thank you very much for purchasing our product.
Please read this manual carefully before assembling and save it afterwards. Please write down the control box serial number of the cabin
as this number will be required in case of repair or order of spare parts.
ATTENTION
Installation and repair should only be done by a qualied electrician.
Check power supply rating and make sure the grounded outlet is correctly connected before installation. Use original parts only.
Do not share the outlet with any other appliances.
When not in use, turn o the cabin’s power unit.
Locate your cabin indoors and on a at, level and dry surface.
DANGER
Heaters shall not be subjected to water spray; shower heads shall not be installed within the infrared cabin. Covering the radiator causes
a re hazard due to overheating. Do not cover the heaters .
Keep ammable or easily combustible materials/objects (eg.towels) away from the radiator at all times.
Do not touch the radiator during and shortly after use as a burning hazard exists due to hot parts.
The light bulb heats in use. If the bulb needs to be changed, unplug the cabin and let the bulb cool down before changing it.
Should the electrical connection get damaged, it must be replaced-either by the manufacturer or by a
licensed electrician!
WARNING
If you suer from illness or other health-related problems, especially heart conditions or circulatory disturbances or if you take
medication, you should consult a doctor before using the infrared cabin. Children and frail persons should never be in the
cabin without supervision.
If you feel uncomfortable while using the infrared cabin, stop immediately and consult with your doctor.
Never go to a hot infrared cabin if you have taken alcohol, strong medicines or narcotics.
2. TECHNICAL DATA
Model Royal Deluxe Sauna
Material Thermo hemlock & Abachi
Length 2084 mm
Width(depth) 2008 mm
Height 2055 mm
Voltage 230 volt 50Hz

16
EN
No. Name Quantity Box No.
1 Back panel 1 (1988 x 1190 x 43,5 mm) 1 1
2 Back panel 2 (1988 x 890 x 43,5 mm) 1 2
3 Connecting bar 1 (1848 x 90 x 20 mm) 1 2
4 Side panel 1 (1995,5 x 1190 x 48 mm) 1 1
5 Side panel 2 (1995,5 x 890 x 48 mm) 1 2
6 Connecting bar 2 (1270 x 90 x 20 mm) 1 2
7 Side panel 3 ( 1996,5 x 1190 x 48 mm) 1 1
8 Side panel 4 ( 1996,5 x 1190 x 48 mm) 1 2
9 Connecting bar 3 (1320 x 90 x 20 mm) 1 2
10 Upright column 1 (2050 x 90 x 40 mm) 1 3
11 Upright column 2 (2050 x 90 x 40 mm) 1 3
12 Front glass 1 (1977 x 675 x 8 mm) 1 2
13 Front glass 2 - with holes (1977 x 675 x 8 mm) 1 2
14 Door cross beam - upper ( 1904 x 90 x 40 mm) 1 2
15 Top decorative bar 1 (1987 x 80 x 43 mm) 1 3
16 Top decorative bar 2 ( 1836 x 80 x 43 mm) 1 1
3. PARTS LIST
Cabin Individual parts (variations possible)

17
No. Name Quantity Box No.
17 Top decorative bar 3 (1926 x 30 x 30 mm) 1 1
18 Top panel 1 (1985 x 967 x 40,5 mm) 1 3
19 Top panel 2 (1985 x 967 x 40,5 mm) 1 3
20 Floor panel (966 x 890 x 33 mm) 1 3
21 Bench support panel 1 (1103 x 600 x 48 mm) 1 3
22 Bench support panel 2 (1986 x 90 x 40 mm) 1 3
23 Bench support panel 3 (1273 x 90 x 40 mm) 1 3
24 Bench support panel 4 ( 1986 x 90 x 40 mm) 2 3
25 Bench surface panel 1 (1986 x 600 x 33 mm) 1 3
26 Bench surface panel 2 (1986 x 400 x 33 mm) 1 1
27 Bench surface panel 3 (1267 x 600 x 33 mm) 1 1
28 Back guardrail (1986 x 643 x 54 mm) 1 3
29 Side guardrauk (1861 x 643 x 54 mm) 1 3
30 Oven guardrail 1 (620 x 300 x 33 m) 1 3
31 Oven guardrail 2 (440 x 300 x 43 mm) 2 3
32 Glass door (1947 x 572 x 8 mm) 1 2
33 Door handle (300 x 40 x 45 mm) 2 1
34 MDF cover (1985 x 967 x 3 mm, 1985 x 947 x 3 mm) 2 3
EN

18
EN
Hardware parts (variations possible)
4. ASSEMBLE TIPS
Please remove transport packaging and inspect that your infrared cabin has been delivered complete and intact before
beginning assemble.
A least 2 persons are required for assemble of the cabin.
Please check the countersink and hole diameter of the drill holes to avoid damaging the wood.. The minimum room height
required for installation is 2170 mm.
Tools
Screwdriver (kit)
Spiral drill (kit)
Allen Wrench (kit)
Spirit level
Tape measure
Hammer
Cutter
Pencil
Electric drill
Stepladder

19
5. ASSEMBLE INSTRUCTIONS
Assembly steps
EN
Connecting bar board away from
ground about 805 mm

20
EN
The connecting bar away from the left side of
side panel about 30 mm, and connecting bar
board away from ground about 805 mm.
