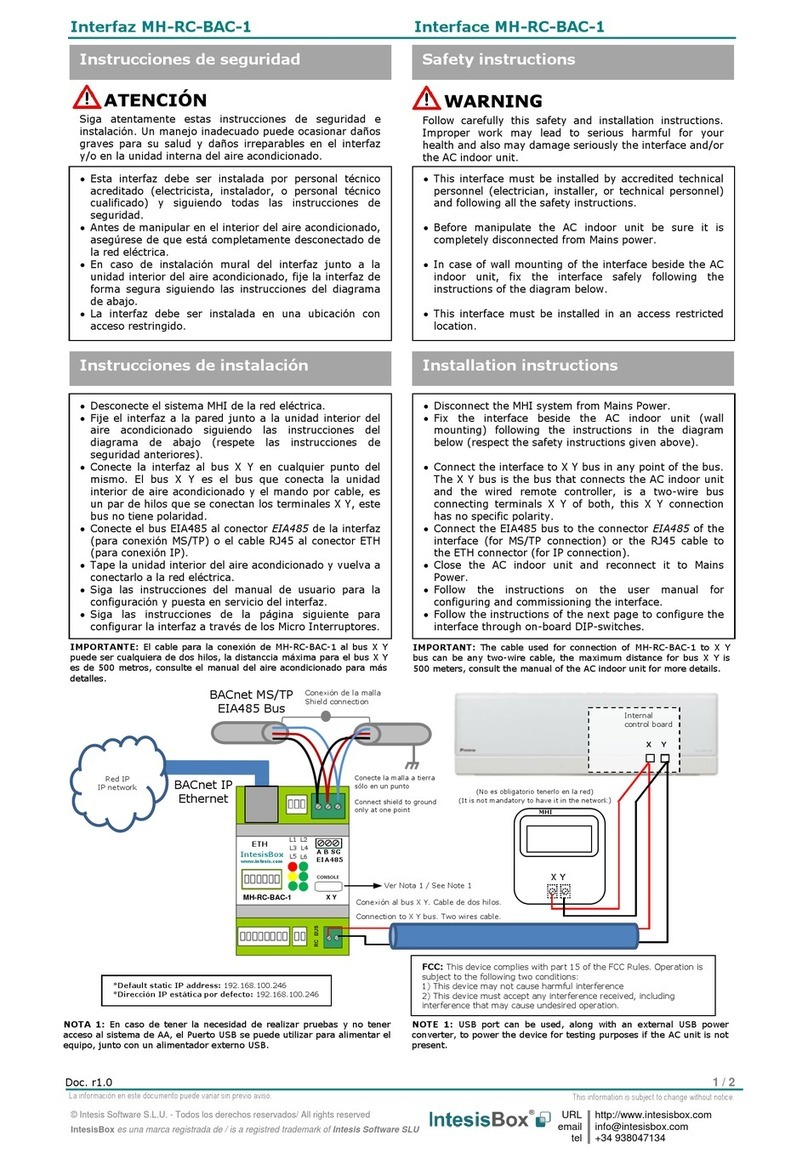

IntesisBox MH-RC-BAC-1 User manual

Interfaz MH-RC-BAC-1
Doc. r1.4
Interface MH-RC-BAC-1
© Intesis Software S.L.U. - Todos los derechos reservados/ All rights reserved
IntesisBox es una marca registrada de / is a registred trademark of Intesis Software SLU
email: i[email protected]
web: www.intesisbox.com
phone: [phone]
1/2
La información en este documento puede variar sin previo aviso.
This information is subject to change without notice.
•Esta interfaz debe ser instalada por personal técnico
acreditado (electricista, instalador, o personal técnico
cualificado) y siguiendo todas las instrucciones de
seguridad.
•Antes de manipular en el interior del aire acondicionado,
asegúrese de que está completamente desconectado de
la red eléctrica.
•En caso de instalación mural del interfaz junto a la
unidad interior del aire acondicionado, fije la interfaz de
forma segura siguiendo las instrucciones del diagrama
de abajo.
•La interfaz debe ser instalada en una ubicación con
acceso restringido.
Instrucciones de seguridad
Safety instructions
•This interface must be installed by accredited technical
personnel (electrician, installer, or technical personnel)
and following all the safety instructions.
•Before manipulating the AC indoor unit be sure it is
completely disconnected from Mains power.
•In case of wall mounting of the interface beside the AC
indoor unit, fix the interface safely following the
instructions of the diagram below.
•This interface must be installed in an access restricted
location.
•Desconecte el sistema MHI de la red eléctrica.
•Fije el interfaz a la pared junto a la unidad interior del
aire acondicionado siguiendo las instrucciones del
diagrama de abajo (respete las instrucciones de
seguridad anteriores).
•Conecte la interfaz al bus X Y en cualquier punto del
mismo. El bus X Y es el bus que conecta la unidad
interior de aire acondicionado y el mando por cable, es
un par de hilos que se conectan los terminales X Y, este
bus no tiene polaridad.
•Conecte el bus EIA485 al conector EIA485 de la interfaz
(para conexión MS/TP) o el cable RJ45 al conector ETH
(para conexión IP).
•Tape la unidad interior del aire acondicionado y vuelva a
conectarlo a la red eléctrica.
•Siga las instrucciones del manual de usuario para la
configuración y puesta en servicio del interfaz.
•Siga las instrucciones de la página siguiente para
configurar la interfaz a través de los Micro Interruptores.
Instrucciones de instalación
Installation instructions
•Disconnect the MHI system from Mains Power.
•Fix the interface beside the AC indoor unit (wall
mounting) following the instructions in the diagram
below (respect the safety instructions given above).
•Connect the interface to X Y bus in any point of the bus.
The X Y bus is the bus that connects the AC indoor unit
and the wired remote controller, is a two-wire bus
connecting terminals X Y of both, this X Y connection
has no specific polarity.
•Connect the EIA485 bus to the connector EIA485 of the
interface (for MS/TP connection) or the RJ45 cable to
the ETH connector (for IP connection).
•Close the AC indoor unit and reconnect it to Mains
Power.
•Follow the instructions on the user manual for
configuring and commissioning the interface.
•Follow the instructions of the next page to configure the
interface through on-board DIP-switches.
WARNING
ATENCIÓN
Siga atentamente estas instrucciones de seguridad e
instalación. Un manejo inadecuado puede ocasionar daños
graves para su salud y daños irreparables en el interfaz
y/o en la unidad interna del aire acondicionado.
Follow carefully this safety and installation instructions.
Improper work may lead to serious harmful for your
health and may also seriously damage the interface and/or
the AC indoor unit.
Conexión al bus X Y. Cable de dos hilos.
Connection to X Y bus. Two wires cable.
NOTA 1: En caso de tener la necesidad de realizar pruebas y no tener
acceso al sistema de AA, el Puerto USB se puede utilizar para alimentar el
equipo, junto con un alimentador externo USB.
NOTE 1: USB port can be used, along with an external USB power
converter, to power the device for testing purposes if the AC unit is not
present.
X Y
BACnet MS/TP
EIA485 Bus
X Y
Internal
control board
ETH
MH-RC-BAC-1
BACnet IP
Ethernet
Red IP
IP network
L1
L2
L3
L4
L5
L6
IMPORTANTE: El cable para la conexión de MH-RC-BAC-1 al bus X Y
puede ser cualquiera de dos hilos, la distanccia máxima para el bus X Y
es de 500 metros, consulte el manual del aire acondicionado para más
detalles.
IMPORTANTE:(Es obligatorio tener un
controlador remoto MHI en el bus)
IMPORTANT: (It is mandatory to have an
MHI remote controller in the bus)
MHI
X Y
IMPORTANT: The cable used for connection of MH-RC-BAC-1 to X Y
bus can be any two-wire cable, the maximum distance for bus X Y is
500 meters, consult the manual of the AC indoor unit for more details.
Conexión de la malla
Shield connection
Conecte la malla a tierra
sólo en un punto
Connect shield to ground
only at one point
A B SG
EIA485
IntesisBox
www.intesis.com
*Default static IP address: 192.168.100.246
*Dirección IP estática por defecto: 192.168.100.246
FCC: This device complies with part 15 of the
FCC Rules. Operation is subject to the
following two conditions:
1) This device may not cause harmful
interference
2) This device must accept any interference
received, including interference that may
cause undesired operation.
Ver Notas 1 y 2 /
See Notes 1 and 2
NOTA 2: Es necesario conectar alimentador USB externo de 5VDC (0.5A)
cuando el equipo MH-RC-BAC-1 se conecte a unidades RAC de Mitsubishi
Heavy a través de accesorio SC-BIKN-E(A) o bien junto al mando RC-EX3.
NOTE 2: 5VDC (0.5A) USB external power is required when MH-RC-
BAC-1 device is connected to RAC Mitsubishi Heavy units using SC-
BIKN-E(A) accessory or when remote controller RC-EX3 is present.

Interfaz MH-RC-BAC-1
Doc. r1.4
Interface MH-RC-BAC-1
© Intesis Software S.L.U. - Todos los derechos reservados/ All rights reserved
IntesisBox es una marca registrada de / is a registred trademark of Intesis Software SLU
email: i[email protected]
web: www.intesisbox.com
phone: [phone]
2/2
La información en este documento puede variar sin previo aviso.
This information is subject to change without notice.
SW1 –Polarización y terminación –Polarization and termination
Valor binario
Binary value
B0…b2
Valor decimal
Decimal value
Interruptores
Switches
1 2 3
Descripción
Description
0xx
0
x x
Bus EIA485 sin resistencia de terminación. La pasarela no está en un extremo del bus EIA485 (valor por defecto)
EIA485 bus without termination resistor. The gateway is not at one end of the EIA485 bus (default value)
1xx
1
x x
Resistencia de terminación de 120 Ωactiva. La pasarela está en un extremo del bus EIA485.
120 Ωtermination resistor active. The gateway is at one end of the EIA485 bus
x00
0
x 
Sin polarización en el bus
No bus polarization
x11
3
x 
Con polarización en el bus
Bus polarization active
SW2 - Dirección MAC en BACnet MS/TP –BACnet MS/TP MAC address
Valor binario
Binary value
b0…b7
Valor decimal
Decimal value
Interruptores
Switches
1 2 3 4 5 6 7 8
Dirección MAC
MAC address
0000000x
0
x
0
1000000x
1
x
1
0100000x
2
x
2
1100000x
3
x
3
….
….
…..
…..
1011111x
125
x
125
0111111x
126
x
126
1111111x
127
x
127
* NOTA: La dirección MAC seleccionada puede afectar el Device Instance. Consulte el manual para más información. –* NOTE: The MAC address selected my affect on the Device
Instance. Check the manual for more information.
SW3 –Configuración BACnet –BACnet settings SW4 –Configuración del AA –AC settings
Valor binario
Binary value
b0…b7
Valor decimal
Decimal value
Interruptores
Switches
1 2 3 4 5 6 7 8
Descripción
Description
Valor binario
Binary value
b0…b1
Valor decimal
Decimal value
Interruptores
Switches
1 2
Descripción
Description
0xxxxxxx
0
x x x x x x x
BACnet MS/TP active
BACnet MS/TP activo
(valor por defecto - default value)
0x
0
x
Esclavo del bus X Y
XY bus Slave
(valor por defecto - default value)
1xxxxxxx
1
x x x x x x x
BACnet IP active
BACnet IP activo
1x
1
x
Maestro del bus X Y
Master in X Y bus
x000xxxx
0
x x x x x
Autobaudrate
(valor por defecto - default value)
x0
0
x 
No UD vanes (Up Down)
Sin lamas verticales
(valor por defecto - default value)
x100xxxx
1
x x x x x
9600 bps
x1
1
x 
With UD vanes (Up Down)
Con lamas verticales
x010xxxx
2
x x x x x
19200 bps
x110xxxx
3
x x x x x
38400 bps
x001xxxx
4
x x x x x
57600 bps
x101xxxx
5
x x x x x
76800 bps
x011xxxx
6
x x x x x
115200 bps
x111xxxx
7
x x x x x
Reserved - Reservado
xxxx0xxx
0
x x x x x x x
Grados Celsius
Celsius Degrees
xxxx1xxx
1
x x x x x x x
Grados Farenheit
Farenheit Degrees
LED –Información porporcionada por los LEDs –LED information
LED
Comportamiento
Behaviour
Descripción
Description
LED
Comportamiento
Behaviour
Descripción
Description
LED
Comportamiento
Behaviour
Descripción
Description
L1
(red)
ON steady
Error de comunicación con el AA
AC communication error
L5
(green)
ON steady
Link con BACnet MS/TP
BACnet MS/TP Link
L6
(green)
ON steady
Link con BACnet IP
BACnet IP Link
Blinking
Error en el AA
AC error
Blinking
Actividad en el bus MS/TP
Activity on the MS/TP bus
Blinking
Actividad en el bus BACnet IP
Activity ont he BACnet IP bus
Flashing
Addressing State in progress
Proceso de Direccionamiento activo
Off
Funcionamiento normal
No errors present
NOTA: Para más información acerca de otros modos de operación de los leds consulte el manual –NOTE: Check the manual for more information about other LED operation modes
Configuración por Micro Interruptores
Configuration through DIP - switches
Polarización y resistencia de terminación
Polarization and termination resistor
SW1
Dirección MAC en BACnet MS/TP *
BACnet MS/TP MAC address *
SW2
Configuración BACnet
BACnet settings
SW3
Configuración del AA
AC settings
SW4
L1
L2
L3
L4
L5
L6
ETH
MH-RC-BAC-1
X Y
A B SG
EIA485
IntesisBox
www.intesis.com
El manual de usuario está disponible en:
https://www.intesisbox.com/en/mitsubishi-heavy-bacnet-vrf-mh-rc-bac-1/gateway/
The user manual is available at:
https://www.intesisbox.com/en/mitsubishi-heavy-bacnet-vrf-mh-rc-bac-1/gateway/
