ITALIAN STAGE IS SPX12A User manual

IS SPX12A - IS SPX15A
Professional Loudspeaker System
USER MANUAL
MANUALE D'USO
REV. 00/20

2
INDICE
INTRODUZIONE 3
PRECAUZIONI 4
OPERAZIONI PRELIMINARI 5
PANNELLO DI CONTROLLO 6
CONNESSIONI 7
CONFIGURAZIONI 8
SPECIFICHE TECNICHE 14
CONFORMITÀ 15
INDEX
INTRODUCTION 3
PRECAUTIONS 9
GETTING STARTED 10
CONTROL PANEL 11
CONNECTIONS 12
CONFIGURATIONS 13
TECHNICAL SPECIFICATIONS 14
CONFORMITY 15

3
INTRODUZIONE
Grazie per aver scelto il diffusore ITALIAN STAGE IS SPX12A - IS SPX15A.
Vi auguriamo grandi soddisfazioni nell'utilizzo di diffusori ITALIAN STAGE.
Si prega di leggere attentamente questo manuale prima dell'uso, in modo da poter sfruttare a pieno
le caratteristiche di IS SPX12A - IS SPX15A e mantenere i massimi livelli di sicurezza e performance
negli anni a venire.
Conservate questo manuale in un luogo sicuro ed asciutto, per potervi facilmente accedere.
INTRODUCTION
Thank you for your purchase of the ITALIAN STAGE IS SPX12A - IS SPX15A.
We hope that you will enjoy the use of the ITALIAN STAGE Speakers.
Please read carefully through this manual before beginning to use, so that you will be able to take
full advantage of the IS IS SPX12A - IS SPX15A features and enjoy trouble-free operation for years to
come.
Please keep this manual at a safe and dry place where you easily can access it.
I
T
A
L
I
A
N
O
ATTENZIONE
Prima di accendere il dispositivo leggere attentamente le istruzioni di sicurezza per
evitare incidenti o danneggiamenti del prodotto.
Manuale utente (italiano) -> a partire da pagina 4
E
N
G
L
I
S
H
CAUTION
Before switching on the instrument or device read carefully the safety instructions to
avoid serious injuries or damage of the product.
Operators manual (english) -> start from page 9

4
Manuale Utente IS SPX12A – IS SPX15A
PRECAUZIONI
Si prega di leggere attentamente prima di procedere
Attenzione:
Seguite sempre le precauzioni di base elencate di seguito per evitare la possibilità di lesioni gravi o
addirittura di morte da: scosse elettriche, cortocircuiti, danni, incendi o altri pericoli. Queste precau-
zioni includono, ma non ne sono limitate, i seguenti punti:
Cavo di alimentazione (dispositivi con cavi di alimentazione):
• Utilizzare solo la tensione corretta specificata per il dispositivo. La tensione necessaria è indicata
sulla targhetta del dispositivo. Controllare il cavo di alimentazione di volta in volta per quanto ri-
guarda sporcizia, danni o altro.
• Utilizzare solo il cavo di alimentazione o l'adattatore incluso. Non posizionare il cavo di alimenta-
zione in prossimità di fonti di calore, quali: radiatori o caloriferi e non piegarlo eccessivamente, non
posizionare oggetti pesanti su di esso, non collocarlo in una posizione dove chiunque possa cammi-
narvi sopra, per evitare di danneggiare il cavo stesso.
• Togliere la spina dalla presa di corrente quando il dispositivo non viene utilizzato per lunghi periodi
di tempo o durante i temporali. Quando rimuovete il cavo elettrico dal dispositivo o da una presa,
afferrate sempre la spina e non il cavo. Tirando il cavo esso può danneggiarsi.
• Per evitare rumori indesiderati, assicurarsi che ci sia distanza sufficiente (almeno 50 cm) tra l'adat-
tatore di alimentazione ed il dispositivo. Non coprire o avvolgere l'adattatore con un panno o una
coperta.
Posizionamento:
• Durante l'installazione del dispositivo, assicurarsi che la presa utilizzata sia facilmente accessibile.
In caso di problemi o malfunzionamenti, spegnere immediatamente l'interruttore di alimentazione
e scollegare la spina dalla presa di corrente.
Quando non si utilizza il prodotto per un lungo periodo di tempo, assicurarsi di scollegare il cavo di
alimentazione dalla presa di corrente.
• Una ventilazione inadeguata può causare surriscaldamento, con conseguenti danni al dispositivo,
o addirittura, incendi.
• Non esporre il dispositivo a polvere o vibrazioni, al gelo o sorgenti di calore estreme (
come ad esempio: luce solare diretta, in prossimità di un calorifero oppure all'interno di un'automo-
bile durante le ore diurne) per evitare la possibilità di deformazione della scocca o danni ai compo-
nenti interni.
• Non collocare il dispositivo in posizione instabile, per evitare che cada.
• Non ostruire le prese d'aria. Questo dispositivo è dotato di fori di ventilazione nella parte inferiore
/ posteriore per evitare che la temperatura interna diventi troppo elevata.
• Non utilizzare il dispositivo in prossimità di emittenti televisive, radiofoniche, telefoni cellulari o
altri dispositivi radio. Ciò può causare rumore, sia nel dispositivo stesso che nell'apparecchio televi-
sivo o radio.
Connessioni e movimentazione:
• Prima di collegare il dispositivo ad altre apparecchiature, spegnere l'alimentazione per tutti i di-
spositivi. Prima di accendere o spegnere tutti i dispositivi, impostare tutti i livelli di volume al mi-
nimo.
I
T
A
L
I
A
N
O

5
• Non utilizzare il dispositivo o le cuffie per lunghi periodi di tempo o con livelli di volume eccessivi,
poiché ciò, potrebbe causare danni permanenti dell'udito. Se si verifica una perdita di udito o ronzio
nelle orecchie, consultare un medico.
• Non appoggiare pesi o collocare oggetti pesanti sul dispositivo; evitare di esercitare eccessiva pres-
sione su pulsanti, interruttori o connettori.
Non aprire:
• Non aprire lo strumento né tentare di disassemblare i componenti interni o di modificarli in alcun
modo. Il dispositivo non contiene parti riparabili dall'utente. Se dovesse verificarsi un malfunziona-
mento, non utilizzare lo strumento e farlo ispezionare da personale qualificato.
Esposizione all'acqua:
• Non esporre il dispositivo alla pioggia, non usatelo vicino a corsi d'acqua o in condizioni di umidità,
o in presenza di liquidi che possano penetrare all'interno. Non inserire o rimuovere la spina elettrica
con le mani bagnate.
Se notate qualche anomalia:
• Se il cavo di alimentazione o la spina viene in qualche modo danneggiato, o se vi è un'improvvisa
perdita di suono durante l'uso del dispositivo, o se qualche cattivo odore o fumo sembra provenire
dallo strumento, spegnere immediatamente l'interruttore di alimentazione, scollegare la spina dalla
presa di corrente, e fare ispezionare l'apparecchio da personale qualificato.
OPERAZIONI PRELIMINARI
Installazione
Posizionare il diffusore su una superficie piana e solida (tavolo, terra, ecc.) o utilizzare uno stativo
con flangia di 35 mm. Assicurarsi che tutti gli elementi di fissaggio siano serrati.
Connessioni elettriche e collegamenti audio
Si prega di collegare il cavo di alimentazione 110/220 (230) V 50/60Hz. Assicurarsi di im-
postare il selettore di potenza in ingresso alla tensione di rete disponibile. Collegare tutti i segnali di
input / output con XLR e/o cavi jack 6,3 millimetri. Non collegare più ingressi dello stesso tipo con-
temporaneamente (ad es. RCA/ Jack 6,3 mm).
Dopo aver terminato tutti i collegamenti audio, impostate il volume master (ove presente) a "0".
Accendete la sorgente audio e i diffusori. Impostate il livello Mic/Line a ore 12 e aumentate il volume
master fino a livello desiderato.
I
T
A
L
I
A
N
O
Ø = 35 mm

6
PANNELLO DI CONTROLLO
9
1a
1
2
2a
11
4
6
3
5
8
1 Ingresso Microfonico
Consente di collegare un microfono tramite
XLR o Jack 6.3 mm.
1a Controllo volume Microfono
Usa questo controllo per regolare il livello
del microfono.
2 Ingresso Linea
Consente di collegare un apparecchio
esterno (CD, radio / DVD, ecc.) tramite XLR,
Jack 6.35mm o connettori RCA.
2a Controllo volume Ingresso Linea
Usa questo controllo per regolare il livello
della sorgente Linea.
3 Uscita Segnale
Usa un connettore Jack 6,3 mm per colle-
gare un diffusore amplificato supplemen-
tare.
4 Treble
Consente di regolare i toni acuti.
5 Bass
Consente di regolare i toni bassi.
6 POWER LED
7 LIMIT LED
8 AC Power
Usa questo connettore per collegare il cavo
di alimentazione.
9 ON/OFF Power Switch
Interruttore di accensione/spegnimento del
diffusore.
10 ETICHETTA
Numero seriale e caratteristiche elettriche.
11 VOLUME
Regolazione generale del volume.
I
T
A
L
I
A
N
O
10
7

7
CONNESSIONI
CONNESSIONE TRAMITE XLR
CONNESSIONE TRAMITE JACK 6.3 mm
CABLAGGIO BILANCIATO
1TERRA
3NEGATIVO (-)
2POSITIVO (+)
CABLAGGIO SBILANCIATO
1TERRA
3PONTE CON PIN 1
2POSITIVO (+)
I
T
A
L
I
A
N
O
CABLAGGIO BILANCIATO JACK STEREO
+
-
CABLAGGIO SBILANCIATO JACK MONO
+

8

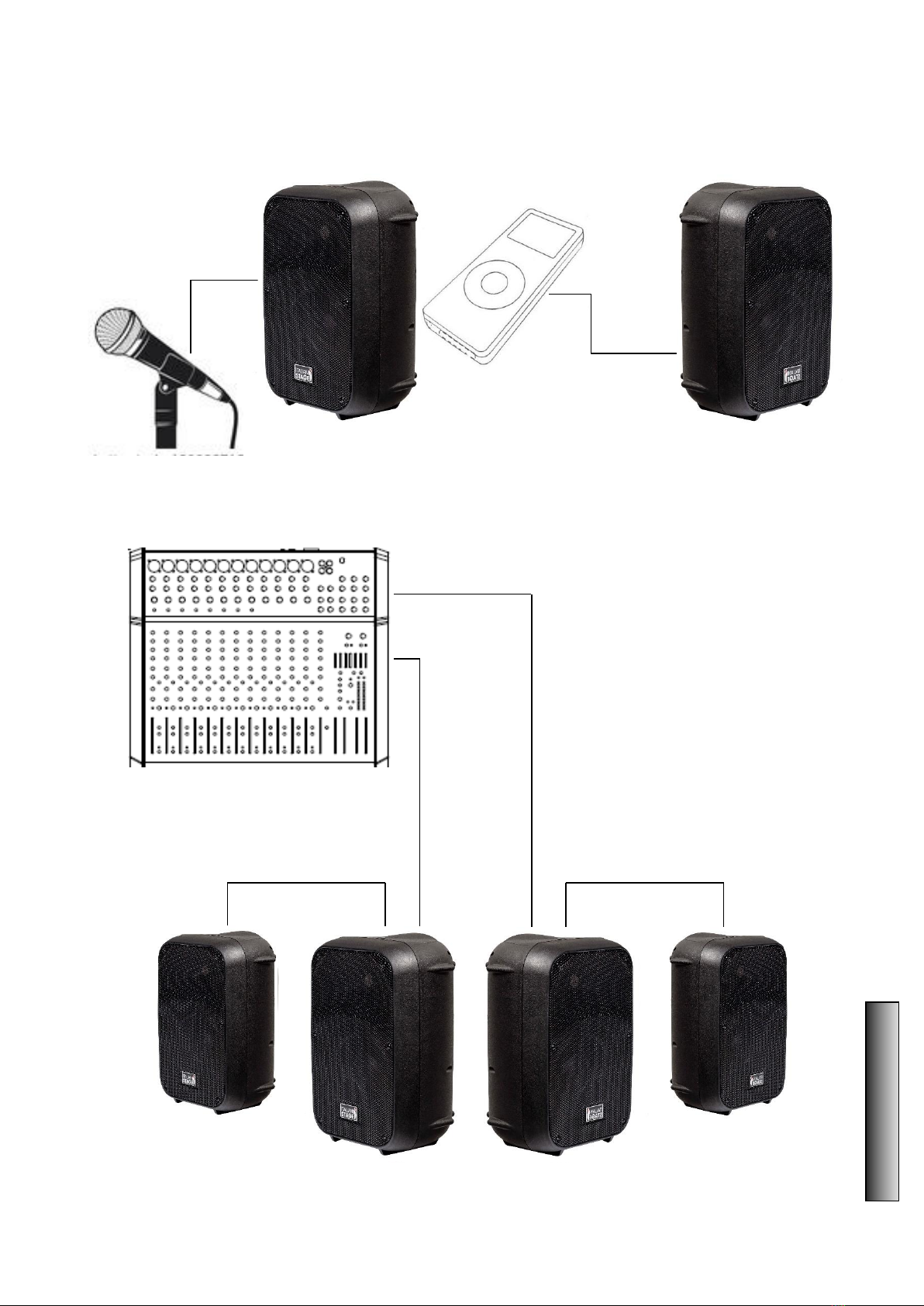

CONFIGURAZIONI
ESEMPIO 1 - ESEMPIO 2
ESEMPIO 3
RCA IN
MIC IN
LINE OUT
LINE IN
LINE IN
LINE IN
XLR
AUDIO OUTPUTS
LINE OUT
LINE IN
I
T
A
L
I
A
N
O
L
R

9
User Manual IS SPX12A – IS SPX15A
PRECAUTIONS
Please read carefully before proceeding
Warning:
Always follow the basic precautions listed below to avoid the possibility of serious injury or even
death from: electrical shock, short-circuiting, damages, fire or other hazards. These precautions in-
clude, but are not limited to, the following:
Power supply / power cord (devices with power cords/power supplies):
• Only use the voltage specified as correct for the device. The required voltage is printed on the type
plate of the device. Check the power cable from time to time regarding dirt, damage or other influ-
ence.
• Use only the included power cord / power supply or adaptor. Do not place the power chord near
heat sources such as: heaters or radiators, and do not excessively bend or otherwise damage the
cord, place heavy objects on it, or place it in a position where anyone could walk on, trip over, or roll
anything over it.
• Remove the electric plug from the outlet when the device is not to be used for extended periods
of time, or during electrical storms. When removing the electric plug from the device or an outlet,
always hold the plug itself and not the cord. Pulling by the cord can damage it.
• To avoid generating unwanted noise, make sure there is adequate distance (50 cm or more) be-
tween the AC power adaptor and the device. Do not cover or wrap the AC power adaptor with a
cloth or blanket.
Location:
• When setting up the device, make sure that the AC outlet you are using is easily accessible. If some
trouble or malfunction occurs, immediately turn off the power switch and disconnect the plug from
the outlet.
When you are not using the product for a long time, make sure to unplug the power cord from the
wall AC outlet.
• Inadequate ventilation can result in overheating, possibly causing damage to the device(s), or even
fire.
• Do not expose the device to excessive dust or vibrations, or extreme cold or heat (such as: in direct
sunlight, near a heater, or in a car during the day) to prevent the possibility of panel disfiguration or
damage to the internal components.
• Do not place the device in an unstable position where it might accidentally fall over.
• Do not block the vents. This device has ventilation holes at the bottom/rear to prevent the internal
temperature from becoming too high. In particular do not place the device on its side or upside
down.
• Do not use the device in the vicinity of a TV, radio, stereo equipment, mobile phone, or other
electric devices. Doing so may result in noise, both in the device itself and in the TV or radio next to
it.
Connections and handling:
• Before connecting the device to other devices, turn off the power for all devices. Before turning
the power on or off for all devices, set all volume levels to minimum.
E
N
G
L
I
S
H

10
• Do not use the device or headphones for a long period of time at a high or uncomfortable volume
level, since this can cause permanent hearing loss. If you experience any hearing loss or ringing in
the ears, consult a physician.
• Do not rest your weight on the device or place heavy objects on it, and avoid use excessive force
on the buttons, switches or connectors
Battery powered devices:
• In the event that the device is not used for prolonged periods of time, however, it is advisable to
periodically perform some charge / discharge cycles of the battery, to prolong the life of the battery.
Do not open:
• Do not open the device or attempt to disassemble the internal parts or modify them in any way.
The device contains no user-servicable parts. If it should appear to be malfunctioning, discontinue
use immediately and have it inspected by qualified service personnel.
Water warning:
• Do not expose the device to rain, use it near water or in damp or wet conditions on it containing
liquids which might spill into any openings. Never insert or remove an electric plug with wet hands.
If you notice any abnormality:
• If the power cord or plug becomes frayed or damaged, or if there is a sudden loss of sound during
use of the device, or if any unusual smells or smoke should appear to be caused by it, immediately
turn off the power switch, disconnect the electric plug from the outlet, and have the device in-
spected by qualified service personnel.
GETTING STARTED
Installation
Place the speaker on a solid flat surface (table, ground, etc.) or use a solid speaker stand with 35mm
flange. Make sure that all fixings are tight.
Power connection and wiring
Please connect the power cable to 110/220 (230) V 50/60Hz power voltage. Make sure to set the
power input selector to the available net voltage. Connect all input/output signals with XLR and/or
6.3 mm jack cables. Do not connect multiple inputs possibilities (ex. RCA/ Jack 6,3 mm) with more
than one cable.
After you finished all audio connections set master volume (if available) to “0”. Switch on audio
source and speaker power. Set Mic/Line level to 12 o'clock position and increase master volume to
comfortable level.
E
N
G
L
I
S
H
Ø = 35 mm

11
CONTROL PANEL
1 Microphone Input
Allows you to connect a microphone with XLR
or 6.3 mm Jack.
1a Microphone Volume control
Use this control to set the volume level of mi-
crophone.
2 Line Input
Allows you to connect an external audio de-
vice (CD, radio / DVD, etc.).
with XLR, 6.3 mm Jack or RCA plugs.
2a Line Input Volume control
Use this control to set the volume level of
Line-In Signal.
3 Signal Output
Use 6,35 mm Jack to connect another pow-
ered speaker.
4 Treble
Use it to set the high frequency level.
5 Bass
Use it to set the low frequency level.
6 POWER LED
7 LIMIT LED
8 AC Power
Use it to connect the Ac power cord.
9 ON/OFF Power Switch
Press to power on/off the speaker box.
10 LABEL
Serial number and electrical characteristics.
11 VOLUME
Master volume.
E
N
G
L
I
S
H
9
1a
1
2
2a
11
4
6
3
5
8
10
7

12
CONNECTIONS
XLR CONNECTIONS
JACK 6.3 mm CONNECTIONS
BALANCED WIRING
1GROUND, SHIELDING
3NEGATIVE SIGNAL (-)
2POSITIVE SIGNAL (+)
UNBALANCED WIRING
1GROUND, SHIELDING
3BRIDGED TO PIN 1
2POSITIVE SIGNAL (+)
E
N
G
L
I
S
H
STEREO JACK BALANCED WIRING
+
-
MONO JACK UNBALANCED WIRING
+

13
CONFIGURATIONS
EXAMPLE 1 - EXAMPLE 2
EXAMPLE 3
RCA IN
MIC IN
LINE OUT
LINE IN
LINE IN
LINE IN
XLR
AUDIO OUTPUTS
LINE OUT
LINE IN
E
N
G
L
I
S
H
L
R

14
SPECIFICHE TECNICHE
TECHNICAL SPECIFICATIONS
MODEL
IS SPX12A
IS SPX15A
HF DIAPHRAM
1"Driver
1"Driver
LF CONE
12“
15“
LF VOICE COIL
2,5“VC
2,5“VC
LINE OUTPUT
XLR OUT + Jack OUT 6,3 mm
XLR OUT + Jack OUT 6,3 mm
LINE INPUT
XLR IN + Jack IN 6,3 mm
+ 2 x RCA
XLR IN + Jack IN 6,3 mm
+ 2 x RCA
MIC INPUT
XLR IN + Jack IN 6,3 mm
XLR IN + Jack IN 6,3 mm
RMS POWER
AB class 170 + 30 W
AB class 170 + 30 W
PEAK POWER
400 W
400 W
FREQUENCY RESPONSE
48hz-20khz
45hz-20khz
PEAK SPL
127 dB
130 dB
DIMENSIONS
37x57x30 cm (WxHxD)
44x62x42 cm (WxHxD)
WEIGHT
11.5 Kg
16 Kg

15
CONFORMITÀ
CONFORMITY
I prodotti sono stati progettati e realizzati con materiali e componenti di alta qualità, sono riciclabili e i materiali possono
essere riutilizzati. Il simbolo indica che il prodotto deve essere smaltito separatamente dai rifiuti domestici una volta
giunto a fine della vita. Vi preghiamo di smaltire questo apparecchio presso il vostro punto di raccolta o di riciclaggio.
Tutte le specifiche ed il design sono soggetti a modifiche senza preavviso. Tutte le informazioni sono corrette al momento
della stampa. ITALIAN STAGE non garantisce per l'accuratezza o la completezza di qualsivoglia descrizione, fotografia o
dichiarazione contenuta nel presente manuale. Colori e specifiche stampati possono variare leggermente rispetto al
prodotto. I prodotti ITALIAN STAGE vengono venduti esclusivamente attraverso rivenditori autorizzati. Questo manuale
è protetto da copyright.
Ogni copia o la stampa è consentita solo tramite consenso scritto di ITALIAN STAGE. Lo stesso vale per la riproduzione o
la copia di immagini.
Products are designed and manufactured with high quality materials and components, which are recyclable and can be
reused. The symbol means that your product should be disposed of separately from household waste when it reaches
end of life. Please dispose of this equipment at your local collection point or recycling center.
All specifications and design are subject to change without notice. All information was correct at time of printing.
ITALIAN STAGE does not guarantee for the accuracy or completeness of any description, photo or statement contained
in this manual. Printed colors and specifications may slightly vary from product. Products from ITALIAN STAGE are only
sold through authorized dealer. This manual is protected by copyright.
Any copying or printing is only allowed with written consent of ITALIAN STAGE. The same applies to reproduction or
copying of images.
I
T
A
L
I
A
N
O
E
N
G
L
I
S
H

ITALIAN STAGE
is a brand of
PROEL SPA
(Worldwide Headquarters)
Via alla Ruenia, 37/43
64027 Sant’Omero (TE) – ITALY
Tel. [phone]
Fax [phone]
P.I. 00778590679
N.Reg.AEE IT 08020000002762
www.italian-stage.com
