Itatiaia IGH1G1 User manual

1000007121 - 30/05/2016
IGH1G1 COOK TOP
9001 2008/
Cozinhas
Linha de Interesse Geral do Consumidor
Ligação gratuita de qualquer ponto do país
0800 032 6111
ORIENTAÇÃO DE MONTAGEM
ASSEMBLY INSTRUCTION
ORIENTACIÓN DE ARMADO

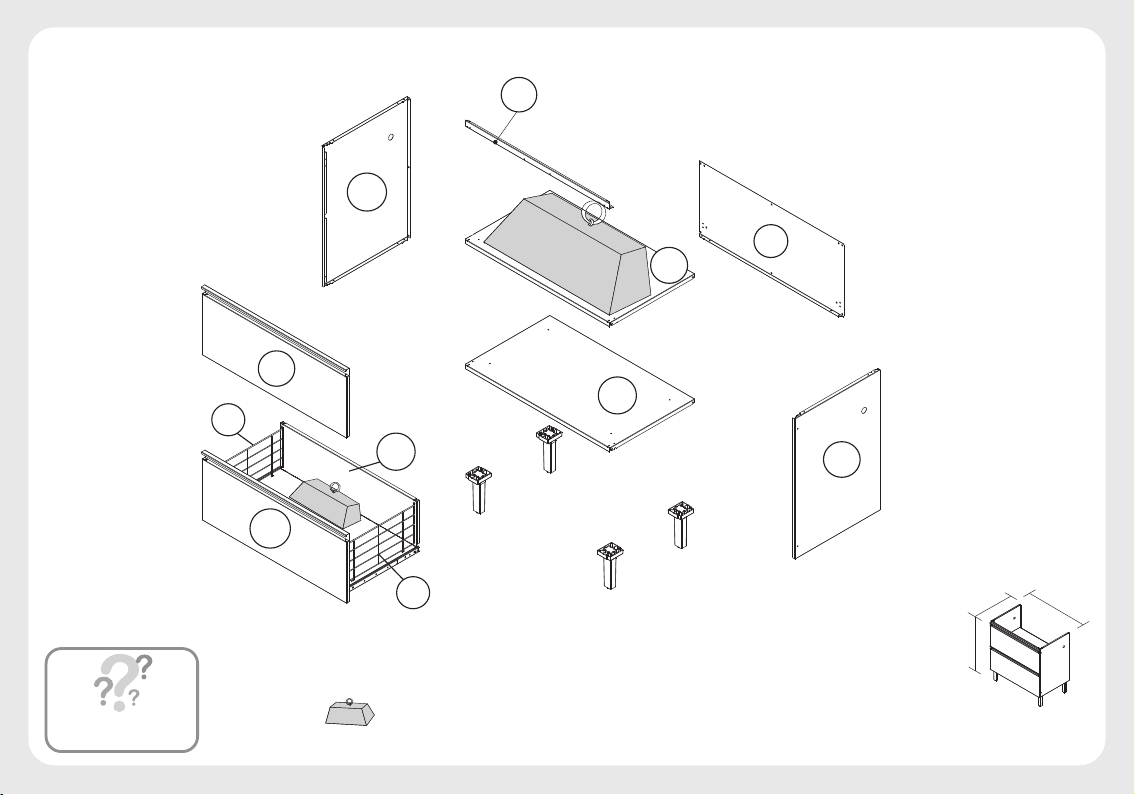

Gabinete 1 portas 1 gaveta p/cook top

IG2A-80 COOK
Produto Montado
C: 0,80m A: 0,83m P:0,49m
P
A
C
0800 032 6111
www.cozinhasitatiaia.com.br
SAC Peso máximo distribuído suportado
Maximum weight supported distributed
Peso máximo admitido distribuído
KG
01
02
03
05
06
07
09
10
08
08
10KG
15 KG
04

0800 032 6111
www.cozinhasitatiaia.com.br

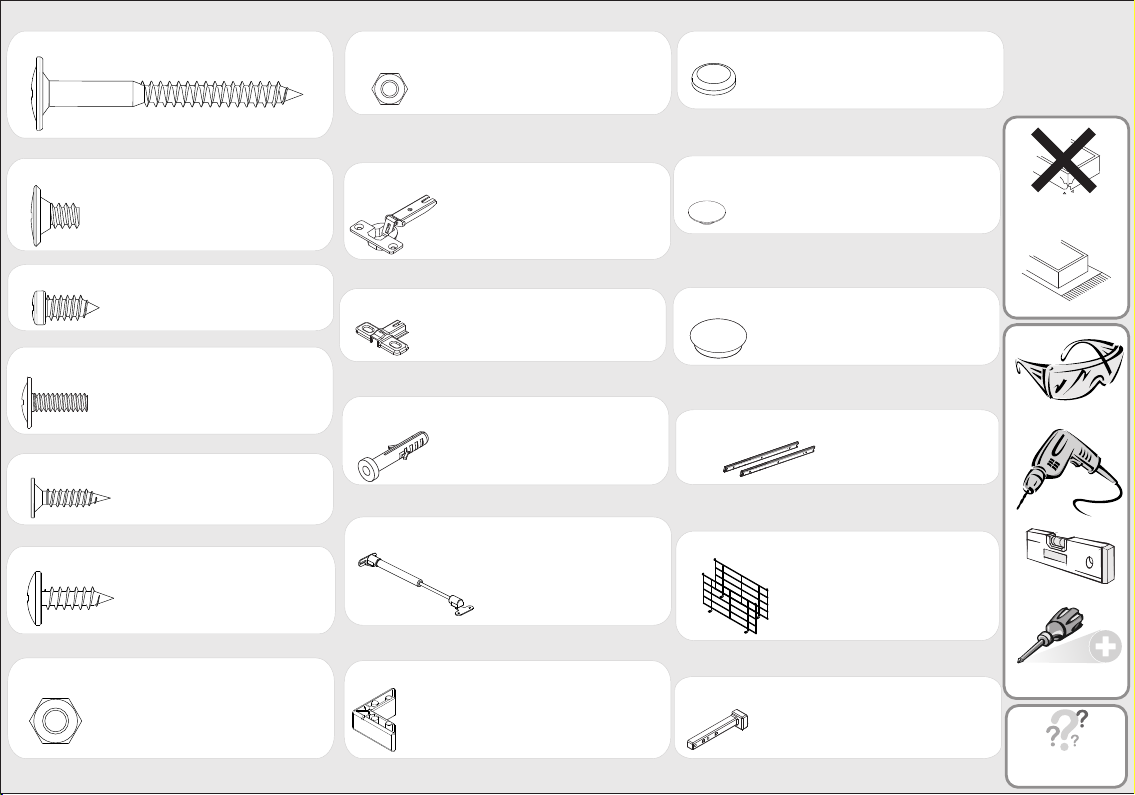

A15 - 1000000204 - 3/16 08
A3 - 1000000202 - 3/16x1/4 FL 08
A8 - 1000000233 - 4,2x9,5 CP 27
A1 - 1000000216 - 4,8x45 CTP 04
A13 - 1000000227 - 3,5x14 CC 20
F42 - 1000000276 - 08 C/ 4,5 MM 04
BUCHA
DOANCHOR
SOPORTE BISAGRA
02
F37 - 1000001194 - 35MM
DOBRADIÇA
FRAME WING
BISAGRA
F48 - 1000000281 - 13 MM 02
TAMPA CABEÇA PARAFUSO
SCREW HEAD CAP
TAPA CABEZA TORNILLO
F49 - 1000000277 - 4,5 MM 06
TAPA FURO
PLASTC CAP
TAPA AGUJEROS
F137 -
100003482 - 26 MM
02
TAPA FURO
PLASTC CAP
TAPA AGUJEROS
STANL
Y
A14 - 1000000235 - 4,2x13 MM 04
F44 - 3000004179 04
CALÇO L
“ L- SHAPPED” BRACKET
CUÑA L
02
F38 -d=0- 1000001207 - 35MM
CALÇO DOBRADIÇA
DOOR WING
SOPORTE BISAGRA
01
F138 - 1000003510
CORREDIÇA TELESCOPICA
TELESCOPIC RUNNER
RIEL TELESCÓPICA
01
F184 -1000007393- KIT ARAMADO
LATERAL ARAMADO
SIDE WIRE
ALAMBRE LATERAL
02

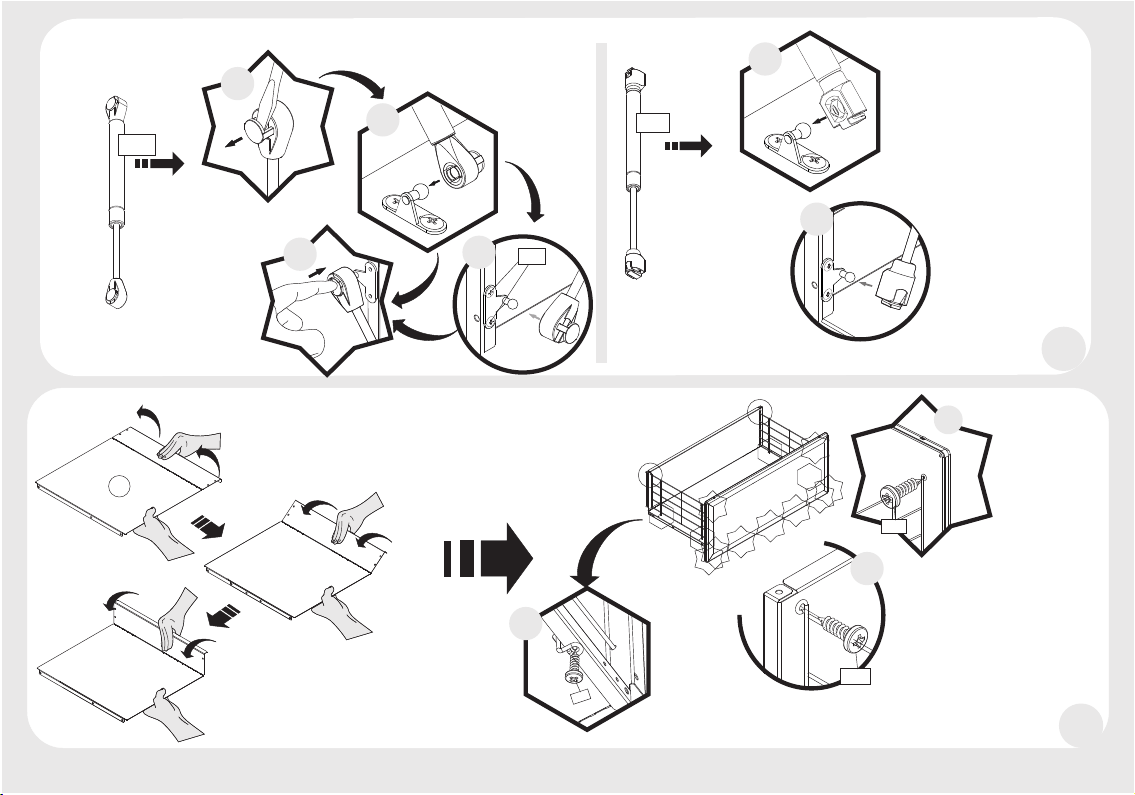

F43 - 3000006974 - 60N INVERT.
PISTAO ARTICULADOR
GAS SPRING
PISTÓN ARTICULADOR
02
F185 - 3000005687
CALÇO CORREDIÇA
RUNNER SUPPORT
CUÑA RIELES

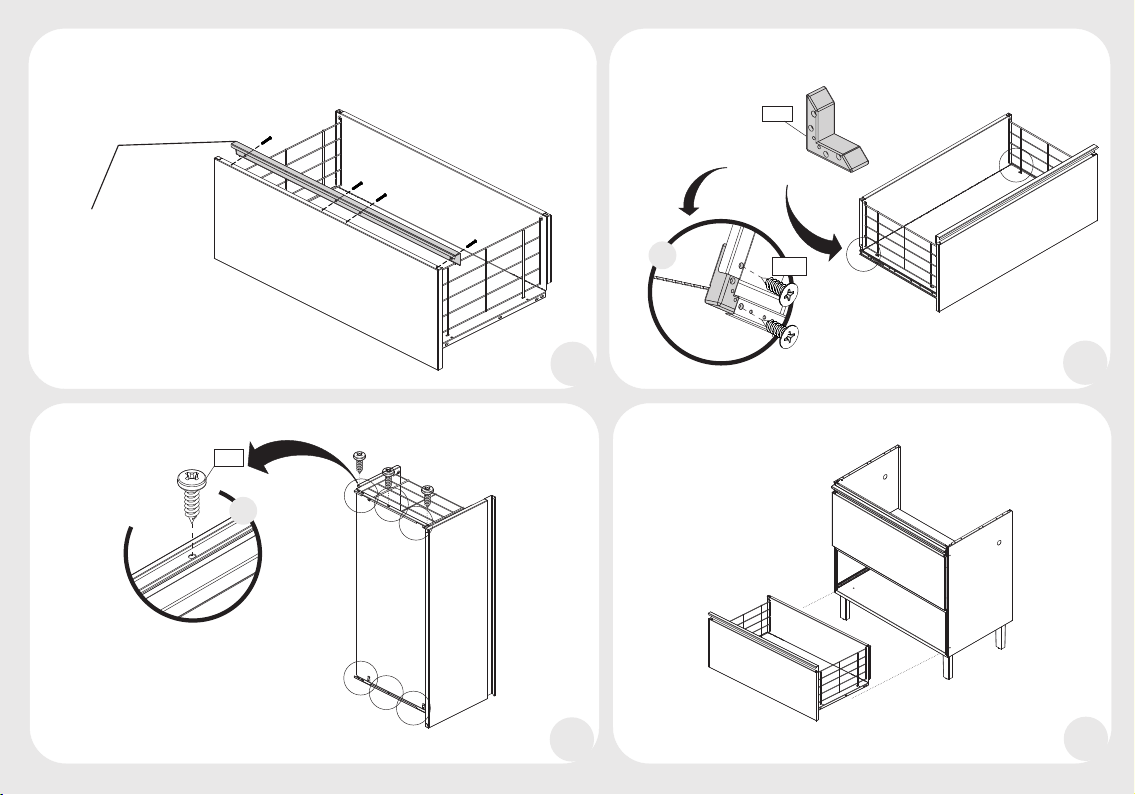

A10 - 1000000217 - M-4x10 LX 04
A16 - 1000000218 - M-4 04

02
01
03
2x
2x
A3
A15
6x
05
02
01
04
05
01
02
03
*
Verificar orientação específica
Check specific instructions
Verificar orientación específica
*
*

06
05

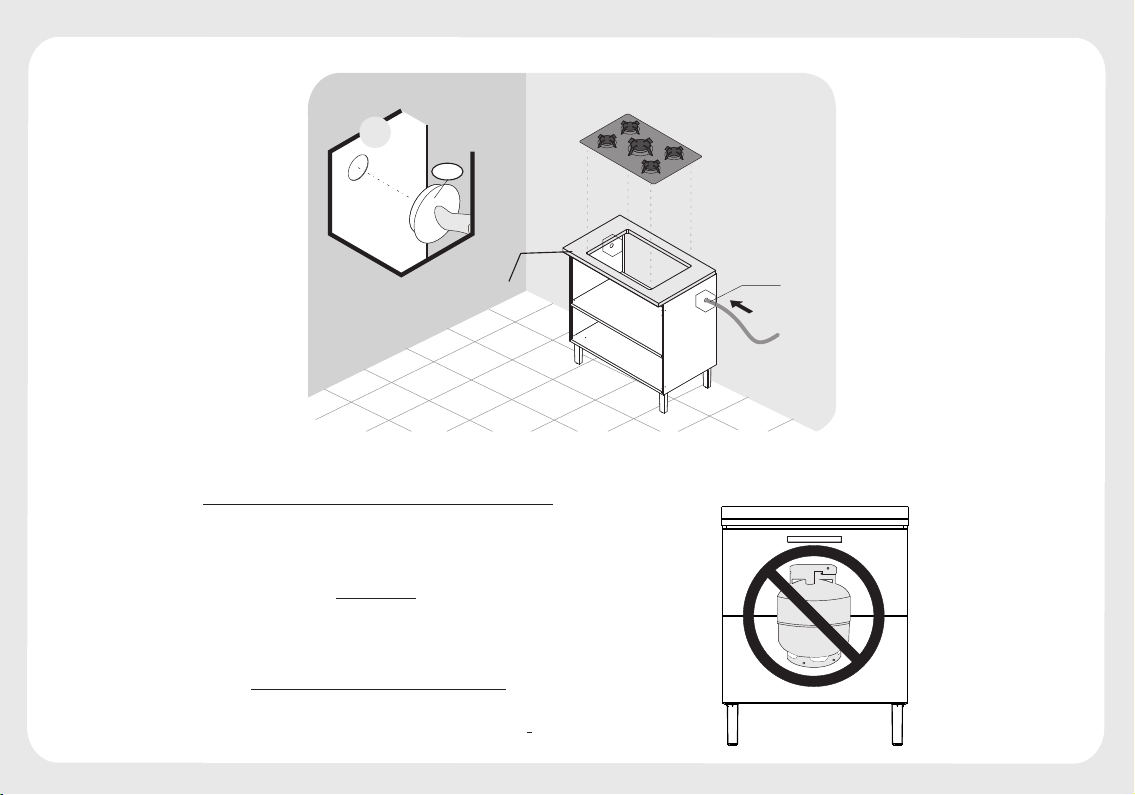

IMPORTANTE: NECESSÁRIO FIXAÇÃO NA PAREDE
IMPORTANT: CABINET MUST BE ATTACHED TO THE WALL
IMPORTANTE: ES NECESARIO FIJAR EN LA PARED
4x
07
8mm / 5/16”
F42
4x
08
STANLY
0°
A13
2x
4x
05
F185
A13 2x
A10
A16
2x
F38
06
F44
F185

A1
4x
F49
6x
09
2x
F48
90°
IMPORTANTE
IMPORTANT
IMPORTANTE
1x
F138
10
12
1111
A8
2x
F138
2x
A13
F37 2x
A8

Verificar orientação específica
Check specific instructions
Verificar orientación específica
*
13
A13
2x
14
*Verificar orientação específica
Check Specific instructions of handles
Verificar orientación específica
F37
F38
2x
2x
A14

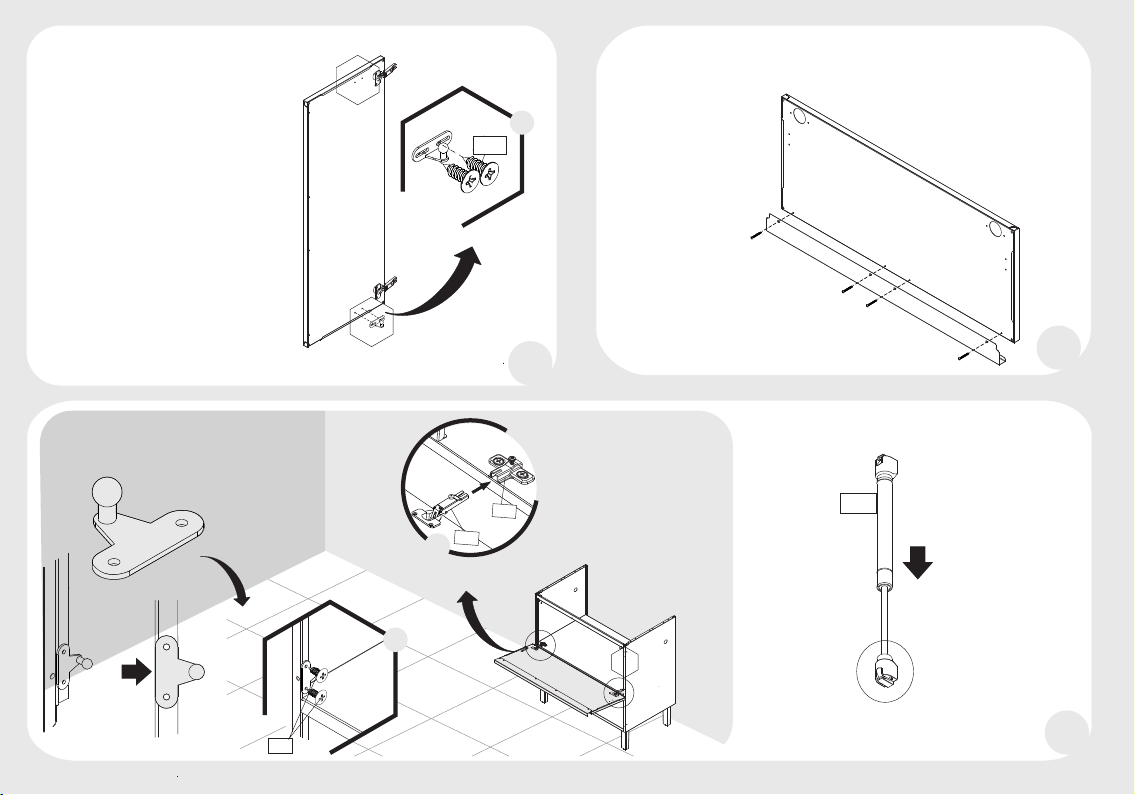

*SENTIDO CORRETO DE MONTAGEM
RIGHT DIRECTION ASSEMBLY
DIRECCIÓN CORECTA DE MONTAGEM
F43
PARA BAIXO 15

16
MODELO 1
F43
MODELO 2
F43
1x
1x
2x
1x
1x
2x A14
2x
17
9x
10
A8
A8
A8
4x

*Verificar orientação específica
Check Specific instructions of handles
Verificar orientación específica
*
21
18
20
6x
A8
F44
2x A13
19
IMPORTANTE
IMPORTANT
IMPORTANTE

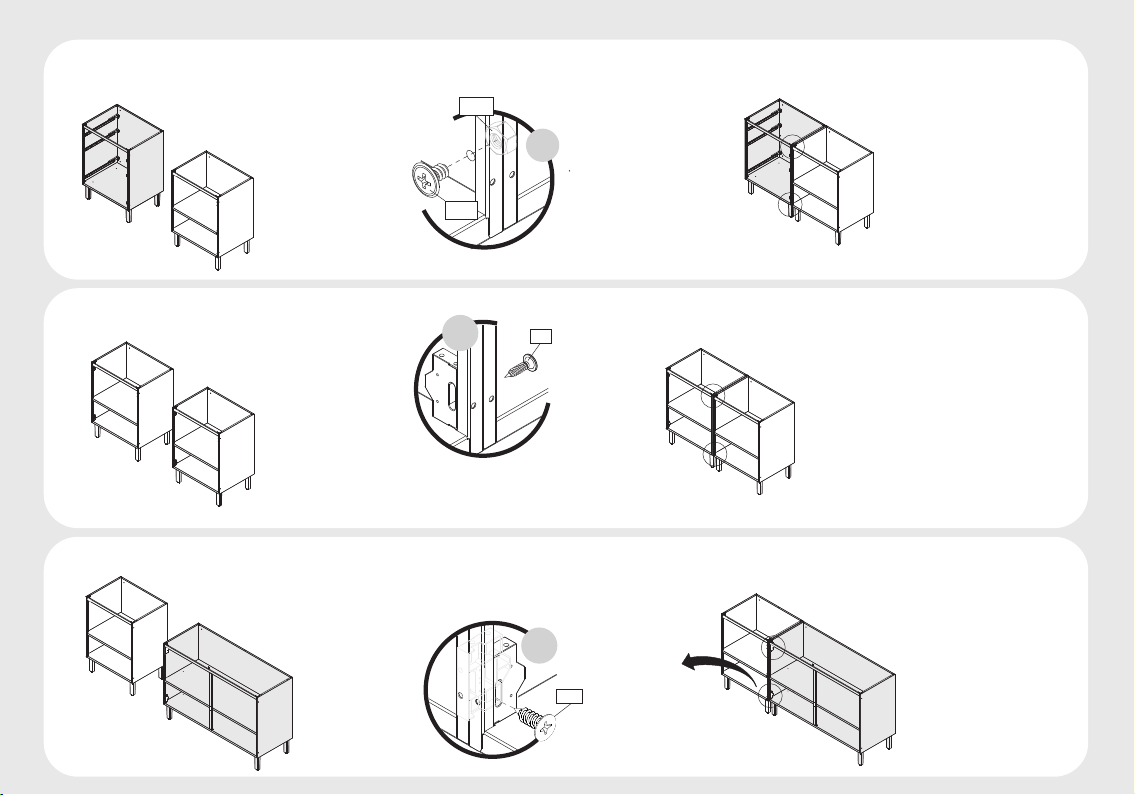

SITUAÇÃO 01: UNIÃO SEM APOIO DOBRADIÇA NAS LATERAIS / Option 1: Attachment of side panels without hinges
Situación 01: Unión sin apoyo bisagra en los laterales
UNIÃO DE MÓDULOS / Furniture attachment / Unión de módulos
SITUAÇÃO 02: APOIO DOBRADIÇA EM APENAS UMA LATERAL / Option 2: Attachment of side panels with one hinge
Situación 02: Apoyo bisagra en apenas un lateral
Fixação na lateral oposta ao componente
Attachment of side panel to back of the plastic support
Fijación en el lateral opuesto al componente
SITUAÇÃO 03: APOIO DOBRADIÇA NAS DUAS LATERAIS / Option 3: Attachment of side panels with two hinges
Situación 03: Apoyo bisagra en los dos laterales
2x
A15
A3
A13
2x
2x
A13
