Jacob Delafon MARCEL PACK E21182-00 User manual

1
MARCEL PACK
Pack WC Suspendu / Wall Hung WC pack
E21182-00
3043995-KE2-A
MANUAL DE INSTALACIÓN
MANUEL D’INSTALLATION
INSTALLATION MANUAL
安装说明
Montageanleitung



2

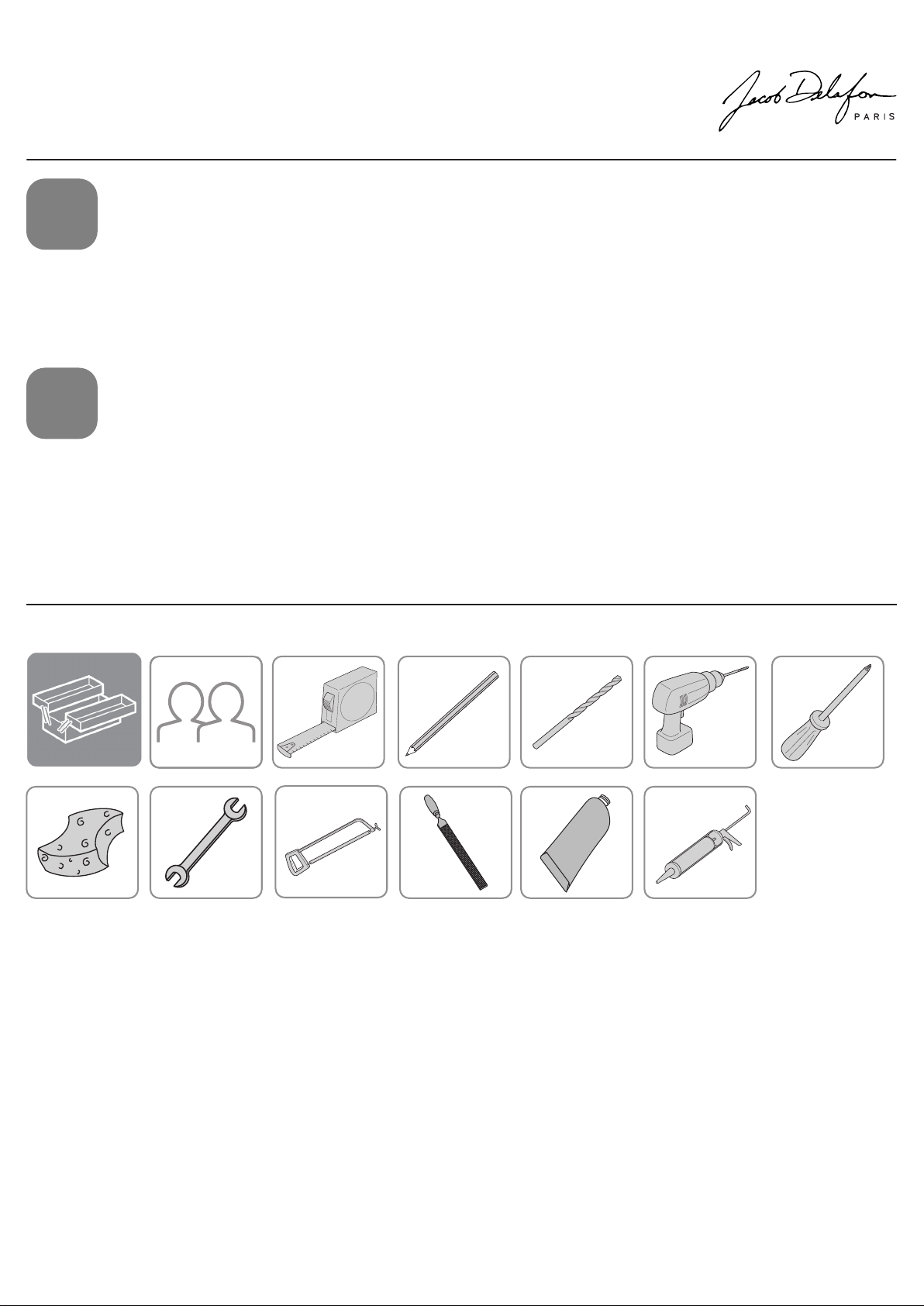

Make sure the product is installed by a competent person.
We advise the handling of all products >25kg by at least two people.
It is recommended to keep all protective packaging in place on the edge as long as possible to prevent any damage.
It is recommended to remove all protective packaging and the protection foil during the Installation. Before
installation, Please check the product for any damage prior for its build-in. Claims made after the installation cannot
been accepted.
Wear safety shoes when lifting products and safety glasses when drilling.
Comply with all local plumbing and building codes.
UK
Assurez-vous que le produit est installé par une personne compétente.
Nous conseillons la manipulation de tous les produits >25kg par deux personnes au minimum.
Il est recommandé de laisser tous les emballages de protection en place sur les arêtes pour prévenir tous dommages.
Nous vous recommandons de retirer tous les emballages protecteurs et les feuilles d’emballages.

acceptées.
Portez des chaussures de sécurité lors de la manutention des produits et des lunettes de protection lors du perçage.
Respecter tous les codes nationaux du bâtiment et de la plomberie.
FR


          

            
           



RU
ME

25





Asegúrese que el producto es instalado por personal preparado.
Les aconsejamos que haya al menos dos personas para manejar productos >25kg.
Se recomienda mantener el embalaje de protección en bordes y esquinas el mayor tiempo posible para evitar
daños al producto.

realizadas después de la instalación.
Use zapatos de seguridad cuando manipule el producto y gafas protectoras al taladrar.
Respete las normas locales de construcción y fontanería.
ES

3
Stellen Sie sicher, dass dieses Produkt nur durch einen Fachmann oder Fachhandwerker installiert wird!
Bei großen oder schweren Produkten empfehlen wir das Hinzuziehen einer zweiten Person, damit diese bei der
Montage unterstützen kann.
Um Schäden zu vermeiden, entfernen Sie die Schutzverpackung erst kurz vor der Installation.
Entfernen Sie bei der Installation die komplette Schutzverpackung mitsamt der Schutzfolien und untersuchen Sie
das Produkt vor Einbau auf Fehler. Im Nachhinein gemeldete Reklamationen können nicht anerkannt werden.
Stellen Sie sicher, dass während der Installation entsprechende Arbeitsschutzkleidung getragen wird (z.B.
Handschuhe, Sicherheitsschuhe oder Schutzbrille).
Vergewissern Sie sich, dass die Installation nach lokal geltenden Normen, Verordnungen und Richtlinien
vorgenommen wird.
DE
確認產品是由具備經驗與能力的人員所安裝的.
我們建議若是產品超過25公斤以上, 須由兩位以上的人員協助.
建議保留所有保護邊角的包裝, 確保產品不會有任何損傷.
我们建议您在安装时去除所有的防护性包装与保护膜. 安装前, 请仔细检查产品是否损伤. 任何安装后的客诉, 将
不会受理.
穿著安全的鞋子再抬起產品, 配戴安全眼鏡再鑽孔.
符合所有的當地衛浴產品法規與條款.
PRC
10 mm

4

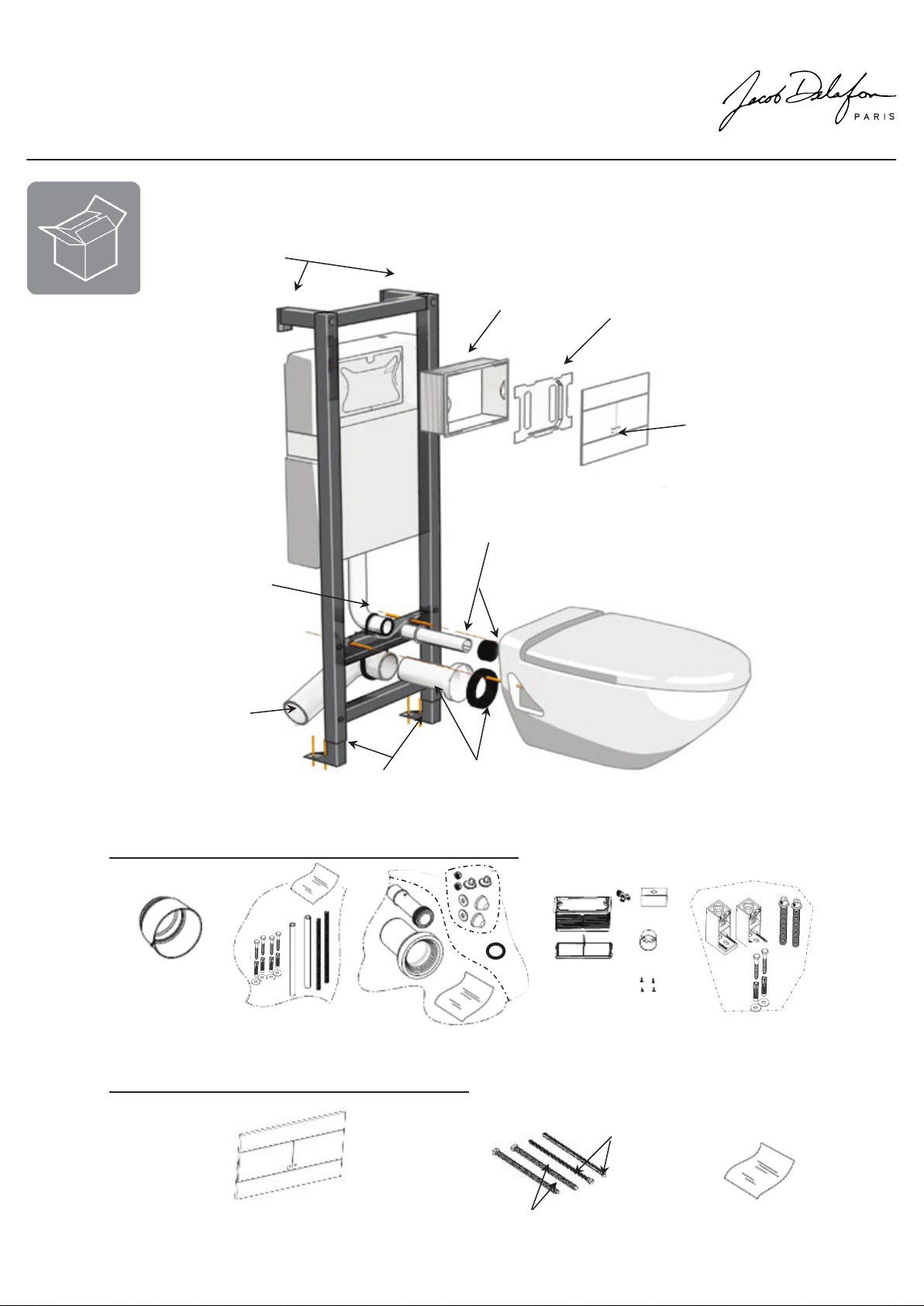

Conditionnement des sous ensembles du bati-support
Contenu de la boite de la plaque de commande
Fixations
murales
Boitier de
réservation
et trappede
service Chassis de la plaque
de commande
Plaque de
commande
Manchon
d'alimentation
avec joint
Manchon
d'évacuation
avec joint
Piedsautoportants
réglables
Coude
d'évacuation
PVC diamètre
100
Coude de
chasse
Kit raccordement + fixations
cuvette en sachet
Fixations sol +
tigesfiletées en
sachet
Boitier de
réservation
sous sachet
Protection
maçonnerie
(pipe)en
vrac dans
carton
Chassis (ABS) + Plaque
de commande (ABS)
Tiges de fixation
(blanches) L=204mm
Tiges de commande
(bleues) L=201mm Notice
Fixations
murales en
sachet
Sous
sachet
Joint

5
Bati support autoportant
Découpe de l'habillage
Plaque de commande
E4316
DIMENSIONS
X=180
Hauteur
450-500pour
personne à mobilité
réduite
Recommandation 41cm hauteur d'assise = repère d'installation à 1m de hauteur ( ) du sol.
*
180-200
*
X

6
POSITIONNEMENT DU BATI SUPPORT
Fixation au mur et au sol en trois étapes
Marquage
Perçage
Fixation
A/ FIXATIONS AU SOL
B/ FIXATIONS MURALES
1
2
3
Réglage en hauteur
des pieds car pose
possible sur sol fini
ou sur sol brut
Attention à
l'orientation des
pieds
50
ø10mm
Positionner le bati support de
niveau pour repérage des
trous de percement.
Se rapporter aux
recommandations d'installation
figurant sur le schéma
technique situé sur le carton
de la cuvette
Perçage du mur pourfixations murales
Ajuster les
fixations murales
vis à vis du mur
1
2
3
4
1
2
3
Aligner le coude d'alimentation par
rapport à l'évacuation

7
Afin de garantir un accès permanent au raccord du robinet d'arrêt,
celui-ci doit se trouver à l'intérieur du réservoir.
M
ISE EN PLACE DU BATI
RACCORDEMENT A L'ARRIVEE D'EAU
Positionner les bouchons de
protection pour empêcher les
impuretés de pénétrer dans
l'alimentation et l'évacuation
Le boitier de réservation est indispensable
jusqu'à l'habillage du bati pour empêcher les
impuretés de pénétrer dans le réservoir
Visser les tigesfiletées
protégées par un manchon
en plastique en tenant
compte de l'épaisseur de
l'habillage X, du carrelage Y
et de la cuvette Z , rajouter
15mm
Purger l'installation
avant raccordement
Ne pas dérégler le robinet d'arrêt afin
de garantir le volume de chasse Emboiter le boitier de
réservation
X
Y
1
2
1
2
3
*
Z
Lubrifiant

8
Pose en applique avec
habillage léger
HABILLAGE DU BATI
Pose en applique avec
habillage maçonné
Pose autoportante
Pose en gaine technique avec
cloison à ossature métallique
Pose dansune cloison
avec ossature
métalliquePose en gaine technique
avec cloison maçonnée

9
A/
B/
C/
MONTAGE DE LA PLAQUE DE COMMANDE
Découperla partie du boitier
de réservation qui déborde de
l'habillage
Positionner au fond du boi�er de réserva�on, une
vis de serrage (blanche) et une vis de commande
(bleue) puis mesurer la longueur et rajouter 20 mm
avant de les couper
Positionner et visser les vis de serrage
Positionner et visser les vis de commande (bleue) jusqu'à enclenchement
Positionner la plaque de commande
1
2
3

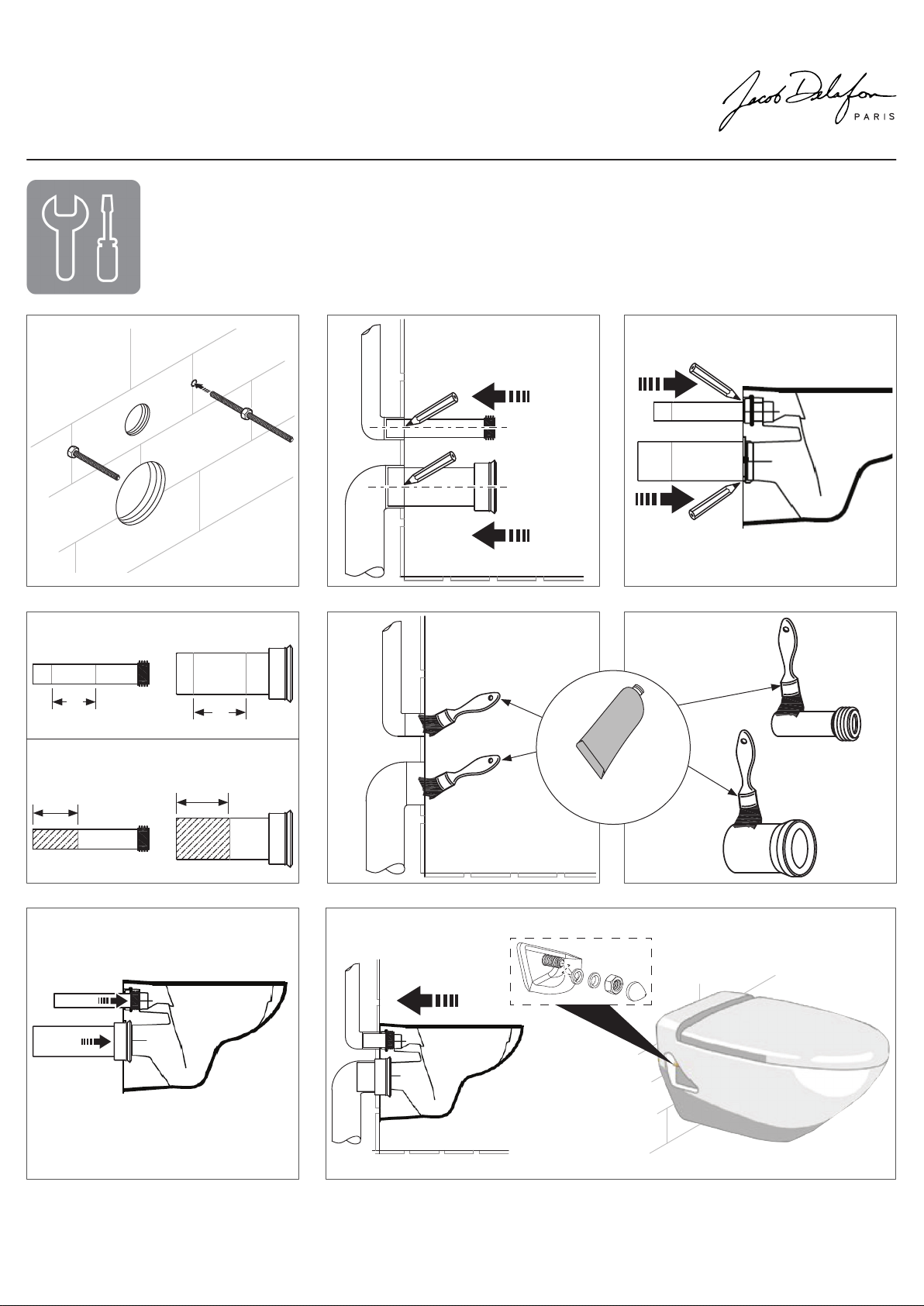

10
7a
7b
L1
L1 + 3 mm L2 + 3 mm
L2
8 9
a
a
b
b
5
a
a
b
b
6
10
4
11
X2
Savonner ou Graisser /
Soap or Grease

11
MONTAGE DE L'ABATTANT
Nettoyer la cuvette. Positionner les
fixations sur celle-ci en tenant compte
du sens de rondelle
Positionner l'abattant sur les fixations e
t
le clipser
Centrer l'abattant par rapport à la cuvette et serrer les écrous rapides avec la clé fournie
Remonter le couvercle pour qu'il soit en appui sur le mur
12

12

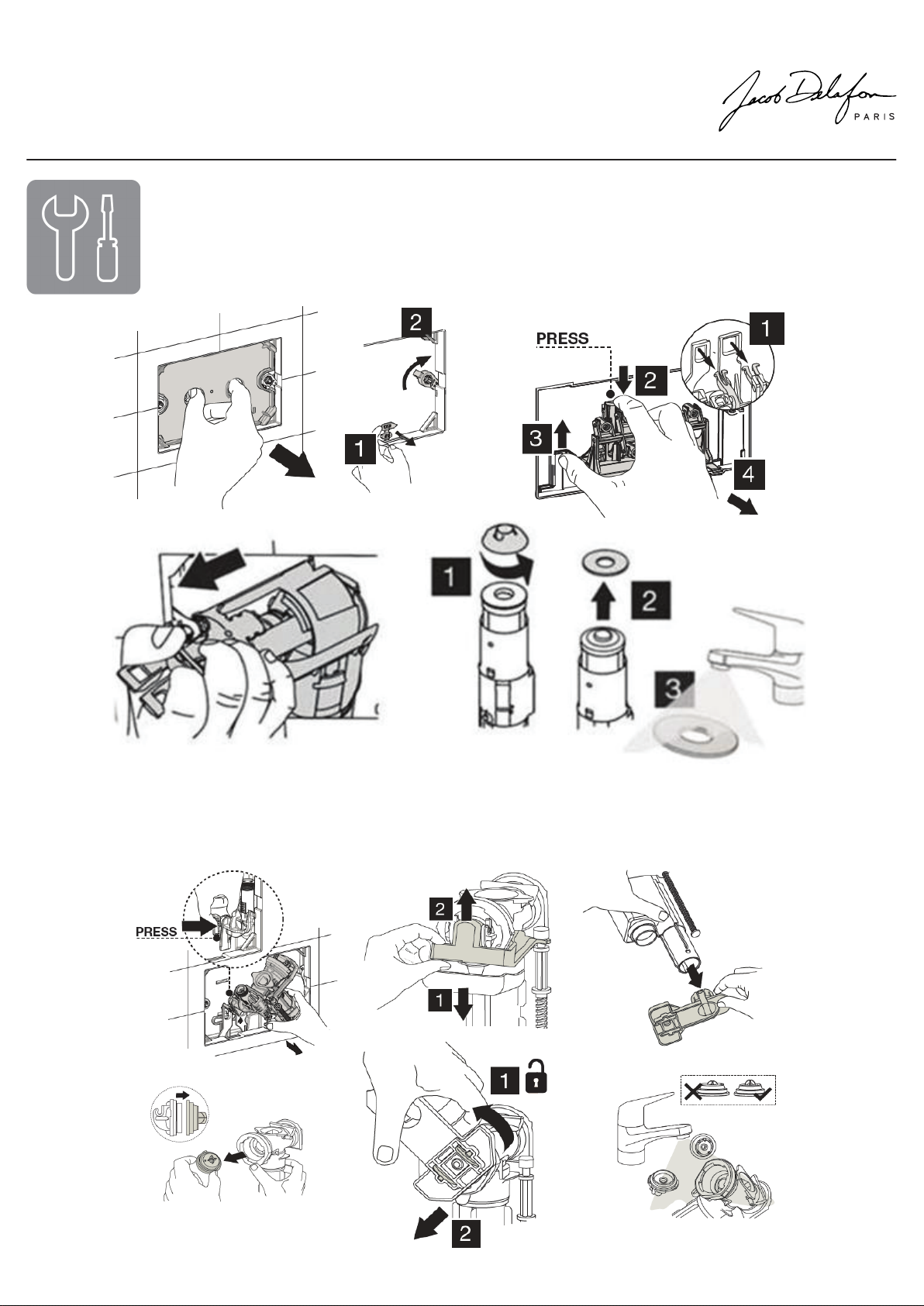

CHANGEMENT DU ROBINET
SAV
CHANGEMENT OU NETTOYAGE DU JOINT DU MECANISME
Fermer le robinet d'arrivée d'eau et déclipser Pousser sur l'ergot et tirer vers le haut
Sortir les ergots de leur logement
NE PAS OUBLIER DE FERMER LE ROBINET D'ARRIVEE
D'EAU AVANT TOUTE INTERVENTION
Retirer le mécanisme tout d'abord en tirant vers
le haut puis le pencherDévisser puis tirer vers le haut pour
enlever le joint et le nettoyer
Déclipser le robinet. Dévisser le flexible et sor�r le robinet du réservoir
13

13

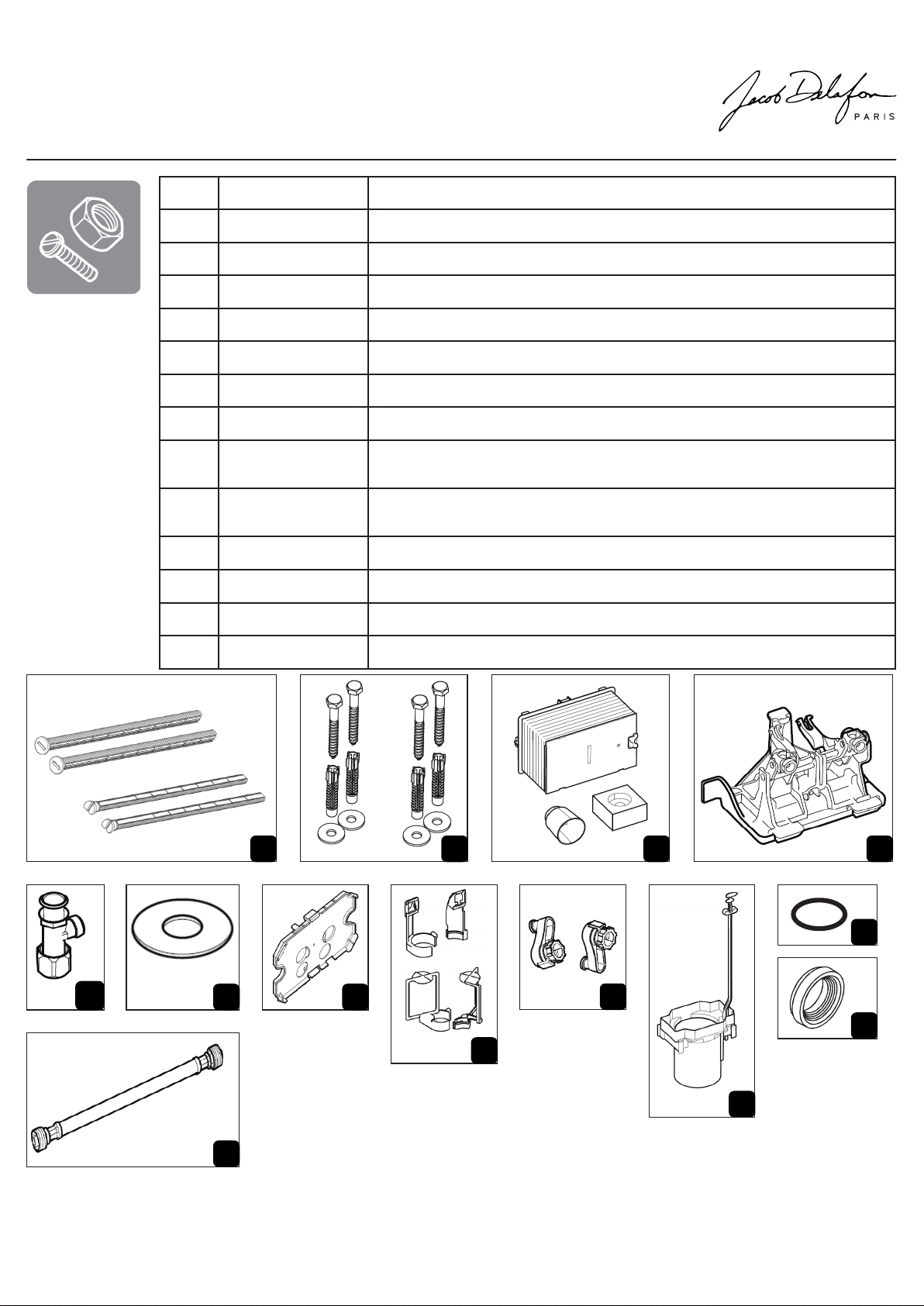

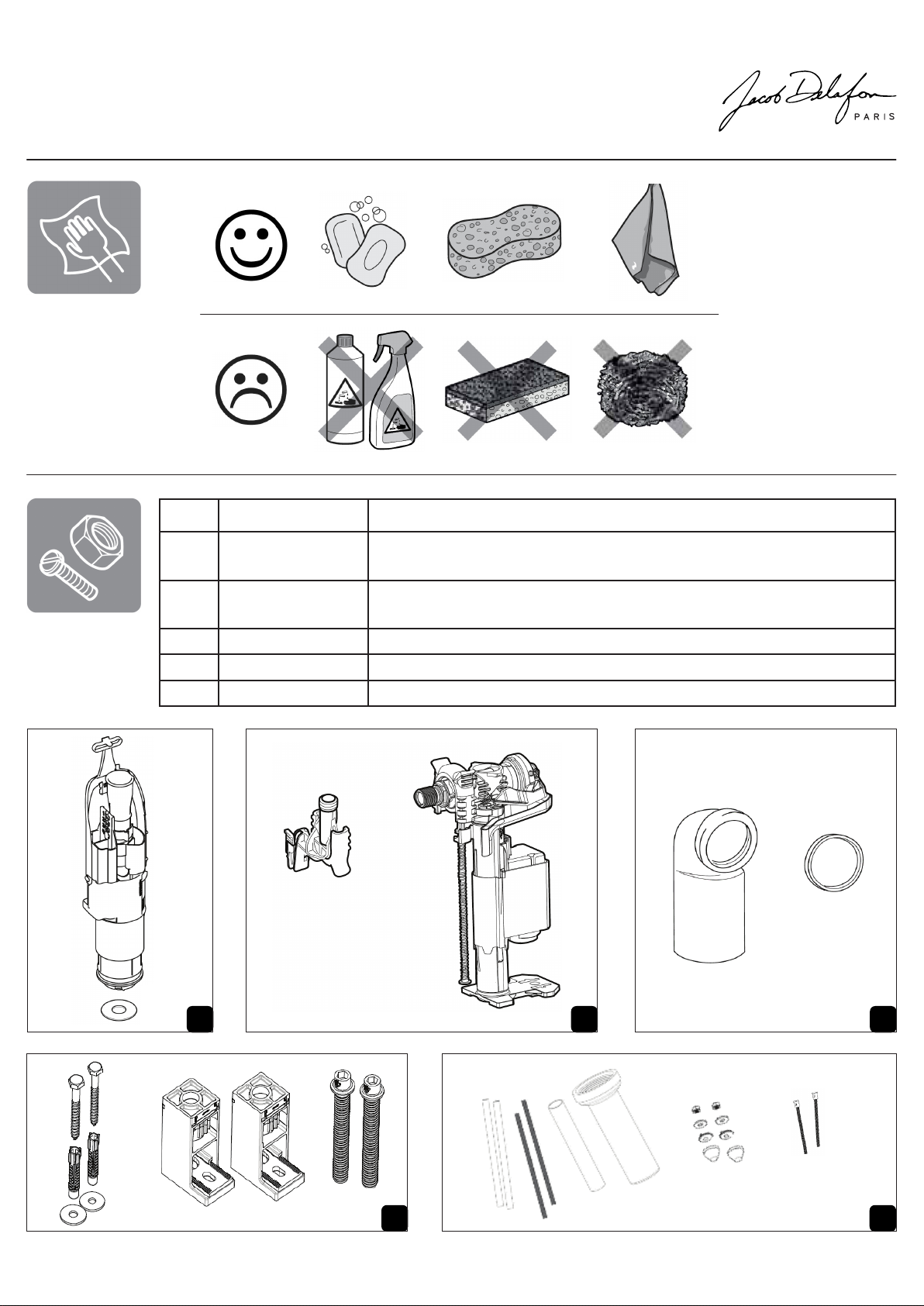

Réf Description
1 RTA232NF Mécanisme préréglé pour fonctionnement en 6L /
Mechanism preset for 6L operation
2 RTA228NF Robinet préréglé pour fonctionnement en 6L /
Inlet valve 3/8 in 6L
3 RTA184NF Pipe d’évacuation / Evacuation pipe
4 RTA066NF 
5 RTA063NF Kit pour paroi éloignée / Kit for remote wall
1 32
4 5

14
Réf Description
6 RTA062NF 
7 RTA065NF Sachet de visserie / Support frame screws
8 RTA179NF Tunnel de service / Service tunnel
9 RTA236NF Levier de commande / Levers block
10 RTA231NF Robinet d’arret / Stop valve
11 RTA208NF Joint mecanisme / Valve seal
12 RTA235NF Plaque de protection / Protective plate
13 RTA233NF Support de mécanisme de chasse /
Mechanic outlet valve anchors
14 RTA229NF Fixations de la plaque de commande /

15 RTA234NF Culot de mecanisme / Flush valve base support
16 RTA238NF Bague ø37 bati / O ring ø37
17 RTA237NF Joint pipe chasse / Flush valve seal D40/45
18 RTA230NF Flexible / Flexible hose
6
10 11 12 14
15
18
16
17
13
7 8 9
