Japa 215 User manual

Suomi/Englanti
215 HIEKOITIN
215 SAND SPREADER
KÄYTTÖOHJEKIRJA
INSTRUCTION MANUAL
Valmistaja/Manufacturer:
LAITILAN RAUTARAKENNE OY
23800 LAITILA
www.japa.fi

2
KÄYTTÄJÄN KÄSIKIRJA
Laitila 11.01.2007
JOHDANTO
Käsikirjan käyttö
Tämä käyttäjän käsikirja on tarkoitettu ammattitaitoiselle käyttäjälle.
Siksi koneen käyttäminen edellyttää normaaleja yleistietoja ja taitoja.
Päivitys
Kaikki ohjeet, kuvaukset ja tekniset tiedot perustuvat viimeisimpään tietoon
koneen rakenteesta sillä hetkellä kun ohjekirja painetaan. Valmistaja kehittää
kuitenkin konetta jatkuvasti ja pidättää siksi itsellään oikeuden tehdä koneeseen
laatua ja turvallisuutta parantavia muutoksia niistä erikseen ilmoittamatta.
Yhteystiedot
Nopean ja tehokkaan avun saamiseksi varaosatilauksissa ja mahdollisissa
käyttöhäiriötilanteissa myyjälle tai huoltomiehelle on aina ilmoitettava koneen
tyyppikilvessä olevat tiedot.
Merkitse kilvessä olevat tiedot tälle sivulle vastaavaan kohtaan, niin ne ovat aina
tarvittaessa helposti käytettävissä.
Tyyppi: Japa 215 Hiekoitin
Valm. no: .............................…
Vuosi: ............................….
Ellet itse pysty ratkaisemaan ongelmaa, ota yhteys koneen myyjään, joka
selvittää asian yhdessä valmistajan kanssa.
Myyjä: Liike: .................................................
Osoite: ......….......................................
…….........................................
Puhelin:.......…......................................
Valmistajan yhteystiedot:


Osoite Laitilan Rautarakenne Oy
FIN-23800 Laitila Finland
www.japa.fi


Puhelin 02/ 8571 200
(+358/ 2/ 8571 200)
Fax [phone] (+358/ 2/ 8571 201 )
Olemme rakentaneet sinulle turvallisen, varmatoimisen koneen, huolla se
ajallaan ja käytä sitä oikein, niin se palvelee tehokkaasti ja pidempään.
Tutustu käyttäjän käsikirjaan ennen koneen asennusta ja työskentelyn
aloittamista.
Tutustu koneeseen ja sen hallintalaitteisiin ennen työskentelyn aloittamista.
Säilytä käsikirja aina koneen mukana.

3
INSTRUCTION MANUAL
Laitila 2007-01-11
FOREWORD
The instruction manual is intended as guidance for an experienced operator.
Operating the machine requires average level of knowledge and skill.
Right to make changes
All instructions, illustrations and technical information are based on the latest level
of specifications at the time of the printing of this manual. The manufacturer will,
however, carry on with the development o and will therefore retain the right to
make changes, without prior notice, to the design and construction of the machine
improving the safety and quality of the product.
Contact information
In order to ensure fast and efficient service in cases of spare parts orders or in
breakdown situations, the Machine Identification Plate information should always
be informed to the supplier of the machine or the service technician. Fill in
carefully the Identification Plate information on the appropriate space reserved on
this page so that the information is always available when needed.
Type Japa 215
Serial No ......................
Year: ........................
If you are unable to diagnose the fault with the machine, contact your supplier who
will diagnose the problem together with the manufacturer.
Supplier Company:................................................
Address: ...............................................
Tel.: ..............................................
Manufacturer’s contact information:


Address:Laitilan Rautarakenne Oy
FIN - 23800 Letala Finland
www.japa.fi


Tel. int: + 358 -2- 8571 200
Fax int. + 358 -2- 8571 201
We have made a safe and reliable machine for you. If you use the machine
correctly and maintain it according to the instructions, it will serve you efficiently
and reliably for a long period of time.
Familiarize yourself with this Instruction Manual before the installation
of the machine and before commencing the work with it.
Familiarize yourself also with the controls and emergency stops of the machine
before commencing to work with it.
Keep the Instruction Manual always with the machine.



4
SISÄLLYSLUETTELO CONTENTS
1.Yleistä 1. General
2.Tekniset tiedot 2. Technical data
3.Asennus 3. Installation
4.Käyttö 4. Operation
5.Huolto 5. Service
6.Varaosaluettelo 6. Spare parts
1.YLEISTÄ
Japa 215 hiekoitin on pientraktorilla, ajettavalla ruohonleikkurilla,
autolla ym. hinattavaa mallia. Tämä hiekoitin on kehitetty helpottamaan
pihojen, jalkakäytävien ja teiden hiekoittamista. Autolla hinattaessa
tarvitaan lisävarusteena vetokuulakytkin.
1.GENERAL
Japa Sand Spreader 215 is intended to be towed by a Mini-Tractor,
Garden Tractor, car or other four-wheeled vehicle. It has been designed
for spreading sand on paths, driveways and yards. When towing with
car, a drawbar coupling is needed. It is available as accessory.
2.TEKNISET TIEDOT 2.TECHNICAL DATA
1.Säiliön tilavuus 215 l 1.Reservoir, capacity 215 liters
2.Säiliön leveys 1000 mm 2.Reservoir, width 1000 mm
3.Säiliön korkeus 570 mm 3.Reservoir, hight 570 mm
4.Vapaakytkin 4.Free coupling
5.Paino 55 kg 5. Weight 55 kg
6.Rengaspaine 2 bar 6.Tyre pressure 2 bars (30psi)

5
3.ASENNUS
JAPA 215 hiekoitin asennetaan tehtaalla toimintakuntoon. Lähetys
tavasta johtuen voi olla, että pyörät on jouduttu ottamaan kuljetuksen
ajaksi irti. Näiden asennus tapahtuu seuraavasti: Pyörä (4) asennetaan
akselille venttiili sisäpuolelle, jonka jälkeen laitetaan pyörän
lukitusholkki (5) paikoilleen. Kytkimen (6) asennuksessa on
huomioitava pyörän pyörimissuunta. Kytkimen on toimittava niin, että
hiekoitinta vedettäessä molemmat kytkimet ovat kiinni ja
peruutettaessa irrottavat. Kuva 2 on kytkimen asettaminen vapaa-
asentoon.

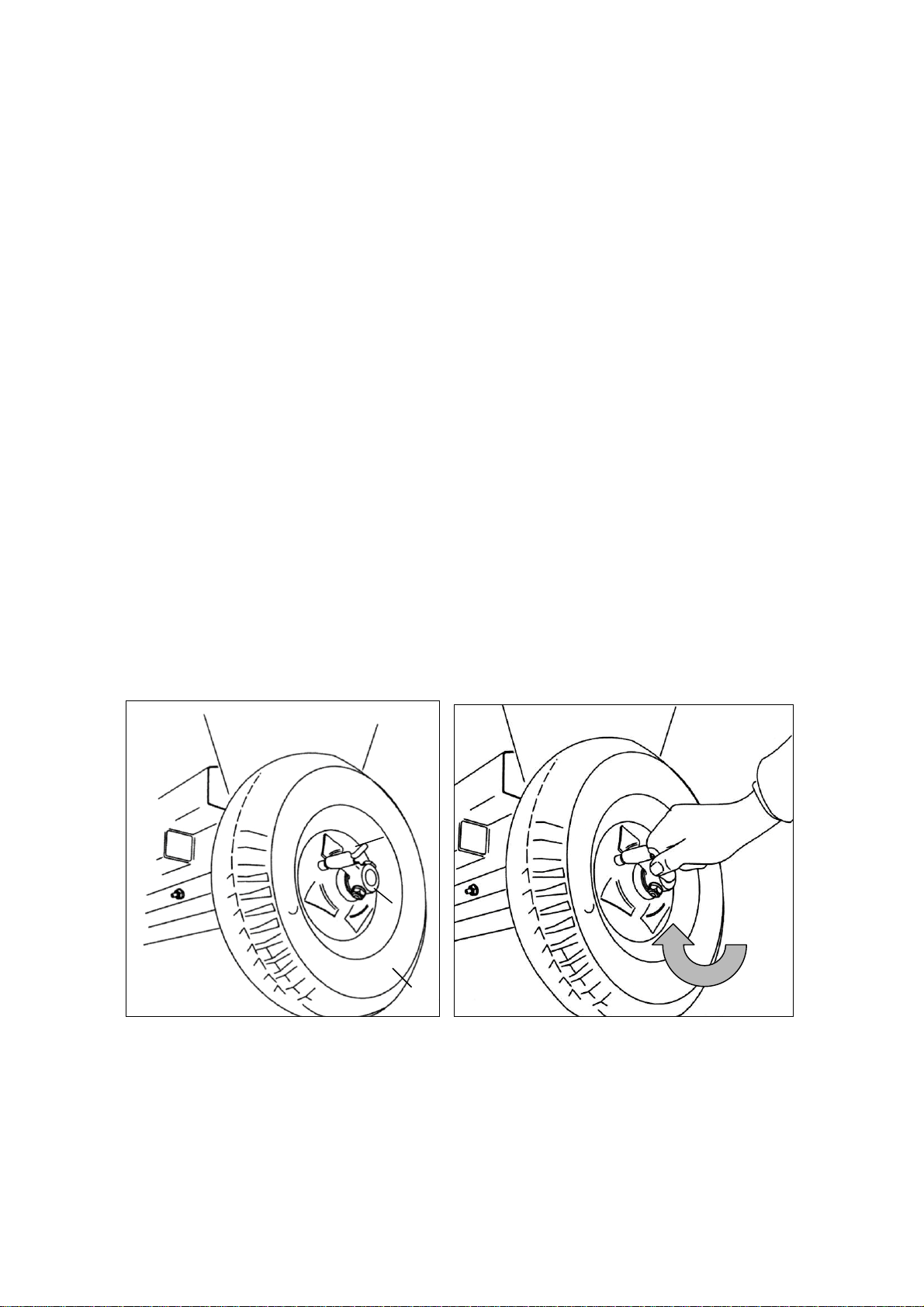

3.ASSEMBLING
Japa Spreader 215 is basically assembled in the factory. Some parts
may have, however, been detached for transport reasons. The wheels
(4) are to be mounted on the axel the valve is on the inside and after
that fastened with locking sleeve (5). When mounting the coupling (6),
take into account the rotation direction of the wheel as both couplings
should be locked when pulling the spreader forwards and when
reversing the spreader, the couplings will be disengaged. Picture 2
shows the free position of the coupling.
1. 2.
4
6
5

6
4.KÄYTTÖ
Hiekoitin asetetaan pientraktorin tai vetokoukulla varustetun
henkilöauton perään. Säiliön täyttäminen hiekalla tapahtuu, joko
lapioimalla tai valuttamalla säkistä, siilosta yms. Hiekoitus tapahtuu
eteenpäin ajamalla (kytkimien asento, kuva1). Peruutettaessa
vapaakytkimet irrottavat ja hiekoitin ei hiekoita. Siirtoajan ajaksi
kytkimet voidaan asettaa vapaa-asentoon, kuva 2. Jos hiekkaa tulee
liian paljon, voidaan lyhentää rummussa olevia
hiekanpudotusnappuloita, kuva 3. Paras tulos kokeissa on saatu 4-8
mm. seulotulla sepelillä. Hiekan ollessa sopivan karkeaa, se ei painu
jäähän heti sisälle ja estää liukkautta mahdollisimman pitkään.
4.OPERATION
The Spreader is coupled to the towing vehicle or car with a drawbar
coupling. The reservoir can be filled by shovel or directly from sack, silo
etc. The Spreader spreads sand while the vehicle is moving forwards
(see coupling position, picture 1). When the vehicle reverses, the free
coupling disengages and the sand stops coming out. When
transporting the Spreader, the coupling must be disengaged (picture 2).
If there is too much sand coming out, you can shorten the spreader
pins on the mixer shaft by grinding them (picture 3). The best spreading
result can be obtained with 4 - 8 mm diameter screened gravel.

7
When the gravel diameter is right it will not sink into the ice as quickly
as fine sand.
Shaft
If necessary, grind the pins on the shaft shorter.

8
5 HUOLTO
Japa 215 hiekoittimen huollon tarve on käyttökautena vähäinen.
Tärkein huolto on pyörän ja kytkimen kunnon tarkistus. Tarvittaessa
pyörän akseli ja kytkin puhdistetaan ja voidellaan vaseliinilla.
Käyttökauden loputtua hiekoitin pestään vedellä. Pesun jälkeen
tarkistetaan kumien kunto ja tarvittaessa vaihdetaan. Hiekoittimen
metalliosat tarkistetaan, maali ym. vauriot korjataan.
5. MAINTENANCE
Japa 215 Sand Spreaders require very little maintenance. The most
important is to keep the function of the wheels and coupling adjusted.
The wheel shaft and coupling must be cleaned and lubricated with
vaseline when the need arises. After usage, the Spreader is to be
washed with water. Check also the rubber parts after the wash and
change them if necessary. Check also the metal parts and repair any
damaged in paint or other damage.
6. OSALUETTELO Kpl/Pc 6. SPARE PARTS
1. Runko 1 1. Frame
2. Laakeri UCFL 205 2 2. Bearing UCFL 205
3. Akselirumpu 1 3. Shaft pivot
4. Pyörä 2 4. Wheel
5. Pyörän lukitusholkki 2 5. Wheel locking sleeve
6. Kytkin 1 6. Coupling
7. Kytkimen mutteri 2 7. Coupling nut M8
9. Alakumi 5*130*1000 1 9. Lower rubber 5*130*1000
10. Yläkumi 5*130*1000 1 10. Upper rubber 5*130*1000
11. Alakumin puristyslevy 1 11. Press plate for lower rubber
12. Alakumin puristuspalkki 1 12. Press bar lower rubber
13. Yläkumin puristuslevy 1 13. Press plate upper rubber
14. Mutteri M10 14 14. Nut M10
15. Pultti M8*16 14 15. Bolt M8*16
16. Pultti M10*25 4 16. Bolt M10*25
17. Mutteri M10 4 17. Nut M10
18. Pultti M8*16 2 18. Bolt M8*16
19. Mutteri M8 2 19. Nut M8
20. Pultti M10*150 1 20. Bolt M10*150
21. Aluslevy 2 21. Bottom plate
22. Puristusjousi 14/2-100 1 22. Press spring 14/2-100
23. Mutteri M10 3 23. Nut M10
24. Vetokuulakytkin (lisävaruste) 1 24. Drawbar coupling (accessory)

9

10
ILMOITUS VAATIMUSTEN MUKAISUUDESTA
( EU- vaatimustenmukaisuusvakuutus direktiivi 98 / 37 / EY Liite II A mukaisesti )
( Valmistajan nimi ) LAITILAN RAUTARAKENNE Oy
( Valmistajan osoite ) FIN-23800 Laitila Finland
Kusnintie 44
www.japa.fi


Puhelin 02/ 8571 200
(+358/ 2/ 8571 200)
Fax [phone] (+358/ 2/ 8571 201 )
Ilmoittaa että markkinoille saatettu tuote
JAPA 215 Hiekoitin
Lisävarusteet .........................................................................................
………………..........................................................................................
Koneen sarjanumero .............................................................................
täyttää valtioneuvoston päätöksellä no: 1104 / 99 voimaan saatetun
koneturvallisuusdirektiivin 98 / 37 EY ja sen muutosten asettamat vaatimukset.
Kone täyttää myös sitä koskevat EU:n direktiivit ja niitä vastaavat kansalliset
säädökset:..............................................................................................
...............................................................................................................
Koneen suunnittelussa on noudatettu sitä koskevia yhdenmukaistettuja
standardeja ja standardiehdotuksia:
...............................................................................................................
...............................................................................................................
Tässä ilmoituksessa mainittu tuote on testattu normaaliolosuhteissa.
Laitilassa .......11.01.2007...................
Päiväys
Allekirjoitus
Matti Piela. Toimitusjohtaja
( Nimen selvennys, asema )

11
CERTIFICATE OF COMFORMITY
(According to EU conformity certification directive 98/37/EEC - Attachment II A)
(Name of the manufacturer) LAITILAN RAUTARAKENNE OY
(Address of the manufacturer) FIN - 23800 Laitila
Kusnintie 44
www.japa.fi
(Telephone of the manufacturer) int. + 358 2 8571 200
Fax int. + 358 2 8571 201
It is thus assured that the product to be sold is a:
Japa 215 Sand Spreader
Optional equipment: ............................................................................................
.........................................................................................................................
The machine, Serial Number .................................................................................
is in accordance with the machine safety directive 98/37 EEC and the changes
made to it, enforced by the decree No 1104/99 of the Finnish Government.
The Machine is in accordance with the EU-directives applicable and in
accordance also with the corresponding national regulations:
.............................................................................................................................
.............................................................................................................................
The harmonized standards and proposals for standards as applicable has been
adhered to in the design and construction of the machine.
.............................................................................................................................
.............................................................................................................................
The product described in this certificate has been tested in the usual
operating circumstances:
Laitila.......2007-01-11................
Date
Signature
Matti Piela, Managing Director
(clarification of the name and position)

12
TAKUUTODISTUS
Tyyppi N:o: ..........................................................................................................
Valmistus N:o: .....................................................................................................
Tällä Japa-tuotteella on yhden vuoden valmistus- ja raaka-ainevikoja koskeva
takuu ostopäivästä lukien. Takuukorjauksessa tarvittavia rikkoutuneitten osien
tilalle toimitettuja osia ei veloiteta.
Takuu ei koske:
*konetta, josta puuttuu arvokilpi.
*muusta kuin normaalista käytöstä aiheutunutta vahinkoa.
*luonnollisesta kulumisesta aiheutuneita vaurioita.
*koneen kulutusosia (esim. kiilahihnat ja teräketjut)
*pesuja ja puhdistuksia sekä öljyjä ja polttoaineita
*koneen normaaleja säätöjä, käyttöönopastusta, huoltoa ja hoitoa
Takuu ei ole voimassa, jos takuuaikana:
*konetta ei ole käytetty tai huollettu sen mukana seuranneen ohjeen mukaan
*koneen omistusoikeus on luovutettu kolmannelle henkilölle.
Korjattavan koneen tai koneenosan lähetyskulut sekä huoltajan työstä ja
matkustuksesta johtuvat kulut maksaa koneen omistaja. Kuljetusten aikana
mahdollisesti tapahtuvia vahinkoja ei korvata.
Tämä takuutodistus ilmaisee koko vastuumme ja velvollisuutemme ja se mitätöi
kaikki muut vastuumme.
Takuuseen liittyvän korvauspyynnön yhteydessä ostajan on esitettävä koneen
tyyppinumero, valmistusnumero sekä ostokuitti, josta ilmenee ostopäivä.
Korvauspyyntö esitetään valtuuttamallemme myyjälle.
Kaikista takuuseen liittyvistä asioista on sovittava myyjän tai koneen valmistajan
kanssa ennen mihinkään toimenpiteisiin ryhtymistä.
LAITILAN RAUTARAKENNE OY www.japa.fi
23800 LAITILA PUH. 02-8571 200
FAX. [phone]
-TUOTTEET

13
WARRANTY CERTIFICATE
Type No: .......................................................................................................
Serial No: .........................................................................................
This Japa product is covered by a warranty valid for one year from the date of the
purchase, covering manufacturing and material faults of the product. Parts and
components delivered to replace the faulty parts will not be charged to the customer.
The warranty does not cover:
*a machine that does not have the original Identification Plate
*damage caused by abnormal use
*damage caused by natural wear and tear
*wearing parts (for instance V-belts, filter and chains)
*wash, cleaning with oil and petrol
*normal adjustments, operation instructions and service
The warranty is not valid if during the warranty period:
*the machine has not been used or serviced according to the instructions delivered
with the machine
*the ownership of the machine has been transferred to a third party.
The shipment costs of a machine or components to be repaired and the labour and the
travel costs of the mechanic are the responsibilities of the owner of the machine.
Damages occurred during the transportation are not covered by the warranty.
This warranty expresses and limits our whole responsibility and it replaces and/or
substitutes all other implied or expressed warranties and responsibilities which
otherwise may apply.
In a case of a request for reimbursement, based on valid warranty, the Buyer (i.e. the
owner) must advise the machine model code, serial number and appropriate details of
the purchase receipt, indicating the date of purchase of the Japa machine in question.
The reimbursement request should be presented to our authorized retailer.
All subjects raised under this warranty must be agreed beforehand with the Seller (i.e.
the Supplier) or the Manufacturer of the machine before any action is taken.
_____________________________________________
LAITILAN RAUTARAKENNE OY www.japa.fi
23800 LAITILA TEL. + 358 2 8571 200
FAX + 358 2 8571 201
-PRODUCTS

14
215 hiekotin
LUOVUTUSTODISTUS / TAKUUN REKISTERÖINTI
...... / ...... 20......
Tuote.............................................
Valm.no: .......................................
Lisävarusteet..................................
.......................................................
.......................................................
.......................................................
........................................................................................
Koneen ostaja / käyttäjä Nimi
........................................................................................
Osoite
........................................................................................
Myyjä
........................................................................................
Liike
Ilmoitus ohjekirjasta:
Koneen mukana on toimitettu käyttäjän käsikirja,
johon ostaja ilmoittaa tutustuneensa ennen koneen käyttöönottoa.
..........................................................................................
Allekirjoitus
Ostajan tulee täyttää tämä ja lähettää valmistajalle / myyjälle.

15
215 Sand Spreader
Registration of the Buyer/Operator
Date: ........ / ........ 20...........
Product:....................................................................
Serial No: ...............................................
Optional equipment: ....................................................
..................................................................................
..................................................................................
..................................................................................
.............................................................................................................
Name of Buyer/name of Operator
..............................................................................................................
..............................................................................................................
Address
..............................................................................................................
Seller
...............................................................................................................
Company
Acknowledgement for the Instruction Manual:
The Buyer acknowledges that he/she has familiarized himself with the Instruction
Manual delivered with the above mentioned machine before commencing the
operation with the machine.
...............................................................................................................
Signature of Buyer/operator
The Buyer is to fill in this page and return it to the Seller/ Manufacturer
