Jaquet HO 100 User manual

JAQUET HO 100 Optical Handheld Tachometer uses precision optics and reflective tape to measure the RPM of rotat-
ing devices such as fans and gears.
JAQUET HO 100 Optischer Handtachometer. Mit Hilfe seiner Präzisionsoptik und einem reflektierenden Klebeband
wird die Drehzahl von rotierenden Einrichtungen wie Ventilatoren oder Getrieben gemessen.
JAQUET HM 100 Contact Handheld Tachometer uses convex and concave attachments to measure RPM. It also has a
built-in wheel to measure the linear surface speed of moving devices such as conveyors and treadmills.
JAQUET HM 100 mechanischer Handtachometer. Dank eines Spitz- sowie Hohlmitnehmers kann die Drehzahl präz-
ise gemessen werden. Die fix angebrachte Messrolle dient zur Ermittlung der linearen Oberflächengeschwindigkeit
bei Förderbändern, Aufzügen u. ä.
I N C H A R G E O F S P E E D www.jaquet.com
JAQUET
TACHOMETERS
OPTICAL HAND TACHOMETER / OPTISCHER HANDTACHOMETER
Type / Typ: HO 100
Product number / Bestellnummer: 372Z-05668
CONTACT HAND TACHOMETER / MECHANISCHER HANDTACHOMETER
Type / Typ: HM 100
Product number / Bestellnummer: 372Z-05669
COMBINATION SET / COMBI SET
Type / Typ: HC 100
Product number / Bestellnummer: 372Z-05670
OPERATING INSTRUCTIONS
BETRIEBSANWEISUNG
Pages 2 - 8
Seiten 9 - 15

I N C H A R G E O F S P E E D www.jaquet.com
OPTICAL HAND TACHOMETER
Type: HO 100
Product number: 372Z-05668
CONTACT HAND TACHOMETER
Type: HM 100
Product number:372Z-05669
COMBINATION SET
Type: HC 100
Product number:372Z-05670

I N C H A R G E O F S P E E D www.jaquet.com
INTRODUCTION
Congratulations on your purchase of the JAQUET hand tachometer.
The JAQUET HO 100 Optical Tachometer uses precision optics and reflective tape to measure the RPM of rotating devices such as fans and gears.
The JAQUET HM 100 Contact tachometer uses convex and concave attachments to measure RPM. It also has a built-in wheel to measure the linear surface speed
of moving devices such as conveyors and treadmills. Careful use of this tachometer will provide years of reliable service.
The JAQUET HC 100 is a combination set of the both HO 100 and HM 100 tachometers.
SPECIFICATIONS
General Specifications
Display 5-digit LCD display
Range selection Automatic range selection
Time base 4 MHz quartz crystal
Sampling time 1 second (>60 rpm); >1 second (10 to 60 rpm)
Photo tachometer distance 2 to 12” - 5 to 30cm
Operating temperature 32 to 122˚F - 0 to 50˚C
Operating humidity 80% RH Max.
Power supply 9V battery
Battery life 40 hours (approx.)
Applicable standards EN 50081-1/1992 (EN 55022)
EN 50082-1/1997 (EN 55024)
Dimensions JAQUET HO 100: 4.9 x 2.0 x 1.3” - 124 x 51 x 33mm
JAQUET HM 100: 5.9 x 2.0 x 1.3” - 150 x 51 x 33mm
Weight JAQUET HO 100: 4.0 oz. / 114g
JAQUET HM 100: 5.0 oz. / 142g

I N C H A R G E O F S P E E D www.jaquet.com
RANGE SPECIFICATIONS
Measurement Range Accuracy
Rotation - JAQUET HO 100 10.000 to 99999 rpm ± (0.1% reading + 2 digits)
Rotation - JAQUET HM 100 10.000 to 9999 rpm ± (0.1% reading + 2 digits)
Surface Speed - JAQUET HM 100 3.0000 to 6560.0 ft/min ± (1.5% reading + 2 digits)
1.0000 to 1999.9 m/min
1.0000 to 5000.0 yds/min
METER DESCRIPTION
1. RPM adaptor (JAQUET HM 100 only)
2. Wheel for linear surface measurements (JAQUET HM 100 only)
3. Adaptor shaft (JAQUET HM 100 only)
4. Model JAQUET HO 100 tachometer optics
5. Hand guard
6. Power ON/OFF and HOLD button
7. Unit of measure selection button (JAQUET HM 100 only)
8. LCD display
9. Alternate Power ON/OFF button
Note that the battery compartment is located on the rear of the instrument.
1
2
3
5
6
7
8
9
4

I N C H A R G E O F S P E E D www.jaquet.com

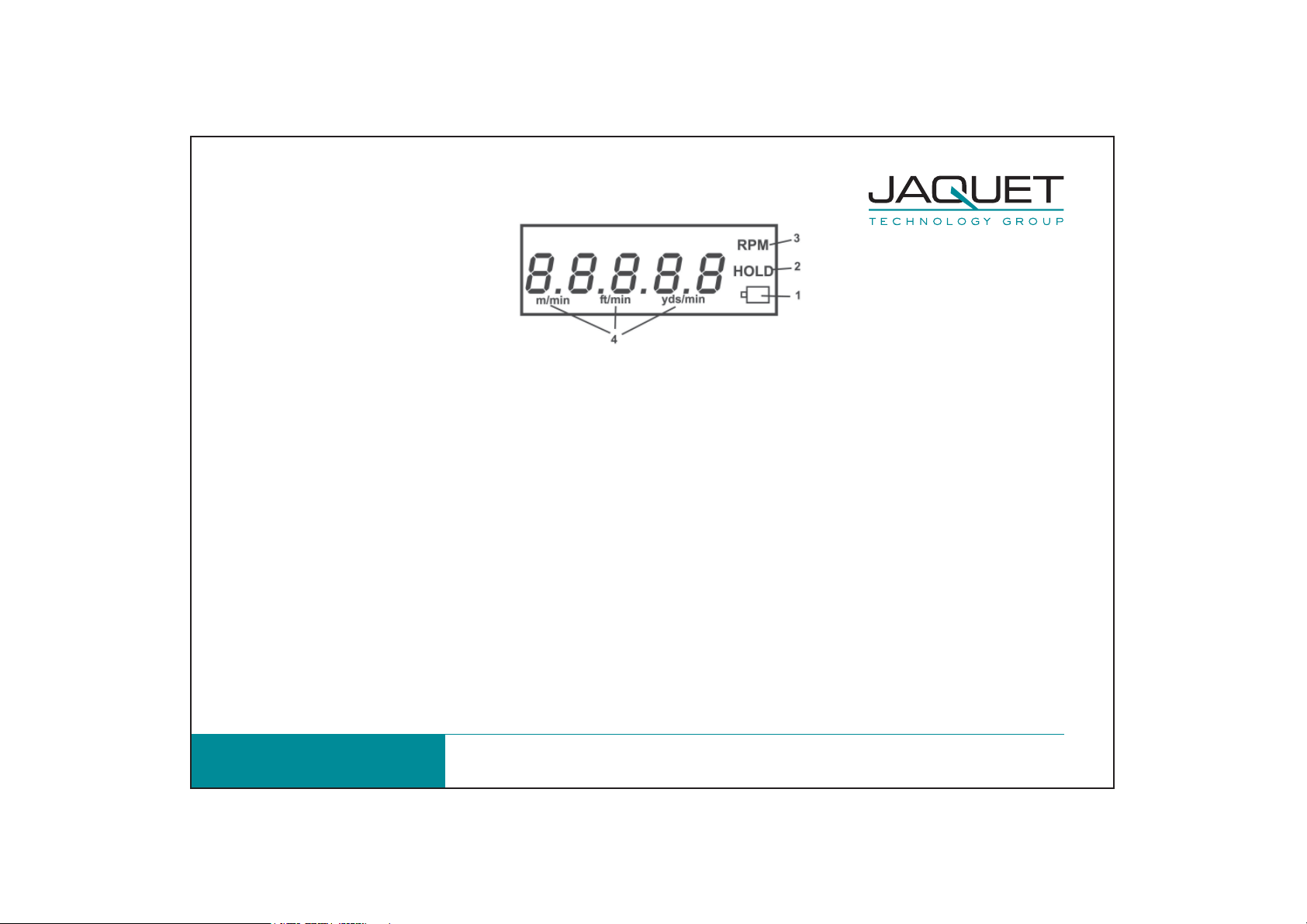

DISPLAY DESCRIPTION
1. Low Battery
2. Data Hold
3. Rotations per minute
4. Meters per minute
Feet per minute
Yards per minute
SAFETY PRECAUTIONS: JAQUET HM 100 Contact tachometer
The JAQUET HM 100 Contact tachometer incorporates a finger guard for protection. However, care should be taken when measuring surface speed to avoid
injury.
1. Hold the meter firmly when touching the wheel or attachment to a moving object.
2. Keep fingers behind the finger guard while taking measurements.
3. Keep your eyes and attention on the measurement activity at all times.
4. Do not attempt to record measurements while holding the meter to the moving object (use the Data Hold feature to freeze the reading on the LCD;
refer to the Data Hold section of this manual).
METER POWER
Power ON / OFF
1. Press the triangular POWER HOLD button to turn the device ON. Alternatively, press the button at the bottom of the meter (just under the LCD) which
doubles as a power on/off button. Two buttons are provided for easy reach at any holding angle.
2. Press and hold the triangular POWER HOLD button (or the alternate button) for approx. 5 seconds to turn the device OFF.
Auto Power OFF
1. The meter turns off AUTOMATICALLY after 20 minutes.
2. For JAQUET HM 100 only: To disable this feature, turn the meter off. Then press and hold the POWER and UNITS buttons until the meter turns on.
Release the POWER button first and the ‘n’ display icon will appear. This indicates that the feature is disabled.

I N C H A R G E O F S P E E D www.jaquet.com
MEASUREMENTS
RPM Measurements
JAQUET HO 100 Optical tachometer
1. Affix a small (1/4”) square of reflective tape to the surface of the device under test. See rotating gear example diagram below.
2. Allow the device under test to turn at its normal rate.
3. Turn the meter ON.
4. Point the tachometer’s sensor toward the reflective tape. Keep the sensor perpendicular to the reflective tape for the best results.
The distance from meter to object can be up to 12” / 30cm.
5. Read the RPM (rotations per minute) measurement on the LCD.
Rotating gear
Front view
Reflective tape: Point meter sensor
toward tape

I N C H A R G E O F S P E E D www.jaquet.com
JAQUET HM 100 Contact tachometer
1. Affix the convex (cone) or concave (funnel) attachment that best fits the application to
the meter shaft as shown on the right.
2. Turn the meter ON.
3. Use the UNITS button to select RPM (the display will reflect the selection).
4. Touch the attachment to the moving object and read the displayed measurement.
Surface speed measurements (JAQUET HM 100 only)
1. Turn the meter on as described previously.
2. Touch the wheel to the moving object and read the measurement on
the display. Refer to diagram on the left.
3. Use the UNITS button to select the unit of measure: ft/min (feet per minute);
m/min (meters per minute); yds/min (yards per minute).
Rotating wheel
Touch the convex or con-
cave attachment to the
turning object
Conveyor belt Touch wheel to moving belt

I N C H A R G E O F S P E E D www.jaquet.com
DATA HOLD FEATURE
After the meter is turned on, the POWER-HOLD button can be pressed and released to activate Data Hold. Data Hold automatically freezes the displayed reading.
While the reading is held, the HOLD display icon switches on. Press the POWER-HOLD button again to exit this mode.
MAINTENANCE
Battery Replacement
When the 9V battery weakens, the low battery indicator appears on the LCD. To replace the battery, open the rear compartment and exchange the battery. Be sure
to replace the compartment cover securely prior to meter use.
Meter Cleaning
Wipe the meter housing with a damp cloth only. Do not use any abrasives or solvents.
WARRANTY
JAQUET TECHNOLOGY GROUP warrants this instrument to be free of defects in parts and workmanship for one year from date of shipment. If it should become
necessary to return the instrument for service during or beyond the warranty period, contact JAQUET. The sender is responsible for shipping charges, freight,
insurance and proper packaging to prevent damage in transit. This warranty does not apply to defects resulting from action of the user such as misuse, improper
wiring, operation outside of specification, improper maintenance or repair, or unauthorized modification. JAQUET specifically disclaims any implied warranties or
merchantability or fitness for a specific purpose and will not be liable for any direct, indirect, incidental or consequential damages. JAQUET‘s total liability is lim-
ited to repair or replacement of the product. The warranty set forth above is inclusive and no other warranty, whether written or oral, is expressed or implied.

I N C H A R G E O F S P E E D www.jaquet.com
OPTISCHER HANDTACHOMETER
Typ: HO 100
Bestellnummer: 372Z-05668
MECHANISCHER HANDTACHOMETER
Typ: HM 100
Bestellnummer: 372Z-05669
COMBI SET
Typ: HC 100
Bestellnummer: 372Z-05670

I N C H A R G E O F S P E E D www.jaquet.com
EINLEITUNG
Herzlichen Glückwunsch zum Erwerb dieses JAQUET Handtachometers.
JAQUET HO 100 Optischer Handtachometer. Mit Hilfe seiner Präzisionsoptik und einem reflektierenden Klebeband wird die Drehzahl von rotierenden Einrichtun-
gen wie Ventilatoren oder Getrieben gemessen.
JAQUET HM 100 mechanischer Handtachometer. Dank eines Spitz- sowie Hohlmitnehmers kann die Drehzahl präzise gemessen werden. Die fix angebrachte
Messrolle dient zur Ermittlung der linearen Oberflächengeschwindigkeit bei Förderbändern, Aufzügen u. ä.
JAQUET HC 100 besteht aus je einem JAQUET HO 100 und einem JAQUET HM 100 Handtachometer.
EIGENSCHAFTEN
Allgemeine Eigenschaften
Anzeige 5-stelliges LCD-Display
Bereichsauswahl automatische Bereichsauswahl
Taktgeber 4 MHz Quartz-Kristall
Abtastzeit 1 Sekunde (>60 U/min); >1 Sekunde (10 bis 60 U/min)
Distanz Fotozelle – HO 100 5 bis 30 cm
Betriebstemperatur 0 bis 50 ˚C
Betriebsfeuchtigkeit 80% Max. relative Luftfeuchtigkeit
Energieversorgung 9V Batterie
Batterielebensdauer ca. 40 Stunden
Angewandte Standards EN 50081-1/1992 (EN 55022)
EN 50082-1/1997 (EN 55024)
Abmessungen JAQUET HO 100: 124 x 51 x 33 mm
JAQUET HM 100: 150 x 51 x 33 mm
Gewicht JAQUET HO 100: 114 g
JAQUET HM 100: 142 g

I N C H A R G E O F S P E E D www.jaquet.com
BEREICHSEIGENSCHAFTEN
Messung Bereich Genauigkeit
Umdrehungen JAQUET HO 100 10.000 bis 99999 U/min ± (0.1% Anzeige + 2 Stellen)
Umdrehungen JAQUET HM 100 10.000 bis 9999 U/min ± (0.1% Anzeige + 2 Stellen)
Obenflächengeschwindigkeit - JAQUET HM 100 3.0000 bis 6560.0 ft/min ± (1.5% Anzeige + 2 Stellen)
ÜBERSICHT HANDTACHOMETER
1. U/min-Adapter (nur JAQUET HM 100)
2. Messrad zur Messung der linearen Oberflächengeschwindigkeit (nur JAQUET HM 100)
3. Adapterwelle (nur JAQUET HM 100)
4. Tachometer-Optik (nur JAQUET HO 100)
5. Fingerschutz
6. Ein-/Aus-Schalter (POWER) und Haltefunktion (HOLD)
7. Einheiten-Umschaltefunktion (nur JAQUET HM 100)
8. LCD-Display
9. weiterer Ein-/Aus-Schalter (ON/OFF)
Bitte beachten Sie, dass sich das Batteriefach auf der Rückseite dieses Gerätes befindet.
1
2
3
5
6
7
8
9
4

I N C H A R G E O F S P E E D www.jaquet.com
ANZEIGE
1. Schwache Batterie
2. Wertespeicher
3. Umdrehungen pro Minute (RPM)
4. Meter pro Minute (m/min)
Fuss pro Minute (ft/min)
Yard pro Minute (yds/min
SICHERHEITSANWEISUNGEN - JAQUET HM 100 Mechanischer Handtachometer
Der JAQUET HM 100 Handtachometer ist mit einem Fingerschutz ausgerüstet. Trotzdem sollte jede Messung mit grösster Vorsicht vorgenommen werden, um
Verletzungen zu vermeiden. Bitte beachten Sie hierzu folgende Hinweise:
1. Halten Sie den Tachometer fest in Ihrer Hand, wenn Sie mit dem Messrad oder einem Mitnehmer das sich drehende Objekt berühren.
2. Halten Sie während der Messung immer Ihre Finger hinter dem Fingerschutz.
3. Lassen Sie den Messvorgang nicht aus Ihren Augen und lassen Sie sich keinesfalls durch etwas anderes ablenken.
4. Versuchen Sie nicht, während den Messungen die Resultate aufzuschreiben, sondern benutzen Sie die Haltefunktion, um den abgelesenen Wert
abzuspeichern (siehe Abschnitt „Messwertspeicher-Funktion“ in dieser Betriebsanleitung).
EIN - / AUSSCHALTEN
Normales Ein-/Ausschalten
1. Drücken Sie den dreieckigen HOLD POWER-Knopf, um das Handtachometer einzuschalten. Wahlweise kann auch der Knopf am unteren Ende des Hand-
tachometers (gleich unterhalb der Anzeige) gedrückt werden (gleiche Funktion). Beide Knöpfe erleichtern das Ein-/Ausschalten bei verschiedenen
Haltewinkeln.
2. Drücken Sie den dreieckigen HOLD POWER-Knopf (oder den anderen Knopf) für ca. 5 Sekunden, um den Handtachometer auszuschalten.
Automatisches Ausschalten
1. Der Handtachometer schaltet nach ca. 20 Minuten automatisch aus.
2. Nur für JAQUET HM 100: Um diese Funktion zu deaktivieren, schalten Sie den Handtachometer aus. Dann drücken Sie gleichzeitig den POWER- und UNITS-
Knopf bis sich das Gerät einschaltet. Lassen Sie nun zuerst den POWER-Knopf los. Anschliessend sollte ein ‘n’ Symbol auf dem Display angezeigt werden,
damit das automatische Ausschalten deaktiviert ist.

I N C H A R G E O F S P E E D www.jaquet.com
MESSEN
Messen von U/min
JAQUET HO 100 Optischer Handtachometer
1. Befestigen ein kleines Stück (ca. 1 cm) des reflektierenden Klebebandes gemäss untenstehender Grafik auf das zu messende Teil.
2. Lassen Sie das zu messende Teil drehen bis die normale Anzahl Umdrehungen erreicht worden ist.
3. Schalten Sie den JAQUET HO 100 ein.
4. Richten Sie die Lichtquelle des JAQUET HO100 auf das kleine Stück reflektierendes Klebeband. Um optimale Messresultate zu erreichen, halten Sie den
Handtachometer senkrecht zum reflektierenden Klebeband. Die Distanz zwischen Klebeband und Handtachometer kann bis maximal 30 cm betragen.
5. Lesen Sie nun die Umdrehungen pro Minute (RPM) auf der Anzeige ab.
Rotierende Vorrichtung
Frontansicht
Reflektierendes Klebeband:
hier mit HO 100 messen

I N C H A R G E O F S P E E D www.jaquet.com
JAQUET HM 100 Mechanischer Handtachometer
1. Je nach Anwendung bringen Sie bitte den Spitz- oder Hohlmitnehmer auf die Achse
des Handtachometers gemäss rechtsstehender Grafik fest an.
2. Schalten Sie den JAQUET HM 100 ein.
3. Schalten Sie mittels UNITS-Knopf die Einheit auf RPM (Display beachten).
4. Berühren Sie mit dem Spitz- resp. Hohlmitnehmer die drehende Welle und lesen Sie
die Drehzahl vom Display ab.
Messen der Oberflächengeschwindigkeit (nur JAQUET HM 100)
1. Schalten Sie bitte den Handtachometer wie oben beschrieben ein.
2. Berühren Sie mit dem Rad das zu messende Objekt und lesen Sie
das Messresultat auf dem Display ab (Messung gemäss linksstehender
Grafik).
3. Benützen Sie den UNITS-Knopf, um die Messeinheit zu wählen:
m/min (Meter pro Minute), ft/min (Fuss pro Minute) oder
yds/min (Yards pro Minute).
Drehendes Rad
Drehende Achse mit Spitz- oder
Hohlmitnehmer berühren
Förderband Messrad berührt Förderband

I N C H A R G E O F S P E E D www.jaquet.com
MESSWERTSPEICHER - FUNKTION
Beim eingeschalteten Handtachometer kann mittels Drücken und Loslassen des HOLD POWER-Knopfs die Messwertspeicher-Funktion aktiviert werden. Somit
wird die Displayanzeige eingefroren und im Display HOLD angezeigt. Mittels erneutem Drücken des HOLD POWER-Knopfs kann diese Funktion verlassen wer-
den.
WARTUNG
Batteriewechsel
Sobald die 9V-Batterie schwächer wird, erscheint im LCD-Display ein Batteriesymbol (siehe Abschnitt “Anzeige”). Um die Batterie auszuwechseln, öffnen Sie das
Batteriefach auf der Rückseite des Handtachometers und ersetzen Sie die Batterie. Bitte achten Sie auf korrekte Polarität und stellen Sie sicher, dass das Bat-
teriefach korrekt geschlossen ist, bevor Sie den Tachometer wieder in Betrieb nehmen.
Reinigung
Reinigen Sie den Handtachometer bei Bedarf mit einem feuchten Lappen. Benutzen Sie niemals Polier- oder Lösemittel.
GARANTIE
JAQUET TECHNOLOGY GROUP garantiert, dass dieses Gerät frei von Mängeln ausgeliefert worden ist. Eine Garantie von 1 (einem) Jahr nach Versanddatum deckt
nur von uns anerkannte Mängel ab. Falls eine Rücksendung des Gerätes notwendig wird (während oder nach der Garantieperiode), kontaktieren Sie bitte JAQUET.
Der Absender ist verantwortlich für Versandkosten, Frachtkosten, Versicherung und Transport inkl. sicherer Verpackung, damit Beschädigungen während des
Transports verhindert werden können. Diese Garantie schliesst Defekte aus, welche Folgen sind von unsachgemässer Verwendung, falschem Anschliessen,
falscher Wartung oder Reparaturversuchen oder unerlaubter Abänderung des Gerätes. JAQUET kann auch nicht haftbar gemacht werden für weitergehende Ga-
rantieansprüche. Ebenso sind direkte, indirekte oder zufällige Schäden ausgeschlossen. JAQUETs Garantie beschränkt sich ausschliesslich auf Reparatur oder
Ersatz dieses Produkts. Diese Garantie kann nicht durch eine andere Garantie (schriftlich oder mündlich, ausformuliert oder angedeutet) ersetzt werden und gilt
ausschliesslich.

I N C H A R G E O F S P E E D www.jaquet.com
JAQUET TECHNOLOGY GROUP • Thannerstrasse 15 • 4009 Basel • Switzerland
Other manuals for HO 100
1
This manual suits for next models
5
Table of contents
Languages:
Other Jaquet Measuring Instrument manuals
