BL-PNR – MODULE D’ARROSAGE
Nez de robinet
GUIDE D’INSTALLATION RAPIDE
FR P 01
EN P 12
ES P 23
IT P 34
PT P 45

02
INTRODUCTION
Les produits BL communiquent avec l’applicaon Jardibric sur smart-
phone ou tablee en ulisant la technologie Bluetooth SMART 4.0 (Low
Energy) présente sur la plupart des nouveaux téléphones (iPhone 4S et
supérieur SAMSUNG S3 et supérieur, etc).
Parconséquent,assurez-vousquevotreappareilsoitcompableavec
ceetechnologieBluetooth4.0.
Liste des appareils compables avec le Bluetooth Smart 4.0
Apple - IOS7
Minimum Android - V4.3Minimum
iPhone 6 Plus
iPhone 6
iPhone 5S
iPhone 5C
iPhone 5
iPhone 4S
iPad 3
iPad 4
iPad Mini
iPad Mini 2
iPad Mini 3
iPad Air
iPod Touch
S
S
S
S
S
S
T
T
T
T
T
T
-
Samsung Galaxy S5
Galaxy S4
Galaxy S4 mini
Galaxy S3
Galaxy S3 4G
Galaxy Grand 2
Galaxy Note 3
Galaxy Note 2
Galaxy Note 10.1 (2014)
Galaxy Note Pro 12.2
Galaxy Tab 4 7.0
Galaxy Tab 4 10.1
S
S
S
S
S
S
S
S
T
T
T
T
Sony Xpéria Z2
Xpéria E1
Xpéria Z
Xpéria Z1 Compact
Xpéria Z2 Tablet
Xpéria M2
S
S
S
S
T
S
HTC One M8
One M7 (2013)
One Max
S
S
S
Google Nexus 7 (2013)
Nexus 5
Nexus 4
T
S
S
Huawei Ascend P7 S
LG G Pad 8.3 T
Motorola Moto X
Moto G
Moto E
S
S
S
Les modules BL permeent de piloter l’arrosage de jardin ou la
brumisation.
Les programmes d’arrosage sont transmis dans les modules BL à parr
de l’applicaon Jardibric disponible gratuitement sur l’App Store ou sur
Play Store (Google Play).
L’ulisateurdoitd’abordassociersonproduitBLàsonsmart-
phoneouàsatablee.

03
1- TELECHARGEZ L’APPLICATION JARDIBRIC
Vériez que votre tablee ou votre smartphone est bien connecté à
Internet (Wi-Fi ou 3G minimum)
Téléchargez l’applicaon Jardibric depuis les plateformes de
téléchargement App Store ou Android.
2- INSTALLEZ LA PILE
1 2 3

04
3- ASSOCIATION
1 - A la mise sous tension, le module BL-PNR démarre en mode associaon
durant 2 minutes.

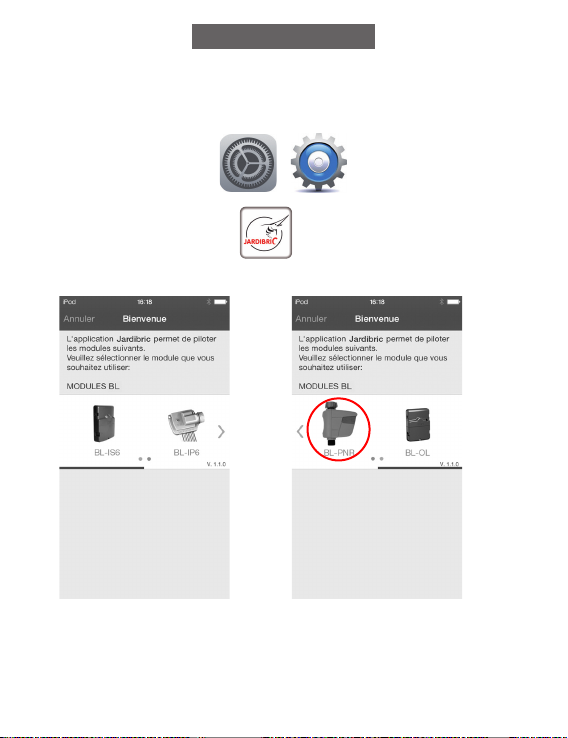

2 - Acvez le Bluetooth sur votre smartphone en allant dans les réglages :
3 - Lancez l’applicaon Jardibric et choisissez Ajouter un module.
Au 1er démarrage de l’application, la page suivante apparaît.
4 -Faites glisser votre doigt vers la gauche sur l’image des produits pour voir
les autres modules, puis appuyer sur l’image qui correspond au module BL
que vous souhaitez associer.

05
Le produit apparaît dans la liste
des modules détectés par l’appli-
caon.
5 - Appuyez sur le N° du produit.
Ce Numéro correspond au Default
Name présent sur l’équee à
l’arrière du produit.
Important : vous pouvez
changer le nom du module
ou
ajouter une clé de sécurité
pour éviter que toute autre per-
sonne à portée de votre produit
Bluetooth se connecte et change
les données.

06

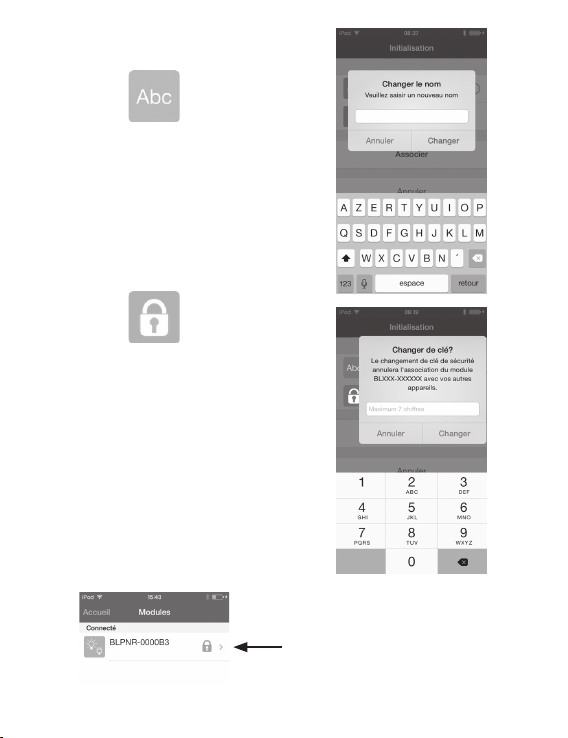

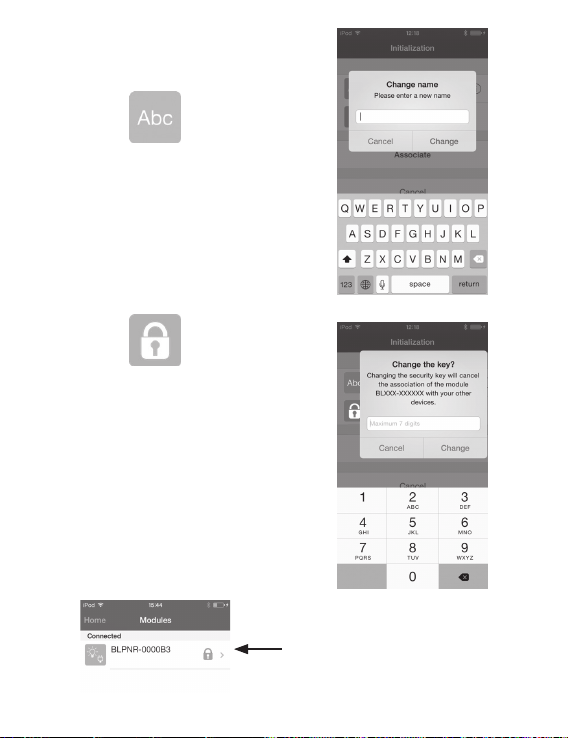

6- Pour changer le nom du module,
appuyez sur le N° (comme vu p 5)
Modiez le nom, puis appuyez sur
Changer.
7- Pour changer la clé, appuyez sur
Clé de Sécurité (comme vu sur p 5)
Ajoutez un code à 7 chires maxi-
mum.
Appuyez ensuite sur Changer.
8 - Appuyez sur Associer pour
terminer l’association.
Votre produit apparaît dans la liste
des modules associés :
Si vous avez ajouté une clé, un
cadenas apparaît en face du nom
du module

07
IMPORTANT :
Si vous devez ajouter d’autres modules ou réassocier un pro-
duit, il faut maintenant aller sur la page d’accueil et appuyer
sur Ajouter un module.
Reprenez les instrucons d’associaons du point N°1, vériez
bien le N° du produit sur l’équee à l’arrière du produit avant
de cliquer dessus pour l’associer
ENCASD’OUBLIDELACLEDESECURITE :
Si vous avez oublié la clé de sécurité, vous pouvez recommencer la pro-
cédure depuis le point N°3 - associaon, après avoir débranché la pile,
aendu 10 secondes, puis rebranché la pile.
Appuyez ensuite sur Ajouter un module sur l’écran d’accueil et suivez les
instrucons pour réaecter une clé.

08
4- PROGRAMMATION: 1 produit = 2 fonctions
LE MODE BRUMISATION
Un système de brumisaon nécessite au minimum 2,5 bar de pression au robinet. Ce système
basse pression permet un faible débit d’eau (pas plus que quelques litres d’eau par heure).
BASCULER DU MODE ARROSAGE AU MODE BRUMISATION
On peut facilement basculer du mode arrosage au mode brumisaon avec l’applicaon
Jardibric.

09

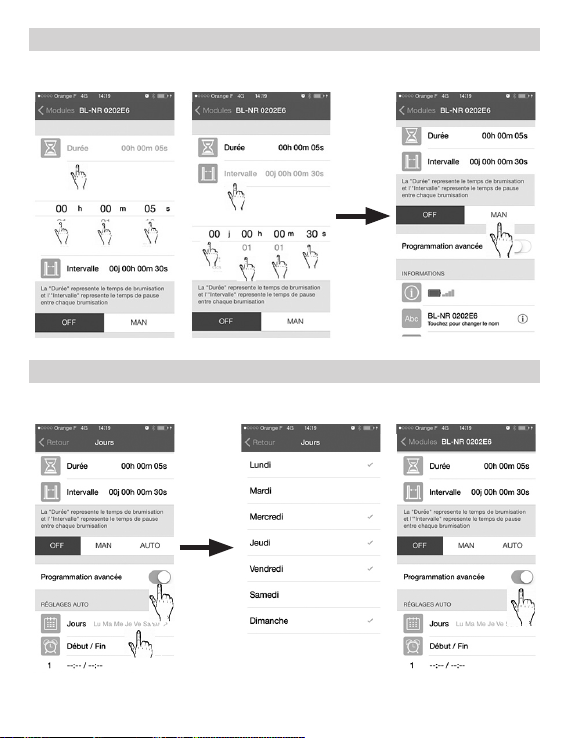

DÉMARRER MANUELLEMENT LA BRUMISATION
1 - Saisir un temps de brumisaon (durée minimum = 5 sec.),
2 - Saisir un intervalle puis appuyez sur ‘Démarrage Manuel’ (intervalle minimum = 30 sec).

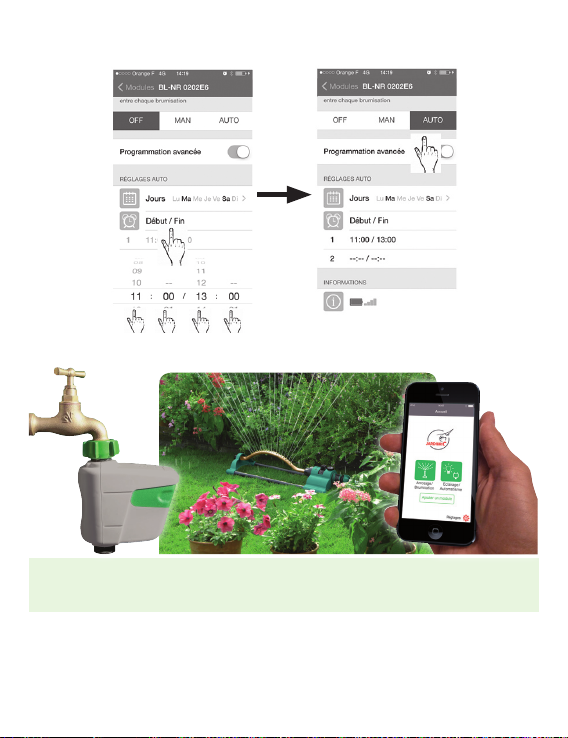

ENTRER UN PROGRAMME
1 - Acver le Mode Avancé,
2 - Séleconner les jours où vous souhaitez acver la brumisaon.

10
3 - Programmer une heure de début et une heure de n de brumisaon,
puis appuyez sur AUTO.
LE MODE ARROSAGE
Pour fonconner, le programmateur BL-PNR nécessite une pression minimum de 0,6 bar pour
une consommaon d’eau de 3 litres par heure minimum.
Si vous êtes dans le mode ‘brumisaon’, pensez à passer le BL-PNR en ‘mode Arrosage’.
La programmaon d’arrosage étant intuive et simple, vous pouvez dès à
présent créer vos programmes facilement.
Si vous rencontrez des dicultés, connectez vous au site www.jardibric.com
pour vous informer ou envoyez vos quesons à [email protected]om.

11
5- INFORMATIONS COMPLEMENTAIRES
Résoluondeproblèmes
Pas de communication
ou aucun module détecté.
Vérifier que le Bluetooth est activé sur votre smartphone,
Vérifier que vous avez activé la recherche des produits BL
Pas d’arrosage
Changer la pile (1 pile Alcaline 9 V - type 6LR61 / autono-
mie de 1 an avec 8 départs / jour),
Vérifier que le robinet soit ouvert.
6-DECLARATIONDECONFORMITE
SFC JARDIBRIC déclare que le module d’arrosage BL-PNR est conforme
aux exigences essenelles de la direcve R&TTE 1999/5/CE.
Ce produit respecte les normes harmonisées suivantes :
Norme RADIO : ETSI EN 300 328 v1.8.1
Norme EMF : EN 62311 (2008) et la recommandaon 1999/519/CE
Norme CEM : ETSI EN 301 489-1 v.1.9.2 et ETSI EN 301 489-17 v2.2.1
Norme Sécurité Electrique : EN 60950-1 éd. 2006 + A1 éd. 2010 +A11
de 2009 + A12 de 2011 et IEC 60950-1 éd. 2
Boigny-sur-Bionne, 03/06/2016

DEMO
BL-PNR – WATERING MODULE
Tap Connector
QUICK INSTALLATION GUIDE
FR P 01
EN P12
ES P 23
IT P 34
PT P 45

13
INTRODUCTION
The BL products communicate with the Jardibric applicaon on a smart-
phone or a tablet by using the Bluetooth SMART 4.0 technology (Low
Energy) on the newest phones (iPhone 4S and later, SAMSUNG GALAXY
S3 and later etc).
Makesureyoursmartphone / tabletiscompablewiththenew
Bluetooth4.0technology.
List of compable devices with Bluetooth Smart 4.0
Apple - IOS7
Minimum Android - V4.3Minimum
iPhone 6 Plus
iPhone 6
iPhone 5S
iPhone 5C
iPhone 5
iPhone 4S
iPad 3
iPad 4
iPad Mini
iPad Mini 2
iPad Mini 3
iPad Air
iPod Touch
S
S
S
S
S
S
T
T
T
T
T
T
-
Samsung Galaxy S5
Galaxy S4
Galaxy S4 mini
Galaxy S3
Galaxy S3 4G
Galaxy Grand 2
Galaxy Note 3
Galaxy Note 2
Galaxy Note 10.1 (2014)
Galaxy Note Pro 12.2
Galaxy Tab 4 7.0
Galaxy Tab 4 10.1
S
S
S
S
S
S
S
S
T
T
T
T
Sony Xpéria Z2
Xpéria E1
Xpéria Z
Xpéria Z1 Compact
Xpéria Z2 Tablet
Xpéria M2
S
S
S
S
T
S
HTC One M8
One M7 (2013)
One Max
S
S
S
Google Nexus 7 (2013)
Nexus 5
Nexus 4
T
S
S
Huawei Ascend P7 S
LG G Pad 8.3 T
Motorola Moto X
Moto G
Moto E
S
S
S
The BL modules allow to pilot the garden irrigaon and misng cooling.
The watering programs are transmied to the BLmodules from the free
Jardibric applicaon which can be downloaded on the App Store or Play
Store (Google Play).
TheuserhastoassociateitsBLproducttoitssmartphoneor
tablet.

14

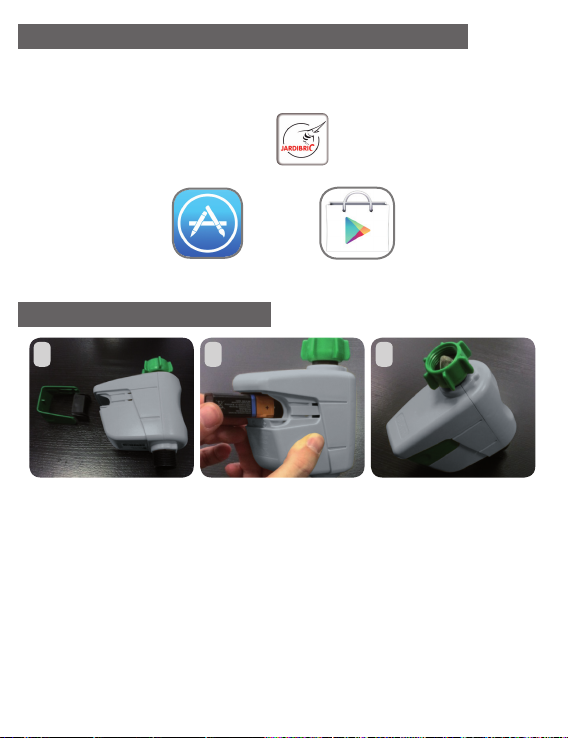

1- DOWNLOAD THE JARDIBRIC APPLICATION
Make sure your device is connected to the Internet (Wi-Fi or 3G mini-
mum)
Download the Jardibric applicaon from the App Store or Play
Store (Google Play).
2- INSTALL THE BATTERY
1 2 3

15
3- ASSOCIATION
1 - When turned on, the BL-PNR module starts in an associaon mode for 2
minutes.
2 - Acvate for Bluetooth in your smartphone’s sengs :
3 - Open the Jardibric applicaon .
This following page will show up at the first launch of the application
4 - Slide your nger to the le on the image of products to show the other
modules, then press on the picture which corresponds to the BL module
you want to associate.

16
The product appears in orange cha-
racters among the list of
modules detected by the App.
5 - Press on the product N°.
This number matches with the
Default Name on the label at the
back side of the product.
Important, you can :
change the name of the product
or
add a security key
in order to avoid that any person
being able to access by radio
frequence, could connect to your
Bluetooth product system and
change your data.

17
6- To change the name of the
module, you can tap on the cur-
rent name (seen P16)
Enter a name then press Change.
7- If you need to change the key, press
Security Key (seen p16)
Add a digit code up to 7 digitsmaxi.
Then press Change.
8 - Press on Associate to nish the
associaon.
Your product shows up in the list of
associated modules
If you have added a security key, a
padlock will appear on the screen of
the list of modules

18
IMPORTANT NOTICE :
If you need to add some other modules or associate a product
again, go to the home page and tap Add a module.
Resume from the point one of associaon instrucons, check
out the Product ID on the label on the back of the product
before tapping on it to associate.
IFYOUFORGETTHESECURITYKEY
If you forget the security key, you can repeat the procedure from the point
No. 3, aer disconnecng the baery, wait 10 seconds and
then reconnect the baery.
Then press Add a Module on the home screen and follow the instrucons
above to reassign a key.

19
4- SETTINGS : 1 product = 2 functions

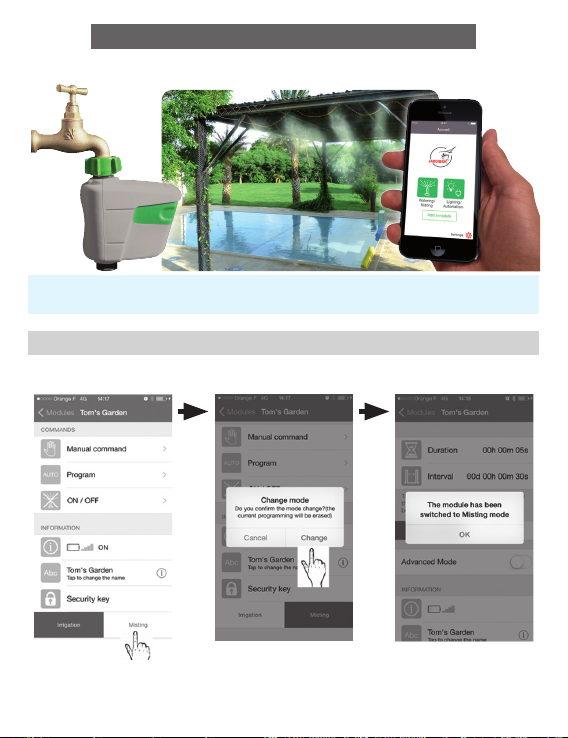

THE MISTING MODE
A misng system requires at least 2.5 bar pressure at the tap. This low pressure system allows
low water ow (no more than a few liters of water per hour).
SWITCH FROM THE ‘WATERING MODE’ TO THE ‘MISTING MODE’
One can easily switch from the watering mode to the misng mode with the Jardibric
applicaon.

20
MANUALLY START THE MISTING
1 - Enter a misng me (durée minimum = 5 sec.),
2 - Enter an interval and press ‘Start Manual’ (minimum interval = 30 sec).
ENTER A PROGRAM
1 - Acvate Advanced Mode,
2 - Select the days when you want to acvate the misng ow.
