JB.lab BIGBANG User manual

1
제품을 올바르게 사용하고 고장을 예방하기 위해서 사용하기 전에 설명서에 기재된 모든내용을 읽어보시기 바립니다.
본 설명서 내의 철자상 오류나 부정확한 정보는 디에스 인터내셔널에 의해 사전 고지 없이 변경 될 수 있습니다.

2
저작권 및 상표
본 설명서는 저작권법에 의해 보호되고 있으며, 모든 권리
는 법적인 보호를 받습니다.
저작권법에 의해 허용되는 경우를 제외하고는 본 설명서
의 어떤 부분도 (주) 디에스 인터내셔널의 사전 서면 동의없
이 사진 복제, 수정 및 번역을 금합니다. 이를 어길 경우 , 관
려 법령에 의거하여 처벌 받을 수 있습니다.
인증
가정용(B급)_무선데이터통신시스템용 무선기기
이 기기는 가정용(B급) 전자파적합기기로서 주로 가
정에서 사용하는 것을 목적으로 하며, 모든지역에서
사용할 수 있습니다.
해당 무선설비가 전파혼신 가능성이 있으므로 인명안
전과 관련된 서비스는 할 수없음
기기명칭(모델) : BIGBANG(BB100)
인증번호 : MSIP-CMI-DJB-BB100
인증 받은 자의 상호 : (주)디에스 인터내셔널
A/S연락처 : 051)806-1170 (내선4번)
(주)디에스 인터내셔널 제품을 구입해 주셔서 감사합니다.
이 설명서에는 BIGBANG의 조작방법 및 동작설명에 대한 내용 등을 담고 있습니다.
제품을 사용하기 전에 반드시 설명서의 내용을 숙지하고 올바르게 사용하십시오.
본 설명서은 현재를 기준으로 제작되었으며, 기술상, 편집상 오류나 누락이 있을 수 있습니다.
본 설명서는 제품 향상을 위해 사전통보없이 변경될 수 있습니다.
변경 사항을 반영한 최신 설명서는 당사 홈페이지(http://www.jbshop.kr)에서 다운로드 받으실 수 있습니다.

3
목차
시작하기전에
경고 / 주의 04
특징 & 빠른시작 05
블루투스를 사용하기 위한 3단계 06
제품소개
제원 07
박스 구성품 07
본체 개요 08
블루투스
블루투스란? 09
주의사항 09
페어링이란? 09
페어링절차 10
NFC란? 11
NFC 연결하기 11
01
02
03
BT Reader APP 설치/설정 12

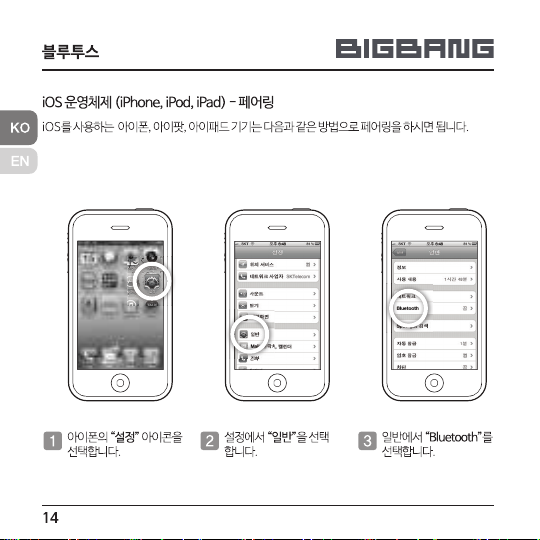

iOS 운영체제 페어링 14
안드로이드 운영체제 페어링 16
iOS 출력소스전환 18
안드로이드 출력소스전환 19
주의 사항 20
문제 해결 21
04
05

4
경고
•전원 플러그나 제품 연결기를 분리장치로 사용
하는 경우에는 분리 장치를 즉시 작동할 수 있는 상
태로 유지하십시오.
•장비의 외관을 제거하지 마십시오.
•장비의 부품에 기름을 치지 마십시오.
•다른 전자 제품 위에 장비를 놓지 마십시오.
•직사광선, 불 또는 열이 닿지 않는 곳에 장비를
보관하십시오.
•장비 전원을 차단할 수 있도록 전원코드, 플러그
또는 어댑터를 손에 잘 닿는 곳에 두십시오.
제이비랩에서 지정한 액세서리만 사용하십시오.
액체가 새거나 튀는 곳에 장치를 노출하지 마십시오.
장비의 손상을 가져올 수 있는 물건(예:액체가 채워진
물건, 촛불 등)을 장비위에 올려두지 마십시오.
주의
제이비랩이 승인하지 않은 제품 변경이나 조작시 장비
를 작동할 수 있는 권한이 무효화될 수 있습니다.
이 제품은 재활용 및 재사용이 가능한 고
품질의 자재 및 구성품으로 설계 및 제조
되었습니다.
제품을 일반 가정용 쓰레기와 함께 버리지
마십시오. 전자 및 전기 제품의 현지 수거
규정에 따르셔야 합니다. 올바른 제품 폐기
는 환경 및 인류의 건강을 유해한 영향으로
부터 보호합니다.
배터리 개별 배출에 대한 지역 규정을 확인
하십시오. 배터리를 올바르게 폐기하면 환
경 및 인류의 건강을 유해한 영향으로부터
보호할 수 있습니다.
경고 / 주의

5
BIGBANG 의 특징 & 빠른시작
제이비랩 블루투스 BIGBANG 를 구입해 주셔서 감사합니다.
본 기기는 블루투스 무선 기술을 사용합니다.
특징 & 빠른시작
간편한 NFC 연결 외부입력

6
전화걸기음악듣기
블루투스 연결 (p.22)
블루투스 장치에서 재생되는 음악을 들을 수 있습니다. 본 기기
에서 재생, 정지 또는 일시 정지 할수 있습니다.
음악
블루투스 연결 (p.18-21)
본 기기의 전원을 켜면 인식된 스마트폰으로 블루투스 연결이
자동으로 시작됩니다.
HFP, HSP
연결
블루투스 연결 (p.22)
본 기기를 작동하여 전화를
걸고 받을 수 있습니다.
블루투스 스마트폰 블루투스 스마트폰
페어링 (p.14-15)
먼저, 블루투스 장치 (스마트폰 등)와 본 기기를 서로 등록 (“
페어링”)합니다. 일단 페어링이 설정되면 다시 페어링할 필요
가 없습니다.
페어링 (p.14-15)
먼저, 블루투스 장치 (스마트폰 등)와 본 기기를 서로 등록 (“
페어링”)합니다. 일단 페어링이 설정되면 다시 페어링할 필요
가 없습니다.
페어링 페어링
음성
블루투스 기능을 사용하기 위한 3단계
블루투스 연결 (p.18-21)
블루투스 장치를 작동하여 블루투스 연결을 합니다.
A2DP , AVRCP
연결

7
제품소개
전원케이블
AC 전원아답타(별매) AUX 케이블
본체
사용자 설명서
박스 구성품제원
- Bluetooth 4.0
- Bluetooth Profiles : A2DP, AVRCP, HFP, HSP
- 수신가능거리 : 10미터 (클래스 2)
- 사용가능시간 : 6시간
- 배터리 : 2000mAh
- 충전전압 : 5V--500mA ~ 1.5A
- 출력 : 60W(MAX)
- 임피던스 : 8Ohm
- 블루투스 동작범위 : 2.402GHz - 2.480GHz
- 유닛 : 615g / 210 x 60 x 66(mm)
* 디자인 및 주요 제원은 예고 없이 변경 될 수 있습니다.
가정용 방송 통신 기기
이 기기는 가정용으로 전자파 적합 등록을 한 기
기로써 주로 가정에서 사용하는 것을 목적으로 하
며, 모든 지역에서 사용할 수 있습니다.
* 해당 무선설비가 전파혼신 가능성이 있으므로
인명안전과 관련된 서비스는 할 수없음

8
7
123
6
4
5
기능설명
기기의 전원을 끄고 켜실 수 있습니다.
스트리밍중 버튼을 짧게 누르시면 재생/일시정지하실 수 있습니다.
전화받기 : 짧게 누름 / 수신거부 : 3초간 누름 / 통화종료 : 짧게 누름
버튼을 길게 누르시면 볼륨이 줄어들고, 짧게 누르면 이전트랙으로 이동합니다.
버튼을 길게 누르시면 볼륨이 증가하며, 짧게 누르면 다음트랙으로 이동합니다.
BIGBANG 의 측면 NFC 로고에 스마트폰의 NFC 인식위치에 접촉시켜주세요.
노트북, 타블렛 PC 등의 다양한 기기를 입력하실 수 있습니다. (연결시 AUX모드로 자동전환됩니다.)
5핀 케이블(안드로이드 충전케이블)을 이용하여 제품을 충전하실 수 있습니다.
명칭
전원 / 충전표시등
재생, 일시정지, 전화받기,
전화끊기, 수신거부,
볼륨-, 이전 트랙
볼륨+, 다음 트랙
NFC 인식가능영역
AUX-IN
충전단자
7

9
블루투스
블루투스란?
블루투스는 에릭슨·노키아·IBM·인텔·도시바 등 5
개 업체가 지난 98년에 결성한 블루투스 스페셜 그룹
(SIG:Special Interest Group)에서 공동 개발한 근
거리 무선 네트워킹 기술입니다. 블루투스 기술은 가
정이나 사무실 내에 있는 노트북, 프린터, 스마트폰,
타블릿PC 등 정보통신기기는 물론 각종 디지털 가전
제품간의 통신에 물리적인 케이블없이 무선 주파수
를 이용, 고속으로 데이터를 주고받을 수 있습니다.
블루투스는 2.45㎓ 주파수를 이용해 클래스 별로 약
10~100m범위 안에서 각종 기기를 무선으로 연결해
주며, 본 기기는 클래스 2가 탑재된 기기로 최대 전송
범위는 10m입니다.
주의사항
블루투스 기능을 사용하려면 연결하려는 블루투스 장
치에 본기기와 동일한 프로파일이 있어야 합니다. 또한
동일한 프로파일이 있더라도 장치 사양에 따라 장치의
기능이 다를 수 있다는 점 주의하십시오.
블루투스 무선 기술의 특징으로 인해 전화 통화나 음
악을 감상하는 동안에는 본 기기에서 재생되는 사운
드가 블루투스 장치에서 재생되는 사운드보다 약간 늦
게 재생됩니다.
페어링이란?
블루투스 장치는 사용전“페어링”을 해주셔야합니다.
페어링이란 블루투스 장치끼리 서로 연결해주는 작업
을 의미합니다.
처음 페어링하면 페어링 내역이 저장되어 다시 페어링
을 해주실 필요는 없습니다.
•블루투스 기능을 사용하려면 연결하려는 블루투스
장치에 본기기와 동일한 프로파일이 있어야 합니다.
•페어링 절차는 블루투스 장치에 마다 약간씩 차이가
있으니, 각 장치의 설명서를 참조하십시오.
•BIGBANG와 블루투스 장치의 페어링은 반경 1m 이
내에서 하십시오.
•BIGBANG를 켜면, 자동으로 블루투스 장치와 연결
됩니다. 만약 다른 블루투스 장치와의 연결을 원하실
때에는 현재 연결된 블루투스 장치의 블루투스 기능
을 꺼주신후, 연결을 원하시는 장치와 페어링을 해주
시면 됩니다.
•블루투스 장치와 수신거리(10m)를 벗어나면 수신
이 끊어지게 되지만, 수신가능반경에 들어오면 자동 으
로 연결됩니다.
•블루투스 장치의 버전이 2.1이상이면, 페어링시 핀
번호를 입력하실 필요가 없습니다.

10
블루투스
페어링 절차
주의
•블루투스 기능을 이용하려면 연결하실 기기의 블루
투스 기능을 활성화 시켜주셔야 하며, 페어링을 하셔
야 합니다.
•BIGBANG는 멀티페어링(7개의 페어링내역을 기
억)은 지원하지만, 멀티포인트페어링은 지원하지 않
습니다.
•블루투스는 마지막으로 연결된 기기와 연결되기때문
에 페어링내역이 있는 다른 기기를 연결하려면 연결하실
기기의 페어링 내역에서 “JBLAB BIGBANG”를 선택해
주셔야 연결이 됩니다.
•BIGBANG 는 트랜스미터(전송) 기능은 포함되어 있
지 않습니다.
•페어링 내역이 7개를 초과하면 순차적 삭제됩니다.
•모드 변경후 블루투스 연결이 안될시에는 전원을 껐다
켜거나 스마트폰의 연결내역에서 선택해주세요.
1. 블루투스 장치를 수신기로부터 1m 이내에 둡니다.
2. BIGBANG의 전원을 켜면 자동으로 페어링 모드로
진입합니다. 페어링 모드진입시 LED 색상이 파란색으
로 깜빡입니다.
만약 페어링 모드로 진입하지 않을시 플레이버튼을 길
게 누르시면 페어링모드로 진입합니다.
새로운 기기와 연결하시려면 현재 연결된 기기의 블루
투스 연결을 끊어주신 후 시도해주세요.
3. BIGBANG 가 감지되도록 블루투스 장치에서 페어
링 절차를 수행합니다.
4. 블루투스 장치의 디스플레이에서 “JBLAB BIG-
BANG”를 선택합니다.
5. 블루투스 장치의 디스플레이에 암호*를 입력해야
할 경우 “0000”을 입력하면 블루투스 연결을 시작
합니다.
6. 연결이 성공하였다면, LED 라이트가 천천히 깜빡
일 것입니다.
*페어링이 실패하면 위 순서대로 다시 페어링을 시도
해보시기 바랍니다.
*초기 연결이후에는 기기를 켜주시면 자동으로 연
결됩니다.

11
NFC (Near Field Communication) 란?
NFC(Near Field Communication)는 RFID의 하나
로 13.56Mhz 주파수 대역을 사용하는 비접촉식근거
리 무선통신 모듈로 10cm의 가까운 거리에서 단말기
간 데이터를 전송하는 기술로 결제뿐만 아니라마켓, 여
행정보, 교통, 출입통제, 잠금장치 등에서 광범위하게
활용되고 있습니다.
NFC 연결하기
연결하실 스마트폰에서 NFC 기능을 지원하는지 확
인해주세요.
1. 연결하실 스마트폰에서 NFC기능(읽기/쓰기 P2P
모드)이 활성화되어 있는지 확인해주세요. (NFC 카드
모드에서는 동작하지 않습니다.)
*NFC 기능을 켜는 방법 (안될시 휴대폰 제조사에 문
의바랍니다.)
스마트폰의 “설정”→ “연결탭”→ NFC 기능을“켜짐’
으로 설정하신후, NFC 아이콘을 눌러주세요 →“태
그/기기연결”,“Android Beam”두가지를 “켜짐”으
로 선택합니다.
2. 우측그림과 같이 BIGBANG(스피커 상단의 NFC 로
고가 있는 부분)의 NFC인식위치를 스마트폰의 NFC
인식위치에 약 6초간 붙였다가 떼어주세요. (반드시
NFC 인식위치에 접촉하셔야 동작합니다. )
*NFC 인식이 되지 않을시 스마트폰 제조사에 NFC 위
치를 문의해주시기 바랍니다. (NFC 인식위치는 기기
마다 차이가 있습니다.)
3.“기기를 등록하시겠습니까?”라는 문구출력시 “예”
를 누르시면 페어링이 진행되며 완료됩니다.
*최초 연결시 연결 등록 과정으로 인해 몇번 시도를 해
주셔야합니다.
*NFC 기능이 없는 스마트폰의 경우 NFC 기능을 사용
하실 수 없습니다.
*NFC 연결은 잠금화면에서는 동작하지 않으니 홈화
면에서 연결을 시도해주시기 바랍니다.
블루투스
BIGBANG 의 NFC 인식
위치는 NFC로고있는 부
분입니다.
스마트폰의 NFC 인식 위치는 기
종마다 다르므로 제조사에 문의
해주세요.
간편한 NFC 연결

20
주의사항
· 블루투스 장치 및 무선랜은 동일한 주파수를 사용
하기 때문에 본기기를 무선랜 장치 근처에서 사용하
는 경우 전파 간섭이 발생하여 통신 속도 저하, 노이즈
발생 또는 연결이 잘못 될 수 있습니다. 이런 경우 다음
을 수행하십시오.
- 본 기기를 무선랜 장치에서 10m 이상 떨어진 곳에서 사
용하십시오.
- 본 기기를 무선랜 장치로부터 10m이내에서 사용하는
경우 무선랜 장치의 전원을 끄십시오.
- 본 기기와 블루투스 장치는 가능한 가까이 설치하십시오.
· 다음 조건은 블루투스 통신 감도에 영향을 미칠 수
있습니다.
- 본 기기와 블루투스 장치 사이에 인체, 금속 또는 벽과
같은 장애물이 있는 경우.
- 본 기기 근처에 무선랜장치, 무선 전화기 또는 전자레
인지와 같이 2.4GHz 주파수를 사용하는 장치를 사용
하는 경우.
· 블루투스 장치에서 방출된 극초단파가 전자 의료 기
기의 작동에 영향을 줄 수 있습니다. 사고가 발생할 수
있으므로 다음 장소에서는 본 기기 및 다른 블루투스
장치의 전원을 꺼 주십시오.
-인화성 가스가 있는 곳, 병원, 열차, 비행기 또는 주유소
-자동문 또는 화재 경보기 근처
· 당사는 블루투스 통신 도중 정보노출에 대해 책임을
지지 않습니다.
· 모든 블루투스 장치에 대한 연결을 보장하지 않습니다.
- 블루투스 기능이 있는 장치는 Bluetooth SIG, Inc에서
정한 블루투스 표준을 준수하고 인증을 받아야합니다.
- 연결되어 있는 장치가 위에서 언급한 Bluetooth 표준
을 따르더라도 장치의 기능 또는 사양에 따라 일부장치
가 연결되지 않거나 작동하지 않을 수 있습니다.
· 연결하려는 장치에 따라 통신을 시작하는데 시간이
걸릴 수 있습니다.
· 블루투스 무선 기술의 특징으로 인해 본 기기에서
재생되는 사운드가 블루투스 장치에서 재생되는 사운
드보다 약간 늦게 재생됩니다.
· 습기, 먼지, 그을음 또는 증기에 노출 된 장소, 직사광
선 아래에 두지 마십시오.
· 높은 음량으로 본 제품을 들으면 청각에 영향을 미
칠 수 있습니다.
· 사용설명서에서 다루지 않은 기기에 관한 문의 사항
이나 문제점은 제이비랩 고객센터 (051-806-1170
: 내선 4번) 로 문의하여 주십시오.
