RANGE HOOD
INSTALLATION
GUIDE
TABLE OF CONTENTS
Safety Instructions....................................................1
Mounting Heights....................................................3
Ducting....................................................................4
Specifications...........................................................5
Installation............................................................6-7
Form No. A/04/03 Part No. IS9900-0303A ©2003 Maytag Appliances Sales Co. Litho U.S.A.
Model Number: JXT8030ADS JXT8036ADS
Manufacturer Number: S99E30S S99E36S
Size: 30” 36”

INSTALLATION GUIDE
Read all Instructions before Installing and operating this appliance
MODELS: JXT8030ADS JXT8036ADS
Installation
The installation in this manual is intended for qualified installers,service technicians or persons
with similar qualified background.DO NOT attempt to install this appliance yourself.Injury could
result from installing the unit due to lack of appropriate electrical and technical background.
All electrical wiring must be properly installed, insulated and grounded. Overly accumulated
grease in old duct work should be cleaned out or duct work should be replaced if necessary to
avoid the possibility of a grease fire. Check all joints on duct work to insure proper connection
and all joints should be properly taped.
* Please check for latest specification revisions before any custom work or cutouts.
IMPORTANT SAFETY NOTICE
WARNING

INSTALLATION 3

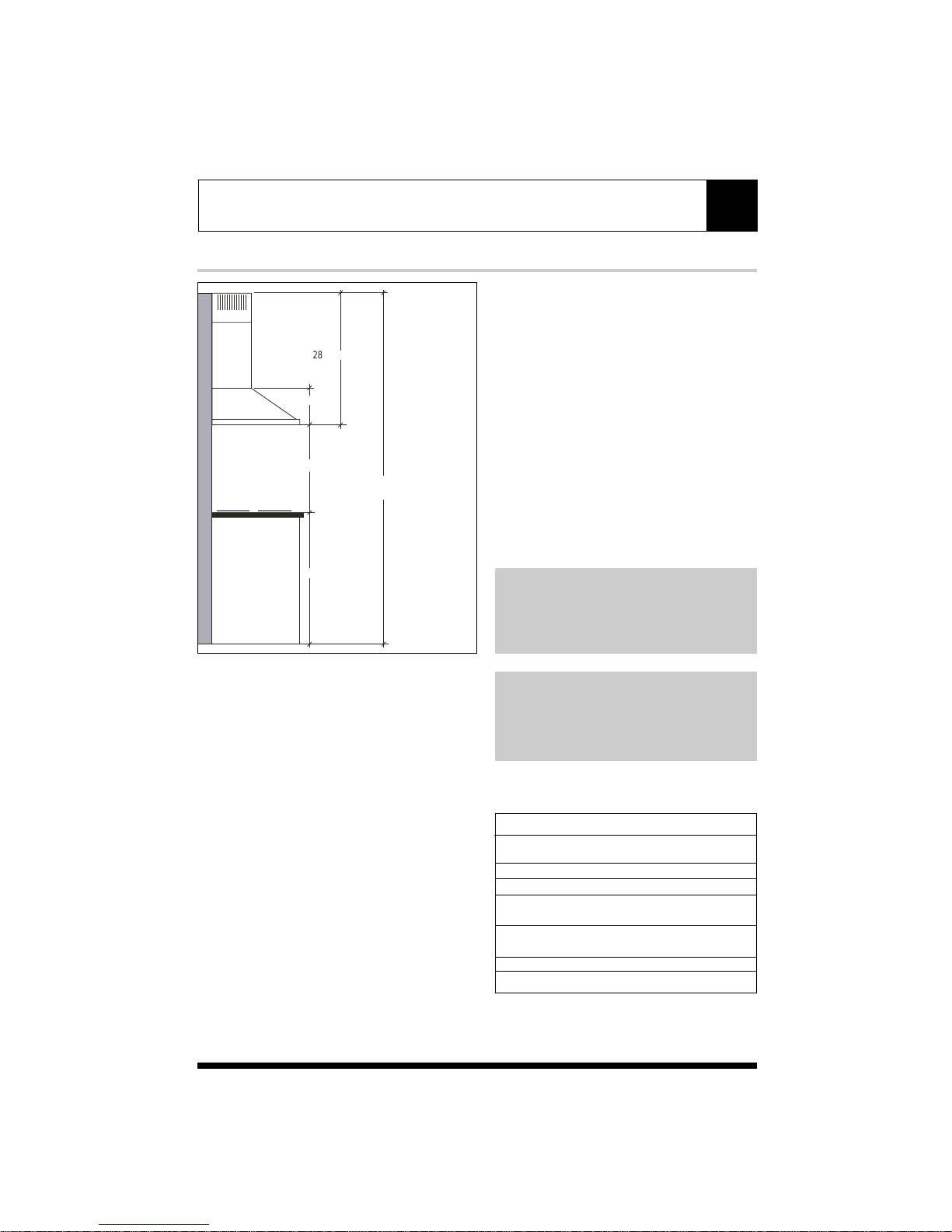

MOUNTING HEIGHTS & CLEARANCE
DUCTING
36
28.94"-46.65"
5.31"
36"
Min 24"-Max 32"
*Min 88.94"
*Max 114.65"
Minimum mounting height between range top
to hood bottom should be no less than 24".
Maximum mounting height should be no high-
er than 32".
It is important to install the hood at the
proper mounting height. Hoods mounted too
low could result in heat damage and fire haz-
ard; while hoods mounted too high will be
hard to reach and will lose performance and
efficiency.
If available, also refer to range manufacturer's
height clearance requirements and recom-
mended hood mounting height above range.
A minimum of 6" round or 3-1/4” x 10"rectangular
duct must be used to maintain maximum air flow
efficiency.
Always use rigid-type metal ducts only.
Flexible ducts could restrict air flow by up to 50%.
Also use calculation (on right) to compute total
available duct run when using elbows, transitions
and caps.
ALWAYS, when possible, reduce the number of
transitions and turns. If long duct run is required,
increase duct size from 6" to 7 or 8". If a reducer
is used, install a long reducer instead of a pancake
reducer. Reduce duct size as far away from open-
ing as possible.
If turns or transitions are required:
Install as far away from opening and as far
apart, between 2, as possible.
*Minimum ceiling clearance 88.94”at 24” hood
mounting height.
**Maximum ceiling clearance 114.65" at 32"
hood mounting height.
Minimum Duct Size:
Round- 6" minimum
Rectangular-requires an adaptor readily available
at most hardware stores.
Duct Run Calculation:
Maximum run
6" or 3-1/4” x 10" duct
Deduct:
each 90 Elbow used
each 45 elbow used
each 6" to 3/14 x 10"
transition used
each 3/14 x 10" to 6"
transition used
Side Wall Cap w/ damper
Roof Cap
100 FT
15 FT
9 FT
1 FT
5 FT
30 FT
30 FT
e.g.- 1 roof cap, 2x90 elbows,1 45 elbow used:
=30' + 30' + 9' =69' used, 31' available for straight duct runs.

INSTALLATION 4
DUCTING
NEVER exhaust air or terminate duct work into spaces between walls, crawl spaces, ceiling, attics or
garages.All exhaust must be ducted to the outside.
Use Metal ductwork only.
Fasten all connections with sheet metal screws and tape all joints w/ certified Silver Tape or DuctTape.
Some Ducting Options:
side wall cap
w/ gravity damper side wall cap
w/ gravity damper
Soffit or crawl space
Roof Pitch w/
Flashing & Cap
WARNING FIRE HAZARD

INSTALLATION 5

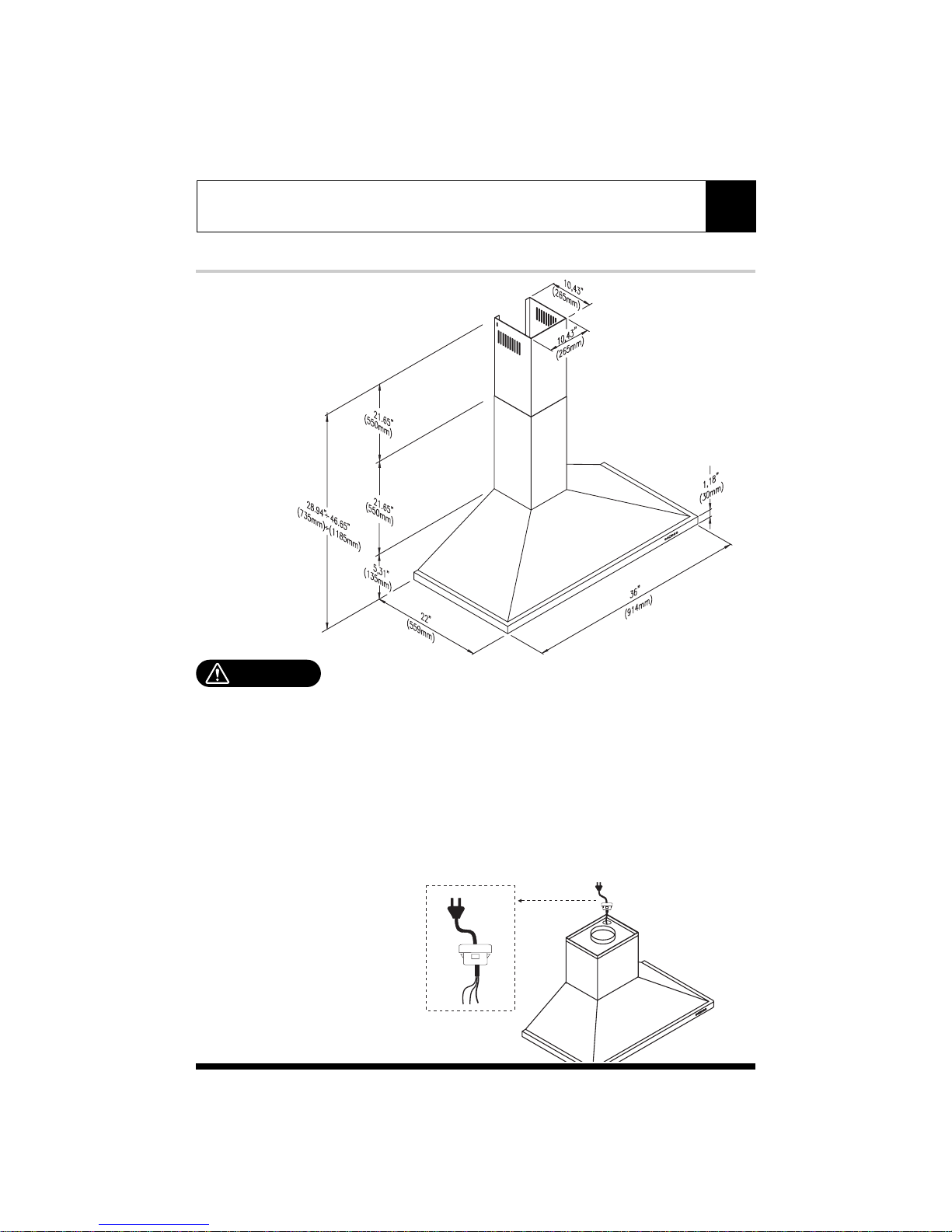

SPECIFICATIONS
ELECTRICAL
All Electrical work must by performed by qualified electrician or person with similar technical
know how and background.
For personal safety, remove house fuse or open circuit breaker before beginning installation.
Do not use extension cord or adapter plug with this appliance.
Follow National electrical codes or prevailing local codes and ordinances.
Electrical Supply:
This appliance requires a 120V 60Hz electrical supply., and connected to an individual, properly
grounded branch circuit, protected by a 15 or 20 ampere circuit breaker or time delay fuse.Wiring
must be 2 wire w/ ground. Please also refer Electrical Diagram labeled on product.
Cable Lock:
A cable locking connector (not
supplied) might also required by
local codes. Check with local
requirements and codes, purchase
and install appropriate connector if
necessary.
Cable Lock
WARNING

INSTALLATION 6
MOUNTING THE RANGEHOOD
1. Screw mounting brackets onto left and right side of blower unit.
2.Attach blower to canopy, fasten with screws from below.
3. Determine hood height, center,mark, level and hang hood to wall through mounting keyholes
on back.
4. Install duct work and electrical.
5. Locate and fasten bracket for upper telescopic duct cover onto the wall.
6. Slip upper and lower telescopic duct covers onto top of blower and screw in place.
7. Secure hood to wall studs whenever possible; use appropriate wall fasteners & hardware
(not supplied) for hollow drywall, tiled, concrete,brick wall applications for mounting hood.
mounting
brackets
C/L

INSTALLATION 7

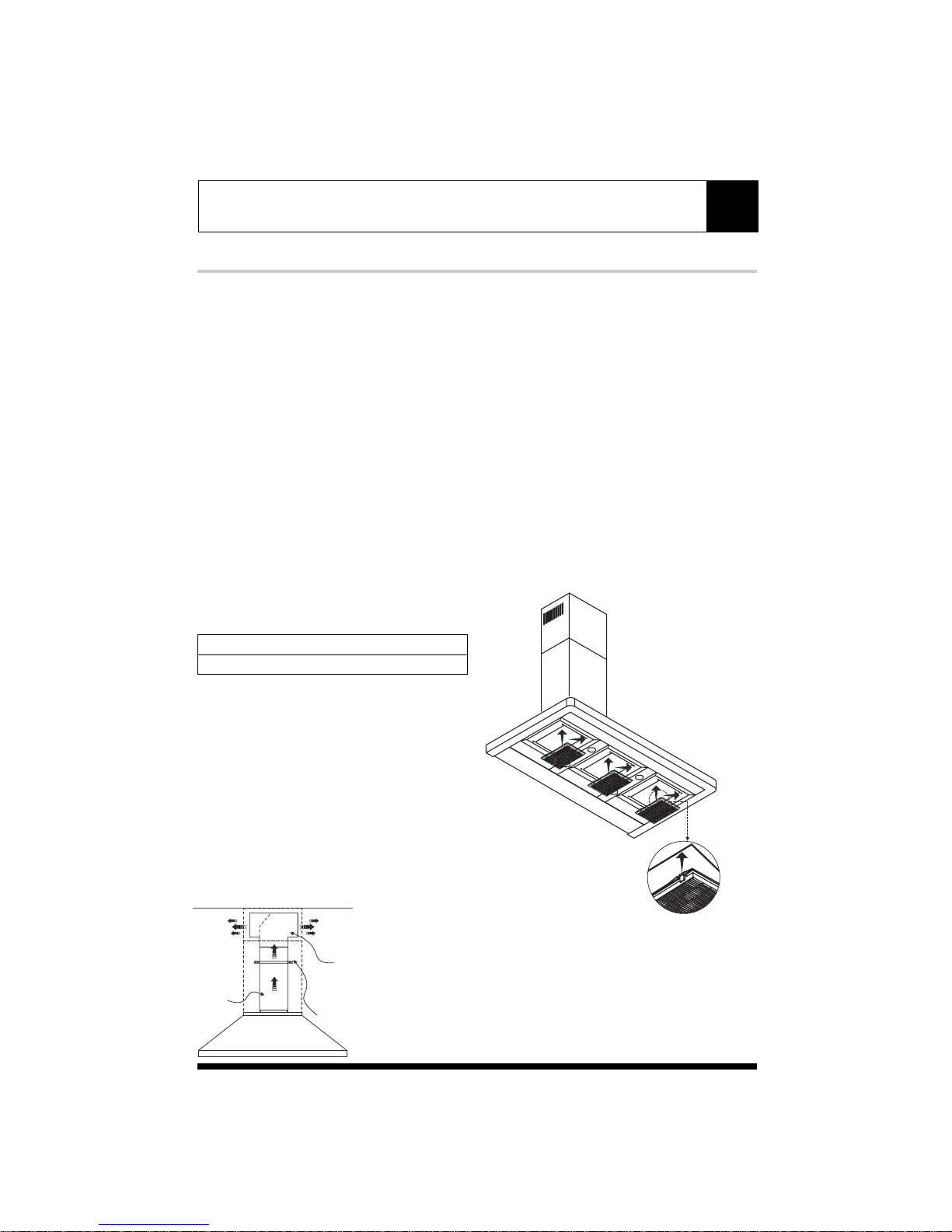

DUCTLESS CONVERSION
Ductless conversion is intended for applications where an exhaust duct work is not possible to be
installed.When converted, the hood functions as a "purifying" hood rather than an exhaust hood.
Fumes and exhaust from cooking is drawn and filtered by a set of optional Carbon Filters.The air
is then purified and re-circulated back within the home.
We recommend toALWAYS exhaust air outside of the home by employing existing or installing
new duct work, if possible.The hood is most effective and efficient as an Exhaust unit. Only when
the exhaust option is not possible should you recourse to converting the hood into a "purifying"unit.
When converted to be a "purifying" unit, a set of Carbon Filters are required on top of its standard
Metal Filter set.Order according to its Part number below.The standard Metal Filters are intended
to capture residue from cooking and the optional Carbon Filters help to purify fumes exhausted
from cooking for re-circulation.
Carbon Filters (Required)
Ducting
Hood Model: Part No. Filters in pkg.
1. Purchase ductless Carbon Filters as follows:
2. Remove metal filters on hood. Clip
carbon filters onto each slot opening.
3. Re-install metal filters.
4.Turn on filter change indicator on
control panel.
5. Carbon Filters must be replaced after
every 120 hours of use (or approximately
every 2 to 3 months based on the average
of 1-2 hrs. of daily cooking time).The
microprocessor in the controls when set,
will count usage time and indicate when
carbon filter replacement is required.
JXT8030ADS XXXXXXX 3
JXT8036ADS XXXXXXX 3
1. Install a 6" straight pipe and a "T" connector/
or a 90 elbow to divert air through louvers on
duct cover.
6" straight pipe wall pipe strap
6" T connector
or 90 elbow

HOTTE DE CUISINIÈRE
INSTALLATION
GUIDE
TABLE DES MATIÈRES
Consignes de sécurité......................................................1
Hauteurs de montage..................................................... 3
Canalisation....................................................................4
Caractéristiques techniques.............................................5
Installation.................................................................. 6-7
Form No. A/04/03 Pièce No. IS9900-0303A ©2003 Maytag Appliances Sales Co. Litho États-Unis
Numéro de modèle: JXT8030ADS JXT8036ADS
Numéro du fabricant: S99E30S S99E36S
Dimensions: 30” 36”

MODELES: JXT8030ADS JXT8036ADS
Installation
Les procédures d’installation décrites dans ce guide s’adressent à des installateurs qualifiés, à
des techniciens de service ou à des personnes possédant des compétences similaires. NE ten-
tez PAS d’installer cet appareil vous-même. L’installation de l’unité peut causer des blessures
en raison d’un manque de connaissances techniques et électriques.
Tout le câblage électrique doit être correctement installé, isolé et mis à la masse.Les vieux sys-
tèmes de conduits doivent être débarrassés de toute accumulation excessive de graisse.Si cela
est impossible, les conduits doivent être remplacés afin d’éviter les incendies de graisse.
Assurez-vous que les raccords des systèmes de conduits sont solidaires et adéquatement
rubanés.
* Veuillez vous procurer les révisions les plus récentes des caractéristiques techniques
avant de procéder à des travaux sur mesure ou de découpe.
GUIDE D’INSTALLATION
Veuillez lire toutes les directives avant d’installer et de faire fonctionner cet appareil
AVIS DE SÉCURITÉ IMPORTANT
AVERTISSEMENT

INSTALLATION 3

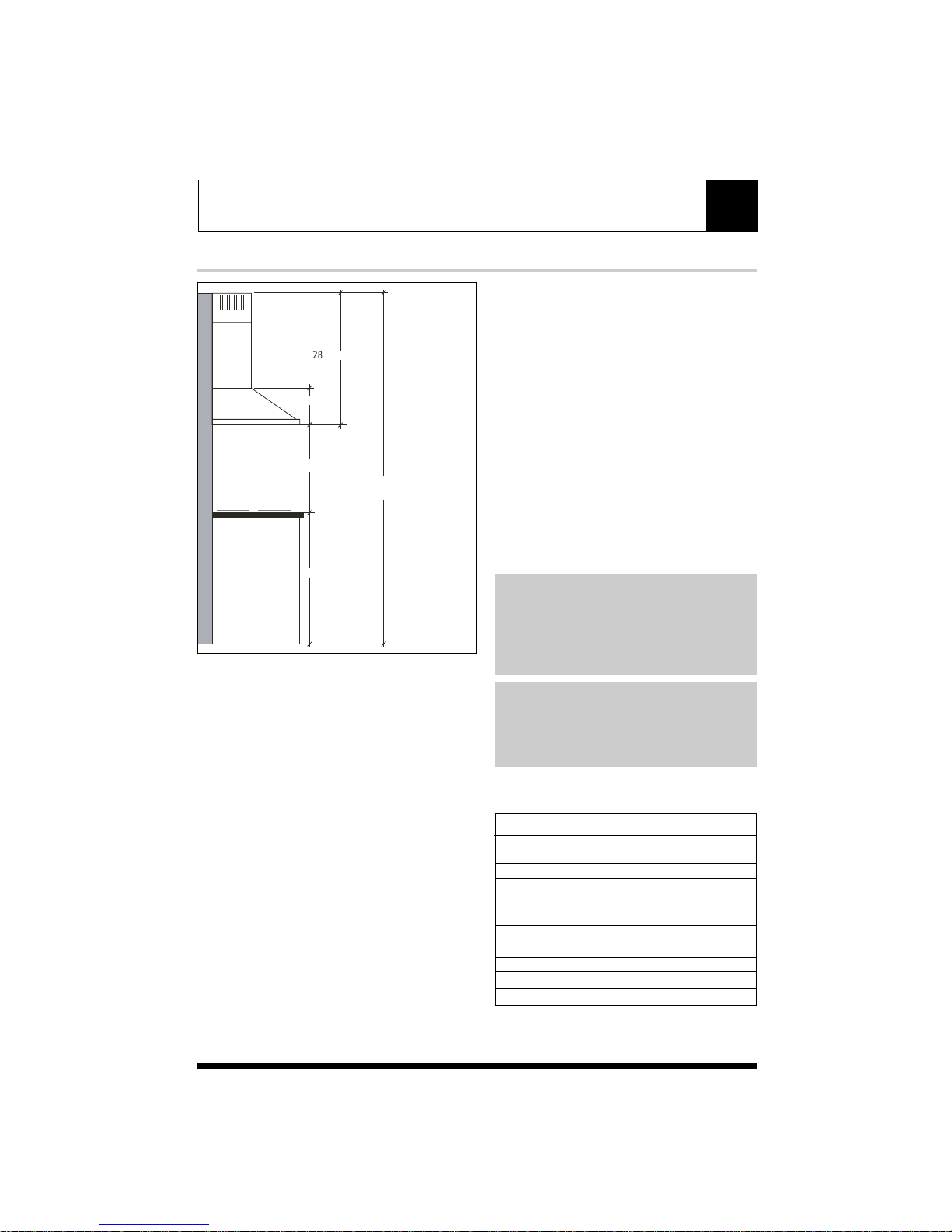

HAUTEURS DE MONTAGE ET DÉGAGEMENT
CANALISATION
36
28.94"-46.65"
5.31"
36"
Min 24"-Max 32"
*Min 88.94"
*Max 114.65"
La hauteur de montage minimale entre le
dessus de la cuisinière et le dessous de hotte
doit être d’au moins 61 cm (24 po).
La hauteur de montage maximale ne doit pas
excéder 81,3 cm (32 po).
Il est important d’installer la hotte à la hauteur
appropriée. Une hotte trop basse peut causer
des dommages par la chaleur ou des risques
d’incendie tandis qu’une hotte trop haute sera
difficile à atteindre et perdra de son efficacité.
Reportez-vousauxexigencesrelatives àlahau-
teur de dégagement du fabricant de la
cuisinière et à la hauteur de montage au-
dessus de la cuisinière recommandée pour la
hotte.
Un conduit rond d’un diamètre minimum de 15,2 cm
(6po) ou un conduit rectangulaire de 8,3cm x 25,4cm
(3 1/4 po x 10 po) doit être utilisé pour assurer une cir-
culation d’air optimale.
Utilisez toujours des conduits métalliques rigides.
Les conduits flexibles réduisent la circulation d’air
dans une proportion qui peut atteindre 50 %.
Utilisez toujours les valeurs de droite pour calculer le
tracé de conduits possibles lors de l’utilisation de
coudes, de transitions et de capuchons.
Utilisez TOUJOURS un nombre minimal de transitions
et de courbes. Pour un long tracé de conduits, aug-
mentez les dimensions des conduits de 15,2 cm (6 po)
à 17,8 cm à 20,3 cm (7 ou 8 po). Le cas échéant,
privilégiez les longs réducteurs aux réducteurs de type
plat. Réduisez les dimensions du conduit aussi loin de
l’ouverture que possible.
Si des courbes ou des transitions sont utilisées :
Éloignez-les autant que possible de l’ouverture et
des autres courbes ou transitions au moment de
l’installation.
*Dégagement minimal au plafond de 202,4 cm
(79,68 po) à une hauteur de montage de la hotte de
61 cm (24 po).
**Dégagement maximal au plafond de 256,5 cm
(101,46 po) à une hauteur de montage de la hotte
de 81,3 cm(32 po).
Dimension minimale du conduit :
Rond - d’un diamètre minimum de 15,2 cm (6 po)
Des conduits rectangulaires nécessitent
l’utilisation d’un adaptateur en vente dans la
plupart des quincailleries.
Calcul du tracé de conduits:
Tracé maximum
conduit 15,2 cm ou 8,3 cm x 25,4 cm (6 po ou 3
1/4 po x 10 po)
Déduisez:
chaque coude de 90 o utilisé
chaque coude de 45 o utilisé
chaque transition de 15,2 cm à 8,3 cm x 25,4 cm
(6 po à 3 1/4 x 10 po) utilisée
chaque transition de 8,3 cm x 25,4 cm à 15,2 cm
( 3 1/4 po x 10 po à 6 po)
Capuchon mural latéral avec registre
Capuchon de toit
30,5 M ( 100 PI)
4,6 M (15 PI)
2,7 M (9 PI)
0,3 M (1 PI)
1,5 M (5 PI)
9,1 M (30 PI)
9,1 M (30 PI)
p. ex. - 1 capuchon de toit, 2 coudes de 90o, 1 coude de
45o utilisé :
= 9,1 m + 9,1 m + 2,7 m = 20,9 m (30 pi + 30 pi + 9 pi =69 pi)
utilisés, 9,4 m (31 pi) disponible pour les tracés en ligne droite.

INSTALLATION 4
CANALISATION
L’air ne doit JAMAIS être évacué et le système de conduits ne doit JAMAIS se terminer dans des espaces
entre les murs,des vides sanitaires,des plafonds,des greniers ou des garages.Toutes les sorties de ven-
tilation doivent être canalisées vers l’extérieur.
Utilisez seulement des systèmes de conduits métalliques.
Fixez tous les assemblages à l’aide de vis à tôlerie et rubaner tous les raccords à l’aide de ruban argen-
té approuvé ou de ruban pour canalisations.
Certaines Options de Canalisation:
capuchon mural
latéral avec registre
anti-refoulement
Soffite ou vide sanitaire
capuchon mural
latéral avec registre
anti-refoulement
Pente de toit avec
solin et capuchon
AVERTISSEMENT DE RISQUE D’INCENDIE

INSTALLATION 5

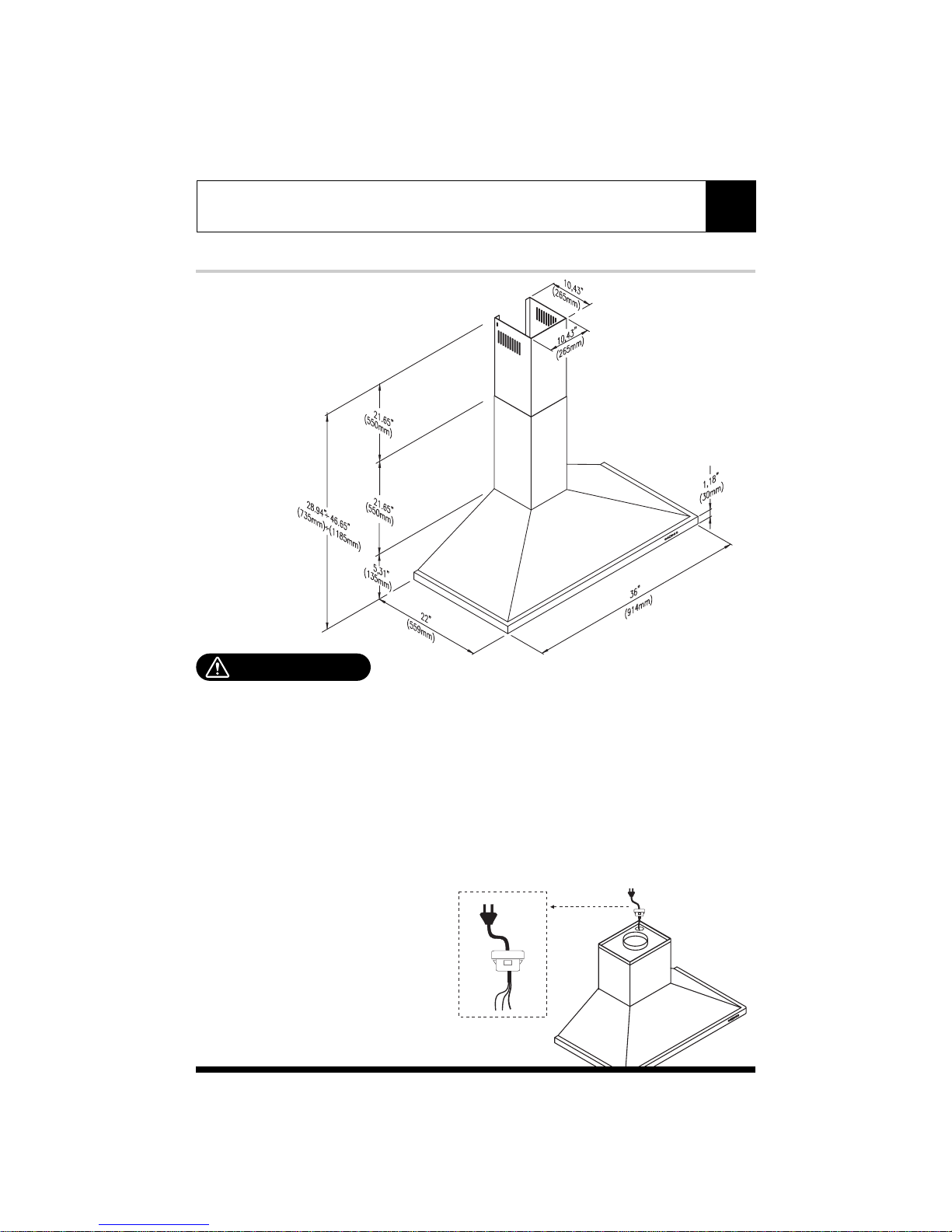

CARACTÉRISTIQUES TECHNIQUES
ÉLECTRICITÉ
AVERTISSEMENT
Tous les travaux électriques doivent être effectués par un électricien qualifié ou une personne pos-
sédant des connaissances techniques et de l’expérience similaires.
Pour votre sécurité personnelle, retirez le fusible ou coupez le disjoncteur de l’alimentation électrique
domestique avant de débuter l’installation.
N’utilisez pas de rallonge électrique ou de fiches d’adaptateur avec cet appareil.
Suivre les codes d’électricité nationaux ou les codes locaux de même que les ordonnances
en vigueur.
Alimentation électrique:
Cet appareil nécessite une alimentation électrique de 120 V et de 60 Hz branchée à un circuit de déri-
vation, correctement mis à la terre et protégé par un disjoncteur de 15 à 20 ampères ou un fusible à
action différée. Le câblage doit se compos-
er de deux fils mis à la masse. Veuillez
également vous reporter au diagramme
électrique apposé sur le produit.
Verrou de câble:
Certains codes locaux peuvent également
exiger l’utilisation d’un connecteur de ver-
rouillage de câble (non fourni). Procédez aux
vérifications nécessaires, et le cas échéant,
procurez-vous les connecteurs appropriés
puis installez-les.
Câble de
verrouillage
AVERTISSEMENT

INSTALLATION 6

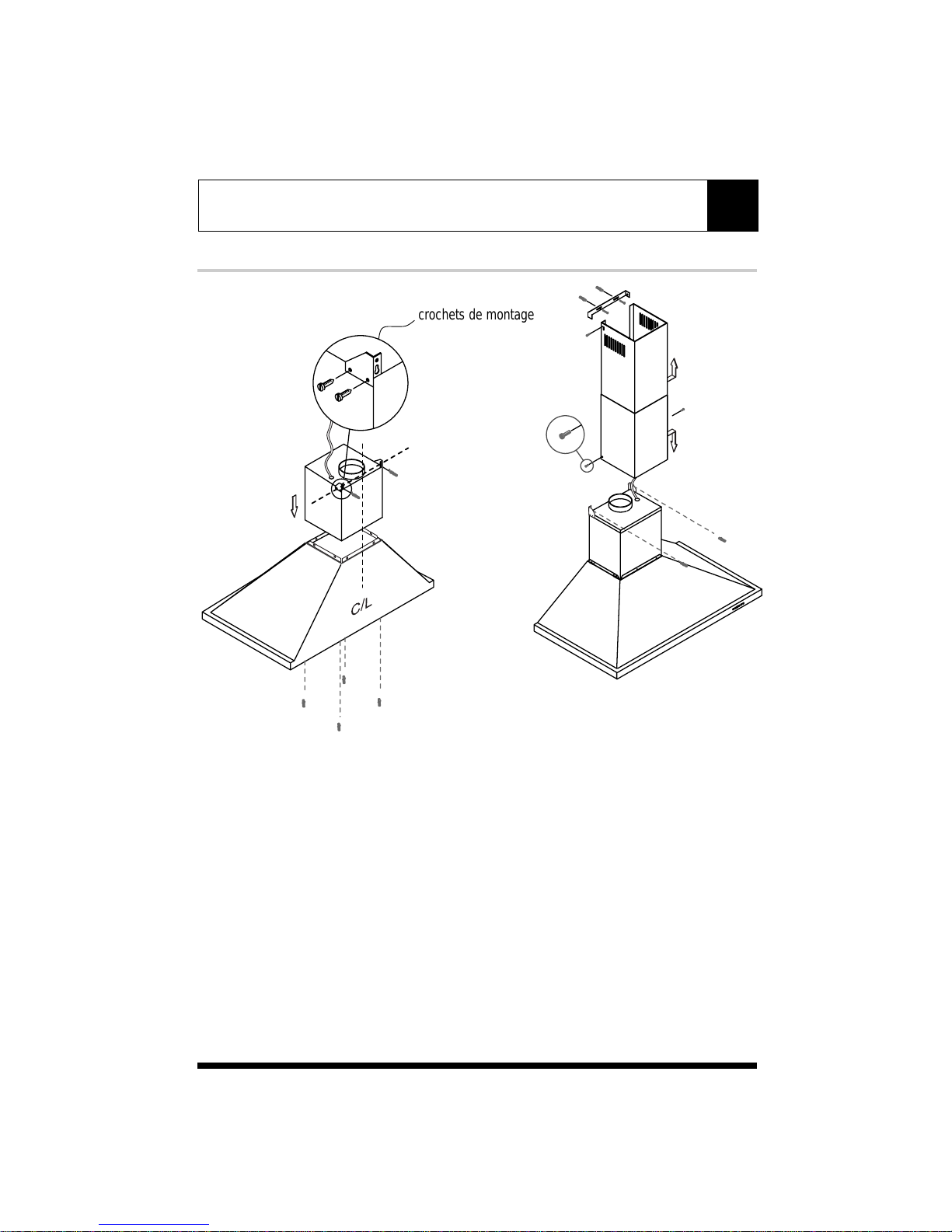

MONTAGE DE LA HOTTE DE CUISINIÈRE
1.Vissez les crochets de montage de chaque cotés de la soufflante.
2. Fixez la soufflante au déflecteur, puis fixez à l’aide des vis, à partir du dessous.
3. Déterminez la hauteur de pose de la hotte puis centrez-la.Tracez un point de repère, mettez la hotte
au niveau puis suspendez-la au mur par ses fentes piriformes à l’arrière.
4. Installez le système de conduits et les composants électriques.
5.Trouvez le crochet et fixez au mur le cache du conduit téléscopique supérieur.
6. Glissez les caches des conduits téléscopiques inférieurs et supérieurs sur la soufflante.Vissez-les à
cet endroit.
7.Fixer la hotte aux poutres de soutien du mur autant que possible; pour le montage de la hotte,utilisez
outils et chevilles appropriés (non fournis) convenant aux murs creux en platre, au carrelage, au
béton et à la brique.
mounting
brackets
C/L
crochets de montage

JXT8030ADS XXXXXXX 3
JXT8036ADS XXXXXXX 3
INSTALLATION 7
TRANSFORMATION EN SYSTÈME DE RECYCLAGE
La transformation de cette unité en système de recyclage est recommandée pour des applications où
il est impossible d’installer un système de conduits d’évacuation. Lors de la conversion,la hotte fonc-
tionne en tant qu’élément « d’épuration » plutôt qu’élément d’évacuation.
L’air vicié ou les émanations de cuisson sont aspirés et filtrés par un ensemble de filtres au charbon.
L’air est ensuite purifié et recirculé à l’intérieur de la maison.
Il est recommandé de TOUJOURS évacuer l’air à l’extérieur de la maison en employant les systèmes
de conduits existants ou en installant un nouveau système de conduits. La hotte est plus efficace en
tant qu’appareil d’évacuation. Cet appareil ne doit être utilisé comme une unité « d’épuration » que s’il
est impossible d’en faire une unité d’évacuation.
Lorsque vous convertissez cet appareil en unité « d’épuration », il est nécessaire de placer un ensem-
ble de filtres au charbon au-dessus de l’ensemble de filtres métalliques conventionnels. Pour passer
des commandes, utilisez le numéro de pièce ci-dessous. Les filtres métalliques sont conçus pour
capter les résidus de cuisson. Pour ce qui est des filtres au charbon optionnels,ils aident à purifier les
émanations crées par la cuisson pour une recirculation de l’air dans la maison.
Filtres au charbon (requis)
Systèmes de conduits
1.Procédez comme suit pour acheter des filtres au
charbon pour les systèmes à recyclage :
2. Retirez les filtres métalliques de la hotte.
Agrafez les filtres au charbon dans chaque rainure.
3. Réinstallez les filtres métalliques.
4. Mettez l’indicateur de remplacement des filtres
du panneau de commande en fonction.
5. Les filtres au charbon doivent être remplacés à
toutes les 120 heures d’utilisation (ou approxima
tivement à tous les 2 à 3 mois en fonction d’une
moyenne de temps de cuisson de 1 à 2 heures).
Une fois en fonction, le microprocesseur des
commandes fait le compte du temps d’utilisation
et indique qu’il est nécessaire de remplacer les
filtres au charbon.
1. Installez un tuyau droit de 15,2 cm (6 po) et
un raccord en « T » ou un coude de 90o pour
diriger l’air dans les louvres du couvercle
de conduit.
Tuyau droit de
15,2 cm (6 po) Étrier plat à pattes pour les murs
Raccord en «T» de 15,2 cm (6 po)
ou un coude de 90o
Modèle de Numéro de Filtres en
hotte pièce paquet

CAMPANA DE COCINA
INSTALACION
GUIA
CONTENIDOS
Instrucciones de Seguridad..............................................1
Altura de Montado......................................................... 3
Tubería de Extracción......................................................4
Especificaciones..............................................................5
Instalación.................................................................. 6-7
Form No. A/04/03 Part No. IS9900-0303A ©2003 Maytag Appliances Sales Co. Litho U.S.A.
Número de Modelo: JXT8030ADS JXT8036ADS
Número del Fabricante: S99E30S S99E36S
Tamaño: 30” 36”

GUIA DE INSTALACION
Lea todas las instrucciones antes de instalar y usar este electrodoméstico
MODELOS: JXT8030ADS JXT8036ADS
Instalación
La instalación descrita en este manual ha sido preparada para instaladores calificados,técnicos
de servicio o personas con un entrenamiento similar y calificado. NO intente instalar este elec-
trodoméstico ud. mismo. La instalación de esta unidad sin el apropiado conocimiento técnico y
eléctrico puede resultar en serios daños personales.
Todo el cableado eléctrico debe ser instalado, aislado, y conectado a tierra de manera apropia-
da. Se debe limpiar el acumulamiento de grasa en los conductos antiguos o se deben reem-
plazar por conductos nuevos para evitar la posibilidad del incendio de la grasa.Revise todas las
junturas en los conductos para asegurar que las conexiones estén bien hechas y que todas las
junturas estén selladas con cinta.
* Por favor esté atento a las últimas revisiones de las especificaciones técnicas antes de
desconectar o realizar cualquier trabajo en la unidad.
IIMPORTANTE AVISO DE SEGURIDAD
ADVERTENCIA

INSTALACION 3
ALTURA DE MONTADO Y ESPACIO LIBRE
TUBERIA DE EXTRACCION
36
28.94"-46.65"
5.31"
36"
Min 24"-Max 32"
*Min 88.94"
*Max 114.65"
La altura mínima de montado entre la parte
inferior de la campana y la parte superior de la
cocina no debe ser inferior a 24”.
La altura de montado máxima no debe ser
superior a 32”.
Es importante instalar la campana a la altura de
montado apropiada. Una campana instalada a
muy baja altura puede sufrir daños debido al
calor y correr peligro de incendio.Una campana
montada a mucha altura será difícil de alcanzar
y perderá eficacia.
Si están disponibles, véanse también los requi-
sitos de espacio libre correspondientes al fabri-
cante de la cocina y la altura de montado de
campana recomendada para su cocina.
Para mantener una máxima eficiencia en el flujo de
aire se debe usar una tubería redonda de un mínimo
de 6”de diámetro o una tubería rectangular de 3-1/4”
por 10”.
Use tuberías metálicas rígidas solamente.
Las tuberías flexibles pueden restringir el flujo de aire
hasta en un 50%.
Use la tabla de cálculos que se encuentra a la derecha
para calcular el total de tubería cuando se usan codos,
transiciones y casquetes.
SIEMPRE que sea posible reduzca el número de tran-
siciones y vueltas. Si se necesita una tubería de
extracción muy larga,aumente el tamaño de la tubería
de6”a7”u8”.Sise usaun reductor,instaleun reduc-
tor largo en vez de un reductor plano. Reduzca el
tamaño de la tubería lo más lejos de la apertura de la
campana como le sea posible.
Si se requieren vueltas y transiciones: Instálelas lo
más lejos posible de la apertura y distanciadas unas
de otras, entre 2, si le es posible.
*Espacio libre mínimo entre el techo y la campana
debe ser de 88.94” cuando la altura de montado de
la campana es de 24”.
** Espacio libre mínimo entre el techo y la campana
debe ser de 114.65” cuando la altura de montado
de la campana es de 32”.
Tamaño Mínimo de la Tubería:
Redonda - 6” mínimo
Rectangular - requiere un adaptador fácil de
conseguir en cualquier ferretería o quincallería.
Tabla de Cálculos para la Tubería:
Largo máximo
Tubería de 6” ó 3-1/4”x 10”
Deduzca:
Por cada codo de 90
Por cada codo de 45
Por cada transición de
6” a 3/14 x 10”
Por cada transición de
3/14 x 10” a 6”
Casquete Lateral de Pared c/ regulador
de tiro
Casquete de Techo
100 FT
15 FT
9 FT
1 FT
5 FT
30 FT
30 FT
ej- 1 casquete de techo, 2 codos de 90, 1 codo de 45:
= 30’ + 30’ + 9” = 69’ usados, 31’ disponibles para que corra
recto el tubo de extracción.

INSTALACION 4
TUBERIA DE EXTRACCION
NUNCA haga escapar el aire o termine las tuberías entre espacios de la pared, sofitos, techos, áticos o
garajes.Todos los escapes de aire deben ser dirigidos hacia el exterior.
Use tuberías metálicas solamente.
Asegure todas las conexiones con tornillos para metal laminado y selle todas las junturas con cinta adhe-
siva certificada Silver Tape o DuctTape.
Algunas Opciones para la Tubería de Extracción:
casquete lateral de pared
c/ regulador de tiro
por gravedad
Sofito o intradós
casquete lateral
de pared c/ regulador
de tiro por gravedad
Inclinación de Tejado
c/ Vierteaguas
y Casquete
ADVERTENCIA PELIGRO DE INCENDIO

INSTALACION 5
ESPECIFICACIONES
INSTALACION
ELECTRICA
Toda instalación eléctrica debe ser realizada por un electricista calificado o por una persona con
conocimientos técnicos similares y con experiencia equivalentes.
Para su seguridad personal, retire los fusibles del hogar o el interruptor abierto antes de comenzar la
instalación.
No utilice alargadores ni adaptadores de tomacorriente con este electrodoméstico.
Siga los códigos del National Electric Code (NEC) o las leyes y códigos locales reinantes.
Suministro Eléctrico:
Esta unidad requiere un suministro eléctrico de 120V 60Hz y que esté conectada a un circuito individ-
ual de derivación que esté debidamente conectado a tierra.Debe estar protegido por un interruptor de
15 ó 20 amperios o por un fusible de tiempo retrasado. El cableado debe ser de 2 cables con conex-
ión a tierra. Véase también el Diagrama
Eléctrico en la etiqueta del producto.
Seguro de Cable:
Un conector para asegurar el cable (no se
incluye) puede ser requerido por los códigos
locales.Verifique los códigos y requerimien-
tos locales, compre e instale el conector
apropiado si fuera necesario.
Seguro de Cable
ADVERTENCIA

INSTALACION 6
MONTANDO LA CAMPANA DE COCINA
1.Atornille los sujetadores de montaje a la derecha e izquierda de la unidad de extracción.
2. 2. Fije el extractor a la campana, afírmelo poniendo tornillos en la parte inferior.
3. Determine la altura de la campana, céntrela,márquela, nivélela y cuelgue la campana en la pared a través de los ori
ficios de montado en la parte posterior.
4. Instale las tuberías y el cableado eléctrico.
5. Localice y fije el sujetador para la cubierta del conducto telescópico superior a la pared.
6. Deslice las cubiertas del conducto superior e inferior sobre la parte de encima del extractor y atorníllelas
en su lugar.
7.Asegure la campana a los postes de la pared siempre que sea posible. Utilice sujetadores de pared y
equipo de instalación apropiados (no se proporcionan) para instalar la campana en paredes de tabique
hueco, cerámica, concreto o ladrillos.
mounting
brackets
C/L
