Jetter JVM-104 User manual

JVM-104
Bediengerät
Jetter AG
Kontakte:
Gräterstraße 2
E-Mail - Vertrieb:
[e-mail]
D-71642 Ludwigsburg
E-Mail - Hotline:
[e-mail]
Germany
Telefon - Hotline:
+49(0)7141/2550-
444
Installationsanleitung
Artikel-Nr.: 60879282 | Version 1.12
Mai 2015 / Printed in Germany
Laden Sie die Betriebsanleitung
von www.jetter.de unter
Support > Downloads herunter.
Lieferumfang
1 x
10001018
JVM-104-K00-O01
1 x
60879282
Installationsanleitung
Zubehör
1 x
60880138
Montage-Kit

Abmessungen
5 25 18,7
3
51,7
128
120
113
105
Die Abbildung zeigt die Maße in Millimeter
Platzbedarf
100
Die Abbildung zeigt das Maß in Millimeter

Montageausschnitt erstellen
105,2 + 0,3
26,6
31,388,8
120,1 + 0,3
21,9 12,2
42,5
r = 9,9
r = 9,9
r= 19,9
r=19,
9
r =399,9
r=399,9
Nr. Beschreibung Nr. Beschreibung
1
Umriss der Frontplatte
2
Öffnung

Gerät montieren
54321
Nr.
Beschreibung
Nr.
Beschreibung
1
JVM-104
4
4 x Bohrung zur
Befestigung des
JVM-104
2
Montageplatte mit
Öffnung für das
Bediengerät
5
4 x selbstfurchende
Schraube
Schraubenmaß:
4 x 9 + t
3
Winkel zur Befestigung
mit Öffnung für die
Stecker
Anzugsmoment:
1,6 Nm ± 10 %
Maximale Schraubtiefe:
12 mm

Schnittstellen und Anschlüsse im Überblick
Nr.
Beschreibung
1
1
1
1
2
1
Bohrung zur Befestigung
des Bediengeräts,
max. 12 mm tief
2
Typenschild
3
8-poliger M12-Stecker
4
Druckausgleichselement

Anschlussbeschreibung M12-Stecker
Sicht auf die Geräterückseite:
87
6
5
4
3
2 1
Pin Beschreibung
1
Versorgungsspannung UB für die Logik des Geräts
Spannung: DC 12 V oder DC 24 V
Maximaler Strom: 2 A
2
Frei
3
Steuersignal Zündung POWER_ON
4
Frei
5
CAN_L
6
Bezugspotenzial GND
7
CAN_H
8
Abschirmung
Gegenstück zum 8-poligen M12-Stecker
Hersteller:
Z. B. BELDEN
Lumberg automation
Herstellerartikelnu
mmer:
RKCN 8/9
Anschließbarer
Adernquerschnitt:
0,5 mm
2
(AWG 20)

Technische Daten
Display:
3,5"-TFT-Farbdisplay,
320 x 240 Pixel
Bedienung:
4 Funktionstasten mit
Hintergrundbeleuchtung,
Digipot, Touch
Betriebssystem:
Microsoft Windows CE 6.0
Betriebstemperatur:
-20 °C ... +60 °C
Lagertemperatur:
-20 °C ... +70 °C
Schutzart:
Frontseitig: IP65
Rückseitig: IP65
Schnittstellen:
1 x CANopen®
Zulässiger
Spannungsbereich:
DC 8 V ... DC 32 V, gemäß
ISO 7637
Verpolschutz:
Eingebaut, Load-Dump bis
70 V

JVM-104
HMI
Jetter AG
Communication:
Graeterstrasse 2
E-mail - Sales:
[e-mail]
D-71642 Ludwigsburg
E-mail - Hotline:
[e-mail]
Germany
Phone - Hotline:
+49(0)7141/2550-
444
Installation Manual
Item # 60879282 | Revision 1.12
May 2015 / Printed in Germany
Download the user manual from
www.jetter.de, Support > Downloads.
Scope of delivery
1 x
10001018
JVM-104-K00-O01
1 x
60879282
Installation manual
Accessories
1 x
60880138
Fastening kit

Dimensions
5 25 18.7
3
51.7
128
120
113
105
(All dimensions in mm)
Required space
100
(All dimensions in mm)

Cutting out the installation opening
42.5
105.2 + 0.3
26.6
31.3
88.8
120.1 + 0.3
21.9 12.2
r = 9.9
r = 9.9
r=19.9
r=19.
9
r =399.9
r=399.9
No. Description No. Description
1
Outline of the front
panel
2
Opening

Mounting
54321
No.
Description
No.
Description
1
JVM-104
4
4 x screw holes for
screwing down the
JVM-104
2
Panel with opening for
accommodating the HMI 5
4 x self-tapping screw
Screw size:
4 x 9 + t
3
Fastening bracket with
opening for connector
Tightening torque:
1.6 Nm ± 10 %
Maximum screw-in
depth: 12 mm

Overview - Interfaces and connections
No.
Description
1
1
1
1
2
1
Screw holes for fastening
the HMI.
Max depth: 12 mm
2
Nameplate
3
8-pin male connector M12
4
Pressure compensation
membrane

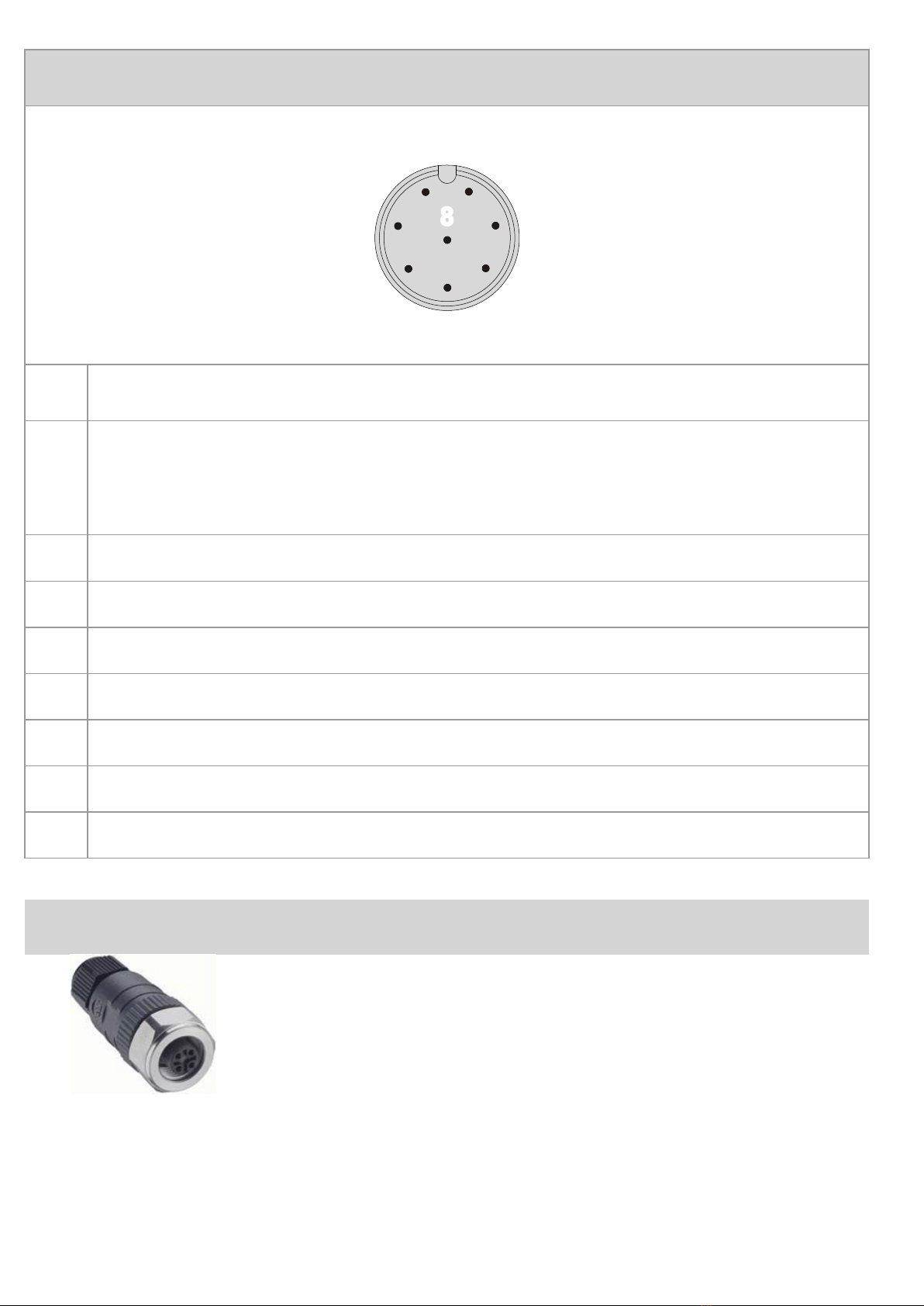

Male connector M12 - Pin assignment
View to the rear side of the HMI:
87
6
5
4
3
2 1
Pin Description
1
Power supply UB for logic circuits
Voltage: DC 12 V or DC 24 V
Maximum current: 2 A
2
Unassigned
3
Ignition control signal POWER_ON
4
Unassigned
5
CAN_L
6
Reference potential (GND)
7
CAN_H
8
Shield
Mating connector (female) for 8-pin connector M12
Manufacturer:
e.g. BELDEN
Lumberg automation
Manufacturer's
item number:
RKCN 8/9
Wire size:
0.5 mm2(AWG 20)

Technical specifications
Display:
3.5" TFT color display,
(320 x 240 pixel)
Operation:
4 function keys with
background lighting, digipot,
touch
Operating system:
Microsoft Windows CE 6.0
Operating temperature:
-20 °C ... +60 °C
Storage temperature:
-20 °C ... +70 °C
Degree of protection:
Front panel: IP65
Rear panel: IP65
Interfaces:
1 x CANopen®
Permissible voltage range:
DC 8 V ... DC 32 V, to ISO
7637
Protection against polarity
reversal:
Integrated, load-dump up to
70 V
