Joneca Ready H2OT Troubleshooting guide

(1)
HOT WATER DISPENSER
®
Installation & Operating Guide
Record important Hot Water Dispenser information here
Model Number* Serial Number*
Read all instructions thoroughly. Keep this guide for future reference.
IM-FR-EN-RH-131

(2)
Ready H2ot®HOT WATER DISPENSER

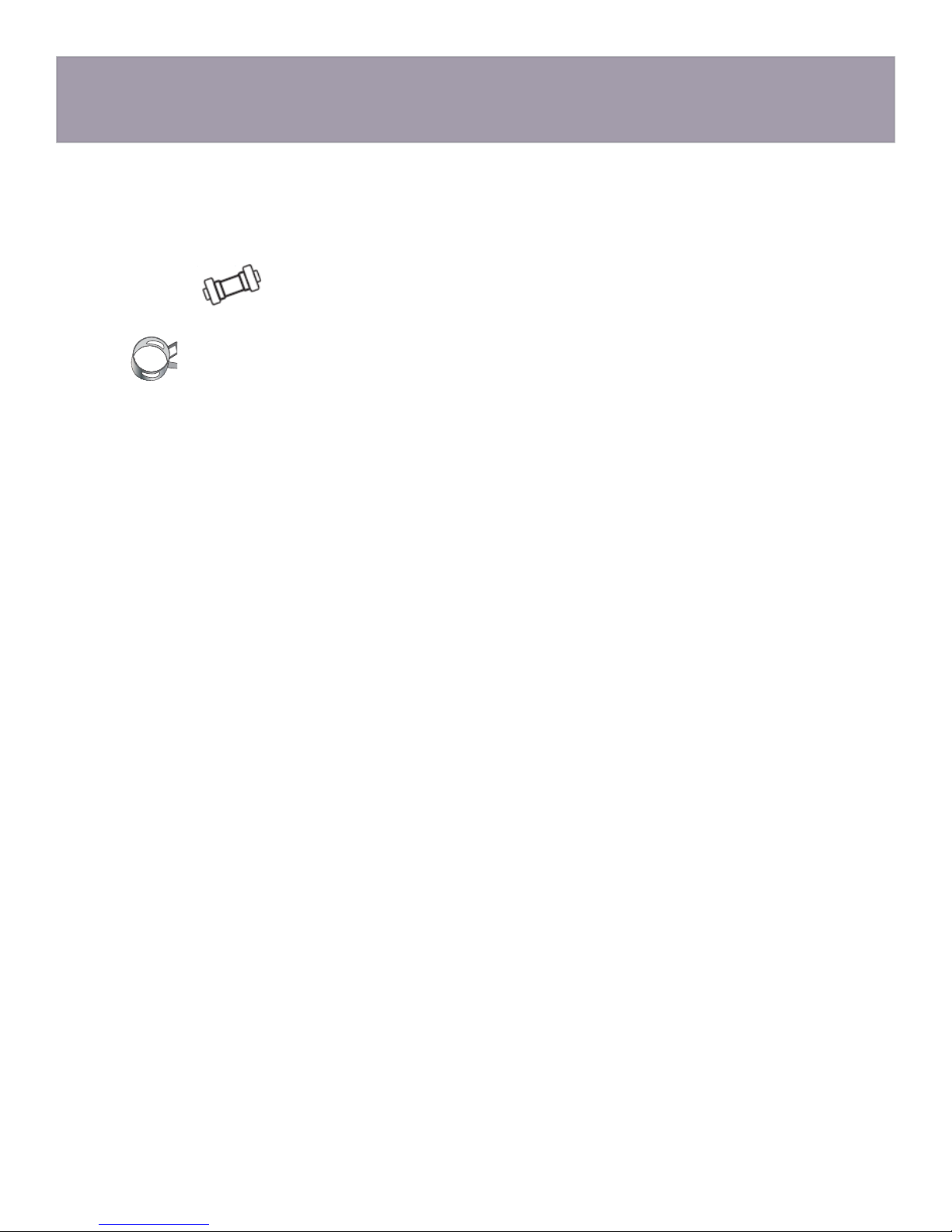

COMPONENTS:
When you purchase the Ready Hot Water tank, contents include:
1. Quick-connect fitting
2. Tank
3. Clamp
4. Reducer adapter
TYPE OF FAUCET REQUIRED
Only use an “open vent” faucet with the hot water dispenser. Using a standard or reverse type faucet will
damage the tank and void the warranty.
PRESSURE FREE HOT WATER DISPENSER CONCEPT
Unlike other household water dispenser, this dispenser tank is not pressurized for safety reasons. For a
conventional household water heater, the faucet valve is placed after the heater tank resulting in a pressurized
tank. For a hot water dispenser, the faucet valve is placed before the tank, creating an “open vent” style faucet
and consequently no pressure is built up inside the tank.
MATERIAL REQUIRED (NOT PROVIDED)
1. Shut-off valve and T-union fitting
2. Two mounting bracket screws and plastic support (if attaching to dry wall)
3. 1/4”(6.4mm) O.D. inlet tubing (for areas with freezing climate)
4. Ruler or measuring tape
5. Pliers
6. Hand or electric drill
7. Small drill bit for starter holes
8. 35mm drill bit - if no sink hole exists
9. Gloves
10. Safety glasses
11. Open end wrench
12. Drip pan or bucket
IMPORTANT INFORMATION
This hot water dispenser produces instant hot water of approximately 190°F (88°C) ±5° as dispensed from
the faucet. This product is not intended to produce a continuous flow of hot water. This model will produce
up to 60 cups of water per hour at approximately 190°F (88°C) ±5°. Due to high water temperature, for safety
reasons, the tank is not under pressure. Consequently, there is a slight delay of water flow after the faucet has
been turned on. This is normal and indicates that the priming chamber is functioning properly.

(3)
Electric Shock Hazard: Using an ungrounded or improperly connected appliance can result in serious injury or
death from electrical shock.
This appliance must be grounded. This instant hot water dispenser is equipped with a cord that has a
grounding conductor and a grounding pin. The plug must be connected to an appropriate outlet that is properly
installed and grounded in accordance with all local codes and ordinances. Do not modify the plug provided with
the appliance – if it will not fit the outlet, have a proper outlet installed by a qualified electrician. Check with a
qualified electrician or serviceman if you are in doubt as to whether the instant hot water dispenser is properly
grounded.
Personal Injury: This tank is a non-pressurized tank. DO NOT modify this system. DO NOT close vent tube or
connect other type dispensers or valves to the tank. Use only the Ready Hot dispenser faucet supplied. Use only
parts provided. Contact a certified repair person for repairs or replacement components.
Fire Hazard: To minimize possibility of fire, DO NOT store flammable items such as rags, paper or aerosol
cans near the tank. DO NOT store or use gasoline or other flammable vapors and liquids in the vicinity of this or
any other appliance.
Property Damage: To avoid water damage, replace any loose or split tubing. Periodically inspect the unit for
any signs of leakage and immediately remove from service any unit suspected of leaking
When using all electrical appliances, basic safety precautions should always be followed including the
following:
1. Do not attempt to service this product. Repairs should be done by authorized service personnel.
2. Do not operate any appliance with a damaged cord, plug, or after the appliance malfunctions.
3. Do not use outdoors or in damp area.
4. Do not let cord hang over edge of table or counter, or touch hot surfaces.
5. Do not use appliance for other than intended household use.
6. When using the appliance, provide 4 to 6 inches of air space around the entire unit for air circulation.
7. To protect against electrical shock, do not place cord, plugs or appliance in water or other liquid.
8. Do not let children operate. The water can cause severe burns.
9. The appliance must not be immersed.
SAVE THESE INSTRUCTIONS.
THIS PRODUCT FOR HOUSEHOLD USE ONLY.
The alert symbols displayed at right point to important safety information to make you
aware of potential hazards that can cause serious injury or death. Please pay special
attention to the information following these alerts and warning. Failure to comply with
these instructions can result in property damage, serious injury or death.
SAFETY INSTRUCTIONS | Please Read All Instructions Carefully

(4)

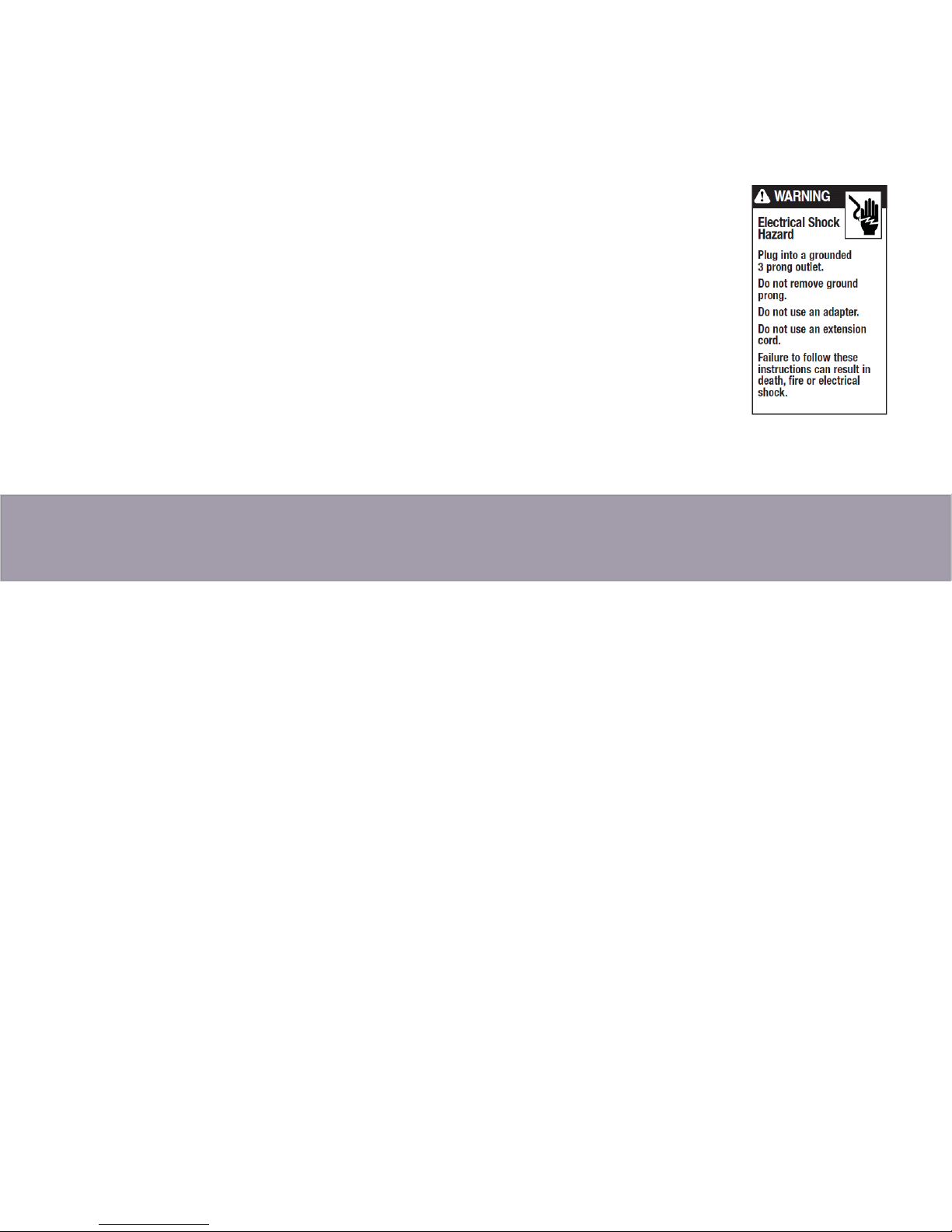

ELECTRICAL REQUIREMENTS
Recommended Ground Method
For your personal safety, the hot water dispenser is equipped with a power supply cord
having a 3-prong ground plug. To minimize possible shock hazard, the cord must be
plugged into a mating 3-prong, ground type outlet, grounded in accordance with all local
codes and ordinances.
If a mating outlet is not available, it is the personal responsibility and obligation of the
customer to have a properly ground, 3-prong outlet installed by a qualified electrician.
If codes permit and a separate ground wire is used, it is recommended that a qualified
electrician determine that the ground path is adequate.
A 110 volt, 60Hz, AC only 15 or 20 ampere fused, grounded electrical supply is required. It
is recommended that a separate circuit serving only your hot water dispenser be provided.
Note: Use an outlet that cannot be turned on/off by a switch. If the supply cord is damaged, it must be
replaced by the manufacturer, its service agent or similarly qualified persons in order to avoid a hazard.
INSTALLATION | Before You Begin
IMPORTANT: Make sure that the faucet in compatible to this hot water dispenser. Faucet must be “open vent”
style. Using a standard faucet will damage the tank and void the warranty.
1. Determine where you will install your hot water dispenser. The faucet can be mounted in an existing hole
in the sink, or drill a 1.4”/35mm hole in your sink. Stainless Steel: You need a 1.4”/35mm knockout punch
available at most hardware stores or drill a hole with an expandable drill. Porcelain: Proper tools are required
to drill through a porcelain or cast iron sink. If you are not familiar with this process you should consider having
this done by a professional plumber.
Do not attempt to drill without these special tools as you may severely damage your sink.
2. Make sure you have all necessary parts, tools as suggested on manual cover.
3. Determine a convenient location to mount your faucet. This can be existing sink hole in the sink top, or you
may drill another hole into the sink. As you determine the location of your faucet, consider the container you
will use with appliance, such as a large cooking pan. Location of the hole should also provide easy access for
tank connections.
4. The thickness of the sink must be less than 2.7”/70mm.
5. Before connecting to the power source, the dispenser must be filled with water and the thermostat turned to
the OFF position.
6. Do not use an extension cord with this appliance. Appliance must be within 914mm of the power source.
7. Plumbing connections must comply with all local codes and ordinances.
8. Do not use any pipe sealing compounds as they may get inside the dispenser causing an objectionable taste
and odor.
9. The suitable water pressure range for this tank is from 240kPa to 700kPa.

(5)
IMPORTANT: Observe all governing codes and ordinances.
Tank
must be
mounted
vertically.
Quick -connector fittings
connects to cold water
supply line.
See step 4 of installation for optional
Faucet may be installed in spray hose opening in sink or drilled hole. If drilling another hole is needed, the
1.4"/35mm max. dia. hole is required.
STEP 1 - Mounting Tank
Position tank vertically beneath faucet so flexible tube from the faucet reaches the center faucet supply tube on
the tank. Keep the tank .4” (10mm) away from the wall.
NOTE: The tank must be positioned so the hose to the faucet does not twist or kink.
STEP 2 - Faucet Installation
Install a faucet as the manual of faucet instructs.
STEP 3 - Connect Faucet to Tank ( Refer to diagram on page #6).
Connect 1.4”/35mm faucet inlet line to the rear tube at the top corner of the tank with the quick-connect fitting
supplied with the appliance. Push line straight into quick-connect fitting as far as possible for both connections.
Connect silicone tube to the center outlet tube on top of tank. Use cable ties to fix the connection tightly. It will
create a secure connection when properly installed.
Be sure the hose is not twisted or kinked. Hose may be shortened if necessary.
NOTE: DO NOT lengthen the hose - dispenser performance will be impaired and warranty will be void.
BE SURE DIAL
IS IN OFF
POSITION DURING
INSTALLATION.

(6)

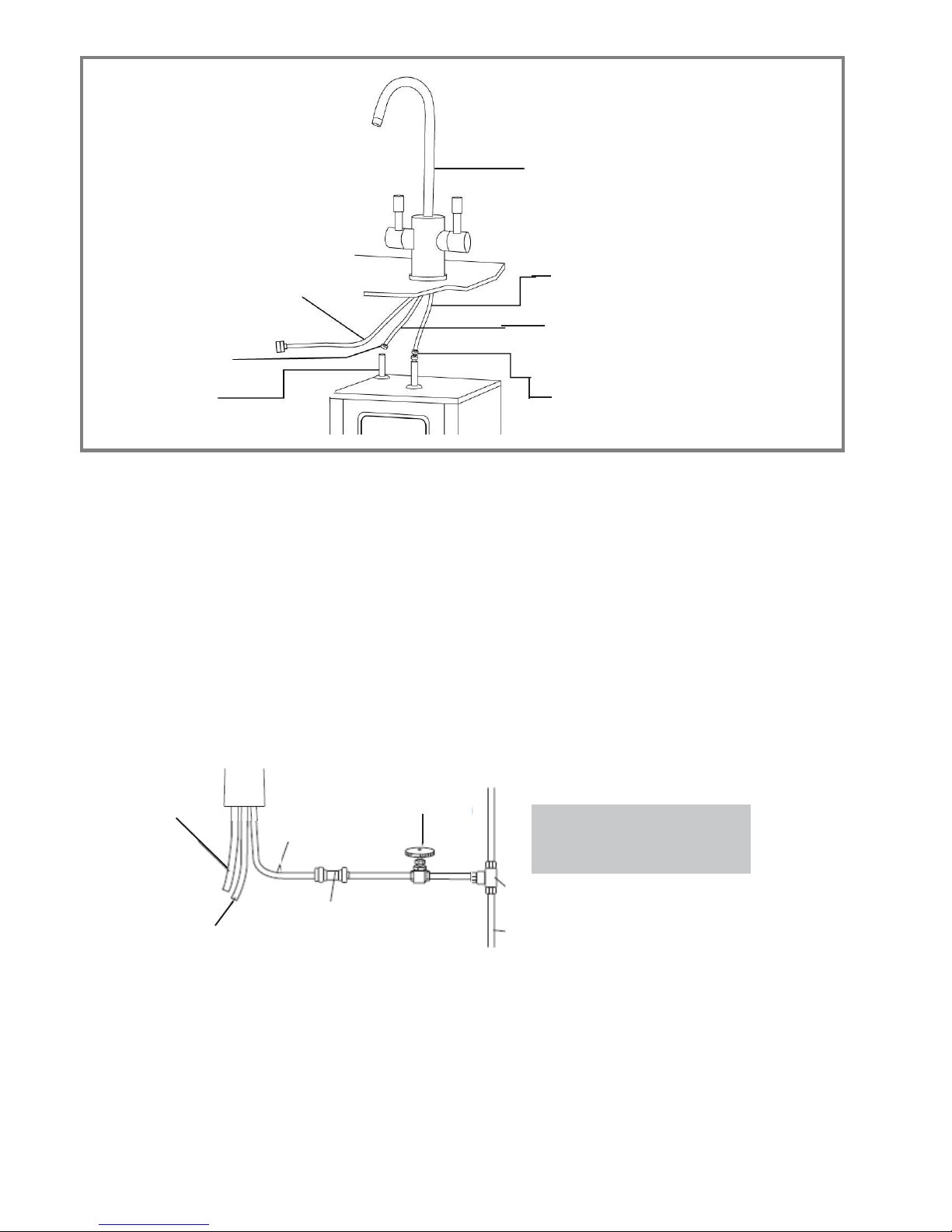

Center outlet
Connect faucet inlet line to the
rear tube at the top corner of the tank
with the quick-connect fitting
Faucet line connects to the cold
water supply with quick-connect
fitting
Connect silicone hose to the center
outlet tube on top of tank. Tighten
the connection with hose clamp
Quick connect fitting
NOTE:
For This Faucet
Do not use the
hose adapter if
one was supplied
with your hot
water tank.
t
e
d
Dual Handle Faucet (Single Handle Faucet not shown)
Faucet line connects to filtered cold
water supply for dual handle faucets
¼” (6.4mm) white tubing to supply inlet
Faucet Image Representational
STEP 4 - Connect Cold Water Supply
Refer to installation instructions included with faucet if necessary. Cold water is supplied to the tank through the
faucet. Connect the cold water line to the faucet using the 1.4”/35mm supply line and the quick-connect fitting.
- Make sure the cold water connecting to the faucet is filtered.
- It is suggested that a shut-off valve be installed between this connection and the cold water supply line.
- Another common installation method is with the use of a saddle valve. If a saddle valve is used, follow the
manufacturer’s installation guides.
- Connection to a hot water supply is not recommended. If a water filter is used, water pressure to the
tank should not drop below 35psi (2.4 bar).
TYPICAL INSTALLATIONS
"T" connection with
Shut -off valve
T connector
Cold water supply
Quick-connect
fitting
Shut-off valve
Faucet line
to cold
water
supply
to tank
Silicon hose to
tank
Faucet line
STEP 5 - Check for Leaks
Open valve in water line. Turn faucet on to fill tank (about 1 minute). When tank is full, water will flow from
faucet. Turn faucet off. Check for leaks.
STEP 6 - Prepare for Power
Double check the thermostat control dial is in the OFF position. Thermostat control dial controls the water
temperature, not the water flow or delivery.

(7)
IMPORTANT INFORMATION -
This dispenser is equipped with a Self re-setting thermal fuse.
Turn the thermostat to OFF position and fill tank with water before plugging the power cord from
the tank into an electrical outlet.
If tank is empty and the thermostat set in the ON position when the power cord is connected, the
self re-setting fuse in the heater control will disconnect the current to the heater after approximately
one minute, thus protecting the heater from a “dry start” failure. The fuse in the heater control
will self-reset after approximately 1/2 hour. Turn on the water supply to the tank and continue the
installation.
Continued misuse will cause damage to the appliance and is detectable thus, voiding the warranty.
STEP 7 - Test Installation
Plug electrical cord into a grounded 3-prong outlet. Do not use an outlet controlled by an off/on wall switch.
Turn thermostat control dial clockwise to the highest position. Maximum temperature will be reached in about
15 minutes and dispenser will be ready for use. Lower the temperature setting by turning thermostat control dial
counterclockwise if you notice vapor or a boiling noise. To raise or lower the water temperature, rotate the ther-
mostat dial. At the LOW setting of thermostat dial water temperature will be approximately 140°F (60˚C) ±5
and the HIGH setting of the thermostat dial water temperature will be approximately 190°F (88°C) ±5°.
CLEANING AND MAINTENANCE | Seasonal Shutdown
To prevent damage when dispenser is exposed to freezing temperatures, water
must be drained.
1. Unplug dispenser tank to power supply.
2. Turn thermostat control dial to OFF position (fully counter clockwise).
3. Turn faucet on and run water until water is cold.
4. Place a 3 quart container under the drain plug at bottom of the tank. Use a
screwdriver to remove the screw and O-ring in the drain tube opening. When
tank is fully drained replace O-ring and screw. Tighten to reseal the drain.
5. Only use mild cleaners to clean the faucet and plastic components.
Cleaners with acids, abrasives, alkaline or organic solvents will result in
deterioration of the plastic components and void the warranty.
NOTE: Do not plug
appliance into power supply
if tank is empty.
drain

(8)
Electric Shock Hazard:To prevent electrical shock, disconnect power before
servicing unit. Use only a properly grounded and polarized electric outlet.
Regularly inspect the unit for any signs
of leakage. If there are signs of water
damage, immediately remove the unit
from service.
To avoid water damage from leakage,
replace all cut, loose or split tubing. .
A drain pan, plumbed to an appropriate
drain or outfitted with a leak detector,
should be used in those applications
where any leakage could cause
property damage.
PROPERTY DAMAGE
Only use mild cleaners to clean the
faucet and plastic components.
Cleaners with acids, abrasives,
alkaline or organic solvents will
result in deterioration of the plastic
components and void the warranty.
CLEANING THE FAUCET AND TANK
Scalding Hazard:Do not allow
water to boil. May result in
severe burns.
Factory temperature pre-set
is 190°F (88°C) ±5°.
the indicator two notches
to the right of vertical.
Adjust the thermostat
slowly, turning the dial
clockwise to increase temperature
or counter clockwise to decrease
temperature, then activate faucet
handle for 20 seconds to bring in fresh
water to be heated at the new setting.
Allow 5-7 minutes for water to reach
new temperature.
approx. 194°
ADJUSTING THE THERMOSTAT
To reset the
+
-
thermostat to that setting, turn
For fresher tasting water,
add filtration to your
instant hot water
dispenser system. For
more information, call
1-888-856-6322.
RED AND GREEN LIGHTS
The Green light indicates
Hot Water is available.
The Red Light indicates
water is heating to
maximum adjustment.
CARE AND USE

(9)
TROUBLESHOOTING
WHAT TO DO
Water and steam spits
forcefully from spout
without turning on the
dispenser faucet.
Water is not hot.
• Unit is boiling.
May be normal during initial setup.
• The unit is unplugged.
• The electric outlet is inoperative.
•
Activate faucet lever to release some water from
the tank.
• Adjust water temperature using dial on tank front.
Remember that at higher altitudes, water boils
at lower temperatures.
• Make sure the unit is connected to a properly grounded
electric outlet.
• Make sure the circuit breaker or fuses are
functioning properly.
• Check that the outlet is not switched off.
Water is too hot
or not hot enough. • Thermostat is not adjusted to
your needs. •
Adjust the thermostat slowly, then activate faucet lever for 20
seconds to bring in fresh water to be heated at the new setting.
Allow 5-7 minutes for water to reach new temperature.
Water comes out the
vent instead of spout. • Outlet tube is blocked.
Check that outlet tube is not kinked, twisted or pinched.
• Unscrew spout end piece and clean out any debris.
Water is dripping from
the spout/vent
intermittently.
• The expansion chamber isn’t
draining properly due to low
water pressure.
• The spout is blocked.
• Unplug the unit. If the dripping doesn’t stop after a few
minutes, check the supply valve to ensure that is fully
open and there are no obstructions in the water line
reducing the pressure below 30 psi (
i.e., a poorly mounted
saddle valve, a clogged water filter, or a partially opened
shut-off valve).
• Unscrew spout end piece and clean out any debris.
PROBLEM POSSIBLE CAUSE
•
• Turn thermostat control dial fully clockwise. This may
produce boiling water in approximately 15 minutes and
possibly be accompanied by a gurgling sound in the tank
and/or water “sputtering” from the faucet. If the water boils,
turn thermostat control dial slightly counterclockwise until
the gurgling and/or “sputtering” stops. This should take
place within 20 seconds. Turn control dial an additional 1/8”
(3 mm) counterclockwise at the tip of the dial. Wait 15
minutes and check the temperature of the water.
IF TROUBLE PERSISTS CALL 1-888-856-6322

(10)
WHAT TO DOPROBLEM POSSIBLE CAUSE
continued:
Water does not
flow right away or
at all:
• Due to high temperature and for
safety reasons, the tank is not
under pressure causing a slight
delay in water flow.
• Make sure all valves on water supply are open.
• Check hose from faucet for twisting or tight bending.
• Check if quick-connect filter screen or faucet filter screen is
clogged (see faucet manual).
Water boils or
vapor appears: • The thermostat may be set too
high. • Lower temperature setting by turning thermostat control dial counterclockwise.
Hot water drips or
sputters from
faucet:
• The thermostat may be set too
high. • Turn thermostat control dial counterclockwise. • Check that the hose connecting the faucet to the dispenser
tank is not clogged, twisted or kinked.
• If quick-connect fitting is connecting cold water supply,
check for a clogged filter screen in quick-connect fitting (see
CLEANING AND MAINTENANCE of faucet manual).
• Check for proper installation of tubing from faucet to
dispenser tank and faucet to water line. If connected
backwards or cross-connected, valve may be damaged.
Joneca Corporation
4332 E. La Palma Avenue Anaheim, California 92807 Telephone: [phone] Fax: [phone]
Website: www.Joneca.com E-Mail: [email protected]
Call Our Toll Free Help Line
888.8JONECA

(11)
DISTRIBUTEUR D'EAU CHAUDE
®
Guide d'installation et d'utilisation
Informations importantes sur votre distributeur d'eau chaude
Modèle* Numéro de série*
Lisez attentivement toutes les instructions. Conservez ce manuel pour
vous y reporter ultérieurement.

(12)
DISTRIBUTEUR D'EAU CHAUDE Ready H2ot®
COMPOSANTS :
Contenu de l'emballage du ballon d'eau chaude Ready Hot :
1. Raccord rapide
2. Ballon
3. Pince
4. Réducteur
TYPE DE ROBINET REQUIS
Utilisez exclusivement un robinet à tube d'évent. Un robinet standard ou inversé risque d'abîmer le ballon et
invalide la garantie.
DISTRIBUTEUR D'EAU CHAUDE NON PRESSURISÉ
À la différence des autres distributeurs d’eau domestiques, et pour des raisons de sécurité, ce modèle n'est pas
pressurisé. Sur un chauffe-eau classique, la soupape du robinet est placée après le ballon, ce qui a pour effet
de le pressuriser. Sur un distributeur d'eau chaude, elle est placée en amont du ballon. Il en résulte un robinet à
tube d'évent, évitant l'accumulation de pression à l'intérieur du ballon.
MATÉRIEL REQUIS (NON FOURNI)
1. Robinet d'arrêt et raccord en T
2. Deux vis et un support en plastique (pour fixation sur mur sec)
3. Tube de inlet de Ø 6,4 mm (1/4'', diamètre extérieur) (régions où il peut geler)
4. Règle ou ruban de mesure
5. Pince multiprise
6. Perceuse manuelle ou électrique
7. Petite mèche pour forage d'avant-trous
8. Mèche de 35 mm s'il n'existe pas de trou d'évacuation
9. Gants
10. Lunettes de protection
11. Clef à fourche
12. Bac récepteur ou seau
IMPORTANT
Ce distributeur produit instantanément de l'eau à 88 °C (190 °F) ± 5° au robinet. Il n'est pas conçu pour
distribuer de l'eau chaude en continu. Ce modèle produit jusqu'à 60 tasses d'eau chaude par heure à environ
88 °C (190 °F) ± 5° Pour des raisons de sécurité et en raison de cette température élevée, le ballon n'est pas
pressurisé. En conséquence, l'eau n'arrive qu'au bout de quelques instants lorsqu'on ouvre le robinet. C'est
normal et ceci indique que l'amorçage fonctionne correctement.

(13)
Risque d'électrocution : L'utilisation d'un appareil dont la prise de terre est absente ou défaillante peut
provoquer une électrocution parfois mortelle.
Cet appareil doit impérativement être mis à la terre. Ce distributeur d'eau chaude instantané est équipé
d'un cordon d'alimentation avec fil et broche de mise à la terre. Il doit être branché à une prise reliée à la terre
conformément aux codes et décrets en vigueur. Ne tentez pas de modifier la fiche fournie. Si elle n'est pas
compatible avec la prise secteur, demandez à un électricien qualifié de remplacer la prise. En cas de doute
concernant le raccordement à la terre de votre distributeur, consultez un électricien ou un technicien qualifié.
Risque de blessure : Ce ballon n'est pas pressurisé. NE TENTEZ PAS de le modifier. NE FERMEZ PAS le
tube d'évent et ne raccordez aucun autre distributeur ou robinet au ballon. Utilisez exclusivement le robinet
Ready Hot fourni. Utilisez uniquement les pièces fournies. Pour réparer ou remplacer une pièce, contactez un
réparateur agréé.
Risque d'incendie : Pour limiter les risques d'incendie, ne conservez PAS d'objets inflammables à proximité,
tels que des chiffons, du papier ou des bombes aérosols. Ne conservez et n'utilisez PAS d'essence ou d’autres
substances inflammables à proximité d'un appareil tel que celui-ci.
Préjudices matériels : Pour éviter tout dégât des eaux, remplacez les tubes desserrés ou fendus. Vérifiez
régulièrement qu'il n'y a pas de fuites et mettez immédiatement hors service tout élément suspect.
Respectez les consignes élémentaires de sécurité suivantes si vous utilisez des appareils électriques :
1. Ne tentez pas de réparer ce produit. Les réparations doivent être effectuées uniquement par des réparateurs
agréés.
2. N'utilisez pas un appareil dont le cordon électrique ou la prise de courant est abîmée, ou après un
dysfonctionnement.
3. Ne l'utilisez pas à l'extérieur ou dans un endroit humide.
4. Ne laissez pas le cordon pendre au bord d'une table ou d'un comptoir, ni au contact de surfaces chaudes.
5. Cet appareil est réservé à un usage exclusivement domestique.
6. Ménagez 10 à 15 cm pour que l'air puisse circuler autour de l'appareil.
7. Pour éviter tout risque d'électrocution, ne plongez pas le cordon électrique, la prise de courant ou l'appareil
dans l'eau ou un liquide quelconque.
8. Ne laissez pas les enfants utiliser l'appareil. Ils risqueraient de se brûler gravement.
9. L'appareil ne doit pas être immergé.
RANGEZ CES INSTRUCTIONS EN LIEU SÛR. CE PRODUIT EST
RÉSERVÉ EXCLUSIVEMENT À UN USAGE DOMESTIQUE.
Ces pictogrammes vous alertent des risques potentiels de préjudice corporel
grave, voire mortel. Soyez très attentif aux informations suivant ces alertes et
avertissements. Le non-respect de ces instructions peut provoquer un préjudice
matériel ou corporel, voire présenter un danger mortel.
CONSIGNES DE SÉCURITÉ | Lisez toutes les instructions attentivement
DANGER
ATTENTION
DANGER
ATTENTION

(14)
EXIGENCES ÉLECTRIQUE
Méthode de mise à la terre
Pour des raisons de sécurité, ce distributeur d'eau chaude est équipé d'un cordon
d'alimentation terminé par une prise avec broche de terre. Pour éviter tout risque
d'électrocution, il doit être branché à une prise secteur reliée à la terre, conformément aux
codes et décrets en vigueur.
Si la prise secteur est incompatible, le client est tenu de faire installer une prise tripolaire
conforme par un électricien qualifié.
Si la réglementation l'autorise et que la mise à la terre est assurée par un fil séparé, il est
conseillé de la faire vérifier par un électricien qualifié.
L'alimentation électrique doit obligatoirement être en courant alternatif 110 V, 60 Hz, et
pourvue d'un fusible 15 ou 20 A. Il est conseillé de réserver un circuit électrique séparé à
votre distributeur.
DANGER
Brancher dans une prise tripolaire
reliée à la terre.
Ne pas retirer la broche de terre.
Ne pas utiliser d’adaptateur.
Ne pas utiliser de rallonge.
Le non-respect de ces instructions
présente un danger de mort,
d’incendie ou d’électrocution.
Risque
d’électrocution
Remarque : Utilisez une prise de courant qui ne puisse pas être coupée par un interrupteur. Si le cordon
électrique est abîmé, il doit être remplacé par le fabricant, son SAV ou un technicien qualifié par mesure
de sécurité.
INSTALLATION| Avant de commencer
IMPORTANT : Assurez-vous que le robinet est compatible avec ce distributeur d'eau chaude. Il doit être équipé
d'un tube d'évent. Un robinet standard risque d'abîmer le ballon et invalide la garantie.
1. Déterminez l'emplacement où vous allez installer le distributeur. Le robinet peut être installé sur un trou
existant dans l'évier. Sinon, percez-y un trou de 35mm(1.4’’). Inox : utilisez un emporte-pièce de 35mm(1.4”).
(disponible dans la plupart des quincailleries) ou percez un trou au moyen d'une perceuse. Porcelaine : percer
un outil en porcelaine ou en fonte nécessite des outils spéciaux. Si vous ne savez pas comment procéder, faites
appel à un plombier professionnel.
Ne tentez pas de percer l'évier si vous ne possédez pas les outils adéquats, car vous risqueriez de l'abîmer.
2. Vérifiez que vous disposez de toutes les pièces et de tous les outils indiqués sur la couverture du manuel.
3. Déterminez l'emplacement adéquat pour le robinet. Ce peut être l'emplacement existant sur l'évier, ou vous
pouvez en percer un autre. Tenez également compte du récipient que vous utiliserez, par exemple, s'il s'agit
d'une grande casserole. L'emplacement du trou doit également permettre d'accéder facilement aux branchements
du ballon.
4. L'épaisseur de l'évier ne doit pas dépasser 70mm(2.7”)..
5. Avant de brancher l'alimentation électrique, le distributeur doit être rempli d'eau et le thermostat placé sur
OFF.
6. N'utilisez en aucun cas une rallonge électrique. L'appareil doit se trouver au maximum à 914 mm de la prise
de courant.
7. La plomberie doit être conforme aux codes et décrets en vigueur.
8. N'utilisez pas de produit d'étanchéité susceptible de pénétrer dans le distributeur et de gâter le goût de l'eau ou
de sentir mauvais.
9. Pour ce ballon, la pression de l'eau doit être comprise entre 240 kPa et 700 kPa.

(15)
IMPORTANT : Respecter tous les codes et décrets en vigueur.
L’étape 4 de l’installation est facultative.
Le robinet peut être installé sous le brise-jet de l’évier ou un trou percé par vos soins. Dans ce cas, le
diamètre ne doit pas dépasser 35 mm (1.4”)..
Le ballon
doit être en
position
verticale.
Le raccord rapide est branché à
l’arrivée d’eau froide.
Raccord d’arrivée d’eau Minuterie de robinet à tournant sphérique
Tuyau de purge
Eau filtrée
Arrivée du ballon d’eau chaude
Eau chaude
Arrivée d’eau
Évier
Purificateur d’eau
ÉTAPE 1 - Installation du ballon
Positionnez le ballon verticalement en dessous du robinet, de sorte que le flexible provenant de celui-ci
parvienne au robinet du tube central d'arrivée du ballon. L'écart entre le ballon et le mur doit être d'au moins
10mm(1.4”).
REMARQUE : Le ballon doit être positionné de manière à ce que le flexible allant au robinet ne soit pas tordu
ou coudé.
ÉTAPE 2 - Installation du robinet
Installez le robinet conformément aux instructions du manuel.
ÉTAPE 3 - Fixez le robinet au ballon (voir schéma page 6)
Raccordez le tuyau de inlet de 6,4 mm (1/4'') du robinet au tube arrière, dans l'angle supérieur du ballon, au
moyen du raccord rapide fourni. Enfoncez-le tout droit dans le raccord rapide le plus loin possible pour les deux
connexions. Raccordez le tube en silicone au tube de sortie central en haut du ballon. Utilisez des serre-câbles
pour bien fixer le tout. Si l'installation est bien effectuée, le raccord sera sûr.
Assurez-vous que le flexible n'est pas tordu ou coudé. Vous pouvez le raccourcir si nécessaire.
REMARQUE : N'allongez PAS le flexible, car cela nuirait au bon fonctionnement du distributeur et
invaliderait la garantie.
PENDANT
L'INSTALLATION,
L'INTERRUPTEUR
DOIT ÊTRE SUR OFF.

(16)
Raccord rapide
Le robinet est branché à
l’arrivée d’eau froide par un
raccord rapide.
L’arrivée du robinet est
raccordée à l’arrivée d’eau
froide filtrée.
Brancher le tube en silicone au
tube de sortie central sur le dessus
du ballon. Serrer au moyen de
serre-câbles.
Raccorder le tuyau de inlet du robinet
au tube arrière dans l’angle supérieur
du ballon au moyen du raccord rapide.
Sortie centrale
Robinet
ÉTAPE 4 - Raccordement de l'arrivée d'eau froide
Si nécessaire, consultez les instructions d'installation du robinet. C'est lui qui alimente le ballon en eau froide.
Raccordez l'arrivée d'eau froide au robinet au moyen du tuyau de 6,4 mm (1/4'') et du raccord rapide.
- Assurez-vous que l'eau froide arrivant au robinet est filtrée.
- Il est conseillé d'installer un robinet d'arrêt entre ce raccord et l'arrivée d'eau froide.
- L'autre méthode d'installation courante consiste à utiliser une vanne à étrier. Dans ce cas, reportez-vous aux
instructions du fabricant.
- Le raccordement à une arrivée d'eau chaude est déconseillé. Si vous utilisez un filtre, la pression de
l'eau arrivant au ballon ne doit pas être de moins de 35 psi (2,4 bar).
INSTALLATION-TYPE
Raccord en T
Du robinet
au ballon
Flexible vers
ballon Raccord
rapide
Du robinet
à l’arrivée
d’eau
froide
Robinet d’arrêt
Arrivée d’eau froide
Robinet
Raccord en “T” avec
robinet d’arrêt
ÉTAPE 5 - Vérifiez l’absence de fuites
Ouvrez le robinet de l'arrivée d'eau. Remplissez le ballon (environ 1 minute). Lorsque le ballon est plein, l'eau
s'écoule du robinet. Fermez le robinet. Vérifiez qu'il n'y a pas de fuites.
ÉTAPE 6 - Préparation avant la mise sous tension
Vérifiez que le thermostat est bien sur la position OFF. Le thermostat régule la température de l'eau, mais pas
son débit ni sa distribution.

(17)
IMPORTANT
Ce distributeur est équipé d'un fusible thermique à réinitialisation automatique.
Placez le thermostat sur OFF et remplissez le ballon avant de brancher le cordon électrique sur le
secteur.
Si le ballon est vide et que le thermostat est sur ON lorsque le cordon électrique est branché, le
fusible thermique à réinitialisation automatique coupe l'alimentation électrique de la résistance au
bout d'environ une minute pour éviter toute mise en marche « à sec » du distributeur. Le fusible de la
résistance se réinitialise automatiquement au bout d'environ une demi-heure. Ouvrez l'arrivée d'eau
du ballon et continuez l'installation.
Une mauvaise utilisation prolongée abîme l'appareil et peut être détectée, entraînant l'invalidité de la
garantie.
ÉTAPE 7 - Test de l'installation
Branchez le cordon dans une prise munie d'une broche de mise à la terre. N'utilisez pas une prise secteur équi-
pée d'un interrupteur marche/arrêt. Faites tourner le thermostat dans le sens horaire jusqu'à la température maxi-
male. Celle-ci est atteinte au bout d'environ 15 minutes. Le distributeur est prêt. Pour abaisser la température
si vous voyez de la vapeur ou entendez l'eau bouillir, faites tourner le thermostat dans le sens antihoraire. Pour
augmenter ou abaisser la température de l'eau, utilisez le thermostat. Sur la position LOW, la température de
l'eau avoisine 60 ˚C (140°F )(±5) ; sur HIGH, elle est d'environ 88˚C (190°F) (±5) .
NETTOYAGE ET ENTRETIEN |Arrêt saisonnier
Pour ne pas abîmer le distributeur lorsqu'il gèle, vous devez le vider
intégralement.
1. Débranchez l'alimentation électrique du ballon.
2. Tournez le thermostat sur OFF (à fond dans le sens antihoraire).
3. Ouvrez le robinet et laissez couler l'eau jusqu'à ce qu'elle soit froide.
4. Placez un récipient de 3 litres sous le bouchon de purge en dessous du ballon.
Utilisez un tournevis pour retirer la vis et le joint torique de l'ouverture du tube
de purge. Une fois le ballon entièrement purgé, remettez le joint torique et la vis
en place. Serrez pour que le bouchon de purge soit étanche.
5. Pour nettoyer le robinet et les pièces en plastique, utilisez uniquement des
détergents doux.
Les produits acides, abrasifs ou alcalins, ainsi que les solvants organiques,
détériorent les pièces en plastique, invalidant la garantie.
REMARQUE : Ne branchez
pas l'appareil sur le secteur
si le ballon est vide.
purge

(18)
.
PRÉJUDICES MATÉRIELS
Raccordez le ballon à un bac de collecte
relié au tuyau d'évacuation ou équipé
d'un détecteur de fuites en cas de risque
de préjudices matériels.
NETTOYAGE DU ROBINET ET DU BALLON
RÉGLAGE DU THERMOSTAT
approx. 194°
La température est réglée en
usine sur 88 °C (190°F)±5 .
Pour réinitialiser le
thermostat, faites tourner les
deux encoches vers la droite.
Réglez le thermostat en le faisant tourner
lentement sur environ 194° dans le sens
horaire pour augmenter la température ou
dans le sens antihoraire pour l'abaisser.
Ensuite, ouvrez le robinet 20 secondes
pour faire chauffer l'eau à la nouvelle
température. Attendez de 5 à 7 minutes
pour que l'eau atteigne la température
souhaitée.
Pour une eau plus
agréable, vous pouvez
ajouter un système de
filtration. Pour plus
d'informations, appelez
au 1-888-856-6322.
DANGER
DANGER
Risque d'électrocution : Pour éviter tout risque d'électrocution, mettez
préalablement l'appareil hors tension. Utilisez exclusivement une prise secteur
correctement polarisée et à la terre.
Ne laissez pas l'eau
bouillir. Vous risqueriez
de vous brûler gravement.
Vérifiez régulièrement qu'il n'y a pas de
fuites. Dans ce cas, mettez l'appareil hors
service immédiatement.
Pour éviter tout dégât des eaux,
remplacez les tubes desserrés ou fendus.
Pour nettoyer le robinet et les pièces en
plastique, utilisez uniquement des détergents
doux.
Les produits acides, abrasifs ou alcalins, ainsi
que les solvants organiques, détériorent les
pièces en plastique, invalidant la garantie.
LUMIÈRES LED ROUGES ET VERTES
Le voyant vert indique
que l'eau chaude est
disponible. La lumière
rouge indique que l'eau se
réchauffe au réglage
maximal
ENTRETIEN ET UTILISATION

(19)
DÉPANNAGE
SOLUTION
L'eau n'est pas chaude.
• L'eau est en ébullition.
Ce peut être normal lors de la
mise en service.
• L'appareil est débranché.
• La prise de courant est inopérante.
•
•
•
•
• Assurez-vous que la sortie n'est pas coupée
• Le thermostat est mal réglé. •
• Le tube de sortie est bouché.
Vérifiez que le tube de sortie n'est pas coudé, tordu ou pincé.
• Dévissez l'extrémité du bec verseur et nettoyez-la.
•
• Le bec verseur est bouché.
•
•
Dévissez l'extrémité du bec verseur et nettoyez-la.
PROBLÈME CAUSE POSSIBLE
•
•
L'eau et de la vapeur
s'échappent avec
force du bec verseur
alors que le robinet
est fermé.
Actionnez le levier du robinet pour évacuer un peu d'eau du
ballon.
Réglez la température de l'eau à l'avant du ballon.
N'oubliez pas qu'en altitude, l'eau bout à des températures
plus basses.
Vérifiez que l'appareil est branché à une prise de courant reliée
à la terre.
Vérifiez que le disjoncteur ou les fusibles fonctionnent
correctement.
L'eau est trop chaude
ou pas assez chaude.
Réglez-le progressivement puis ouvrez le robinet 20
secondes pour faire chauffer l'eau à la nouvelle température.
Attendez de 5 à 7 minutes pour que l'eau atteigne la
température souhaitée.
Faites tourner le thermostat à fond dans le sens horaire. Cela
peut faire bouillir l'eau en une quinzaine de minutes,
éventuellement avec un gargouillement dans le ballon et/ou
de l'eau sortant du robinet en crachotant. Si l'eau boue, faites
tourner le thermostat légèrement dans le sens horaire jusqu'à
ce que le gargouillement ou le crachotement s'arrête. Cela
prend une vingtaine de secondes. Ensuite, faites-le encore
tourner de 3 mm en sens antihoraire.
Attendez 15 minutes et vérifiez la température de l'eau.
L'eau sort de l'évent
plutôt que du bec
verseur.
De l'eau goutte par
intermittence du
bec verseur/évent.
La chambre de détente n'est pas
purgée correctement car la
pression de l'eau est trop basse.
Débranchez l'appareil.
Si l'égouttement ne s'arrête pas au bout de quelques
minutes, vérifiez que le robinet d'arrivée est suffisamment
ouvert et que des impuretés n'abaissent pas la pression en
dessous de 30 psi (vanne à étrier mal installée, filtre à eau
bouché ou robinet d'arrêt entrouvert).
SI LE PROBLÈME PERSISTE, TÉLÉPHONEZAU 1-888-856-6322

(20)
Joneca Corporation
4332 E. La Palma Avenue Anaheim, California 92807 - USA Téléphone : 714.993.5997 Fax : [phone]
Internet : www.Joneca.com E-Mail : [email protected]
Assistance téléphonique gratuite
888.8JONECA
IM-FR-EN-RH-132
