Joy Sport Experience User manual

HANDLEIDING
Joy Sport
Experience

Joy Sport Importeur
Fitness-Import
Timmermannsweg 46
5813 AP Ysselsteyn (LB)
[email protected]
www.joysport.nl
Geachte klant,
Wij feliciteren u met de aankoop van dit JOY SPORT product.
Tevens wensen wij u veel sportplezier toe met uw goede keuze.
Volg aandachtig de montage handleiding.
Mocht u nog vragen hebben dan helpen wij u graag verder.
Garantie,
Deze garantie geldt gedurende 12 maanden voor elke fabricagefout aan uw JOY
SPORT product die door een JOY SPORT dealer werd verkocht.
Wanneer u garantie claimt bied JOY SPORT de mogelijkheid om naar eigen
goeddunken het defecte apparaat of het betreffende onderdeel te herstellen of te
vervangen.
De transportkosten van en naar onze werkplaats worden uitgesloten van deze
garantie, en zijn dus voor rekening van de bezitter van het product.
Wanneer u aanspraak wenst te maken op garantie gaat u met het aankoopbewijs naar
de dealer waar u uw product heeft gekocht.
De dealer zal uw claim dan verder afhandelen.
Garantie uitsluitingen,
De garantie geldt niet voor: de normale slijtage, de gevolgen van een ondeskundige
handeling, of beschadiging door de koper of door derden zelf, en defecten die aan
extreme omstandigheden te wijten zijn.
De garantie kan ook niet worden geclaimd wanneer de originele constructie of
uitrusting werd gewijzigd, of wanneer geen originele JOY SPORT onderdelen voor de
reparatie werden gebruikt.
De fabrikant kan niet verantwoordelijk gesteld worden voor schade, verlies of kosten,
direct of indirect ten gevolg van gebruik van dit apparaat.
Fitness-Import
Timmermannsweg 46
5813 AP Ysselsteyn (LB)
[email protected]
www.joysport.nl

Inhoud
1.Veiligheidsvoorschriften ………………………………………….1
2. Doelstelling ……………………………………………………….2
3. Samenstellen ………………………………………………..…….2
3.1 Onderdelen… ………………………………………………..2
3.2 Onderdelenlijst………………………………………...…….3
3.3 Montage aanwijzing……………………………………………..4
4. Attentie.……………………………………………………………8

Veiligheidsvoorschrift
Leest u eerst de navolgende instructies voor u met de oefeningen begint.
1. De benodigde vloeroppervlakte voor het apparaat is L2200*B1500*H2000mm. Houd
kinderen en huisdieren uit de buurt van het apparaat als u deze gebruikt en laat kinderen niet
zonder toezicht dit toestel gebruiken om letsel te voorkomen.
2.Draag comfortabele kleding zonder loshangende einden die tussen het apparaat kunnen
komen. Gebruik het toestel niet met blote voeten .
3. Stel het apparaat op op een schone en vlakke vloer en deze is niet geschikt om buiten op
gesteld te worden.
4. Draag zorg voor een goede warming-up voor u met oefenen begint. Wanneer u zich niet
goed voelt stop dan met trainen en probeer het later weer.
5. Om letsel te voorkomen zorgt u dat u niet met enig lichaamsdeel tussen de bewegende
delen komt.
6. Dit toestel is alleen voor thuis gebruik bedoeld.
7. Het apparaat is geschikt voor medische doeleinden en de veiligheid voldoet aan de eisen
van EN 957.
8. Het gewicht van het apparaat is 45 kg. Max. gewicht van de trainingspersoon is 120 kg.
9. Stop met het gebruik van het apparaat als u merkt dat iets niet goed functioneert.
10. Gebruik het apparaat alleen waar het voor bedoeld is.
Waarschuwing: Gebruik dit toestel alleen als er geen medische
belemmeringen zijn voor het gebruik ervan.

Beschrijving:
Het toestel is bedoeld voor Aerobic oefeningen. De oefeningen bevorderen de
zuurstofopname en bloedcirculatie, bij langdurige training (stamina exercise). Het activeert
uw hart en longen waardoor al uw organen van voldoende zuurstof en brandstof worden
voorzien. Waardoor uw hele lichaam een goede conditie bereikt.
Het apparaat is ontworpen als rijwiel waarbij de weerstand kan worden ingesteld en er is een
remhandel aanwezig voor het afremmen wat de veiligheid van het apparaat vergroot.
1. Overtuig u ervan dat het toestel stabiel staat voor u met een oefening begint. Desgewenst
kunt u dit met de verstelbare poten bereiken.
2. U kunt de zadelhoogte instellen door instellen van de zadelpen evenals de stuurhoogte.
Zorg dat beiden in de voor u optimale positie staan.
3. Stel de weerstand in met de instelknop op de voor u gewenste weerstand.
4. De aandrijving is direct, Gebruik de rem om te stoppen en stap niet af voor de wiel
helemaal stilstaan om letsel te voorkomen.
Montage

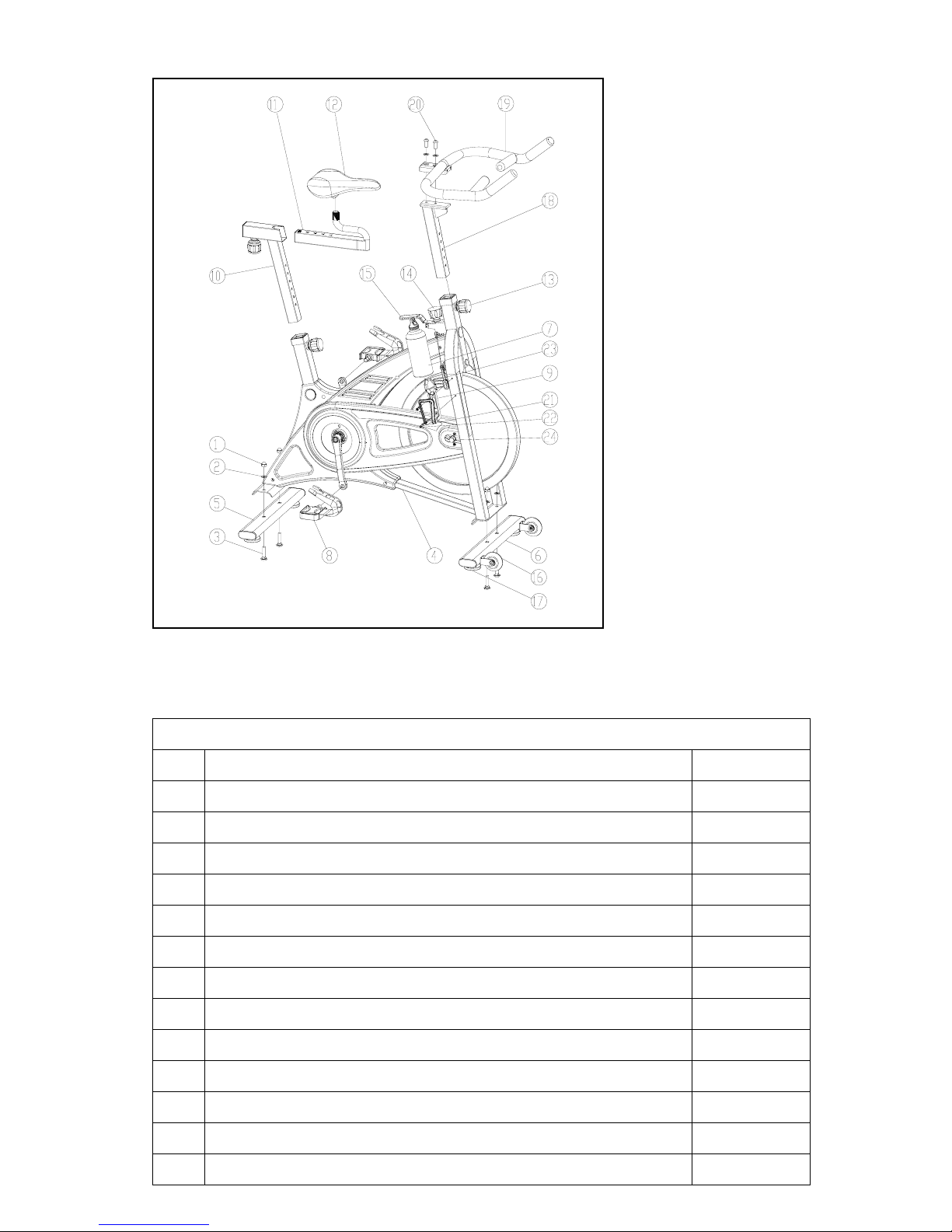

Stap 1: Leg de onderdelen allen op volgorde zoals op tekening en stuklijst is aangegeven. .
Stukslijst：
Onderdelenlijst
No. benaming Aantal
1 M10 dopmoer 4
2 M10 vulring 6
3 M10XL45mm bout 4
4 hoofdframe 1
5 achtersteun 1
6 voorsteun 1
7 drinkfles 1
8 pedalen 2
9 Drinkflesklem 1
10 zadelpen 1
11 Horizontale verstelbuis 1
12 zadel 1
13 Verstelknop 3

14 instelknop 1
15 snelheidshandle 1
16 Transportwiel 2
17 instelvoetjes 4
18 Stuurverstelling 1
19 stuur 1
20 M10X22 inbusbout 2
21 M5X12 sterschroef 2
22 M5 vulring 2
23 remblok 1
24 M12XP1.0 dopmoer 2
25 M6 Nylon moer 2
26 steeksleutel 1
27 steeksleutel 1
28 6mm inbusbout 1
29 5” sterschroevendraaier 1

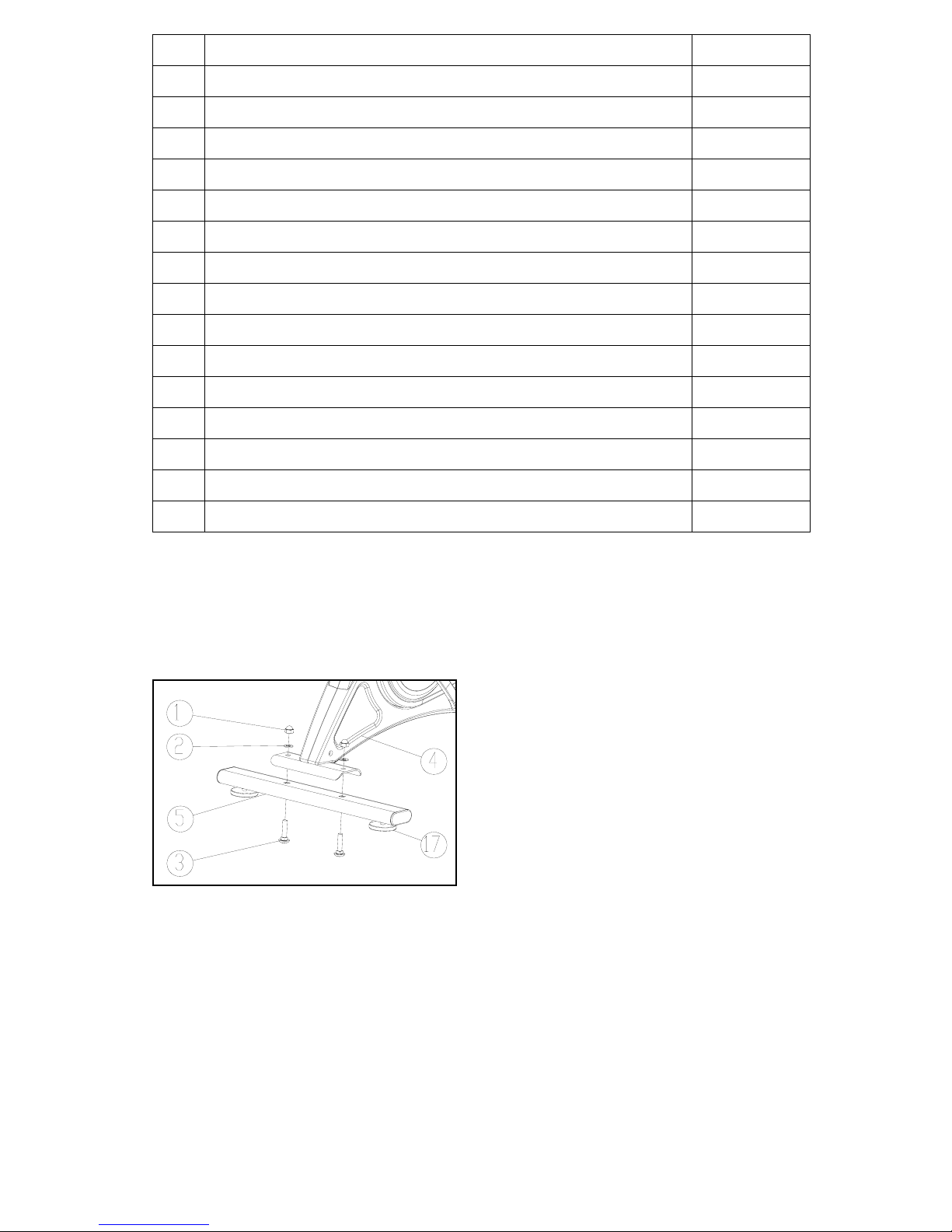

Stap 2: Monteer de achtersteun (5) aan het hoofdframe(4) met gebruik van M10XL45mm
bout(3), vulring(2) en M10 dopmoer(1)
Stap 3: monteer de voorsteun(6) aan het hoofdframe (4) met gebruik van M10XL45mm
bout(3), vulring(2) en M10 dopmoer(1), zoals in de tekening aangegeven en zet ze goed
vast.

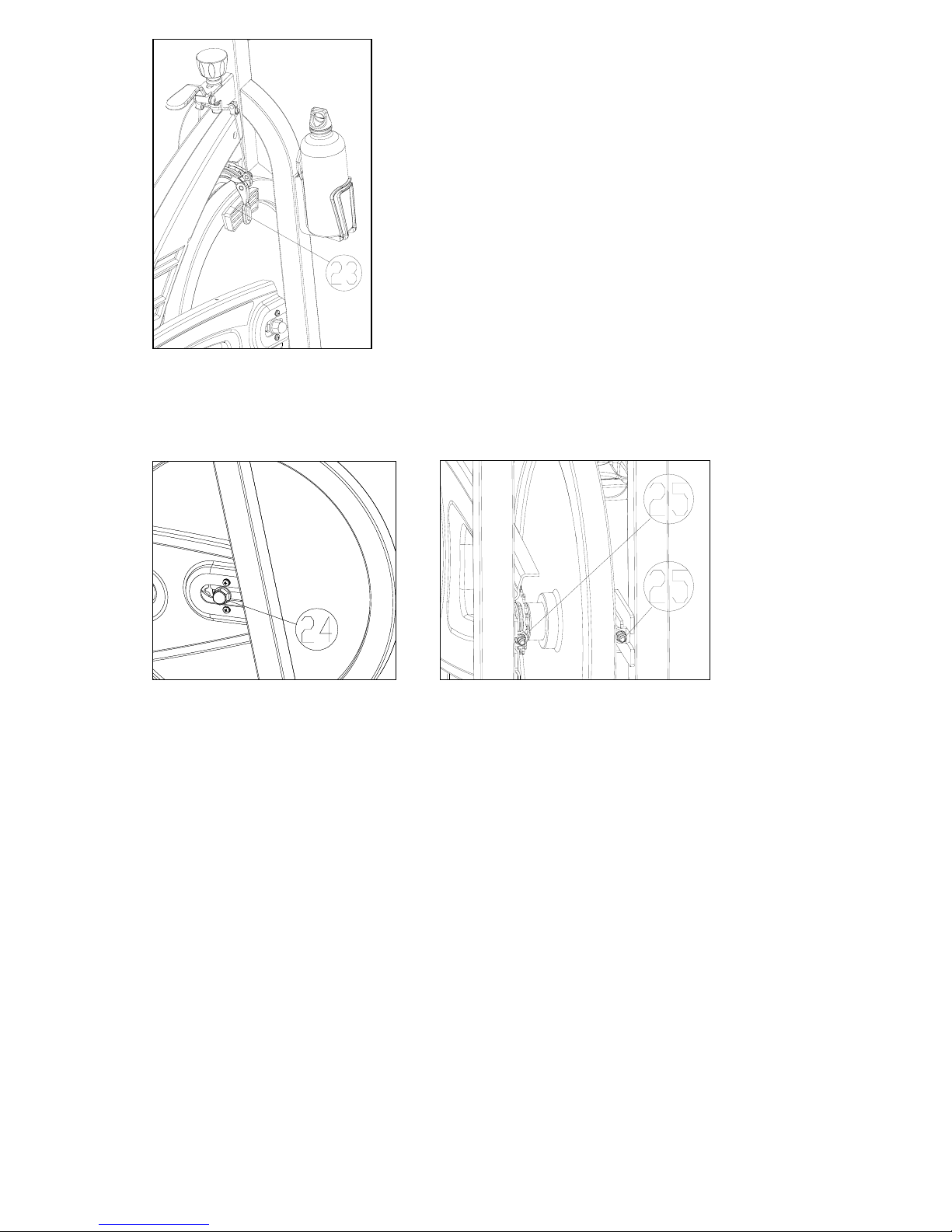

Stap 4: Monteer de fleshouder (9) aan het hoofdframe(4), met behulp van m5 vulringen
(22), en M5*12 kruiskopschroeven(21), plaats de fles erin zoals getoond.
Stap 5: Draai het linker en rechter pedaal (8) in de crank en gebruik de 15 mm sleutel om
deze vast te zetten.

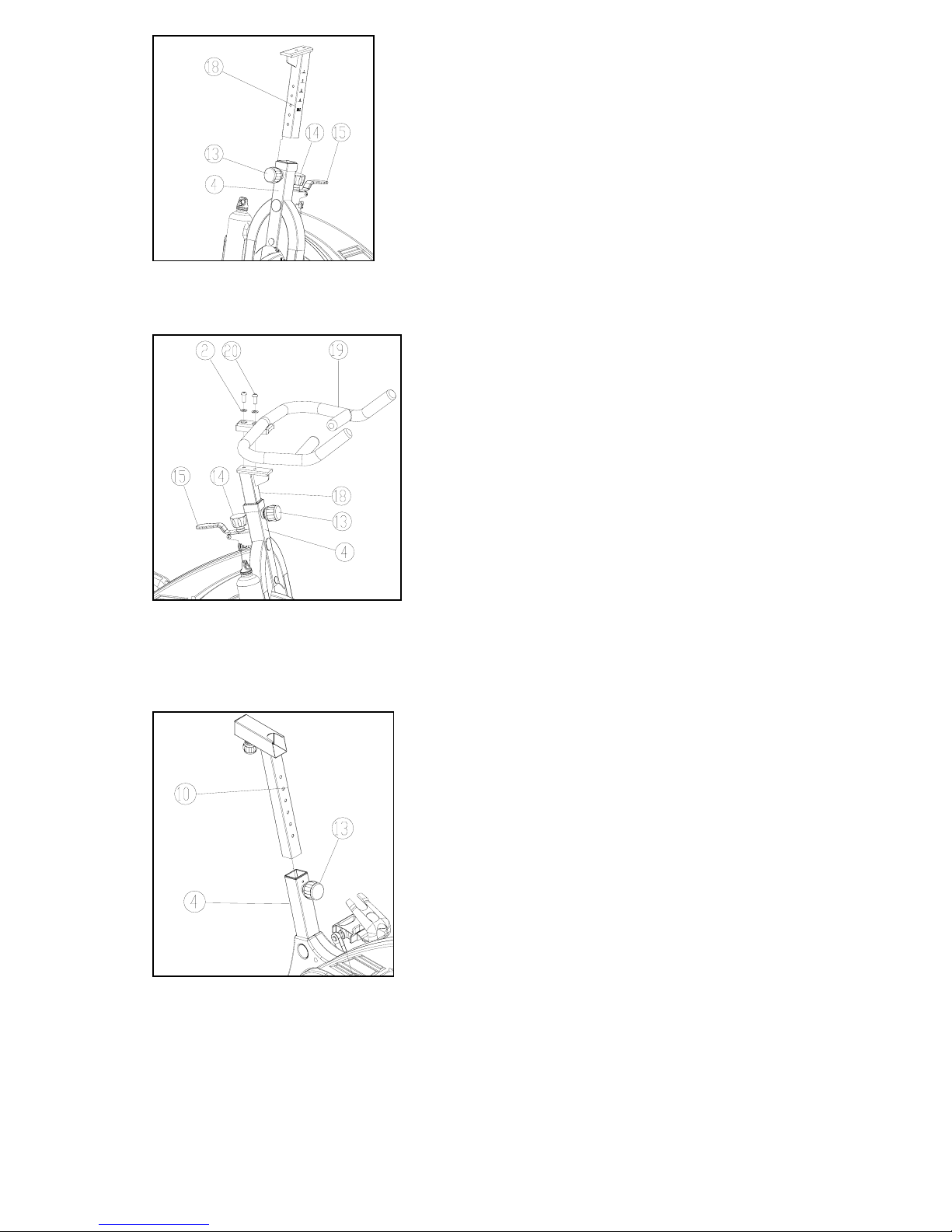

Stap 6: Draai de verstelknop (13) open, en plaats de stuurbuis (18) in de voorbus van het
hoofdframe(4), kies de goede hoogte en zet hem vast.

Stap 7: monteer het stuur(19) op de stuurbuis met gebruik van 6mm inbusbouten, M10X22
(20) enM10 vulringen(2).
Stap 8: Draai de instelknop(13) los, en plaats de zadelpen(10) in het hoofdframe(4), en zet de
instelknop weer vast (13). Om de hoogte in te stellen draait u de instelknop (13)los, kies de
goede hoogte en zet deze weer vast.

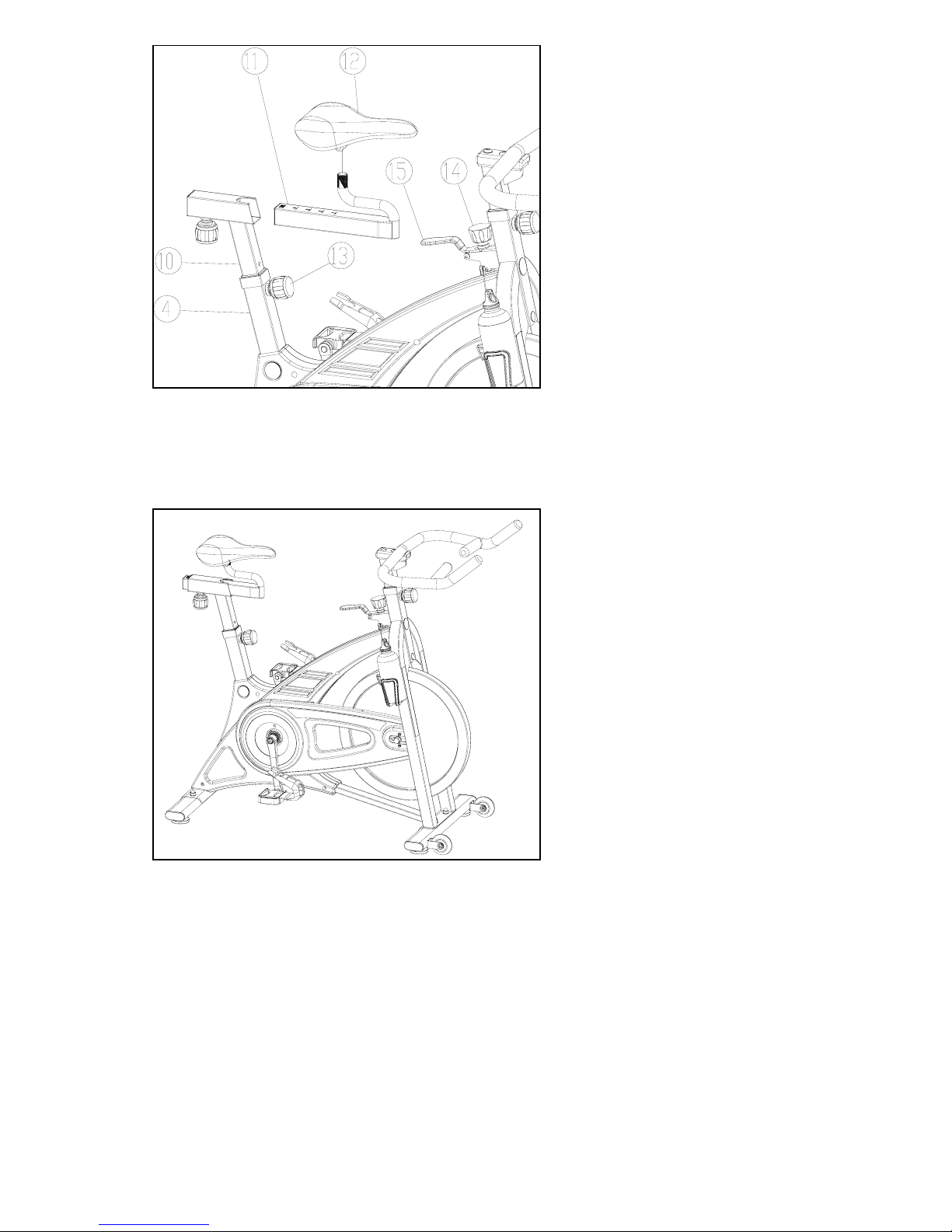

Stap 9: Draai de vastzetknop los en plaats de horizontale verstelbuis (11) in de zadelpen (10),
Monteer dan het zadel met gebruik van de 13 mm sleutel

Stap 10:Als de montage gereed is controleert u nog eens alle bevestigingen of ze goed zijn
vastgezet.
Opmerking
1. Voor gebruik steeds alle bevestigingen goed controleren en bij een afwijking goed
vastzetten
2. Let op beschadigingen en slijtage van de remblokken(23), als u iets constateert eerst
repareren of vervangen.

3.Als de ketting wat slap zit, draai M12*P1.0 dopmoer(24) los, en span ketting na met M6
Nylon moer(25) met een 10mm steeksleutel. Als de spanning goed is , M12*P1.0
dopmoer(24) weer goed vastzetten..

Bereken zelf uw maximale hartslag:
De computer kan ingesteld worden van minimaal 60 hartslagen tot maximaal 220 hartslagen
per minuut.
220 minus uw leeftijd is uw maximale hartslag.
60% tot 70% van uw maximale hartslag is de beste vetverbranding zone.
70% tot 90% van uw maximale hartslag is voor conditie verbetering.
Bijvoorbeeld: Iemand is 40 jaar en wil trainen voor vetverbranding (afvallen).
Dan is dit 220 minus 40 is 180 MAXIMALE HARTSLAG.
180 X 60% is 108 en 180 X 70% is 126.
Ideale vetverbranding voor deze persoon ligt dus tussen de 108 en 126 hartslagen
per minuut.
Pakt U met de palmen van de handen beide hartslag sensoren vast en begint u met fietsen.
De computer zal een alarm geven als U boven uw maximale hartslag komt en het alarm zal pas
weer stoppen als uw hartslag weer op het gewenste niveau zit.
(Optioneel)
Ook verkrijgbaar is de draadloze hartslagband van JOY SPORT.
Wanneer U deze band draagt tijdens Uw training hoeft U de handgrepen niet vast te
houden.
De draadloze hartslagband zal Uw hartslag doorgeven aan de computer.
Informeer bij Uw JOY SPORT dealer naar deze hartslagband.

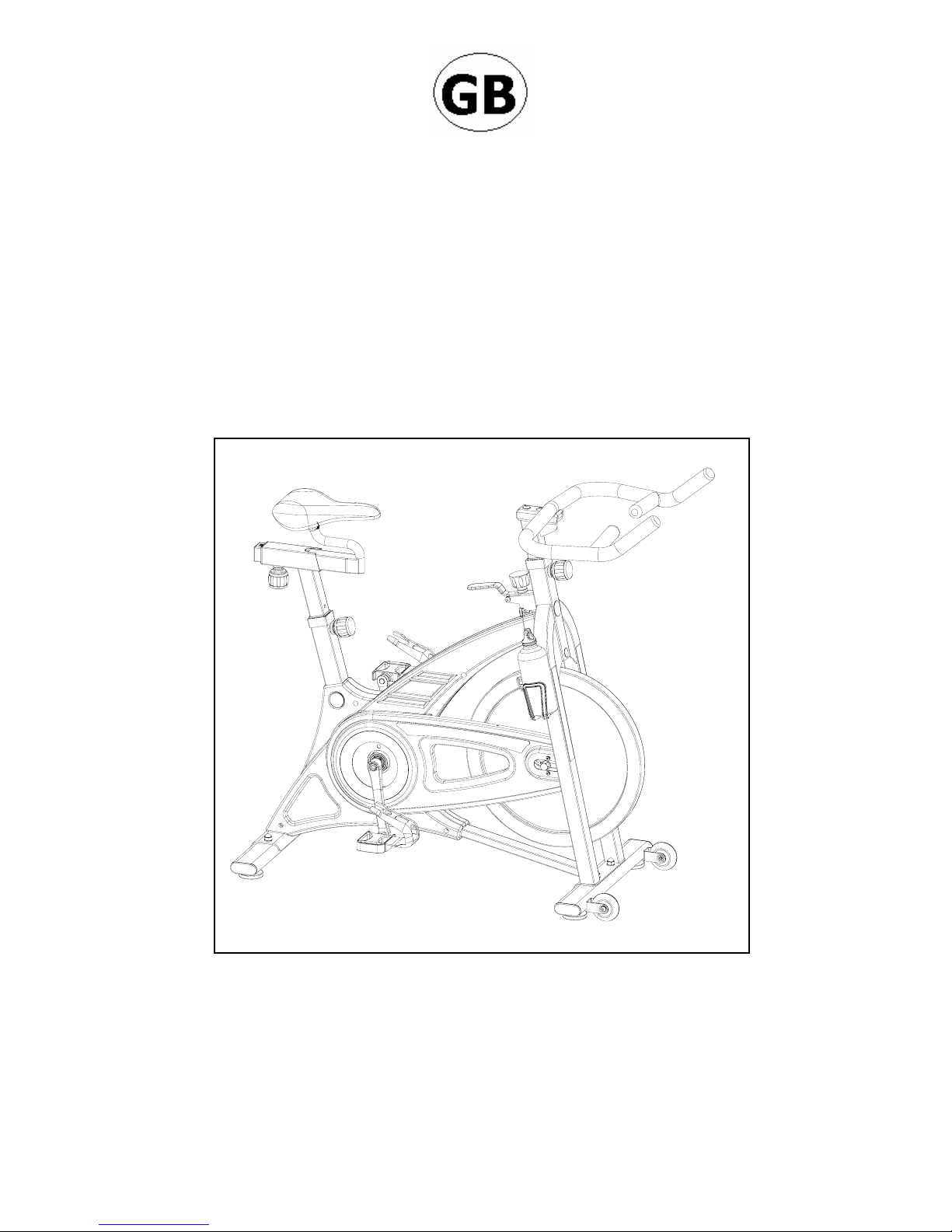

USER MANUAL
Joy Sport
Experience

CONTENTS
1. Safety Tips………………………………………………………….1
2. Features…………………………………………………………….2
3. Installation…………………………………………………..…….2
3.1Dissection View ………………………………………………..2
3.2 List of parts……………………………………………...…….3
3.3 Assemble Guides…………………………………………………..4
4. Notice……………………………………………………………8
Safety Tips

Please read the following instructions before you start exercising with the equipment.
1. The working area of the products is L2200*W1500*H2000mm. Keep children and pets
away from the equipment when it is in use. No children operate or reach this equipment
without adult guidance.
2. Only one person should use the machine for one time.
3. Wear suitable close, the loser clothes are easy twisted into the equipment, also please wear
right shoes. Never use equipment barefooted.
4. Equipment must be put in a clean and flat floor before exercise. Keep the machine away
from water or don’t leave it outside.
5. Warm-up your body before exercising. If you experience dizziness, nausea, chest pain or
other abnormal symptoms Stop your exercise immediately, and consult your physician. Don’t
do exercise before or after meal.
6. To avoid injuries, never place any part of your body between or near any moving part.
7. This equipment is only for home use, and it belongs to Class HB level
8. The machine isn’t suitable for medical treatment. The security of this equipment has
passed EN957 certification
9. The total weight of equipment is 45 Kg±0.5Kg, the max loading weight is 120 Kg±0.5Kg
10. Stop using this machine and contact the supplier when the machine doesn’t work
normally.
11. Please take off your clothing and footgear after finishing exercise, and clean them.
12. Please use the machine following all instructions. Do not operate against instructions.
13. Please pay much more attention when you uplift or move the machine so as not to injure
your backside. Must move it in the right way or ask someone to help you.
Warning: Consult your physician before any exercise, and make sure you
don’t have health problem. Please keep this manual in order to check when
necessary
Features & Basic information：
This exercise equipment belongs to Aerobic Exercise. This training objective is to increase
oxygen inhaled and blood recycling, by long time training (stamina exercise). Active your
heart blood cycling and lung breath system, so that all the organs of your body can get plenty

of oxygen and nutrition. Thus the whole body maintains in a good state of fitness.
The equipment is designed according to the drive theory of bicycle; the resistance adopts
friction theory. Adjust the resistance by tuning the knob, and brake by using the speediness
handle. The equipment is safety during the exercise. It is suitable for use in home, office, inn
and clubs.
1. Make sure the equipment is stable, before you start to exercise. If the ground isn’t plain,
you can adjust four adjustable feet (17) to plain state
2. By adjusting the height of stand pipe (10), slide the seat support pipe（11）to a proper
position, after that please adjust the height of gripe (19) according to your body size.
3. Set the right resistance for yourself by adjusting tuning knob (14). You may do exercise
three times every week, very time it takes an hour to exercise, the best working effect is
that the HBF reaches 110-150 times/min.
4. The drive mode equipment is bi-directive drive. Please press speediness handle to brake,
when aggressive exercise is performed, it will stop immediately. Never leave the seat pad
until all the working parts are completely stopped.
Installation
Step 1:According the drawing and parts list, take out all the parts from carton.

Part List：
List of parts
No. Description Qty
1 M10 nut cap 4
2 M10 flat mat 6
3 M10XL45mm screw 4
4 Main support 1
5 Back bottom pipe 1
6 Front bottom pipe 1
7 Water jug 1
8 Pedals
各
1
9 Water jug support 1
10 Seat stand pipe 1
11 Seat support pipe 1
12 Seat 1
13 Adjusting screw 3

14 Adjusting knob 1
15 Speedless handle 1
16 Pulley 2
17 Adjusting feet 4
18 Fixup pipe 1
19 Gripe 1
20 M10X22 Hexagonal Screw 2
21 M5X12 Cross-head Screw 2
22 M5 Flat Mat 2
23 Friction-flake 1
24 M12XP1.0 nut cap 2
25 M6 Nylon Nut 2
26 13＃～15＃o
p
en s
p
anne
r
1
27 14#
~
17＃o
p
en s
p
anne
r
1
28 6mm Hexagonal Spanner 1
29 5” Cross-head Screwdriver 1

Step 2: According to the following Fig, fix the back bottom pipe (5) to the main support (4)
by using M10XL45mm screw (3), flat mat (2) and M10 nut cap (1)
Step 3: Fix the front bottom pipe (6) to the main support (4) by using M10XL45mm screw
(3), flat mat (2) and M10 nut cap (1), referring to the following Fig, and then fasten all
the screws,
Step 4: Assemble the water jug support (9) to main support (4), and fix by M5 flat mats
(22),M5*12 cross-head screws(21), then lay the water jug. As the following Fig
Step 5: Insert the right and left pedals(8) to the crank, then use the 15＃open spanner to
fasten. Refer to the following Fig,

Step 6: Loose the adjusting screw (13), and insert the fixup pipe (18) to the top square pipe of
main support (4), then choose the right height and fasten. Refer to the following Fig.
Step 7: Assemble the gripe(19) to fixup pipe by using 6mm Hexagonal Spanner, M10X22
Hexagonal Screw(20) with M10 flat mats(2).As the following Fig。
Step 8: Turn the adjusting screw (13),and insert the seat stand pipe (10) to the main support
(4), and screw down the adjusting screw (13). Before adjusting the height, make sure the
adjusting screw (13) is loose, and then choose the right height between gripe and seat support
pipe, and fix the adjusting screw (13). As per the following Fig.
