JR Knight ZKOC-01 User manual

Important-Please read these instructions fully before starting assembly
If you need help or have damaged or missing parts,
send email to JR Knight
Aftersales Center: [email protected]
Wichtig-Bitte lesen Sie diese Anleitungen vollständig durch,
bevor Sie mit der Montage beginnen
Wenn Sie Hilfe benötigen oder Teile beschädigt sind oder verloren gehen,
senden Sie bitte eine E-Mail an das JR Knight
Service Center: [email protected]

Content
Office Chair
JR Knight (EN)
Assembly Instruction
Product Features
03
04
Installation Accessories 02
Free Gift Bonus 01
Bürostühle
JR Knight (DE)
Anleitung
Produkt Besonderheit
07
08
Bauteile 06
Gratisgeschenk 05

1
JR Knight
www.jr-knight.com
Become a VIP and get Priority Support.
- Register as a VIP and get a FREE GIFT
(while supplies last) from vip.jr-kinght.com
- Be First in line for New products and Exclusive
Discount
- After sales service:
[e-mail]

2
Installation Accessories
NOTE: Please check you have all the parts listed below.
Allen Key is a manual screwdriver. Please keep it along the
whole assembly.
Backrest x 1
Metal Bar x 1
Armrest x 2
Allen Key x 1
Mechanism x 1 Gaslift Cover x 1
Gaslift x 1
Base x 1
(M8*45mm) x 4 (M6*14mm) x 2 Plastic Cover x 4
Footrest xCastor x 5 (M6*25mm) x 8
A x 1
D x 1
G x 5
J x 4
M x 1
E x 1
H x 1
K x 2
N x 1
F x 1
I x 8
L x 4
Seat x 1
B x 1 C x 2

3
Assembly Instruction
（1） （2）
（3）
（5） （6） （7）
（4）
1. To fix 2 or more bolts on a component, it is better to line up all holes and screw each bolt in half
tightness status, then tighten them all up at the final step.
2. Test the seat height adjustment function as soon as assembly complete, prior to daily usage, in case
the faulty gas lift can be easily taken off；
Assembly Tips
M
D
Front
Back
D
I
B
First off, assemble metal mechanism to seat bottom
with 4 bolts(I), in which the lever's on right hand side
under seat bottom.
Line up 4 holes and screw each bolt to half tightness
one by one, then tighten them all up at once.
1.
*
Insert a shorter end of metal bar(M) into central
bottom of backrest and fix it by 2 bolts(K), be aware
of the concave in the bar facing ourward the seat.
2.
Insert the other end of metal bar(M) into the end of
metal mechanism and tighten both ends by screwing
up the bolt attached.
3.
To complete chair legs, go insert the
gas lift piston(E) with dust cover
straight to star base, then insert 5
casters onto bottom of star base feet.
5. Finally, insert the gas piston to
metal mechanism straightly.
6. Assembly is finalized as
picture.
7.
Insert two armrests to seat&backrest with 4 bolts(J)
and caps, and use 4 bolts(I) to fix a footrest onto
the metal rod frame under the seat.
4.

4

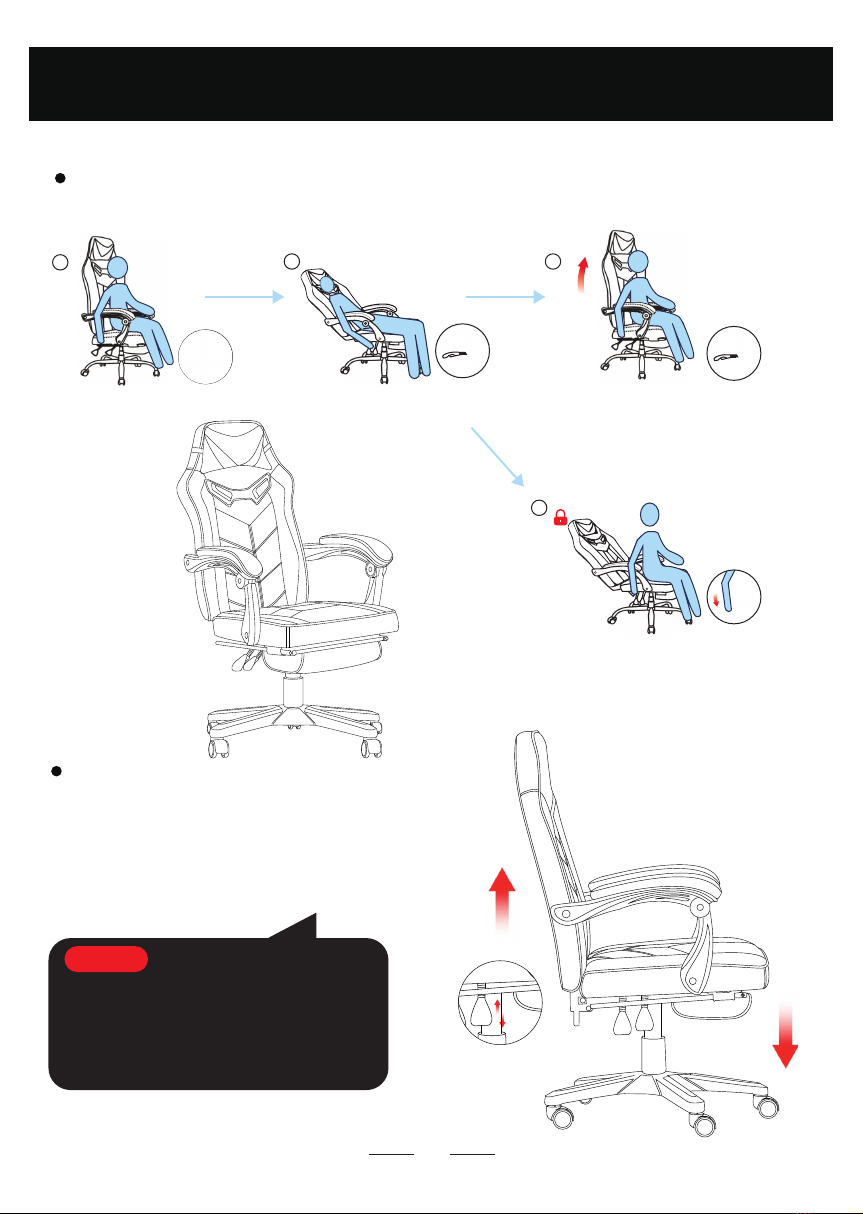

Product Features
Recline and lock
Lift - Stand aside the chair and lift up the
bar handle.
A:
B: Lower - Sit on the chair and lift up the
bar handle.
(unlock) (unlocked)
2
4
Push the lever down to lock the
backrest in the reclined position
before sitting up.
3
Backrest may follow
you sitting up slowly
Seat height adjustment
Lift up the second lever Lie backwards to an angle
(lock)
B
A
1
Note:
If you have further questions about this
product, please feel free to contact
[email protected] for
assistance.

5
JR Knight
www.jr-knight.com
Werden Sie VIP und erhalten Sie vorrangige
Unterstützung.
- Registrieren Sie sich als VIP und erhalten Sie ein
KOSTENLOSES GESCHENK von vip.jr-kinght.com
(solange der Vorrat reicht)
- Seien Sie der Erste für neue Produkte und exklusive
Rabatte
- Kundendienstzentrum E-Mail:
[e-mail]

6
Installationszubehör
Rückenlehne x 1
Metall Stange x 1
Armlehne x 2
Inbusschlüssel x 1
Metall Mechanismus x 1 Gasdruckfeder Bezug x 1
Gasdruckfeder x 1
Fußkreuz x 1
(M8*45mm) x 4 (M6*14mm) x 2 Plastikabdeckung x 4
Fußstütze x 1Rollen x 5 (M6*25mm) x 8
A x 1
D x 1
G x 5
J x 4
M x 1
E x 1
H x 1
K x 2
N x 1
F x 1
I x 8
L x 4
Sitzkissen x 1
B x 1 C x 2
Hinweis: Bitte überprüfen Sie, ob Sie alle unten aufgeführten Teile haben.
Der Inbusschlüssel ist ein manueller Schraubendreher. Bitte bewahren Sie
es während der gesamten Montage auf.

7
Montageanleitung
（1） （2）
（3）
（5） （6） （7）
（4）
1. Das ist besser, alle Löcher auszurichten und jede Schraube im halbdichten Zustand zu verschrauben, wenn
Sie zwei oder mehr Schrauben an einem Bauteil befestigen. Ziehen Sie sie dann im letzten Schritt fest.
2. Testen Sie erst vor dem täglichen Gebrauch die Sitzhöhenverstellfunktion, sobald die Montage
abgeschlossen ist, sonst sich die defekte Gasdruckfeder leicht abnehmen lässt.
Montagetipps
M
D
Vorder
Rücken
D
I
B
Befestigen Sie zunächst den Metall Mechanismus mit 4
Schrauben (I) am Sitzkissen, in denen sich zwei Hebel auf der
rechten Seite unter dem Sitzboden befinden.
Richten Sie 4 Löcher aus und schrauben Sie jede Schraube
nacheinander auf die halbe Festigkeit. Ziehen Sie sie dann
alle auf einmal an.
1.
*
Führen Sie das kürzere Ende der Metallstange (M) in die
mittlere Unterseite der Rückenlehne ein und befestigen Sie
sie mit 2 Schrauben (K). Achten Sie auf die Konkavität in der
Stange, die nach außen zum Sitzkissen zeigt.
Führen Sie das andere Ende der Metallstange (M) in das Ende
des Metallmechanismus ein und ziehen Sie beide Enden fest
an, indem Sie die daran befestigte Schraube festschrauben.
3.
Setzen Sie den Gasdruckfeder(E) mit
Gasdruckfeder Bezug direkt in die Fußkreuz
ein und setzen Sie dann 5 Rollen auf die
Unterseite der Sternebasisfüße, um die Beine
des Stuhls zu vervollständigen.
5. Setzen Sie den Gasdruckfeder
gerade in den Metallmechanismus
unter dem Sitzkissen ein, und die
Montage ist abgeschlossen.
6. Die Montage ist als Bild
abgeschlossen.
7.
Befestigen Sie zwei Armlehnen mit 4 Schrauben (J) und
Plastikabdeckung am Sitzkissen und an der Rückenlehne und
befestigen Sie die Fußstütze mit 4 Schrauben (I) am
Metallstangenrahmen unter dem Sitzkissen.
4.
2.

8
Produkt Besonderheit
Über die Wippfunktion
Steigen --Stellen Sie auf den Stuhl und
ziehen Sie den Heben nach oben.
A:
B: Absteigen--Setzen Sie sich auf den Stuhl
und ziehen Sie den Heben nach oben.
(aktiviert) (aktiviert)
Drücken Sie den Hebel nach unten, um
die Rückenlehne in der eingestellten
Lage zu verriegeln, bevor Sie sich
aufsetzen.
Die Rückenlehne kann langsam
mit Ihnen sitzen
Sitzhöhenverstellung
Ziehen Sie den zweiten
Heben nach oben In einem Winkel rückwärts liegen
(deaktiviert)
B
A
Hinweis:
Bei Fragen zu diesem Produkt nehmen
Sie einfach Kontakt mit uns auf
[email protected]. Wir
werden rechtzeitige Lösung für Ihr
Problem bieten.
④
③②①
