Jula 416-070 User manual

Bruksanvisning för solfångarpaket till pool
Bruksanvisning for solfangeranlegg til basseng
Instrukcja obsługi basenowego kolektora słonecznego
Operating Instructions for Pool Solar Collector Array
416-070
SV Bruksanvisning i original
NO
Bruksanvisning i original
PL
Instrukcja obsługi w oryginale
EN
Operating instructions in original
23.02.2011 © Jula AB

SVENSKA 6
SÄKERHETSANVISNINGAR....................................................................................................................... 6
Installation och driftsättning ................................................................................................................. 6
Symboler.............................................................................................................................................. 6
TEKNISKA DATA ......................................................................................................................................... 6

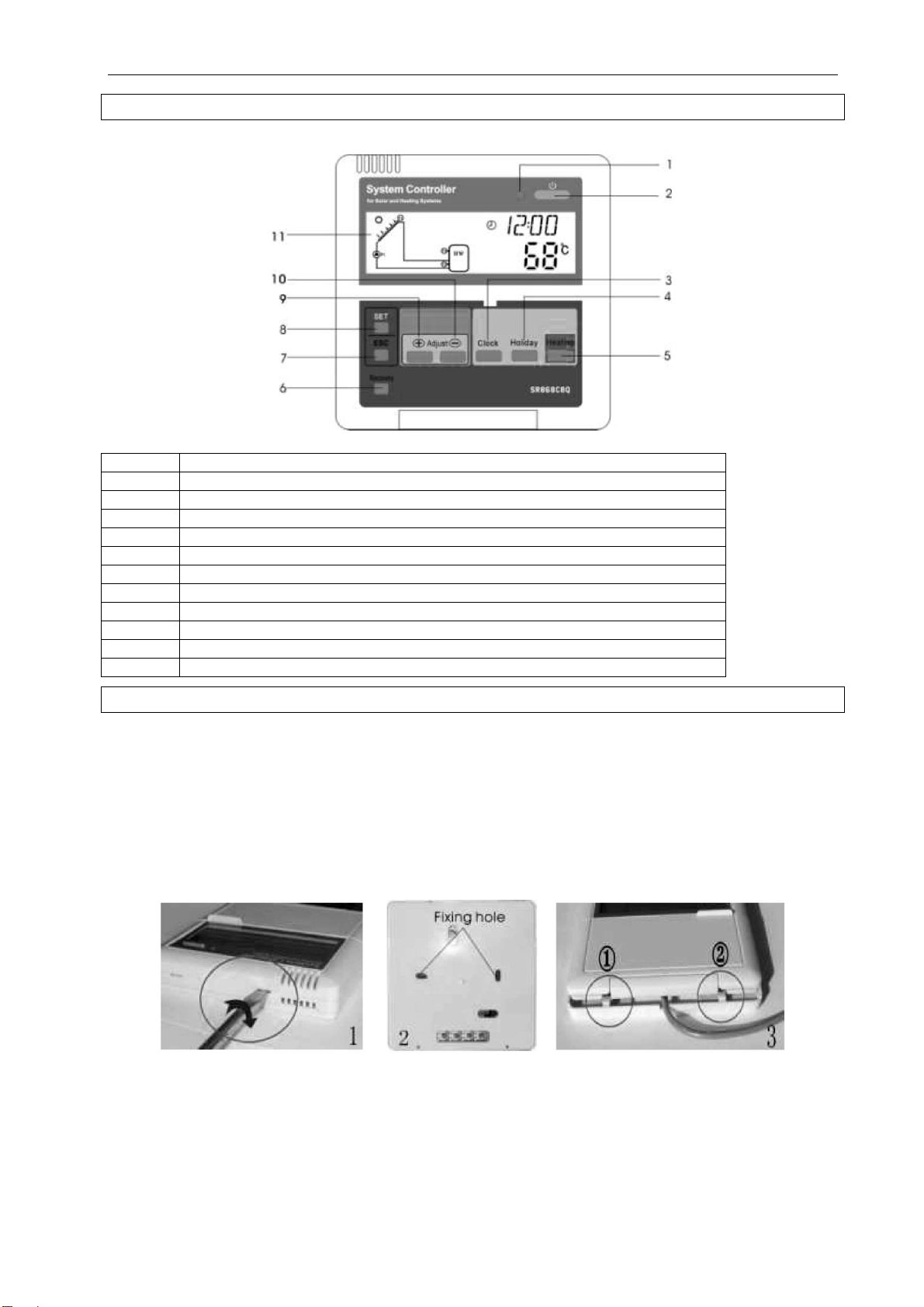

BESKRIVNING............................................................................................................................................. 7
HANDHAVANDE.......................................................................................................................................... 7

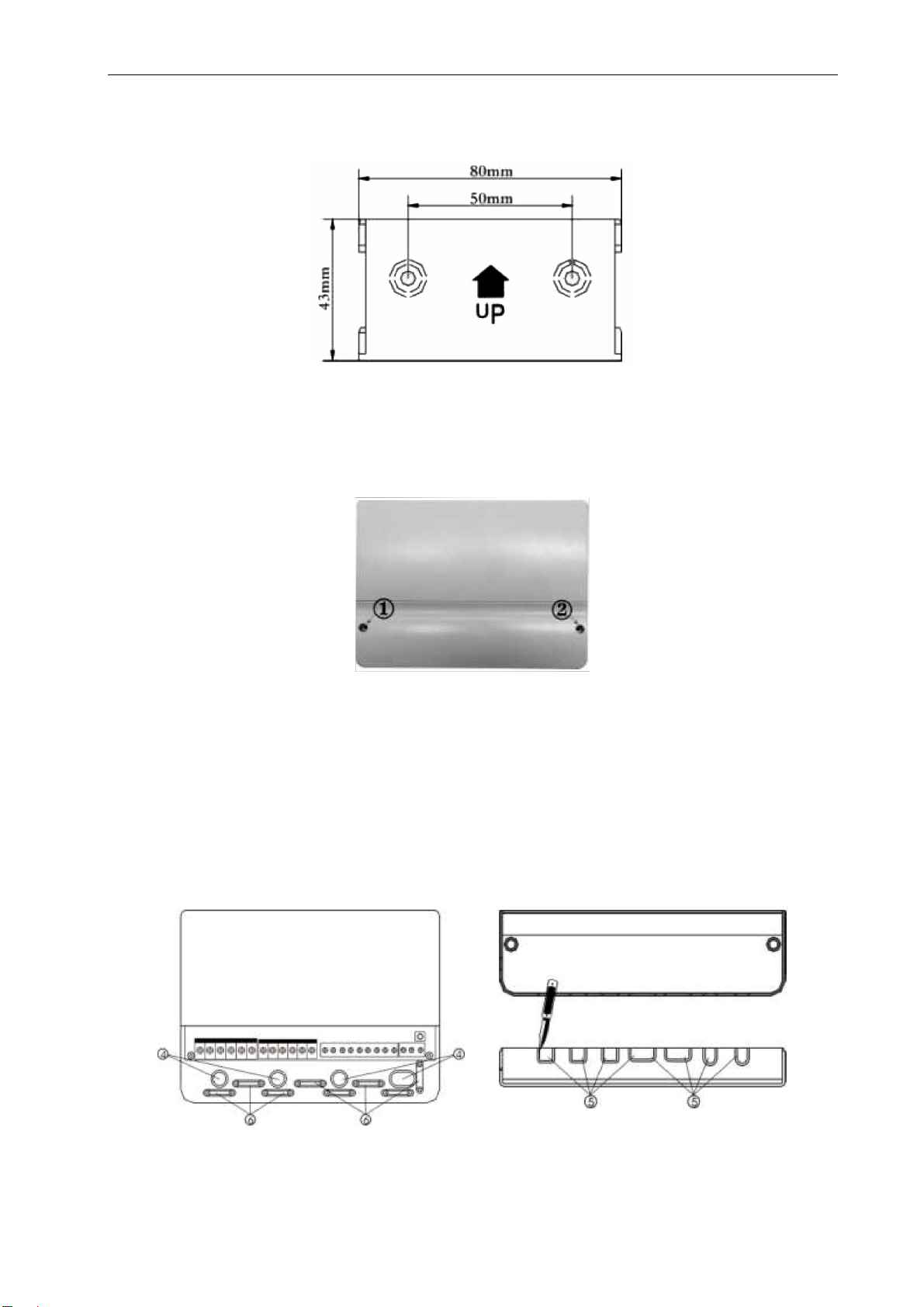

Montering av visningsenhet................................................................................................................. 7
Montering av styrenhet ........................................................................................................................ 7
Förberedelse för elanslutning .............................................................................................................. 8
Elanslutning ......................................................................................................................................... 8
Plintanslutning...................................................................................................................................... 8
Plintar................................................................................................................................................... 9
Elanslutning ......................................................................................................................................... 9
Anslutning av visningsenhet ................................................................................................................ 9

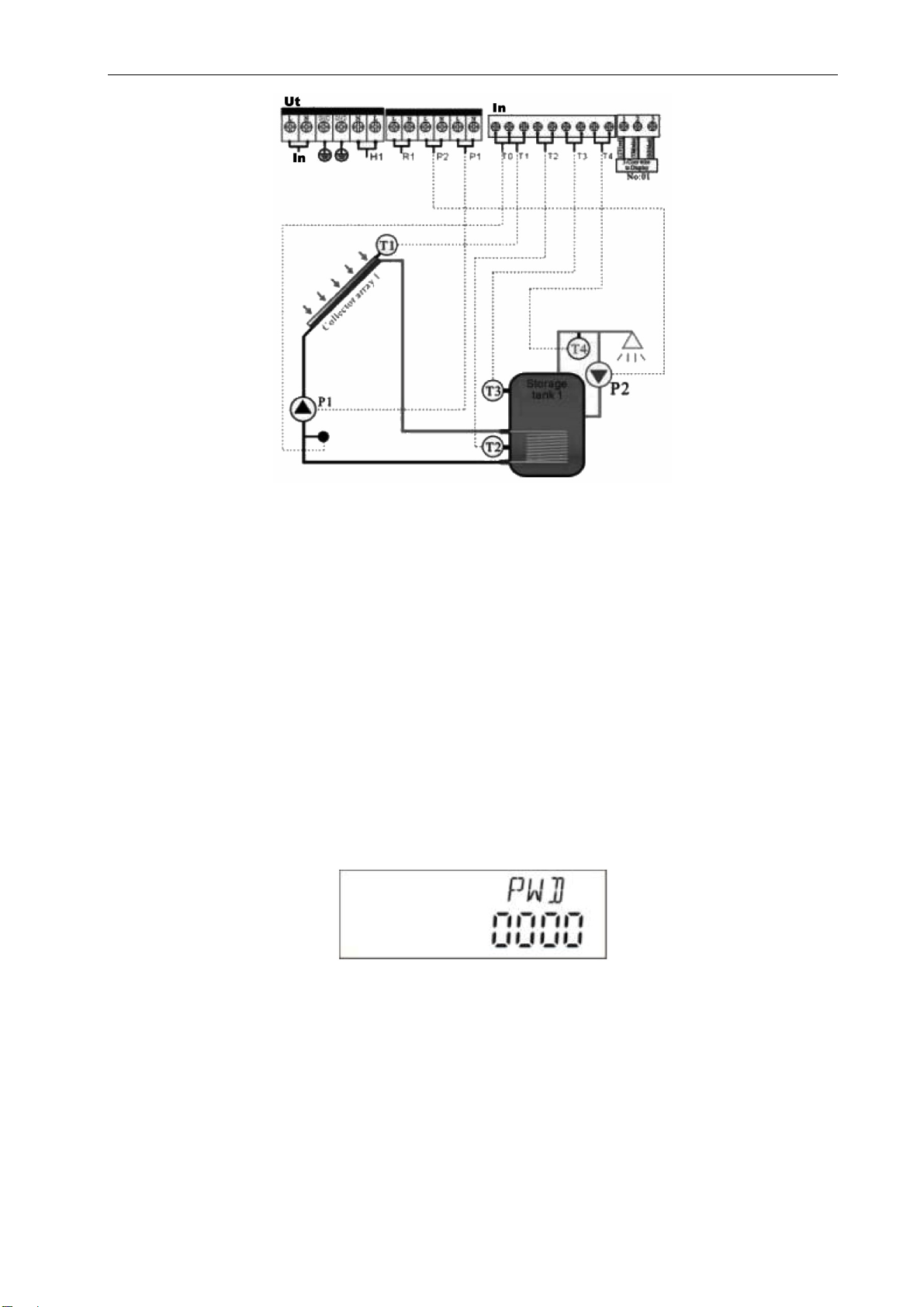

Givaranslutningar................................................................................................................................. 9
Utgångar .............................................................................................................................................. 9
Driftsättning.......................................................................................................................................... 9
Inställning av klockslag och veckodag............................................................................................... 10

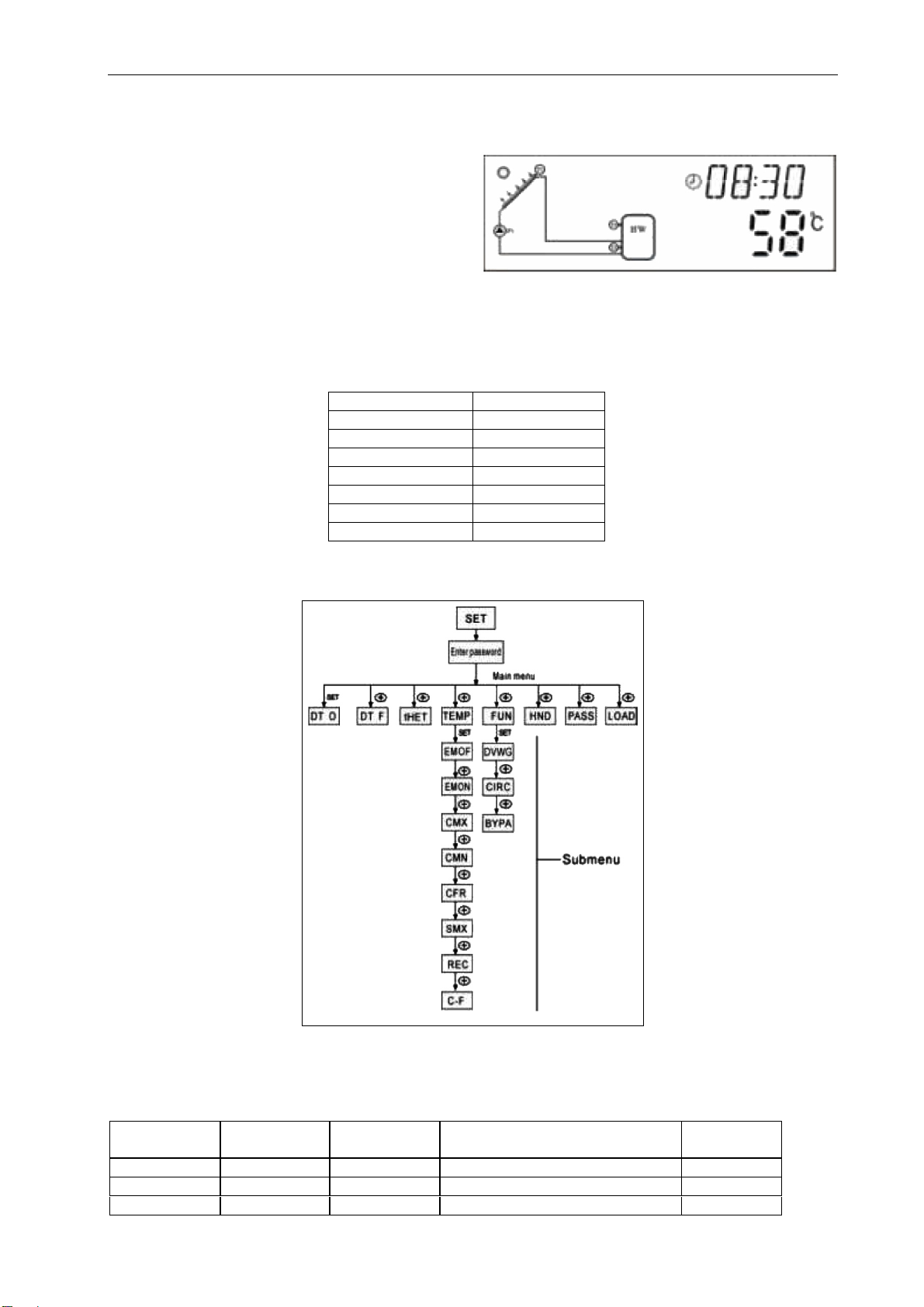

Menystruktur...................................................................................................................................... 10
Menyer............................................................................................................................................... 10
Beskrivning ........................................................................................................................................ 11
Styrenhetens funktioner..................................................................................................................... 12
Huvudmeny........................................................................................................................................ 12
Undermenyer..................................................................................................................................... 13

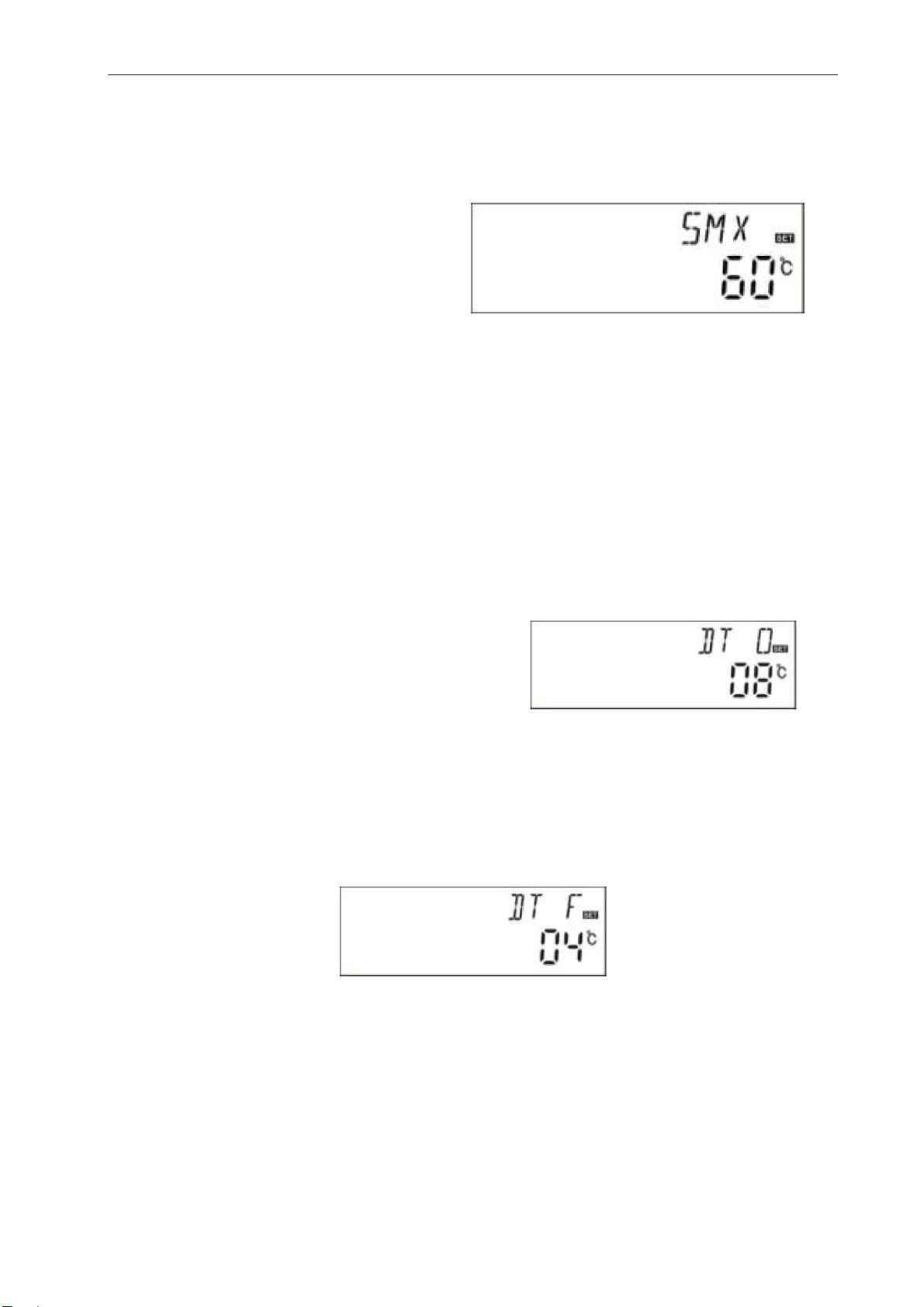

Huvudmenypost DT O och DT F (temperaturskillnad) ...................................................................... 13

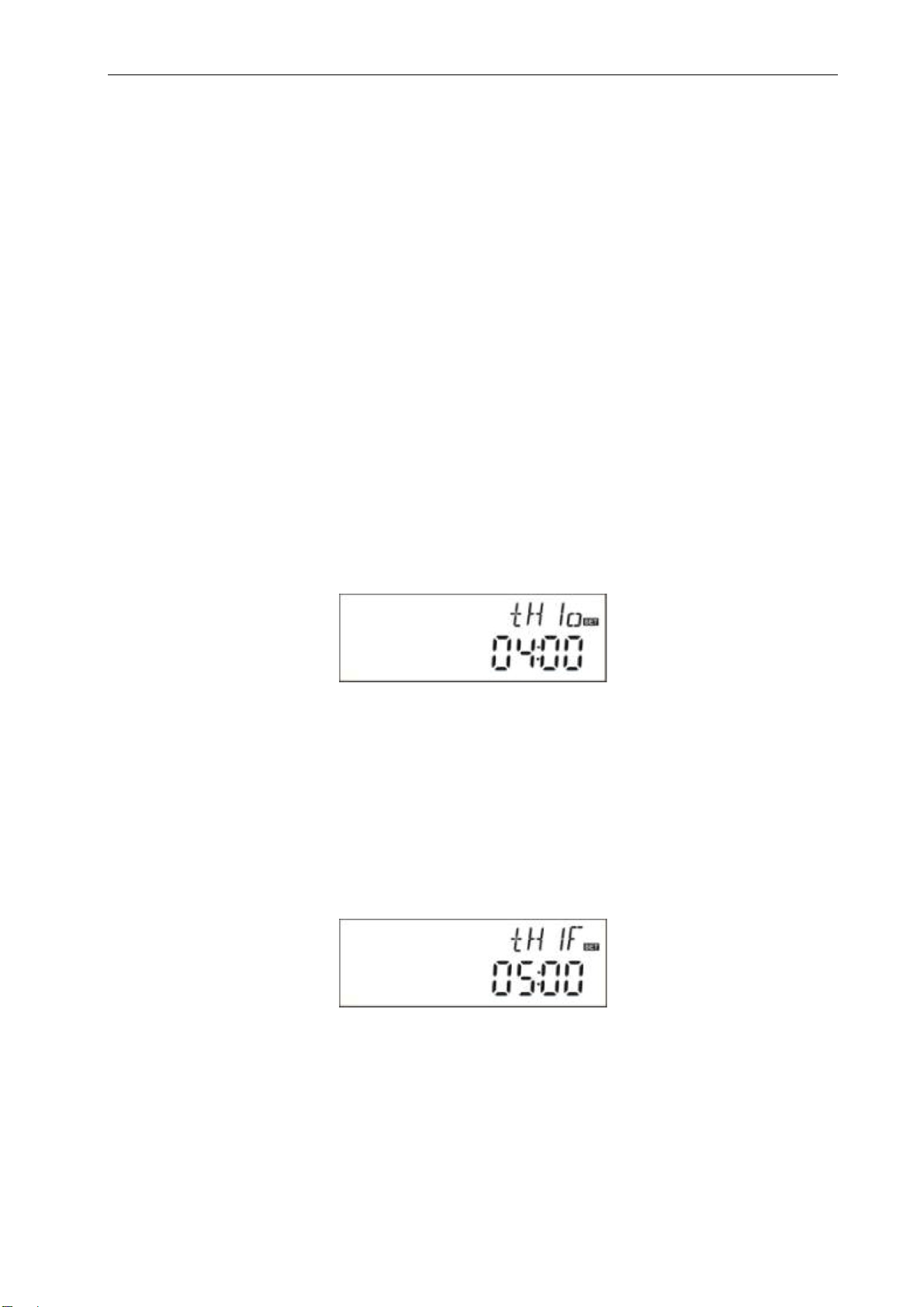

Huvudmenypost THET (driftperioder för tillsatsvärme) ..................................................................... 13
Huvudmenypost TEMP (temperatur)................................................................................................. 16
EM: Nödavstängningstemperatur för solpanel .................................................................................. 16
CMX: Maximitemperatur för solpanel (panelkylningsfunktion) .......................................................... 17
CMN: Minimitemperatur för solpanel................................................................................................. 18
CFR: Frysskydd för solpanel ............................................................................................................. 18
SMX: Maximitemperatur för lagringstank........................................................................................... 19
REC: Tankkylningsfunktion................................................................................................................ 19
C-F: Val av temperaturvisning i °C eller °F........................................................................................ 20
FUN: Extrafunktioner ......................................................................................................................... 20
DVWG: Funktion för legionellabekämpning....................................................................................... 20
CIRC: Temperaturstyrning av cirkulationspump för varmvatten........................................................ 20
BYPR: Överföring av termisk överskottsenergi från lagringstank ..................................................... 21
HND: Manuell styrning....................................................................................................................... 22
PASS: Inställning av lösenord ........................................................................................................... 22
LOAD: Återställning till fabriksinställningar........................................................................................ 23
Strömbrytare ...................................................................................................................................... 24
Manuell styrning av tillsatsvärmeanordning....................................................................................... 24
Temperaturkontroll............................................................................................................................. 24
Skyddsfunktioner ............................................................................................................................... 24
FELSÖKNING............................................................................................................................................. 24
Skyddsfunktion................................................................................................................................... 24
LÄMPLIGA TILLBEHÖR............................................................................................................................. 26

NORSK 27
SIKKERHETSANVISNINGER.................................................................................................................... 27
Installering og idriftssetting ................................................................................................................ 27
Beskrivelse av symbolene ................................................................................................................. 27
TEKNISKE DATA ....................................................................................................................................... 27
BESKRIVELSE........................................................................................................................................... 28
BRUK.......................................................................................................................................................... 28
Installere regulatorens display........................................................................................................... 28
Installere styreenheten....................................................................................................................... 28
Klargjøring til kabeltilkobling.............................................................................................................. 29
Strømtilkobling................................................................................................................................... 29
Terminalkoblinger .............................................................................................................................. 30
Terminaloppbygning .......................................................................................................................... 30
Strømtilkobling................................................................................................................................... 30
Displaytilkobling................................................................................................................................. 30
Inngangskontakter for følere.............................................................................................................. 30
Utgående kontakter............................................................................................................................ 30
Idriftsetting ......................................................................................................................................... 31
Stille inn tid/uke.................................................................................................................................. 31
Menystruktur...................................................................................................................................... 31
Menybeskrivelse................................................................................................................................ 32
Systembeskrivelse............................................................................................................................. 32
Regulatorens funksjoner.................................................................................................................... 33
Hovedmeny........................................................................................................................................ 33
Undermenyen .................................................................................................................................... 34
Hovedmeny - forskjellen på DT O- og DT F-funksjonene.................................................................. 34
Hovedmeny - THET tidsbestemt oppvarming.................................................................................... 35
TEMP Temperaturhovedmenyen....................................................................................................... 37
EM Nødfangertemperatur (nøddeaktiveringsfunksjon)...................................................................... 38
CMX Maks. begrenset solfangertemperatur (fangerens kjølefunksjon)............................................ 39
CMN vern mot lav temperatur for solfangeren .................................................................................. 39
CFR frostvern for solfangeren ........................................................................................................... 40
SMX maksimaltemperaturen i beholderen......................................................................................... 40
REC tankkjølefunksjon....................................................................................................................... 41
C- F Veksle mellom temperatur i °C og °F ........................................................................................ 41
FUN: Ekstrafunksjon.......................................................................................................................... 41
DVWG Antilegionellafunksjon............................................................................................................ 42
CIRC Temperaturstyrt sirkulasjonspumpe for varmtvann.................................................................. 42
BYPR Omkoblingsfunksjon ved høy temperatur (automatisk justering av beholdertemperaturen).. 43
HND: Manuell modus......................................................................................................................... 44
PASS Passordinnstilling .................................................................................................................... 45
LOAD Tilbakestilling til fabrikkinnstilling ............................................................................................ 46
ON/OFF-bryter................................................................................................................................... 46
Manuell oppvarming........................................................................................................................... 46
Temperaturkontrollfunksjon ............................................................................................................... 46
Beskyttelsesfunksjon ......................................................................................................................... 47
FEILSØKING.............................................................................................................................................. 47
Feilbeskyttelse................................................................................................................................... 47
APPARATER SOM PASSER MED DENNE REGULATOREN.................................................................. 48

POLSKI 50
INFORMACJE O BEZPIECZEŃSTWIE ..................................................................................................... 50
Montaż i uruchamianie ....................................................................................................................... 50
Symbole............................................................................................................................................. 50
DANE TECHNICZNE ................................................................................................................................. 50
OPIS........................................................................................................................................................... 51
OBSŁUGA .................................................................................................................................................. 51
Montaż wyświetlacza ......................................................................................................................... 51
Montaż panelu sterowania ................................................................................................................. 51
Przygotowanie do podłączenia do prądu ........................................................................................... 52
Podłączenie elektryczne .................................................................................................................... 52
Podłączenie zacisków ........................................................................................................................ 53
Zaciski................................................................................................................................................ 53
Podłączenie elektryczne .................................................................................................................... 53
Podłączenie wyświetlacza ................................................................................................................. 53
Podłączenia czujnika ......................................................................................................................... 53
Wyjścia ............................................................................................................................................... 54
Uruchamianie..................................................................................................................................... 54
Ustawienie godziny i dnia tygodnia.................................................................................................... 54
Struktura menu .................................................................................................................................. 55
Menu.................................................................................................................................................. 55
Opis.................................................................................................................................................... 56
Funkcje jednostki sterującej ............................................................................................................... 57
Menu główne ...................................................................................................................................... 57
Podmenu............................................................................................................................................ 57
Pozycja DT O i DT F w menu głównym (różnica temperatur) ........................................................... 57
Pozycja THET w menu głównym (ogrzewanie dodatkowe) ............................................................... 58
Pozycja TEMP w menu głównym (temperatura) ............................................................................... 60
EM: Temperatura wyłączania awaryjnego panelu słonecznego ....................................................... 61
CMX: Maksymalna temperatura panelu słonecznego (funkcja chłodzenia panelu) .......................... 62
CMN: Minimalna temperatura panelu słonecznego ........................................................................... 62
CFR: Ochrona przed mrozem panelu słonecznego .......................................................................... 63
SMX: Maksymalna temperatura zbiornika......................................................................................... 64
REC: Funkcja chłodzenia zbiornika ................................................................................................... 64
C-F: Wybór sposobu wyświetlania temperatury w °C lub °F ............................................................. 64
FUN: Funkcje dodatkowe .................................................................................................................. 65
DVWG: Funkcja zwalczania Legionelli.............................................................................................. 65
CIRC: Sterowanie temperaturą pompy cyrkulacyjnej dla wody ciepłej ............................................. 65
BYPR: Przekazywanie nadwyżki energii termicznej ze zbiornika ..................................................... 66
HND: Sterowanie ręczne ................................................................................................................... 67
PASS (HASŁO): Ustawienie hasła .................................................................................................... 68
LOAD (WCZYTAJ): Przywracanie ustawień fabrycznych ................................................................. 68
Przełącznik ......................................................................................................................................... 69
Sterowanie ręczne urządzeniem ogrzewania dodatkowego ............................................................. 69
Kontrola temperatury ......................................................................................................................... 69
Funkcje ochronne .............................................................................................................................. 69
WYKRYWANIE USTEREK......................................................................................................................... 70
Funkcja ochronna .............................................................................................................................. 70
ODPOWIEDNIE AKCESORIA.................................................................................................................... 71

ENGLISH 73
SAFETY INFORMATION ........................................................................................................................... 73
Installation and commissioning.......................................................................................................... 73
Symbols ............................................................................................................................................. 73
TECHNICAL DATA..................................................................................................................................... 73
DESCRIPTION........................................................................................................................................... 74
OPERATION............................................................................................................................................... 74
Installing the display unit.................................................................................................................... 74
Installing the controller....................................................................................................................... 74
Preparations for electrical connection................................................................................................ 75
Electrical connection.......................................................................................................................... 75
Terminal connection........................................................................................................................... 75
Terminals........................................................................................................................................... 76
Electrical connection.......................................................................................................................... 76
Connecting the display unit................................................................................................................ 76
Sensor connections ........................................................................................................................... 76
Outputs .............................................................................................................................................. 76
Commissioning .................................................................................................................................. 76
Setting the time and day.................................................................................................................... 77
Menu structure................................................................................................................................... 77
Menus ................................................................................................................................................ 77
Description......................................................................................................................................... 78
Controller functions............................................................................................................................ 79
Main menu......................................................................................................................................... 79
Sub-menus......................................................................................................................................... 80
Main menu DT O and DT F (temperature difference)........................................................................ 80
Main menu THET (operating times for auxiliary heating).................................................................. 80
Main menu TEMP (temperature) ....................................................................................................... 83
EM: Emergency shut-off temperature for the solar collector............................................................. 84
CMX: Maximum solar collector temperature (collector cooling function) .......................................... 85
CMN: Minimum solar collector temperature ...................................................................................... 86
CFR: Frost protection for solar collector............................................................................................ 86
SMX: Maximum storage tank temperature........................................................................................ 86
REC: Tank cooling............................................................................................................................. 87
C-F: Setting the temperature display in °C or °F............................................................................... 87
FUN: Auxiliary functions..................................................................................................................... 87
DVWG: Anti-legionella....................................................................................................................... 88
CIRC: Temperature control of hot water circulation pump ................................................................ 88
BYPR: Transfer of thermal excess energy from the storage tank..................................................... 89
HND: Manual control.......................................................................................................................... 89
PASS: Set the password ................................................................................................................... 90
LOAD: Reset to factory settings ........................................................................................................ 91
Power switch...................................................................................................................................... 91
Manual control of the auxiliary heating device................................................................................... 92
Temperature control........................................................................................................................... 92
Protective Features............................................................................................................................ 92
TROUBLESHOOTING ............................................................................................................................... 92
Protective features............................................................................................................................. 92
SUITABLE ACCESSORIES....................................................................................................................... 94

SVENSKA
6
SVENSKA
SÄKERHETSANVISNINGAR
Läs bruksanvisningen noggrant innan användning!
Installation och driftsättning
Säkerställ att kabeldragningen inte påverkar byggnadens strukturella brandskydd.
Styrenheten får inte installeras i rum där lättantändlig gas förvaras eller kan förekomma.
Angivna miljökrav för apparaten får inte över- eller underskridas vid installationsplatsen.
Kontrollera att nätspänning och -frekvens motsvarar data på apparatens typskylt innan sladden
sätts i.
Alla anordningar som ansluts till apparaten måste överensstämma med tekniska data för
apparaten.
Dra ut sladden före åtgärder som kräver att apparaten öppnas. Följ alltid gällande regler vid
elarbete.
Elanslutning och/eller åtgärder som kräver att apparaten öppnas (till exempel byte av säkring) ska
utföras av utbildad personal.
I denna bruksanvisning beskrivs funktion hos samt installation och handhavande av styrenheten. Följ
anvisningarna från respektive tillverkare för installation av övriga komponenter, som solpanel,
pumpenheter och lagringstank. Installation, elanslutning, driftsättning och underhåll av apparaten måste
utföras enligt dessa anvisningar och av utbildad personal.
Symboler
Säkerhetsanvisningar är i bruksanvisningen markerade med en triangel med ett utropstecken. Symbolen anger
att det finns risk för personskada om anvisningarna inte följs. Anvisningar är markerade med en pil (►).
OBS! Markerar viktig information rörande handhavande eller funktion.
TEKNISKA DATA
Styrenhetens mått 120 x 120 x 18 mm
Strömförsörjning 230 VAC ± 10 %
Effektförbrukning ≤ 3 W
Noggrannhet, temperaturmätning ± 2 °C
Mätområde, temperaturmätning, solpanel -10 till 220 °C
Mätområde, temperaturmätning, tank 0 till 110 °C
Strömförsörjning, pump 3-fas, ≤ 600 W
Strömförsörjning, elvärmare 1-fas, ≤ 1500 W
Ingångar 1 st. givare Pt1000 (
≤ 500 °C) för solpanel
(silikonkabel ≤ 280 °C).
2 st. givare NTC10K, B3950 (
≤ 135 °C) för
tank, (PVC-kabel ≤ 105 °C).
Utgångar 3 st. reläutgångar för cirkulationspump eller 3-
vägs magnetventil.
1 reläutgång för elvärmare.
Omgivningstemperatur -10 till 50 °C
Kapslingsklass IP40
Delar
Visningsenhet 1
Styrenhet 1
Bruksanvisning 1
Givare Pt1000 (Ø 6 x 50 mm, kabellängd 1,5 m) 1
Givare NTC10K (Ø 6 x 50 mm, kabellängd 1,5 m) 2

SVENSKA
7
BESKRIVNING
Position
Beskrivning
1 Spänningsindikeringslampa
2 Strömbrytare
3 Knapp för klocka
4 Inget semesterläge på denna version
5 Knapp för manuellt tillslag av tillsatsvärme
6 Knapp för återställning
7 Knapp för att avsluta programmering
8 Knapp för att bekräfta inställning
9 Knapp för parameterändring uppåt
10 Knapp för parameterändring nedåt
11 LCD-skärm
HANDHAVANDE
Styrenheten ska installeras skyddat inomhus, på avstånd från elektromagnetiska fält. Styrenheten ska
anslutas till 230 VAC, 50/60 Hz, med en allpolig brytare med minsta kontaktavstånd 3 mm, eller enligt gällande
lokala regler.
Montering av visningsenhet
Ta av visningsenhetens bakpanel med hjälp av en skruvmejsel (se fig. 1).
Montera bakpanelen på väggen (se fig. 2). OBS! Borra inte hål i bakpanelen.
Häng upp visningsenheten på bakpanelen med hjälp av spåren (pos. (1) och (2) i fig. 3).
Montering av styrenhet
OBS! Styrenheten måste monteras inomhus på skyddat ställe.
Montering av styrenhet
Välj lämplig plats.
Märk ut hålens placering.
Borra hålen och sätt i expansionsskruvarna.

SVENSKA
8
Skruva fast monteringskonsolen med skruvarna.
Tryck fast styrenheten på monteringskonsolen.
Förberedelse för elanslutning
Bryt strömförsörjningen enligt gällande regler innan styrenheten öppnas.
Öppna plintboxen genom att lossa skruvarna (1) och (2) och föra locket uppåt.
Stäng locket genom att haka det på plats, föra det nedåt och sätta tillbaka skruvarna (1) och (2).
Elanslutning
Var noga med att bevara styrenhetens kapslingsklass vid installation. Strömförsörjningen får inte slås till
förrän styrenhetens plintbox är stängd.
Ledarna kan dras in genom kabelgenomföringen på höljets baksida (4) eller undersida (5), beroende på
typ av installation.
Öppna den genomföring ((4) eller (5)) som ska användas genom att avlägsna plastskyddet mer kniv eller
liknande lämpligt verktyg.
OBS! Ledarna ska säkras i plintboxen med de inbyggda dragavlastningsklämmorna.
Plintanslutning
Bryt strömförsörjningen enligt gällande regler innan plintboxen öppnas.

SVENSKA
9
Plintar
Knappen Reset på plintpanelen används för att återställa systemet till fabriksinställningarna.
Elanslutning
Strömförsörjningsledarna ansluts till respektive plintar.
Jordledaren ansluts till plinten GND.
Anslutning av visningsenhet
Plint 1: röd ledare (+12 V).
Plint 2: vit ledare (COM).
Plint 3: svart ledare (GND).
OBS! Dra in ledarna genom kabelgenomföringen och fixera kabeln
med dragavlastningsklämman.
Givaranslutningar
Givaringång T0, T1: För Pt1000-givare. Används för mätning av solfångartemperatur samt för mätning av
termisk energi.
Givaringång T2, T3 och T4: För givare NTC10K, B=395Används för mätning av temperatur i tank och rör.
Tips för installation av temperaturgivare
Använd endast medföljande Pt1000-temperaturgivare med detta solfångarpaket. Dessa givare har 1,5 m
silikonkabel och kan användas utomhus under alla väderförhållanden. Temperaturgivaren och kabeln tål
upp till 280 °C. Givaranslutningen är inte polaritetsberoende.
Använd endast medföljande temperaturgivare NTC10K,B=3950 för tank och rör i detta solfångarpaket.
Dessa givare har 1,5 m PVC-kabel. Temperaturgivaren och kabeln tål upp till 105°C. Givaranslutningen
är inte polaritetsberoende. Givarkablarna får inte förläggas närmare än 100 mm från nätledare med 230
eller 400 V, för att undvika induktion.
I kraftiga elektromagnetiska fält, till exempel nära högspänningskablar, kontaktledningar för järnväg,
transformatorstationer, radio- och TV-apparater, amatörradiostationer eller utrustning som använder
mikrovågor, måste givarkablarna skärmas.
Givarkablarna kan skarvas upp till högst 100 m. Givarkablar kortare än 50 m ska ha tvärsnittsarea 0,75
mm². Givarkablar mellan 50 och 100 m ska ha tvärsnittsarea 1,5 mm².
Utgångar
Utgång P1: För cirkulationspump för solpanel, för halvledarrelä eller varvtalsstyrning. Brytförmåga 1 A.
Utgång P2: För cirkulationspump för varmvatten eller relä. Brytförmåga 3,5 A. Utgång P2 är öppen.
Utgång R1: För relä eller cirkulationspump/ventil för överföring av termisk energi. Brytförmåga 3,5 A.
Utgång R1 är öppen.
Utgång H1: För tillsatsvärmeanordning eller relä. Brytförmåga 10 A. Utgång H1 är öppen.
Driftsättning
Anslut givare, pumpar och ventiler till styrenheten innan du ansluter strömförsörjningen. Första gången
styrenheten slås till uppmanas du att ställa in datum, klockslag och systemparametrar.

SVENSKA
10
Inställning av klockslag och veckodag
Tryck på knappen Clock. Klockslaget visas på
skärmen. 00 för timinställning blinkar.
Ställ in önskad timme med hjälp av knapparna +
och -.
Tryck på knappen Clock igen. 00 för
minutinställning blinkar.
Ställ in önskad minut med hjälp av knapparna +
och -.
Tryck på knappen Clock igen. MO för inställning av
veckodag blinkar.
Ställ in önskad veckodag med hjälp av knapparna
+ och -.
Tryck på knappen ESC för att stänga menyn.
Menyn stängs automatiskt efter 20 sekunders
inaktivitet.
Text på skärm
Veckodag
MO Måndag
TU Tisdag
WE Onsdag
TH Torsdag
FR Fredag
SA Lördag
SU Söndag
Menystruktur
Undermenyer
Studera undermenyerna noga. De används för parameterinställning.
Menyer
Menytext
(huvudmeny)
Menytext
(under-meny)
Menytext
(under-meny)
Innebörd
Anmärkning
DTO Temperaturskillnad för tillslag
DTF Temperaturskillnad för frånslag
THET Driftperioder för tillsatsvärme

SVENSKA
11
TEMP Temperatur
EMOF Frånslagstemperatur för
cirkulationspump för solpanel
EMON Tillslagstemperatur för
cirkulationspump för solpanel
CMX Maximitemperatur för solpanel
(panelkylningsfunktion)
CMN Minimitemperatur för solpanel
CFR Frysskydd för solpanel
SMX Maximitemperatur för lagringstank
REC Tankkylningsfunktion
C-F
Val av temperaturvisning i °C eller
°F
FUN Extrafunktioner
DVWG Funktion för
legionellabekämpning
CIRC Temperaturstyrning av
cirkulationspump för varmvatten
BYPR Överföring av termisk
överskottsenergi från lagringstank
HDN Manuell styrning
PASS Inställning av lösenord
LOAD Återställning till
fabriksinställningar
Beskrivning
1 solpanel, 1 lagringstank, 1 pump samt tillsatsvärmeanordning
Beskrivning
Solpanelens cirkulationspump (P1) startas när den angivna temperaturskillnaden för tillslag (∆Ton) mellan
solpanelens temperatur (T1) och temperaturen (T2) i lagringstankens nedre del nås. Om skillnaden
mellan solpanelens temperatur (T1) och temperaturen (T2) i lagringstankens nedre del faller under
angiven temperaturskillnad för frånslag (∆Toff), eller om temperaturen (T3) i tankens övre del når högsta
tillåtna värde, stängs cirkulationspumpen (P1) av.
Tillsatsvärmeanordning
Om temperaturen (T3) inom perioden för tillsatsvärme faller under den inställda tillslagstemperaturen,
startas cirkulationspumpen (H1) för tillsatsvärmeanordningen. När (T3) nått angiven frånslagstemperatur
stängs cirkulationspumpen (H1) av.

SVENSKA
12
OBS!
Givaren T3 är tillval. Om ingen givare T3 är monterad i tankens övre del, styr styrenheten tillsatsvärme
eller cirkulationspump utifrån signalen från givaren T2.
T0: Temperaturgivare för mätning av termisk energi (tillval)
T1: Temperaturgivare för solpanel (Pt1000)
T2: Temperaturgivare i tankens nedre del (NTC10K)
T3: Temperaturgivare i tankens övre del (NTC10K, tillval)
T4: Temperaturgivare i cirkulationsledning för varmvatten (NTC10K, tillval)
P1: Cirkulationspump för solpanel
P2: Cirkulationspump för varmvattenkrets (tillval)
R1: Pump eller ventil för överföring av termisk överskottsenergi (tillval)
H1: Utgång för tillsatsvärmeanordning
Styrenhetens funktioner
Huvudmeny
Följ anvisningarna nedan för att öppna huvudmenyn när enheten är i viloläge.
Tryck på knappen SET. PWD 0000 visas på skärmen. Siffran längst till vänster blinkar för att visa
att du kan ange lösenord. Fabriksinställt lösenord är 0000.
Använd knapparna + och - för att ange den första siffran i lösenordet.
Tryck på SET igen. Den andra siffran blinkar.
Använd knapparna + och - för att ange den andra siffran i lösenordet.
Tryck på SET igen. Den tredje siffran blinkar.
Använd knapparna + och - för att ange den tredje siffran i lösenordet.
Tryck på SET igen. Den fjärde siffran blinkar.
Använd knapparna + och - för att ange den fjärde siffran i lösenordet.
Tryck på SET igen för att öppna huvudmenyn.
Använd knapparna + och - för att välja menyrader i huvudmenyn.
Tryck på knappen ESC för att stänga huvudmenyn.

SVENSKA
13
Undermenyer
Följ anvisningarna nedan för att öppna en
undermeny från huvudmenyn.
Tryck på knappen SET för att öppna
huvudmenyn.
Välj önskad undermeny med hjälp av
knapparna +och -.
Tryck på SET igen för att öppna
undermenyn så att du kan ställa in
parametervärden.
Ändra parametervärden med hjälp av
knapparna + och -.
Tryck på ESC för att stänga undermenyn.
Tryck på ESC igen för att stänga
huvudmenyn.
Huvudmenypost DT O och DT F (temperaturskillnad)
Beskrivning
Solpanelens cirkulationspump P1 startas vid angiven temperaturskillnad (DT) mellan solpanelen och
lagringstanken.
Exempel: Om temperaturskillnaden för tillslag (DT O) är 8°C och temperaturskillnaden för frånslag (DT F)
är 4°C, och temperaturen i tankens nedre del är 20°C, startar cirkulationspumpen vid solpaneltemperatur
28°C och stannar vid solpaneltemperatur 24°C.
OBS! Temperaturskillnad DT O = 8°C och DT F = 4°C är fabriksinställningar och behöver sällan ändras,
utom för stora värmeöverföringsavstånd. DT för tillslag respektive frånslag ställs in var för sig. DT O
måste vara minst 2°C högre än DT F.
Inställning av temperaturdifferens för tillslag (DT O)
Öppna huvudmenyn och markera menyraden
DT O.
Tryck på knappen SET. DT O 08°C visas på skärmen, med 08°C blinkande.
Ställ in önskad temperaturskillnad för tillslag med hjälp av knapparna + och -. Inställningsområde är
från (DT F + 2 °C) till 20 °C. Fabriksinställning är 8 °C.
Tryck på ESC för att spara inställningen och lämna undermenyn.
Inställning av temperaturdifferens för frånslag (DT F)
Öppna huvudmenyn och markera menyraden DT F.
Tryck på knappen SET. DT F 04°C visas på skärmen, med 04°C blinkande.
Ställ in önskad temperaturskillnad för frånslag med hjälp av knapparna + och -. Inställningsområde
är från 0 °C till (DT O – 2 °C). Fabriksinställning är 4 °C.
Tryck på ESC för att spara inställningarna och stänga menyn. Inställningarna sparas automatiskt
och menyn stängs efter 20 s inaktivitet.
Huvudmenypost THET (driftperioder för tillsatsvärme)
Beskrivning
En el-, gas- eller oljedriven tillsatsvärmeanordning kan integreras i solvärmesystemet och ställas in för att
slås till vid angiven temperatur under vissa perioder. Under dessa perioder slås tillsatsvärmeanordningen

SVENSKA
14
till om temperaturen (T3) i tankens övre del faller under angiven tillslagstemperatur, och stängs av när
temperaturen stiger över angiven frånslagstemperatur. Tre perioder per dygn kan definieras.
Fabriksinställning
Period 1: 04:00 till 05:00, tillslagstemperatur 40 °, frånslagstemperatur 45 °C. Period 2: 10:00 till 10:00
(tillsatsvärme slås inte till).
Period 3: 17:00 till 22:00, tillslagstemperatur 50 °, frånslagstemperatur 55 °C.
Inställningsområde, tillslagstemperatur: 10 till (frånslagstemperatur – 2 °C).
Inställningsområde, frånslagstemperatur: (tillslagstemperatur + 2 °C) till 80 °C
Du kan avaktivera en eller flera perioder genom att ange samma klockslag för tillslag och frånslag. Som
standard är klockslaget för både tillslag och frånslag 10:00 för period 2.
Under andra tider än de inställda perioderna slås tillsatsvärmeanordningen inte till, även om
tanktemperaturen når angiven tillslagstemperatur.
OBS!
Om ingen givare T3 är monterad i tankens övre del, styrs tillsatsvärmeanordningen av signalen
från givaren T2.
Tillsatsvärmeperioderna anges per dygn. Klockslaget för frånslag måste alltid vara senare än
klockslaget för tillslag för att tillsatsvärmeanordningen ska kunna slås till. Om du vill att
tillsatsvärmeanordningen ska vara tillslagen mellan till exempel 17:00 och 06:00, anger du den
första perioden från 17:00 till 23:59 och den andra perioden från 00:00 till 06:00.
Inställning
Öppna huvudmenyn och markera menyraden tHET.
Tryck på knappen SET. tH 1o 04:00 visas på skärmen för att ange att du kan ställa in
tillslagsklockslag och -temperatur för den första tillsatsvärmeperioden.
Tryck på SET igen. Timsiffrorna 04 blinkar.
Ställ in önskad timme med hjälp av knapparna + och -.
Tryck på SET igen. Minutsiffrorna 00 blinkar.
Ställ in önskad minut med hjälp av knapparna + och -.
Tryck på SET igen. 40°C blinkar.
Ställ in önskad tillslagstemperatur för tillsatsvärme med hjälp av knapparna + och -.
Tryck på ESC för att stänga parameterinställningen och gå till inställning av frånslagsklockslag och
-temperatur.
Tryck på +. tH 1F 05:00 visas på skärmen för att ange att du kan ställa in frånslagsklockslag och -
temperatur för den första tillsatsvärmeperioden.
Tryck på knappen SET. Timsiffrorna 05 blinkar.
Ställ in önskad timme med hjälp av knapparna + och -.
Tryck på SET igen. Minutsiffrorna 00 blinkar.
Ställ in önskad minut med hjälp av knapparna + och -.
Tryck på SET igen. 45°C blinkar.
Ställ in önskad frånslagstemperatur för tillsatsvärme med hjälp av knapparna + och -.
Tryck på ESC för att spara inställningarna och stänga parameterinställningen.
Tryck på +. tH 2o 10:00 visas på skärmen för att ange att du kan ställa in tillslagsklockslag och -
temperatur för den andra tillsatsvärmeperioden.
Tryck på knappen SET. Timsiffrorna 10 blinkar.

SVENSKA
15
Ställ in önskad timme med hjälp av knapparna + och -.
Tryck på SET igen. Minutsiffrorna 00 blinkar.
Ställ in önskad minut med hjälp av knapparna + och -.
Tryck på SET igen. 50°C blinkar.
Ställ in önskad tillslagstemperatur för tillsatsvärme med hjälp av knapparna + och -.
Tryck på ESC för att stänga parameterinställningen och gå till inställning av frånslagsklockslag och
-temperatur.
Tryck på +. tH 2F 10:00 visas på skärmen för att ange att du kan ställa in frånslagsklockslag och -
temperatur för den andra tillsatsvärmeperioden.
Tryck på knappen SET. Timsiffrorna 10 blinkar.
Ställ in önskad timme med hjälp av knapparna + och -.
Tryck på SET igen. Minutsiffrorna 00 blinkar.
Ställ in önskad minut med hjälp av knapparna + och -.
Tryck på SET igen. 55°C blinkar.
Ställ in önskad frånslagstemperatur för tillsatsvärme med hjälp av knapparna + och -.
Tryck på ESC för att spara inställningarna och stänga parameterinställningen.
Tryck på +. tH 3o 17:00 visas på skärmen för att ange att du kan ställa in tillslagsklockslag och -
temperatur för den tredje tillsatsvärmeperioden.
Tryck på knappen SET. Timsiffrorna 17 blinkar.
Ställ in önskad timme med hjälp av knapparna + och -.
Tryck på SET igen. Minutsiffrorna 00 blinkar.
Ställ in önskad minut med hjälp av knapparna + och -.
Tryck på SET igen. 50°C blinkar.
Ställ in önskad tillslagstemperatur för tillsatsvärme med hjälp av knapparna + och -.
Tryck på ESC för att stänga parameterinställningen och gå till inställning av frånslagsklockslag och
-temperatur.
Tryck på +. tH 3F 22:00 visas på skärmen för att ange att du kan ställa in frånslagsklockslag och -
temperatur för den tredje tillsatsvärmeperioden.
Tryck på knappen SET. Timsiffrorna 22 blinkar.
Ställ in önskad timme med hjälp av knapparna + och -.
Tryck på SET igen. Minutsiffrorna 00 blinkar.
Ställ in önskad minut med hjälp av knapparna + och -.

SVENSKA
16
Tryck på SET igen. 55°C blinkar.
Ställ in önskad frånslagstemperatur för tillsatsvärme med hjälp av knapparna + och -.
Tryck på ESC för att spara inställningarna och stänga menyn. Inställningarna sparas automatiskt
och menyn stängs efter 20 s inaktivitet.
OBS! Om det inte finns någon gas- eller oljedriven varmvattenberedare i systemet, kan en elvärmare
installeras som reserv. När elvärmaren är tillslagen blinkar på skärmen.
Om elvärmare används måste styrenheten kompletteras med lämplig kontaktor/brytare.
Huvudmenypost TEMP (temperatur)
Lämpliga drifttemperaturer är fabriksinställda och behöver sällan ändras. Beakta driftdata för alla
systemkomponenter om parameterinställningarna ändras i den aktuella tillämpningen.
OBS! Alla parametrar kanske inte kan ändras. Vilka parametrar som kan ställas in beror på den aktuella
tillämpningen.
Nedanstående poster finns i undermenyn TEMP.
EM: Nödavstängningstemperatur, solpanel 4.5.1
CMX: Maximitemperatur för solpanel (panelkylningsfunktion) 4.5.2
CMN: Minimitemperatur för solpanel 4.5.3
CFR: Frysskydd för solpanel 4.5.4
SMX: Maximitemperatur för lagringstank 4.5.5
REC: Tankkylningsfunktion 4.5.6
C-F: Val av temperaturvisning i °C eller °F 4.5.7
Funktion
Inställnings
-
område
Fabriks
-
inställning
Avaktiverings
-
temperatur för
funktion
EMOF
Frånslagstemperatur för
cirkulationspump för solpanel
(tillslagstemperatur +
3°C) till 200°C 130°C
EMON
Tillslagstemperatur för
cirkulationspump för solpanel
(frånslagstemperatur
–3°C) till 197°C 120°C
CMX
Maximitemperatur för solpanel
(panelkylningsfunktion)
110 till 190°C 110°C 107°C
CMN
Minimitemperatur för solpanel 0 till 90°C Avaktiverad (OFF)
CFR
Frysskydd för solpanel -10 till 10°C Avaktiverad (OFF)
SMX
Maximitemperatur för lagringstank 2 till 95°C 60°C 58°C
REC
Tankkylningsfunktion Avaktiverad (OFF)
C-F
Val av temperaturvisning i °C alt. °F °C eller °F °C
EM: Nödavstängningstemperatur för solpanel
Funktion
Nödavstängningsfunktionen aktiveras när solpanelens temperatur når angiven maximitemperatur.
Solpanelens cirkulationspump stoppas för att förhindra att systemkomponenter skadas av
övertemperatur. Om solpanelen når den temperatur som angivits för parametern EMOF (fabriksinställning
130°C) stoppas solpanelens cirkulationspump. När solpanelens temperatur faller under den temperatur
som angivits för parametern EMON (fabriksinställning 120°C) avaktiveras nödavstängningsfunktionen och
solpanelens cirkulationspump kan startas igen.
EMOF: Frånslagstemperatur för cirkulationspump för solpanel
Öppna menyn EMOF. EMOF 130°C visas på skärmen.
Tryck på knappen SET. 130°C blinkar.

SVENSKA
17
Tryck på + och - för att ange önskad temperatur. Inställningsområde är (tillslagstemperatur + 3°C)
till 200°C, fabriksinställning är 130°C.
Tryck på knappen SET för att aktivera eller avaktivera funktionen. När funktionen är avaktiverad
visas EMOF --- på skärmen.
Tryck på ESC för att spara inställningarna och stänga menyn. Inställningarna sparas automatiskt
och menyn stängs efter 20 s inaktivitet.
EMON: Tillslagstemperatur för cirkulationspump för solpanel
Öppna menyn EMON. EMON 120°C visas på skärmen.
Tryck på knappen SET. 120°C blinkar.
Tryck på + och - för att ange önskad temperatur. Inställningsområde är (frånslagstemperatur –3°C)
till 200°C, fabriksinställning är 120°C.
Tryck på knappen SET för att aktivera eller avaktivera funktionen. När funktionen är avaktiverad
visas EMON --- på skärmen.
Tryck på ESC för att spara inställningarna och stänga menyn. Inställningarna sparas automatiskt
och menyn stängs efter 20 s inaktivitet.
Om båda dessa symboler visas på skärmen är nödavstängningsfunktionen aktiverad och
lagringstanktemperaturen har nått angiven nödavstängningstemperatur.
Om bara den här symbolen visas på skärmen är nödavstängningsfunktionen aktiverad men angiven
nödavstängningstemperatur har inte uppnåtts.
CMX: Maximitemperatur för solpanel (panelkylningsfunktion)
Funktion
Panelkylningsfunktionen fördröjer förångningen av värmebärarmediet. Strax innan solpanelen når högsta
tillåtna temperatur startas solpanelens cirkulationspump för att kyla värmebärarmediet genom att utnyttja
värmeförlusterna ledningar och lagringstank.
När temperaturen i lagringstanken uppnått angivet maximivärde stoppas solpanelens cirkulationspump,
även om angiven temperaturskillnad för tillslag föreligger. Vid starkt solsken kan då solpanelens
temperatur fortsätta att stiga. Om högsta tillåtna solpaneltemperatur uppnås startas solpanelens
cirkulationspump igen, även om lagringstankens maximitemperatur är uppnådd. Solpanelens
cirkulationspump fortsätter att gå tills solpanelens temperatur sjunkit under frånslagstemperatur eller tills
lagringstanken når nödavstängningstemperatur (95°C).
Om visas och blinkar på skärmen har lagringstanken uppnått nödavstängningstemperatur (95°C)
Inställning
Öppna menyn TEMP och undermenyn CMX. CMX 110°C visas på skärmen.
Tryck på knappen SET. 110°C blinkar.
Ställ in önskad tillslagstemperatur för panelkylning med hjälp av knapparna + och -.
Inställningsområde 100 till 190°C, fabriksinställning 110°C.
Tryck på knappen SET för att aktivera eller avaktivera funktionen. När funktionen är avaktiverad
visas CMX --- på skärmen.
Tryck på ESC för att spara inställningarna och stänga menyn. Inställningarna sparas automatiskt
och menyn stängs efter 20 s inaktivitet.

SVENSKA
18
Om den här symbolen visas på skärmen är CMX-funktionen aktiverad.
CMN: Minimitemperatur för solpanel
Beskrivning
När solpanelens temperatur faller under den angivna CMN-temperaturen startar inte solpanelens
cirkulationspump, även om temperaturskillnaden mellan solpanelen och lagringstanken är större än den
angivna temperaturskillnaden för tillslag. När solpanelens temperatur stigit till minst 3°C högre än angivne
CMN-temperatur startar solpanelens cirkulationspump.
Inställning
Öppna menyn TEMP och undermenyn CMN. CMN --- visas på skärmen. Fabriksinställning är
avaktiverad.
Tryck på knappen SET. --- blinkar för att ange att funktionen är avaktiverad.
Tryck på SET för att aktivera/avaktivera funktionen.
Aktivera funktionen och ställ in lägsta tillåtna CMN-temperatur för solpanelen med hjälp av
knapparna + och -. Inställningsområde 00 till 90°C, fabriksinställning 10°C.
Tryck på ESC för att spara inställningarna och stänga menyn. Inställningarna sparas automatiskt
och menyn stängs efter 20 s inaktivitet.
Om den här symbolen visas på skärmen är CMN-funktionen aktiverad.
CFR: Frysskydd för solpanel
Beskrivning
Om solpanelens temperatur till följd av vädret faller under den angivna aktiveringstemperaturen för
frysskydd (fabriksinställning är 4°C), startas solpanelens cirkulationspump. Om lagringstanktemperaturen
(T2) faller under 4 °C startas elvärmaren automatiskt och arbetar tills (T2) stigit till 20°C, eller tills CFR-
funktionen avslutas.
När solpanelens temperatur stigit till 7°C stoppas solpanelens cirkulationspump och CFR-funktionen
avslutas.
Funktionen används för frysskydd i system som använder vatten som värmebärarmedium.
Inställning
Öppna menyn TEMP och undermenyn CFR. CFR --- visas på skärmen. Fabriksinställning är avaktiverad.
Tryck på knappen SET. --- blinkar för att ange att funktionen är avaktiverad.
Tryck på SET för att aktivera/avaktivera funktionen.
Ställ in önskad tillslagstemperatur för frysskydd med hjälp av knapparna + och -.
Inställningsområde -10 till 10°C, fabriksinställning 4°C.
Tryck på ESC för att spara inställningarna och stänga menyn. Inställningarna sparas automatiskt
och menyn stängs efter 20 s inaktivitet.

SVENSKA
19
Om den här symbolen visas på skärmen är CFR-funktionen aktiverad.
OBS! Funktionen finns bara i vissa system, där frysskyddsmedel inte används. Sådana system bör
endast användas i områden där perioder med utomhustemperatur 0°C eller lägre är sällsynta och
kortvariga. Om säkerhetskraven är höga måste värmebärarmediet vara blandat med lämpligt
frysskyddsmedel.
SMX: Maximitemperatur för lagringstank
Beskrivning
När temperaturskillnaden DT mellan temperaturgivaren T1 och lagringstankens temperaturgivare T2 når
temperaturskillnaden DT O för tillslag, startar solpanelens cirkulationspump. Om temperaturen (T3) i
lagringstankens övre del överskrider den angivna maximitemperaturen SMX för lagringstanken stoppas
cirkulationspumpen för solpanelen även om angiven temperaturskillnad för tillslag föreligger. När
tanktemperaturen fallit till 2°C under tillslagstemperaturen för SMX-funktionen startas cirkulationspumpen
igen när angiven temperaturskillnad för tillslag föreligger.
Inställning
Öppna menyn TEMP och undermenyn SMX. SMX 60°C visas på skärmen.
Tryck på knappen SET. 60°C blinkar.
Ställ in önskad maximitemperatur för lagringstank med hjälp av knapparna + och -.
Inställningsområde är 2 till 95°C, fabriksinställning är 60°C.
Tryck på knappen SET för att aktivera eller avaktivera funktionen. När funktionen är avaktiverad
visas SMX --- på skärmen.
Tryck på ESC för att spara inställningarna och stänga menyn. Inställningarna sparas automatiskt
och menyn stängs efter 20 s inaktivitet.
Om den här symbolen visas på skärmen är SMX-funktionen aktiverad.
REC: Tankkylningsfunktion
Beskrivning
Om lagringstankens temperatur stiger över angiven maximitemperatur, och solpanelens temperatur
samtidigt är 5°C eller mer lägre än lagringstankens temperatur, startas solpanelens cirkulationspump med
reverserad strömningsriktning, varvid lagringstankens temperatur sjunker till följd av värmeförluster i
solpanelen. Solpanelens cirkulationspump går tills lagringstankens temperatur sjunkit under angiven
maximitemperatur.
Inställning
Öppna menyn TEMP och undermenyn REC. REC OFF visas på skärmen. Fabriksinställning är
avaktiverad.
Tryck på knappen SET. OFF blinkar.
Tryck på knappen SET för att aktivera eller avaktivera funktionen. Fabriksinställning är REC ON.
Tryck på ESC för att spara inställningarna och stänga menyn. Inställningarna sparas automatiskt
och menyn stängs efter 20 s inaktivitet.
Om den här symbolen visas på skärmen är REC-funktionen aktiverad.

SVENSKA
20
C-F: Val av temperaturvisning i °C eller °F
Inställning
Öppna menyn TEMP och undermenyn C-F. C-F °C blinkar.
Tryck på knappen SET. °C blinkar.
Välj °C eller °F med hjälp av knappen +. Fabriksinställning är °C.
Tryck på ESC för att spara inställningarna och stänga menyn. Inställningarna sparas automatiskt
och menyn stängs efter 20 s inaktivitet.
FUN: Extrafunktioner
I menyn FUN görs inställningar för extrafunktioner. Flera extrafunktioner kan vara aktiverade samtidigt.
OBS!
Vissa extrafunktioner kräver en extra ingång eller utgång för anslutning av temperaturgivare, pump eller
magnetventil. Vissa funktioner kan vara avaktiverade i menyn FUN, beroende på systemets utrustning.
Nedanstående poster finns i undermenyn FUN.
DVWG: Funktion för legionellabekämpning 4.6.1
CIRC: Temperaturstyrning av cirkulationspump för varmvatten 4.6.2
BYPR: Överföring av termisk överskottsenergi från lagringstank 4.6.3
DVWG: Funktion för legionellabekämpning
Beskrivning
Om vattentemperaturen varit under 70 °C under 7 dygn, slås tillsatsvärmeanordningen till klockan 01:00
det sjunde dygnet och värmer vattnet till 70 °C, för att undvika tillväxt av legionellabakterier i
lagringstanken.
Inställning
Öppna menyn FUN och undermenyn DVWG. DVWG OFF visas på skärmen. Fabriksinställning är
avaktiverad.
Tryck på knappen SET. OFF blinkar.
Använd knapparna + och - för att aktivera funktionen. DVWG ON blinkar.
Tryck på ESC för att spara inställningarna och stänga menyn. Inställningarna sparas automatiskt
och menyn stängs efter 20 s inaktivitet.
CIRC: Temperaturstyrning av cirkulationspump för varmvatten
Beskrivning
Det går att ansluta en temperaturstyrd extra cirkulationspump för varmvatten till systemets utgång PEn
temperaturgivare måste monteras i returledningen för varmvatten och anslutas till ingång
TCirkulationspumpen P2 startas om temperaturgivaren T4 känner av lägre temperatur än angiven
tillslagstemperatur, och stoppas när temperaturen överskrider angiven frånslagstemperatur.
Fabriksinställning
Börtemperatur för varmvatten är 40°C. Cirkulationspumpen P2 startar vid temperatur (T4) = 35°C och
stoppas vid (T4) = 40°C.
Tillslagsvillkor för cirkulationspump för varmvatten
Cirkulationspumpen för varmvatten kan startas endast om lagringstanktemperaturen (T2) är minst 7°C
högre än angiven varmvattentemperatur.
OBS! För att undvika för stora mätfel ska givaren T4 i returledningen för varmvatten monteras 1,5 m från
lagringstanken. Den här funktionen finns inte i alla system.
Inställning
Öppna menyn FUN och undermenyn CIRC. CIRC --- visas på skärmen. Fabriksinställning är avaktiverad.
