JUMO B 709720.5 User manual
JUMO
PC-Interface USB/SPI
B 709720.5
Betriebsanleitung
Operating manual
Notice de mise en service
2011-05-20/00553148
JUMO

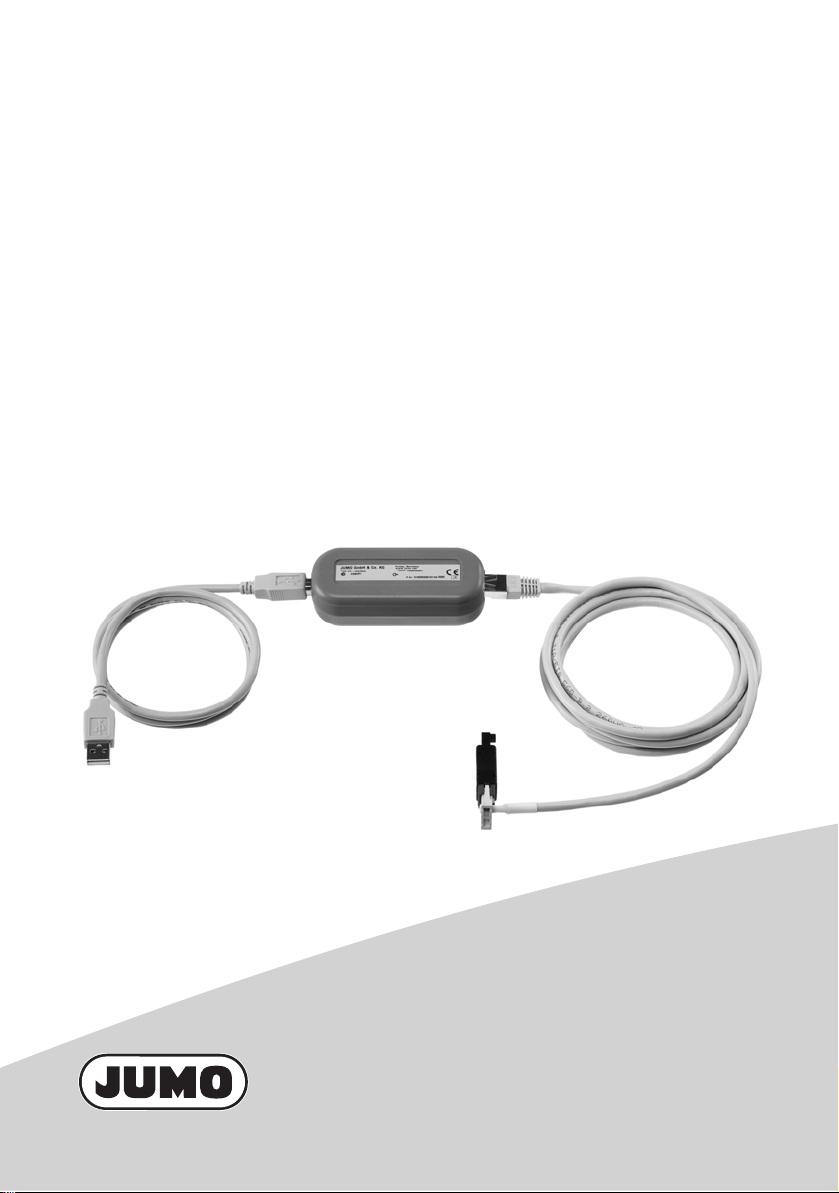

PC-Interface mit USB/SPI-
Umsetzer und Adapter (Buchse)
B 709720.5
Betriebsanleitung
2011-05-20
3
1 Kurzanleitung
1.1 Sicherheitshinweise
Allgemein
Lesen Sie diese Anleitung, bevor Sie das Gerät in Betrieb nehmen. Be-
wahren Sie die Anleitung an einem für alle Benutzer jederzeit zugäng-
lichen Platz auf.
Sollten bei der Inbetriebnahme Schwierigkeiten auftreten, bitten wir
Sie, keine Manipulationen vorzunehmen, die Ihren Gewährleistungs-
anspruch gefährden können!
Bestimmungsgemäße Verwendung
Das PC-Interface mit USB/SPI-Umsetzer ist für die Konfiguration oder
den Abgleich von Messumformern des Typs 70703x geeignet.
Das Interface ist lediglich für eine zeitlich begrenzte Schnittstellenver-
bindung konzipiert. Bitte darauf achten, dass nach dem Setup-Daten-
transfer die Schnittstellenverbindung wieder getrennt wird.
Lieferumfang
• 1 PC-Interface mit USB/SPI-Umsetzer
• 1 USB-Kabel (grau)
• 1 Verbindungskabel Umsetzer/Messumformer (grau)
• 1 Adapter (Buchse)
• 1 Mini-CD mit USB-Treiber
• 1 Betriebsanleitung B 709720.5
1 Kurzanleitung
4

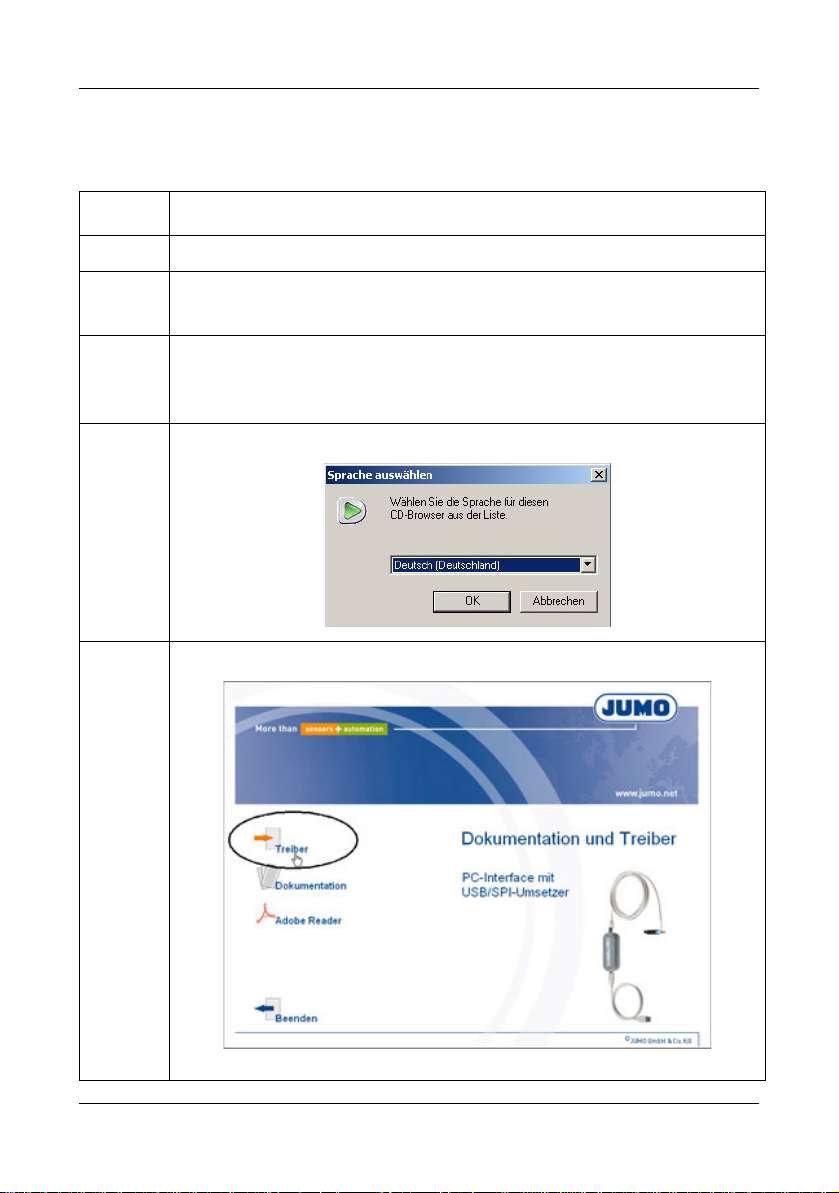

1.2 Treiberinstallation
Schritt Tätigkeit
1 Laptop oder PC einschalten
2 Mini-CD (1) in das CD-Laufwerk einlegen
➥Das Installationsprogramm startet mit der Sprachauswahl.
3 Sollte der Autostart nicht funktionieren, die Datei launch.exe auf
der Mini-CD starten
➥Das Installationsprogramm startet mit der Sprachauswahl.
4 Sprache des Installationsprogramms auswählen
5 Treiber anklicken
➥Der Treiber wird automatisch installiert.
5
1 Kurzanleitung
➥Jetzt kann der Anwender über das Setup-Programm eine Verbin-
dung zum Gerät herstellen.
6 USB-Kabel (2) in die Buchse des Laptop/PC stecken
➥Das Betriebssystem meldet die neu erkannte Hardware.
7 Gerät über den Adapter (3) mit dem Interface verbinden
HINWEIS!
Zur Konfiguration muss der Messumformer mit Spannung
versorgt werden. Steht kein Netzgerät (Speisetrenner) zur
Verfügung, kann der Messumformer zur Konfiguration mit
Hilfe einer 9V-Blockbatterie versorgt werden.
Die Setup-Schnittstelle darf nur kurzzeitig (zur Konfigurati-
on) verwendet werden. Ein Dauerbetrieb ist nicht gestattet.
Schritt Tätigkeit
1 Kurzanleitung
6
1.3 Hardware-Voraussetzungen
• CD-ROM Laufwerk
• freie USB-Schnittstelle
1.4 Software-Voraussetzungen
• Microsoft Windows 2000, XP, Vista oder
Windows 7 (32 Bit und 64 Bit)1
1.5 Technische Daten
1Microsoft und Windows sind eingetragene Warenzeichen der Microsoft Cor-
poration
Spannungsversorgung DC 5 V (USB Bus powered)
Leistungsaufnahme < 0,5 W
Galvanische Trennung DC 50 V
Umwelteinflüsse
Umgebungstemperaturbereich 0 ... 50 °C
Lagertemperaturbereich -20 ... +70 °C
Klimafestigkeit 93 % rF ohne Betauung
Elektromagnetische Verträglichkeit
Störaussendung EN 55022, Klasse B
Störfestigkeit EN 55024
Gewicht
USB/SPI-Umsetzer ca. 55 g
Kabel ca. 100 g
Gehäuse
Material Polycarbonat
Farbe RAL 7001, Silbergrau
JUMO GmbH & Co. KG
Moritz-Juchheim-Straße 1
36039 Fulda, Germany
Technischer Support Deutschland:
Telefon:
Telefax:
E-Mail:
Internet:
+49 661 6003-727
+49 661 6003-508
www.jumo.net
Telefon:
Telefax:
E-Mail:
+49 661 6003-300
oder -653 oder -899
+49 661 6003-881729
Lieferadresse:
Mackenrodtstraße 14
36039 Fulda, Germany
Postadresse:
36035 Fulda, Germany
JUMO Mess- und Regelgeräte Ges.m.b.H
Pfarrgasse 48
1232 Wien, Austria
Technischer Support Österreich:
Telefon:
Telefax:
E-Mail:
Internet:
+43 1 610610
+43 1 6106140
www.jumo.at
Telefon:
Telefax:
E-Mail:
+43 1 610610
+43 1 6106140
JUMO Mess- und Regeltechnik AG
Laubisrütistrasse 70
8712 Stäfa, Switzerland
Technischer Support Schweiz:
Telefon:
Telefax:
E-Mail:
Internet:
+41 44 928 24 44
+41 44 928 24 48
www.jumo.ch
Telefon:
Telefax:
E-Mail:
+41 44 928 24 44
+41 44 928 24 48
JUMO

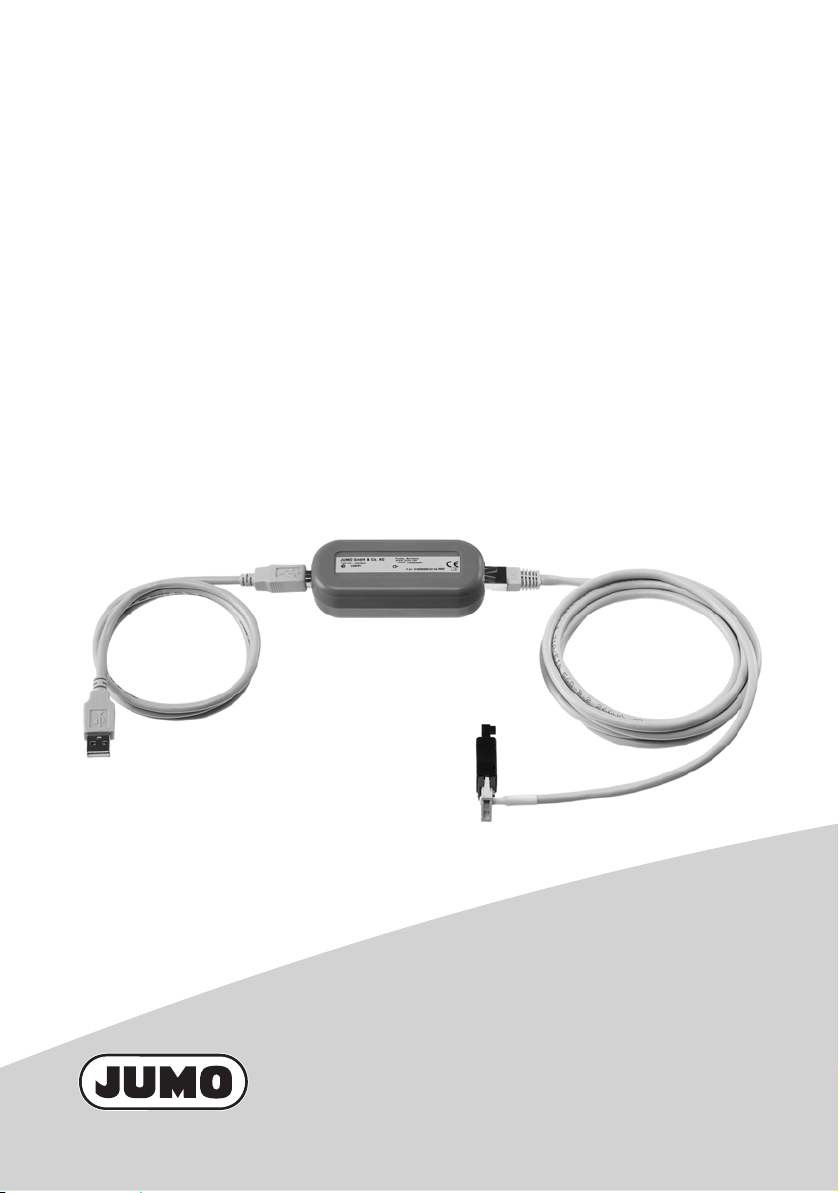

PC interface with USB/SPI
converter and adapter (socket)
B 709720.5
Operating Manual
2011-05-20
3
1 Brief instructions
1.1 Safety information
General information
Please read this manual before commissioning the device. Keep the
manual in a place accessible to all users at all times.
If difficulties occur during commissioning, please refrain from carrying
out any manipulations that could jeopardize your warranty rights.
Intended Use
The PC interface with USB/SPI converter is suitable for the configura-
tion or the calibration of transmitter, type 70703x.
The interface is only designed for a time-limited interface connection.
Please ensure that the interface connection is disconnected after the
setup data transfer.
scope of delivery
• 1 PC interface with USB/SPI converter
• 1 USB cable (gray)
• 1 Connection cable, converter/transmitter (gray)
• 1 Adapter (socket)
• 1 Mini-CD with USB driver
• 1 Operating manual B 709720.5
1 Brief instructions
4

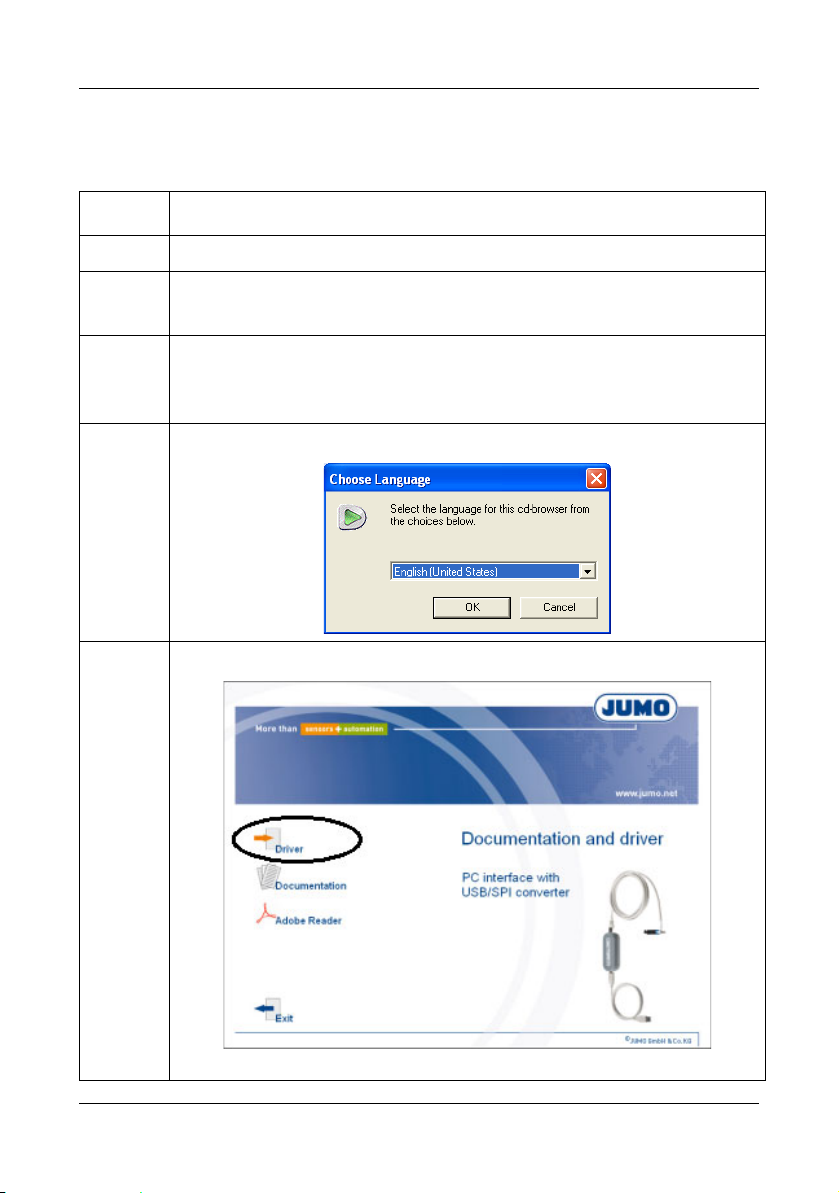

1.2 Driver installation
Step Activity
1 Switch on the laptop or PC
2 Insert the Mini-CD (1) into the CD drive
➥The installation program starts with the language selection.
3 If installation is not started automatically, start the launch.exe file
on the Mini-CD.
➥The installation program starts with the language selection.
4 Select the language for the installation program
5 Click on the driver
➥The driver is automatically installed.
5
1 Brief instructions
➥Now the user can establish a connection to the device using the set-
up program.

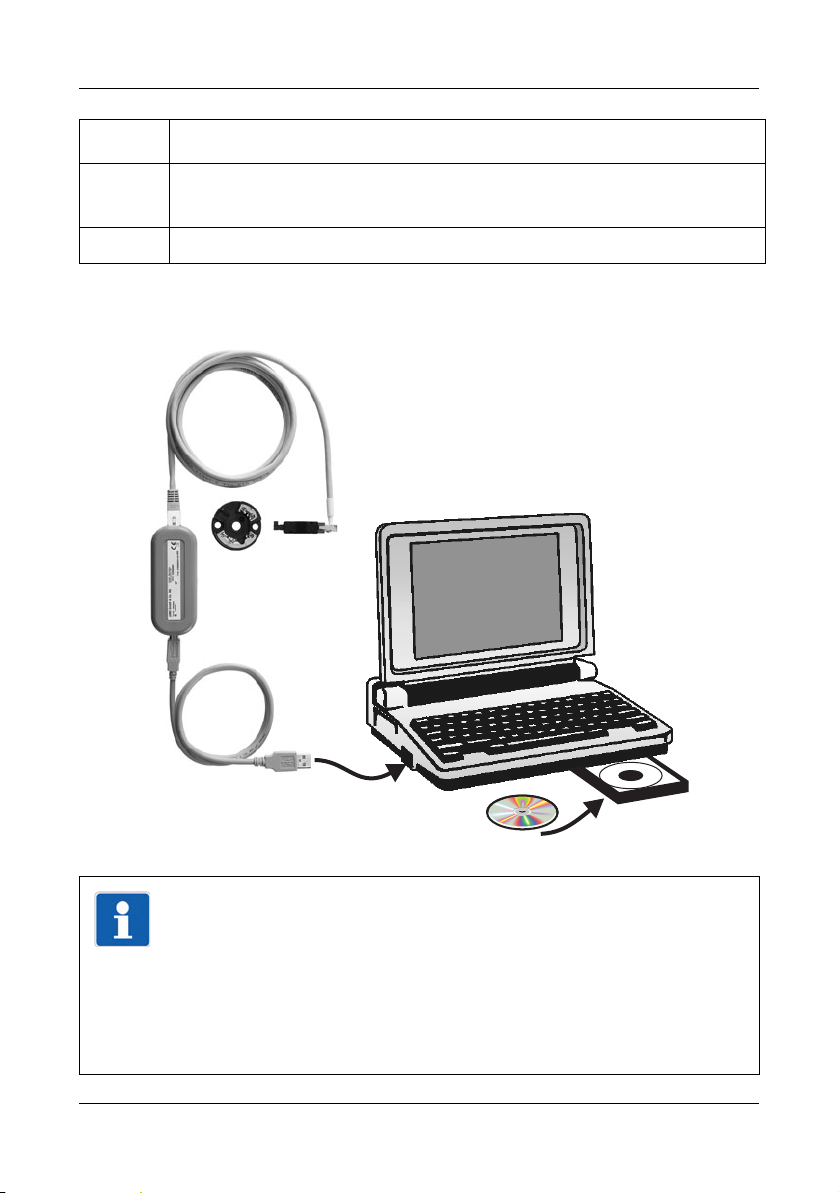

6 Connect the USB cable (2) to the laptop/PC socket
➥The operating system indicates the new hardware detected.
7 Connect the device to the interface via the adapter (3)
TIP!
For configuration, ensure that voltage is supplied to the
transmitter. If no power pack (isolating amplifier) is avail-
able, the transmitter can be supplied for configuration by
means of a 9V monobloc battery.
Only use the setup interface for a short period (for configu-
ration). Permanent operation is not permitted.
Step Activity
1 Brief instructions
6
1.3 Required hardware
• CD-ROM drive
• free USB interface
1.4 Required software:
• Microsoft Windows 2000, XP, Vista or
Windows 7 (32 Bit and 64 Bit)1
1.5 Technical data
1Microsoft and Windows are registered trademarks of Microsoft Corporation.
Voltage supply DC 5 V (USB Bus powered)
Power consumption < 0.5 W
Electrical isolation DC 50 V
Environmental influences
Ambient temperature range 0 ... 50 °C
Storage temperature range -20 ... +70 °C
Environmental performance 93 % rel.hum. without condensa-
tion
Electromagnetic compatibility
emitted interference EN 55022, class B
interference resistance EN 55024
Weight
USB/SPI converter approx. 55 g
Cable approx. 100 g
Case
Material Polycarbonate
Color RAL 7001, silver gray
JUMO GmbH & Co. KG
Street address:
Moritz-Juchheim-Straße 1
36039 Fulda, Germany
Delivery address:
Mackenrodtstraße 14
36039 Fulda, Germany
Postal address:
36035 Fulda, Germany
Phone: +49 661 6003-0
Fax: +49 661 6003-607
e-mail: m[email protected]
Internet: www.jumo.net
JUMO Instrument Co. Ltd.
JUMO House
Temple Bank, Riverway
Harlow, Essex CM20 2DY, UK
Phone: +44 1279 635533
Fax: +44 1279 635262
e-mail: [email protected]o.uk
Internet: www.jumo.co.uk
JUMO Process Control, Inc.
8 Technology Boulevard
Canastota, NY 13032, USA
Phone: 315-697-JUMO
1-800-554-JUMO
Fax: 315-697-5867
e-mail: info@jumo.us
Internet: www.jumo.us
JUMO
Interface pour PC
avec convertisseur USB/SPI
et adaptateur (connecteur femelle)
B 709720.5
Notice de mise en service
2011-05-20
