Jupiter 260 000 User manual

DE Gebrauchsanleitung Fruchtpress-Vorsatz
EN Operating Instructions Fruit Press Attachment
FR Mode d’emploi de l’adaptateur presse à fruits
IT Istruzioni per l’uso del pressafrutta
NL Gebruikshandleiding vruchtenpersopzetstuk
DA Brugsvejledning saftpresser-forsats
SV Bruksanvisning fruktpress
NO Bruksanvisning for fruktpresse-ekstrautstyr

Gebrauchsanleitung Fruchtpress-Vorsatz
2 Technische Änderungen vorbehalten, alle Angaben ohne Gewähr.
DE
Herzlichen Glückwunsch zum Kauf Ihres neuen
JUPITER-Küchengeräts. Sie haben sich für ein
hochwertiges und modernes Küchengerät entschieden.
Weitere Informationen zu diesem und zu weiteren Pro-
dukten finden Sie im Internet auf www.jupiter-gmbh.de.
Dieser Vorsatz ist ein Zusatz für den Universalwolf-Vorsatz
am Systemantrieb. Er dient zum Pressen von markhaltigem
Saft aus Obst, Blatt-, Wurzel-, Knollengemüse und allen
Arten von Beeren in haushaltsüblichen Mengen im Haus-
halt oder in haushaltsähnlichen, nichtgewerblichen An-
wendungen bestimmt.
Haushaltsähnliche Anwendungen umfassen z. B. die
Verwendung in Mitarbeiterküchen von Läden, Büros,
landwirtschaftlichen und anderen gewerblichen Betrieben,
kleinen Hotels und ähnlichen Wohneinrichtungen.Verwen-
den Sie das Gerät nur für haushaltsübliche Verarbeitungs-
mengen und -zeiten. Das Gerät ist wartungsfrei.
Diese Gebrauchsanleitung ist nur zusammen mit
der Gebrauchsanleitung des passenden Universal-
wolf-Vorsatzes und des zugehörigen Systemantriebs
gültig.
Fruchtpress-
Vorsatz
Universalwolf-
Vorsatz
Zugehöriger
Systemantrieb
260 000 1) 862 200
Größe 5 862 XXX
260 005 2)
264 000 1) 885 200
Größe 8 885 XXX
264 005 2)
1) Graue Auslaufschale
2) Transparente Auslaufschale
Lesen Sie vor der Inbetriebnahme des Geräts alle drei
Gebrauchsanleitungen und besonders die Sicherheits-
hinweise aufmerksam.
Bewahren Sie die Gebrauchsanleitung sorgfältig und im-
mer mit dem Gerät auf.
Wichtige Hinweise für Ihre Sicherheit
VORSICHT Verletzungsgefahr durch rotierende Teile!
• Nicht bei laufendem Motor in den Vorsatz greifen.
• Führen Sie das Pressgut niemals von Hand zu. Verwen-
den Sie immer den Stopfer.
• Der Fruchtpress-Vorsatz darf nur komplett am Univer-
salwolf-Vorsatz montiert und mit aufgeschraubtem Ver-
schlussring Gbetrieben werden.
• Betrieb nur ohne Lochscheibe und Messer des Universal-
wolf-Vorsatzes!
• Kinder dürfen das Gerät nicht benutzen.Auch nicht zum
Spielen.
• Dieses Gerät kann von Personen mit eingeschränkten
physischen, sensorischen oder geistigen Fähigkeiten
oder einem Mangel an Erfahrung und/oder Wissen ver-
wendet werden, wenn sie beaufsichtigt werden oder
bezüglich des sicheren Gebrauchs des Geräts unter-
wiesen wurden und die daraus resultierenden Gefahren
verstanden haben.
• Reparaturen am Gerät dürfen nur durch den JUPITER-
Kundendienst ausgeführt werden.

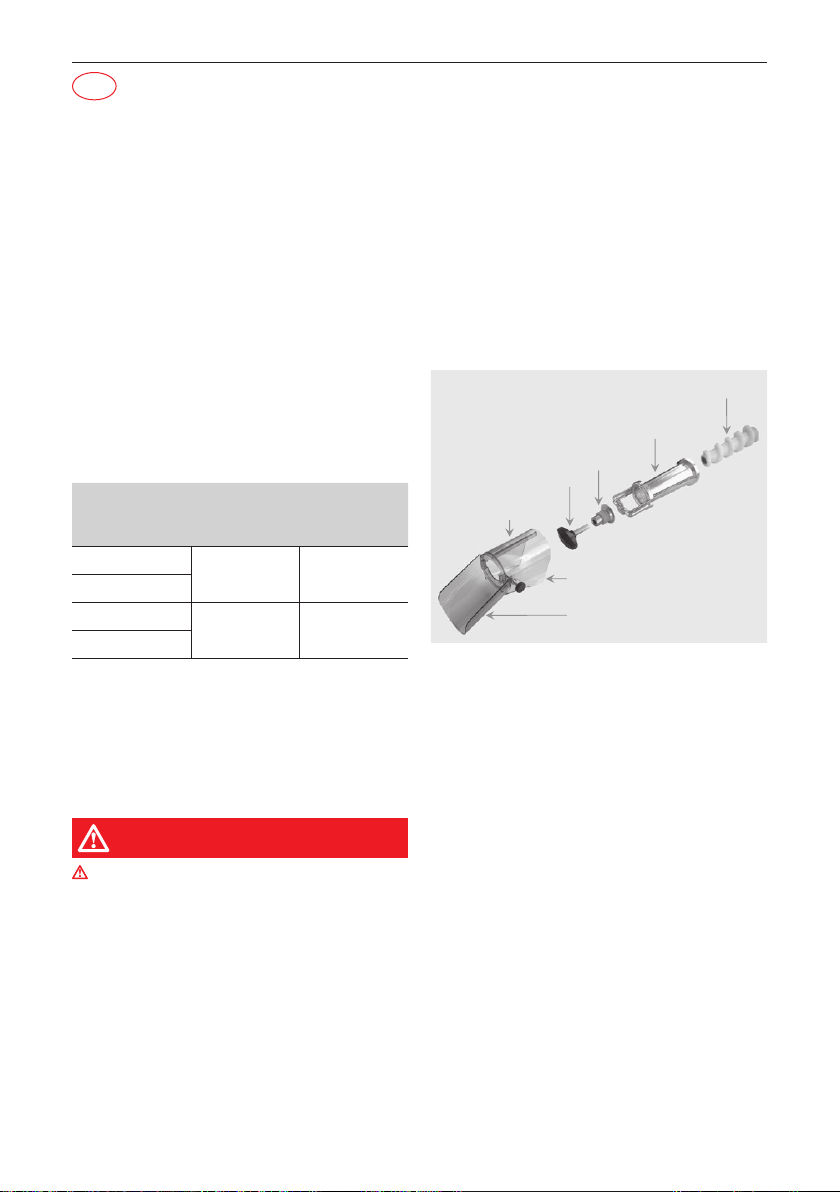

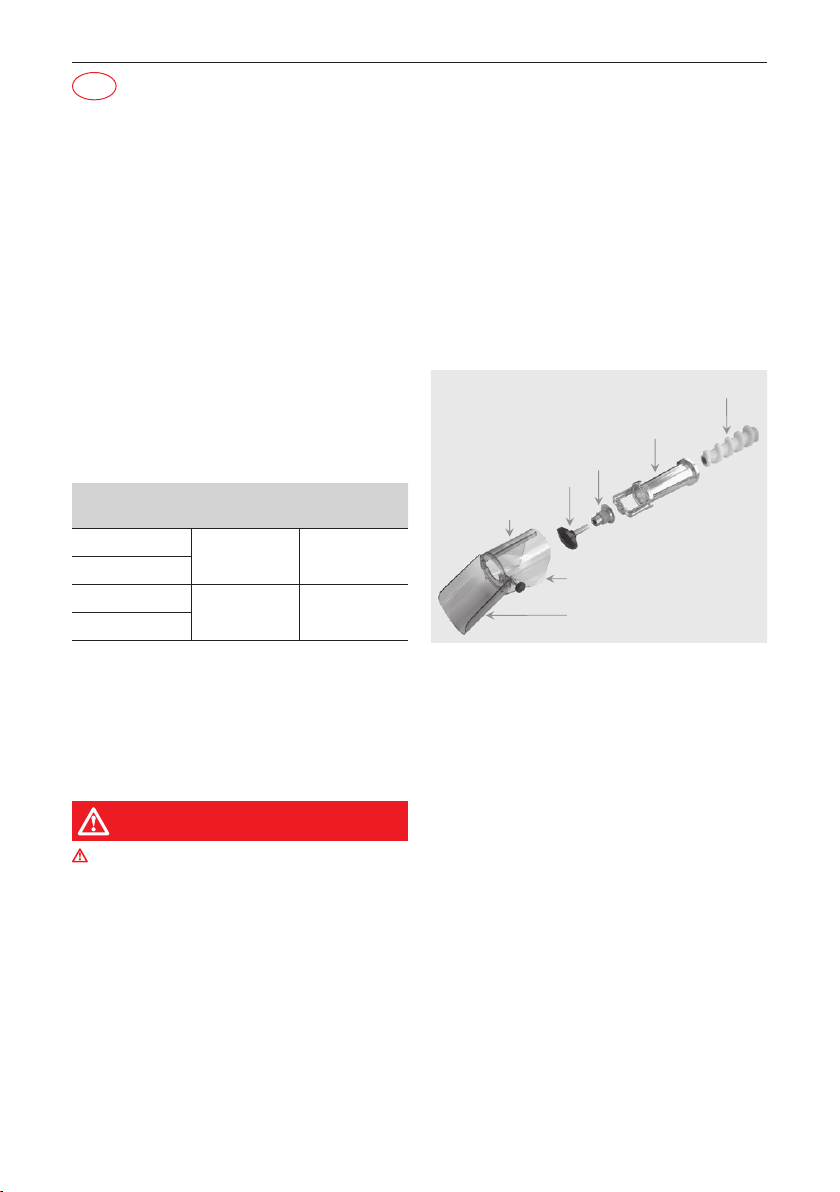

Lieferumfang
• Auslaufschale A(Kunststoff) mit Rändelschraube
• Flügelstellschraube B
• Gummifederverschluss C
• Pressmantel D(verzinntes Stahlblech)
• Pressschnecke E(Kunststoff)
• Gebrauchsanleitung
E
D
C
B
A
Saftausgabe
Tresterauswurf
Demontage vor der ersten Inbetriebnahme
Der Fruchtpress-Vorsatz wird montiert geliefert. Demon-
tieren Sie den Vorsatz zur Reinigung vor der ersten Inbe-
triebnahme.
• Lösen Sie die Rändelschraube der Auslaufschale Aund
ziehen Sie die Auslaufschale vom Pressmantel Dab.
• Schrauben Sie die Flügelstellschraube Bso weit aus dem
Bügel des Pressmantels Dheraus, bis Sie den Gummife-
derverschluss Centnehmen können.
• Drücken Sie die Pressschnecke Eaus dem Pressmantel
heraus D.
Montage am Universalwolf-Vorsatz
TIPP: Die Montage erfolgt am besten, wenn der Univer-
salwolf-Vorsatz komplett montiert und am Systemantrieb
aufgesetzt ist (siehe Gebrauchsanleitungen Universal-
wolf-Vorsatz und Systemantrieb).
• Schrauben Sie den Verschlussring Gam Universal-
wolf-Vorsatz ab.

Technische Änderungen vorbehalten, alle Angaben ohne Gewähr. 3
6
2
G
5
7
3
4
X
1

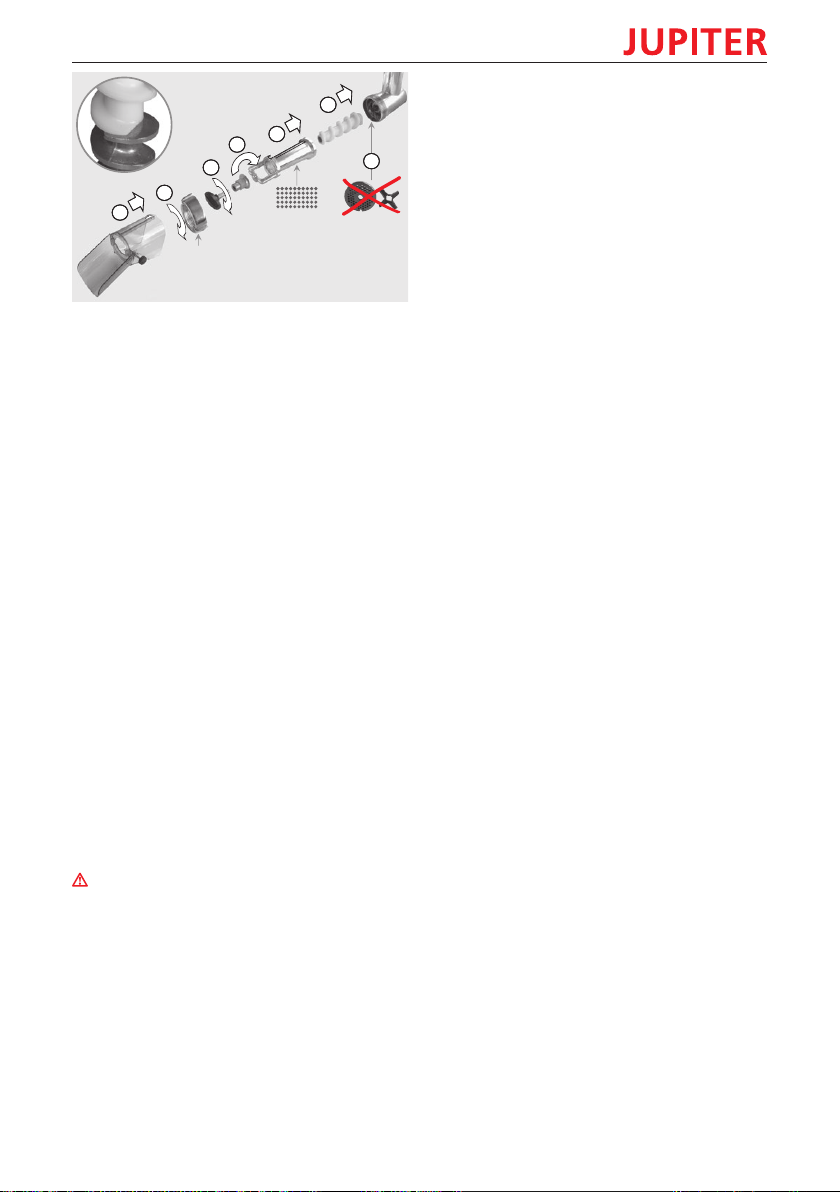

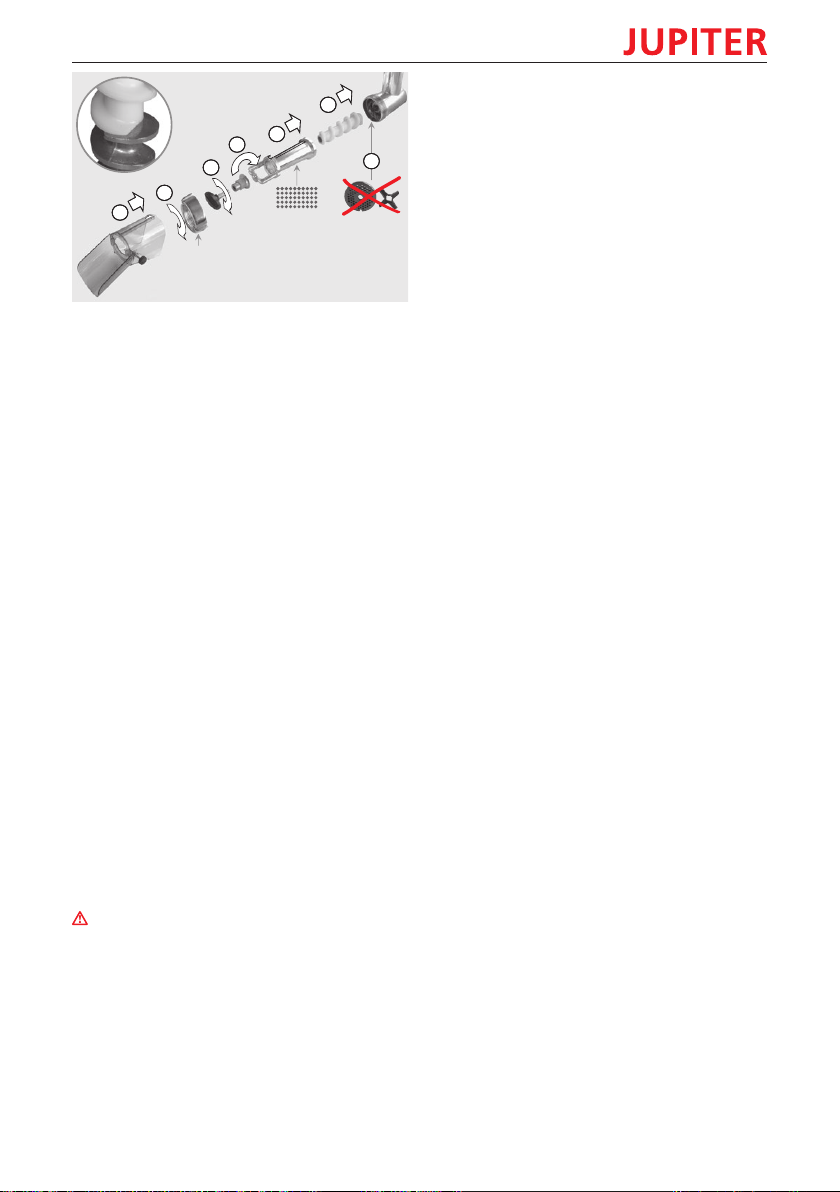

1 Entfernen Sie die Lochscheibe und das Messer!
2 Stecken Sie die Pressschnecke Eso auf die Schnecke des
Universalwolf-Vorsatzes, dass beide eine durchgehende
Spirale bilden (Detail X).
3 Setzen Sie den Gummifederverschluss Cin den Bügel
des Pressmantels D.
WICHTIG: Die Blechscheibe des Gummifederverschlus-
ses muss die Öffnung des Pressmantels abdecken.
4 Schrauben Sie die Flügelstellschraube Bso weit ein,
dass der Gummifederverschluss Cleicht an der Öffnung
des Pressmantels Danliegt.
WICHTIG: Das Gewinde der Flügelstellschraube muss in
der Bohrung des Gummifederverschlusses sitzen.
5 Setzen Sie den kompletten Pressmantel in den Gewin-
deflansch des Universalwolf-Vorsatzes ein.
WICHTIG:
- Die lange Nut des Pressmantels muss nach oben zei-
gen, das Sieb des Pressmantels nach unten.
- Die Aussparung im Flansch des Pressmantels muss
auf der Nase im Gewindeflansch des Universal-
wolf-Vorsatzes sitzen!
6 Schrauben Sie den Verschlussring Gim Uhrzeigersinn
auf den Gewindeflansch des Universalwolf-Vorsatzes
und ziehen ihn von Hand an.
7 Schieben Sie die Auslaufschale Abis zum Anschlag auf
den Bügel des Pressmantels D(Pfeil zeigt auf die Nut
des Pressmantels) und arretieren Sie die Auslaufschale
mit der Rändelschraube.
Pressgut verarbeiten
VORSICHT Verletzungsgefahr durch rotierende Teile!
• Nicht bei laufendem Motor in den Vorsatz greifen.
• Führen Sie das Pressgut niemals von Hand zu. Verwen-
den Sie immer den Stopfer.
• Der Fruchtpress-Vorsatz darf nur komplett am Univer-
salwolf-Vorsatz montiert und mit aufgeschraubtem Ver-
schlussring Gbetrieben werden.
• Betrieb nur ohne Lochscheibe und Messer des Universal-
wolf-Vorsatzes!
• Vor dem ersten Gebrauch reinigen Sie alle Bestandteile
des Vorsatzes gründlich (siehe Abschnitt Reinigung).
• Bedienung Universalwolf-Vorsatz und Systemantrieb
siehe entsprechende Gebrauchsanleitungen.
• Stellen Sie je einen Behälter unter die Saftausgabe
(größerer Behälter) und den Tresterauswurf (kleinerer
Behälter).
• Füllen Sie das zu verarbeitende Pressgut portionsweise
in die Einfüllöffnung des Universalwolf-Vorsatzes ein.
Schieben Sie mit dem Stopfer nach.
INFO: Übermäßiges Stopfen beschleunigt nicht die Ver-
arbeitung.
Einstellung der Flügelstellschraube
Der Pressdruck wird durch den Gummifederverschluss wei-
testgehend automatisch reguliert.
• Passen Sie den Pressdruck durch Ein- bzw. Ausdrehen der
Flügelstellschraube entsprechend dem Pressgut an.
• Lockern Sie die Flügelstellschraube, wenn Saft im Einfüll-
trichter nach oben steigt.
Hilfreiche Tipps für die Verarbeitung
• Johannisbeeren können Sie mit Stielen verarbeiten.
Stein- und Kernobst müssen Sie vorher entkernen. Stiele,
Kernchen, Haut usw. werden von Saft und Mark auto-
matisch getrennt.
• Schneiden Sie große Früchte und Gemüsestücke vor
dem Verarbeiten in passende Streifen.
• Wenn der Trester noch feucht erscheint, pressen Sie ihn
nochmals.
• Bei langfasrigem Pressgut, wie z. B. Rhabarber oder
Brennnessel, lassen Sie die Flügelstellschraube bzw. den
Gummifederverschluss offen.
• Trinkfertigen, naturtrüben Saft erhalten Sie, wenn Sie
den markhaltigen Dicksaft durch ein Feinsieb seihen.
Reinigung
HINWEIS Beschädigung durch Spülmaschine!
Vorsätze sind nicht spülmaschinengeeignet. Reinigen Sie
die Vorsätze nur mit lauwarmem Wasser und Spülmittel.
• Nehmen Sie den Vorsatz vor dem Reinigen vom Univer-
salwolf-Vorsatz ab.
• Demontieren Sie den Fruchtpress-Vorsatz und reinigen
Sie ihn mit lauwarmem Wasser und Spülmittel.
• Trocknen Sie alle Teile gut ab.
• Reiben Sie den Pressmantel mit etwas Speiseöl oder
-fett ein.
Aufbewahrung
Bewahren Sie das Gerät in der Originalverpackung, tro-
cken, staubfrei, kühl und für Kinder unzugänglich auf.

Operating Instructions Fruit Press Attachment
4 Subject to technical changes without notice; no responsibility is accepted for the accuracy of this information.
EN
Congratulations on the purchase of your new
JUPITER kitchen appliance. You have chosen a
high-quality, modern appliance. Further information
on this and other products is available on our website
at www.jupiter-gmbh.de.
This attachment is an add-on for the universal mincer at-
tachment on the drive unit. It is used to press pulpy juice
from fruit, from leafy, root and tuber vegetables and from
all types of berries in normal domestic quantities in a do-
mestic environment or in domestic-like, non-commercial
applications.
Domestic-like applications include, for example, use in
staff break rooms in shops, offices, agricultural and other
commercial businesses, small hotels and similar residen-
tial facilities. Only use the appliance for normal domestic
processing quantities and periods of time.The appliance is
maintenance-free.
These operating instructions are only valid when used
in conjunction with the operating instructions of the
appropriate universal mincer attachment and the as-
sociated drive unit.
Fruit press
attachment
Universal
mincer
attachment
Associated
drive unit
260 000 1) 862 200
Size 5 862 XXX
260 005 2)
264 000 1) 885 200
Size 8 885 XXX
264 005 2)
1) Grey outlet unit
2) Transparent outlet unit
Please read all three sets of operating instructions
and, in particular, the safety notes, before using the
appliance for the first time.
Keep the operating instructions safe and always store
them with the appliance.
Important safety notes
CAUTION Rotating parts can cause injury!
• Never put your hand into the attachment when the mo-
tor is running.
• Never push the food to be juiced into the appliance by
hand. Always use the pusher.
• The fruit press attachment may only be operated when it
is completely assembled on the universal mincer attach-
ment and the sealing ring Gis screwed on tight.
• Do not operate with the perforated disc and blade of
the universal mincer attachment still assembled!
• Children should not use the appliance. They should not
play with it either.
• This appliance may be used by persons with physical,
sensory or mental disabilities, or by those who lack ex-
perience and/or knowledge, if they are supervised or
have been instructed in the safe use of the appliance
and have understood the dangers involved.
• The appliance may only be repaired by JUPITER
customer service.

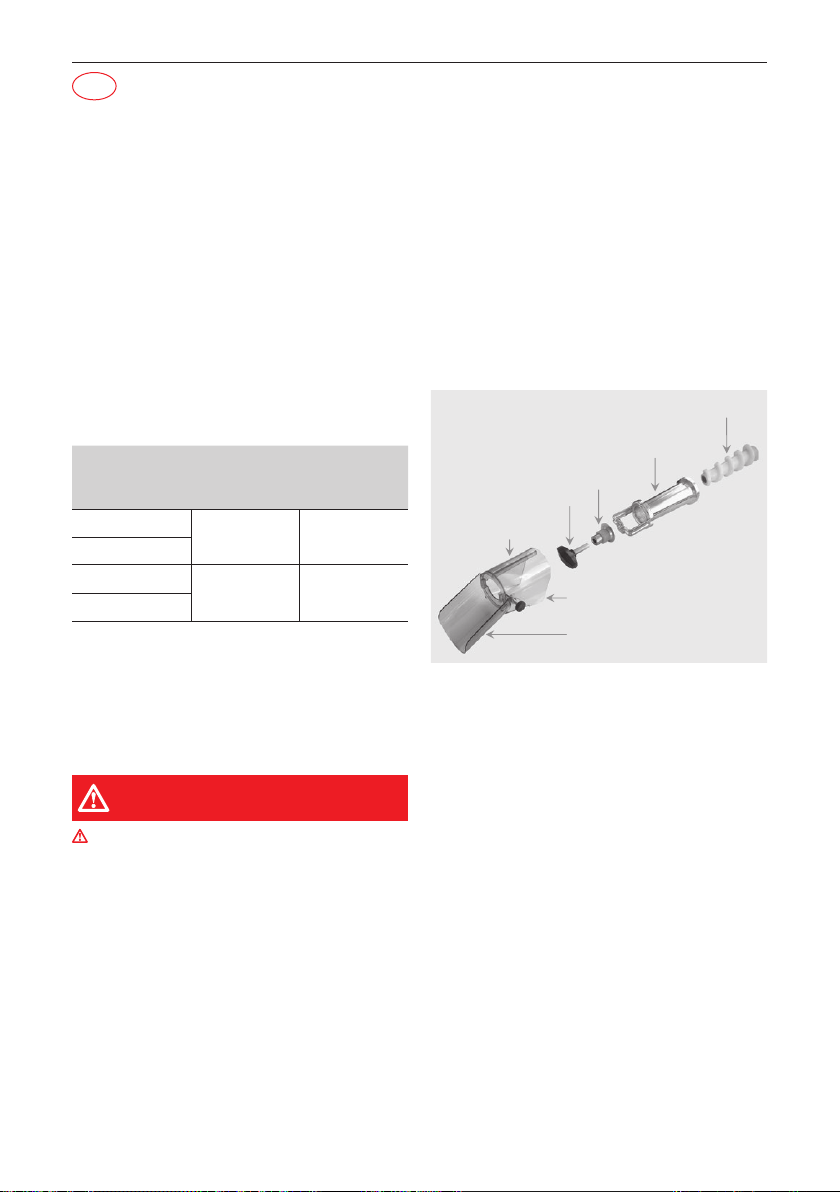

Scope of delivery
• Outlet unit A(plastic) with knurled screw
• Adjusting screw B
• Rubber spring closure C
• Press sleeve D(tin-plated sheet metal)
• Squeezing screw E(plastic)
• Operating instructions
E
D
C
B
A
Juice outlet
Pulp outlet
Disassembly before first use
The fruit press attachment is supplied assembled. Disas-
semble and clean the attachment before first use.
• Loosen the knurled screw of the outlet unit Aand pull
the outlet unit from the press sleeve D.
• Screw the adjusting screw Bout of the frame of the
press sleeve Das far as required until you can remove
the rubber spring closure C.
• Press the squeezing screw Efrom the press sleeve D.
Assembly on the universal mincer attachment
TIP: The assembly works best when the universal mincer
attachment is completely assembled and set up on the
drive unit (see Operating Instructions Universal Mincer
Attachment and Drive Unit).
• Unscrew the sealing ring Gfrom the universal mincer
attachment.

Subject to technical changes without notice; no responsibility is accepted for the accuracy of this information. 5
6
2
G
5
7
3
4
X
1
1 Remove the perforated disc and the blade!
2 Connect the squeezing screw Eto the screw of the uni-
versal mincer attachment so that together they form a
consistent spiral (detail X).
3 Place the rubber spring closure Cin the frame of the
press sleeve D.
IMPORTANT: The metal disc of the rubber spring closure
must cover the opening of the press sleeve.
4 Screw the adjusting screw Bin so far that the rubber
spring closure Clies gently against the opening of the
press sleeve D.
IMPORTANT: The thread of the adjusting screw must sit
in the borehole of the rubber spring closure.
5 Insert the complete press sleeve into the threaded
flange of the universal mincer attachment.
IMPORTANT:
- The long groove of the press sleeve must face up-
wards, while the sieve of the press sleeve faces down-
ward.
- The recess in the flange of the press sleeve must sit
on the small raised area in the threaded flange of the
universal mincer attachment.
6 Screw the sealing ring Gclockwise onto the threaded
flange of the universal mincer attachment and tighten
by hand.
7 Push the outlet unit Athrough to the end stop on the
frame of the press sleeve D(arrow points to the groove
of the press sleeve) and lock the outlet unit with the
knurled screw.
Processing the food to be juiced
CAUTION Rotating parts can cause injury!
• Never put your hand into the attachment when the mo-
tor is running.
• Never push the food to be juiced into the appliance by
hand. Always use the pusher.
• The fruit press attachment may only be operated when it
is completely assembled on the universal mincer attach-
ment and the sealing ring Gis screwed on tight.
• Do not operate with the perforated disc and blade of
the universal mincer attachment still assembled!
• Before using for the first time, thoroughly clean all parts
of the attachment (see section Cleaning).
• For information on using the universal mincing attach-
ment and drive unit see the corresponding operating
instructions.
• Place one container under the juice outlet (larger con-
tainer) and the other under the pulp outlet (smaller
container).
• Insert the food to be juiced into the filling opening of
the universal mincer in portions. Push it down using the
pusher.
INFO: Excessive pushing does not speed the process up.
Setting the adjusting screw
The pressing pressure is regulated, largely automatically,
by the rubber spring closure.
• Adjust the pressing pressure by screwing the adjusting
screw in and out to suit the food to be juiced.
• Loosen the adjusting screw, if juice rises upward in the
filling hopper.
Helpful tips for processing
• Currants can be processed with the stems. Stone and pit
fruit must be pitted beforehand. Stems, pips, skins etc.
are automatically separated from the juice.
• Cut large fruits and vegetables into appropriately sized
strips before processing.
• If the pulp still appears wet, press it again.
• For long-fibred food, such as rhubarb and nettles, leave
the adjusting screw or the rubber spring closure open.
• Ready-to-drink, naturally cloudy juices can be made by
straining the thick, pulpy juice through a fine sieve.
Cleaning
NOTE Dishwasher can cause damage!
Attachments are not dishwasher-safe. Only clean the at-
tachments using lukewarm water and washing-up liquid.
• Remove the attachment from the universal mincer at-
tachment before cleaning.
• Disassemble the fruit press attachment and clean it with
lukewarm water and washing-up liquid.
• Dry all the parts well.
• Rub a little cooking oil or fat onto the press sleeve.
Storage
Store the appliance in its original packaging, in a dry, dust-
free and cool place that is out of reach of children.

Mode d’emploi de l’adaptateur presse à fruits
6 Toutes les données sont sans garantie et sous réserve de modifications techniques..
FR Félicitations pour votre achat de ce nouvel ap-
pareil ménager JUPITER. Avec lui, vous avez
choisi un appareil de qualité et moderne. Vous trouve-
rez plus d'informations à son sujet et sur nos autres
produits sur Internet à l'adresse www.jupiter-gmbh.de.
Cet adaptateur vient en complément de l'adaptateur mou-
linette universelle du bloc moteur. Il sert à presser fruits,
légumes à feuilles, racines, tubercules ou toutes sortes de
baies en jus concentré en quantités usuelles d'un usage privé
ou d'applications similaires autres que professionnelles.
Les applications d'un usage privé incluent par exemple
une utilisation dans les cuisines des employés de bou-
tiques, bureaux, exploitations agricoles et autres lieux de
travail, les petits hôtels et infrastructures similaires. N'uti-
lisez cet appareil que pour des quantités et des durées
habituelles à un usage privé. L'appareil est sans entretien.
Ce mode d'emploi n'a de valeur que conjointement au
mode d'emploi de l'adaptateur moulinette universelle
adapté et celui du bloc moteur qui leur correspondent.
Adaptateur
presse à fruits
Adaptateur
moulinette
universelle
Bloc moteur
correspondant
260 000 1) 862 200
Taille 5 862 XXX
260 005 2)
264 000 1) 885 200
Taille 8 885 XXX
264 005 2)
1) Bol d'écoulement gris
2) Bol d'écoulement transparent
Avant d'utiliser cet appareil pour la première fois,
lisez les trois modes d'emploi ainsi que les consignes
de sécurité avec attention.
Conservez le mode d'emploi avec soin et toujours avec
l'appareil.
Instructions importantes
pour votre sécurité
ATTENTION Risque de blessures sur les pièces
en rotation !
• Ne saisissez pas l'adaptateur quand le moteur est en
marche.
• Ne guidez jamais l'aliment à presser à la main. Utilisez
toujours le poussoir.
• Ne faites fonctionner l'adaptateur presse à fruits que
lorsque celui-ci est monté entièrement sur l'adaptateur
moulinette universelle et doté de la bague de verrouil-
lage G.
• Fonctionne uniquement sans le disque perforé et le cou-
teau de l'adaptateur moulinette universelle !
• Les enfants ne doivent pas utiliser l'appareil. Même
pour jouer.
• Cet appareil ne peut être utilisé par des personnes
souffrant de capacités physiques, sensorielles ou men-
tales déficientes, ou manquant d'expérience et/ou de
connaissance que sous surveillance ou après avoir reçu
les instructions nécessaires sur l'appareil et compris les
risques potentiels de son utilisation.
• Seul le service après-vente de JUPITER est habilité à
effectuer des réparations sur l'appareil.

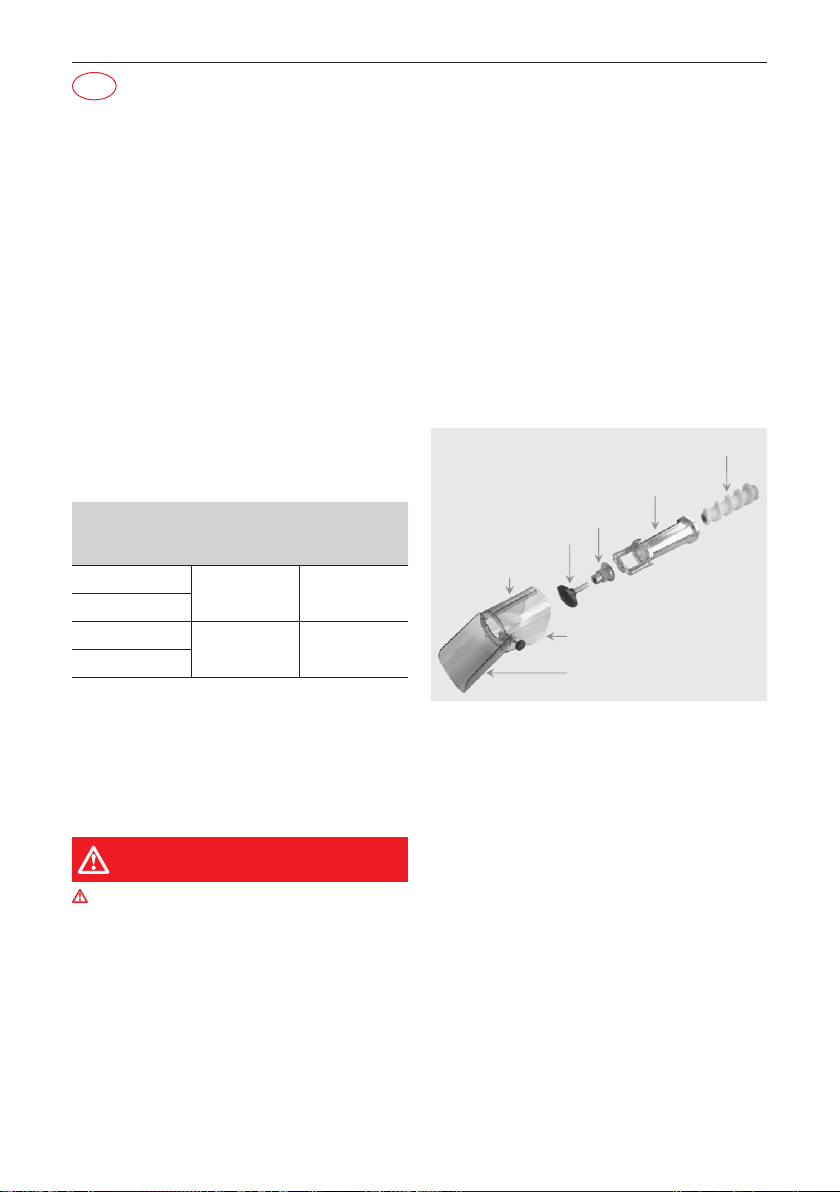

Éléments fournis
• Bol d'écoulement A(plastique) avec vis à tête moletée
• Vis de réglage à oreilles B
• Verrou à ressort en caoutchouc C
• Enveloppe de pressage D(acier étamé)
• Vis sans fin à presser E(plastique)
• Mode d'emploi
E
D
C
B
A
Bec d'écoulement du jus
Bec d'écoulement de la pulpe
Démontage avant la première mise en service
L'adaptateur presse à fruits est livré monté. Démontez
l'adaptateur à des fins de nettoyage avant la première
mise en service.
• Dévissez la vis à tête moletée du bol d'écoulement Aet
retirez le bol d'écoulement de l'enveloppe de pressage D.
• Dévissez suffisamment la vis de réglage à oreilles Bdu
crochet de l'enveloppe de pressage Dde sorte à pouvoir
retirer le verrou à ressort en caoutchouc C.
• Repoussez la vis sans fin à presser Ehors de l'enveloppe
de pressage D.
Montage sur l'adaptateur moulinette uni-
verselle
ASTUCE : le plus judicieux est de procéder au montage
lorsque l'adaptateur moulinette universelle est entiè-
rement monté et posé sur le bloc moteur (voir modes
d'emploi de l'adaptateur moulinette universelle et du
bloc moteur).
• Dévissez la bague de verrouillage Gde l'adaptateur
moulinette universelle.

Toutes les données sont sans garantie et sous réserve de modifications techniques. 7
6
2
G
5
7
3
4
X
1
1 Retirez le disque perforé et le couteau !
2 Insérez la vis sans fin à presser Esur la vis sans fin de
l'adaptateur moulinette universelle de sorte que les
deux vis forment une spirale continue (détail X).
3 Posez le verrou à ressort en caoutchouc Cdans le cro-
chet de l'enveloppe de pressage D.
IMPORTANT : le disque en tôle du verrou à ressort en caout-
chouc doit recouvrir l'orifice de l'enveloppe de pressage.
4 Vissez la vis de réglage à oreilles Bjusqu'à ce que le
verrou à ressort en caoutchouc Crepose légèrement sur
l'orifice de l'enveloppe de pressage D.
IMPORTANT : le filetage de la vis de réglage à oreilles doit
se loger dans l'alésage du verrou à ressort en caoutchouc.
5 Insérez toute l'enveloppe de pressage dans la bride file-
tée de l'adaptateur moulinette universelle.
IMPORTANT :
- la longue rainure de l'enveloppe de pressage doit être
orientée vers le haut et son tamis vers le bas.
- L'encoche dans la bride de l'enveloppe de pressage
doit venir se loger sur le « nez » dans la bride filetée
de l'adaptateur moulinette universelle !
6 Vissez (tournez dans le sens des aiguilles d'une montre)
la bague de verrouillage Gsur la bride filetée de l'adap-
tateur moulinette universelle et serrez-la à la main.
7 Poussez le bol d'écoulement Ajusqu'en butée sur le cro-
chet de l'enveloppe de pressage D(la flèche pointant
sur la rainure de l'enveloppe de pressage) et bloquez le
bol d'écoulement avec la vis à tête moletée.
Traitement de l'aliment à presser
ATTENTION Risque de blessures sur les pièces
en rotation !
• Ne saisissez pas l'adaptateur quand le moteur est en
marche.
• Ne guidez jamais l'aliment à presser à la main. Utilisez
toujours le poussoir.
• Ne faites fonctionner l'adaptateur presse à fruits que lorsque
celui-ci est monté entièrement sur l'adaptateur moulinette
universelle et doté de la bague de verrouillage G.
• Fonctionne uniquement sans le disque perforé et le cou-
teau de l'adaptateur moulinette universelle !
• Avant leur première utilisation,nettoyez soigneusement tous
les éléments de l'adaptateur (voir la section Nettoyage).
• Utilisation de l'adaptateur moulinette universelle et du
bloc moteur : voir les modes d'emploi respectifs.
• Placez un récipient (assez grand) sous le bec d'écoule-
ment du jus et un autre (plus petit) sous le bec d'écou-
lement de la pulpe.
• Placez l'aliment à presser portion par portion dans
l'ouverture de remplissage de l'adaptateur moulinette
universelle. Poussez les portions avec le poussoir.
INFO : un remplissage excessif n'accélèrera pas le processus.
Réglage de la vis de réglage à oreilles
L'avance de l'aliment à presser est régulée, dans une
large mesure automatiquement, par le verrou à ressort en
caoutchouc.
• Adaptez la pression de pressage en vissant ou dévissant la
vis de réglage à oreilles en fonction de l'aliment à presser.
• Desserrez la vis de réglage à oreilles si le jus remonte
dans l'entonnoir.
Astuces utiles pour le traitement
• Les groseilles et le cassis peuvent être travaillés avec la
queue. Les fruits à noyau et à gros pépins doivent être
dénoyautés / épépinés. Les queues, les petits pépins, la
peau, etc. sont automatiquement séparés du jus et du
concentré.
• Les gros fruits ou légumes doivent être coupés en tron-
çons de taille adaptée.
• Si la pulpe semble être encore humide, pressez-la de
nouveau.
• En présence d'aliments à presser à fibres longues
comme la rhubarbe ou l'ortie, laissez la vis de réglage
à oreilles et le verrou à ressort en caoutchouc ouverts.
• Vous obtenez un jus prêt à boire, naturellement trouble,
en filtrant le jus épais concentré dans un tamis fin.
Nettoyage
NOTE Détérioration due à un passage au
lave-vaisselle !
Les adaptateurs ne sont pas adaptés au lave-vaisselle.
Nettoyez les adaptateurs à l'eau chaude et au produit
nettoyant.
• Retirez l'adaptateur de l'adaptateur moulinette univer-
selle avant de le nettoyer.
• Démontez l'adaptateur presse à fruits et nettoyez-le à
l'eau chaude et au produit nettoyant.
• Essuyez correctement tous les composants.
• Enduire l'enveloppe de pressage d'un peu d'huile de
cuisine ou de graisse alimentaire.
Remisage
Conservez l'appareil dans son emballage d'origine au
sec, à l'abri de la poussière, au frais et hors d'atteinte des
enfants.

Istruzioni per l’uso del pressafrutta
8 Con riserva di modifiche tecniche, tutti i dati senza garanzia.
IT
Congratulazioni! Con l'acquisto del vostro
nuovo apparecchio da cucina JUPITER avete
scelto un prodotto moderno e di alta qualità. Per mag-
giori informazioni su questo e altri prodotti visitate il
sito www.jupiter-gmbh.de.
Questo accessorio per il blocco motore viene utilizzato in
abbinamento al tritatutto. Serve ad estrarre succo ricco di
polpa da frutta e verdura a foglia, a radice e a tubero,
nonché da tutti i tipi di frutta a bacca, in quantità per l'uso
domestico o per usi simili a quelli domestici e non per usi
commerciali.
Gli usi simili a quelli domestici comprendono ad esem-
pio cucine per collaboratori di piccoli studi, negozi, uffici,
aziende agricole o altro tipo di aziende artigianali, nonché
per l’utilizzo da parte di ospiti in piccoli alberghi e simili
configurazioni residenziali. Utilizzare l'apparecchio solo
per quantità e tempi di lavorazione tipici per l'uso dome-
stico. L'apparecchio non richiede manutenzione.
Le presenti istruzioni per l'uso valgono solo insieme
alle istruzioni per l'uso del tritatutto e del blocco mo-
tore corrispondente.
Pressafrutta Tritatutto Blocco motore
corrispondente
260 000 1) 862 200
Misura 5 862 XXX
260 005 2)
264 000 1) 885 200
Misura 8 885 XXX
264 005 2)
1) Beccuccio di uscita grigio
2) Beccuccio di uscita trasparente
Prima di mettere in funzione l'apparecchio, leggere
con attenzione le tre istruzioni per l'uso, in particola-
re la parte dedicata alle prescrizioni per la sicurezza.
Conservare con cura le istruzioni per l'uso, sempre insieme
all'apparecchio.
Informazioni importanti per la vostra
sicurezza
ATTENZIONE Pericolo di ferimenti dato da organi
rotanti!
• Non introdurre le mani nell'accessorio con il motore in
funzione.
• Non introdurre mai con le mani gli alimenti da pressare.
Utilizzare sempre il pressino.
• Il pressafrutta può essere messo in funzione solo quan-
do è completamente montato sul tritatutto e con la
ghiera Gavvitata.
• Azionare soltanto senza disco forato e lama del trita-
tutto!
• I bambini non possono utilizzare l'apparecchio. Nean-
che per gioco.
• Questo apparecchio può essere utilizzato da persone
con ridotte capacità mentali, sensoriali e fisiche e da
persone con insufficiente esperienza e/o conoscenza
solo se vengono sorvegliate o siano state istruite sull'u-
so sicuro dell'apparecchio e abbiano compreso i pericoli
connessi.
• Le riparazioni dell'apparecchio possono essere effettua-
te solo dal servizio di assistenza JUPITER.
Dotazione
• Beccuccio di uscita A(plastica) con vite a testa zigrinata
• Vite di regolazione ad alette B
• Tappo con guarnizione di gomma C
• Cestello portafiltro D(lamiera d'acciaio zincata)
• Coclea E(plastica)
• Istruzioni per l'uso
E
D
C
B
A
Uscita del succo
Uscita degli scarti
Smontaggio prima della prima messa in
esercizio
Il pressafrutta viene fornito montato. Smontare il pressa-
frutta per pulirlo prima della prima messa in esercizio.
• Allentare la vite a testa zigrinata del beccuccio di usci-
ta Aed estrarre il beccuccio di uscita dal cestello por-
tafiltro D.
• Svitare la vite di regolazione ad alette Bdalla staffa
del cestello portafiltro Dfino a quando risulta possibile
estrarre il tappo con guarnizione di gomma C.
• Spingere la coclea Efuori dal cestello portafiltro D.
Montaggio sul tritatutto
CONSIGLIO: Effettuare il montaggio con il tritatutto
completamente montato e posizionato sul blocco motore
(consultare le istruzioni per l'uso di tritatutto e blocco
motore).
• Svitare la ghiera Gsul tritatutto.

Con riserva di modifiche tecniche, tutti i dati senza garanzia. 9
6
2
G
5
7
3
4
X
1
1 Rimuovere il disco forato e la lama!
2 Inserire la coclea Esulla vite del tritatutto in modo tale
che entrambe formino una spirale continua (particolare X).
3 Posizionare il tappo con guarnizione di gomma Cnella
staffa del cestello portafiltro D.
IMPORTANTE: Il disco in lamiera del tappo con guar-
nizione di gomma deve coprire l'apertura del cestello
portafiltro.
4 Avvitare la vite di regolazione ad alette Bfino a quando
il tappo con guarnizione di gomma Crisulta leggermen-
te appoggiato all'apertura del cestello portafiltro D.
IMPORTANTE: La filettatura della vite di regolazione ad
alette deve essere inserita nel foro del tappo con guar-
nizione di gomma.
5 Inserire il cestello portafiltro completo nella flangia filet-
tata del tritatutto.
IMPORTANTE:
- La scanalatura lunga del cestello portafiltro deve es-
sere rivolta verso l'alto, il filtro del cestello verso il
basso.
- La cavità nella flangia del cestello portafiltro deve es-
sere collocata sulla sporgenza nella flangia filettata
del tritatutto!
6 Avvitare la ghiera Gin senso orario sulla flangia filettata
del tritatutto e stringere manualmente.
7 Spingere il beccuccio di uscita Asulla staffa del cestello
portafiltro Dfino all'arresto (la freccia indica la scana-
latura del cestello portafiltro) e fermare il beccuccio di
uscita con la vite a testa zigrinata.
Lavorazione degli alimenti da pressare
ATTENZIONE Pericolo di ferimenti dato da organi
rotanti!
• Non introdurre le mani nell'accessorio con il motore in
funzione.
• Non introdurre mai con le mani gli alimenti da pressare.
Utilizzare sempre il pressino.
• Il pressafrutta può essere messo in funzione solo quan-
do è completamente montato sul tritatutto e con la
ghiera Gavvitata.
• Azionare soltanto senza disco forato e lama del trita-
tutto!
• Prima di utilizzare l'accessorio nuovo pulire accurata-
mente tutti i suoi componenti (vedi paragrafo Pulizia).
• Per l'utilizzo del tritatutto e del blocco motore consulta-
re le corrispondenti istruzioni per l'uso.
• Collocare un contenitore (più grande) sotto l'uscita del
succo e un contenitore (più piccolo) sotto l'uscita degli
scarti.
• Inserire gli alimenti da pressare, in porzioni, nell'aper-
tura di riempimento del tritatutto. Spingere gli alimenti
con il pressino.
INFORMAZIONE: Pigiando esageratamente gli alimen-
ti, non si accelera la lavorazione.
Regolazione della vite di regolazione ad alette
La pressione della pressatura viene regolata automatica-
mente tramite il tappo con guarnizione di gomma.
• Adattare la pressione di pressatura stringendo o allen-
tando la vite di regolazione ad alette in base agli ali-
menti.
• Allentare la la vite di regolazione ad alette se il succo
risale nell'imboccatura.
Suggerimenti utili per la preparazione
• Il ribes può essere introdotto con i piccioli. I frutti con
nocciolo o torsolo vanno adeguatamente preparati eli-
minando l'interno. Piccioli, semi, buccia, ecc. vengono
separati automaticamente da succo e polpa.
• Tagliare i frutti e le verdure di grandi dimensioni in stri-
scioline di misura adeguata prima della lavorazione.
• Se lo scarto risulta ancora umido, eseguire nuovamente
la pressatura.
• In caso di alimenti con fibre lunghe, come ad esempio
rabarbaro o ortiche, lasciare aperti la vite di regolazione
ad alette o il tappo con guarnizione di gomma.
• Per ottenere un succo naturale torbido e pronto da bere,
filtrare il succo denso e ricco di polpa con un colino a
maglie fini.
Pulizia
NOTA Danni provocati dalla lavastoviglie!
Gli accessori non sono idonei al lavaggio in lavastoviglie.
Lavare gli accessori solo con acqua tiepida e detersivo per
piatti.
• Prima della pulizia, rimuovere il pressafrutta dal blocco
motore.
• Smontare il pressafrutta e lavarlo con acqua tiepida e
detersivo per piatti.
• Asciugare accuratamente tutti i componenti.
• Strofinare il cestello portafiltro con un po' di olio o gras-
so alimentare.
Conservazione
Conservare l'apparecchio nella confezione originale in un
ambiente asciutto, privo di polvere, fresco e fuori dalla por-
tata dei bambini.

Gebruikshandleiding vruchtenpersopzetstuk
10 Technische wijzigingen voorbehouden.Alle gegevens onder voorbehoud.
NL
Hartelijk gefeliciteerd met de aanschaf van uw
nieuwe JUPITER-keukenapparaat. U hebt ge-
kozen voor een hoogwaardig en modern keukenappa-
raat. Meer informatie over dit product en andere pro-
ducten is te vinden op internet: www.jupiter-gmbh.de.
Dit opzetstuk is een hulpstuk voor het opzetstuk univer-
sele wolf op de systeemaandrijving. Het is bedoeld voor
het persen van troebel sap uit fruit, blad-, wortel- en knol-
groente en alle soorten bessen voor huishoudelijk gebruik
of in op huishoudens gelijkende niet bedrijfsmatige toe-
passingen.
Op huishoudens gelijkende toepassingen zijn bijvoor-
beeld het gebruik in keukens voor medewerkers in winkels,
kantoren, agrarische en andere commerciële bedrijven,
kleine hotels en vergelijkbare woonomgevingen. Gebruik
dit apparaat alleen voor huishoudelijke verwerkingshoe-
veelheden met een overeenkomstige gebruiksduur. Het
apparaat is onderhoudsvrij.
Deze gebruikshandleiding is alleen geldig in combi-
natie met de gebruikshandleiding van het bijbeho-
rende opzetstuk universele wolf en de bijbehorende
systeemaandrijving.
Vruchten-
persopzetstuk
Opzetstuk
universele
wolf
Bijbehorende
systeemaan-
drijving
260 000 1) 862 200
Maat 5 862 XXX
260 005 2)
264 000 1) 885 200
Maat 8 885 XXX
264 005 2)
1) Grijze saptuit
2) Transparante saptuit
Lees alle drie de gebruikshandleidingen en met name
de veiligheidsaanwijzingen aandachtig door, voordat
u het apparaat in gebruik neemt.
Bewaar de gebruikshandleiding zorgvuldig en altijd samen
met het apparaat.
Belangrijke aanwijzingen voor uw
veiligheid
PAS OP Gevaar voor letsel door draaiende onder-
delen!
• Grijp niet in het opzetstuk terwijl de motor draait.
• Voer de te persen levensmiddelen nooit met de hand in.
Gebruik altijd de stopper.
• Het vruchtenpersopzetstuk mag alleen volledig gemon-
teerd aan het opzetstuk universele wolf en met vastge-
schroefde sluitring Gworden gebruikt.
• Gebruik het opzetstuk alleen zonder maalschijf en mes
van het opzetstuk universele wolf!
• Kinderen mogen het apparaat niet gebruiken, ook niet
om te spelen.
• Dit apparaat kan door mensen met beperkte lichame-
lijke, sensorische of geestelijke bekwaamheden of een
gebrek aan ervaring en/of kennis worden gebruikt, mits
zij onder toezicht staan of het juiste onderricht over een
veilig gebruik van het apparaat hebben ontvangen en
mits zij begrijpen wat de mogelijke gevaren zijn.
• Reparaties aan het apparaat mogen uitsluitend door de
JUPITER-klantenservice worden uitgevoerd.
Leveringsomvang
• Saptuit A(kunststof) met duimschroef
• Vleugelmoer B
• Rubberen veersluiting C
• Perskap D(vertind plaatstaal)
• Perswormstuk E(kunststof)
• Gebruikshandleiding
E
D
C
B
A
Sapuitvoer
Pulpuitvoer
Demontage voorafgaand aan ingebruikname
Het vruchtenpersopzetstuk wordt gemonteerd geleverd.
Demonteer het opzetstuk en reinig het voordat u het voor
de eerste keer in gebruik neemt.
• Draai de duimschroef van de saptuit Alos en trek de
saptuit van de perskap Daf.
• Draai de vleugelmoer Bzo ver uit de beugel van de
perskap Ddat u de rubberen veersluiting Ckunt ver-
wijderen.
• Duw het perswormstuk Euit de perskap Dnaar buiten.
Montage aan het opzetstuk universele wolf
TIP: De montage is het eenvoudigste wanneer het op-
zetstuk universele wolf volledig is gemonteerd en op de
systeemaandrijving is gezet (zie de gebruikshandleidingen
Opzetstuk universele wolf en Systeemaandrijving).
• Schroef de sluitring Gop het opzetstuk universele
wolf helemaal los.
