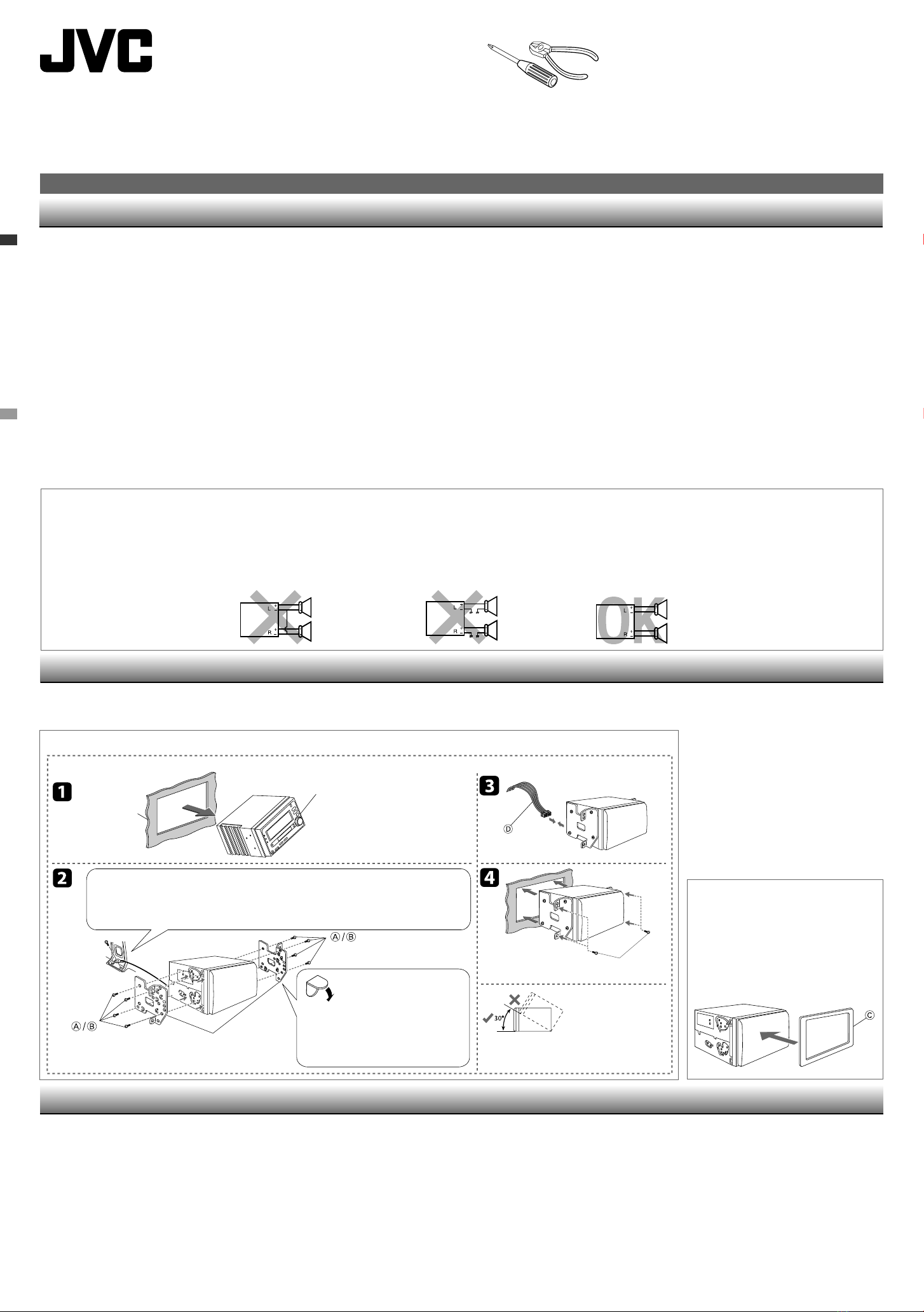

INSTALLATION / УСТАНОВКА / การติดตัใง
The following illustration shows a typical installation. If you have any
questions or require information regarding installation kits, consult
your JVC car audio dealer or a company supplying kits.
ภาพประกอบตอไปนี้แสดงการติดตั้งแบบปกติ หากทานมีคำถามหรือตองการขอมูลเกี่ยว
กับชุดติดตั้ง โปรดปรึกษาตัวแทนจำหนายเครื่องเสียงติดรถยนต JVC ของทานหรือ
บริษัทที่จัดหาชุดอุปกรณให
In-dash mounting / УСТАНОВКА В ПРИБОРНУЮ ПАНЕЛЬ / การติดตั้งจอแบบ In-dash
Audio system originally
installed in the car /
Аудиосистема, первоначально
установленная в автомобиле /
ระบบเสียงเดิมที่ติดตั้งในรถ
Car dashboard /
Приборная панель
автомобиля /
แผงหนาปดรถยนต
If there is an interfering tab on the
mounting bracket, bend it flat. /
Если на крепежных скобах есть
мешающие установке уголковые
фиксаторы, разогните
их. /
หากมีปุมยื่นออกมาบนขายึด
พับปุมนั้นใหแนบลงไป
Screw removed from the car / Болты, извлеченные
из автомобиля / ถอดสกรูจากรถ
Mounting bracket removed from the car /
Крепежная скоба, извлеченная из автомобиля /
ถอดขายึดจากรถ
Firmly attach the ground wire to the metallic body of the car using the screw originally fixed to
the metallic body of the car. / Плотно прикрепите заземляющие провода к металлическому
корпусу автомобиля с помощью уже имеющихся болтов, закрепленных на металлическом
корпусе автомобиля. / ยึดสายดินกับตัวถังโลหะของรถอยางแนนหนาโดยใชสกรูที่ยึดกับตัวถังโลหะของรถแตเดิม
Installing with the mounting brackets from the car / Установка с помощью монтажных кронштейнов из автомобиля / การติดตั้งกับขายึดจากรถยนต
Install the unit at an angle of less than 30˚. /
Установите устройство под углом менее 30˚. /
ติดตั้งเครื่องในมุมนอยกวา 30˚
Part list / Комплект поставки / รายการอุปกรณ
AFlat countersunk screws—M5 × 8 mm /
Потайные болты с плоской головкой
(M5 × 8 мм) / สกรูหัวแบน—M5 × 8 มม. (×8)
BRound head screws—M5 × 8 mm / Болты
с полукруглой головкой (M5 × 8 мм) /
สกรูหัวกลม—M5 × 8 มม.(×8)
CPlate for use with a Nissan car / Пластина
для автомобилей марки Nissan /
แผนโลหะสำหรับใชกับ รถยนตนิสสัน (×1)
DPower cord / Кабель питания / สายไฟ (×1)
When installing the unit in
a Nissan car / Установка
устройства в автомобиле марки
Nissan / เมื่อติดตั้งเครื่องในรถยนตนิสสัน
Fix the supplied plate as illustrated. / Закрепите
прилагаемую пластину, как показано на
рисунке. / ยึดแผนโลหะที่ใหมาตามรูป
PRECAUTIONS on power supply and speaker connections
• DO NOT connect the speaker leads of the power cord to the car
battery; otherwise, the unit will be seriously damaged.
• BEFORE connecting the speaker leads of the power cord to the
speakers, check the speaker wiring in your car.
• Connect the speaker wires correctly to the terminals to which they
correspond. The unit may damaged or fail to work if you share the
Gwires or ground them to any metal part in the car.
ขอควรระวังเกี่ยวกับการเชื่อมตอแหลงจายไฟและลำโพง
•อยาตอสายลำโพงที่เปนสายไฟกับแบตเตอรี่รถยนต ไมเชนนั้นเครื่องอาจไดรับความ
เสียหายรายแรง
• กอนตอสายลำโพงที่เปนสายไฟกับลำโพง ควรตรวจสอบการเดินสายลำโพงในรถของทาน
• เชื่อมตอสายลำโพงเขากับขั้วตอที่เขาคูกันอยางถูกตอง ตัวเครื่องอาจไดรับความเสียหาย
หรือไมสามารถใชงานไดหากคุณตอขั้ว
G หรือตอสายดินเขากับชิ้นสวนที่เปนโลหะสวน
ใดสวนหนึ่งของรถยนต
• The fuse blows. h Are the red and black leads connected correctly?
• Power cannot be turned on.
h Is the yellow lead connected?
• No sound from the speakers.
h Is the speaker output lead short-
circuited?
• “MISWIRING CHK WIRING THEN RESET UNIT” / ”WARNING CHK
WIRING THEN RESET UNIT” appears on the display and no
operation can be done.
] Is the speaker output lead short-circuited
or touches the chassis of the car/head unit? ; Have you reset your unit?
• Sound is distorted. h Is the speaker output lead grounded? ; Are
the “–” terminals of L and R speakers grounded in common?
• Noise interfere with sounds.
h Is the rear ground terminal
connected to the car’s chassis using shorter and thicker cords?
• This unit becomes hot.
h Is the speaker output lead grounded? ;
Are the “–” terminals of L and R speakers grounded in common?
• This unit does not work at all.
h Have you reset your unit?
•ฟวสขาด h ตอสายสีแดงและสีดำถูกตองหรือไม?
•ไมสามารถเปดเครื่องได h ตอสายสีเหลืองแลวหรือไม?
•ไมไดยินเสียงจากลำโพง h สายสัญญาณออกของลำโพงลัดวงจรหรือไม?
•
ขอความ “MISWIRING CHK WIRING THEN RESET UNIT” / “WARNING
CHK WIRING THEN RESET UNIT” ปรากฏขึ้นบนหนาจอและเครื่องไม
สามารถทำงานได hสายสัญญาณออกของลำโพงลัดวงจร สัมผัสกับโครงรถ
หรือตัวเครื่องหลักหรือไม? ; ทานตั้งเครื่องใหมหรือยัง?
•เสียงผิดเพี้ยน h สายสัญญาณออกของลำโพงตอกับสายดินหรือไม? ; ขั้วตอ “–”
ของลำโพง L (ซาย)และ R (ขวา)ตอสายดินไวดวยกันหรือไม?
•มีเสียงรบกวน h ขั้วตอสายดินดานหลังที่ตอกับโครงรถ ใชสายที่สั้นและหนากวาหรือไม?
•เครื่องรอน h สายสัญญาณออกของลำโพงตอกับสายดินหรือไม? ; ขั้วตอ “–”
ของลำโพง L (ซาย)และ R (ขวา)ตอสายดินไวดวยกันหรือไม?
•เครื่องใชงานไมไดเลย h ทานตั้งเครื่องใหมหรือยัง?
TROUBLESHOOTING / BЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ / การแกไขปญหาเบื้องตน
• Сработал предохранитель. hПравильно ли подключены черный и красный провода?
• Питание не включается. hПодключен ли желтый провод?
• З вук не выводится через громкоговорители. hНет ли короткого
замыкания на кабеле выхода громкоговорителей?
• На дисплее отображается сообщение “MISWIRING CHK WIRING THEN
RESET UNIT” / ”WARNING CHK WIRING THEN RESET UNIT”, и операция не
может выполняться. hНе замкнут ли накоротко выводной провод динамика
или не соприкасается ли с шасси автомобиля/головным устройством?
Выполнена ли перенастройка приемника?
• Звук искажен. hЗаземлен ли провод выхода громкоговорителей? ; Заземлены
ли разъемы “–” правого (R) и левого (L) громкоговорителей?
• Шум мешает звучанию. hСоединен ли находящийся сзади зажим заземления
с шасси автомобиля с помощью более короткого и тонкого шнуров?
• Устройство нагревается. hЗаземлен ли провод выхода громкоговорителей? ;
Заземлены ли разъемы “–” правого (R) и левого(L) громкоговорителей?
• Приемник не работает. hВыполнена ли перенастройка приемника?
На следующих иллюстрациях показана типовая установка. Если у Вас есть какие-
либо вопросы, касающиеся установки, обратитесь к Вашему дилеру автомобилнего
специалиста JVC или в компанию, поставляющую соответствующие принадлежности.
ПРЕДОСТЕРЕЖЕНИЯ по питанию и подключению громкоговорителей
• НЕ подключайте провода громкоговорителей к аккумулятору
автомобиля, иначе устройство будет повреждено.
• ПЕРЕД подключением проводов громкоговорителей к кабелю
питания громкоговорителя проверьте схему соединений
громкоговорителей в Вашем автомобиле.
• Подключите провода динамика к соответствующим разъемам. Изделие
может быть повреждено или могут произойти сбои в его работе, если вы
разделите провода G или заземлите их на металлическую часть в машине.
WARNINGS / ПРЕДУПРЕЖДЕНИЯ / คำเตือน
• Mounting and wiring this product requires skills and experience.
For safety’s sake, leave this work to professionals. If you experience
problems during installation, consult your JVC car audio dealer.
• The unit can only be installed in a car with a 12 V DC power supply,
negative ground.
• Disconnect the battery’s negative terminal and make all electrical
connections before installing the unit.
• Connect speakers with a maximum power of more than 50 W
(impedance of 4 Ω to 8 Ω). Otherwise, change the <AMP GAIN>
setting. (See page 13 of the INSTRUCTIONS.)
• Insulate unconnected wires with vinyl tape or other similar material.
To prevent a short circuit, do not remove the caps on the ends of the
unconnected wires or the terminals.
• If the fuse blows, first make sure the wires are not touching to cause a
short circuit, then replace the old fuse with one that has the same rating.
• Install this unit in the console of your vehicle.
• Mount the unit so that the mounting angle is 30° or less.
• Be sure to ground this unit to the car’s chassis again after installation.
• After the unit is installed, check whether the brake lamps, blinkers,
wipers, etc. on the car are working properly.
• Do not touch the metal part of this unit during and shortly after the use
of the unit. Metal part such as the heat sink and enclosure become hot.
• Установка и электромонтаж данного изделия требует определенных
навыков и опыта. В целях безопасности этим должен заниматься
профессиональный мастер. Если вы столкнетесь с проблемами в процессе
установки, обратитесь к своему дилеру автомобильных аудиосистем JVC.
• Устройство можно устанавливать только в автомобиле с источником
питания 12 В постоянного тока с отрицательным заземлением.
• Отсоедините отрицательный вывод аккумулятора и установите
все электрические соединения перед установкой устройства.
• Подключите динамики с максимальной мощностью более 50 Вт
(сопротивление от 4 Ω до 8 Ω). В противном случае измените настройку
<AMP GAIN>. (см. ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ на стр. 13)
• Изолируйте свободные кабели виниловой лентой или подобным
материалом. Во избежание короткого замыкания не снимайте
колпачки со свободных кабелей или выводов.
• Если предохранитель сгорел, первым делом убедитесь в том, что кабели не
касаются друг друга, потому что их качание может привести к короткому
замыканию, после чего замените предохранитель на аналогичный новый.
• Данное устройство подлежит установке в консоль автомобиля.
• Установите устройство таким образом, чтобы угол его наклона не превышал 30°.
• После установки обязательно заземлите данное устройство на шасси автомобиля.
• После установки устройства, убедитесь в том, что все осветительные и
электронные приборы вашего автомобиля работают в прежнем режиме.
• Не прикасайтесь к металлическим деталям устройства в процессе и на протяжении
некоторого времени после завершения эксплуатации устройства. Температура
металлических деталей, таких как радиатор охлаждения и кожух, существенно повышается.
•การติดตั้งและการเดินสายไฟผลิตภัณฑนี้ จำเปนตองใชทักษะและประสบการณ
เพื่อความปลอดภัยของทาน กรุณาใชบริการชางติดตั้งมืออาชีพ หากทานมีปญหาใน
ระหวางการติดตั้ง โปรดปรึกษาตัวแทนจำหนายเครื่องเสียงติดรถยนต JVC ของทาน
•เครื่องสามารถติดตั้งในรถยนตที่มีแหลงจายไฟ DC 12 V และตอกราวนลบเทานั้น
•ถอดขั้วลบของแบตเตอรี่ออก และเชื่อมตอไฟฟาทั้งหมดกอนติดตั้งเครื่อง
• ตอลำโพงเขากับแหลงจายไฟฟาไมเกิน 50 W (คาความตานทาน 4 Ω ถึง 8 Ω)
หรือเปลี่ยนการตั้งคา <AMP GAIN> (ดูหนา 13 คำแนะนำ)
•หุมสายไฟที่ไมไดเชื่อม ตอดวยเทปไวนิล หรือวัสดุอื่นที่ใกลเคียงกันนี้
เพื่อปองกันไมใหเกิดไฟลัดวงจร อยาถอดฝาครอบที่ปลายสายไฟ หรือขั้วตอที่ยังไม
ไดเชื่อมตอออก
•หากฟวสขาด กอนอื่นตรวจดูวาสายไฟไมไดสัมผัสกัน จนเปนเหตุใหเกิดการลัดวงจร
แลวเปลี่ยนฟวสเกาดวยฟวสใหม ที่กำลังไฟเดียวกัน
•ติดตั้งเครื่องนี้ในแผงหนาปดของรถยนต
•ติดตั้งเครื่องโดยใหเครื่องทำมุม 30° หรือนอยกวา
•ตรวจสอบใหแนใจวาติดตั้งเครื่องกับโครงรถกอนการติดตั้ง
•หลังจากติดตั้งเครื่องแลว ใหตรวจดูวาไฟเบรก ไฟกะพริบ ที่ปดน้ำฝน ฯลฯ
ในรถยนตทำงานอยางเหมาะสม
•ไมสัมผัสกับสวนที่เปนโลหะของตัวเครื่อง ในระหวางการใชงาน และหลังจากที่ปดเครื่อง
ไดไมนาน ชิ้นสวนโลหะอยางเชน แผนระบายความรอน และตัวเครื่อง อาจรอนจัด
Install_KW-R500U.indd 1Install_KW-R500U.indd 1 12/7/2011 12:11:23 PM12/7/2011 12:11:23 PM

2

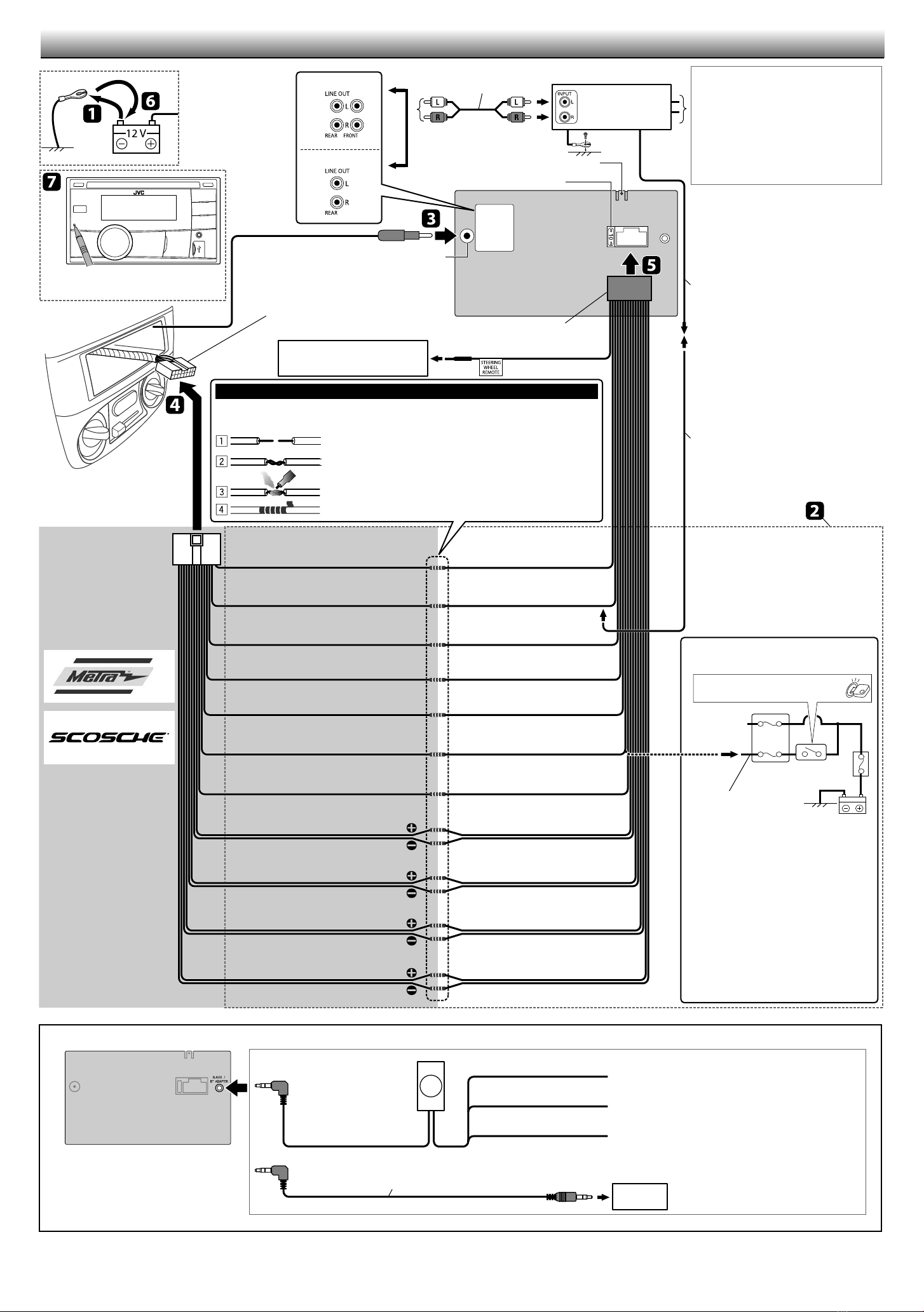

ELECTRICAL CONNECTIONS / ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ / การเชื่อมตอไฟฟา
R-AUX /
BT ADAPTER
FUSE : 10A
KW-R400
KW-R500
Fuse block / Блок
предохранителя / กลองฟวส
Ignition switch / Переключатель
зажигания / สวิตชจุดระเบิด
Vehicle-specific Wiring Harness
(separately purchased) / Особый
жгут проводов, подходящий
для конкретного автомобиля
(приобретается отдельно) /
ชุดสายไฟเฉพาะในรถยนต
(แยกซื้อตางหาก)
For your reference / К Вашему
сведению: / สำหรับอางอิง :
Metra Electronics:
www.metraonline.com
Scosche Industries:
www.scosche.com
Extension lead / Расширительный провод /
สายตอขยาย *1
Remote lead / Провод внешнего устройства /
สายรีโมท
10 A fuse / Предохранитель 10 A / ฟวส 10 A
Antenna terminal / Разъем антенны / ขั้วตอสายอากาศ
*1Not supplied for this unit.
*2Firmly attach the ground wire to the metallic body or to the chassis
of the car—to the place uncoated with paint.
*3Make the <L/O MODE> setting accordingly, see page 12 of the
INSTRUCTIONS.
*1Hе входит в комплект поставки.
*2Плотно прикрепите заземляющий провод к металлическому
кузову или шасси автомобиля—в месте, не покрытом краской.
*3Выполните настройку <L/O MODE> соответственно, см. стр. 12
ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ.
JVC Amplifier /
JVC-усилитель /
แอมพลิฟลายเออรของ JVC
Recommended connection / Рекомендуемое
подключение / การเชื่อมตอที่แนะนำ
Connecting the Bluetooth adapter or portable audio player / Подключение адаптера Bluetooth или портативного аудиопроигрывателя / การเชื่อมตออะแดปเตอร Bluetooth หรือเครื่องเลนเพลงขนาดพกพา
To the brown lead of the supplied power cord D /
К коричневому проводу шнура питания
D , входящего в
комплект поставки / สำหรับสายสีน้ำตาลของสายไฟที่จัดสงให
D
To the blue (white stripe) lead of the supplied power cord D/ К синему
(с белой полосой) проводу шнура питания D, входящего в комплект
поставки / สำหรับสายสีน้ำเงิน (แถบสีขาว) ของสายไฟที่จัดสงให D
Ground / Заземление / สายดิน
D Power cord / Кабель питания / สายไฟ
– – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – or / или / หรือ – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – –
KS-BTA100
(separately purchased /
приобретается отдельно /
ซื้อแยกตางหาก)
Portable audio player, etc. / Портативный
аудиопроигрыватель и т. д. /
เครื่องเลนวิทยุแบบพกพาและอื่นๆ*1
3.5 mm stereo mini plug / Мини-стереоразъем 3,5 мм /
ขั้วตอแบบ stereo mini ขนาด 3.5 มม.* 1
Make the <SRC SELECT> setting accordingly, see pages
9 and 13 of the INSTRUCTIONS. /
Выполните необходимую настройку <SRC SELECT>.
См. стр. 9 и 13 ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ. /
ทำการตั้งคา <SRC SELECT> ตามนั้น ดูหนา 9และ 13
ในคำแนะนำ
If your vehicle factory wiring harness does not have “12 V
ignition switch” lead, connect the red lead of the supplied
power cord, D, to the vehicle fuse block (through a
separate red lead provided with the fuse tap). /
Если заводской жгут проводов для автомобиля
не содержит провод “замок зажигания на 12 В”,
подсоедините красный провод шнура питания
D, входящего в комплект поставки, к блоку
предохранителей автомобиля (через отдельный
красный провод с помощью отвода предохранителя). /
หากชุดสายไฟรถยนตของคุณไมมีสาย “สวิตชจุดระเบิด 12 V” ให
เชื่อมตอสายสีแดงของสายไฟที่จัดสงให
D กับกลองฟวสของรถยนต
(ผานทางสายสีแดงแยกตางหาก ที่จัดสงใหพรอมกับแถบฟวส)
Power cannot be turned on? / Невозможно
включить питание? / ไมสามารถเปดเครื่องได?
Separate red lead /
Отделите красный провод /
สายสีแดงแยกตางหาก
Caution / Предупреждение / ขอควรระวัง
*1ไมไดจัดสงใหสำหรับเครื่องนี้
*2ติดสายดินกับตัวเครื่องที่เปนโลหะหรือโครงรถใหแนนหนา—ในสวนที่ไมไดพนสีทับ
*3ตั้งคา <L/O MODE> ใหสอดคลอง ดูหนา 12 ในคำแนะนำ
Join the same color leads together. / Соедините провода одного цвета вместе. / ตอสายสีเดียวกันเขาดวยกัน
To join the open-ends of the leads / Для соединения оголенных концов проводов: / ในการตอปลายเปดของสาย :
Remote adapter / Адаптер пульта
дистанционного управления / อะแดปเตอรรีโมท* 1
Light Blue (yellow stripe) / Синий (с желтой
полосой) / สีน้ำเงินออน (แถบสีเหลือง)
KW-R500
Signal cord / Кабель сигнала /
สายสัญญาณ*1
Rear ground terminal /
Задний разъем заземления / ขั้วตอสายดินดานหลัง
Reset the unit. / Выполните
сброс устройства. / ตั้งคาเครื่องใหม
Factory wiring harness (vehicle) /
Заводской жгут проводов (автомобиль) /
ชุดสายไฟจากโรงงาน (รถยนต)
Strip lead ends / Зачистите концы проводов / ปลอกปลายสาย
Twist ends together / Скрутите концы вместе / บิดปลายทั้งสองเขาดวยกัน
Solder / Спаяйте / บัดกรี
Tape / Оберните изоляционной лентой / เทป
Amp Turn-on (200 mA max.) / Включение усилителя
(максимум 200 мА) / เปดแอมป (สูงสุด 200 mA)
12 V Ignition Switch / Замок зажигания на 12 В /
สวิตชจุดระเบิด 12 V
12 V Battery / Аккумуляторная батарея на 12 В /
แบตเตอรี่ 12 V
Ground / Заземление / สายดิน
Illumination / Подсветка / ไฟสองสวาง
Telephone Muting / Отключение звука телефона
/ ตัดเสียงโทรศัพท
Automatic antenna (250 mA max.) / Автоматическая
антенна (максимум 250 мА) / เสาอากาศอัตโนมัติ (สูงสุด
250 mA)
Front speaker (left) / Передний динамик
(слева) / ลำโพงหนา (ซาย)
Front speaker (right) / Передний динамик
(справа) / ลำโพงหนา (ขวา)
Rear speaker (left) / Задний динамик
(слева) / ลำโพงหลัง (ซาย)
Rear speaker (right) / Задний динамик
(справа) / ลำโพงหลัง (ขวา)
Black / Черный / สีดำ
Blue / Синий / สีนำเงิน
Yellow / Желтый / สีเหลือง
Red / Красный / สีแดง
Orange (white stripe) / Оранжевый
(с белой полосой) / สีสม (แถบสีขาว)
Brown / Коричневый / สี น้ำตาล
Blue (white stripe) / Синий (с белой
полосой) / สีน้ำเงิน (แถบสีขาว)
White / Белый / สีขาว
White (black stripe) / Белый (с черной
полосой) / สีขาว (แถบสีดำ)
Gray / Серый / สีเทา
Gray (black stripe) / Серый (с черной
полосой) / สีเทา (แถบสีดำ)
Green / Зеленый / สีเขียว
Green (black stripe) / Зеленый (с черной
полосой) / สีเขียว (แถบสีดำ)
Purple / Пурпурный / สีมวง
Purple (black stripe) / Пурпурный (с черной
полосой) / สีมวง (แถบสีดำ)
Black / Черный / สีดำ
Blue (white stripe) / Синий (с белой
полосой) /
สีน้ำเงิน (แถบสีขาว)
Brown / Коричневый / สีน้ำตาล
KW-R500:
FRONT : To front speakers / К передним
динамикам / ไปยังลำโพงหนา
REAR : To rear speakers or subwoofer / К
задним динамикам или сабвуферу /
ไปยังลำโพงหลังหรือซับวูฟเฟอรติดตั้ง *3
– – – – – – – – – – – – – – – – – – – – – – – – – –
KW-R400:
REAR : To rear speakers or subwoofer / К
задним динамикам или сабвуферу /
ไปยังลำโพงหลังหรือซับวูฟเฟอรติดตั้ง *3
Install_KW-R500U.indd 2Install_KW-R500U.indd 2 12/7/2011 12:11:25 PM12/7/2011 12:11:25 PM

3
ﻰﺳﺭﺎﻓ / ﻲﺑﺮﻋ
ﺐﺼﻧ / ﺯﺎﻬﺠﻟﺍﺐﻴﻛﺮﺗ
ﺎﻫﺭﺎﻄﺧﺍ /ﺕﺍﺮﻳﺬﺤﺗ
KW-R500/KW-R400
ﻞﻴﺻﻮﺘﻟﺍ / ﺐﻴﻛﺮﺘﻟﺍﺕﺎﻤﻴﻠﻌﺗ ﹼﺐﻴﺘﻛ
ﻝﺎﺼﺗﺍ / ﺐﺼﻧ یﺎﻤﻨﻫﺍﺭ ﻪﭼﺮﺘﻓﺩ
ﯽﻃ ﺮﮔﺍ.ﺪﻳﺭﺎﭙﺴﺑ ﻦﻴﺼﺼﺨﺘﻣ ﻪﺑ ﺍﺭ ﺭﺎﮐ ﻦﻳﺍ ،ﯽﻨﻤﻳﺍ ﻆﻔﺣ ﺭﻮﻈﻨﻣ ﻩﺏ.ﺖﺳﺍ ﻪﺑﺮﺠﺗ ﻭﺕﺭﺎﻬﻣ ﻡﺰﻠﻣ ﻝﻮﺼﺤﻣ ﺖﻳﺍ ﯽﺸﮐ ﻢﻴﺳ ﻭژﺎﺘﻧﻭﻡ•
.ﺪﻳﺮﻴﮕﺑ ﺱﺎﻤﺗ JVC ﯽﺗﻮﺻ ﻡﺯﺍﻮﻟ ﻩﺪﻨﺷﻭﺮﻓ ﺎﺑ ،ﺪﻳﺪﺷ ﻭﺮﺑﻭﺭ ﻞﮑﺸﻣ ﺎﺑ ﺐﺼﻧ
.ﺪﻨﺷﺎﺑ ﯽﻣ ﻦﻴﻣﺯ ﯽﻔﻨﻣ ﻭDC ﺖﻟﻭ ١٢ ﻕﺮﺑ یﺍﺭﺍﺩ ﻪﮐ ﺩﺮﮐ ﺐﺼﻧ ﯽﻳﺎﻫﻭﺭﺩﻮﺧ ﺭﺩ ﻥﺍﻮﺗ ﯽﻣ ﻂﻘﻓ ﺍﺭ ﻩﺎﮕﺘﺳﺩ •
.ﺪﻴﻫﺩ ﻡﺎﺠﻧﺍ ﻩﺎﮕﺘﺳﺩ ﺐﺼﻧ ﺯﺍ ﻞﺒﻗ ﺍﺭ ﯽﻗﺮﺑ ﺕﻻﺎﺼﺗﺍ ﻪﻴﻠﮐ ﻭﺪﻴﻨﮐ ﻊﻄﻗ ﺍﺭ یﺮﺗﺎﺑ ﯽﻔﻨﻣ ﻝﺎﻨﻴﻣﺮﺗ •
ﺖﻟﺎﺣ ،ﺕﺭﻮﺻ ﻦﻳﺍ ﺮﻴﻏ ﺭﺩ .(ﻢﻫﺍ ٨ﺎﺗ ﻢﻫﺍ ۴ﺲﻧﺍﺪﭙﻣﺍ) ﺪﻴﻨﮐ ﻞﺻﻭ ﺍﺭ ﺪﺷﺎﺑ ﺕﺍﻭ ۵٠ ﻥﺎﻧﺁ ﺕﺭﺪﻗ ﺮﺜﮐﺍﺪﺣ ﻪﮐ ﯽﻳﺎﻫﻮﮔﺪﻨﻠﺑ •
.(ﺪﻴﻨﻴﺒﺑﺍﺭ ١٣ ﺢﻔﺻ ﺎﻫ ﻞﻤﻌﻟﺍ ﺭﻮﺘﺳﺩ) .ﺪﻴﻫﺩ ﺮﻴﻴﻐﺗ ﺍﺭ <AMP GAIN>
ﻞﺻﻭ یﺎﻬﻤﻴﺳ یﺎﻬﺘﻧﺍ یﺎﻬﺷﻮﭘﺮﺳ ،ﻩﺎﺗﻮﮐ ﻝﺎﺼﺗﺍ ﺯﺍ یﺮﻴﮔﻮﻠﺟ یﺍﺮﺑ .ﺪﻴﻨﮐ ﻖﻳﺎﻋ ﺮﮕﻳﺩ ﻪﺑﺎﺸﻣ ﺩﺍﻮﻣ ﺎﻳ ﻕﺮﺑ ﺐﺴﭼ ﺎﺑ ﺍﺭ ﻩﺪﺸﻧ ﻞﺻﻭ یﺎﻬﻤﻴﺳ •
.ﺪﻴﻨﮑﻧ ﺍﺪﺟ ﺍﺭ ﺎﻬﻟﺎﻨﻴﻣﺮﺗ ﺎﻳ ﻩﺪﺸﻧ
ﺎﺑ ﺍﺭ ﯽﻤﻳﺪﻗ ﺯﻮﻴﻓ ﺲﭙﺳ ،ﺪﻧﻮﺷ ﻩﺎﺗﻮﮐ ﻝﺎﺼﺗﺍ ﺩﺎﺠﻳﺍ ﺚﻋﺎﺑ ﺎﺗ ﺪﻧﺭﺍﺪﻧ ﺱﺎﻤﺗ ﺮﮕﻳﺪﮑﻳ ﺎﺑ ﺎﻬﻤﻴﺳ ﻪﮐ ﺪﻳﻮﺷ ﻦﺌﻤﻄﻣ ﺪﻳﺎﺑ ﻝﻭﺍ ،ﺩﺯﻮﺳ ﯽﻣ ﺯﻮﻴﻓ ﺮﮔﺍ •
.ﺪﻴﻨﮐ ﺾﻳﻮﻌﺗ ،ﻪﺑﺎﺸﻣ ﺕﺎﺼﺨﺸﻣ ﺎﺑ ﺪﻳﺪﺟ ﺯﻮﻴﻓ ﮏﻳ
.ﺪﻴﻨﮐ ﺐﺼﻧ ﺩﻮﺧ یﻭﺭﺩﻮﺧ ﻝﻮﺴﻨﮐ ﺭﺩ ﺍﺭ ﻩﺎﮕﺘﺳﺩ ﻦﻳﺍ •
.ﺪﺷﺎﺑ ﺮﺘﻤﮐ ﺎﻳ ﻪﺟﺭﺩ ٣٠ ﺐﺼﻧ ﻪﻳﻭﺍﺯ ﻪﮐ ﺪﻴﻨﮐ ﺐﺼﻧ یﻮﺤﻧ ﻪﺑ ﺍﺭ ﻩﺎﮕﺘﺳﺩ •
.ﺩﻰﻨﻛ ﻞﺻﻭ ﻥﻰﻣﺯ ﻝﺎﺼﺗﺍ ﻥﺍﻮﻨﻋ ﻪﺑ ﻰﺳﺎﺷ ﻪﺑ ﺍﺭ ﺭﻭﻰﺳﻯﺭ ﻥﻯﺍ ﻩﺭﺎﺑﻭﺩ ،ﺐﺼﺗ ﺯﺍ ﺲﭘ ﺎﺗ ﺩﻰﻨﻛ ﺖﻗﺩ •
ﺯﺮﻃ ﻪﺑ ﻭﺭﺩﻮﺧ ﺭﺩ ﺩﻮﺟﻮﻣ ﺩﺭﺍﻮﻣ ﺮﻳﺎﺳ ﻭﺎﻬﻨﮐ کﺎﭘ ﻑﺮﺑ ،ﺎﻤﻨﻫﺍﺭ یﺎﻬﻏﺍﺮﭼ ،ﺰﻣﺮﺗ یﺎﻬﻏﺍﺮﭼ ﻪﮐ ﺪﻴﻨﮐ ﯽﺳﺭﺮﺑ ،ﻩﺎﮕﺘﺳﺩ ﺐﺼﻧ ﺯﺍ ﺪﻌﺑ •
.ﺪﻨﻨﮐ ﺭﺎﮐ ﺢﻴﺤﺻ
ﻩﺎﮕﺘﺳﺩ ﺏﺎﻗ ﻭﯽﺗﺭﺍﺮﺣ ﻩﺭﺎﺒﻧﺍ ﺪﻨﻧﺎﻣ یﺰﻠﻓ یﺎﻬﺸﺨﺑ .ﺪﻴﻨﮑﻧ ﺲﻤﻟ ﺍﺭ ﻩﺎﮕﺘﺳﺩ یﺰﻠﻓ ﺶﺨﺑ ،ﻩﺎﮕﺘﺳﺩ ﺯﺍ ﻩﺩﺎﻔﺘﺳﺍ ﺯﺍ ﺪﻌﺑ ﯽﮐﺪﻧﺍ ﺎﻳ ﻩﺩﺎﻔﺘﺳﺍ ﻦﻴﺣ ﺭﺩ •
.ﺪﻧﻮﺷ ﯽﻣ ﻍﺍﺩ
ﺖﻬﺟﺍﻭ ﺍﺫﺇ .ﻦﻴﺼﺼﺨﺘﻤﻠﻟ ﻞﻤﻌﻟﺍ ﺍﺬﻫ ﺪﻨﺳﺃ ،ﺔﻣﻼﺴﻟﺍ ﺽﺍﺮﻏﻷ .ﺓﺮﺒﺧﻭ ﺓﺭﺎﻬﻣ ﺐﻠﻄﺘﻳ ﺞﺘﻨﻤﻟﺍ ﺍﺬﻫ ﻞﻴﺻﻮﺗﻭ ﺖﻴﺒﺜﺗ •
.JVC ﻦﻣ ﺓﺭﺎﻴﺴﻠﻟ ﺕﻮﺼﻟﺍ ﻡﺎﻈﻧ ﻞﻴﻛﻭ ﺮﺸﺘﺳﺍ ،ﺖﻴﺒﺜﺘﻟﺍ ﺔﻴﻠﻤﻋ ﺀﺎﻨﺛﺃ ﻞﻛﺎﺸﻤﻟﺍ ﺾﻌﺑ
.ﺐﻟﺎﺳ ﺾﻳﺭﺄﺗ ،ﺮﻤﺘﺴﻣ ﺭﺎﻴﺗ ﺖﻟﻮﻓ ١٢ ﺔﻗﺎﻃ ﺩﻭﺰﻣ ﺎﻬﺑ ﺪﺟﻮﻳ ﻲﺘﻟﺍ ﺓﺭﺎﻴﺴﻟﺍ ﻲﻓ ﻂﻘﻓ ﺓﺪﺣﻮﻟﺍ ﺖﻴﺒﺜﺗ ﻦﻜﻤﻳ •
.ﺓﺪﺣﻮﻟﺍ ﺐﻴﻛﺮﺗ ﻞﺒﻗ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺕﻼﻴﺻﻮﺘﻟﺍ ﺔﻓﺎﻛ ﺀﺍﺮﺟﺈﺑ ﻢﻗﻭ ﺔﻳﺭﺎﻄﺒﻠﻟ ﻲﺒﻠﺴﻟﺍ ﻑﺮﻄﻟﺍ ﻞﺼﻓﺍ •
ﻂﺒﺿ ﺮﻴﻴﻐﺘﺑ ﻢﻗ ،ﻻﺇﻭ .(ﻡﻭﺃ ٨ﻰﻟﺇ ﻡﻭﺃ ٤ﺎﻫﺭﺪﻗ ﺔﻗﻭﺎﻌﻣ) ﺕﺍﻭ ٥٠ ﺯﻭﺎﺠﺘﺗ ﻻﻯﻮﺼﻗ ﺔﻗﺎﻄﺑ ﺕﺎﻋﺎﻤﺴﻟﺍ ﻞﺻﻭ •
.(ﺕﺎﻤﻴﻠﻌﺘﻟﺍ ﻞﻴﻟﺩ ﻦﻣ ١٣ ﺔﺤﻔﺻ ﺮﻈﻧﺍ) .<AMP GAIN>
ﻻ،ﺓﺮﻴﺼﻗ ﺔﻴﺋﺎﺑﺮﻬﻛ ﺓﺮﺋﺍﺩ ﺙﻭﺪﺣ ﻊﻨﻤﻟ .ﺔﻠﺛﺎﻤﻣ ﻯﺮﺧﺃ ﺓﺩﺎﻣ ﻭﺃ ﻞﻴﻨﻴﻔﻟﺍ ﻦﻣ ﻂﻳﺮﺷ ﺔﻄﺳﺍﻮﺑ ﺔﻠﺻﻮﻤﻟﺍ ﺮﻴﻏ ﻙﻼﺳﻷﺍ ﻝﺰﻋﺍ •
.ﺔﻠﺻﻮﻤﻟﺍ ﺮﻴﻏ ﻑﺍﺮﻃﻷﺍ ﻭﺃ ﻙﻼﺳﻷﺍ ﻑﺍﺮﻃﺃ ﻰﻠﻋ ﻦﻣ ﺔﻴﻄﻏﻷﺍ ﺔﻟﺍﺯﺈﺑ ﻢﻘﺗ
ﻝﺪﺒﺘﺳﺍ ﻢﺛ ،ﺓﺮﻴﺼﻗ ﺔﻴﺋﺎﺑﺮﻬﻛ ﺓﺮﺋﺍﺩ ﺙﻭﺪﺣ ﻲﻓ ﺐﺒﺴﺘﺗﻭ ﺲﻣﻼﺘﺗ ﻻﻙﻼﺳﻷﺍ ﻥﺃ ﻦﻣﹰﻻﻭﺃ ﺪﻛﺄﺗ ،ﺮﻬﺼﻤﻟﺍ ﻕﺍﺮﺘﺣﺍ ﺪﻨﻋ •
.ﻢﻴﻴﻘﺘﻟﺍ ﺲﻔﻧ ﻞﻤﺤﻳ ﺮﺧﺂﺑ ﻢﻳﺪﻘﻟﺍ ﺮﻬﺼﻤﻟﺍ
.ﻚﺗﺭﺎﻴﺳ ﻲﻓ ﻢﻜﺤﺘﻟﺍ ﺓﺪﺣﻭ ﻲﻓ ﺓﺪﺣﻮﻟﺍ ﻩﺬﻫ ﺖﺒﺛ •
.ﻞﻗﺃ ﻭﺃ ﺔﺟﺭﺩ ٣٠ ﺐﻴﻛﺮﺘﻟﺍ ﺔﻳﻭﺍﺯ ﻥﻮﻜﺗ ﺚﻴﺤﺑ ﺓﺪﺣﻮﻟﺍ ﺐﻛﺭ •
.ﺐﻴﻛﺮﺘﻟﺍ ﺪﻌﺑ ﺔﻴﻧﺎﺛ ﺓﺮﻣ ﺓﺭﺎﻴﺴﻟﺍ ﻞﻜﻴﻫ ﻊﻣ ﺯﺎﻬﺠﻟﺍ ﺾﻳﺭﺄﺗ ﻦﻣ ﺪﻛﺄﺗ •
ﻞﻤﻌﺗ ﺓﺭﺎﻴﺴﻟﺍ ﻲﻓ ﺓﺩﻮﺟﻮﻤﻟﺍ ،ﺦﻟﺍ ،ﺕﺎﺣﺎﺴﻤﻟﺍﻭ ﺔﻌﻄﻘﺘﻤﻟﺍ ﺀﺍﻮﺿﻷﺍﻭ ﻞﻣﺍﺮﻔﻟﺍ ﺢﻴﺑﺎﺼﻣ ﻥﺃ ﻦﻣ ﺪﻛﺄﺗ ،ﺓﺪﺣﻮﻟﺍ ﺐﻴﻛﺮﺗ ﺪﻌﺑ •
.ﺢﻴﺤﺻ ﻞﻜﺸﺑ
ﻞﺜﻣ ﻲﻧﺪﻌﻤﻟﺍ ﺀﺰﺠﻟﺍ ﺢﺒﺼﻳ .ﺎﻬﻣﺍﺪﺨﺘﺳﺍ ﻦﻣ ﺓﺮﻴﺼﻗ ﺓﺮﺘﻓ ﺪﻌﺑ ﻚﻟﺬﻛﻭ ﺀﺎﻨﺛﺃ ﺓﺪﺣﻮﻟﺍ ﻩﺬﻫ ﻦﻣ ﻲﻧﺪﻌﻤﻟﺍ ﺀﺰﺠﻟﺍ ﺲﻤﻠﺗ ﻻ•
.ﺔﻨﺧﺎﺳ ﺎﻬﺘﻤﻴﻤﺿﻭ ﺓﺭﺍﺮﺤﻟﺍ ﺔﻋﻮﻟﺎﺑ
ﺕﺎﻋﺎﻤﺴﻟﺍﻞﻴﺻﻮﺗﻭ ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺔﻗﺎﻄﻟﺍ ﺪﻳﻭﺰﺗ ﻝﻮﺣ ﺕﺎﻬﻴﺒﻨﺗ
.ﺕﺎﻋﺎﻤﺴﻠﻟ ﺭﺮﺿ ﻝﻮﺼﺣ ﻰﻟﺍ ﻱﺩﺆﻳ ﻚﻟﺫ ﻥﻻ ،ﺓﺭﺎﻴﺴﻟﺍ ﺔﻳﺭﺎﻄﺑ ﻊﻣ ﺕﺎﻋﺎﻤﺴﻟﺍ ﺔﻗﺎﻃ ﺪﻳﻭﺰﺗ ﻙﻼﺳﺍ ﻞﺻﹼﻮﺗ ﻻ•
.ﻚﺗﺭﺎﻴﺳ ﻞﺧﺍﺩ ﺕﺎﻋﺎﻤﺴﻟﺍ ﻙﻼﺳﺍ ﺔﻜﺒﺷ ﺺﺤﻓﺍ ،ﺕﺎﻋﺎﻤﺴﻟﺍ ﻊﻣ ﺕﺎﻋﺎﻤﺴﻟﺍ ﺔﻗﺎﻃ ﺪﻳﻭﺰﺗ ﻙﻼﺳﺍ ﻞﻴﺻﻮﺗ ﻞﺒﻗ •
ﺔﺴﻣﻼﻤﺑ ﺖﻤﻗ ﺍﺫﺇ ﻒﻠﺘﺗ ﻭﺃ ﺓﺪﺣﻮﻟﺍ ﻞﺸﻔﺗ ﺪﻗ .ﺎﻬﻌﻣ ﺔﻘﻓﺍﻮﺘﻤﻟﺍ ﻑﺍﺮﻃﻷﺎﺑ ﺢﻴﺤﺻ ﻞﻜﺸﺑ ﺔﻋﺎﻤﺴﻟﺍ ﻙﻼﺳﺃ ﻞﺻﻭ •
.ﺓﺭﺎﻴﺴﻟﺍ ﻲﻓ ﻲﻧﺪﻌﻣ ﺀﺰﺟ ﻱﺄﺑ ﻲﺿﺭﻷﺍ ﻑﺮﻄﻟﺍ ﻭﺃ G ﻑﺮﻄﻟﺍ
ﺎﻫﻮﮔﺪﻨﻠﺑ ﺕﻻﺎﺼﺗﺍ ﻭﻰﻓﺮﺼﻣ ﻕﺮﺑ ﻪﻧﻰﻣﺯ ﺭﺩ ﺎﻫﺭﺍﺪﺸﻫ
.ﺪﻧﻰﺑ ﻰﻣ ﺏﻰﺳﺁ ﻰﺘﺨﺳ ﻪﺑ ﺭﻭﻰﺳﻯﺭ ﻪﻧﺮﮔﻭ ﺩﻰﻨﻜﻧ ﻞﺻﻭ ﻝﻰﺒﻣﻮﺗﺍ ﻯﺮﻃﺎﺑ ﻪﺑ ﺍﺭ ﻮﮔﺪﻨﻠﺑ ﻕﺮﺑ ﻞﺑﺎﻛ ﻯﺎﻫ ﻡﻰﺳ •
.ﺩﻰﻨﻛ ﻚﭼ ﺍﺭ ﺩﻮﺧ ﻝﻰﺒﻣﻮﺗﺍ ﻯﻮﮔﺪﻨﻠﺑ ﻰﺸﻛ ﻡﻰﺳ ﺎﻫﻮﮔﺪﻨﻠﺑ ﻪﺑ ﻮﮔﺪﻨﻠﺑ ﻕﺮﺑ ﻞﺑﺎﻛ ﻯﺎﻫ ﻡﻰﺳ ﻝﺎﺼﺗﺍ ﺯﺍ ﺵﻰﭘ •
ﻪﺑ ﺍﺭ ﺎﻬﻧﺁ ﺎﻳ ﺪﻴﻨﮐ ﻩﺩﺎﻔﺘﺳﺍ ﯽﮐﺍﺮﺘﺷﺍ ﺕﺭﻮﺻ ﻪﺑ ﺍﺭ
G یﺎﻫ ﻢﻴﺳ ﺮﮔﺍ .ﺪﻴﻨﮐ ﻞﺻﻭ ﻪﻃﻮﺑﺮﻣ یﺎﻫ ﻪﻧﺎﻳﺎﭘ ﻪﺑ ﯽﺘﺳﺭﺩ ﻪﺑ ﺍﺭ ﻮﮔﺪﻨﻠﺑ یﺎﻫ ﻢﻳﺱ•
.ﺪﻨﮑﻧ ﺭﺎﮐ ﺎﻳ ﻩﺪﻳﺩ ﻪﻣﺪﺻ ﻩﺎﮕﺘﺳﺩ ﻦﻳﺍ ﺖﺳﺍ ﻦﮑﻤﻣ ،ﺪﻳﺮﻴﮔ ﺭﺎﮑﺑ ﻦﻴﺷﺎﻣ ﺭﺩ ﺎﻫ ﺶﺨﺑ ﺯﺍ ﻡﺍﺪﮐ ﺮﻫ ﺎﺑ ﻦﻴﻣﺯ ﻝﺎﺼﺗﺍ ﺕﺭﻮﺻ
؟ﺢﻴﺤﺻ ﻞﻜﺸﺑ ﺔﻟﻮﺻﻮﻣ ﺩﻮﺳﻻﺍﻭ ﺮﻤﺣﻻﺍ ﻚﻠﺴﻟﺍ ﻞﻫ i .ﺯﻮﻴﻔﻟﺍ ﻕﺮﺘﺤﻳ •
؟ﻻﻮﺻﻮﻣ ﺮﻔﺻﻻﺍ ﻚﻠﺴﻟﺍ ﻞﻫ i .ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺔﻗﺎﻄﻟﺍ ﻞﻴﺻﻮﺗﻦﻜﻤﻳ ﻻ•
؟ﺔﻋﺎﻤﺴﻟﺍ ﺝﺮﺧ ﻚﻠﺳ ﺓﺮﺋﺍﺩ ﻲﻓ ﺮﻴﺼﻘﺗ ﻚﻟﺎﻨﻫ ﻞﻫ i .ﺕﺎﻋﺎﻤﺴﻟﺍ ﻦﻣ ﺕﻮﺻﺭﺪﺼﻳ ﻻ•
“WARNING CHK WIRING THEN RESET UNIT” / “MISWIRING CHK WIRING THEN RESET UNIT” ﺮﻬﻈﺗ •
/ﺓﺭﺎﻴﺴﻟﺍ ﻪﻴﺳﺎﺷ ﺲﻤﻠﻳ ﻭﺃ ﺓﺮﺋﺍﺪﻟﺍ ﺮﺼﻘﻣ ﺔﻋﺎﻤﺴﻟﺍ ﺝﺮﺧ ﻑﺮﻃ ﻞﻫ i .ﺔﻴﻠﻤﻋ ﻱﺃ ﺀﺍﺮﺟﺇﻦﻜﻤﻳ ﻻﻭ ﺔﺷﺎﺸﻟﺍ ﻰﻠﻋ
؟ﻚﻠﺒﻘﺘﺴﻣ ﻂﺒﺿ ﺕﺪﻋﺍ ﻞﻫ ؛؟ﺔﻴﺴﻴﺋﺮﻟﺍ ﺓﺪﺣﻮﻟﺍ
Lﻯﺮﺴﻴﻟﺍ ﺔﻋﺎﻤﺴﻠﻟ “–” ﺔﺒﻟﺎﺴﻟﺍ ﻑﺍﺮﻃﻻﺍ ﻞﻫ ؛؟ﺽﺭﻻﺎﺑ ﻻﻮﺻﻮﻣ ﺔﻋﺎﻤﺴﻟﺍ ﺝﺮﺧ ﻚﻠﺳ ﻞﻫ i .ﻩﻮﺸﻣ ﺕﻮﺼﻟﺍ •
؟ﺾﻌﺑ ﻊﻣ ﺽﺭﻻﺎﺑ ﺔﻟﻮﺻﻮﻣ Rﻰﻨﻤﻴﻟﺍﻭ
ﺮﺼﻗﺍ ﻙﻼﺳﺍ ﻝﺎﻤﻌﺘﺳﺎﺑ ﺓﺭﺎﻴﺴﻟﺍ ﻞﻜﻴﻫ ﻊﻣ ﻝﻮﺻﻮﻣ ﻲﻔﻠﺨﻟﺍ ﻲﺿﺭﻻﺍ ﻑﺮﻃ ﻞﻫ i .ﺕﺍﻮﺻﻻﺍ ﻊﻣ ﺞﻴﺠﺿﻞﺧﺍﺪﺗ •
؟ﻚﻤﺳﺍﻭ
Lﻯﺮﺴﻴﻟﺍ ﺔﻋﺎﻤﺴﻠﻟ “–” ﺔﺒﻟﺎﺴﻟﺍ ﻑﺍﺮﻃﻻﺍ ﻞﻫ ؛؟ﺽﺭﻻﺎﺑ ﻻﻮﺻﻮﻣ ﺔﻋﺎﻤﺴﻟﺍ ﺝﺮﺧ ﻚﻠﺳ ﻞﻫ i .ﺯﺎﻬﺠﻟﺍ ﻦﺨﺴﻳ •
؟ﺾﻌﺑ ﻊﻣ ﺽﺭﻻﺎﺑ ﺔﻟﻮﺻﻮﻣ Rﻰﻨﻤﻴﻟﺍﻭ
؟ﻚﻠﺒﻘﺘﺴﻣ ﻂﺒﺿ ﺕﺪﻋﺍ ﻞﻫ
i .ﺎﻘﻠﻄﻣ ﻞﺒﻘﺘﺴﻤﻟﺍ ﺍﺬﻫﻞﻐﺘﺸﺗ ﺍ•
؟ﺪﻧﺍ ﻩﺪﺷ ﻞﺻﻭ ﺖﺳﺭﺩ ﻰﻜﺸﻣ ﻭﺰﻣﺮﻗ ﻯﺎﻫ ﻡﻰﺳ ﺍﻯﺁ i.ﺩﺮﭘ ﻰﻣ ﺯﻭﻰﻓ •
؟ﺖﺳﺍ ﻞﺻﻭ ﺩﺭﺯ ﻡﻰﺳ ﺍﻯﺁ i.ﺩﻮﺷ ﻰﻤﻧ ﻦﺷﻭﺭ ﻩﺎﮕﺘﺳﺩ •
؟ﺩﺭﺍﺩ ﻰﻟﺎﺼﺗﺍ ﻮﮔﺪﻨﻠﺑ ﻯﺩﻭﺭﻭ ﻡﻰﺳ ﺍﻯﺁ i.ﺩﻯﺁ ﻰﻤﻧ ﺭﺩ ﺎﻫﻮﮔﺪﻨﻠﺑ ﺯﺍ ﻯﻯﺍﺪﺻ •
یﻭﺭ “WARNING CHK WIRING THEN RESET UNIT” / “MISWIRING CHK WIRING THEN RESET UNIT” •
ﺮﺳ/ﻭﺭﺩﻮﺧ ﯽﺳﺎﺷ ﻪﺑ ﺎﻳ ﺩﺭﺍﺩ ﻩﺎﺗﻮﮐ ﻝﺎﺼﺗﺍ ﻮﮔﺪﻨﻠﺑ ﯽﺟﻭﺮﺧ ﻢﻴﺳ ﺎﻳﺁ i.ﺩﺍﺩ ﻡﺎﺠﻧﺍ ﻥﺍﻮﺗ ﯽﻤﻧ ﺍﺭ ﯽﻠﻤﻋ ﺮﮕﻳﺩ ﻭﺩﻮﺷ ﯽﻣ ﺮﻫﺎﻇ ﺮﮕﺸﻳﺎﻤﻧ
؟ﺩﻯﺍ ﻩﺩﺮﻛ ﺖﺳﻯﺭ ﺍﺭ ﺩﻮﺧ ﺭﻭﻰﺳﻯﺭ ﺍﻯﺁ ؛؟ﺖﺳﺍ ﻩﺪﺷ ﻞﺻﻭ ﻩﺎﮕﺘﺳﺩ
Rﺖﺳﺍﺭ ﻭLﭗﭼ ﻯﺎﻫﻮﮔﺪﻨﻠﺑ “–” ﻯﺎﻫ ﻝﺎﻧﻰﻣﺮﺗ ﺍﻯﺁ ؛؟ﺖﺳﺍ ﻩﺪﺷ ﻞﺻﻭ ﻥﻰﻣﺯ ﻪﺑ ﻮﮔﺪﻨﻠﺑ ﻰﺟﻭﺮﺧ ﻡﻰﺳ ﺍﻯﺁ i.ﺖﺳﻰﻧ ﺢﺿﺍﻭ ﺍﺪﺻ •
؟ﺪﻧﺍ ﻩﺪﺷ ﻞﺻﻭ ﻥﻰﻣﺯ ﻪﺑ ﻝﻮﻤﻌﻣ ﺭﻮﻃ ﻪﺑ ﻮﮔﺪﻨﻠﺑ
؟ﺪﻧﺍ ﻩﺪﺷ ﻞﺻﻭ ﻰﺳﺎﺷ ﻪﺑ ﺮﺗ ﻡﻰﺨﺿ ﻭﺮﺗ ﻩﺎﺗﻮﻛ ﻯﺎﻫ ﻡﻰﺳ ﺎﺑ ﺖﺸﭘ ﺭﺩ ﻥﻰﻣﺯ ﻪﺑ ﻝﺎﺼﺗﺍ ﻝﺎﻧﻰﻣﺮﺗ ﺍﻯﺁ i.ﺩﺭﺍﺩ ﺕﻯﺯﺍﺭﺎﭘ ﺍﺪﺻ •
Rﺖﺳﺍﺭ ﻭLﭗﭼ ﻯﺎﻫﻮﮔﺪﻨﻠﺑ “–” ﻯﺎﻫ ﻝﺎﻧﻰﻣﺮﺗ ﺍﻯﺁ ؛؟ﺖﺳﺍ ﻩﺪﺷ ﻞﺻﻭ ﻥﻰﻣﺯ ﻪﺑ ﻮﮔﺪﻨﻠﺑ ﻰﺟﻭﺮﺧ ﻡﻰﺳ ﺍﻯﺁ i.ﺩﻮﺷ ﻰﻣ ﻍﺍﺩ ﺭﻭﻰﺳﻯﺭ •
؟ﺪﻧﺍ ﻩﺪﺷ ﻞﺻﻭ ﻥﻰﻣﺯ ﻪﺑ ﻝﻮﻤﻌﻣ ﺭﻮﻃ ﻪﺑ ﻮﮔﺪﻨﻠﺑ
؟ﺩﻯﺍ ﻩﺩﺮﻛ ﺖﺳﻯﺭ ﺍﺭ ﺩﻮﺧ ﺭﻭﻰﺳﻯﺭ ﺍﻯﺁ i.ﺪﻨﻛ ﻰﻤﻧ ﺭﺎﻛ ﻼﺻﺍ ﺭﻭﻰﺳﻯﺭ ﻥﻯﺍ •
ﻝﺎﻜﺷﺍ ﻊﻓﺭ / ﺡﻼﺻﻻﺍﻭﻝﺎﻄﻋﻻﺍ ﻦﻋﺚﺤﺒﻟﺍ
PE, AR
ﺩﺭﻮﺒﺷﺍﺩ ﺭﺩ ﺐﺼﻧ / ﺓﺭﺎﻴﺴﻟﺍﻮﻠﺑﺎﺗ ـﻞﺧﺍﺩ
ﺕﺍﻭﺩﺍ ﺹﻮﺼﺨﺑ ﺕﺎﻣﻮﻠﻌﻤﻟ ﺔﺟﺎﺣ ﻭﺍ ﺕﺍﺭﺎﺴﻔﺘﺳﺍ ﻙﺎﻨﻫ ﻥﺎﻛ ﺍﺫﺍ .ﺔﻴﻟﺎﺜﻤﻟﺍ ﺐﻴﻛﺮﺘﻟﺍ ﺔﻘﻳﺮﻃ ﻲﻟﺎﺘﻟﺍ ﻲﺤﻴﺿﻮﺘﻟﺍ ﻢﺳﺮﻟﺍ ﻦﻴﺒﻳ
.ﺕﺍﻭﺩﻻﺍ ﻩﺬﻬﻟ ﺔﻋﺯﻮﻤﻟﺍ ﺔﻛﺮﺸﻟﺍ ﻭﺍ JVC ﺔﻛﺭﺎﻣ ﺕﺍﺭﺎﻴﺴﻠﻟ ﺔﻴﺗﻮﺼﻟﺍ ﺓﺰﻬﺟﻻﺍ ﻉﺯﻮﻣ ﺓﺭﺎﺸﺘﺳﺍ ﻰﺟﺮﻳ ،ﺐﻴﻛﺮﺘﻟﺍ
ﺪﻳﺭﺍﺩ ﺐﺼﻧ ﻯﺎﻫ ﺖﻴﻛ ﺎﺑ ﻪﻄﺑﺍﺭ ﺭﺩ ﻰﺗﺎﻋﻼﻃﺍ ﻪﺑ ﺯﺎﻴﻧ ﺎﻳ ﺪﻳﺭﺍﺩ ﻰﻟﺍﻮﺳ ﺮﮔﺍ .ﺪﻫﺩ ﻰﻣ ﻥﺎﺸﻧ ﺍﺭ ﻰﻠﻛ ﺐﺼﻧ ﺵﻭﺭ ﻚﻳ ﺮﻳﺯ ﻞﻜﺷ
.ﺪﻴﻳﺎﻤﻧ ﺕﺭﻮﺸﻣ ﺎﻫ ﺖﻴﻛ ﻩﺪﻨﻨﻛ ﻪﺿﺮﻋ JVC ﺖﻛﺮﺷ ﺎﻳ ﺩﻮﺧ ﻞﻴﺒﻣﻮﺗﺍ ﻂﺒﺿ ﻩﺪﻨﺷﻭﺮﻓ ﺎﺑ
ﺖﺒﺜﻣ ﺕﻮﺼﻟﺍ ﻡﺎﻈﻧ
/ ﺓﺭﺎﻴﺴﻟﺍ ﻲﻓ ﻞﻌﻔﻟﺎﺑ
ﺍﺪﺘﺑﺍ ﺯﺍ ﻪﮐ ﯽﺗﻮﺻ ﻢﺘﺴﻴﺳ
ﻩﺪﺷ ﺐﺼﻧ ﻞﻴﺑﻮﻣﻮﺗﺍ ﺭﺩ
ﺖﺳﺍ
/ ﺓﺭﺎﻴﺴﻟﺍ ﺕﺍﺩﺍﺪﻋ ﺔﺣﻮﻟ
ﻞﻴﺒﻣﻮﺗﺍ ﺩﺭﻮﺒﺷﺍﺩ
ﻊﻣ ﻞﺧﺍﺪﺘﻳ ﻥﺎﺴﻟ ﺩﻮﺟﻭ ﺔﻟﺎﺣ ﻲﻓ
ﻰﺘﺣ ﻪﻴﻨﺜﺑ ﻢﻗ ،ﺐﻴﻛﺮﺘﻟﺍ ﻞﻣﺎﺣ
/ .ﺎﹰﺤﻄﺴﻣ ﺢﺒﺼﻳ
ﺩﻮﺟﻭ ﺖﺴﺑ یﻭﺭ ﺭﺩ ﻢﺣﺍﺰﻣ ﻪﺒﻟ ﺮﮔﺍ
.ﺪﻴﻨﮐ ﻑﺎﺻ ﺍﺮﻧﺍ ﻥﺩﺮﮐ ﺎﺗ ﺎﺑ ﺩﺭﺍﺩ
/ ﺓﺭﺎﻴﺴﻟﺍ ﻦﻣ ﻪﻋﺰﻧ ﺪﻌﺑ ﺭﺎﻤﺴﻤﻟﺍ
ﻞﻴﺒﻣﻮﺗﺍ ﺯﺍ ﻩﺪﺷ ﺯﺎﺑ ﭻﻴﭘ
/ ﺓﺭﺎﻴﺴﻟﺍ ﻦﻣ ﻪﻋﺰﻧ ﺪﻌﺑ ﺐﻴﻛﺮﺘﻟﺍ ﻞﻣﺎﺣ
ﺖﺳﺍ ﻩﺪﺷ ﺍﺪﺟ ﻞﻴﺒﻣﻮﺗﺍ ﺯﺍ ﻪﮐ ﻥﺩﺮﮐ ﺭﺍﻮﺳ ﻪﻳﺎﭘ
ﻲﻓ ﺖﺒﺜﻤﻟﺍ ﺭﺎﻤﺴﻤﻟﺍ ﻡﺍﺪﺨﺘﺳﺎﺑ ﺓﺭﺎﻴﺴﻠﻟ ﻲﻧﺪﻌﻤﻟﺍ ﻢﺴﺠﻟﺎﺑ ﻡﺎﻜﺣﺈﺑ ﻲﺿﺭﻷﺍ ﻚﻠﺴﻟﺍ ﺖﺒﺛ
/ .ﺓﺭﺎﻴﺴﻠﻟ ﻲﻧﺪﻌﻤﻟﺍ ﻢﺴﺠﻟﺎﺑ ﺱﺎﺳﻷﺍ
ﻞﻴﺒﻣﻮﺗﺍ یﺰﻠﻓ ﻪﻧﺪﺑ ﻪﺑ ﻢﮑﺤﻣ ،یﺰﻠﻓ ﻪﻧﺪﺑ ﻪﺑ ﻩﺪﺷ ﭻﻴﭘ ﯽﻠﺻﺍ یﺎﻬﭽﻴﭘ ﺯﺍ ﻩﺩﺎﻔﺘﺳﺍ ﺎﺑ ﺍﺭ ﻦﻴﻣﺯ ﻢﻴﺳ
.ﺪﻴﻨﮐ ﻞﺻﻭ
ﻞﻴﺒﻣﻮﺗﺍ ﺭﺩ ﻥﺩﺮﮐ ﺭﺍﻮﺳ یﺎﻫ ﻪﻳﺎﭘ ﺯﺍ ﻩﺩﺎﻔﺘﺳﺍ ﺎﺑ ﺐﺼﻧ / ﺓﺭﺎﻴﺴﻟﺍﻲﻓﺐﻴﻛﺮﺘﻟﺍﻞﻣﺍﻮﺣﻡﺍﺪﺨﺘﺳﺎﺑﺐﻴﻛﺮﺘﻟﺍ
ﺕﺎﻌﻄﻗ ﺖﺴﻴﻟ / ﺀﺍﺰﺟﻷﺍﺔﻤﺋﺎﻗ
/ ﻢﻣ ٨×M٥- ﺲﻃﺎﻏ ﺱﺃﺮﺑ ﺮﻴﻣﺎﺴﻣ A
(×8) (ﺮﺘﻣ ﯽﻠﻴﻣ ٨×M۵) ﺭﺍﺩ ﺦﭘ ﺖﺨﺗ یﺎﻬﭽﻴﭘ
/ ﻢﻣ ٨×M٥— ﺔﻳﺮﺋﺍﺩ ﺱﺃﺮﺑ ﺮﻴﻣﺎﺴﻣ B
(×8) (ﺮﺘﻣ ﯽﻠﻴﻣ ٨×M۵) ﺩﺮﮔ ﺮﺳ یﺎﻬﭽﻴﭘ
/ ﻥﺎﺴﻴﻧ ﻉﻮﻧ ﻦﻣ ﺕﺍﺭﺎﻴﺴﻟﺍ ﻊﻣ ﻡﺍﺪﺨﺘﺳﻼﻟ ﺔﺣﻮﻟ C
(×1)ﻥﺎﺴﻴﻧ ﻞﻴﺒﻣﻮﺗﺍ ﺭﺩ ﻩﺩﺎﻔﺘﺳﺍ یﺍﺮﺑ ﻪﺤﻔﺻ
(×1)ﺵﺮﺑ ﻪﺤﻔﺻ / ﺔﻨﻳﺰﻟﺍ ﺔﺣﻭ D
ﻦﻣ ﺓﺭﺎﻴﺳ ﻲﻓ ﺓﺪﺣﻮﻟﺍ ﺐﻴﻛﺮﺗ ﺪﻨﻋ
/ ﻥﺎﺴﻴﻧﻉﻮﻧ
ﻥﺎﺴﻴﻧ ﻞﻴﺒﻣﻮﺗﺍ ﺭﺩ ﻩﺎﮕﺘﺳﺩ ﺐﺼﻧ ﻡﺎﮕﻨﻫ
/ .ﺢﺿﻮﻣ ﻮﻫ ﺎﻤﻛ ﺔﻘﻓﺮﻤﻟﺍ ﺔﺣﻮﻠﻟﺍ ﺐﻛﺭ
،ﺖﺳﺍ ﻩﺪﺷ ﻩﺩﺍﺩ ﺶﻳﺎﻤﻧ ﻪﮐ یﻮﺤﻨﺑ ﺍﺭ ﻩﺪﺷ ﻪﺋﺍﺭﺍ ﻪﺤﻔﺻ
.ﺪﻴﻨﮐ ﻢﮑﺤﻣ
.ﺔﺟﺭﺩ ٣٠ ﻦﻣ ﻞﻗﺍ ﺔﻳﻭﺍﺯ ﻰﻠﻋ ﺯﺎﻬﺠﻟﺍ ﺐﹼﻛﺭ
.ﺪﻴﻳﺎﻤﻧ ﺐﺼﻧ ﻪﺟﺭﺩ ٣٠ ﺯﺍ ﺮﺘﻤﻛ یﺍ ﻪﻳﻭﺍﺯ ﺎﺑ ﺍﺭ ﺭﻮﻴﺴﻳﺭ
Install_KW-R500_005A_AR-PE.indd 3Install_KW-R500_005A_AR-PE.indd 3 12/7/2011 12:24:46 PM12/7/2011 12:24:46 PM

4
KW-R400
KW-R500
R-AUX /
BT ADAPTER
FUSE : 10A
ﻰﻗﺮﺑ ﺕﻻﺎﺼﺗﺍ / ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍﺕﻼﻴﺻﻮﺘﻟﺍ
.ﺯﺎﻬﺠﻟﺍ ﻊﻣ ﺩﹼﻭﺰﻣ ﺮﻴﻏ
١
*
.ﻥﺎﻫﺪﻟﺎﺑ ﻲﻠﻄﻤﻟﺍ ﺮﻴﻏ ﻊﺿﻮﻤﻟﺍ ﻊﻣ ــ ﻲﻧﺪﻌﻤﻟﺍ ﺓﺭﺎﻴﺴﻟﺍ ﻢﺴﺟ ﻭﺍ ﻞﻜﻴﻫ ﻊﻣ ﻢﻜﺤﻣ ﻞﻜﺸﺑ ﻲﺿﺭﻻﺍ ﻚﻠﺴﻟﺍ ﻞﺻﻭﺍ
٢
*
.ﺕﺎﻤﻴﻠﻌﺘﻟﺍ ﻦﻣ ١٢ ﺔﺤﻔﺻ ﺮﻈﻧﺍ ،ﻚﻟﺬﻟ ﺎﹰﻘﻓﻭ <L/O MODE> ﻂﺒﺿ ﺀﺍﺮﺟﺈﺑ ﻢﻗ
٣
*
.ﺖﺳﻰﻧ ﺭﻭﻰﺳﻯﺭ ﻥﻯﺍ ﻩﺍﺮﻤﻫ
١
*
.ﺩﻰﻨﻛ ﻞﺻﻭ ﺖﺳﺍ ﻩﺪﺸﻧ ﻩﺩﻰﺷﻮﭘ ﮓﻧﺭ ﺎﺑ ﻪﻛ ﻰﻠﺤﻣ ﺭﺩ ﻝﻰﺒﻣﻮﺗﺍ ﻰﺳﺎﺷ ﺍﻯ ﻯﺰﻠﻓ ﻪﻧﺪﺑ ﻪﺑ ﻢﻜﺤﻣ ﺍﺭ ﻥﻰﻣﺯ ﻝﺎﺼﺗﺍ ﻡﻰﺳ
٢
*
.ﺪﻴﻳﺎﻤﻧ ﻪﻌﺟﺍﺮﻣ ﺎﻤﻨﻫﺍﺭ ﻪﭼﺮﺘﻓﺩ ١٢ ﻪﺤﻔﺻ ﻪﺑ ،ﺪﻴﻨﮐ ﻢﻴﻈﻨﺗ ﺖﻴﻌﺿﻭ ﺱﺎﺳﺍ ﺮﺑ ﺍﺭ <L/O MODE> ﺖﻟﺎﺣ
٣
*
ﺔﺻﺎﺨﻟﺍ ﻙﻼﺳﻷﺍ ﺓﺮﻴﻔﺿ
ﻰﻠﻋ ﺎﻫﺅﺍﺮﺷ ﻢﺘﻳ) ﺓﺭﺎﻴﺴﻟﺎﺑ
/(ﺓﺪﺣ
ﻭﺭﺩﻮﺧ ﺹﻮﺼﺨﻣ ﯽﺸﮐ ﻢﻴﺳ ﻪﻤﺴﺗ
(ﺩﻮﺷ یﺭﺍﺪﻳﺮﺧ ﻪﻧﺎﮔﺍﺪﺟ)
:ﺎﻤﺷ ﻊﺟﺮﻣ یﺍﺮﺑ /ﻚﺗﺎﻣﻮﻠﻌﻤﻟ
:Metra Electronics
www.metraonline.com
:Scosche Industries
www.scosche.com
/(ﻰﺼﻗﺃ ﺪﺤﺑ ﺮﻴﺒﻣﺃ ﻲﻠﻠﻣ ٢٠٠) ﻢﺨﻀﻤﻟﺍ ﻞﻴﻐﺸﺗ
(ﺮﭙﻣﺁ ﯽﻠﻴﻣ ٢٠٠ ﺮﺜﮐﺍﺪﺣ) ﺮﻳﺎﻓ ﯽﻠﭙﻣﺁ ﻥﺩﺮﮐ ﻦﺷﻭﺭ
ﺖﻟﻭ ١٢ ﻥﺩﺮﮐ ﻦﺷﻭﺭ ﭻﻴﺋﻮﺳ /ﺖﻟﻮﻓ ١٢ ﻝﺎﻌﺷﺇ ﺡﺎﺘﻔﻣ
ﺖﻟﻭ ١٢ یﺮﺗﺎﺑ /ﺖﻟﻮﻓ ١٢ ﺔﻳﺭﺎﻄﺑ
ﻦﻴﻣﺯ /ﻲﺿﺭﻷﺍ ﻚﻠﺴﻟﺍ
ﯽﻳﺎﻨﺷﻭﺭ /ﺓﺀﺎﺿﻹﺍ
ﻦﻔﻠﺗ یﺍﺪﺻ ﻊﻄﻗ /ﻒﺗﺎﻬﻟﺍ ﺕﻮﺻ ﻢﺘﻛ
/
D ﺐﺣﺎﺼﻤﻟﺍ ﺔﻗﺎﻄﻟﺍ ﻚﻠﺳ ﻲﻓ ﻲﻨﺒﻟﺍ ﻚﻠﺴﻟﺍ ﻰﻟﺇ
D ﻩﺪﺷ ﻪﺋﺍﺭﺍ ﻕﺮﺑ ﻢﻴﺳ ،یﺍ ﻩﻮﻬﻗ ﻢﻴﺳ ﻪﺑ
/ D ﺐﺣﺎﺼﻤﻟﺍ ﺔﻗﺎﻄﻟﺍ ﻚﻠﺳ ﻲﻓ (ﺾﻴﺑﺃ ﻂﺨﺑ) ﻕﺭﺯﻷﺍ ﻚﻠﺴﻟﺍ ﻰﻟﺇ
D ﻩﺪﺷ ﻪﺋﺍﺭﺍ ﻕﺮﺑ ﻢﻴﺳ (ﺪﻴﻔﺳ ﺭﺍﻮﻧ) ﯽﺑﺁ ﻢﻴﺳ ﻪﺑ
ﻦﻴﻣﺯ /ﻲﺿﺭﻷﺍ ﻚﻠﺴﻟﺍ
– – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – ﺎﻳ /ﻭﺍ – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – – –
KS-BTA100
/ﺔﻠﺼﻔﻨﻣ ﺓﺭﻮﺼﺑ ﺓﺍﺮﺘﺸﻣ)
(ﻩﺪﺷ یﺭﺍﺪﻳﺮﺧ ﻪﻧﺎﮔﺍﺪﺟ
ﻻﺓﺭﺎﻴﺴﻟﺍ ﻲﻓ ﺔﻴﻠﺻﻷﺍ ﻙﻼﺳﻷﺍ ﺓﺮﻴﻔﺿ ﺖﻧﺎﻛ ﺍﺫﺇ
ﻞﺻﻭ ،”ﺖﻟﻮﻓ ١٢ ﻝﺎﻌﺷﺇ ﺡﺎﺘﻔﻣ• ﻚﻠﺳ ﻦﻤﻀﺘﺗ
،” D • ﺐﺣﺎﺼﻤﻟﺍ ﺔﻗﺎﻄﻟﺍ ﻚﻠﺳ ﻲﻓ ﺮﻤﺣﻷﺍ ﻚﻠﺴﻟﺍ
ﻢﺘﻳ ﻞﺼﻔﻨﻣ ﺮﻤﺣﺃ ﻚﻠﺳ ﻖﻳﺮﻃ ﻦﻋ) ﺮﻬﺼﻨﻤﻟﺍ ﺔﻠﺘﻜﺑ
/.(ﺮﻬﺼﻨﻤﻠﻟ ﻉﺮﻔﺗ ﺔﻄﻘﻨﺑ ﻩﺮﻴﻓﻮﺗ
١٢ ﻥﺩﺮﮐ ﻦﺷﻭﺭ ﭻﻴﺋﻮﺳ”ﻢﻴﺳ یﺍﺭﺍﺩ ﻭﺭﺩﻮﺧ ﻢﻴﺳ ﻪﻤﺴﺗ ﺮﮔﺍ
کﻮﻠﺑ ﻪﺑ ﺍﺭ ، D ،ﻕﺮﺑ ﻢﻴﺳ ﺰﻣﺮﻗ ﻢﻴﺳ ﺮﺳ ،ﺪﺷﺎﺑ ﯽﻤﻧ “ﺖﻟﻭ
ﻞﺻﻭ (ﺯﻮﻴﻓ ﺮﺳ ﻪﺑ ﺰﻣﺮﻗ ﻢﻴﺳ ﻥﺩﺮﮐ ﻞﺻﻭ ﺎﺑ) ﻭﺭﺩﻮﺧ ﺯﻮﻴﻓ
.ﺪﻴﻨﮐ
/؟ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺔﻗﺎﻄﻟﺍ ﻞﻴﺻﻮﺗﻦﻜﻤﻳ ﻻ
؟ﺩﻮﺷ ﯽﻤﻧ ﻞﺻﻭ ﻕﺮﺑ
/ﻞﺼﻔﻨﻣ ﺮﻤﺣﺃ ﻚﻠﺳ
ﻪﻧﺎﮔﺍﺪﺟ ﺰﻣﺮﻗ ﻢﻴﺳ
/(ﻰﺼﻗﺃ ﺪﺤﺑ ﺮﻴﺒﻣﺃ ﻲﻠﻠﻣ ٢٥٠) ﻲﺋﺎﻘﻠﺘﻟﺍ ﻲﺋﺍﻮﻬﻟﺍ
(ﺮﭙﻣﺁ ﯽﻠﻴﻣ ٢۵٠ ﺮﺜﮐﺍﺪﺣ) ﮏﻴﺗﺎﻣﻮﺗﺍ ﻦﺘﻧﺁ
ﻞﺑﺎﺗﺮﭘ ﺕﻮﺻ ﺶﺨﭘ ﺎﻳ Bluetooth ﺭﻮﺘﭘﺍﺩﺁ ﻥﺩﺮﮐ ﻞﺻﻭ /ﻝﻮﻤﺤﻤﻟﺍﺕﻮﺼﻟﺍ ﻞﻐﺸﻣ ﻭﺃ ﺙﻮﺗﻮﻠﺒﻟﺍ ﻝﻮﺤﻣ ﻞﻴﺻﻮﺗ
ﺮﻈﻧﺍ .ﻚﻟﺬﻟﹰﺎﻘﻓﻭ <SRC SELECT> ﻂﺒﺿ ﺀﺍﺮﺟﺈﺑ ﻢﻗ
/.ﺕﺎﻤﻴﻠﻌﺘﻟﺍ ﻦﻣ ١٣ ﻭ٩ﺕﺎﺤﻔﺻﺍ
ﻢﻴﻈﻨﺗ ﺖﻴﻌﺿﻭ ﺱﺎﺳﺍ ﺮﺑ ﺍﺭ <SRC SELECT> ﺖﻟﺎﺣ
.ﺪﻴﻨﮐ ﻪﻌﺟﺍﺮﻣ ﺎﻬﻠﻤﻌﻟﺍﺭﻮﺘﺳﺩ ١٣ ﻭ٩ﺕﺎﺤﻔﺻ ﻪﺑ ،ﺪﻴﻨﮐ
ﻕﺍﺮﺘﺣﺍ چﻯﻮﺳ /ﻝﺎﻌﺘﺷﻻﺍ ﺡﺎﺘﻔﻣ
/ﺯﻮﻴﻔﻟﺍ ﺔﻋﻮﻤﺠﻣ
ﺯﻭﻰﻓ ﻙﻮﻠﺑ
(ﭗﭼ) ﻮﻠﺟ یﻮﮔ ﺪﻨﻠﺑ /(ﻯﺮﺴﻴﻟﺍ) ﺔﻴﻣﺎﻣﻷﺍ ﺔﻋﺎﻤﺴﻟﺍ
(ﺖﺳﺍﺭ) ﻮﻠﺟ یﻮﮔﺪﻨﻠﺑ /(ﻰﻨﻤﻴﻟﺍ) ﺔﻴﻣﺎﻣﻷﺍ ﺔﻋﺎﻤﺴﻟﺍ
(ﭗﭼ) ﺐﻘﻋ یﻮﮔﺪﻨﻠﺑ /(ﻯﺮﺴﻴﻟﺍ) ﺔﻴﻔﻠﺨﻟﺍ ﺔﻋﺎﻤﺴﻟﺍ
(ﺖﺳﺍﺭ) ﺐﻘﻋ یﻮﮔﺪﻨﻠﺑ /(ﻰﻨﻤﻴﻟﺍ) ﺔﻴﻔﻠﺨﻟﺍ ﺔﻋﺎﻤﺴﻟﺍ
(ﯽﻜﺸﻣ ﺭﺍﻮﻧ) ﺪﻴﻔﺳ /(ﺩﻮﺳﺃ ﻂﺨﺑ)ﺾﻴﺑﺃ
(ﯽﻜﺸﻣ ﺭﺍﻮﻧ) یﺮﺘﺴﻛﺎﺧ /(ﺩﻮﺳﺃ ﻂﺨﺑ)ﻱﺩﺎﻣﺭ
(ﯽﮑﺸﻣ ﺭﺍﻮﻧ) ﺰﺒﺳ /(ﺩﻮﺳﺃ ﻂﺨﺑ)ﺮﻀﺧﺍ
(ﯽﻜﺸﻣ ﺭﺍﻮﻧ) ﺶﻔﻨﺑ /(ﺩﻮﺳﺃ ﻂﺨﺑ)ﻲﻧﺍﻮﺟﺭﺍ
ﺩﻰﻔﺳ /ﺾﻴﺑﺃ
ﻯﺮﺘﺴﻛﺎﺧ /ﻱﺩﺎﻣﺭ
ﺰﺒﺳ /ﺮﻀﺧﺍ
ﺶﻔﻨﺑ /ﻲﻧﺍﻮﺟﺭﺍ
ﻰﺑﺁ /ﻕﺭﺯﺍ
(ﺪﻴﻔﺳ ﺭﺍﻮﻧ) ﯽﺑﺁ /(ﺾﻴﺑﺃ ﻂﺨﺑ)ﻕﺭﺯﺃ
(ﺪﻴﻔﺳ ﺭﺍﻮﻧ) ﯽﺠﻧﺭﺎﻧ /(ﺾﻴﺑﺃ ﻂﺨﺑ) ﻲﻟﺎﻘﺗﺮﺑ
ﻯﺍ ﻩﻮﻬﻗ /ﻲﻨﺑ
ﻯﺍ ﻩﻮﻬﻗ /ﻲﻨﺑ
ﺩﺭﺯ /ﺮﻔﺻﺃ
ﻰﻜﺸﻣ /ﺩﻮﺳﺃ
ﺰﻣﺮﻗ /ﺮﻤﺣﺃ
(ﺪﻴﻔﺳ ﺭﺍﻮﻧ) ﯽﺑﺁ /(ﺾﻴﺑﺃ ﻂﺨﺑ)ﻕﺭﺯﺃ
ﻰﻜﺸﻣ /ﺩﻮﺳﺃ
/
١
*ﺦﻟﺇ ،ﻝﺎﻘﻧ ﺕﻮﺻ ﻞﻐﺸﻣ
١
*ﻩﺮﻴﻏ ﻭﻞﻤﺣ ﻞﺑﺎﻗ ﯽﺗﻮﺻ ﻩﺪﻨﻨﮐ ﺶﺨﭘ
/
١
*ﻢﻣ ٣٫٥ ﻢﺴﺠﻤﻟﺍ ﺕﻮﺼﻠﻟ ﺮﻴﻐﺻ ﺲﺑﺎﻗ
١
*یﺮﺘﻣ ﯽﻠﻴﻣ ٣٫۵ ﻮﻳﺮﺘﺳﺍ ﯽﻨﻴﻣ ﺶﻴﻓ
/.ﺓﺪﺣﻮﻟﺍ ﻂﺒﺿ ﺪﻋﺃ
.ﺩﻰﻨﻛ ﺖﺳ ﻯﺭ ﺍﺭ ﻩﺎﮕﺘﺳﺩ
١
*ﻝﺎﻨﮔﻰﺳ ﻞﺑﺎﻛ /
١
*ﺩﺮﻔﻣ ﻚﻠﺳ
٢
*/
٢
*
/JVC ﺔﻛﺭﺎﻣ ﺕﻮﺻ ﻢﺨﻀﻣ
JVC ﺭﻯﺎﻓﻰﻠﭙﻣﺁ
١*ﻪﻓﺎﺿﺍ ﻢﻴﺳ / ١
* ﺔﻟﺎﻃﻹﺍ ﻚﻠﺳ
ﻯﺭﺎﻨﻛ ﻡﻰﺳ/ﺪﻌﺑ ﻦﻋ ﻢﻜﺤﺘﻟﺍ ﻚﻠﺳ
ﻕﺮﺑ ﻡﻰﺳ /ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺔﻗﺎﻄﻟﺍ ﻚﻠﺳ D
ﺮﭙﻣﺁ ١٠ ﺯﻭﻰﻓ /ﺮﻴﺒﻣﺍ ١٠ ﺯﻮﻴﻓ
ﺖﺸﭘ ﺭﺩ ﻥﻰﻣﺯ ﻪﺑ ﻝﺎﺼﺗﺍ ﻝﺎﻧﻰﻣﺮﺗ/ﻲﻔﻠﺨﻟﺍ ﺾﻳﺭﺄﺘﻟﺍ ﻑﺮﻃ
ﻦﺘﻧﺁ ﻝﺎﻧﻰﻣﺮﺗ /ﻲﺋﺍﻮﻬﻟﺍ ﻑﺮﻃ
/(ﺓﺭﺎﻴﺴﻟﺍ) ﺔﻴﻠﺻﻷﺍ ﻙﻼﺳﻷﺍ ﺓﺮﻴﻔﺿ
(ﻭﺭﺩﻮﺧ) ﻪﻧﺎﺧﺭﺎﮐ ﯽﺸﮐ ﻢﻴﺳ ﻪﻤﺴﺗ
/
١
*ﺪﻌﺑ ﻦﻋ ﻢﻜﺤﺘﻟﺍ ﺯﺎﻬﺟ ﻝﻮﺤﻣ
١
*ﺭﻭﺩ ﻩﺍﺭ ﺯﺍ ﻝﺮﺘﻨﮐ ﺭﻮﺘﭘﺍﺩﺁ
(ﺩﺭﺯ ﺭﺍﻮﻧ) ﯽﺑﺁ /(ﺮﻔﺻﺃ ﻂﺨﺑ)ﻕﺭﺯﺃ
ﻁﺎﻴﺘﺣﺍ /ﻪﻴﺒﻨﺗ
ﺪﻴﻨﮐ ﺖﺨﻟ ﺍﺭ ﺎﻬﻤﻴﺳ ﺮﺳ /ﻚﻠﺴﻟﺍ ﻑﺍﺮﻃﺃ ﺔﻳﺮﻌﺘﺑ ﻢﻗ
ﺪﻴﻧﺎﭽﻴﭙﺑ ﺮﮕﻳﺪﮑﻳ ﻪﺑ ﺍﺭ ﺎﻬﻤﻴﺳ ﺮﺳ /ﺎﹰﻌﻣ ﻑﺍﺮﻃﻷﺍ ﻝﺪﺠﺑ ﻢﻗ
ﺪﻴﻨﮐ ﻢﻴﺤﻟ /ﻡﺎﺤﻠﻟﺎﺑ ﻢﻗ
ﺪﻴﭽﻴﭙﺑ ﺭﺍﻮﻧ /ﻂﻳﺮﺸﻟﺍ ﻡﺪﺨﺘﺳﺍ
.ﺪﻴﻨﮐ ﻞﺻﻭ ﺮﮕﻳﺪﮑﻳ ﻪﺑ ﺍﺭ ﮓﻧﺭ ﻢﻫ یﺎﻬﻤﻴﺳ ﺮﺳ /.ﺎﹰﻌﻣ ﺔﻬﺑﺎﺸﺘﻤﻟﺍﻥﺍﻮﻟﻷﺍ ﺕﺍﺫ ﻙﻼﺳﻷﺍ ﻞﺻﻭ
:ﺪﻴﻨﮐ ﻞﻤﻋ ﺕﺭﻮﺻ ﻦﻳﺪﺑ ﻢﻴﺳ یﺎﻫﺮﺳ ﻥﺩﺮﮐ ﻞﺻﻭ یﺍﺮﺑ /ﻙﻼﺳﻸﻟ ﺔﻠﺻﻮﻤﻟﺍ ﺮﻴﻏ ﻑﺍﺮﻃﻷﺍ ﻞﻴﺻﻮﺘﻟ
:KW-R500
/ﺔﻴﻣﺎﻣﻷﺍ ﺕﺎﻋﺎﻤﺴﻟﺍ ﻰﻟﺇ :FRONT
ﻮﻠﺟ یﺎﻫﻮﮔﺪﻨﻠﺑ ﻪﺑ
/٣*ﺮﻓﻭﻮﺒﺼﻟﺍ ﻭﺃ ﺔﻴﻔﻠﺨﻟﺍ ﺕﺎﻋﺎﻤﺴﻟﺍ ﻰﻟﺇ :REAR/SW
٣*ﺮﻓﻭﻭ ﺏﺎﺳ ﺎﻳ ﺖﺸﭘ یﺎﻫﻮﮔﺪﻨﻠﺑ ﻪﺑ
– – – – – – – – – – – – – – – – – – – – – – – – –
:KW-R400
/٣*ﺮﻓﻭﻮﺒﺼﻟﺍ ﻭﺃ ﺔﻴﻔﻠﺨﻟﺍ ﺕﺎﻋﺎﻤﺴﻟﺍ ﻰﻟﺇ :REAR/SW
٣
*ﺮﻓﻭﻭ ﺏﺎﺳ ﺎﻳ ﺖﺸﭘ یﺎﻫﻮﮔﺪﻨﻠﺑ ﻪﺑ
/ ﺡﺮﺘﻘﻤﻟﺍ ﻞﻴﺻﻮﺘﻟﺍ
ﻩﺪﺷ ﻪﻴﺻﻮﺗ ﻝﺎﺼﺗﺍ
KW-R500
Install_KW-R500_005A_AR-PE.indd 4Install_KW-R500_005A_AR-PE.indd 4 12/7/2011 12:24:51 PM12/7/2011 12:24:51 PM
