JVC XP-EXT1 User guide
EXOFIELD matching
START
Wear headphones in a quiet room. Measurement starts
when the start button is pressed. lt takes about 3
minutes for measurement.
Home
INPUT
Decode: LPCM 2.0 ch
SOUND MODE CINEMA
START MATCHING
80%
HDMI1
EXOFIELD THEATER
Application name:
Name der Anwendung:
Nom de l'application:
Nombre de la aplicación:
Название приложения:
4h
Connect the HDMI input (eARC/ARC) terminal of the TV to the output terminal of the processor unit.
Verbinden Sie den HDMI-Eingangsanschluss (eARC/ARC) Ihres Fernsehers mit dem Ausgangsanschluss der Prozessoreinheit.
Connectez la borne d'entrée HDMI (eARC/ARC) du téléviseur à la borne de sortie du processeur.
Conecte el terminal de entrada HDMI (eARC/ARC) del televisor al terminal de salida de la unidad procesadora.
Подключите входной разъем HDMI (eARC/ARC) телевизора к выходному разъему процессорного устройства.
Use the supplied charging cable
Verwenden Sie das beigefügte Ladekabel
Utilisez le câble de charge fourni
Utilice el cable de carga suministrado
Используйте прилагаемый зарядный кабель
Use the supplied AC adapter
Verwenden Sie den beigefügten Netzstrom-Adapter
Utilisez l’ adaptateur secteur fourni
Utilice el adaptador de CA suministrado
Используйте прилагаемый адаптер переменного
тока
BD/DVD GAME
TV
Download and install the application on your smartphone
Laden Sie die Anwendung herunter und installieren Sie sie auf Ihrem Smartphone
Téléchargez et installez l’ application sur votre smartphone
Descargue e instale la aplicación en su teléfono inteligente
Загрузите и установите приложение на свой смартфон
eARC/ARC
AUDIO
VIDEO
VIDEO/AUDIO
HDMI OUT
HDMI IN

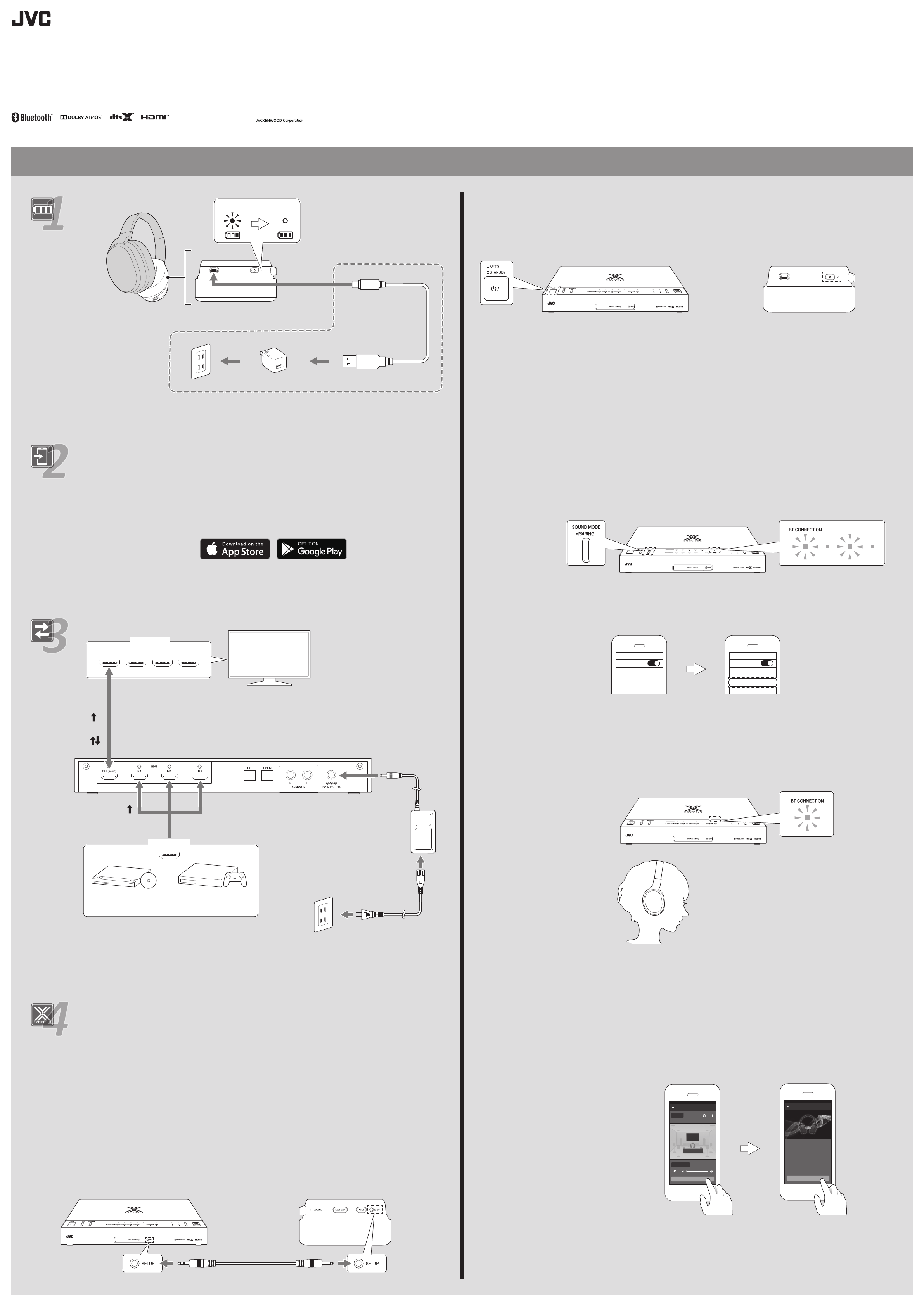

Setting Up (Connection and Measurement)
Turn on the power of the processor unit and headphones
Schalten Sie die Stromversorgung der Prozessoreinheit und Kopfhörer ein
Mettez sous tension le processeur et le casque
Encienda la alimentación de la unidad procesadora y los auriculares
Включите питание процессорного устройства и наушников
2
Connect the processor unit to the smartphone via Bluetooth
Verbinden Sie die Prozessoreinheit über Bluetooth mit dem Smartphone
Connectez le processeur au smartphone via Bluetooth
Conecte la unidad procesadora al teléfono inteligente a través de Bluetooth
Подключите процессорное устройство к смартфону через Bluetooth
3
①
Press and hold the [SOUND MODE/PAIRING] button for about 3 seconds until the [BT CONNECTION] starts flashing in white
Halten Sie die [SOUND MODE/PAIRING]-Taste etwa 3 Sekunden lang gedrückt, bis [BT CONNECTION] beginnt, weiß zu blinken
Appuyez et maintenez enfoncé le bouton [SOUND MODE/PAIRING] durant environ 3 secondes, jusqu'à ce que le [BT
CONNECTION] commence à clignoter en blanc.
Mantenga pulsado el botón [SOUND MODE/PAIRING] durante aproximadamente 3 segundos hasta que el botón [BT
CONNECTION] comience a parpadear en blanco
Нажмите и удерживайте кнопку [SOUND MODE/PAIRING] около 3 секунд, пока [BT CONNECTION] не начнет мигать
белым
②
Select “JVC XP-EXT1P” from the device list.
Wählen Sie “JVC XP-EXT1P” aus der Geräteliste.
Sélectionnez “JVC XP-EXT1P” dans la liste d’ appareils.
Seleccione “JVC XP-EXT1P” en la lista de dispositivos.
Выберите “JVC XP-EXT1P” из списка устройств.
Put on the headphones
Setzen Sie die Kopfhörer auf
Mettez le casque
Colóquese los auriculares
Наденьте наушники
4
6 Disconnect the setup cable
Trennen Sie das Einrichtungskabel ab
Débranchez le câble d'installation
Desconecte el cable de configuración
Отсоедините установочный кабель
• Connection is complete after the [BT CONNECTION] indicator lights up in white.
• Die Verbindung ist hergestellt, wenn die [BT CONNECTION]-Anzeige weiß leuchtet.
• La connexion est établie une fois que le voyant [BT CONNECTION] s'allume en blanc.
• La conexión finaliza después de que el indicador [BT CONNECTION] se ilumine en blanco.
•
• Подключение будет завершено после того, как индикатор [BT CONNECTION] загорится белым цветом.
• If the [BT CONNECTION] indicator does not light up in white, start up the app.
• Wenn die [BT CONNECTION]-Anzeige nicht weiß leuchtet, starten Sie die Anwendung.
• Si le voyant [BT CONNECTION] ne s'allume pas en blanc, démarrez l'application.
• Si el indicador [BT CONNECTION] no se ilumina en blanco, inicie la aplicación.
•
• Если индикатор [BT CONNECTION] не загорится белым, запустите приложение.
Tap the [START MATCHING] button
Tippen Sie auf die [START MATCHING]-Taste
Appuyez sur le bouton [START MATCHING]
Toque el botón [START MATCHING]
Нажмите кнопку [START MATCHING]
5V TYPE
L
The [STAND BY] indicator light goes off and the power turns on.
Die [STAND BY]-Anzeige erlischt und die Stromversorgung wird eingeschaltet.
Le voyant [STAND BY] s'éteint et l'appareil s'allume.
La luz indicadora [STAND BY] se apaga y la alimentación se enciende.
Индикатор [STAND BY] погаснет, и питание включится.
The indicator lights up in white.
Die Anzeige leuchtet weiß.
Le voyant s'allume en blanc.
El indicador se ilumina en blanco.
Индикатор загорится белым цветом.
L
Press once
Einmal drücken
Appuyez une fois
Pulse una vez
Нажмите один раз
Press and hold
Gedrückt halten
Appuyez et maintenez enfoncé
Mantenga pulsado
Нажмите и удерживайте
XP-EXT1
B5A-3516-10
Start up the app and take the measurements
Starten Sie die Anwendung und führen Sie die Messungen durch
Démarrer l’ application et effectuez les mesures
Inicie la aplicación y realice las mediciones
Запустите приложение и выполните измерения
5
STARTUP GUIDE
ANLEITUNG
GUIDE DE DÉMARRAGE
GUÍA DE INICIO
GUIDA DI AVVIO
GEBRUIKSHANDLEIDING
GUIA DE INICIALIZAÇÃO
STARTGUIDE
STARTUP GUIDE
RYCHLÝ PRŮVODCE
STRUČNÝ NÁVOD
GYORS ÚTMUTATÓ
HURTIG VEJLEDNING
ΓΡΗΓΟΡΟΣ ΟΔΗΓΟΣ
KIIRJUHEND
PIKAOPAS
БЪРЗО РЪКОВОДСТВО
TRUMPAS VADOVAS
ĀTRI VADLĪNIJA
GWIDA MALAJR
GHID RAPID
HITRO VODNIK
BRZI VODIČ
КРАТКОЕ РУКОВОДСТВО
Carry out the measurement in a quiet environment. Keep your head still, and don't talk during
the measurement.
Führen Sie die Messung in einer ruhigen Umgebung durch. Halten Sie Ihren Kopf still und
sprechen Sie während der Messung nicht.
Effectuez la mesure dans un environnement silencieux. Gardez la tête immobile, et ne parlez pas
pendant la mesure.
Lleve a cabo la medición en un entorno silencioso. Mantenga la cabeza inmóvil y no hable
durante la medición.
Выполняйте измерение в тихой среде. Держите голову неподвижно и не разговаривайте
во время измерения.
Connect using the supplied setup cable
Schließen Sie das beigefügte Einrichtungskabel an
Connectez à l'aide du câble d'installation fourni
Realice la conexión utilizando el cable de configuración suministrado
Подключите с помощью прилагаемого установочного кабеля
1
R
PROCESSOR UNIT
HEADPHONE
XP-EXT1P
XP-EXT1H
（ ）
Bluetooth
Device
JVC XP-EXT1P
Bluetooth
ON
• Put on the headphones so that they fit snugly around the ears by covering the
ears completely with the ear pads and adjusting the angle of the ear cups.
• Setzen Sie die Kopfhörer auf, sodass sie bequem um die Ohren passen,
indem die Ohren vollständig mit den Ohrpolstern abgedeckt werden und der
Winkel der Ohrmuscheln eingestellt wird.
• Mettez le casque de sorte qu'il s'adapte confortablement à vos oreilles en
couvrant vos oreilles complètement avec les coussinets d'oreilles et en
ajustant l'angle des oreillettes.
• Colóquese los auriculares de forma que queden bien ajustados alrededor de
las orejas cubriéndolas completamente con las almohadillas y ajustando el
ángulo del auricular.
•
• Наденьте наушники таким образом, чтобы они плотно прилегали к ушам,
полностью закрыв уши амбюшурами и отрегулировав угол расположения
чашек наушников.
• Face straight ahead during the measurement.
• Schauen Sie während der Messung geradeaus.
• Regardez droit devant vous durant la mesure.
• Mire hacia adelante durante la medición.
•
• Во время измерения смотрите прямо вперед.
