JVC AV-N29702 Quick start guide

TELEVISOR A COLOR
GUÍA DEL USUARIO
Para el modelo:
AV-N29702
Ilustración del televisor AV-N29702 y del control remoto RM-C303G
NOTA IMPORTANTE AL CLIENTE
Escriba los números de modelo y de serie que se encuentran en la parte posterior
de la caja del televisor, en los espacios correspondientes que aparecen a
continuación. Anexe el recibo o la factura al interior de la portada de esta guía.
Guarde esta guía en un lugar accesible para poder consultarla cuando la necesite.
Guarde la caja de cartón y el embalaje original para uso futuro.
Número de serie
LCT1019-001B-A
0601-TN-JII-JIM
AV-N29702 (Spanish) 7/16/2001 11:47 AM Page 1

RISK OF ELECTRIC SHOCK
DO NOT OPEN
CAUTION:To reduce the risk of electric shock.
Do not remove cover (or back).
No user serviceable parts inside.
Refer servicing to qualified service personnel.
El símbolo de relámpago con flecha, dentro de un
triángulo equilátero, es para informar al usuario
sobre la presencia de “voltajes peligrosos” no
aislados dentro del producto que pueden ser de una
magnitud suficiente para constituir un peligro de
choque eléctrico para las personas.
El símbolo de exclamación, dentro de un triángulo
equilátero, es para informar al usuario sobre la
presencia de importantes instrucciones de
operación y mantenimiento (servicio) en la
literatura que acompaña al aparato.
CAUTION
IMPORTANTES PRECAUCIONES DE
SEGURIDAD
ADVERTENCIA: PARA EVITAR PELIGROS DE INCENDIO O DE CHOQUE ELECTRICO,
NO EXPONGA ESTE TELEVISOR A LA
LLUVIA NI A LA HUMEDAD.
CUIDADO: PARA ASEGURAR LA SEGURIDAD PERSONAL, OBSERVE LAS
SIGUIENTES REGLAS CON RESPECTO AL USO DE ESTA UNIDAD.
1.Opere solamente usando la fuente de energía eléctrica especificada
en la unidad.
2. Evite dañar el enchufe de C.A.yel cordóneléctrico.
3.Evite una instalación inadecuada y nunca coloque la unidad donde no
haya una buena ventilación.
4.No permita la entrada de objetos ni de líquidos en las aberturas del
gabinete.
5.En caso de algún problema, desenchufe la unidad y llame a un
técnico de servicio. No trate de reparar la unidad ni de retirar la
cubierta posterior.
Los cambios o modificaciones no aprobados por JVC pueden anular la
garantía.
* Cuando no vaya a usar este televisor durante un largo período de
tiempo, asegúrese de desconectar el enchufe del tomacorriente de C.A.
y la antena para su seguridad.
2
AV-N29702 (Spanish) 7/16/2001 11:47 AM Page 2

PRECAUCIONES. . . . . . . . . . . . . . 2
DESEMBALAJE DEL TELEVISOR . . . . . 4
INSTALACIÓN RÁPIDA . . . . . . . . . . . 5
CONEXIONES
Conexión de cablevisión y videograbadora . 8
Conexiones de DVD. . . . . . . . . . . . . 11
Como conectar un amplificador externo . . 12
Como conectar una cámara de video . . . 12
Conexión de los componentes AV
Compu Link EX de JVC . . . . . . . . . 13
INFORMACIÓN BÁSICA
Control remoto . . . . . . . . . . . . . . . 14
Programación de los códigos
de la caja de cablevisión o el
receptor de satélite . . . . . . . . . . . 15
Programación de los códigos
de la videograbadora . . . . . . . . . . 16
Programación de los códigos
del DVD . . . . . . . . . . . . . . . . . 17
FUNCIONES DEL MENÚ
Como usar esta guía . . . . . . . . . . . . 18
Plug In Menu
Introducción. . . . . . . . . . . 19
Idioma . . . . . . . . . . . . . . 19
Autoprogramación . . . . . . . . 19
Ajuste del reloj (Auto) . . . . . . 20
Ajuste del reloj (Manual) . . . . 21
Terminar . . . . . . . . . . . . . 21
Lista de canales. . . . . . . . . . . . . . . 22
V-Chip. . . . . . . . . . . . . . . . . . . . 23
Bloqueo de canal . . . . . . . . 30
Controles de imagen
Tinte . . . . . . . . . . . . . . . 31
Color . . . . . . . . . . . . . . . 31
Contraste . . . . . . . . . . . . . 31
Brillo . . . . . . . . . . . . . . . 31
Detalle . . . . . . . . . . . . . . 31
Pantalla azul . . . . . . . . . . . 32
Fijar Video Status . . . . . . . . 32
Controles del sonido
Graves . . . . . . . . . . . . . . 33
Agudos . . . . . . . . . . . . . . 33
Balance . . . . . . . . . . . . . 33
MTS . . . . . . . . . . . . . . . 34
Funciones generales
Temporizador . . . . . . . . . . 35
Altavoces . . . . . . . . . . . . . 36
Salida Audio . . . . . . . . . . . 36
V2 Component-in . . . . . . . . 37
Subtítulos ocultos . . . . . . . . 37
FUNCIÓN DE LOS BOTONES
Menú . . . . . . . . . . . . . . . . . . . 38
Exit (Salir) . . . . . . . . . . . . . . . . . . 38
Display (Indicador) . . . . . . . . . . . . . 38
Video Status (Preajuste de imagen) . . . . 39
Sleep Timer (Temporizador de
apagado automático) . . . . . . . . . . 39
Hyper Surround (Sonido tridimensional) . . 39
Botones Numéricos . . . . . . . . . . . . . 40
Botón 100+ . . . . . . . . . . . . . . . . . 40
Return+ (Retorno). . . . . . . . . . . . . . 40
Muting (Silenciador) . . . . . . . . . . . . 41
Input . . . . . . . . . . . . . . . . . . . . 41
BBE . . . . . . . . . . . . . . . . . . . . . 41
Light (Luz). . . . . . . . . . . . . . . . . . 41
Botones de la videograbadora . . . . . . . 42
Botones del DVD . . . . . . . . . . . . . . 42
Selector de TV/CATV . . . . . . . . . . . . 42
Selector de VCR/DVD . . . . . . . . . . . . 42
Anexos
Solución de problemas . . . . . . . . . . . 43
Función de búsqueda de códigos . . . . . 44
Especificaciones . . . . . . . . . . . . . . 45
Notas . . . . . . . . . . . . . . . . . . . . 46
INDICE
3
AV-N29702 (Spanish) 7/16/2001 11:47 AM Page 3

Dos pilas
AA
1 televisor
AV-N29702 RM-C303G
1 unidad de
control remoto
Gracias por haber comprado su televisor a color JVC. Antes de comenzar a programar su nuevo
televisor, verifique que tenga todos los artículos siguientes.Además de esta guía, la caja con su
televisor debe incluir:
Una vez que haya desembalado su televisor, el próximo paso es conectarlo a su antena/cablevisión
o sistema de satélite y conectar los dispositivos de audio/video que desee usar con su televisor. Para
hacer estas conexiones, utilizará enchufes como los que se indican a continuación.
Recomendamos que lea la Guía del Usuario completa antes de comenzar a usar su televisor
para que pueda aprender acerca de las numerosas funciones y excelentes características del
mismo. Pero si está ansioso por comenzar a usar su televisor de inmediato, se presenta una guía
de instalación rápida en las próximas tres páginas.
Enchufe de entrada A/V
Conectores de RF
Se utilizan para conectar un
cable coaxial desde un sistema
de antena o de cablevisión.
Se utiliza para hacer las
conexiones de video con algunas
videograbadoras, DVD, cámaras
de video, etc.
Se utiliza para conectar los dispositivos de
audio/video como las videograbadoras,
reproductores de discos de vídeo digitales
(DVD), amplificadores estereofónicos,
consolas de juegos, etc.
Enchufe de S-Video
Se utiliza para conectar los
componentes habilitados para
enlace AV Compu Link de JVC
para un sistema de teatro en casa.
Cable de enlace AV Compu Link de JVC
Desembalaje del televisor
4
AV-N29702 (Spanish) 7/16/2001 11:47 AM Page 4

RM-C303G
5
Para instalar las pilas en el control remoto empuje la tapa trasera hacia abajo y deslícela hacia
abajo para retirarla.Coloque las dos pilas, observando cuidadosamente las indicaciones "+" y "-" y
colocando el extremo "-" primero. Vuelva a colocar la tapa deslizándola y presionándola en su
lugar.
Comienzo
En estas páginas de instalación rápida se presentan tres pasos fáciles con información básica
que necesita para comenzar a usar su televisor de inmediato. Esta información incluye
instrucciones básicas sobre el funcionamiento de la unidad de control remoto, la conexión
sencilla a la antena/cablevisión y a una videograbadora opcional y, finalmente, información para
programar el sintonizador automático de su televisor.
Si tiene preguntas o necesita información más detallada sobre alguno de estos pasos, por favor
consulte las otras secciones detalladas de esta guía.
Primer paso – la unidad de control remoto
El control remoto es la clave para operar las numerosas funciones de su televisor. Antes de que
pueda operar el control remoto, primero necesita instalar las pilas (incluidas).
Operación básica
Encienda y apague el televisor oprimiendo el botón POWER (encendido/apagado) en la esquina
superior derecha del control remoto.
Los cuatro botones de funciones clave en el centro del control remoto pueden usarse para el
funcionamiento básico del televisor. Los botones superior e inferior le permitirán avanzar y
retroceder por los canales disponibles. Los botones derecho e izquierdo le permiten aumentar o
disminuir el volumen. Estos botones también están marcados con cuatro flechas y se utilizan con
el sistema de menús en la pantalla de JVC.Usted necesitará usar estos botones más adelante
en la instalación rápida.
El siguiente paso es conectar su televisor a una antena o sistema de cablevisión.
Botón de
encendido/apagado del
control remoto Botones de funciones clave del
control remoto
+
Continúe con el segundo paso
Instalación rápida 1
AV-N29702 (Spanish) 7/16/2001 11:47 AM Page 5

6
Conector de
cablevisión/antena (RF)
Cables/Enchufes de AV
Segundo paso – cómo hacer las conexiones básicas
Ahora necesitará conectar su televisor a un sistema de antena o cablevisión.Abajo se muestra la
conexión más básica de antena/cablevisión. Para una descripción de conexiones más detalladas,
tales como las que requieren una caja de cablevisión, consulte las páginas 8 a 10.
Si ahora desea conectar una videograbadora, abajo se muestra una conexión estéreo básica de
videograbadora.Consulte las páginas 11 a 12 para instrucciones detalladas acerca de la conexión de
otros componentes o un sistema de teatro en casa.
1) Conecte el cable amarillo de video de la salida de video de la videograbadora al enchufe de la
entrada de video del televisor, o conecte un cable de S-Video de la salida de video de la
videograbadora a la entrada de S-Video del televisor.
2) Conecte el cable blanco de audio de la salida de audio izquierda de la videograbadora al
enchufe de entrada de audio izquierdo del televisor.
3) Conecte el cable rojo de audio de la salida de audio derecha de la videograbadora al enchufe
de entrada de audio derecho del televisor.
Finalmente, una vez que haya completado las conexiones, enchufe el cable de energía eléctrica al
tomacorriente de pared más cercano y encienda el televisor.

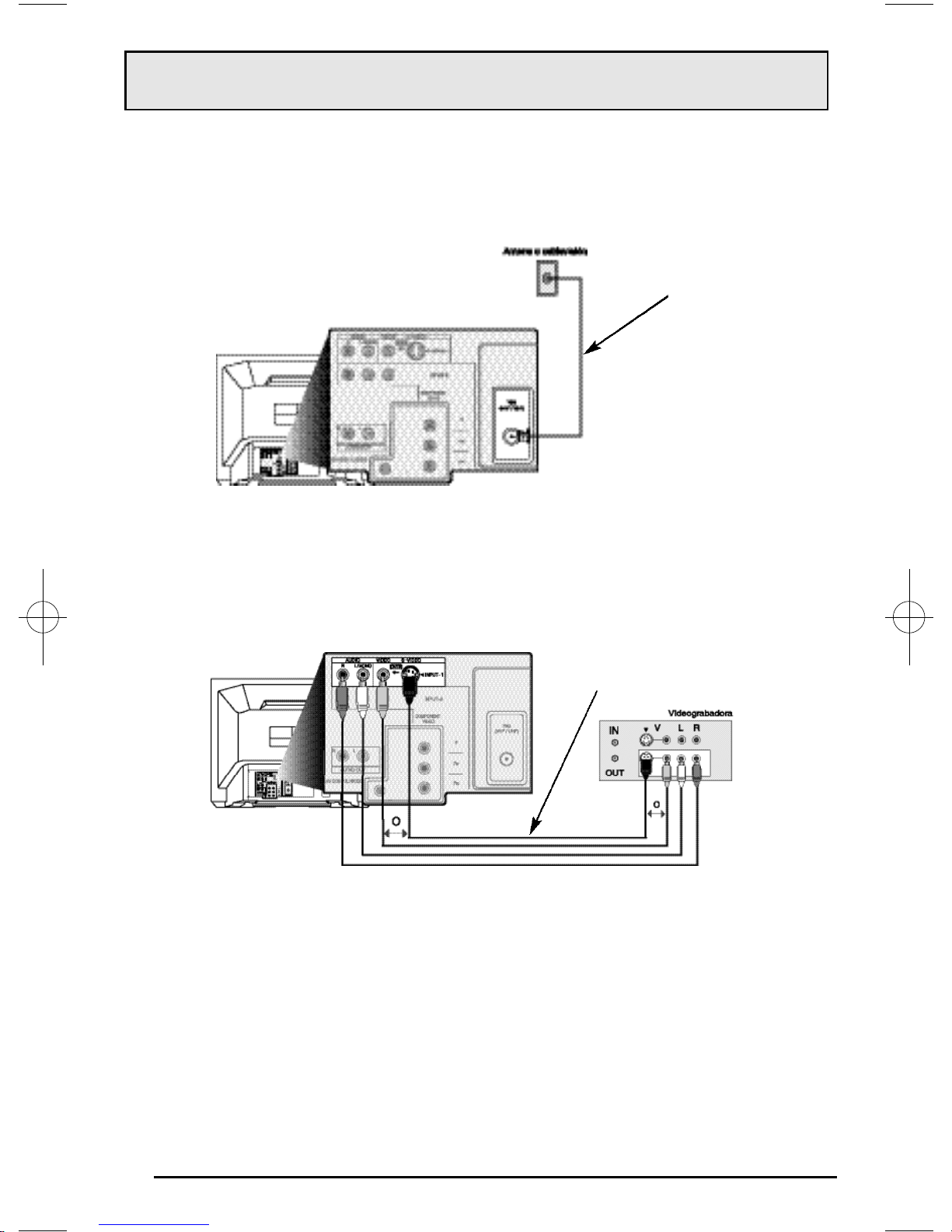

1) Conecte el cable de la antena que sale de la pared a la entrada de RF en la parte trasera del
televisor.
+
Continúe con el tercer paso
Instalación rápida 2
AV-N29702 (Spanish) 7/16/2001 11:47 AM Page 6

7
Oprima los botones para desplazarse a AUTOPROGRAMACION
Oprima los botones para iniciar la AUTOPROGRAMACION
Para seleccionar CATV (si está conectado a un sistema de cablevisión) o TV (si está usando
una antena)
Para desplazarse a ACTIVAR
Para iniciar la Autoprogramación
Ahora la función de autoprogramación memorizará todos los canales claros activos que su
televisor puede recibir. Esto llevará de 1 a 2 minutos.
MODO : CATV TV
ACTIVAR
Tercer paso – el Menú Inicial
Cuando encienda su televisor por primera vez aparecerá el Menú Inicial. Este menú ajusta
algunas de las funciones básicas de su televisor.Una descripción completa del Menú Inicial se
presenta a partir de la página 19. Le recomendamos que complete los artículos del Menú Inicial
antes de empezar a usar su televisor. Pero para comenzar a mirar televisión de inmediato, sólo
necesita ejecutar la Autoprogramación. Esto permite que su televisor aprenda los canales que
puede recibir. Siga los pasos siguientes para ejecutar la Autoprogramación.
La autoprogramación se ha completado cuando aparece el mensaje PROGRAMACION
TERMINADA en la pantalla.
Ya se completó la instalación rápida. Usted puede comenzar a mirar televisión o puede continuar
leyendo esta guía para obtener más información acerca de cómo conecta dispositivos de
audio/vídeo, programar su control remoto o usar el sistema de menús en la pantalla de JVC para
personalizar su experiencia de mirar televisión.
Esto pone fin a la
instalación rápida
Instalación rápida 3
PROGRAMANDO
48
PLUG IN MENU
IDIOMA ING. FRA. ESP.
AUTOPROGRAMACION
AJUSTE DEL RELOJ
TERMINAR
ELEGIR CON
AJUSTAR CON SALIR
CON EX
IT
AV-N29702 (Spanish) 7/16/2001 11:47 AM Page 7

Conexiones

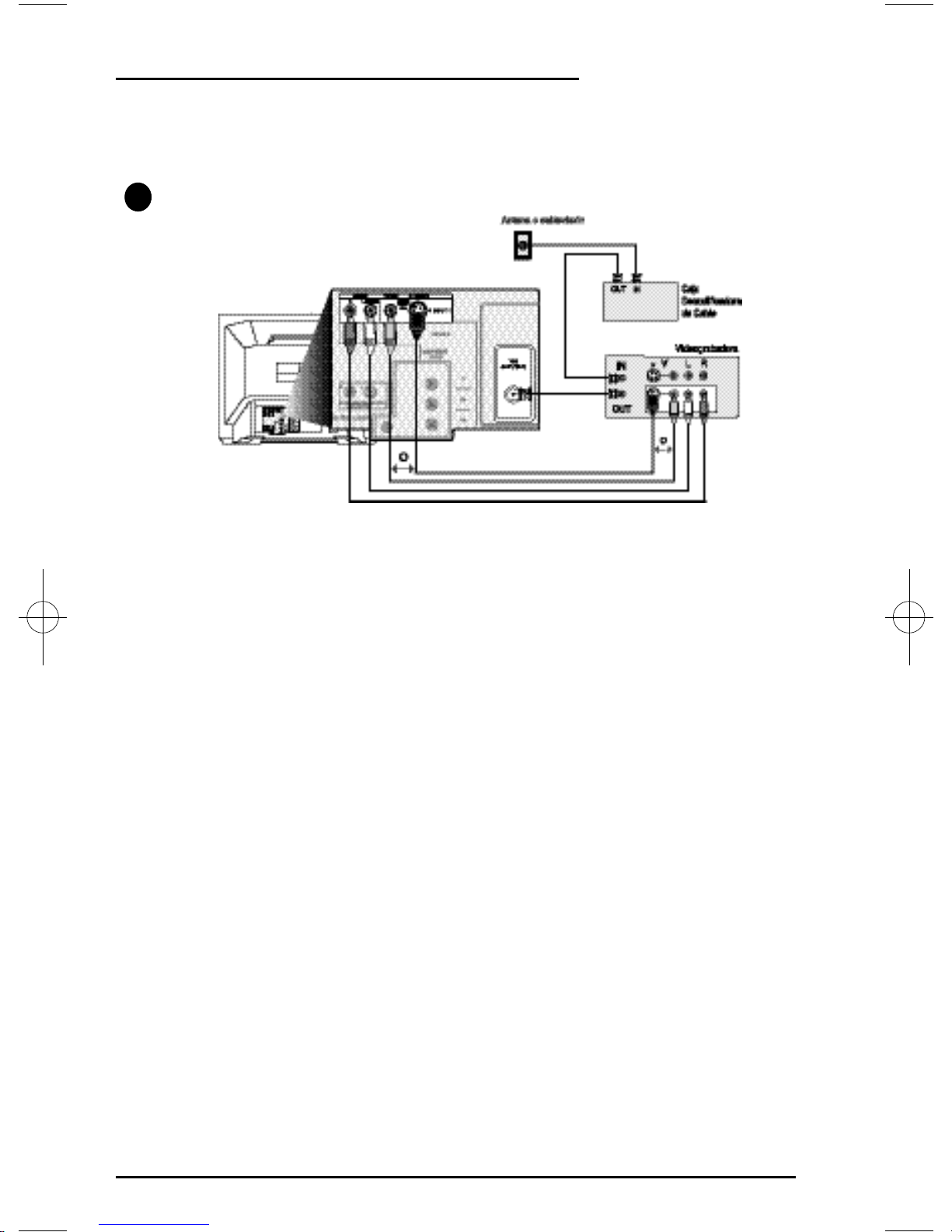

Conexión de cablevisión y videograbadora
8
• Si tiene una antena o un sistema de cablevisión para el cual no se necesita una caja para
sintonizar canales, por favor consulte el Diagrama Nº 1.
• Si tiene un sistema de cablevisión para el cual se necesita una caja para sintonizar todos
los canales, por favor consulte el Diagrama Nº 2. Si no puede operar la función de Imagen
en Imagen con el Diagrama Nº 2, pruebe la conexión mostrada en el Diagrama Nº 3. Es
posible que la caja de cablevisión sólo permita enviar al televisor la señal de un canal a la vez.
• Si tiene un sistema de cablevisión para el cual se necesita una caja para sintonizar ciertos
canales especiales, pero no para los canales de cablevisión "básicos", por favor consulte el
Diagrama Nº 3.
• Para instrucciones sobre cómo conectar una videograbadora por sí sola, por favor consulte
la Guía de Instalación Rápida, página 6.
1) El cable o alambre de la antena que sale de la pared se conecta a la entrada del divisor de RF.
2) La salida del divisor de RF se conecta a la entrada de la videograbadora.
3) La salida del divisor RF se conecta a la entrada del televisor (VHF/UHF).
4) El cable amarillo de video de la salida de video de la videograbadora al enchufe de entrada de
video del televisor o conecte un cable S-Video de la salida S-Video de la videograbadora a la
entrada S-Video del televisor.
5) El cable blanco (audio) se conecta del canal izquierdo (videograbadora) al canal izquierdo del
televisor.
6) El cable rojo (audio) se conecta del canal derecho (videograbadora) al canal derecho del televisor.
• Si su videograbadora es monofónica, conecte el cable (audio) a la entrada L del televisor.
• Por favor consulte el Manual del Propietario de su videograbadora para obtener más
información acerca de su funcionamiento.
• Si no tiene videograbadora, conecte el cable RF directamente a la entrada RF en la parte
posterior del televisor. Una ilustración de esta conexión se presenta en la sección de
Instalación Rápida en la página 6.
1
AV-N29702 (Spanish) 7/16/2001 11:47 AM Page 8

Conexiones
9
Conexión de cablevisión y videograbadora
1) El cable de RF que sale de la pared se conecta a la entrada de la caja decodificadora.
2) La salida de la caja decodificadora RF se conecta a la entrada RF de la videograbadora.
3) La salida RF de la videograbadora se conecta a la entrada del televisor (VHF/UHF).
4) El cable amarillo de video de la salida de video de la videograbadora al enchufe de entrada de
video del televisor o conecte un cable S-Video de la salida S-Video de la videograbadora a la
entrada S-Video del televisor.
5) El cable blanco (audio) se conecta del canal izquierdo (videograbadora) al canal izquierdo del
televisor.
6) El cable rojo (audio) se conecta del canal derecho (videograbadora) al canal derecho del
televisor.
• Si su videograbadora es monofónica, conecte el cable (audio) a la entrada L del televisor.
• Por favor consulte el Manual del Propietario de su videograbadora para obtener más
información acerca de su funcionamiento.
• Si no tiene videograbadora, conecte el cable RF directamente a la entrada RF en la parte
posterior del televisor. Una ilustración de esta conexión se presenta en la sección de
Instalación Rápida en la página 6.
2
AV-N29702 (Spanish) 7/16/2001 11:47 AM Page 9

Conexiones
10
Conexión de cablevisión y videograbadora
3
1) El cable que sale de la pared se conecta a la entrada del divisor de RF.
2) La salida del divisor RF se conecta a la entrada de la caja decodificadora.
3) La salida de la caja decodificadora se conecta a la entrada RF de su videograbadora.
4) La salida del divisor RF se conecta a la entrada del televisor (VHF/UHF).
5) El cable amarillo de video de la salida de video de la videograbadora al enchufe de entrada de
video del televisor o conecte un cable S-Video de la salida S-Video de la videograbadora a la
entrada S-Video del televisor.
6) El cable blanco (audio) se conecta del canal izquierdo (videograbadora) al canal izquierdo (audio)de
suTV.
7) El cable rojo (audio) se conecta del canal derecho (videograbadora) al canal derecho (audio) del
televisor.
• Si su videograbadora es monofónica, conecte el cable (audio) a la entrada L del televisor.
• Por favor consulte el Manual del Propietario de su videograbadora para obtener más
información acerca de su funcionamiento.
• Si no tiene videograbadora, conecte el cable RF directamente a la entrada RF en la parte
posterior del televisor. Una ilustración de esta conexión se presenta en la sección de
Instalación Rápida en la página 6.
AV-N29702 (Spanish) 7/16/2001 11:47 AM Page 10
