Kärcher Bd 30/4 c User manual

your product

www.kaercher.com/welcome

BD 30/4 C

001

59785190 08/21

Deutsch 3

English 7

Français 11

Italiano 15

Nederlands 19

Español 23

Português 27

Dansk 31

Norsk 35

Svenska 39

Suomi 43

Ελληνικά 47

Türkçe 52

Русский 56

Magyar 61

Čeština 65

Slovenščina 69

Polski 73

Româneşte 77

Slovenčina 81

Hrvatski 85

Srpski 89

Български 93

Eesti 98

Latviešu 102

Lietuviškai 106

Українська 110

ΔϳΒήόϠ΍118

- 1

Lesen Sie vor der ersten Benut-

zung Ihres Gerätes diese Origi-

nalbetriebsanleitung, handeln Sie danach

und bewahren Sie diese für späteren Ge-

brauch oder für Nachbesitzer auf.

Lesen und beachten Sie vor der ersten Be-

nutzung des Gerätes diese Bedienungsan-

leitung und beiliegende Broschüre Sicher-

heitshinweise für Bürstenreinigungsgeräte,

5.956-251.0

GEFAHR

–Das Laden des Akkus ist nur mit beilie-

gendem Originalladegerät oder den

von KÄRCHER zugelassenen Ladege-

räten erlaubt.

–Vor jeder Benutzung Ladegerät und Ak-

kupack auf Beschädigung kontrollieren.

Beschädigte Geräte nicht mehr ver-

wenden und beschädigte Teile nur von

Fachpersonal instand setzen lassen.

–Ladegerät nicht in verschmutztem oder

nassem Zustand benutzen.

–Die Netzspannung muss mit der auf dem

Typenschild des Ladegerätes angegebe-

nen Spannung übereinstimmen.

–Ladegerät nicht in explosionsgefährde-

ter Umgebung betreiben.

–An die Kontakte des Ladegerätes dür-

fen keine Metallteile gelangen, Kurz-

schlussgefahr.

–Ladegerät nur zum Laden zugelasse-

ner Akkupacks verwenden.

–Nur saubere und trockene Akkupacks

auf das Ladegerät stecken.

–Keine Batterien (Primärzellen) aufla-

den, Explosionsgefahr.

–Keine beschädigten Akkupacks aufladen.

Beschädigte Akkupacks ersetzen.

–Akkupacks nicht zusammen mit Metallge-

genständen aufbewahren, Kurzschlussge-

fahr.

– Akku nicht öffnen.

–Akkupacks nicht ins Feuer oder in den

Hausmüll werfen.

–Kontakt mit aus defekten Akkus austre-

tender Flüssigkeit vermeiden. Bei zufäl-

ligem Kontakt Flüssigkeit mit Wasser

abspülen. Bei Kontakt mit den Augen

zusätzlich einen Arzt konsultieren.

– Hinweise zu Lagerung und Transport

erhalten Sie von Ihrem Kärcher-Kun-

dendienst.

Diese Scheuersaugmaschine wird zur

Nassreinigung von ebenen Böden einge-

setzt.

Eine Arbeitsbreite von 280 mm und ein

Fassungsvermögen des Frischwasser-

tanks von 3 l ermöglichen eine effektive

Reinigung kleiner Flächen.

Das Gerät wird durch einen auswechsleba-

ren Akku mit Energie versorgt.

Hinweis:

Entsprechend der jeweiligen Reinigungs-

aufgabe kann das Gerät mit verschiede-

nem Zubehör ausgestattet werden.

Fragen Sie nach unserem Katalog oder be-

suchen Sie uns im Internet unter www.kae-

rcher.com.

Verwenden Sie dieses Gerät ausschließ-

lich gemäß den Angaben in dieser Be-

triebsanleitung.

– Dieses Gerät ist für den gewerblichen Ge-

brauch geeignet, z.B. in Hotels, Schulen,

Krankenhäusern, Fabriken, Läden, Büros

und Vermietergeschäften.

– Gerät nicht auf geneigten Flächen be-

nutzen.

– Das Gerät darf nur zum Reinigen von

nicht feuchtigkeitsempfindlichen und

nicht polierempfindlichen Hartflächen

benutzt werden.

Der Einsatztemperaturbereich liegt zwi-

schen +5°C und +40°C.

– Das Gerät ist nicht geeignet zur Reini-

gung gefrorener Böden (z. B. in Kühl-

häusern).

– Das Gerät darf nur mit Original-Zubehör

und -Ersatzteilen ausgestattet werden.

– Das Gerät wurde für die Reinigung von

Böden im Innenbereich bzw. von über-

dachten Flächen entwickelt.

– Das Gerät ist nicht bestimmt für die Rei-

nigung öffentlicher Verkehrswege.

– Das Gerät ist nicht für den Einsatz in

explosionsgefährdeten Umgebungen

geeignet.

– Ladegerät nur in trockener Umgebung

verwenden.

– Ladegerät nicht öffnen. Reparaturen nur

von Fachpersonal ausführen lassen.

Die Verpackungsmaterialien sind recyc-

lebar. Bitte werfen Sie die Verpackun-

gen nicht in den Hausmüll, sondern füh-

ren Sie diese einer Wiederverwertung

zu.

Altgeräte enthalten wertvolle recyc-

lingfähige Materialien, die einer Ver-

wertung zugeführt werden sollten.

Batterien, Öl und ähnliche Stoffe dür-

fen nicht in die Umwelt gelangen. Bit-

te entsorgen Sie Altgeräte deshalb

über geeignete Sammelsysteme.

Eingebauten Akku vor der Verschrottung

des Gerätes entfernen und umweltgerecht

entsorgen!

Elektrische und elektronische Geräte ent-

halten oft Bestandteile, die bei falschem

Umgang oder falscher Entsorgung eine po-

tentielle Gefahr für die menschliche Ge-

sundheit und die Umwelt darstellen kön-

nen. Für den ordnungsgemäßen Betrieb

des Gerätes sind diese Bestandteile jedoch

notwendig. Mit diesem Symbol gekenn-

zeichnete Geräte dürfen nicht mit dem

Hausmüll entsorgt werden.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen fin-

den Sie unter:

www.kaercher.de/REACH

Bild 1, siehe Umschlagseite

1 Taste „ECO mode“

2 Taste „AUTO“

3 Display

4 Taste Absaugung Aus/Ein

5 Taste Reinigungslösung

6 Entriegelung Lenker

7 Lenker

8 Sicherheitsschalter

9 Filter Reinigungslösung

10 Deckel Schmutzwassertank

11 Schmutzwassertank

12 Frischwassertank

13 Tragegriff

14 Scheibenbürste

15 Saugbalken

16 Geräteschalter

17 Drehknopf Saugbalken

18 Akku

19 Entriegelung Akku

Bild 2, siehe Umschlagseite

1 Sanduhr, blinkt bei laufendem Betriebs-

stundenzähler

2 Betriebsdauer, Stunden

3 Betriebsdauer, Minuten

4 Ladezustand Akku, Balkendiagramm

5 Ladezustand Akku, in %

Inhaltsverzeichnis

Funktion. . . . . . . . . . . . . . . . . . DE 1

Bestimmungsgemäße Verwen-

dung. . . . . . . . . . . . . . . . . . . . . DE 1

Umweltschutz . . . . . . . . . . . . . DE 1

Bedienelemente. . . . . . . . . . . . DE 1

Erstinbetriebnahme . . . . . . . . . DE 2

Akku laden. . . . . . . . . . . . . . . . DE 2

Betrieb . . . . . . . . . . . . . . . . . . . DE 2

Transport . . . . . . . . . . . . . . . . . DE 3

Lagerung . . . . . . . . . . . . . . . . . DE 3

Pflege und Wartung. . . . . . . . . DE 3

Störungen . . . . . . . . . . . . . . . . DE 4

Zubehör . . . . . . . . . . . . . . . . . . DE 4

Zubehör und Ersatzteile . . . . . DE 4

Garantie. . . . . . . . . . . . . . . . . . DE 4

EU-Konformitätserklärung . . . . DE 4

Technische Daten . . . . . . . . . . DE 4

Sicherheitshinweise

Akku/Ladegerät

Symbole auf dem Gerät

Verbrennungsgefahr durch heiße

Oberflächen!

Funktion

Bestimmungsgemäße

Verwendung

Umweltschutz

Bedienelemente

Display

3DE

- 2

Vor der ersten Inbetriebnahme Akku

vollständig aufladen.

Bild 3, siehe Umschlagseite

1 Schalter Ladegerät

2 LED rot, Ladezustand

leuchtet rot: Akku wird geladen

aus: Akku ist vollständig geladen

3 LED grün, Spannungsversorgung

Geräteschalter auf „0“ stellen.

Entriegelungen des Akkus zusammen-

drücken und Akku aus dem Gerät zie-

hen.

Netzstecker des Ladegerätes einste-

cken.

Schalter des Ladegerätes auf „1“ stel-

len - die grüne LED leuchtet.

Akku in das Ladegerät stecken - die

rote LED leuchtet.

Der Akku ist vollstängig geladen, wenn die

rote LED erlischt.

Hinweis:

Der Akku kann nach Ende des Ladevor-

gangs im Ladegerät bleiben.

Akku aus dem Ladegerät nehmen.

Akku in das Gerät schieben bis die En-

triebelungen einrasten.

Bild 4, siehe Umschlagseite

Gerät hochschwenken.

Bürste bis zum Anschlag auf den Mit-

nehmer aufschieben.

Geräteschalter auf „0“ stellen.

Entriegelung Lenker nach oben ziehen

und festhalten.

Neigung des Lenkers ändern.

Entriegelung des Lenkers loslassen.

Geräteschalter auf „0“ stellen.

Bild 5, siehe Umschlagseite

Beide Verriegelungen nach unten

schwenken.

Schmutzwassertank anheben.

몇VORSICHT

Beschädigungsgefahr. Nur die empfohle-

nen Reinigungsmittel verwenden. Für an-

dere Reinigungsmittel trägt der Betreiber

das erhöhte Risiko hinsichtlich der Be-

triebssicherheit, Unfallgefahr und verrin-

gerter Lebensdauer des Gerätes.Nur Rei-

nigungsmittel verwenden, die frei von Lö-

sungsmitteln, Salz- und Flusssäure sind.

Sicherheitshinweise auf den Reinigungs-

mitteln beachten.

Hinweis:

Keine stark schäumenden Reinigungsmit-

tel verwenden.

Dosierhinweise beachten.

Empfohlene Reinigungsmittel:

Bild 6, siehe Umschlagseite

1 Frischwassertank

2 Ablassöffnung Frischwassertank

3 Deckel Frischwassertank

4 Einfüllöffnung Frischwassertank

Schmutzwassertank abnehmen.

Frischwassertank vom Gerät abnehmen.

Prüfen, ob die Ablassöffnung korrekt

verschlossen ist.

Deckel des Frischwassertanks öffnen.

Wasser-Reinigungsmittel-Gemisch ein-

füllen. Höchsttemperatur der Flüssigkeit

50 °C.

Deckel des Frischwassertanks schließen.

Frischwassertank in das Gerät einsetzen.

Schmutzwassertank aufsetzen und ver-

riegeln.

Bild 7, siehe Umschlagseite

1 Drehknopf Saugbalken

2 Geräteschalter

3 Sicherheitsschalter

4 Taste „ECO mode“

Drehknopf Saugbalkenabsenkung ge-

gen den Uhrzeigersinn drehen - der

Saugbalken wird abgesenkt.

Geräteschalter auf „I“ stellen.

Sicherheitsschalter zum Lenker ziehen

- Bürstenantrieb und Absaugung wer-

den eingeschaltet.

Das Gerät bewegt sich vorwärts.

Bei Reinigungsbeginn ist das Gerät im

ECO-Mode. Im Display wird „ECO“ ange-

zeigt.

Die Taste „ECO mode“ schaltet zwischen

ECO mode und erhöhter Reinigungsleis-

tung hin und her.

Sicherheitsschalter loslassen.

Taste „ECO mode“ drücken.

Sicherheitsschalter zum Lenker ziehen.

Taste Reiniungslösung bei laufendem

Gerät drücken.

Die Dosierung wird im Display angezeigt.

Die Dosierung wird bei jedem Drücken

eine Stufe weitergeschaltet.

Bild 8, siehe Umschlagseite

1 Dosierung Reinigungslösung AUS

2 Dosierung Reinigungslösung Stufe 3

Lenker nach unten drücken, damit die

Bürste angehoben wird - der Saugbal-

ken dreht sich auf die Vorderseite des

Gerätes.

Gerät absenken.

Gerät rückwärts ziehen.

Geräteschalter auf „0“ stellen.

Saugbalken mittig unter das Gerät

schwenken.

Saugbalken anheben, Drehknopf

Saugbalken eindrücken und im Uhrzei-

gersinn drehen.

Geräteschalter auf „I“ stellen.

Taste Absaugung drücken - die Absau-

gung wird nach ca. 15 Sekunden abge-

stellt.

Reinigung durchführen.

Sicherheitsschalter loslassen.

Geräteschalter auf „0“ stellen.

Saugbalken anheben, Drehknopf

Saugbalken eindrücken und im Uhrzei-

gersinn drehen.

Entriegelung Lenker nach oben ziehen

und festhalten.

Lenksäule senkrecht stellen.

Entriegelung des Lenkers loslassen.

Hinweis:

Bei vollem Schmutzwassertank verschließt

der Schwimmer den Saugkanal. Die Ab-

saugung wird unterbrochen. Schmutzwas-

sertank leeren.

몇WARNUNG

Örtliche Vorschriften zur Abwasserbehand-

lung beachten.

Gerät ausschalten (siehe Abschnitt

„Reinigung beenden“).

Bild 9, siehe Umschlagseite

1 Verriegelung

2 Deckel Schmutzwassertank

3 Schmutzwassertank

4 Frischwassertank

5 Verschluss Schmutzwassertank

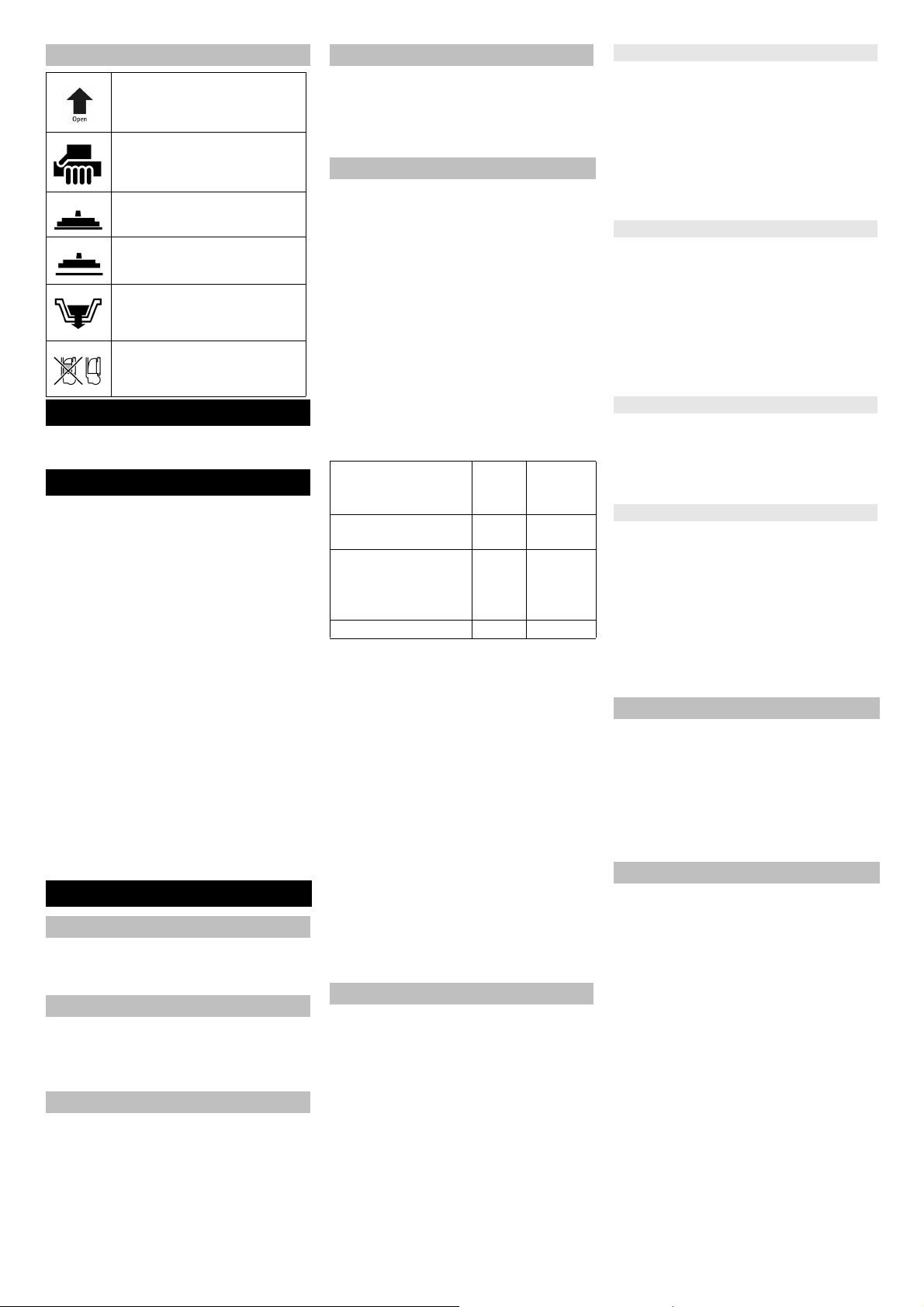

Symbole auf dem Gerät

Entriegelung Akku

Tragegriff

Saugbalken angehoben

Saugbalken abgesenkt

Ablassöffnung, Schmutzwas-

ser

Gerät nicht mit vollen Tanks

nach oben schwenken.

Erstinbetriebnahme

Akku laden

Betrieb

Akku einsetzen

Bürste montieren

Lenker einstellen

Schmutzwassertank abnehmen

Frischwassertank befüllen

Anwendung Reini-

gungs-

mittel

Dosie-

rung

Unterhaltsreiniger al-

kalisch

RM 743 0,5 - 2,0%

Unterhaltstreiniger

sauer, für Sanitärbe-

reiche, Schwimmbä-

der etc. Entfernt Kalk-

ablagerungen.

RM 738 0,5 - 3,0%

Wischpflege EXTRA RM 780 0,5 - 2,0%

Reinigen

Reinigungsleistung wählen

Reinigungslösung dosieren

Saugen bei Rückwärtsfahrt

Reinigen ohne Absaugung

Reinigung beenden

Schmutzwassertank entleeren

4 DE

- 3

Beide Verriegelungen nach oben

schwenken.

Deckel abnehmen.

Schmutzwassertank abnehmen (siehe

Abschnitt „Schmutzwassertank abneh-

men“).

Schmutzwasser ausgießen.

Verschluss öffnen.

Tank vollständig entleeren.

Schmutzwassertank mit klarem Wasser

ausspülen.

Verschluss schließen.

Schmutzwassertank vorsichtig auf den

Frischwassertank aufsetzen. Mit Pfeil

gekenmzeichnete Bauelemente nicht

beschädigen.

Verriegelungen nach oben schwenken.

Deckel aufsetzen und verriegeln.

Schmutzwassertank abnehmen (siehe

Abschnitt „Schmutzwassertank abneh-

men“).

Bild 6, siehe Umschlagseite

1 Frischwassertank

2 Ablassöffnung Frischwassertank

3 Deckel Frischwassertank

4 Einfüllöffnung Frischwassertank



Frischwassertank vom Gerät abnehmen.

Ablassöffnung des Frischwassertanks

öffnen.

Reinigungsflüssigkeit ausgießen.

Deckel des Frischwassertanks schließen.

Frischwassertank in das Gerät einsetzen.

몇VORSICHT

Verletzungs- und Beschädigungsgefahr!

Gewicht des Gerätes beim Transport be-

achten.

Geräteschalter auf „0“ stellen.

Entriegelung Lenker nach oben ziehen

und festhalten.

Lenker in senkrechte Positon schwen-

ken.

Entriegelung des Lenkers loslassen.

Gerät schieben.

oder

Geräteschalter auf „0“ stellen.

Entriegelung Lenker nach oben ziehen

und festhalten.

Lenker in waagrechte Positon schwen-

ken.

Gerät am Tragegriff hochheben und

tragen.

Beim Transport in Fahrzeugen Gerät

nach den jeweils gültigen Richtlinien

gegen Rutschen und Kippen sichern.

몇VORSICHT

Verletzungs- und Beschädigungsgefahr!

Gewicht des Gerätes bei Lagerung beach-

ten.

Dieses Gerät darf nur in Innenräumen gela-

gert werden.

GEFAHR

Verletzungsgefahr durch unabsichtlich an-

laufendes Gerät.

Vor allen Arbeiten am Gerät, Gerät aus-

schalten und Akku entnehmen.

ACHTUNG

Beschädigungsgefahr für das Gerät durch

auslaufendes Wasser. Schmutzwasser-

tank und Frischwassertank vor Wartungs-

arbeiten am Gerät entleeren.

ACHTUNG

Beschädigungsgefahr. Gerät nicht mit

Wasser abspritzen und keine aggressiven

Reinigungsmittel verwenden.

Schmutzwassertank entleeren.

Schmutzwassertank mit klarem Wasser

ausspülen.

Deckel des Schmutzwassbehälters un-

ter fließendem Wasser reinigen.

Schwimmerventile mit nasserm Tuch

reinigen.

Öffnung mit der Kennzeichnung „A“ mit

Wasser durchspülen.

Öffnung mit der Kennzeichnung „C“ mit

Druckluft ausblasen.

Frischwassertank leeren.

Gerät spülen: Frischwassertank mit kla-

rem Wasser (ohne Reinigungsmittel)

füllen und Gerät eine Minute lang mit

eingeschalteter Bürstenbewässerung

betreiben.

Frischwassertank leeren.

Gerät außen mit feuchtem, in milder

Waschlauge getränktem Lappen reinigen.

Saugbalken säubern, auf Verschleiß

prüfen und bei Bedarf Sauglippen aus-

tauschen (siehe „Wartungsarbeiten“).

Saugschlauch reinigen.

Bürste reinigen und auf Abnützung prüfen.

Minimale Borstenlänge: 10 mm.

Akku aufladen.

Filter Reinigungslösung reinigen (siehe

„Wartungsarbeiten“).

Vorgeschriebene Sicherheitsüberprü-

fung durch Elektrofachkraft durchfüh-

ren lassen.

Bild 10, siehe Umschlagseite

1 Halter Saugbalken

2 Saugbalken

3 Saugschlauch

4 Dichtung

5 Sauglippe

Saugbalken auf die Vordeseite des Ge-

rätes schwenken.

Saugschlauch vom Saugbalken abziehen.

Verriegelungen 90° gegen den Uhrzei-

gersinn drehen.

Halter anheben und Saugbalken abzie-

hen (Dichtung nicht verlieren).

Saugbalken und Sauglippen mit Was-

ser abspülen und anschließend mit ei-

nem nassen Tuch reinigen.

Sauglippen prüfen.

Abgenützte Sauglippen wenden oder

austauschen.

Saugbalken wieder am Gerät anbringen.

Frischwassertank abnehmen.

Schmutzwassertank abnehmen.

Entriegelung Lenker nach oben ziehen

und festhalten.

Lenker in senkrechte Positon schwenken.

Entriegelung des Lenkers loslassen.

Gerät nach hinten kippen.

Bürste herausziehen.

Neue Bürste bis zum Anschlag auf den

Mitnehmer aufschieben.

Frisch- und Schmutzwassertank ab-

nehmen.

Filter Reinigungslösung abnemhmen

und mit Wasser abspülen.

Filter wieder einsetzen.

Frisch- und Schmutzwassertank auf-

setzen.

Bei Frostgefahr:

Frisch- und Schmutzwassertank ent-

leeren.

Gerät in einem frostgeschützten Raum

abstellen.

Frischwassertank entleeren

Transport

Lagerung

Pflege und Wartung

Wartungsplan

Nach der Arbeit

Wöchentlich

Jährlich

Wartungsarbeiten

Saugbalken reinigen

Bürste wechseln

Filter Reinigungslösung reingen

Frostschutz

5DE

- 4

GEFAHR

Verletzungsgefahr durch unabsichtlich an-

laufendes Gerät.

Vor allen Arbeiten am Gerät, Gerät aus-

schalten und Akku entnehmen.

ACHTUNG

Beschädigungsgefahr für das Gerät durch

auslaufendes Wasser. Schmutzwasser-

tank und Frischwassertank vor Wartungs-

arbeiten am Gerät entleeren.

Bei Störungen, die mit Hilfe dieser Tabelle

nicht behoben werden können, Kunden-

dienst rufen.

Hauptschalter auf Position „1“ stellen.

Erscheint eine Fehlermeldung im Dis-

play, Gerät sofort ausschalten und Kun-

dendienst aufsuchen.

Akku korrekt in das Gerät einsetzen.

Ladezustand des Akkus im Display ab-

lesen, bei Bedarf Akku aufladen.

Netzkabel korrekt mit Ladegerät und

Steckdose verbinden.

Prüfen ob das Ladegerät für das vor-

handene Stromnetz geignet ist.

– Rote LED blinkt 1 mal

Der Akku ist defekt.

– Rote LED blinkt 2 mal oder 3 mal

Störung im Ladegerät.

Ladegerät ausstecken, kurz warten,

wieder einstecken.

Tritt Fehler weiterhin auf, Kundendienst

rufen.

– Rote LED blinkt 4 mal

Ladegerät überhitzt.

Ladegerät frei aufstellen, so das ein

Luftwechsel zur Abkühlung entstehen

kann.

Warten, bis das Ladegeät abgekühlt ist.

Akku vollständig aufladen.

Füllstand Frischwassertank prüfen.

Dosierung Reinigungslösung erhöhen.

Filter Reinigungslösung reinigen.

Dosierung Reinigungslösung erhöhen.

Erhöhte Reinigungsleisung einstellen.

Bürstentyp und Reinigungsmittel auf

Eignung prüfen.

Abgenutzte Bürste ersetzen.

Schmutzwassertank leeren.

Saugbalken und Saugschlauch reinigen.

Deckel Schmutzwassertank auf korrek-

ten Sitz prüfen.

Korrekten Sitz des Verschlusses im

Schmutzwassertank prüfen.

Deckel Schmutzwassertank auf Ver-

stopfung prüfen.

Schwimmer am Deckel Schmutzwas-

sertank reinigen.

Nur Original-Zubehör und Original-Ersatz-

teile verwenden, sie bieten die Gewähr für

einen sicheren und störungsfreien Betrieb

des Gerätes.

Informationen über Zubehör und Ersatztei-

le finden Sie unter www.kaercher.com.

In jedem Land gelten die von unserer zu-

ständigen Vertriebsgesellschaft herausge-

gebenen Garantiebedingungen. Etwaige

Störungen an Ihrem Zubehör beseitigen wir

innerhalb der Garantiefrist kostenlos, so-

fern ein Material- oder Herstellungsfehler

die Ursache sein sollte. Im Garantiefall

wenden Sie sich bitte mit Kaufbeleg an Ih-

ren Händler oder die nächste autorisierte

Kundendienststelle.

Hiermit erklären wir, dass die nachfolgend

bezeichnete Maschine aufgrund ihrer Kon-

zipierung und Bauart sowie in der von uns

in Verkehr gebrachten Ausführung den ein-

schlägigen grundlegenden Sicherheits-

und Gesundheitsanforderungen der EU-

Richtlinien entspricht. Bei einer nicht mit

uns abgestimmten Änderung der Maschine

verliert diese Erklärung ihre Gültigkeit.

Die Unterzeichnenden handeln im Auftrag

und mit Vollmacht des Vorstands.

Dokumentationsbevollmächtigter:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2021/02/01

Störungen

Gerät läuft nicht an

Probleme beim Laden des Akkus

Störungsanzeige des Ladegerätes

Akku nach kurzer Betriebszeit leer

Zu wenig Reinigungslösung

Schlechte Reinigungsleistung

Schlechte Absaugung

Zubehör

Zubehör Bestellnummer

Bürste, rot 6.670-127.0

Padtreibteller 6.670-129.0

Satz Sauglippen 6.670-234.0

Zubehör und Ersatzteile

Garantie

EU-Konformitätserklärung

Produkt: Bodenreiniger

Typ: 1.783-xxx

Einschlägige EU-Richtlinien

2006/42/EG (+2009/127/EG)

2014/30/EU

2011/65/EU

Angewandte harmonisierte Normen

EN 60335–1

EN 60335–2–72

EN 62233: 2008

EN 55014-1:2006 + A1: 2009 + A2:2011

EN 55014–2:1997 + A1: 2001 + A2: 2008

EN IEC 63000: 2018

Angewandte nationale Normen

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

Technische Daten

Leistung

Nennspannung VDC 36,5

Akkukapazität Ah 5,2

Mittlere Leistungsauf-

nahme

W240

Schutzart IP23

Saugen

Saugleistung, Luft-

menge

l/s 4,9

Saugleistung, Unter-

druck

kPa 2,25

Saugleistung, Unter-

druck, Eco

kPa 1,5

Reinigungsbürste

Arbeitsbreite mm 280

Bürstendurchmesser mm 280

Bürstendrehzahl 1/min 150

Maße und Gewichte

Theoretische Flächen-

leistung

m²/h 560

Volumen Frisch-/

Schmutzwassertank

l 3,0/3,6

Länge x Breite x Höhe mm 555 x 375

x 1050

Transportgewicht kg 20

Gesamtgewicht kg 23

Ermittelte Werte gemäß EN 60335-2-72

Hand-Arm Vibrations-

wert

m/s2<2,5

Schalldruckpegel LpA dB(A) <70

Unsicherheit KpA dB(A) 2.3

Schallleistungspegel

LWA

dB(A) 83,1

Unsicherheit KWA dB(A) 2,3

Ladegerät

Nordelettronica mod. NE316

Nennspannung V 100...240

Frequenz Hz 50-60

Leistungsaufnahme A 2...1

6 DE

- 1

Please read and comply with

these original instructions prior to

the initial operation of your appliance and store

them for later use or subsequent owners.

Before using the appliance for the first time,

read and observe these operating instruc-

tions and the accompanying brochure:

Safety information for brush cleaning units,

5.956-251.0.

DANGER

–You may recharge the battery using

only the original charger provided with

the appliance or a charger approved by

KÄRCHER.

–Check charger, mains cable and battery

pack for damages before every use. Do not

use damaged devices and get the dam-

aged parts repaired only by experts.

–Do not use the charger if dirty or wet.

–The mains voltage must match the voltage

mentioned on the type plate of the charger.

–Do not operate the charger in explosive

environment.

–No metal parts may touch the contacts

on the charger, risk of short circuit.

–Use the charger only to charge ap-

proved battery packs.

–Insert only clean and dry battery packs

on the adapter of the charger.

–Do not charge batteries (primary cells);

risk of explosion.

–Do not charge damaged battery packs.

Replace damaged battery packs.

–Do not store battery packs along with

metal objects; risk of short circuit.

– Do not open the accumulator.

–Do not dispose off battery packs by

throwing them into fire or into house-

hold garbage.

–Avoid contact with liquids oozing out of de-

fective battery packs. Rinse thoroughly if

you accidentally come in contact with the

fluid. Also consult a doctor if the fluid comes

in contact with your eyes.

– Information on storage and transport

can be obtained from your Kärcher af-

tersales service.

The scrubbing vacuum cleaner is used for

the wet cleaning of level floors.

A working width of 280 mm and a capacity

of 3 l for the fresh water tank enable effec-

tive cleaning of small areas.

The device is powered by an interchangea-

ble battery.

Note:

The appliance can be equipped with various

accessories depending on the cleaning task.

Please request our catalogue or visit us on

the Internet at www.kaercher.com.

Use this appliance only as directed in these

operating instructions.

– This appliance is suited for the commer-

cial use, e.g. in hotels, schools, hospi-

tals, factories, shops, offices, and rental

companies.

– Do not use the appliance on inclines.

– The appliance may only be used for the

cleaning of hard surfaces that are not

sensitive to moisture and polishing op-

erations.

The application temperature ranges

from +5°C to +40°C.

– The appliance is not suited for the

cleaning of frozen grounds (e.g. in cold

stores).

– The appliance may only be equipped with

original accessories and spare parts.

– The appliance was designed for the

cleaning of floors inside or of covered

surfaces.

– The appliance is not intended for the

cleaning of public traffic routes.

– The appliance is not suited for the use in

potentially explosive environments.

– Use the charger in a dry environment only.

– Do not open the charger. Get repairs

done only by authorised experts.

The packaging material can be recy-

cled. Please do not place the packag-

ing into the ordinary refuse for dispos-

al, but arrange for the proper recy-

cling.

Old appliances contain valuable recy-

clable materials that should be recy-

cled properly. Batteries, oil, and simi-

lar substances must not be released

into the environment. Please dispose

of your old appliances using appropri-

ate collection systems.

Remove the integrated battery prior to dis-

posing of the appliance and dispose of

properly!

Electrical and electronic devices often con-

tain components which could potentially

pose a danger to human health and the en-

vironment if handled or disposed of incor-

rectly. However, these components are

necessary for the proper operation of the

device. Devices marked with this symbol

must not be disposed of with regular

household rubbish.

Notes about the ingredients (REACH)

You will find current information about the

ingredients at:

www.kaercher.com/REACH

Figure 1, see cover page

1 "ECO mode" button

2 "AUTO" button

3 Display

4 Suction off/on button

5 Key detergent solution

6 Steering device unlocking mechanism

7 Steering device

8 Safety button

9 Detergent solution filter

10 Cover waste water tank

11 waste water tank

12 Fresh water tank

13 Carrying handle

14 Disc brush

15 Vacuum bar

16 Power switch

17 Vacuum bar rotary knob

18 Battery

19 Release, battery

Figure 2, see cover page

1 Hour glass, flashes when the operating

hour counter is running

2 Operation duration, hours

3 Operation duration, minutes

4 Battery charging state, bar diagram

5 Battery charging state, in %

Fully charge the battery prior to initial

commissioning.

Contents

Safety instructions . . . . . . . . . . EN 1

Function. . . . . . . . . . . . . . . . . . EN 1

Proper use. . . . . . . . . . . . . . . . EN 1

Environmental protection. . . . . EN 1

Control elements . . . . . . . . . . . EN 1

Initial Start-Up . . . . . . . . . . . . . EN 1

Charging the battery . . . . . . . . EN 2

Operation. . . . . . . . . . . . . . . . . EN 2

Transport . . . . . . . . . . . . . . . . . EN 3

Storage . . . . . . . . . . . . . . . . . . EN 3

Care and maintenance . . . . . . EN 3

Faults. . . . . . . . . . . . . . . . . . . . EN 3

Accessories . . . . . . . . . . . . . . . EN 4

Accessories and Spare Parts . EN 4

Warranty . . . . . . . . . . . . . . . . . EN 4

EU Declaration of Conformity . EN 4

Declaration of Conformity . . . . EN 4

Technical specifications. . . . . . EN 4

Safety instructions

Battery/charger

Symbols on the machine

Risk of burns on account of hot

surfaces!

Function

Proper use

Environmental protection

Control elements

Display

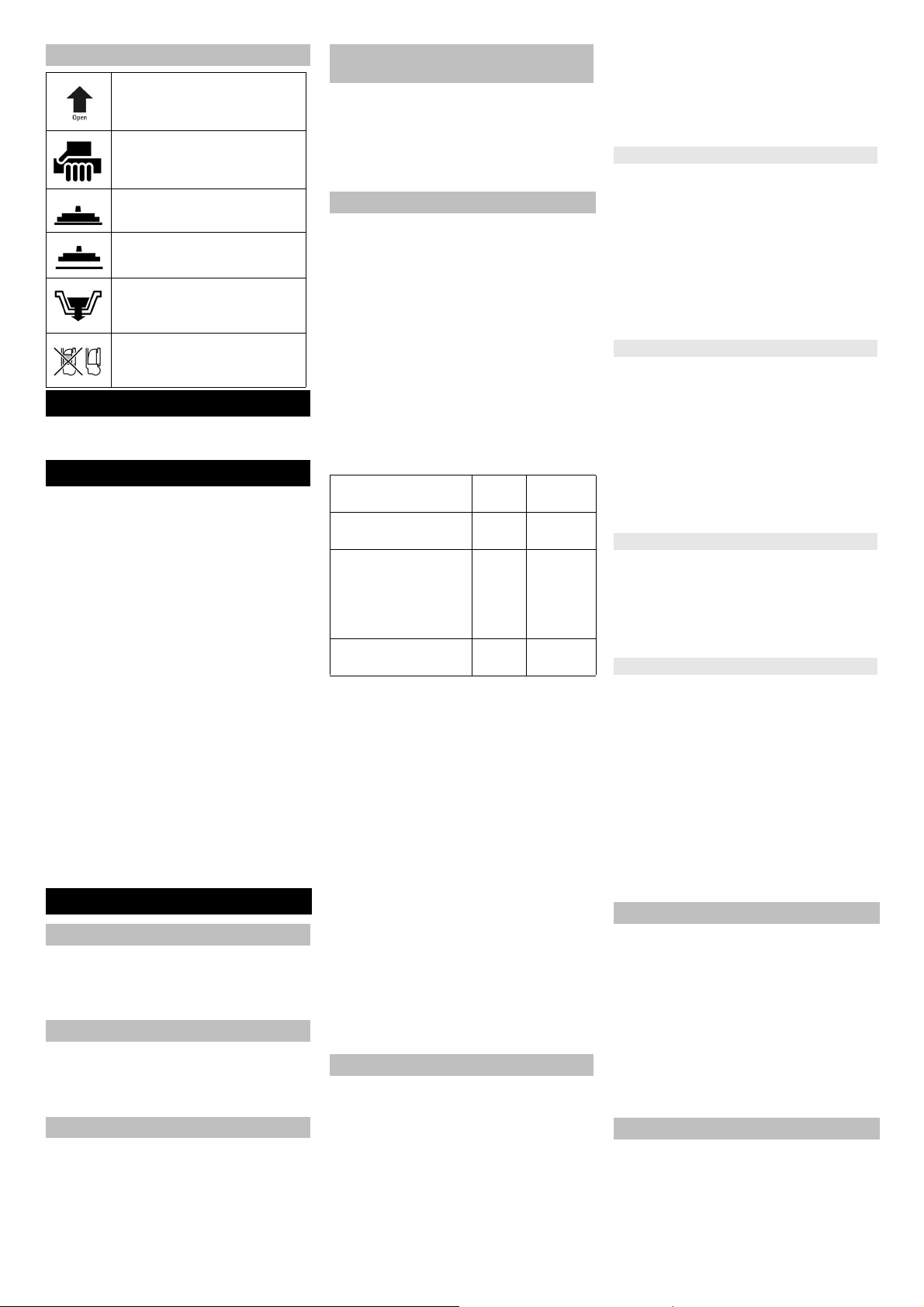

Symbols on the machine

Release, battery

Carrying handle

Vacuum bar raised

Vacuum bar lowered

Drain opening, wastewater

Do not swivel the device up-

wards when the tanks are full.

Initial Start-Up

7EN

- 2

Figure 3, see cover page

1 Switch charger

2 LED red, charging state

glows red: Battery is being charged

off: Battery is fully charged

3 LED green, power supply

Set the appliance switch to "0".

Squeeze the battery unlocking mecha-

nisms and pull the battery out of the device.

Plug in the mains plug of the charger.

Position the charger switch to "1" - the

green LED glows.

Insert the battery into the charger - the

red LED glows.

The battery is fully charged if the red LED

goes out.

Note:

The battery can remain in the charger after

the charging process has finished.

Remove the battery from the charger.

Push the battery into the device until

unlocking mechanisms snap into place.

Figure 4, see cover page

Swivel the device up.

Push the brush onto the driver as far as

it will go.

Set the appliance switch to "0".

Pull the steering device unlocking

mechanism upwards and hold it.

Change the inclination of the steering

device.

Release the unlocking mechanism for

the steering device.

Set the appliance switch to "0".

Figure 5, see cover page

Swivel the two locks downwards.

Lift the waste water tank.

몇CAUTION

Risk of damage. Only use the recommend-

ed detergents. With other detergents, the

operator bears the increased risk regarding

the operational safety, risk of accident and

reduced service life of the appliance. Only

use detergents that are free of solvents, hy-

drochloric acid and hydrofluoric acid.

Follow the safety instructions for using de-

tergents.

Note:

Do not use highly foaming detergents.

Observe the dosing notes.

Recommended detergents:

Figure 6, see cover page

1 Fresh water tank

2 Drain outlet fresh water tank

3 Fresh water tank cover

4 Fresh water reservoir filler neck

Remove the waste water tank.

Remove the fresh water reservoir from

the appliance.

Check whether the drain opening has

been closed correctly.

Open the cover of the fresh water reser-

voir.

Pour in water/detergent mixture. Maxi-

mum temperature of the liquid 50 °C.

Close the cover of the fresh water res-

ervoir.

Insert the fresh water container into the

appliance.

Attach and lock the waste water tank.

Figure 7, see cover page

1 Vacuum bar rotary knob

2 Power switch

3 Safety button

4 "ECO mode" button

Turn the rotary knob for lowering the

vacuum bar in an anti-clockwise direc-

tion - the vacuum bar is lowered.

Set the appliance switch to "I".

Pull the safety switch towards the steer-

ing device - the brush drive and suction

are switched on.

The device will move forwards.

At the start of cleaning, the device is in

ECO mode. "ECO" is shown in the display.

The "ECO mode" button switches back and

forth between ECO mode and increased

cleaning performance.

Release the safety switch.

Press the "ECO mode" button.

Pull the safety switch towards the steer-

ing device.

Press the Detergent solution button

when the device is running.

The dosing is shown in the display.

Dosing is continued by one stage each

time the button is pressed.

Figure 8, see cover page

1 Detergent solution dosing OFF

2 Detergent solution dosing stage 3

Press the steering device downwards

so that the brush is raised - the vacuum

bar turns to the front side of the device.

Lower the device.

Pull the device backwards.

Set the appliance switch to "0".

Swivel the vacuum bar centrally under

the device.

Raise the vacuum bar, press the vacu-

um bar rotary knob in and turn it clock-

wise.

Set the appliance switch to "I".

Press the Suction button - suction is

switched off after approx. 5 seconds.

Perform the cleaning operation.

Release the safety switch.

Set the appliance switch to "0".

Raise the vacuum bar, press the vacu-

um bar rotary knob in and turn it clock-

wise.

Pull the steering device unlocking

mechanism upwards and hold it.

Put the steering column in a vertical po-

sition.

Release the unlocking mechanism for

the steering device.

Note:

If the waste water tank is full, the float closes

the suction channel. The suction operation is

interrupted. Empty the waste water tank.

몇WARNING

Please observe the local provisions regard-

ing the wastewater treatment.

Switch the device off (see section

"Completing cleaning").

Figure 9, see cover page

1Lock

2 Cover dirt water reservoir

3 waste water tank

4 Fresh water tank

5 Closure waste water tank

Swivel the two locks upwards.

Remove the lid.

Remove the waste water tank (see sec-

tion "Removing the waste water tank").

Pour out dirt water.

Open the lock.

Completely empty the tank.

Rinse the waste water tank with clear

water.

Close the lock.

Carefully attach the waste water tank

onto the fresh water tank. Do not dam-

age the components marked with ar-

rows.

Swivel the locks upwards.

Attach and lock the cover.

Charging the battery

Operation

Insert the battery

Install the brush

Adjusting the steering device

Removing the waste water tank

Fill fresh water reservoir

Application Deter-

gent

Dosage

Everyday cleaner, al-

kali-based

RM 743 0,5 - 2,0%

Everyday cleaner,

acidic, for sanitary ap-

plications, swimming

pools, etc. Removes

limestone deposits.

RM 738 0,5 - 3,0%

Wipe care EXTRA RM 780 0,5 - 2,0%

Cleaning

Selecting the cleaning performance

Dispensing the detergent solution

Suction during reverse movement

Cleaning without suction

Complete cleaning

Emptying the waste Water tank

8 EN

- 3

Remove the waste water tank (see sec-

tion "Removing the waste water tank").

Figure 6, see cover page

1 Fresh water tank

2 Drain outlet fresh water tank

3 Fresh water tank cover

4 Fresh water reservoir filler neck

Remove the fresh water reservoir from

the appliance.

Open the drain opening of the fresh wa-

ter tank.

Pour out the cleaning liquid.

Close the cover of the fresh water res-

ervoir.

Insert the fresh water container into the

appliance.

몇CAUTION

Risk of personal injury or damage! Mind the

weight of the appliance during transport.

Set the appliance switch to "0".

Pull the steering device unlocking

mechanism upwards and hold it.

Swivel the steering device into the ver-

tical position.

Release the unlocking mechanism for

the steering device.

Push the appliance.

Set the appliance switch to "0".

Pull the steering device unlocking

mechanism upwards and hold it.

Swivel the steering device into the hori-

zontal position.

Lift appliance by the carrying handle

and carry it.

When transporting in vehicles, secure

the appliance according to the guide-

lines from slipping and tipping over.

몇CAUTION

Risk of personal injury or damage! Consider

the weight of the appliance when storing it.

This appliance must only be stored in inte-

rior rooms.

DANGER

Risk of injury if the machine is left running

in an unattended state.

Turn the appliance off and remove the bat-

tery before carrying out any tasks on the

machine.

ATTENTION

Risk of damage to the device on account of

water leakage. Empty the waste water tank

and the fresh water tank prior to performing

maintenance tasks on the device.

ATTENTION

Risk of damage. Do not sluice the appli-

ance with water and do not use aggressive

detergents.

Empty the waste water tank.

Rinse the waste water tank with clear

water.

Clean the lid of the waste water contain-

er under running water.

Clean the float valves with a wet cloth.

Flush the opening marked "A" with water.

Blow out the opening marked "C" with

compressed air.

Empty the fresh water reservoir.

Rinse the appliance: Fill the fresh water

reservoir with clear water (without de-

tergent) and let the appliance run for

one minute with the brush water supply

turned on.

Empty the fresh water reservoir.

Clean the outside of the appliance with

a damp cloth which has been soaked in

mild detergent.

Clean the vacuum bar, check for wear

and replace the suction lips if required

(see "Maintenance tasks").

Clean the suction hose.

Clean the brush and check for wear and

tear.

Minimum bristle length: 10 mm.

Charge the battery.

Clean the detergent solution filter (see

"Maintenance tasks").

Have the prescribed safety inspection

carried out by an electrician.

Figure 10, see cover page

1 Suction bar support

2 Vacuum bar

3 Suction hose

4 Seal

5 Vacuum lip

Swivel the vacuum bar onto the front

side of the device.

Pull out the suction hose from the vacu-

um bar.

Turn the locks by 90° in an anti-clock-

wise direction.

Raise the holder and remove the vacu-

um bar (do not lose the seal).

Rinse off the vacuum bar and suction

lips using water and then clean them

with a wet cloth.

Check the suction lips.

Turn or replace the worn suction lips.

Reattach the vacuum bar to the device.

Remove the fresh water reservoir.

Remove the waste water tank.

Pull the steering device unlocking

mechanism upwards and hold it.

Swivel the steering device into the ver-

tical position.

Release the unlocking mechanism for

the steering device.

Tilt the appliance rearward.

Pull out the brush.

Push the new brush onto the driver as

far as it will go.

Remove the fresh and waste water

tanks.

Remove the detergent solution filter

and rinse it off using water.

Insert the filter again.

Attach the fresh and waste water tanks.

In case of danger of frost:

Empty the fresh and dirt water reser-

voirs.

Store the appliance in a frost-protected

room.

DANGER

Risk of injury if the machine is left running

in an unattended state.

Turn the appliance off and remove the bat-

tery before carrying out any tasks on the

machine.

ATTENTION

Risk of damage to the device on account of

water leakage. Empty the waste water tank

and the fresh water tank prior to performing

maintenance tasks on the device.

In case of faults that cannot be remedied

using the table below please contact the

customer service.

Set main switch to “1”.

If an error message appears on the dis-

play, switch off the device immediately

and call Customer Service.

Insert the battery into the device cor-

rectly.

Read off the charging state of the bat-

tery on the display, charge the battery if

necessary.

Make sure the power cable is connect-

ed correctly between the charger and

socket.

Check whether the charger is suitable

for the available power supply.

– Red LED flashes once

The battery is defective.

– Red LED flashes twice or three times

Fault in the charger.

Unplug the charger, wait briefly, then

plug it back in.

If the fault recurs, call customer service.

– Red LED flashes four times

Charger overheated.

Place the charger in a free-standing po-

sition so that there is enough ventilation

for it to cool off.

Wait until the charger has cooled off.

Fully charge the battery.

Check the fill level of the fresh water tank.

Increase the detergent solution dosing.

Clean the detergent solution filter.

Emptying the Fresh Water Reservoir

Transport

Storage

Care and maintenance

Maintenance schedule

After the work

Weekly

Yearly

Maintenance Works

Clean the suction bar

Exchanging the brush

Cleaning the detergent solution filter

Frost protection

Faults

Machine does not start

Problems when charging the

battery

Error display on the charger

Battery empty after a brief operating

period

Too little detergent solution

9EN

- 4

Increase the detergent solution dosing.

Set increased cleaning performance.

Check the brush type and the detergent

for their suitability.

Replace worn brush.

Empty the waste water tank.

Clean suction bar and suction hose.

Check the lid on the waste water tank

for a correct fit.

Check that the lock is correctly fitted in

the waste water tank.

Check the lid on the waste water tank

for an obstruction.

Clean the float on the lid of the waste

water tank.

Only use original accessories and spare

parts, they ensure the safe and trouble-free

operation of the device.

For information about accessories and

spare parts, please visit www.kaerch-

er.com.

The warranty terms published by our com-

petent sales company are applicable in

each country. We will repair potential fail-

ures of your accessory within the warranty

period free of charge, provided that such

failure is caused by faulty material or de-

fects in fabrication. In the event of a warran-

ty claim please contact your dealer or the

nearest authorized Customer Service cent-

er. Please submit the proof of purchase.

We hereby declare that the machine de-

scribed below complies with the relevant

basic safety and health requirements of the

EU Directives, both in its basic design and

construction as well as in the version put

into circulation by us. This declaration shall

cease to be valid if the machine is modified

without our prior approval.

The undersigned act on behalf and under

the power of attorney of the company man-

agement.

Documentation supervisor:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2021/02/01

We hereby declare that the product de-

scribed below complies with the relevant

provisions of the following UK Regulations,

both in its basic design and construction as

well as in the version put into circulation by

us. This declaration shall cease to be valid

if the product is modified without our prior

approval.

The signatories act on behalf of and with

the authority of the company management

Documentation supervisor:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2021/02/01

Poor cleaning performance

Poor suction

Accessories

Accessories Order number

Brush, red 6.670-127.0

Pad driving disk 6.670-129.0

Set of suction lips 6.670-234.0

Accessories and Spare Parts

Warranty

EU Declaration of Conformity

Product: Floor cleaner

Type: 1.783-xxx

Relevant EU Directives

2006/42/EC (+2009/127/EC)

2014/30/EU

2011/65/EU

Applied harmonized standards

EN 60335–1

EN 60335–2–72

EN 62233: 2008

EN 55014-1:2006 + A1: 2009 + A2:2011

EN 55014–2:1997 + A1: 2001 + A2: 2008

EN IEC 63000: 2018

Applied national standards

Declaration of Conformity

Product: Floor cleaner

Type: 1.783-xxx

Currently applicable UK Regulations

S.I. 2008/1597 (as amended)

S.I. 2016/1091 (as amended)

S.I. 2012/3032 (as amended)

Designated standards used

EN 60335–1

EN 60335–2–72

EN 62233: 2008

EN 55014-1:2006 + A1: 2009 + A2:2011

EN 55014–2: 1997 + A1: 2001 + A2: 2008

EN IEC 63000: 2018

National standards used

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

Technical specifications

Power

Nominal voltage VDC 36,5

Battery capacity Ah 5,2

Average power con-

sumption

W240

Type of protection IP23

Vacuuming

Cleaning power, air

quantity

l/s 4,9

Cleaning power, nega-

tive pressure

kPa 2,25

Suction performance,

vacuum, Eco

kPa 1,5

Cleaning brush

Working width mm 280

Brush diameter mm 280

Brush speed 1/min 150

Dimensions and weights

Theoretical surface

cleaning performance

m²/h 560

Fresh/waste water

tank volume

l 3,0/3,6

Length x width x height mm 555 x 375

x 1050

Transport weight kg 20

Total weight kg 23

Values determined as per EN 60335-2-

Hand-arm vibration

value

m/s2<2,5

Sound pressure level

LpA

dB(A) <70

Uncertainty KpA dB(A) 2.3

Sound power level LWA dB(A) 83,1

Uncertainty KWA dB(A) 2,3

Charger

Nordelettronica mod. NE316

Nominal voltage V 100...240

Frequency Hz 50-60

Power Input A 2...1

10 EN

- 1

Lire ce manuel d'utilisation origi-

nal avant la première utilisation

de votre appareil, le respecter et le conser-

ver pour une utilisation ultérieure ou pour le

futur propriétaire.

Lire la présente notice d'instructions ainsi

que la brochure ci-jointe Consignes de sé-

curité pour les nettoyeurs à brosses n°

5.956-251.0 avant d'utiliser l'appareil et

respecter les instructions.

DANGER

–Le chargement de l'accumulateur n'est

permis que avec l'appareil de charge

original ci-joint ou avec l'appareil de

charge autorisé par Kärcher ®.

–Controller l'état de l'appareil de charge et

du groupe d'accumulateur avant chaque

utilisation. Ne plus utiliser des appareil

endommagés et pour faire réparar des

pièces endommagées s'adresse unique-

ment à des spécialistes.

–Ne pas utiliser l'appareil de charge en

état sale ou mouillé.

–La tension de réseau doit correspondre

à la tension indiqué sur la plaque signa-

létique de l'appareil de charge.

–Ne pas utiliser l'appareil de charge

dans un environnement où il y a un

risque de explosion.

–Des pièces de métal ne peuvent pas

toucher les contacts de l’appareil de

charge ; risque de court-circuit.

–Ne utiliser l'appareil de charge que pour

le chargement des groupes d'accumu-

lateurs autorisés.

–Indroduire uniquement des groupes

d'accumulateurs propres et secs sur

l'adaptateur de l'appareil de charge.

–Ne pas charger des piles (cellule pri-

maire), risque d'explosion.

–Ne pas charger des groupes d'accumula-

teurs endommagés. Remplacer des

groupes d'accumulateurs endommagés.

–Ne pas garder des groupes d'accumu-

lateurs avec des objets de métal, risque

de court-circuit.

– Ne pas ouvrir l'accumulateur.

–Ne pas jeter des groupes d'accumula-

teurs dans le feu ou dans le déchet do-

mestique.

–Eviter le contact avec le liquide qui sort

des accumulateurs en panne. En cas

d'un contact par hazard, ringer le li-

quide avec l'eau. En cas d'un contacte

avec les yeux, consulter en plus un mé-

decin.

– Vous pouvez obtenir des remarques rela-

tives au stockage et au transport auprès

de votre service après-vente Kärcher.

Cette aspirateur à friction est mis en œuvre

pour nettoyer des sols plans par voie humide.

Une largeur de travail de 280 mm et une

capacité de 3 l pour le réservoir d'eau

propre sont les garants d'un nettoyage effi-

cace des petites surfaces.

L’appareil est alimenté en énergie par un

accumulateur remplaçable.

Remarque :

L'appareil peut être équipé de différents ac-

cessoires en fonction de l'application res-

pective.

De plus amples détails figurent dans notre

catalogue ou sur notre site Internet

www.kaercher.com.

L'utilisation de l'appareil doit être faite en

conformité avec les consignes figurant

dans les instructions de service.

– Cet appareil convient à un usage indus-

triel, par exemple dans le cadre d'hô-

tels, d'écoles, d'hôpitaux, d'usines, de

magasins, de bureaux et d'agences de

location.

– Ne pas utiliser l'appareil sur des plans

inclinés.

– L'appareil doit uniquement être utilisé

pour nettoyer des surfaces dures non

sensibles à l'humidité ni au polissage.

La plage de température pour l'utilisa-

tion est de +5°C à +40°C.

– L'appareil n'est pas approprié pour net-

toyer des sols gelés (par exemple dans

des entrepôts frigorifiques)

– L'appareil doit uniquement être équipé

d'accessoires et de pièces de rechange

d'origine.

– L'appareil a été conçu pour le net-

toyage de sols dans le domaine inté-

rieur ou bien de surfaces couvertes

d'un toit.

– L'appareil n'est pas destiné au net-

toyage de voies publiques.

– L'appareil n'est pas approprié pour l'ap-

plication dans des environnements à

risque d'explosion.

– Utiliser l’appareil de charge uniquement

dans un environnement sec.

– Ne pas ouvrir l'appareil de charge. Les

réparations doivent être fait unique-

ment par des spécialistes.

Les matériaux constitutifs de l’embal-

lage sont recyclables. Ne pas jeter

les emballages dans les ordures mé-

nagères, mais les remettre à un sys-

tème de recyclage.

Les appareils usés contiennent des

matériaux précieux recyclables qui

doivent être amenés à un système de

recyclage. Il est interdit de jeter les

batteries, l'huile et des substances si-

milaires dans l'environnement. Pour

cette raison, utiliser des systèmes de

collecte adéquats afin d'éliminer les

appareils hors d'usage.

Retirer l'accumulateur de l'appareil

avant l'élimination de ce dernier et

l'éliminer dans le respect de l'environ-

nement !

Les appareils électriques et électroniques

renferment souvent des composants qui

peuvent représenter un danger potentiel

pour l'intégrité physique et l'environnement

s'ils sont mal utilisés ou éliminés. Ces com-

posants sont pourtant nécessaires au bon

fonctionnement de l'appareil. Les appareils

qui présentent ce symbole ne doivent pas

être jetés avec les déchets ménagers.

Instructions relatives aux ingrédients

(REACH)

Les informations actuelles relatives aux in-

grédients se trouvent sous :

www.kaercher.com/REACH

Figure 1, cf. page de couverture

1 Touche « mode ECO »

2 Touche « AUTO »

3Ecran

4 Touche Marche/Arrêt aspiration

5 Touche solution de nettoyage

6 Déverrouillage du guidon

7Guidon

8 Coupe-circuit

9 Filtre solution de nettoyage

10 Couvercle du réservoir d'eau sale

11 Réservoir d'eau sale

12 Réservoir d'eau propre

13 Poignée de transport

14 Disque-brosse

15 Barre d'aspiration

16 Interrupteur principal

17 Molette de réglage de la barre d'aspira-

tion

18 Accumulateur

19 Déverrouillage accumulateur

Figure 2, cf. page de couverture

1 Sablier, clignote lorsque le compteur

d’heures de service fonctionne

2 Durée de fonctionnement, heures

3 Durée de fonctionnement, minutes

4 État de charge de l’accumulateur, dia-

gramme en barres

5 État de charge de l’accumulateur, en %

Table des matières

Consignes de sécurité . . . . . . . FR 1

Fonction. . . . . . . . . . . . . . . . . . FR 1

Utilisation conforme. . . . . . . . . FR 1

Protection de l’environnement. FR 1

Eléments de commande . . . . . FR 1

Première mise en service . . . . FR 2

Charger l'accumulateur . . . . . . FR 2

Fonctionnement. . . . . . . . . . . . FR 2

Transport . . . . . . . . . . . . . . . . . FR 3

Entreposage . . . . . . . . . . . . . . FR 3

Entretien et maintenance. . . . . FR 3

Pannes . . . . . . . . . . . . . . . . . . FR 3

Accessoires . . . . . . . . . . . . . . . FR 4

Accessoires et pièces de re-

change. . . . . . . . . . . . . . . . . . . FR 4

Garantie. . . . . . . . . . . . . . . . . . FR 4

Déclaration UE de conformité . FR 4

Caractéristiques techniques . . FR 4

Consignes de sécurité

Batterie/chargeur

Symboles sur l'appareil

Risque de brûlure provoqué par

les pièces chaudes de l'installa-

tion!

Fonction

Utilisation conforme

Protection de

l’environnement

Eléments de commande

Résolution

11FR

- 2

Avant la première mise en service,

charger complètement l’accumulateur.

Figure 3, cf. page de couverture

1 Interrupteur du chargeur

2 DEL rouge, état de charge

s'allume rouge : L’accumulateur est en

cours de chargement

arrêt : L’accumulateur est complète-

ment chargé

3 DEL verte, tension d’alimentation

Mettre l'interrupteur principal sur « 0 ».

Appuyer sur les déverrouillages de l’ac-

cumulateur et sortir l’accumulateur de

l'appareil.

Brancher la fiche secteur du chargeur.

Mettre l’interrupteur de l’appareil de

charge sur « 1 » - la DEL verte s'allume.

Mettre l’accumulateur dans l’appareil

de charge - la DEL rouge s’allume.

L'accumulateur est chargé complètement

lorsque la DEL verte s’éteint.

Remarque :

L’accumulateur complètement chargé peut

rester dans l’appareil de charge.

Enlever l'accumulateur de l'appareil de

charge.

Enfoncer l’accumulateur dans l’appareil

jusqu'à ce que les déverrouillages

soient enclenchés.

Figure 4, cf. page de couverture

Basculer l’appareil vers le haut.

Pousser la brosse jusqu’en butée sur

l'entraîneur.

Mettre l'interrupteur principal sur « 0 ».

Tirer le déverrouillage du guidon vers le

haut et le maintenir.

Modifier l’inclinaison du guidon.

Relâcher le déverrouillage du guidon.

Mettre l'interrupteur principal sur « 0 ».

Figure 5, cf. page de couverture

Basculer les deux verrouillages vers le

bas.

Lever le réservoir d'eau sale.

몇PRÉCAUTION

Risque d'endommagement. Utiliser uni-

quement les détergents recommandés.

Pour tout autre détergent, l'exploitant prend

des risques plus élevés quant à la sécurité

du travail, au risque d'accident et à la durée

de vie de l'appareil. Utiliser uniquement des

détergents exempts de solvants, d'acide

chlorhydrique et fluorhydrique.

Respecter les consignes de sécurité men-

tionnées sur les détergents.

Remarque :

Ne jamais utiliser de détergents extrême-

ment moussants.

Tenir compte des consignes de dosage.

Détergents recommandés :

Figure 6, cf. page de couverture

1 Réservoir d'eau propre

2 Ouverture de vidange du réservoir

d'eau propre

3 Couvercle réservoir d'eau fraîche

4 Orifice de remplissage pour réservoir

d'eau propre

Retirer le réservoir d'eau sale.

Retirer le réservoir d'eau fraîche de

l'appareil.

Contrôler si l’ouverture de purge est

correctement fermée.

Ouvrir le couvercle du réservoir d'eau

propre.

Remplir de mélange détergent-eau. Tem-

pérature maximale du liquide, 50 °C.

Fermer le couvercle du réservoir d'eau

propre.

Mettre le réservoir d'eau fraîche en

place dans l'appareil.

Mettre le réservoir d’eau sale en place

et le verrouiller.

Figure 7, cf. page de couverture

1 Molette de réglage de la barre d'aspiration

2 Interrupteur principal

3 Coupe-circuit

4 Touche « mode ECO »

Tourner la molette Abaissement de la

barre d'aspiration dans le sens inverse

aux aiguilles d’une montre - la barre

d'aspiration est abaissée.

Régler l'interrupteur principal sur "I".

Tirer le coupe-circuit vers le guidon -

l'entraînement de la brosse et l’aspira-

tion sont activées.

L'appareil se déplace en marche avant.

Au début du nettoyage, l’appareil est en

mode ECO. « ECO » s'affiche à l'écran.

La touche « Mode ECO » commute entre le

mode ECO et une puissance de nettoyage

plus élevée.

Relâcher le commutateur de sécurité.

Appuyer sur la touche « mode ECO ».

Tirer le commutateur de sécurité vers le

guidon.

Appuyer sur la touche Solution de net-

toyage pendant le fonctionnement de

l’appareil.

Le dosage est affiché à l'écran.

Le dosage est commuté au niveau sui-

vant à chaque appui.

Figure 8, cf. page de couverture

1 Dosage de la solution de nettoyage AR-

RET

2 Dosage de la solution de nettoyage Ni-

veau 3

Appuyer le guidon vers le bas pour sou-

lever la brosse - la barre d’aspiration

tourne à l’avant de l’appareil.

Abaisser l'appareil.

Tirer l’appareil en marche arrière.

Mettre l'interrupteur principal sur « 0 ».

Pivoter la barre d’aspiration au centre

sous l'appareil.

Soulever la barre d’aspiration, appuyer

sur la molette Barre d’aspiration et la

tourner dans le sens des aiguilles d’une

montre.

Régler l'interrupteur principal sur "I".

Appuyer sur la touche Aspiration - l’aspira-

tion est arrêtée après env. 5 secondes.

Procéder au nettoyage.

Relâcher le commutateur de sécurité.

Mettre l'interrupteur principal sur « 0 ».

Soulever la barre d’aspiration, appuyer

sur la molette Barre d’aspiration et la

tourner dans le sens des aiguilles d’une

montre.

Tirer le déverrouillage du guidon vers le

haut et le maintenir.

Mettre la colonne de direction en posi-

tion verticale.

Relâcher le déverrouillage du guidon.

Symboles sur l'appareil

Déverrouillage accumulateur

Poignée de transport

Barre d’aspiration soulevée

Barre d’aspiration, abaissée

Orifice d'évacuation d'eau sale

Ne pas basculer l’appareil vers

le haut si les réservoirs sont

pleins.

Première mise en service

Charger l'accumulateur

Fonctionnement

Mettre l'accumulateur

Mettre la brosse en place

Régler le guidon

Retirer le bac d'eau sale

Remplir le réservoir d'eau fraîche

Application Pro-

duit dé-

tergent

Dosage

Nettoyant d'entretien

alcalin

RM 743 0,5 - 2,0%

Détergent ménager

acide, pour zones sa-

nitaires, piscines, etc.

Enlève les dépôts de

calcaire.

RM 738 0,5 - 3,0%

Entretien de lavage

EXTRA

RM 780 0,5 - 2,0%

Nettoyage

Sélectionner la puissance de nettoyage

Doser la solution de nettoyage

Aspiration en marche arrière

Nettoyage sans aspiration

Terminer le nettoyage

12 FR

- 3

Remarque :

Si le réservoir d'eau sale est plein, le flot-

teur ferme le canal d'aspiration. L'aspira-

tion est alors interrompue. Vider le bac

d'eau sale.

몇AVERTISSEMENT

Tenir compte des prescriptions locales

pour le traitement des eaux usées.

Arrêter l’appareil (voir section

« Terminer le nettoyage »).

Figure 9, cf. page de couverture

1 Verrouillage

2 Couvercle du réservoir d'eau sale

3 Réservoir d'eau sale

4 Réservoir d'eau propre

5 Verrou du bac d'eau sale

Basculer les deux verrouillages vers le

haut.

Retirer le couvercle.

Enlever le réservoir d’eau sale (voir

section « Enlever le réservoir d’eau

sale »).

Faire couler l'eau sale.

Ouvrir l'orifice.

Vider complètement e réservoir.

Rincer le réservoir d'eau sale à l'eau

propre.

Fermer la fermeture.

Poser délicatement le réservoir d’eau

sale sur le réservoir d’eau propre. Ne

pas endommager les composants indi-

qués par une flèche.

Basculer les verrouillages vers le haut.

Mettre le couvercle en place et le ver-

rouiller.

Enlever le réservoir d’eau sale (voir

section « Enlever le réservoir d’eau

sale »).

Figure 6, cf. page de couverture

1 Réservoir d'eau propre

2 Ouverture de vidange du réservoir

d'eau propre

3 Couvercle réservoir d'eau fraîche

4 Orifice de remplissage pour réservoir

d'eau propre

Retirer le réservoir d'eau fraîche de

l'appareil.

Ouvrir l’ouverture de purge du réservoir

d'eau propre.

Vider le liquide de nettoyage.

Fermer le couvercle du réservoir d'eau

propre.

Mettre le réservoir d'eau fraîche en

place dans l'appareil.

몇PRÉCAUTION

Risque de blessure et d'endommagement !

Respecter le poids de l'appareil lors du

transport.

Mettre l'interrupteur principal sur « 0 ».

Tirer le déverrouillage du guidon vers le

haut et le maintenir.

Mettre le guidon en position verticale.

Relâcher le déverrouillage du guidon.

Pousser l'appareil.

Mettre l'interrupteur principal sur « 0 ».

Tirer le déverrouillage du guidon vers le

haut et le maintenir.

Pivoter le guidon en position horizon-

tale.

Soulever l'appareil avec la poignée et le

porter.

Sécuriser l'appareil contre les glisse-

ments ou les basculements selon les di-

rectives en vigueur lors du transport

dans des véhicules.

몇PRÉCAUTION

Risque de blessure et d'endommagement !

Prendre en compte le poids de l'appareil à

l'entreposage.

Cet appareil doit uniquement être entrepo-

sé en intérieur.

DANGER

Risque de blessure dû au démarrage in-

tempestif de l'appareil.

Avant d'effectuer tout type de travaux sur

l'appareil, le mettre hors service et retirer la

batterie.

ATTENTION

Risque d'endommagement de l'appareil

par l'eau qui s'écoule. Vider le réservoir

d'eau sale et le réservoir d'eau propre

avant les travaux d'entretien sur l'appareil.

ATTENTION

Risque d'endommagement. Ne pas laver

l'appareil au jet d'eau et ne jamais utiliser

de détergents agressifs.

Vidange du réservoir d'eau sale.

Rincer le réservoir d'eau sale à l'eau

propre.

Nettoyer le couvercle du réservoir d'eau

sale sous l'eau courante.

Nettoyer les vannes du plongeur avec

un chiffon humide.

Rincer l’ouverture marquée « A » à

l’eau.

Souffler l’ouverture marquée « C » à

l’air comprimé.

Vider le réservoir d'eau propre.

Rincer l'appareil : Remplir le réservoir

d'eau propre d'eau claire (sans dé-

tergent) et utiliser l'appareil pendant

une minute avec l'irrigation de brosse

en service.

Vider le réservoir d'eau propre.

Nettoyer l'extérieur de l'appareil avec

un chiffon humide et imbibé de dé-

tergent doux.

Nettoyer la barre d'aspiration, en

contrôler l'usure et remplacer les lèvres

d’aspiration si nécessaire (voir

« Travaux de maintenance »).

Nettoyer l flexible d’aspiration.

Nettoyer la brosse et en vérifier l’usure.

Longueur de brosse minimale : 10 mm.

Charger l'accumulateur.

Nettoyer le filtre de solution de net-

toyage (voir « Travaux de

maintenance »).

L'inspection de sécurité prescrite doit

être effectuée par un électricien.

Figure 10, cf. page de couverture

1 Support barre d'aspiration

2 Barre d'aspiration

3 Flexible d’aspiration

4Joint

5 Lèvre d'aspiration

Pivoter la barre d’aspiration à l’avant de

l’appareil.

Retirer le tuyau d'aspiration de la bare

d'aspiration.

Tourner les verrouillages de 90° dans le

sens anti-horaire.

Soulever le support et retirer la barre

d’aspiration (ne pas perdre le joint).

Rincer la barre d’aspiration et les lèvres

d’aspiration à l’eau puis les nettoyer à

l’aide d’un chiffon humide.

Vérifier les lèvres d'aspiration.

Changer ou tourner les lèvres d'aspira-

tion usées.

Remettre la barre d’aspiration sur l'ap-

pareil.

Retirer le réservoir d'eau propre.

Retirer le réservoir d'eau sale.

Tirer le déverrouillage du guidon vers le

haut et le maintenir.

Mettre le guidon en position verticale.

Relâcher le déverrouillage du guidon.

Verser l'appareil en avant.

Retirer la brosse.

Pousser la nouvelle brosse jusqu’en

butée sur l'entraîneur.

Retirer le réservoir d'eau propre et le ré-

servoir d'eau sale.

Retirer le filtre de solution de nettoyage

et le rincer à l’eau.

Remettre en place le filtre.

Mettre le réservoir d'eau propre et le ré-

servoir d'eau sale en place.

En cas de risque de gel :

Vider le réservoir d'eau propre et le ré-

servoir d'eau sale.

Déposer l'appareil dans une pièce à

l'abri du gel.

DANGER

Risque de blessure dû au démarrage in-

tempestif de l'appareil.

Avant d'effectuer tout type de travaux sur

l'appareil, le mettre hors service et retirer la

batterie.

Vidange du réservoir d'eau sale

Vidange du réservoir d'eau propre

Transport

Entreposage

Entretien et maintenance

Plan de maintenance

Après le travail

Hebdomadairement

Tous les ans

Travaux de maintenance

Nettoyer la barre d'aspiration

Remplacer la brosse

Nettoyer le filtre de solution de

nettoyage

Protection antigel

Pannes

13FR

- 4

ATTENTION

Risque d'endommagement de l'appareil

par l'eau qui s'écoule. Vider le réservoir

d'eau sale et le réservoir d'eau propre

avant les travaux d'entretien sur l'appareil.

En cas de pannes ne pouvant pas être ré-

solues grâce aux instructions de ce ta-

bleau, appeler le service après-vente.

Tourner l'interrupteur principal sur la

position « 1 ».

En cas d’affichage d’un message d’er-

reur à l’écran, arrêter aussitôt l’appareil

et contacter le service après-vente.

Mettre en place correctement l’accumu-

lateur dans l'appareil.

Consulter l’état de charge de l’accumu-

lateur à l’écran, recharger l’accumula-

teur, si besoin.

Raccorder correctement le câble ré-

seau avec l’appareil de charge et la

prise de courant.

Vérifier si l’appareil de charge est adap-

té au réseau électrique existant.

– La DEL rouge clignote 1 fois

L'accumulateur est défectueux.

– La DEL rouge clignote 2 fois ou 3 fois

Défaut de l’appareil de charge.

Débrancher l'appareil de charge, at-

tendre un moment puis le rebrancher.

Si le défaut apparaît de nouveau,

contacter le service après-vente.

– La DEL rouge clignote 4 fois

Appareil de charge surchauffé.

Sortir l’appareil de charge de manière à

générer un courant d’air de refroidisse-

ment.

Attendre que l'appareil de charge soit

refroidi.

Charger complètement l’accumulateur.

Vérifier le niveau de remplissage du ré-

servoir d’eau propre.

Augmenter le dosage de la solution de

nettoyage.

Nettoyer le filtre de solution de net-

toyage.

Augmenter le dosage de la solution de

nettoyage.

Régler la puissance de nettoyage plus

fort.

Vérifier si le type de brosse et le dé-

tergent conviennent.

Remplacer la brosse buse usée.

Vider le réservoir d'eau sale.

Nettoyer la barre d'aspiration et le

flexible d’aspiration.

Contrôler la bonne fixation du couvercle

du réservoir d'eau sale.

Contrôler la bonne fixation de la ferme-

ture dans le réservoir d’eau sale.

Contrôler un éventuel colmatage du ré-

servoir d'eau sale.

Nettoyer le flotteur sur le couvercle du

réservoir d'eau sale.

N'utiliser que des accessoires et pièces de

rechange d'origine, ils garantissent le bon

fonctionnement de l'appareil.

Vous trouverez des informations relatives

aux accessoires et pièces de rechange sur

www.kaercher.com.

Dans chaque pays, les conditions de garantie

en vigueur sont celles publiées par notre socié-

té de distribution responsable. Les éventuelles

pannes sur les accessoires sont réparées gra-

tuitement dans le délai de validité de la garantie,

dans la mesure où celles-ci relèvent d'un défaut

matériel ou d'un vice de fabrication. En cas de

recours en garantie, adressez-vous à votre re-

vendeur ou au service après-vente agréé le

plus proche munis de votre preuve d'achat.

Nous certifions par la présente que la ma-

chine spécifiée ci-après répond de par sa

conception et son type de construction ain-

si que de par la version que nous avons

mise sur le marché aux prescriptions fon-

damentales stipulées en matière de sécuri-

té et d’hygiène par les directives euro-

péennes en vigueur. Toute modification ap-

portée à la machine sans notre accord rend

cette déclaration invalide.

Les signataires agissent sous ordre et avec

le pouvoir de la direction.

Responsable de la documentation :

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2021/02/01

L'appareil ne démarre pas

Problèmes lors du chargement de

l’accumulateur

Affichage d’erreur de l’appareil de

charge

Accumulateur vide après un temps

de fonctionnement court

Trop peu de solution de nettoyage

Mauvaise performance de

nettoyage

Mauvaise aspiration

Accessoires

Accessoires Référence

Brosse, rouge 6.670-127.0

Plateau d'entraînement du

pad 6.670-129.0

Jeu de lèvres d'aspiration 6.670-234.0

Accessoires et pièces de

rechange

Garantie

Déclaration UE de conformité

Produit : Nettoyeur de plancher

Type : 1.783-xxx

Directives européennes en vigueur :

2006/42/CE (+2009/127/CE)

2014/30/UE

2011/65/EU

Normes harmonisées appliquées :

EN 60335–1

EN 60335–2–72

EN 62233: 2008

EN 55014-1:2006 + A1: 2009 + A2:2011

EN 55014–2:1997 + A1: 2001 + A2: 2008

EN IEC 63000: 2018

Normes nationales appliquées :

Caractéristiques techniques

Performances

Tension nominale VDC 36,5

Capacité d'accu Ah 5,2

Puissance absorbée

moyenne

W240

Type de protection IP23

Aspiration

Puissance d'aspira-

tion, débit d'air

l/s 4,9

Puissance d'aspira-

tion, dépression

kPa 2,25

Puissance d'aspira-

tion, dépression, Eco

kPa 1,5

Brosse de nettoyage

Largeur de travail mm 280

Diamètre des brosses mm 280

Vitesse des brosses t/min 150

Dimensions et poids

Surface théoriquement

nettoyable

m²/h 560

Volume du réservoir

d'eau propre/réservoir

d'eau sale

l 3,0/3,6

Longueur x largeur x

hauteur

mm 555 x 375

x 1050

Poids de transport kg 20

Poids total kg 23

Valeurs déterminées selon EN 60335-2-

Valeur de vibrations

bras-main

m/s2<2,5

Niveau de pression

acoustique LpA

dB(A) <70

Incertitude KpA dB(A) 2.3

Niveau de puissance

acoustique LWA

dB(A) 83,1

Incertitude KWA dB(A) 2,3

Chargeur

Nordelettronica mod. NE316

Tension nominale V 100...240

Fréquence Hz 50-60

Puissance absorbée A 2...1

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

14 FR

- 1

Prima di utilizzare l'apparecchio

per la prima volta, leggere le

presenti istruzioni originali, seguirle e con-

servarle per un uso futuro o in caso di riven-

dita dell'apparecchio.

Prima di utilizzare l'apparecchio per la pri-

ma volta leggere e rispettare sia le presenti

istruzioni per l'uso che l'allegato opuscolo

Norme di sicurezza per pulitori a spazzola,

5.956-251.0

PERICOLO

–La carica dell'accumulatore è consenti-

ta solo con l'utilizzo del caricabatterie

originale o con caricabatterie autorizza-

ti dalla KÄRCHER.

–Prima di ogni utilizzo verificare che il ca-

ricabatterie e l'unità accumulatore non

siano danneggiati. Non mettere in fun-

zione apparecchi danneggiati e far ripa-

rare parti che risultano difettose solo da

personale qualificato.

–Non utilizzare il caricabatterie sporco o

bagnato.

–La tensione indicata sulla targhetta del

caricabatterie deve corrispondere alla

tensione di rete.

–Non utilizzare il caricabatterie in am-

bienti a rischio d'esplosione.

–I contatti del caricabatterie non devono

toccare parti in metallo. Pericolo di cor-

to circuito.

–Utilizzare il caricabatterie solo per cari-

care unità accumulatore autorizzate.

–Le unità accumulatore devono essere

pulite e asciutte al momento dell'inseri-

mento nell'adattatore.

–Non caricare batterie (celle primarie).

Pericolo di esplosioni.

–Non caricare unità accumulatore dan-

neggiate. Sostituire le unità accumula-

tore danneggiate.

–Le unità accumulatore devono essere

depositate lontano da oggetti in metal-

lo. Pericolo di corto circuito.

– Non aprire l'accumulatore.

–Non gettare le unità accumulatore nel

fuoco o nei rifiuti domestici.

–Evitare il contato con il liquido che fuo-

riesce da accumulatori danneggiati.

Sciacquare eventualmente con acqua il

liquido toccato accidentalmente. In

caso di contatto con gli occhi ricorrere

inoltre all’assistenza di un medico.

– Indicazioni riguardo a stoccaggio e tra-

sporto vi verranno date dal vostro servi-

zio clienti Kärcher.

La lavasciugapavimenti è impiegata per la

pulizia ad umido di superfici piane.

Una larghezza di lavoro di 280 mm e una

capienza del serbatoio dell'acqua pulita di 3

l permettono una pulizia effettiva.

L’apparecchio viene alimentato tramite un

accumulatore sostituibile.

Indicazione:

L'apparecchio può essere equipaggiato

con diversi accessori in funzione dei rispet-

tivi lavori di pulizia.

Richiedete il nostro catalogo o visitate il no-

stro sito internet alla pagina www.kaer-

cher.com.

Utilizzate questo apparecchio esclusiva-

mente in conformità alle indicazioni fornite

da questo manuale d'uso.

– Questo apparecchio si adatta all'uso

professionale, ad esempio in alberghi,

scuole, ospedali, fabbriche, negozi e uf-

fici.

– Non utilizzare l'apparecchio su superfici

inclinate.

– L'apparecchio può essere utilizzato

esclusivamente per la pulizia di superfi-

ci dure resistenti all'umidità e alla luci-

datura.

Temperatura di esercizio: da +5°C a

+40°C.

– L'apparecchio non si adatta alla pulizia

di pavimenti gelati (per es. in magazzini

frigoriferi).

– L'apparecchio dev'essere equipaggiato

solo da accessori e pezzi di ricambio

originali.

– L'apparecchio è stato concepito per la

pulizia di pavimenti in ambienti interni ri-

sp. di superfici coperte.

– L'apparecchio non è previsto per la pu-

lizia di percorsi pubblici di maggior uti-

lizzo.

– L'apparecchio non si adatta all'impiego

in ambienti a rischio d'esplosione.

– Usare il caricabatterie solo in ambienti

asciutti.

– Non aprire il caricabatterie. Le ripara-

zioni vanno eseguite solo da personale

qualificato.

Tutti gli imballaggi sono riciclabili. Gli

imballaggi non vanno gettati nei rifiuti

domestici, ma consegnati ai relativi

centri di raccolta.

Gli apparecchi dismessi contengono

preziosi materiali di riciclaggio che

devono essere consegnati al riciclag-

gio. Batterie, olio e simili materiali non

devono essere dispersi nell'ambien-

te. Si prega quindi di smaltire gli ap-

parecchi dismessi mediante i sistemi

di raccolta differenziata.

Prima di smaltire l'apparecchio rimuovere

l'accumulatore e smaltirlo a regola d'arte!

Gli apparecchi elettrici ed elettronici con-

tengono spesso componenti che, con un

utilizzo o smaltimento non corretti, possono

costituire un potenziale pericolo per la salu-

te umana e per l'ambiente. Questi compo-

nenti sono tuttavia necessari per un corret-

to funzionamento dell'apparecchio. Gli ap-

parecchi contrassegnati con questo simbo-

lo non devono essere smaltiti con i rifiuti

domestici.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono

disponibili all'indirizzo:

www.kaercher.com/REACH

Fig. 1, vedi copertina

1 Tasto “Eco Mode”

2 Tasto “Auto”

3 Display

4 Tasto Aspirazione On/Off

5 Tasto soluzione detergente

6 Sbloccaggio manubrio

7 Manubrio

8 Interruttore di sicurezza

9 Filtro soluzione detergente

10 Coperchio serbatoio acqua sporca

11 Serbatoio acqua sporca

12 Serbatoio acqua pulita

13 Maniglia trasporto

14 Spazzola a disco

15 Barra di aspirazione

16 Interruttore dell'apparecchio

17 Manopola barra di aspirazione

18 Accumulatore

19 Sbloccaggio accumulatore

Fig. 2, vedi copertina

1 Clessidra, lampeggia con contatore ore

di esercizio funzionante

2 Tempo di funzionamento, ore

3 Tempo di funzionamento, minuti

4 Stato di carica accumulatore, istogram-

5 Stato di carica accumulatore, in %

Indice

Norme di sicurezza . . . . . . . . . IT 1

Funzione . . . . . . . . . . . . . . . . . IT 1

Uso conforme a destinazione . IT 1

Protezione dell’ambiente . . . . . IT 1

Dispositivi di comando. . . . . . . IT 1

Prima messa in funzione . . . . . IT 2

Caricare la batteria . . . . . . . . . IT 2

Funzionamento . . . . . . . . . . . . IT 2

Trasporto . . . . . . . . . . . . . . . . . IT 3

Supporto . . . . . . . . . . . . . . . . . IT 3

Cura e manutenzione . . . . . . . IT 3

Guasti . . . . . . . . . . . . . . . . . . . IT 3

Accessori. . . . . . . . . . . . . . . . . IT 4

Accessori e ricambi . . . . . . . . . IT 4

Garanzia . . . . . . . . . . . . . . . . . IT 4

Dichiarazione di conformità UE IT 4

Dati tecnici. . . . . . . . . . . . . . . . IT 4

Norme di sicurezza

Caricabatterie

Simboli riportati sull’apparecchio

Pericolo di scottature causate da

superfici calde!

Funzione

Uso conforme a destinazione

Protezione dell’ambiente

Dispositivi di comando

Display

15IT

- 2

Caricare completamente l’accumulato-

re prima del primo utilizzo.

Fig. 3, vedi copertina

1 Interruttore caricabatterie

2 LED rosso, stato di carica

Luce rossa accesa: Accumulatore in carica

spento: L’accumulatore è completa-

mente caricato

3 LED verde, alimentazione di tensione

Posizionare l'interruttore dell'apparec-

chio su „0“.

Spingere gli sboccaggi dell’accumula-

tore ed estrarre quest’ultimo dall’appa-

recchio.

Infilare la spina del caricabatterie.

Posizionare l’interruttore del caricabat-

terie su “1” - il LED verde si accende.

Introdurre l’accumulatore nel caricabat-

terie - il LED rosso si accende.

L'accumulatore è completamente carico

quando il LED rosso si spegne.

Indicazione:

Al termine del caricamento, l’accumulatore

può restare nel caricabatterie.

Rimuovere l’accumulatore dal carica-

batterie.

Spingere l’accumulatore nell’apparec-

chio fino agli sbloccaggi.

Fig. 4, vedi copertina

Ribaltare verso l’alto l’apparecchio.

Spingere la spazzola sul trascinatore

fino alla battuta.

Posizionare l'interruttore dell'apparec-

chio su „0“.

Tirare verso l’alto lo sbloccaggio del

manubrio e tenerlo fermo.

Modificare l’inclinazione del manubrio.

Rilasciare lo sbloccaggio del manubrio.

Posizionare l'interruttore dell'apparec-

chio su „0“.

Fig. 5, vedi copertina

Inclinare verso il basso i due dispositivi

di chiusura.

Sollevare il serbatoio dell’acqua sporca.

몇PRUDENZA

Pericolo di danneggiamento. Utilizzare solo

i detergenti consigliati. In caso di utilizzo di

altri detergenti l'operatore è responsabile

del rischio maggiore in relazione alla sicu-

rezza di funzionamento e al rischio di inci-

denti. Utilizzare esclusivamente detergenti

privi di solventi, di sale e di acido fluoridrico.

Osservare le avvertenze di sicurezza ripor-

tate sui detergenti.

Indicazione:

Non utilizzare detergenti fortemente schiu-

mogeni.

Osservare le indicazioni di dosaggio.

Detergenti consigliati:

Fig. 6, vedi copertina

1 Serbatoio acqua pulita

2 Apertura di scarico Serbatoio acqua pulita

3 Coperchio serbatoio acqua pulita

4 Foro di rabbocco serbatoio acqua pulita

Togliere il serbatoio acqua sporca.

Rimuovere il serbatoio acqua pulita

dall'apparecchio.

Verificare se l’apertura di scarico è

chiusa correttamente.

Aprire il coperchio del serbatoio di ac-

qua pulita.

Versare una miscela di acqua-deter-

gente. Temperatura massima del liqui-

do pari a 50 °C.

Chiudere il coperchio del serbatoio di

acqua pulita.

Inserire il serbatoio acqua pulita nell'ap-

parecchio.

Collocare il serbatoio dell’acqua sporca

e bloccarlo.

Fig. 7, vedi copertina

1 Manopola barra di aspirazione

2 Interruttore dell'apparecchio

3 Interruttore di sicurezza

4 Tasto “Eco Mode”

Girare la manopola Abbassamento bar-

ra di aspirazione in senso antiorario - la

barra di aspirazione viene abbassata.

Posizionare l'interruttore dell'apparec-

chio su "I".

Tirare l'interruttore di sicurezza verso il

manubrio - il motore delle spazzole e

l'aspirazione vengono attivati.

L'apparecchio si muove in avanti.

All’inizio della pulizia l’apparecchio si trova

in ECO-Mode. Sul display è visualizzato

“Eco”.

Il tasto “ECO mode” consente di commuta-

re tra ECO mode e potenza di pulizia mag-

giore.

Rilasciare l'interruttore di sicurezza.

Premere il tasto “Eco Mode”.

Tirare l'interruttore di sicurezza verso il

manubrio.

Premere il tasto Soluzione detergente

con l’apparecchio in funzione.

Il dosaggio è visualizzato sul display.

Ogni volta che si preme, il dosaggio

avanza di un livello.

Fig. 8, vedi copertina

1 Dosaggio della soluzione detergente

OFF

2 Dosaggio della soluzione detergente li-

vello 3

Spingere il manubrio verso il basso così

da sollevare la spazzola - la barra di

aspirazione si gira sulla parte frontale

dell’apparecchio.

Abbassare l'apparecchio.

Tirare l’apparecchio in retromarcia.

Posizionare l'interruttore dell'apparec-

chio su „0“.

Posizionare la barra di aspirazione al

centro sotto l'apparecchio.

Sollevare la barra di aspirazione, pre-

mere la manopola barra di aspirazione

e ruotarla in senso orario.

Posizionare l'interruttore dell'apparec-

chio su "I".

Premere il tasto Aspirazione - dopo cir-

ca 15 secondi l’aspirazione viene arre-

stata.

Eseguire la pulizia.

Rilasciare l'interruttore di sicurezza.

Posizionare l'interruttore dell'apparec-

chio su „0“.

Sollevare la barra di aspirazione, pre-

mere la manopola barra di aspirazione

e ruotarla in senso orario.

Tirare verso l’alto lo sbloccaggio del

manubrio e tenerlo fermo.

Collocare la colonna di guida in posizio-

ne verticale.

Rilasciare lo sbloccaggio del manubrio.

Indicazione:

Quando il serbatoio acqua sporca è pieno,

il galleggiante ottura il canale di aspirazio-

ne. L'aspirazione viene interrotta. Svuotare

il serbatoio acqua sporca.

Simboli riportati sull’apparecchio

Sbloccaggio accumulatore

Maniglia trasporto

Barra di aspirazione sollevata

Barra di aspirazione abbassata

Apertura di scarico, acqua

sporca

Non girare verso l’alto l’appa-

recchio con i serbatoi pieni.

Prima messa in funzione

Caricare la batteria

Funzionamento

Inserire l'accumulatore

Montaggio della spazzola

Impostazione del manubrio

Rimozione del serbatoio acqua

sporca

Riempire il serbatoio acqua pulita

Impiego Deter-

gente

Dosaggio

Detergente di manu-

tenzione alcalino

RM 743 0,5 - 2,0%

Detergente di manu-

tenzione acido, per

ambienti sanitari, pi-

scine ecc. Rimuove

depositi di calcare.

RM 738 0,5 - 3,0%

Prodotto EXTRA per la

cura dei pavimenti

RM 780 0,5 - 2,0%

Pulizia

Selezione potenza di pulizia

Dosare la soluzione detergente

Aspirazione con retromarcia

Pulizia senza aspirazione

Concludere la pulizia

Svuotare il serbatoio acqua sporca

16 IT

- 3

몇AVVERTIMENTO

Rispettare le norme vigenti locali sul tratta-

mento delle acque di scarico.

Spegnere l’apparecchio (vedi paragrafo

“Fine pulizia”).

Fig. 9, vedi copertina

1 Chiusura

2 Coperchio serbatoio acqua sporca

3 Serbatoio acqua sporca

4 Serbatoio acqua pulita

5 Chiusura serbatoio acqua sporca

Inclinare verso l’alto i due dispositivi di

chiusura.

Rimuovere il coperchio.

Rimuovere il serbatoio dell’acqua spor-

ca (vedi paragrafo “Rimozione del ser-

batoio dell’acqua sporca”).

Svuotare l'acqua sporca.

Aprire la chiusura.

Svuotare completamente il serbatoio.

Sciacquare il contenitore dell'acqua

sporca con acqua pulita.

Chiudere il dispositivo di chiusura.

Posizionare con cautela il serbatoio

dell’acqua sporca sul serbatoio dell’ac-

qua pulita. Non danneggiare i compo-

nenti contrassegnati con la freccia.

Inclinare verso l’alto i dispositivi di chiu-

sura.

Collocare il coperchio e bloccarlo.

Rimuovere il serbatoio dell’acqua spor-

ca (vedi paragrafo “Rimozione del ser-

batoio dell’acqua sporca”).

Fig. 6, vedi copertina

1 Serbatoio acqua pulita

2 Apertura di scarico Serbatoio acqua pulita

3 Coperchio serbatoio acqua pulita

4 Foro di rabbocco serbatoio acqua pulita

Rimuovere il serbatoio acqua pulita

dall'apparecchio.

Aprire l’apertura di scarico del serbatoio

dell’acqua pulita.

Svuotare il liquido detergente.

Chiudere il coperchio del serbatoio di

acqua pulita.

Inserire il serbatoio acqua pulita nell'ap-

parecchio.

몇PRUDENZA

Pericolo di lesioni e di danneggiamento!

Per il trasporto osservare il peso dell'appa-

recchio.

Posizionare l'interruttore dell'apparec-

chio su „0“.

Tirare verso l’alto lo sbloccaggio del

manubrio e tenerlo fermo.

Inclinare il manubrio in posizione verticale.

Rilasciare lo sbloccaggio del manubrio.

Spingere l'apparecchio.

oppure

Posizionare l'interruttore dell'apparec-

chio su „0“.

Tirare verso l’alto lo sbloccaggio del

manubrio e tenerlo fermo.

Inclinare il manubrio in posizione oriz-

zontale.

Sollevare l'apparecchio con l'apposito

manico e trasportarlo.

Per il trasporto in veicoli, assicurare

l'apparecchio secondo le direttive in vi-

gore affinché non possa scivolare e ri-

baltarsi.

몇PRUDENZA

Pericolo di lesioni e di danneggiamento!

Osservare il peso dell'attrezzo quando lo si

mette a magazzino.

Questo apparecchio può essere conserva-

to solo in ambienti interni.

PERICOLO

Pericolo di lesioni causato dall'avviamento

accidentale dell'apparecchio.

Prima di eseguire qualsiasi lavoro, spegnere

l'apparecchio e rimuovere l’accumulatore.

ATTENZIONE

Pericolo di danneggiamento per l'apparec-

chio causato da acqua fuoriuscita. Prima di

effettuare lavori di manutenzione sull'appa-

recchio, svuotare il serbatoio dell'acqua

sporca e quello dell'acqua pulita.

ATTENZIONE

Pericolo di danneggiamento. Non spruzza-

re l'apparecchio con acqua e non utilizzare

detergenti aggressivi.

Svuotare il serbatoio acqua sporca.

Sciacquare il contenitore dell'acqua

sporca con acqua pulita.

Pulire il coperchio del serbatoio acqua

sporca sotto acqua corrente.

Pulire le valvole a galleggiante con un

panno umido.

Sciacquare con acqua l’apertura con-

trassegnata con “A”.

Pulire con aria compressa l’apertura

contrassegnata con “C”.

Svuotare il serbatoio dell'acqua pulita.

Sciacquare l'apparecchio: Riempire il

serbatoio acqua pulita con acqua pulita

(senza detergente) e far funzionare

l'apparecchio per un minuto con irriga-

zione spazzole attivata.

Svuotare il serbatoio dell'acqua pulita.

Pulire l'apparecchio esternamente con

un panno umido imbevuto di liscivia.

Pulire la barra di aspirazione, verificar-

ne l'usura e, all'occorrenza, sostituire i

labbri di aspirazione (vedi “Interventi di

manutenzione”).

Pulire il tubo di aspirazione.

Pulire la spazzola e verificarne lo stato

di usura.

Lunghezza minima setole: 10 mm.

Caricare l'accumulatore.

Pulire il filtro della soluzione detergente

(vedi "Interventi di manutenzione").

Far effettuare il controllo di sicurezza

previsto da un elettricista qualificato.

Fig. 10, vedi copertina

1 Supporto barra di aspirazione

2 Barra di aspirazione

3 Tubo flessibile di aspirazione

4 Guarnizione

5 labbra di aspirazione

Inclinare la barra di aspirazione sulla

parte frontale dell’apparecchio.

Rimuovere il tubo flessibile di aspirazio-

ne dalla barra di aspirazione.

Ruotare i dispositivi di chiusura di 90° in

senso antiorario.

Sollevare il supporto ed estrarre la bar-

ra di aspirazione (senza perdere la

guarnizione).

Sciacquare con acqua la barra di aspi-

razione e i labbri di aspirazione, quindi

pulirli con un panno umido.

Verificare i labbri di aspirazione.

Sostituire o girare i labbri di aspirazione

usurati.

Ricollocare la barra di aspirazione

nell'apparecchio.

Togliere il serbatoio acqua pulita.

Togliere il serbatoio acqua sporca.

Tirare verso l’alto lo sbloccaggio del

manubrio e tenerlo fermo.

Inclinare il manubrio in posizione verti-

cale.

Rilasciare lo sbloccaggio del manubrio.

Non ribaltare indietro l'apparecchio.

Estrarre la spazzola.

Spingere la nuova spazzola sul trasci-

natore fino alla battuta.

Estrarre il serbatoio di acqua pulita e di

acqua sporca.

Estrarre il filtro soluzione detergente e

sciacquarlo con acqua.

Reinserire il filtro.

Collocare il serbatoio di acqua pulita e

di acqua sporca.

In caso di pericolo di gelo:

Svuotare il serbatoio dell'acqua pulita e

dell'acqua sporca.

Collocare l'apparecchio in un locale

protetto dal gelo.

PERICOLO

Pericolo di lesioni causato dall'avviamento

accidentale dell'apparecchio.

Prima di eseguire qualsiasi lavoro, spegnere

l'apparecchio e rimuovere l’accumulatore.

ATTENZIONE

Pericolo di danneggiamento per l'apparec-

chio causato da acqua fuoriuscita. Prima di

effettuare lavori di manutenzione sull'appa-

recchio, svuotare il serbatoio dell'acqua

sporca e quello dell'acqua pulita.

In caso si presentino guasti che non posso-

no essere risolti grazie a questa tabella,

chiamare il servizio clienti.

Svuotare il serbatoio acqua pulita

Trasporto

Supporto

Cura e manutenzione

Schema di manutenzione

Dopo il lavoro

Ogni settimana

Una volta all'anno

Interventi di manutenzione

Pulire la barra di aspirazione

Sostituire la spazzola

Pulire il filtro soluzione detergente

Antigelo

Guasti

17IT

- 4

Posizionare l'interruttore principale alla

posizione „1“.

Se sul display viene visualizzato un

messaggio di errore, spegnere imme-

diatamente l’apparecchio e consultare il

servizio clienti.

Inserire correttamente l’accumulatore

nell'apparecchio.

Leggere lo stato di carica dell’accumu-

latore sul display, se necessario cari-

carlo.

Collegare correttamente il cavo di ali-

mentazione con caricabatterie e presa

di corrente.

Verificare se il caricabatterie è adatto

alla rete elettrica presente.

– LED rosso lampeggia 1 volta

L'accumulatore è guasto.

– LED rosso lampeggia 2 o 3 volte

Guasto nel caricabatterie.

Staccare il caricabatterie, aspettare

brevemente, riattaccarlo.

Se l'errore viene visualizzato ugual-

mente, chiamare il servizio assistenza

clienti.

– LED rosso lampeggia 4 volte

Caricabatterie surriscaldato.

Posizionare il caricabatterie in una posi-

zione in cui vi sia un ricambio d’aria utile

per il raffreddamento.

Attendere finché il caricabatterie si è

raffreddato.

Caricare completamente l’accumulatore.

Verificare il livello del serbatoio dell’ac-

qua pulita.

Aumentare il dosaggio della soluzione

detergente.

Pulire il filtro soluzione detergente.

Aumentare il dosaggio della soluzione

detergente.

Impostare una potenza di pulizia più alta.

Verificare l'idoneità del tipo di spazzola

e detergente.

Sostituire la spazzola usurata.

Svuotare il serbatoio dell'acqua sporca.

Pulire la barra di aspirazione e il tubo di

aspirazione.

Accertarsi che il coperchio del serbatoio

dell'acqua sporca sia posizionato cor-

rettamente.

Controllare che la chiusura del serbato-

io dell’acqua sporca sia posizionato

correttamente.

Accertarsi che il coperchio del serbatoio

dell'acqua sporca non sia ostruito.

Pulire il galleggiante sul coperchio del

serbatoio dell'acqua sporca.

Utilizzando solamente accessori e ricambi ori-

ginali, si garantisce un funzionamento sicuro e

privo di disturbi dell'apparecchio.

Si possono trovare informazioni riguardo ad

accessori e ricambi su www.kaercher.com.

Le condizioni di garanzia valgono nel ri-

spettivo paese di pubblicazione da parte

della nostra società di vendita competente.

Entro il termine di garanzia eliminiamo gra-

tuitamente eventuali guasti agli accessori,

se causati da difetto di materiale o di produ-

zione. Nei casi previsti dalla garanzia si

prega di rivolgersi al proprio rivenditore, op-

pure al più vicino centro di assistenza auto-

rizzato, esibendo lo scontrino di acquisto.

Con la presente si dichiara che la macchina

qui di seguito indicata, in base alla sua con-

cezione, al tipo di costruzione e nella ver-

sione da noi introdotta sul mercato, è con-

forme ai requisiti fondamentali di sicurezza

e di sanità delle direttive UE. In caso di mo-

difiche apportate alla macchina senza il no-

stro consenso, la presente dichiarazione

perde ogni validità.

I firmatari agiscono per incarico e con dele-

ga della direzione.

Responsabile della documentazione:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2021/02/01

L'apparecchio non si accende

Problemi nel caricamento

dell’accumulatore

Indicazioni di errore del caricabatterie

Accumulatore vuoto dopo durata di

esercizio breve

Soluzione detergente insufficiente

Scarsa potenza di pulizia

Scarsa aspirazione

Accessori

Accessori Codice d’ordi-

nazione

Spazzola, rossa 6.670-127.0

Piatto azionato con pad 6.670-129.0

Set labbri di aspirazione 6.670-234.0

Accessori e ricambi

Garanzia

Dichiarazione di conformità

Prodotto: Lavasciuga pavimenti

Modello: 1.783-xxx

Direttive UE pertinenti

2006/42/CE (+2009/127/CE)

2014/30/UE

2011/65/EU

Norme armonizzate applicate

EN 60335–1

EN 60335–2–72

EN 62233: 2008

EN 55014-1:2006 + A1: 2009 + A2:2011

EN 55014–2:1997 + A1: 2001 + A2: 2008

EN IEC 63000: 2018

Norme nazionali applicate

Chairman of the Board of Management

Director Regulatory Affairs & Certiﬁcation

Dati tecnici

Potenza

Tensione nominale VDC 36,5

Capacità batteria Ah 5,2

Medio assorbimento di

potenza

W240

Protezione IP23

Aspirazione

Potenza di aspirazio-

ne, quantità d'aria

l/s 4,9

Potenza di aspirazio-

ne, pressione negativa

kPa 2,25

Potenza di aspirazio-

ne, pressione negati-

va, Eco

kPa 1,5

Spazzola di pulizia

Larghezza della super-

ficie di lavoro

mm 280

Diametro spazzole mm 280

Numero giri spazzole 1/min 150

Dimensioni e pesi

Potenza di superficie

teorica

m²/h 560

Volume del serbatoio

di acqua pulita/sporca

l 3,0/3,6

Lunghezza x larghez-

za x Altezza

mm 555 x 375

x 1050

Peso di trasporto kg 20

Peso complessivo kg 23

Valori rilevati secondo EN 60335-2-72

Valore di vibrazione

mano-braccio

m/s2<2,5

Pressione acustica LpA dB(A) <70

Dubbio KpA dB(A) 2.3

Livello di potenza so-

nora LWA

dB(A) 83,1

Dubbio KWA dB(A) 2,3

Caricabatterie

Nordelettronica mod. NE316

Tensione nominale V 100...240

Frequenza Hz 50-60

Assorbimento di po-

tenza

A 2...1

18 IT

- 1

Lees vóór het eerste gebruik

van uw apparaat deze originele

gebruiksaanwijzing, ga navenant te werk

en bewaar hem voor later gebruik of voor

een latere eigenaar.

Lees en volg voor het eerste gebruik van

het apparaat deze handleiding en de bijbe-

horende brochure Veiligheidsinstructies

voor borstelreinigingsapparaten,

5.956-251.0

GEVAAR

–Het laden van de accu is uitsluitend toe-

gestaan met het meegeleverde origine-

le laadapparaat of met de door KÄR-

CHER goedgekeurde laadapparaten.

–Voor elk gebruik dient u het laadappa-

raat en het accupack op beschadigin-

gen te controleren. Beschadigde appa-

raten niet meer gebruiken en bescha-

digde onderdelen alleen door vaklieden

laten repareren.

–Laadapparaat niet in vervuilde of natte

toestand gebruiken.

–De netspanning moet met de op het

typeplaatje vermelde spanning over-

eenkomen.

–Laadapparaat niet in explosiegevaarlij-

ke omgeving gebruiken.

–Op de contacten van het oplaadappa-

raat mogen geen metalen delen te-

rechtkomen, kortsluitingsgevaar.

–Laadapparaat uitsluitend voor het opla-

den van goedgekeurde accupacks ge-

bruiken.

–Uitsluitend schone en droge accupacks

op de adapter van het laadapparaat

steken.

–Geen batterijen (primaire cellen) opla-

den, explosiegevaar.

–Geen beschadigde accupacks opladen.

Beschadigde accupacks vervangen.

–Accupacks niet samen met metalen

voorwerpen bewaren, gevaar voor kort-

sluiting.

– Batterij niet openen.

–Accupacks niet in het vuur of in de vuil-

nisbak gooien.

–Vermijd het contact met uit defecte ac-

cu's uitlopende vloeistof. Bij toevallig

contact vloeistof met water afspoelen.

Bij contact met de ogen bovendien een

arts opzoeken.

– Instructies voor opslag en transport

kunt u krijgen bij uw klantendienst van

Kärcher.

Deze schuurzuigmachine wordt gebruikt

voor de natte reiniging van vlakke vloeren.

Dankzij een werkbreedte van 280 mm en

een verswaterreservoir met een capaciteit

van 3 l kunnen kleine oppervlaktes doeltref-

fend worden gereinigd.

Het apparaat wordt gevoed door een ver-

vangbare accu.

Instructie:

In functie van de overeenkomstige reini-

gingstaak kan het apparaat uitgerust wor-

den met verschillende toebehoren.

Vraag onze catalogus of neem een kijkje

op onze internetpagina onder www.kaer-

cher.com.

Gebruik dit apparaat uitsluitend volgens de

gegevens in deze gebruiksaanwijzing.

– Dit apparaat is geschikt voor industrieel

gebruik, zoals bijvoorbeeld in hotels,

scholen, ziekenhuizen, fabrieken, win-

kels, kantoorgebouwen en verhuurkan-

toren.

– Apparaat niet op hellende vlakken ge-

bruiken.

– Het apparaat mag alleen voor het reini-

gen van niet vochtgevoelige en niet po-

lijstgevoelige harde oppervlakken ge-

bruikt worden.

Het gebruikstemperatuurbereik ligt tus-

sen +5°C en +40°C.

– Het apparaat is niet geschikt voor de

reiniging van bevroren vloeren (bijv. in

koelhuizen).

– Het apparaat mag alleen uitgerust wor-

den met originele toebehoren en reser-

veonderdelen.

– Het apparaat werd ontwikkeld voor het

reinigen van vloeren binnen resp. over-

dekte oppervlakken.

– Het apparaat is niet bestemd voor de

reiniging van openbare verkeerswegen.

– Het apparaat is niet geschikt voor het

gebruik in explosiegevaarlijke omgevin-

gen.

– Gebruik het oplaadapparaat alleen in

droge omgevingen.

– Oplaadapparaat niet openen. Laat re-

paraties alleen door vakpersoneel uit-

voeren.

Het verpakkingsmateriaal is herbruik-

baar. Deponeer het verpakkingsma-

teriaal niet bij het huishoudelijk afval,

maar bied het aan voor hergebruik.

Onbruikbaar geworden apparaten be-

vatten waardevolle materialen die ge-

schikt zijn voor recycling. Lever ze

daarom in voor hergebruik. Batterijen,

olie en dergelijke stoffen mogen niet in

het milieu belanden. Verwijder overbo-

dig geworden apparatuur daarom via

passende inzamelpunten.

Ingebouwde accu uit het toestel nemen

vooraleer het tot schroot verwerkt wordt en

milieuvriendelijk verwijderen!

Elektrische en elektronische apparaten be-

vatten vaak onderdelen die een potentieel

gevaar kunnen vormen voor de menselijke

gezondheid en het milieu als ze foutief wor-

den gebruikt of niet correct worden afge-

voerd. Deze onderdelen zorgen er desal-

niettemin voor dat het apparaat naar beho-

ren functioneert. Apparaten die dit symbool

dragen, mogen niet met het huisvuil wor-

den afgevoerd.

Aanwijzingen betreffende de inhouds-

stoffen (REACH)

Huidige informatie over de inhoudsstoffen

vindt u onder:

www.kaercher.com/REACH

Afbeelding 1, zie omslagpagina

1 Toets "ECO-modus"

2Toets "AUTO"

3 Display

4 Toets afzuiging aan/uit

5 Toets Reinigingsoplossing

6 Ontgrendeling stuur

7 Stuur

8 Veiligheidsschakelaar

9 Filter reinigingsoplossing

10 Deksel reservoir vuil water

11 Vuilwaterreservoir

12 Schoonwaterreservoir

13 Handgreep

14 Schijfborstel

15 Zuigbalk

16 Apparaatschakelaar

17 Draaiknop zuigbalk

18 Batterij

19 Ontgrendeling accu

Afbeelding 2, zie omslagpagina

1 Zandloper, knippert bij lopende be-

drijfsurenteller

2 Bedrijfsduur, uren

3 Bedrijfsduur, minuten

4 Laadtoestand accu, staafdiagram

5 Laadtoestand accu, in %

Inhoudsopgave

Veiligheidsinstructies. . . . . . . . NL 1

Functie. . . . . . . . . . . . . . . . . . . NL 1

Reglementair gebruik . . . . . . . NL 1

Zorg voor het milieu. . . . . . . . . NL 1

Bedieningselementen . . . . . . . NL 1

Eerste inbedrijfstelling . . . . . . . NL 2

Accu opladen. . . . . . . . . . . . . . NL 2

Werking . . . . . . . . . . . . . . . . . . NL 2

Vervoer . . . . . . . . . . . . . . . . . . NL 3

Opslag . . . . . . . . . . . . . . . . . . . NL 3

Onderhoud. . . . . . . . . . . . . . . . NL 3

Storingen . . . . . . . . . . . . . . . . . NL 3

Toebehoren . . . . . . . . . . . . . . . NL 4

Toebehoren en reserveonder-

delen . . . . . . . . . . . . . . . . . . . . NL 4

Garantie. . . . . . . . . . . . . . . . . . NL 4

EU-conformiteitsverklaring . . . NL 4

Technische gegevens . . . . . . . NL 4

Veiligheidsinstructies

Accu/oplaadapparaat

Symbolen op het toestel

Verbrandingsgevaar door hete

oppervlakken!

Functie

Reglementair gebruik

Zorg voor het milieu

Bedieningselementen

Display

19NL

- 2

Voor de eerste inbedrijfstelling accu

volledig opladen.

Afbeelding 3, zie omslagpagina

1 Schakelaar oplaadapparaat

2 Led rood, laadtoestand

brandt rood: accu wordt geladen

uit: accu is volledig opgeladen

3 Led groen, spanningsvoorziening

Apparaatschakelaar op „0“ stellen.

Ontgrendelingen van de accu samen-

drukken en accu uit het apparaat trek-

ken.

Netstekker van het laadapparaat in het

stopcontact steken.

Schakelaar van het oplaadapparaat op

"1" zetten - de groene led brandt.

Accu in het oplaadapparaat plaatsen -

de rode led brandt.

De accu is volledig geladen als de rode led

dooft.

Instructie:

De accu kan op het einde van het laadpro-

ces in het oplaadapparaat blijven.

Neem de accu uit het oplaadapparaat.

Schuif de accu in het apparaat tot de

ontgrendelingen vastklikken.

Afbeelding 4, zie omslagpagina

Apparaat omhoog zwenken.

Borstel tot de aanslag op de meenemer

schuiven.

Apparaatschakelaar op „0“ stellen.

Ontgrendeling stuur naar boven trek-

ken en vasthouden.

Helling van het stuur wijzigen.

Ontgrendeling van het stuur loslaten.

Apparaatschakelaar op „0“ stellen.

Afbeelding 5, zie omslagpagina

Beide vergrendelingen naar onderen

zwenken.

Til het vuilwaterreservoir op.

몇VOORZICHTIG

Gevaar voor beschadiging. Alleen de aan-

bevolen reinigingsmiddelen gebruiken.

Voor andere reinigingsmiddelen draagt de

exploitant een verhoogd risico met betrek-

king tot bedrijfsveiligheid, gevaar voor on-

gevallen en verlaagde levensduur van het

apparaat. Alleen reinigingsmiddelen ge-

bruiken die vrij zijn van oplosmiddelen,

zout- en vloeizuren.

Veiligheidsinstructies op de reinigingsmid-

delen in acht nemen.

Instructie:

Gebruik geen sterk schuimende reinigings-

middelen.

Doseeraanwijzingen in acht nemen.

Aanbevolen reinigingsmiddelen:

Afbeelding 6, zie omslagpagina

1 Schoonwaterreservoir

2 Aflaatopening schoonwaterreservoir

3 Deksel schoonwatertank

4 Vulopening verswaterreservoir

Vuilwaterreservoir wegnemen.

Schoonwatertank van het apparaat nemen.

Controleer of de aflaatopening correct

is afgesloten.

Deksel van het schoonwaterreservoir

openen.

Mengsel water/reinigingsmiddel vullen.

Maximale temperatuur van de vloeistof

50 °C.

Deksel van het schoonwaterreservoir

sluiten.

Schoonwatertank in het apparaat plaatsen.

Plaats het vuilwaterreservoir en ver-

grendel het.

Afbeelding 7, zie omslagpagina

1 Draaiknop zuigbalk

2 Apparaatschakelaar

3 Veiligheidsschakelaar

4 Toets "ECO-modus"

Draaiknop "Omlaag zetten zuigbalk" te-

gen de klok in draaien - de zuigbalk

wordt neergelaten.

Apparaatschakelaar op „I“ stellen.

Veiligheidsschakelaar naar het stuur

trekken - borstelaandrijving en afzui-

ging worden ingeschakeld.

Het apparaat gaat vooruit.

Bij het begin van de reiniging staat het ap-

paraat in de ECO-modus. Op het display

wordt "ECO" weergegeven.

De toets "ECO-modus" schakelt tussen ECO-

modus en verhoogd reinigingsvermogen.

Veiligheidsschakelaar loslaten.

Toets "ECO-modus" indrukken.

Veiligheidsschakelaar naar het stuur

trekken.

Toets reinigingsoplossing bij een lo-

pend apparaat indrukken.

De dosering wordt op het display weerge-

geven.

De dosering wordt bij elke druk op de toets

steeds een niveau hoger geschakeld.

Afbeelding 8, zie omslagpagina

1 Dosering reinigingsoplossing UIT

2 Dosering reinigingsoplossing niveau 3

Stuur naar onderen drukken zodat de bor-

stel wordt opgetild - de zuigbalk keert naar

de voorkant van het apparaat.

Apparaat neerlaten.

Apparaat achterwaarts trekken.

Apparaatschakelaar op „0“ stellen.

Zuigbalk in het midden onder het appa-

raat zwenken.

Zuigbalk optillen, draaiknop zuigbalk in-

drukken en met de klok mee draaien.

Apparaatschakelaar op „I“ stellen.

Toets Afzuiging indrukken - de afzui-

ging wordt na ca. 15 seconden uitge-

schakeld.

Reiniging uitvoeren.

Veiligheidsschakelaar loslaten.

Apparaatschakelaar op „0“ stellen.

Zuigbalk optillen, draaiknop zuigbalk in-

drukken en met de klok mee draaien.

Ontgrendeling stuur naar boven trek-

ken en vasthouden.

Stuurkolom verticaal zetten.

Ontgrendeling van het stuur loslaten.

Instructie:

Bij volle vuilwatertank sluit de vlotter het

zuigkanaal af. De afzuiging wordt onder-

broken. Maak het vuilwaterreservoir leeg.

몇WAARSCHUWING

Lokale voorschriften inzake de behande-

ling van afvalwater in acht nemen.

Apparaat uitschakelen (zie paragraaf

"Reiniging beëindigen").

Afbeelding 9, zie omslagpagina

1 Vergrendeling

2 Deksel reservoir vuil water

3 Vuilwaterreservoir

4 Schoonwaterreservoir

5 Sluiting vuilwaterreservoir

Beide vergrendelingen naar boven

zwenken.

Deksel verwijderen.

Vuilwaterreservoir wegnemen (zie para-

graaf "Vuilwaterreservoir wegnemen").

Symbolen op het toestel

Ontgrendeling accu

Handgreep

Zuigbalk opgetild

Zuigbalk neergelaten

Aflaatopening, vuilwaterreser-

voir

Apparaat niet met volle reser-

voirs naar boven zwenken.

Eerste inbedrijfstelling

Accu opladen

Werking

Accu plaatsen

Borstel monteren

Stuur instellen

Vuilwaterreservoir wegnemen

Schoonwatertank vullen

Gebruik Reini-

gings-

middel

Dosering

Onderhoudsreiniger

alkalisch

RM 743 0,5 - 2,0%

Onderhoudsreiniger

zuur, voor sanitair,

zwembaden, enz. Ver-

wijdert kalkafzettingen.

RM 738 0,5 - 3,0%

Onderhoud EXTRA RM 780 0,5 - 2,0%

Reinigen

Reinigingsvermogen selecteren

Reinigingsoplossing doseren

Zuigen bij achteruitrijden

Reinigen zonder afzuigen

Reiniging beëindigen

Vuilwatertank legen

20 NL

Table of contents

Other Kärcher Dryer manuals

Kärcher

Kärcher 1.783-223.0 User manual

Popular Dryer manuals by other brands

Beko

Beko DTGC 8001 RW user manual

Beko

Beko DCJ 83133 W user manual

LG DLG0452W owner's manual

Bosch

Bosch WTWH75B9SN Installation and operating instructions

Tornado

Tornado 98774 Operation & maintenance manual

AEG

AEG Lavatherm 3100 operating instructions

LG RV09VHP2V owner's manual

Samsung

Samsung DV209 SERIES user manual

Roper

Roper Roper REX3615EW0 Use and care guide

LG TDD16517S owner's manual

Russell Hobbs

Russell Hobbs RHCTD1 Instrucion manual

Shini

Shini SDL-U-HD Series manual

Whirlpool

Whirlpool AWZ220 Instructions for use

Samsung

Samsung DVG52M8650W user manual

Maytag

Maytag MDG52 Service manual

Trotec

Trotec DH 95 S Original instruction

Whirlpool

Whirlpool W10388777A installation instructions

magic clean

magic clean MCLD24WI instruction manual

Kärcher BD 30/4 C User manual

Popular Dryer manuals by other brands
