Kärcher SB VC 1 EC User manual

001
SB VC 1
SB VC 2
59676710 (03/19)
Deutsch 3
English 20
Français 36
Italiano 55
Nederlands 72
Español 89
Português 108
Dansk 124
Norsk 140
Svenska 156
Suomi 172
Ελληνικά 188
Türkçe 207
Русский 223
Magyar 242
Čeština 260
Slovenščina 276
Polski 292
Româneşte 310
Slovenčina 327
Hrvatski 343
Srpski 359
Български 375
Eesti 394
Latviešu 410
Lietuviškai 426
Українська 442
SB VC 1 EC
SB VC 2 EC

2

– 1
Lesen Sie vor der ersten Benut-
zung Ihres Gerätes diese Origi-
nalbetriebsanleitung, handeln Sie danach
und bewahren Sie diese für späteren Ge-
brauch oder für Nachbesitzer auf.
–Vor erster Inbetriebnahme Sicherheits-
hinweise Nr. 5.956-249.0 unbedingt le-
sen!
– Bei Nichtbeachtung der Betriebsanlei-
tung und der Sicherheitshinweise kön-
nen Schäden am Gerät und Gefahren
für den Bediener und andere Personen
entstehen.
– Bei Transportschaden sofort Händler
informieren.
Hinweise zu Inhaltsstoffen (REACH)
Aktuelle Informationen zu Inhaltsstoffen fin-
den Sie unter:
www.kaercher.de/REACH
GEFAHR
Für eine unmittelbar drohende Gefahr, die
zu schweren Körperverletzungen oder zum
Tod führt.
몇WARNUNG
Für eine möglicherweise gefährliche Situa-
tion, die zu schweren Körperverletzungen
oder zum Tod führen könnte.
몇VORSICHT
Hinweis auf eine möglicherweise gefährli-
che Situation, die zu leichten Verletzungen
führen kann.
ACHTUNG
Hinweis auf eine möglicherweise gefährli-
che Situation, die zu Sachschäden führen
kann.
Hinweis: Kärcher kann keinerlei Haftung
für Schäden am Gerät, für Schäden an zu
reinigenden Kundenfahrzeugen sowie für
sonstige Schäden übernehmen, die durch
die Nichtbeachtung der Bestimmungen die-
ser Betriebsanleitung verursacht wurden.
– Das Gerät ist zur Absaugung von tro-
ckenen Verschmutzungen im Innen-
raum von Kraftfahrzeugen bestimmt.
– Nicht bestimmungsgemäß und damit
verboten ist das Aufsaugen von brenn-
baren Stoffen, gesundheitsgefährden-
ten Stäuben und Flüssigkeiten.
– Dieses Gerät ist für den industriellen
Gebrauch geeignet.
– Es ist eine Einplatz (SB VC 1) - oder
Zweiplatz (SB VC 2) - Variante verfüg-
bar.
Inhaltsverzeichnis
Umweltschutz . . . . . . . . . . . . . DE 1
Gefahrenstufen . . . . . . . . . . . . DE 1
Bestimmungsgemäße Verwen-
dung . . . . . . . . . . . . . . . . . . . . DE 1
Geräteübersicht . . . . . . . . . . . DE 2
Geräteelemente . . . . . . . . . . . DE 3
Inbetriebnahme . . . . . . . . . . . . DE 3
Bedienung. . . . . . . . . . . . . . . . DE 6
Pflege und Wartung . . . . . . . . DE 7
Menüstruktur . . . . . . . . . . . . . . DE 10
Hilfe bei Störungen . . . . . . . . . DE 14
Garantie . . . . . . . . . . . . . . . . . DE 16
Zubehör und Ersatzteile . . . . . DE 16
Technische Daten . . . . . . . . . . DE 16
EU-Konformitätserklärung. . . . DE 17
Umweltschutz
Die Verpackungsmaterialien sind
recyclebar. Bitte werfen Sie die
Verpackungen nicht in den Haus-
müll, sondern führen Sie diese ei-
ner Wiederverwertung zu.
Altgeräte enthalten wertvolle re-
cyclingfähige Materialien, die ei-
ner Verwertung zugeführt werden
sollten. Batterien, Öl und ähnliche
Stoffe dürfen nicht in die Umwelt
gelangen. Bitte entsorgen Sie Alt-
geräte deshalb über geeignete
Sammelsysteme.
Gefahrenstufen
Bestimmungsgemäße
Verwendung
3DE

– 2

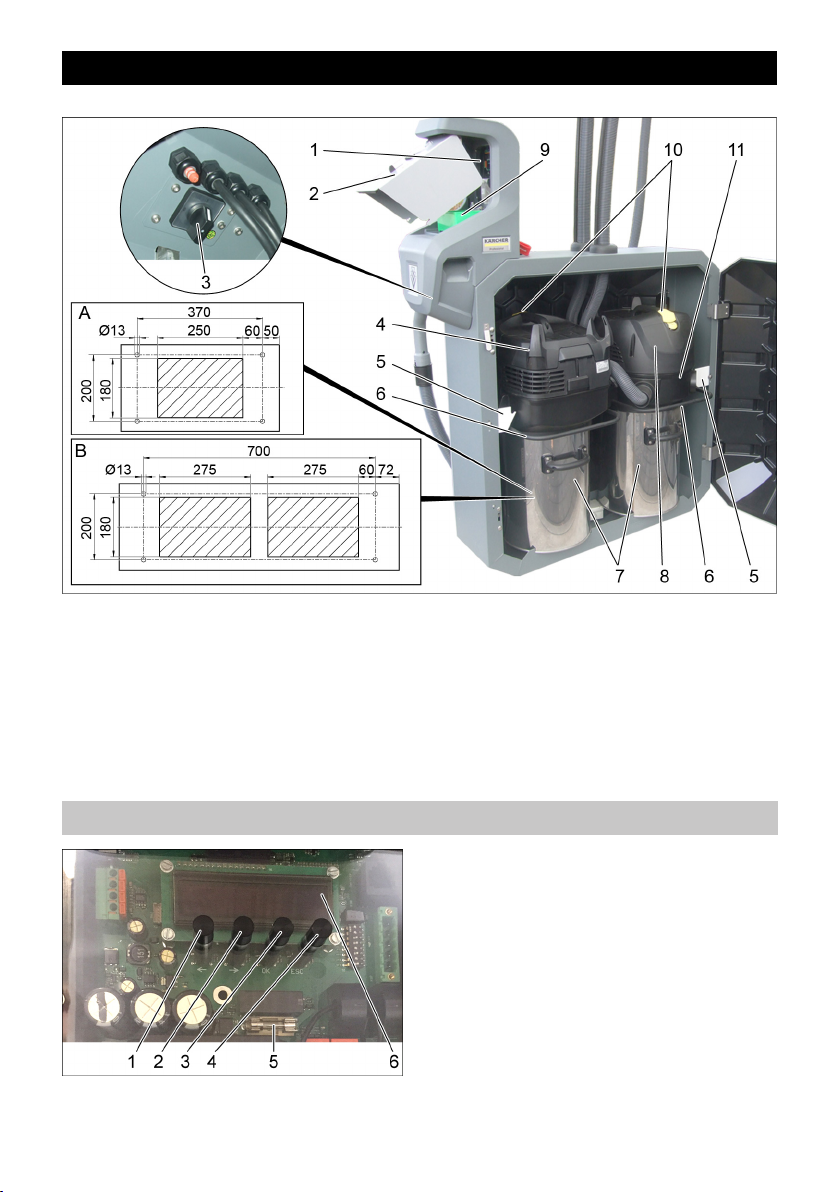

Dargestellt SB VC 2:
1 Steuerung
2 Münzeinwurf
3 Hauptschalter
4 Saugkopf 1
5 Halterung
6 Bügel
7 Schmutzbehälter
8 Saugkopf 2
9 Münzprüfer
10 Schalter Automatische Filterabreini-
gung
11 Zwischenring
A Leitungsdurchführung
SB VC 1
B Leitungsdurchführung
SB VC 2
1 Taste LINKS
2 Taste RECHTS
3 Taste „OK“
4 Taste „ESC“
5 Sicherung
6 Display
Um in das Menü der Gerätesteuerung zu
gelangen, Taste „OK“ für 2 Sekunden ge-
drückt halten. Menü „Info“ erscheint.
Geräteübersicht
Gerätesteuerung
4 DE

– 3
1 Filterabreinigung
2 Flachfaltenfilter
3 Netzkabel
4 Kontrolllampe
5 Schalter Automatische Filterabreini-
gung
ACHTUNG
Das Gerät darf nur von geschultem Fach-
personal in Betrieb genommen werden.
Beim Saugen darf niemals der Flachfalten-
filter entfernt werden.
Hinweis
Der Saugschlauch befindet sich im
Schmutzbehälter.
1 Schlauchkupplung
2 Einschraubbuchse
3 Klemmring
4 Glasfaserstab
5 Saugschlauch Doppelmantel
6 Führungsschlauch
Klemmring, Einschraubbuchse und
Schlauchkupplung auf Saugschlauch
Doppelmantel montieren.
Glasfaserstab in Führungsschlauch
stecken und durch Schlauchkupplung
führen.
1 Sauganschluss
2 Dichtring
3 Schnappring
4 Saugschlauch Doppelmantel
5 Moosgummidichtung
Moosgummidichtung bis kurz vor Dop-
pelkanal über Saugschlauch Doppel-
mantel schieben.
Saugschlauch Doppelmantel durch
Saugschlauchaufnahme führen.
Schnappring, Dichtring und Saugan-
schluss auf Saugschlauch Doppelman-
tel montieren.
Sauganschluss an Zwischenring an-
schließen.
Vor dem Schließen der Tür muss der
Saugschlauch zwischen beiden Sau-
gern eingeschoben werden, damit sich
die Tür schließen lässt.
Geräteelemente
Inbetriebnahme
Montage Saugschlauch
5DE

– 4

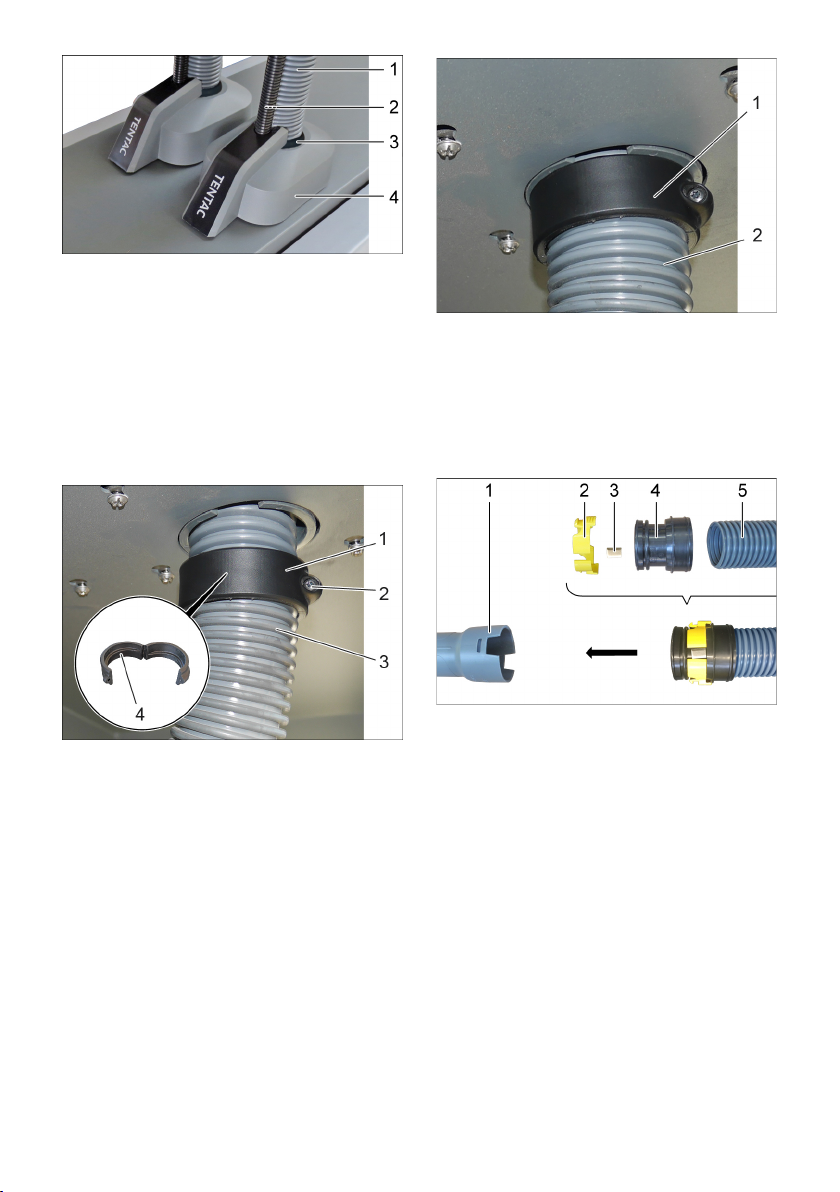

1 Saugschlauch Doppelmantel
2 Glasfaserstab
3 Moosgummidichtung
4 Saugschlauchaufnahme
Glasfaserstab, Saugschlauch Doppel-
mantel und Moosgummidichtung in die
Saugschlauchaufnahme stecken.
Hinweis
Die Moosgummidichtung muss bündig in
der Saugschlauchaufnahme stecken.
1 Drehring
2 Schraube
3 Saugschlauch Doppelmantel
4 Gewinde im Drehring
Geöffneten Drehring um den Saug-
schlauch Doppelmantel legen.
Drehring schließen und mit der Schrau-
be festziehen.
1 Drehring
2 Saugschlauch Doppelmantel
Saugschlauch Doppelmantel leicht
nach unten ziehen.
Drehring von Hand nach oben drehen,
sodass der Saugschlauch zwischen
Außen- und Innenbereich gespannt ist.
1 Autodüse
2 Gewindering
3 Diebstahlsicherung Autodüse
4 Spannring
5 Saugschlauch Bediener
Saugschlauch Bediener auf Länge an-
passen.
Spannring, Gewindering und Diebstahl-
sicherung Autodüse auf Saugschlauch
Bediener montieren und auf Autodüse
stecken.
6 DE

– 5
1 Schlauchkupplung
2 Einschraubbuchse
3 Klemmring
4 Feder Knickschutz
5 Saugschlauch Bediener
Klemmring und Einschraubbuchse auf
Saugschlauch Bediener montieren und
in Schlauchkupplung stecken.
Gesamtansicht
1 Saugschlauch Bediener mit Feder
Knickschutz
2 Schlauchkupplung
3 Saugschlauch Doppelmantel
Einbauhinweis
Die Feder Knickschutz muss an der
Schlauchkupplung und nicht an der Au-
todüse montiert sein.
Schlauchlänge vor Ort anpassen. Bei
eingehängter Autodüse darf Saug-
schlauch Bediener nicht am Boden auf-
liegen und muss deshalb zum Boden
einen Mindestabstand von 5cm erhal-
ten.
Bei Bedarf die Länge des Saugschlauchs
Doppelmantel anpassen.
1 Messer
2 Saugschlauch Doppelmantel
3 Aufnahme Autodüse
4 Autodüse
Verriegelungen an der Aufnahme Auto-
düse eindrücken.
Autodüse abnehmen.
Aufnahme Autodüse abschrauben.
Saugschlauch Doppelmantel mit einem
Messer kürzen.
7DE

– 6
A SB VC 1
B SB VC 2
1 Taster Saugerauswahl links
2 Taster Saugerauswahl rechts
SB VC 1
Saugvorgang startet sofort nach Münzein-
wurf.
SB VC 2
Nach Münzeinwurf entsprechenden Sau-
gerplatz mit Taster wählen. Saugvorgang
beginnt.
1 Display (Option)
Weitere Ausführungen:
Mit / Ohne Münzeinwurf.
Das Gerät verfügt über eine automatische
Filterabreinigung, die bei feinem Staub be-
sonders wirksam ist. Dabei wird der Flach-
faltenfilter nach dem Starten des Saugvor-
gangs durch drei pulsierende Luftstöße au-
tomatisch gereinigt.
Hinweis: Die automatische Filterabreini-
gung ist werkseitig eingeschaltet.
Hinweis: Das Aus-/Einschalten der auto-
matischen Filterabreinigung ist nur bei ein-
geschaltetem Gerät möglich.
– Automatische Filterabreinigung aus-
schalten:
Schalter betätigen. Kontrolllampe im
Schalter erlischt.
– Automatische Filterabreinigung ein-
schalten:
Schalter wiederholt betätigen. Kontroll-
lampe im Schalter leuchtet grün.
Hinweis
Das Abschalten der automatischen Filter-
abreinigung führt zu verfrühtem Filterver-
schleiß und dem Nachlassen der Saug-
kraft.
Bedienung
Unterschiede Anlaufsteuerung
Automatische Filterabreinigung
8 DE

– 7
Hinweis

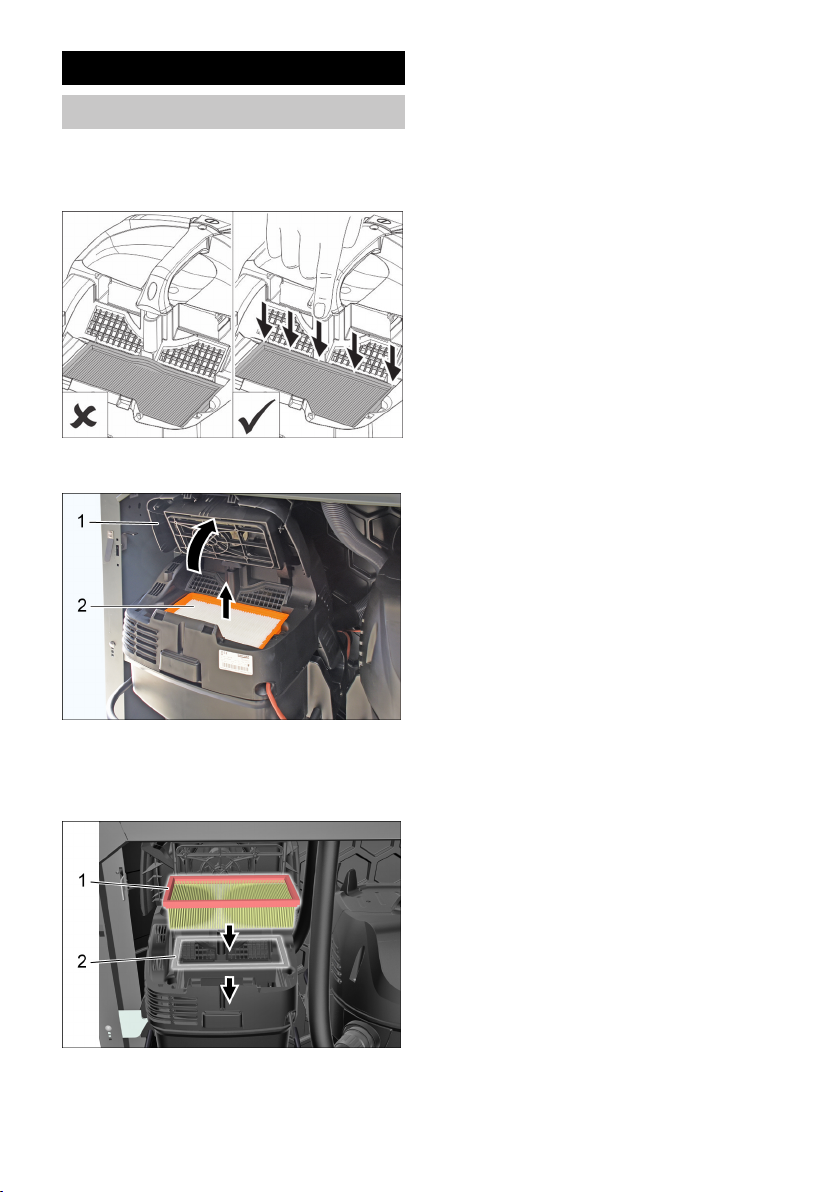

Flachfaltenfilter jährlich wechseln oder
nach Bedarf bzw. Verschmutzungsgrad.
Flachfaltenfilter beim Einbau auf kor-
rekten Sitz prüfen.
1 Filterabdeckung
2 Flachfaltenfilter
Filterabdeckung öffnen.
Flachfaltenfilter wechseln.
1 Flachfaltenfilter
2 Metallrahmen
Es muss darauf geachtet werden, dass
der zusätzliche Metallrahmen einge-
setzt ist.
Filterabdeckung schließen, muss hör-
bar einrasten.
Hinweis
Der Flachfaltenfilter mit der Artikelnummer
6.904-360.0 ist beständig gegen Feuchtig-
keit. Beim Filterwechsel wird empfohlen
diesen Filter zu verwenden.
Pflege und Wartung
Flachfaltenfilter wechseln
9DE

– 8
Hinweis

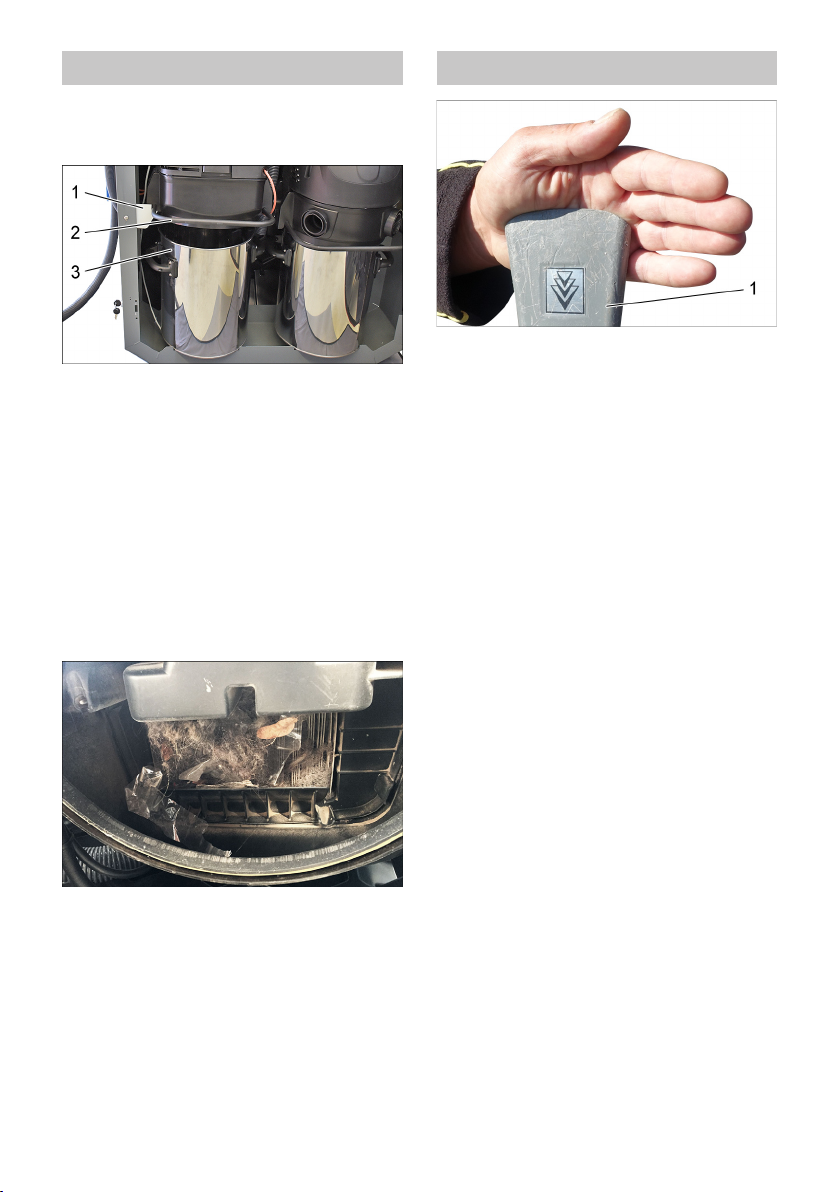

Schmutzbehälter 1- bis 2-mal wöchentlich
leeren.
1 Halterung
2 Bügel
3 Schmutzbehälter
Saugkopf mit Bügel anheben und in der
Halterung ablegen.
Schmutzbehälter entnehmen.
Hinweis
Beim Aufsetzen des Saugkopfes ist auf
richtige Positionierung zu achten.
Vor dem Schließen der Tür muss der Saug-
schlauch zwischen beiden Saugern einge-
schoben werden, damit sich die Tür schlie-
ßen lässt.
Nach jeder Leerung des Schmutzbehäl-
ters den Flachfaltenfilter von unten auf
groben Schmutz prüfen und Verunrei-
nigungen entfernen.
Nach jeder Leerung des Schmutzbehäl-
ters die Saugleistung prüfen.
Ist die Saugleistung nicht ausreichend,
muss der Flachfaltenfilter mit der auto-
matischen Filterabreinigung gereinigt
werden.
1 Autodüse
Autodüse bei laufendem Gerät mit der
Hand verschließen.
Die Autodüse muss durch den vom Ge-
rät erzeugten Unterdruck an der Hand
halten.
Wenn die Autodüse nicht von selbst an
der Handfläche hält, muss der Flachfal-
tenfilter mit der automatischen Filterab-
reinigung gereinigt werden.
Schmutzbehälter leeren Saugleistung prüfen
10 DE

– 9
Schritt 1
Gerät einschalten.
Schritt 2
Automatische Filterabreinigung mit
dem Schalter ausschalten.
1 Kontrolllampe
2 Schalter Automatische Filterabreini-
gung
Schritt 3
Autodüse mit der Hand verschließen.
Hinweis
Autodüse während der automatischen Fil-
terabreinigung verschlossen halten.
1 Autodüse
Schritt 4
Automatische Filterabreinigung mit
dem Schalter einschalten.
Schritt 5
Der Flachfaltenfilter wird nun automa-
tisch durch drei pulsierende Luftstöße
gereinigt.
Schritt 2 bis Schritt 4 wiederholen.
Vorgang 5- bis 8-mal (oder je nach Ver-
schmutzungsgrad) wiederholen.
Anschließend Saugleistung prüfen.
Hinweis
Die Kontrolllampe muss nach den Reini-
gungsvorgängen Grün leuchten.
Hinweis
Beim Reinigen des Flachfaltenfilter mit der
automatischen Filterabreinigung wird der
feine Staub, der die Poren des Flachfalten-
filters verstopft, entfernt.
Vorhandene Fussel beeinträchtigen die
Saugleistung nicht.
Bei Bedarf vorhandene Fussel vorsichtig
mit einem Handbesen entfernen.
ACHTUNG
Beim Knicken, Ausklopfen und Reinigen
mit Druckluft wird der Flachfaltenfilter be-
schädigt.
Flachfaltenfilter mit der automatischen Filterabreinigung reinigen
AFlachfaltenfilter vor der Reinigung
BFlachfaltenfilter nach der Reinigung
11DE

– 10
Menüstruktur
12 DE

– 11
Menüpunkt Bedeutung
Wenn die Anlage im CAN-Masterbetrieb (Waschpark) betrieben
wird, können alle Einstellungen nur an der zentralen Steuerung
vorgenommen werden.
Zum Quittieren der Fehler Hauptschalter ausschalten, Fehler
beheben, mindestens 5 Sekunden warten und wieder einschal-
ten.
Der Gesamtumsatz ist nicht rücksetzbar.
Umsatz / Umsatz SG 1 / Umsatz SG 2 / Umsatz Kombi:
Der jeweilige Umsatz ist rücksetzbar.
Dazu Taste LINKS und Taste RECHTS gleichzeitig drücken und
mit der Taste „OK“ bestätigen.
Abbruch mit der Taste „ESC“.
Nur durch Service rücksetzbar.
Der jeweilige Filter ist rücksetzbar.
Dazu Taste LINKS und Taste RECHTS gleichzeitig drücken und
mit der Taste „OK“ bestätigen.
Abbruch mit der Taste „ESC“.
13DE

– 12
Hinweis
Über den Menüpunkt Mechanischer Münzprüfer wird auch die
Laufzeit für die Variante mit Startknopf eingestellt.
Mechanischer Münzprüfer
Laufzeit 60s, Münzwert 0,5
Elektronischer Münzprüfer
Kanal 1, Laufzeit 60s, Münzwert 0,5
Kanal 2, Laufzeit 120s, Münzwert 1,0
Kanal 3, Laufzeit 240s, Münzwert 2,0
Kanal 4, Laufzeit 60s, Münzwert 0,5
Kanal 5, Laufzeit 120s, Münzwert 1,0
Kanal 6, Laufzeit 240s, Münzwert 2,0
Externes Zahlsystem
Laufzeit 60s, Münzwert 0,5
Hinweis
Dieser Modus ist nur bei Kombi-Variante umschaltbar.
Beim Umschalten auf „Winter" werden die Zeiten halbiert. Münz-
werte bleiben gleich.
Menüpunkt Bedeutung
14 DE

– 13
1 Taste LINKS
2 Taste RECHTS
3 Taste „OK“
4 Taste „ESC“
Hinweis
Je nach Ausstattung der Anlage werden
nicht relevante Menüs oder Seiten ausge-
blendet.
Der zuletzt angewählte Parameter bleibt
auf dem Display sichtbar (z.B. Gesamtum-
satz,...).
Menüpunkt mit der Taste LINKS und
Taste RECHTS auswählen.
Parametergruppe mit der Taste „OK“
öffnen.
Einzustellenden Parameter mit den
Tasten LINKS und RECHTS auswäh-
len.
Taste „OK“ drücken.
Die einstellbare Variable blinkt.
Wert der Variablen mit Taste LINKS
und RECHTS einstellen.
Zum schnellen Ändern der Variablen
Taste gedrückt halten.
Wert durch Drücken der Taste „OK“
speichern.
oder
Änderung durch Drücken der Taste
„ESC“ abbrechen.
Taste „OK“ drücken.
Die einstellbare Variable blinkt.
Wert der Variablen mit Taste LINKS
und RECHTS einstellen.
Zum schnellen Ändern der Variablen
Taste gedrückt halten.
Wert durch kurzes Drücken der Taste
„OK“ speichern und gleichzeitig zur
nächsten Variablen springen.
Eingestellte Werte durch langes Drü-
cken (1 Sekunde) der Taste „OK“ spei-
chern.
oder
Änderung durch Drücken der Taste
„ESC“ abbrechen.
Mit der Taste „ESC“ gelangt man im
Menü zurück nach oben.
Der jeweilige Bereich kann mit der Taste
„ESC“ verlassen werden, sofern sich der
Benutzer nicht im Änderungsmodus befin-
det.
Beschreibung der Funktionstasten
Funktionen, beschrieben mit einem *:
Taste
LINKS
ermöglicht innerhalb des
Menüs das Bewegen nach
links
Taste
RECHTS
ermöglicht innerhalb des
Menüs das Bewegen nach
rechts
Taste „OK“ ermöglicht und bestätigt
Modifikationen
Taste „ESC“ schrittweises Rückwärts-
blättern bis zur Grundan-
zeige
Beschreibung der Menüführung
Einzustellenden Parameter anwählen
Parameter mit einer Variablen einstellen
Parameter mit mehreren Variablen
einstellen
Menue verlassen
15DE

– 14
GEFAHR
Vor allen Arbeiten am Gerät Hauptschalter
(im Außengehäuse) auf „OFF“ stellen.
Hilfe bei Störungen
Störung Mögliche Ursache Behebung
Gerät läuft nicht Stromzufuhr unterbrochen
(Schlitzsperre geschlossen)
Kabel, Sicherung auf Elek-
tronik prüfen
Elektrofachkraft
Münzprüfer verschmutzt Münzprüfer reinigen Betreiber
Schlitzsperre im Münzprü-
fer öffnet nicht
Münze verklemmt, Münze
entfernen
Betreiber
Schlitzsperre im mechani-
schen Münzprüfer ver-
klemmt
Schlitzsperre reparieren
bzw. ersetzen
Betreiber
Kundendienst
Saugkraft lässt
nach
Saugsystem verstopft Verstopfung aus Saugdü-
se, Saugschlauch,
Schlauchkupplung oder
Flachfaltenfilter entfernen
Betreiber
Filterabdeckung nicht rich-
tig eingerastet
Filterabdeckung richtig
einrasten
Betreiber
Flachfaltenfilter verstopft Flachfaltenfilter wechseln Betreiber
Flachfaltenfilter beschädigt Flachfaltenfilter wechseln Betreiber
Staubaustritt
beim Saugen
Flachfaltenfilter nicht richtig
eingesetzt
Korrekte Einbaulage des
Flachfaltenfilter herstellen
bzw. beachten
Betreiber
Flachfaltenfilter verstopft Flachfaltenfilter wechseln Betreiber
Automatische
Filterabreini-
gung arbeitet
nicht
Saugschlauch nicht richtig
angeschlossen
Saugschlauch anschlie-
ßen
Betreiber
Automatische Filterabreini-
gung über Schalter Auto-
matische Filterabreinigung
ausgeschalten
Automatische Filterabrei-
nigung einschalten (LED
am Schalter Automatische
Filterabreinigung muss an
sein)
Betreiber
Automatische Filterabreini-
gung lässt sich nicht ab- /
einschalten
- Kundendienst
Filterdeckel ist nicht kom-
plett geschlossen
Filterdeckel richtig schlie-
ßen
Betreiber
Saugkopf sitzt nicht richtig
auf Saugbehälter auf
Saugkopf richtig aufsetzen Betreiber
16 DE

– 15
Fehlercodes
Anzeige
Display
Fehler Fehlerbeschrei-
bung
Behebung für Betreiber
Fehler El. MP 001 Elektrischer Münz-
prüfer defekt Münzprüfer ausbauen,
reinigen
Kundendienst
rufen
Fehler Mech. MP 002 Mechanischer
Münzprüfer defekt
Fehler Taste 1 003 Starttaste bzw. Sau-
gerplatzauswahltas-
te 1 klemmt Starttaste prüfen
Fehler Taste 2 004 Starttaste bzw. Sau-
gerplatzauswahltas-
te 2 klemmt
Fehler Turbine 1 005 Turbine 1 defekt Hauptschalter aus- und
einschalten
Prüfen, ob bei Geräten bis
Produktionsnummer
010120 der Geräteschal-
ter eingeschaltet ist
Fehler Turbine 2 006 Turbine 2 defekt
Fehler Relais 1 007 Turbine 1 Relais de-
fekt Hauptschalter aus- und
einschalten
Fehler Relais 2 008 Turbine 2 Relais de-
fekt
Überstrom T1 009 Überstrom Turbine 1 Hauptschalter aus- und
einschalten
Filter auf grobe Ver-
schmutzung prüfen
Überstrom T2 010 Überstrom Turbine 2
Wartung T1 011 Wartung Turbine 1
fällig
Hinweis
Wartungsintervall für Tur-
bine in der Steuerung ab-
gelaufen
Wartung T2 012 Wartung Turbine 2
fällig
Wartung Filter 1 013 Wartung Filter 1 fäl-
lig
Hinweis
Wartungsintervall für Fil-
ter in der Steuerung abge-
laufen
Wartung Filter 2 014 Wartung Filter 2 fäl-
lig
17DE

– 16
In jedem Land gelten die von unserer zu-
ständigen Vertriebsgesellschaft herausge-
gebenen Garantiebedingungen. Etwaige
Störungen an Ihrem Gerät beseitigen wir
innerhalb der Garantiefrist kostenlos, so-
fern ein Material- oder Herstellungsfehler
die Ursache sein sollte. Im Garantiefall
wenden Sie sich bitte mit Kaufbeleg an Ih-
ren Händler oder die nächste autorisierte
Kundendienststelle.
Nur Original-Zubehör und Original-Ersatz-
teile verwenden, sie bieten die Gewähr für
einen sicheren und störungsfreien Betrieb
des Gerätes.
Informationen über Zubehör und Ersatztei-
le finden Sie unter www.kaercher.com.
Garantie
Zubehör und Ersatzteile
Technische Daten
SB VC1 VC2
Netzspannung V 220-240 220-230
Frequenz Hz 1~ 50-60
Max. Leistung W 1380 2x 1380
Nennleistung W 1200 2x 1200
Luftmenge
(max.)
l/s 74 2x 74
Unterdruck
(max.)
kPa
(mbar)
25,4 (254)
Schalldruckpe-
gel LpA
dB (A) < 70
SB VC1 EC VC2 EC
Netzspannung V 220-240 220-240
Frequenz Hz 1~ 50-60
Max. Leistung W 1380 2x 1380
Nennleistung W 1200 2x 1200
Luftmenge
(max.)
l/s 60 2x 60
Unterdruck
(max.)
kPa
(mbar)
24,4 (244)
Schalldruckpe-
gel LpA
dB (A) < 70
18 DE

– 17
Hiermit erklären wir, dass die nachfolgend
bezeichnete Maschine aufgrund ihrer Kon-
zipierung und Bauart sowie in der von uns
in Verkehr gebrachten Ausführung den ein-
schlägigen grundlegenden Sicherheits-
und Gesundheitsanforderungen der EU-
Richtlinien entspricht. Bei einer nicht mit
uns abgestimmten Änderung der Maschine
verliert diese Erklärung ihre Gültigkeit.
Die Unterzeichnenden handeln im Auftrag
und mit Vollmacht des Vorstands.
Dokumentationsbevollmächtigter:
S. Reiser
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Straße 28-40
71364 Winnenden (Germany)
Tel.: [phone]
Fax: [phone]
Winnenden, 2017/04/01
EU-Konformitätserklärung
Produkt: Trockensauger
Typ: 1.070-xxx
Einschlägige EU-Richtlinien
2000/14/EG
2006/42/EG (+2009/127/EG)
2011/65/EU
2014/30/EU
Angewandte harmonisierte Normen
EN 60335–1
EN 60335–2–69
EN 60335-2-75
EN 50581
EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 2015
EN 61000–3–3: 2013
EN 62233: 2008
Angewandte nationale Normen
-
Chairman of the Board of Management
Director Regulatory Affairs & Certification
19DE

– 1
Please read and comply with
these original instructions prior
to the initial operation of your appliance and
store them for later use or subsequent own-
ers.
– Before first start-up it is definitely nec-
essary to read the safety indications Nr.
5.956-249.0!
– The non-compliance of the operating
and safety instructions may lead to
damages of the appliance and to dan-
gers for the operator and other persons.
– In case of transport damage inform ven-
dor immediately.
Notes about the ingredients (REACH)
You will find current information about the
ingredients at:
www.kaercher.com/REACH
DANGER
Immediate danger that can cause severe
injury or even death.
몇WARNING
Possible hazardous situation that could
lead to severe injury or even death.
몇CAUTION
Pointer to a possibly dangerous situation,
which can lead to minor injuries.
ATTENTION
Pointer to a possibly dangerous situation,
which can lead to property damage.
Note: In the event of non-compliance with
the conditions outlined in this Operating In-
structions manual, Kärcher cannot assume
any liability for damages to the machine or
the customer vehicles to be cleaned as well
as for any other damages.
– The machine is meant for sucking out
dry dirt from automobile interiors.
– Sucking in inflammable substances,
health-hazardous dusts and liquids indi-
cates improper use of the machine and
is therefore prohibited.
– This appliance is suitable for industrial
use.
– A single-station (SB VC 1) or two-sta-
tion (SB VC 2) variant is available.
Contents
Environmental protection . . . . EN 1
Danger or hazard levels . . . . . EN 1
Proper use . . . . . . . . . . . . . . . EN 1
Overview of the appliance. . . . EN 2
Device elements . . . . . . . . . . . EN 3
Start up . . . . . . . . . . . . . . . . . . EN 3
Operation . . . . . . . . . . . . . . . . EN 6
Care and maintenance . . . . . . EN 7
Menu structure . . . . . . . . . . . . EN 10
Troubleshooting . . . . . . . . . . . EN 14
Warranty . . . . . . . . . . . . . . . . . EN 16
Accessories and Spare Parts . EN 16
Technical specifications . . . . . EN 16
EU Declaration of Conformity . EN 16
Environmental protection
The packaging material can be
recycled. Please do not throw the
packaging material into house-
hold waste; please send it for re-
cycling.
Old appliances contain valuable
materials that can be recycled;
these should be sent for recy-
cling. Batteries, oil, and similar
substances must not enter the
environment. Please dispose of
your old appliances using appro-
priate collection systems.
Danger or hazard levels
Proper use
20 EN
