Kalia 104274 User manual

104786_NEW-TP-AQUATONIK_RevA02/19
www.KaliaStyle.com
Conserver ce guide après l’installation car il contient des informations
utiles pour le service et la garantie.
Keep these instructions after you have nished the installation, it contains
useful information regarding service and warranty.
Numéro de série/Serial number
104274
Valve de type T/P ½’’ AQUATONIK
MC
AQUATONIKTM Type T/P ½’’ valve
Instructions d’installation - Garantie
Installation Instructions - Warranty

2
104786_NEW-TP-AQUATONIK_RevA
Merci d’avoir choisi un produit Kalia et de faire
conance à notre entreprise.
Kalia a une philosophie d’affaires basée sur
des valeurs fondamentales dont l’innovation et
l’excellence ainsi qu’un service personnalisé
adapté aux exigences d’aujourd’hui et de demain.
Nous sommes convaincus que ce produit saura
vous plaire et surpassera vos exigences en termes
de abilité et durabilité. Nous sommes là pour
vous!
Dans ce guide vous trouverez toute l’information
nécessaire à l’installation et au bon fonctionnement
de votre produit Kalia.
Dans le but d’assurer une installation et une
utilisation optimales veuillez prendre quelques
minutes pour étudier ce guide.
En cas de problème d’installation ou de perfor-
mance,veuillezcommuniqueravecnousaunuméro
sans frais 1 877 GO KALIA (1-877-465-2542)
ou par courriel au [email protected].
Nous vous remercions encore une fois d’avoir
choisi un produit Kalia.
Merci d’avoir choisi Kalia !
Thank you for choosing a Kalia product and for
placing your trust in our company.
The Kalia business philosophy is based on solid
core values focused on providing innovation
and excellence as well as a personalized service
designed to meet the changing needs of today
and tomorrow.
We are convinced that you will be fully satised
with your new Kalia product and that it will
exceed your expectations in terms of reliability
and durability. At Kalia, we put our expertise to
work for you!
This guide contains all the necessary information
for the installation and proper use of your Kalia
product. To ensure the smooth installation and
optimal use of your product, we recommend
taking a few moments to study the information
provided in this guide.
In the event that you should encounter a problem
related to the installation or the performance of
this product, please contact us at our toll-free
line 1 877 GO KALIA (1-877-465-2542) or by
email at: s[email protected].
Thank you once again for choosing Kalia.
Thank you for choosing Kalia!

3
104786_NEW-TP-AQUATONIK_RevA
Renseignements importants
IMPORTANT
- Lire attentivement le présent guide avant
l’installation.
- Assurez-vous d’avoir tous les outils et
matériaux nécessaires à l’installation.
- Vérier que toutes les pièces illustrées à la
section Schéma des pièces sont incluses et
qu’aucune pièce n’est endommagée. Si un
problème survient, le signaler immédiatement
au vendeur.
- Respecter tous les codes de plomberie et de
bâtiment locaux.
Kalia se réserve le droit d’apporter toute
modication au design du produit et ceci sans
préavis. Utiliser le manuel d’installation fourni
dans l’emballage.
Kalia n’est pas responsable des problèmes causés
par une installation non conforme aux directives
énoncées dans le présent guide.
Bonne installation!
Important Information
IMPORTANT
- Read this guide before proceeding with the
installation.
- Make sure you have all the tools and materials
needed for installation.
- Make sure all the parts shown in the Parts
Diagram section are included and in good
condition. If there is a problem, report it
immediately to the seller.
- Respect all local plumbing and building
codes.
Kalia reserves the right to make any changes to
the design of the product, without notice. Use the
installation instruction supplied with the product.
Kalia is not responsible for problems caused by
an installation not executed in accordance with
the directions given in this guide.
Thank you!

4
104786_NEW-TP-AQUATONIK_RevA
Instruction Part list_Shower Faucets_RevQ.xlsx
*Valve 1-2 Type TP 104274 *
[ /Volumes/public/1.KALIA/1._R&D/5.Guides_d'installation/2.Robinetterie de salle de bain/2. Robinetterie de douche/Instruction Part
list_Shower Faucets_RevQ.xlsx ]
Assemblage
Assembly
#
Numéro de pièce
Part Number
Description
Qté totale
Total qty
101550 1Vis mécanique 10-24,1 5/32" / Mechanical screw 10-24, 1 5/32" 2
101337 2
Gabarit d'installation en plastique / Plastic installation and cut-out templat e
1
104723 3Écrou de montage de la cartouche / Cartridge mounting nut 1
1
4101175 Vis mécanique M4-7x13mm / Mechanical screw M4-7x13mm 1
5104716 Pignon denté / Stemadaptor 1
6104079
Cartouche thermostatique - Pression Équilibrée /
Thermostatic-pressure balance cartridge
1
102112 7
Vis mécanique M4x7mm / Mechanical M4x7 mm 1
101295 8
Corps de la valve / Valve body 1
2
9104724 Écrou de montage de valve d'arrêt / Shut-off valve mounting nut 1
10 104725 Joint torique OD20.7 x D1.8 mm / O-Ring OD20.7 x D1.8 mm 1
11 104726 Vis de fermeture / Closing screw 1
12 104727 Joint torique OD9.4 x D1.8 mm / O-Ring OD9.4 x D1.8 mm 2
13 104728 Ressort / Spring 1
14 104729 Plongeur / Plunger 1
15 104730
Rondelled'étanchéité OD18 x ID4.7 x 3 mm /
Rubber washer OD18 x ID4.7 x 3 mm
1
101769 16 Bouchon de sortie / Outlet cap 1
Valve d'arrêt / Shut-off valve
101726
Thermostatic-pressure balance Aquatonik Valve 1/2 104274
Assemblage de cartouche / Cartridge assembly
104731
1
2
3
7
16
6
8
5
4
12
12
11
10
9
13
14
15
13
14
11
10
9
15

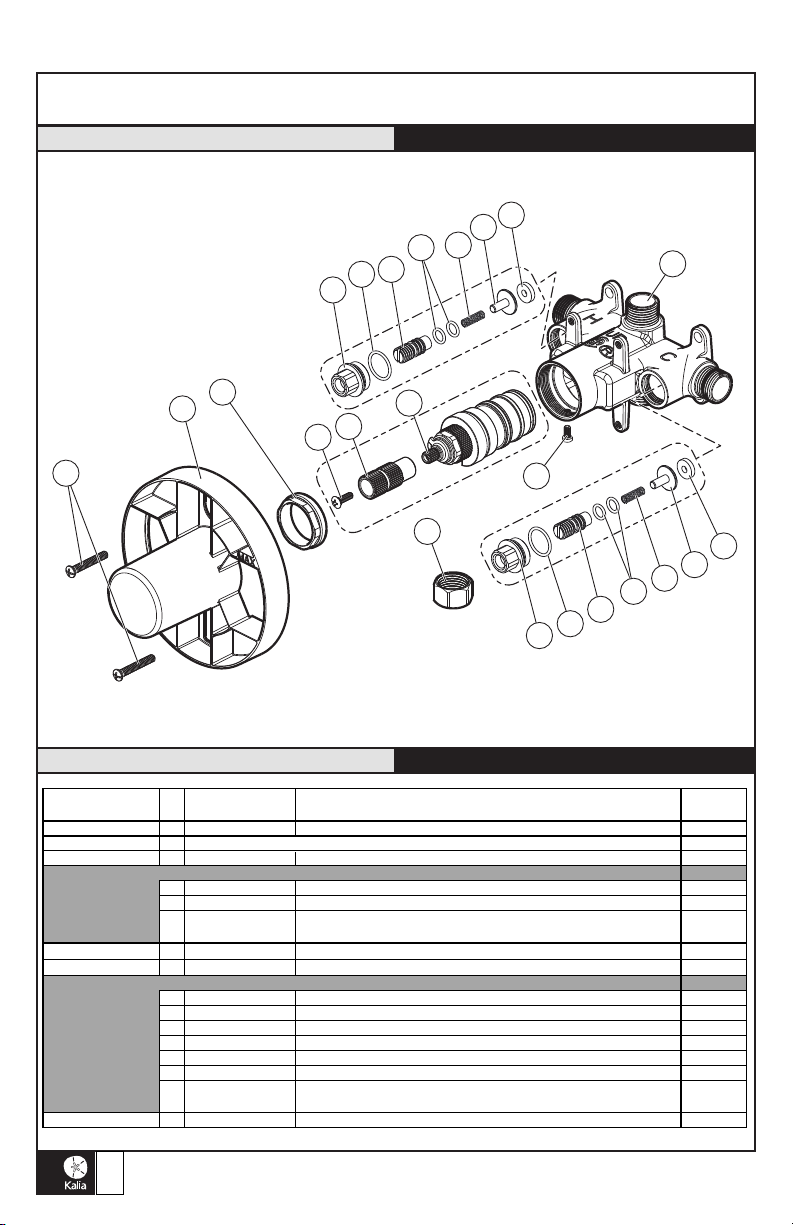

Schéma des pièces Parts Diagram
VALVE ½’’ DE TYPE T/P / TYPE T/P ½’’ VALVE
104274
Liste des pièces Parts List

5
104786_NEW-TP-AQUATONIK_RevA
Chaud
Hot
Froid
Cold
Sore du haut (2ième composante oponnel)
bouchée avec le capuchon inclus
Top oulet (2nd oponal component)
blocked with the cap included

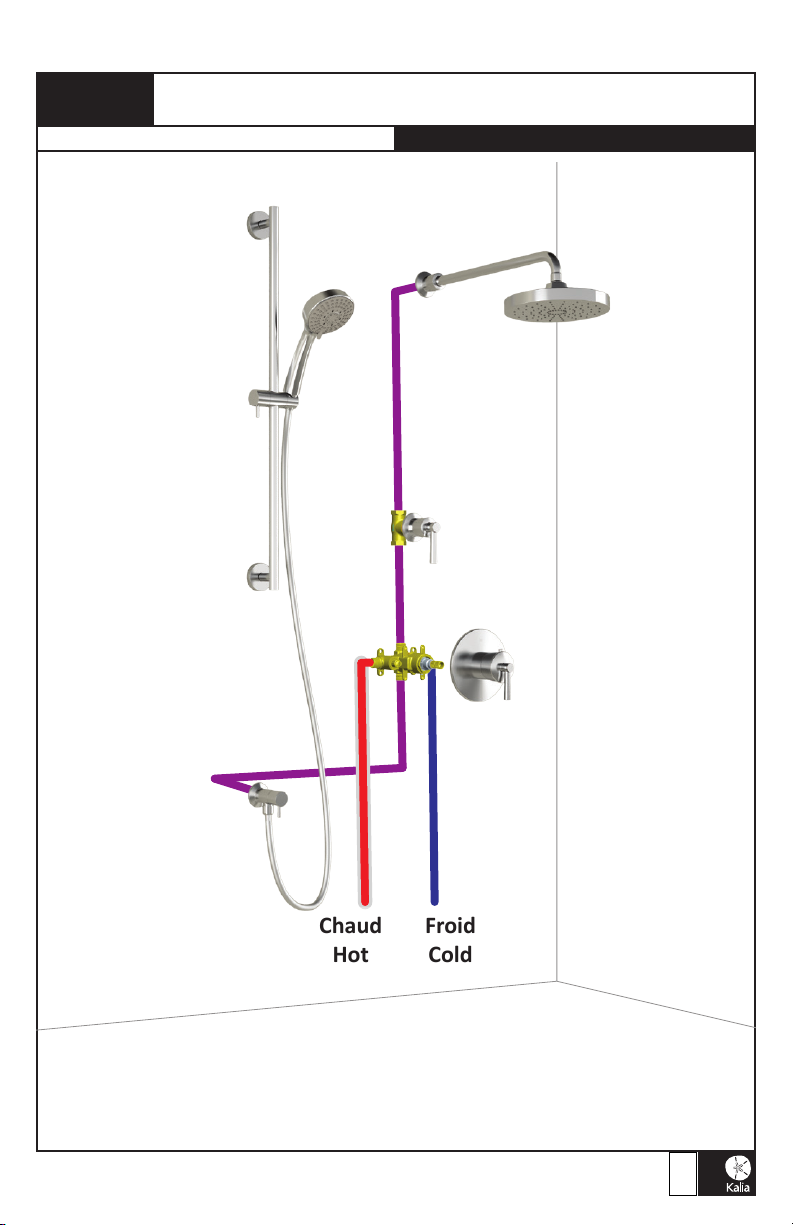

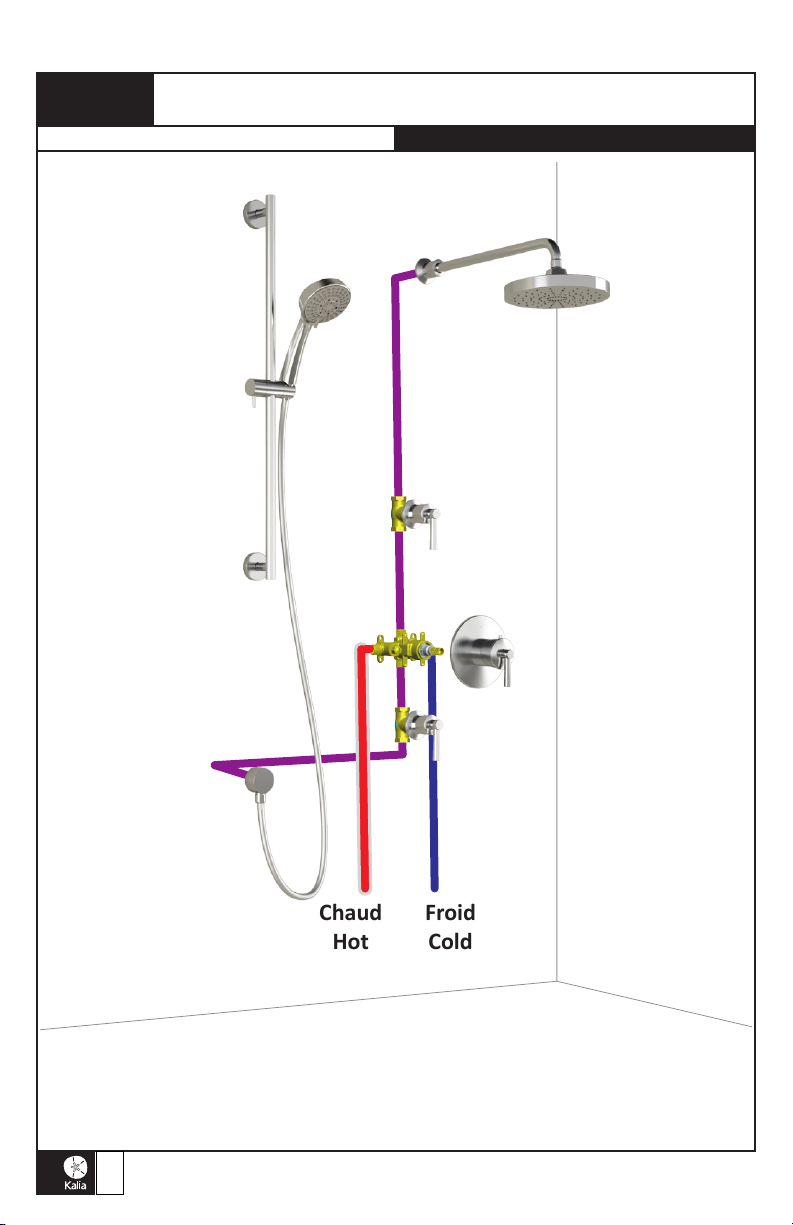

Schéma de plomberie Plumbing Diagram
SYSTÈME DE DOUCHE AVEC VALVE ½’’ DE TYPE T/P
TYPE T/P ½’’ VALVE SHOWER SYSTEM
T1
* Note : Ce système de douche est présenté à titre indicatif seulement./
This shower system is for illustrative purposes only.

6
104786_NEW-TP-AQUATONIK_RevA
Chaud
Hot
Froid
Cold
bouchée avec le capuchon inclus
blocked with the cap included
ATTENTION
Soyez prudent, plusieurs erreurs lors de
Important de se référer au guide d’installation.
Important, several errors during installation of
the decorative trim may occur.
Important to refer to the installation guide.
Schéma de plomberie Plumbing Diagram
SYSTÈME DE DOUCHE AVEC VALVE ½’’ DE TYPE T/P (1 VALVE DE CONTRÔLE DE VOLUME)
TYPE T/P ½’’ VALVE SHOWER SYSTEM (1 VOLUME CONTROL VALVE)
T1
* Note : Ce système de douche est présenté à titre indicatif seulement./
This shower system is for illustrative purposes only.

7
104786_NEW-TP-AQUATONIK_RevA
Chaud
Hot
Froid
Cold
Schéma de plomberie Plumbing Diagram
SYSTÈME DE DOUCHE AVEC VALVE ½’’ DE TYPE T/P
TYPE T/P ½’’ VALVE SHOWER SYSTEM
T2
* Note : Ce système de douche est présenté à titre indicatif seulement./
This shower system is for illustrative purposes only.

8
104786_NEW-TP-AQUATONIK_RevA
Chaud
Hot
Froid
Cold
Schéma de plomberie Plumbing Diagram
SYSTÈME DE DOUCHE AVEC VALVE ½’’ DE TYPE T/P (2 VALVES DE CONTRÔLE DE VOLUME)
TYPE T/P ½’’ VALVE SHOWER SYSTEM (2 VOLUME CONTROL VALVES)
T2
* Note : Ce système de douche est présenté à titre indicatif seulement./
This shower system is for illustrative purposes only.

9
104786_NEW-TP-AQUATONIK_RevA

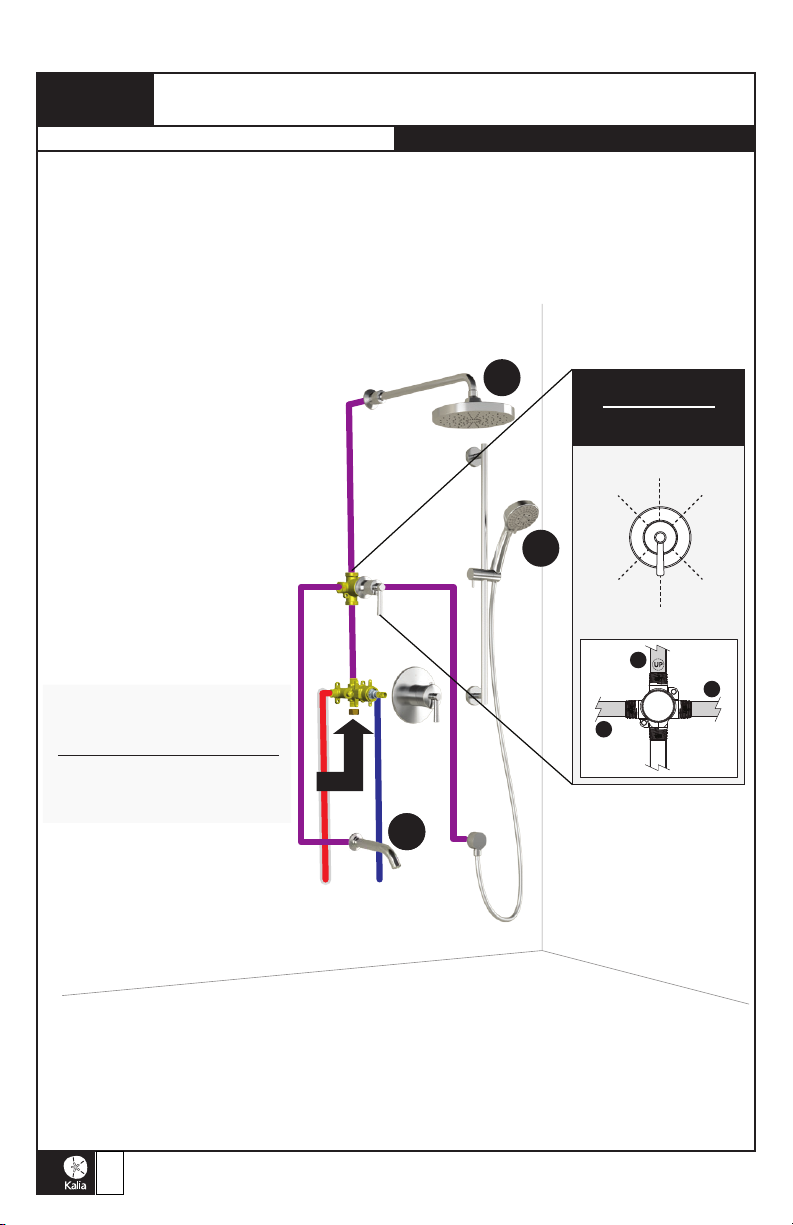

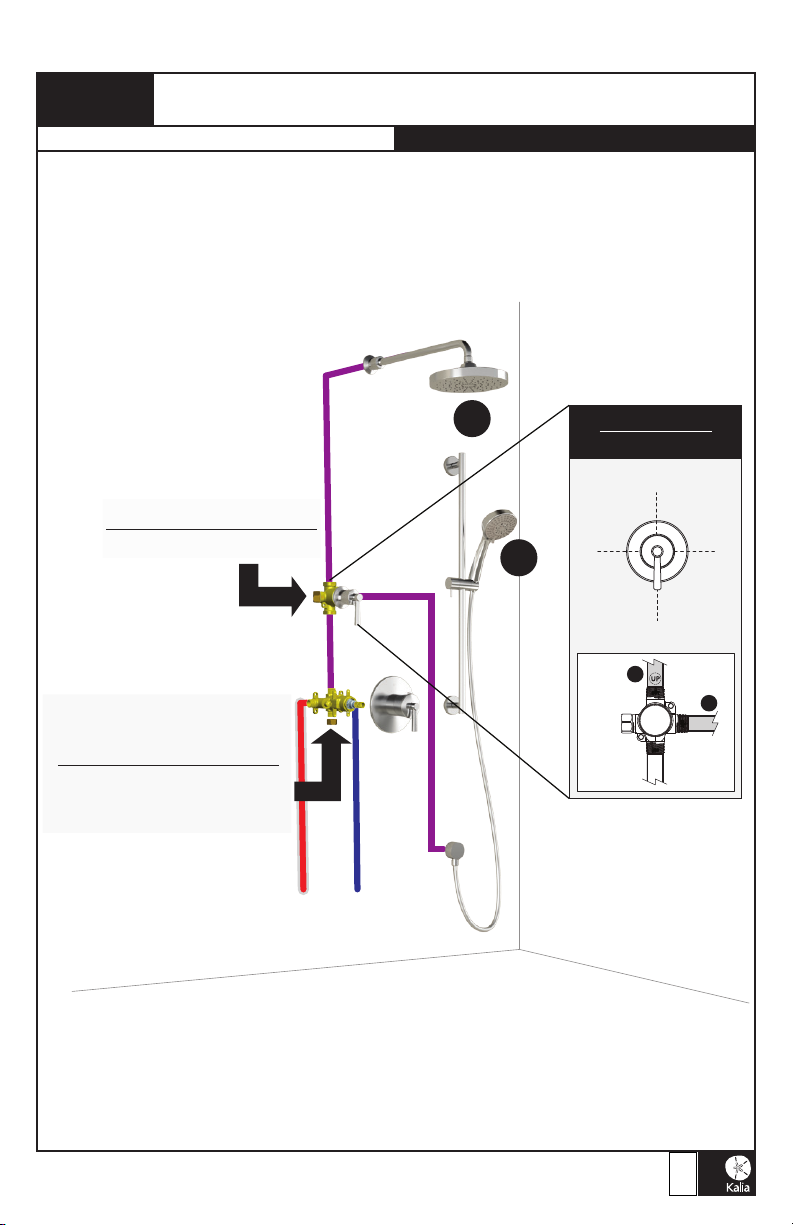

Schéma de plomberie Plumbing Diagram
SYSTÈME DE DOUCHE AVEC VALVE ½’’ DE TYPE T/PAVEC VALVE DÉVIATRICE
TYPE T/P ½’’ VALVE SHOWER SYSTEM WITH DIVERTER VALVE
TD2
2
1
FERMÉ / OFF
1 + 2
2 1
1
2
3 1
2
Conguration 2 voies
2-way conguration
Chaud
Hot
Froid
Cold
La sortie du bas doit être bouchée avec
le capuchon inclus (peut être utilisé
pour une composante additionnelle)
Bottom outlet needs to be blocked
with the cap provided (could be used
for additional component)
Ne pas retirer ce bouchon
Do not remove this cap
* Note : Ce système de douche est présenté à titre indicatif seulement./
This shower system is for illustrative purposes only.

10
104786_NEW-TP-AQUATONIK_RevA
Schéma de plomberie Plumbing Diagram
SYSTÈME DE DOUCHE AVEC VALVE ½’’ DE TYPE T/P ET VALVE DÉVIATRICE
TYPE T/P ½’’ VALVE SHOWER SYSTEM WITH DIVERTER VALVE
TG2
2
1
FERMÉ / OFF
2
1
1
2
3 1
2
Conguration 2 voies
(CalGreen)
2-way conguration
(CalGreen)
Chaud
Hot
Froid
Cold
La sortie du bas doit être bouchée avec
le capuchon inclus (peut être utilisé
pour une composante additionnelle)
Bottom outlet needs to be blocked
with the cap provided (could be used
for additional component)
Ne pas retirer ce bouchon
Do not remove this cap
* Note : Ce système de douche est présenté à titre indicatif seulement./
This shower system is for illustrative purposes only.

11

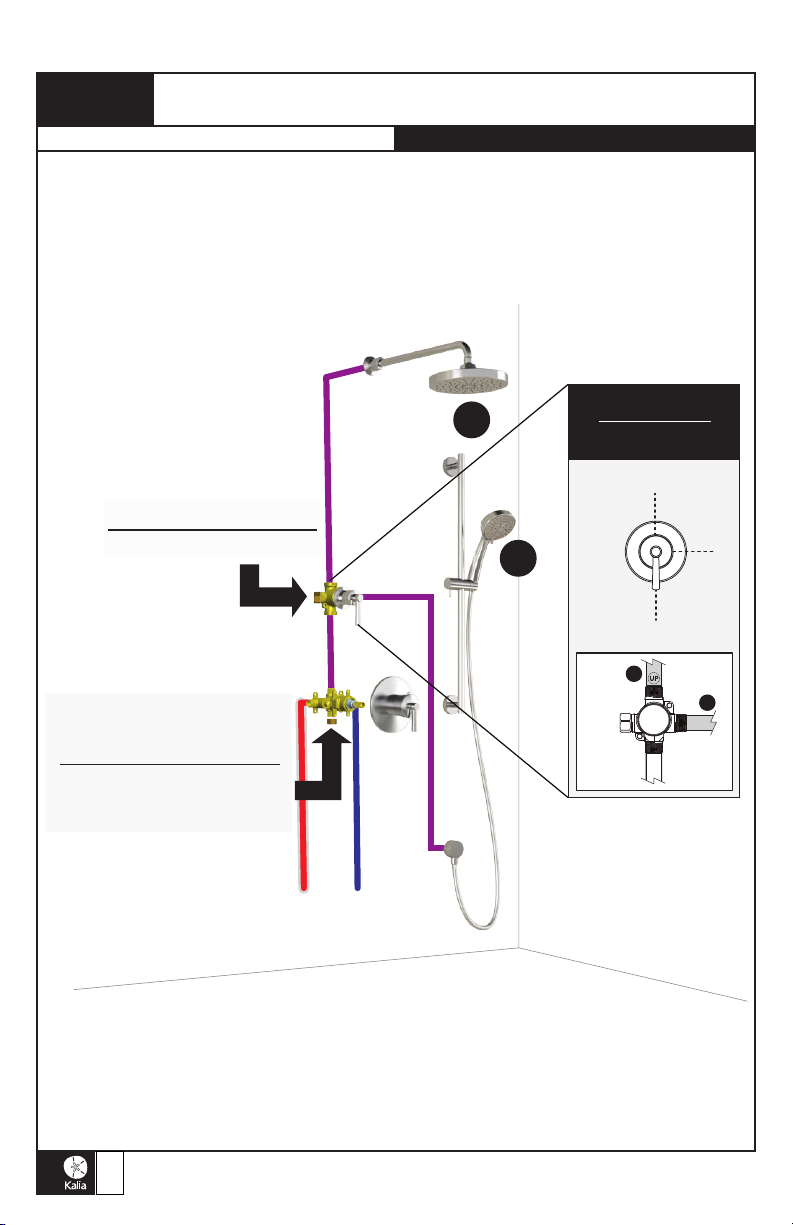

104786_NEW-TP-AQUATONIK_RevA
FERMÉ / OFF
1
1 + 3
2 + 1
32
1
3
2
3 1
2
Chaud
Hot
Froid
Cold
2
1
3
La sortie du bas doit être bouchée avec
le capuchon inclus (peut être utilisé
pour une composante additionnelle
Bottom outlet needs to be blocked
with the cap provided (could be used
for additional component)
Conguration 3 voies
3 way conguration
Schéma de plomberie Plumbing Diagram
SYSTÈME DE DOUCHE AVEC VALVE ½’’ DE TYPE T/P ET VALVE DÉVIATRICE
TYPE T/P ½’’ VALVE SHOWER SYSTEM WITH DIVERTER VALVE
TD3
* Note : Ce système de douche est présenté à titre indicatif seulement./
This shower system is for illustrative purposes only.

12
104786_NEW-TP-AQUATONIK_RevA
Chaud
Hot
Froid
Cold
3
2
1
La sortie du bas doit être bouchée avec
le capuchon inclus (peut être utilisé
pour une composante additionnelle)
Bottom outlet needs to be blocked
with the cap provided (could be used
for additional component)
FERMÉ / OFF
1
FERMÉ / OFFFERMÉ / OFF
32
1
3
2
3 1
2
Conguration 3 voies
(CalGreen)
3-way conguration
(CalGreen)
Schéma de plomberie Plumbing Diagram
SYSTÈME DE DOUCHE AVEC VALVE ½’’ DE TYPE T/P ET VALVE DÉVIATRICE
TYPE T/P ½’’ VALVE SHOWER SYSTEM AND DIVERTER VALVE
TG3
* Note : Ce système de douche est présenté à titre indicatif seulement./
This shower system is for illustrative purposes only.

13
104786_NEW-TP-AQUATONIK_RevA
Eau mitigée pour alimenter les composantes
Componant water supply mixed lines.
Chaud / Hot
Froid / Cold
Retour vers l’entrée pour créer une boucle /
Return to main to create a loop

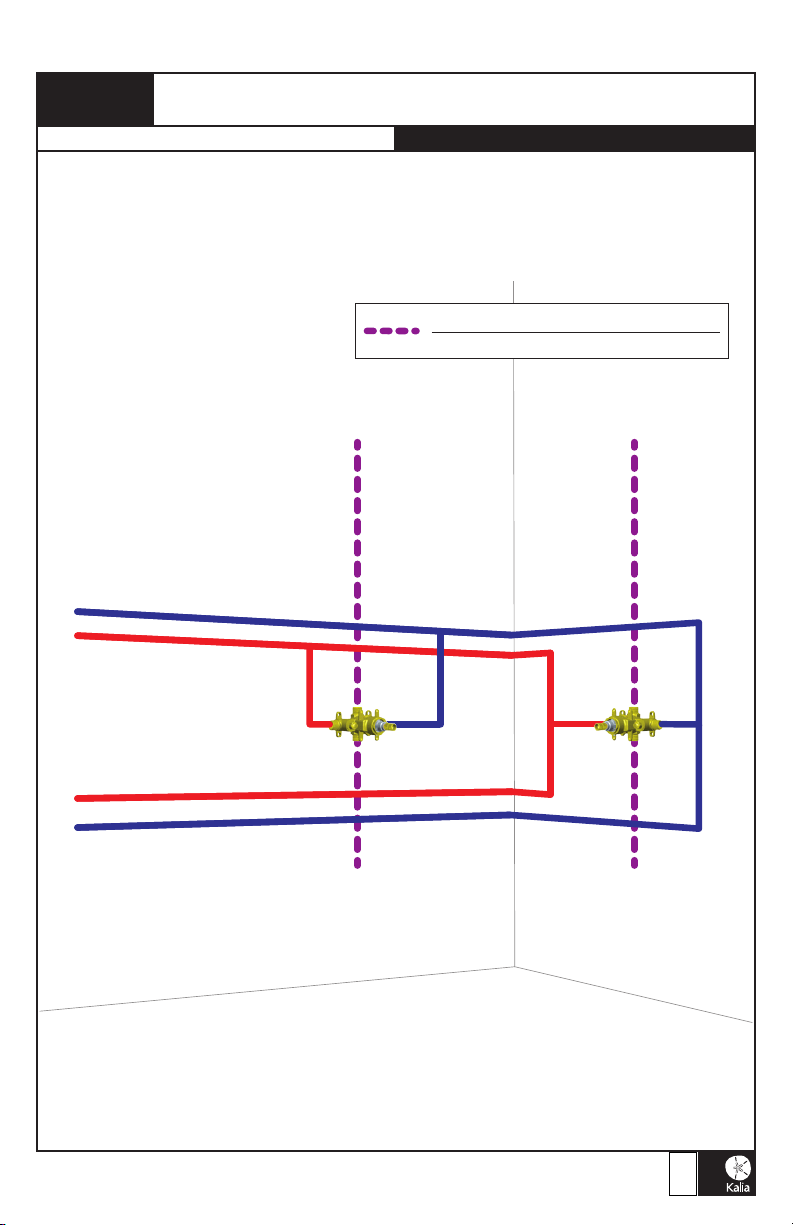

Schéma de plomberie Plumbing Diagram
SYSTÈME DE DOUCHE AVEC 2 VALVES DE TYPE T/P
SHOWER SYSTEM WITH 2 T/P VALVES
* Note : Ce système de douche est présenté à titre indicatif seulement./
This shower system is for illustrative purposes only.

14
104786_NEW-TP-AQUATONIK_RevA

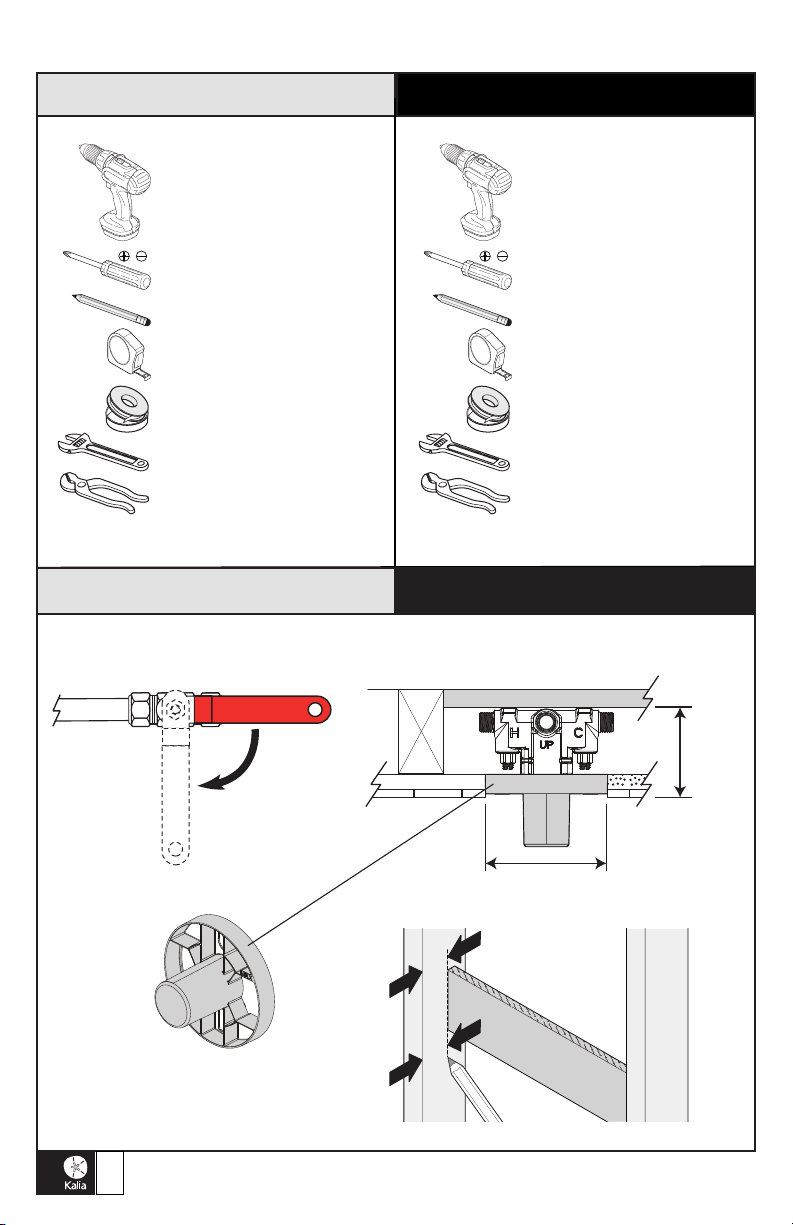

Outils et matériaux nécessaires Necessary Tools and Materials
Perceuse électrique
Tournevis Phillips et plat
Crayon
Ruban à mesurer
Ruban d’étanchéité pour
letage
Clé à molette
Pince multiprise
Electric drill
Flat-head and Phillips
screwdrivers
Pencil
Measuring tape
Thread sealant tape
Adjustable wrench
Gripping pliers

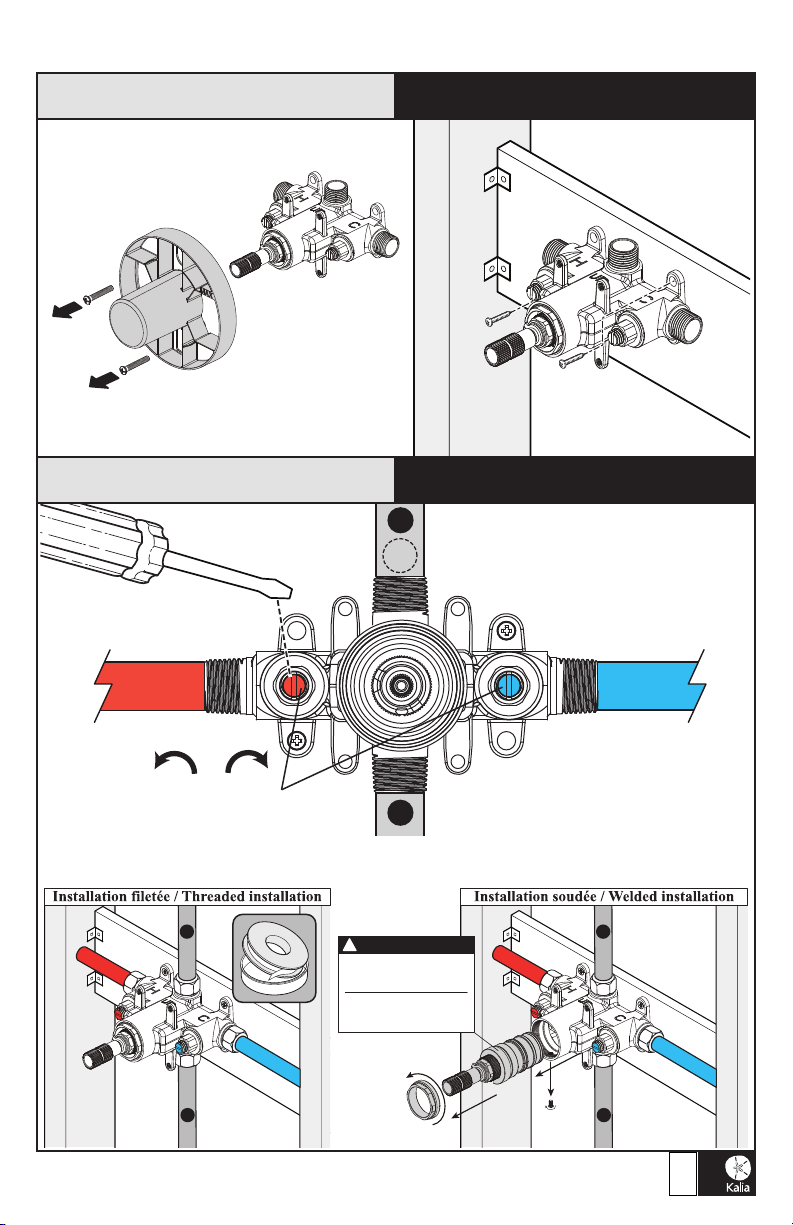

Étape 1 - Déterminer l’emplacement Step 1 - Determine Location
73mm à/to 91mm
(2 7/8’’ à/to 3 9/16’’)
Ø117mm à/to 130mm
(4 5/8’’ à/to 5 1/8’’)
MUR STANDARD / STANDARD WALL
Fermé
O
ENTRÉE D’EAU PRINCIPALE / MAIN WATER VALVE
Gabarit d’installation /
Plastic installation template

15
104786_NEW-TP-AQUATONIK_RevA
EXIT / SORTIE1
CHAUD
HOT
FROID
COLD
EXIT / SORTIE
UP
2
OUVERT
OPEN
FERMÉ
CLOSED
1
2
CHAUD
HOT
FROID
COLD
1
2
CHAUD
HOT
FROID
COLD
Retirer la cartouche
avant de souder
Remove the cartridge
before the welding
ATTENTION / WARNING
!
Step 3 - Connection
Étape 3 - Connection
Étape 2 - Fixer la valve Step 2 - Secure the Valve

16
104786_NEW-TP-AQUATONIK_RevA

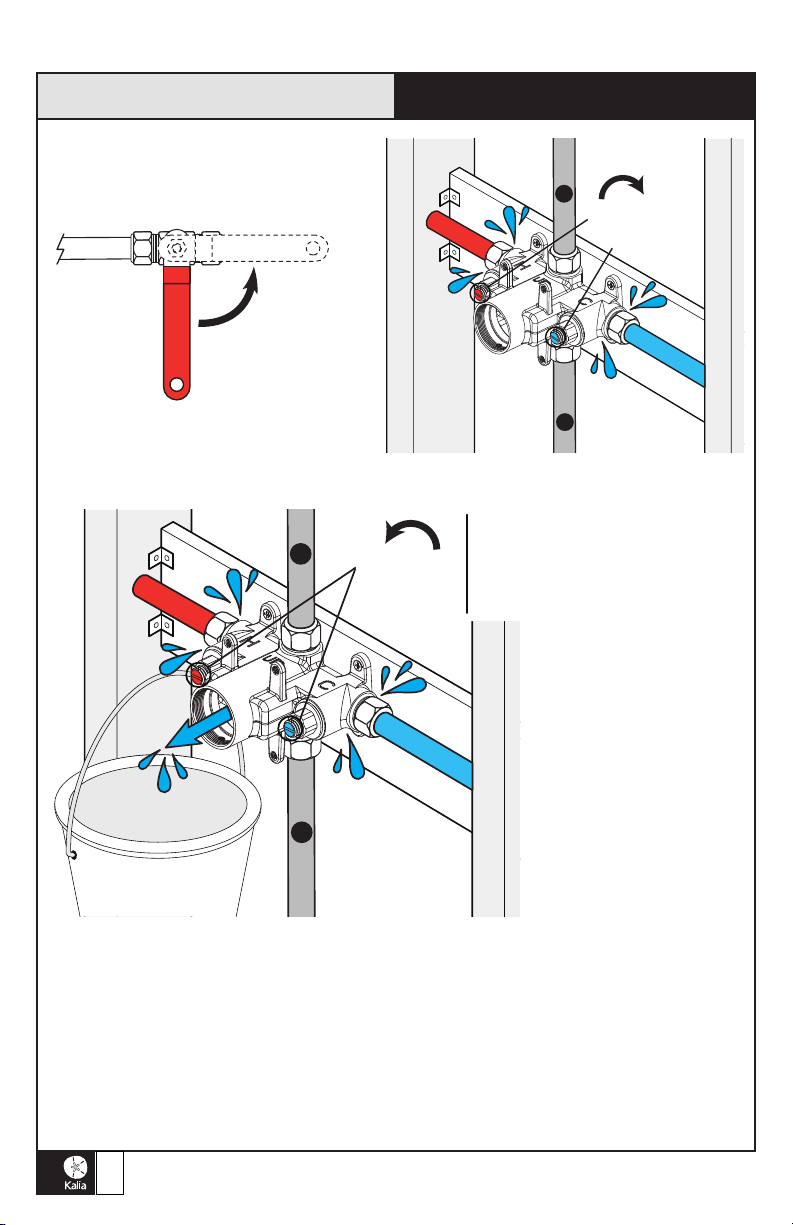

Step 4 - Verication
Étape 4 - Vérication
Ouvert
Open
Entrée d’eau principale /
Main water valve
1
2
FERMÉ
CLOSED
1
2Ouvrir l’eau 30 secondes /
Open water 30 secondes
OUVERT
OPEN

17
104786_NEW-TP-AQUATONIK_RevA
Step 5 - Install the cartridge
Étape 5 - Installer la cartouche
1
2
CHAUD
HOT
FROID
COLD
Serrer à la main
Hand tighten
FERMÉ
CLOSED
Step 6 - Reinstall cartridge
Étape 6 - Fixer la cartouche
CHAUD
HOT
FROID
COLD
CHAUD
HOT
FROID
COLD
OUVERT
OPEN

18
104786_NEW-TP-AQUATONIK_RevA
Step 7 - Water test
Étape 7 - Test d’eau
max 49°C
(120°F)
CHAUD
HOT
FROID
COLD
Ouvrir l’eau au Maximum d’eau chaude et vérifier la température à l’aide d’un thermomètre. /
Open the water at Maximum hot water and check the temperature with a thermometer.
Retirer la butée
mobile./Remove
temperature limit-
stop.
AReplacer la butée
mobile contre la
butée xe de la
cartouche./Place the
limit-stop against the
cartridge-body
limit-stop.
C
Tourner le pignon
denté pour augmen-
ter la température
maximale de l’eau à
49 ºC./Turn the gear to
increase the maximum
temperature to 49 ºC.
B
49°C
Au besoin, faire l’ajustement ci-dessous. / If necessary, make the adjustment below..
Fixe / Fixed
Mobile / Mobile

19
104786_NEW-TP-AQUATONIK_RevA
Step 7 - Water test
Étape 7 - Test d’eau
38°C
(100°C)
Tourner le pignon pour aeindre 38oC. /
Turn the stem unl you reach 38oC.
D
Posion 38oC est maintenant ajustée. /
38oC posion is now adjusted.
F
Reposionner le pignon avec la ligne de couleur vers le haut. /
Reposion the stem with the color line up.
E
Step 8 - Reinstall template
Étape 8 - Remettre la protection
Remonter le gabarit de plasque pour les étapes futures
et pour protecon. / Reinstall the plasc template for
future steps and for protecon.

Garantie Warranty
GARANTIE À VIE LIMITÉE POUR LES SYSTÈMES DE
DOUCHE KALIA À L’EXCEPTION DES COMPOSANTES
SUIVANTES DONT LA GARANTIE EST POUR 1 AN :
• Jets de corps
• tête de pluie
• pomme de douche
• douchette
• Boyau flexiBle
• rail pour douchette
• Bec de Bain mural
avec déviateur
Kalia inc. garantit à vie sa robinetterie de salle de bain
contre tout défaut de matériel ou de fabrication dans des
conditions normales d’utilisation et d’entretien tant et aussi
longtemps que l’acheteur/propriétaire possède sa résidence.
Pour information sur la garantie complète,
visitez le www.KaliaStyle.com.
LIFETIME LIMITED WARRANTY ON KALIA SHOWER
SYSTEMS EXCEPT 1 YEAR LIMITED WARRANTY FOR
THE FOLLOWING COMPONENTS :
• Body jets
• Rainhead
• showeRhead
• handshoweR
• FlexiBle hose
• wallBaR
• tuB spout with
diveRteR
Kalia Inc. guarantees all aspects of its bathroom faucets
to be free of defects in material and workmanship for
normal residential use for as long as the original consumer/
purchaser owns his or her home.
For complete warranty information,
visit www.KaliaStyle.com.
ImpriméauCanada/PrintedinCanada 104786_NEW-TP-AQUATONIK_RevA
