Kalia ELITO Junior KF1048 Installation guide

Instructions d’installation - Garantie
Installation Instructions - Warranty
www.KaliaStyle.com
Conserver ce guide après l’installation car il contient des informations utiles pour le service et la garantie.
Keep these instructions after you have nished the installation, it contains useful information regarding service and warranty.
Numéro de série / Serial number
100129 Rev_K
KF1036
ELITO DiverTM
KF1048
ELITO JuniorTM
KF1275
ELITO Junior 2
jetsTM
02/18
Histoires d’eauMC
Once upon a time... waterTM

2
Merci d’avoir choisi un produit Kalia et de faire conance à
notre entreprise.
Kalia a une philosophie d’aaires basée sur des valeurs
fondamentales dont l’innovation et l’excellence ainsi qu’un
service personnalisé adapté aux exigences d’aujourd’hui et de
demain. Nous sommes convaincus que ce produit saura vous
plaire et surpassera vos exigences en termes de abilité et
durabilité. Nous sommes là pour vous!
Dans ce guide vous trouverez toute l’information nécessaire
à l’installation et au bon fonctionnement de votre produit
Kalia.
Dans le but d’assurer une installation et une utilisation
optimales veuillez prendre quelques minutes pour étudier ce
guide.
En cas de problème d’installation ou de performance, veuillez
communiquer avec nous au numéro sans frais 1 877 GO KALIA
(1-877-465-2542) ou par courriel au [email protected].
Nous vous remercions encore une fois d’avoir choisi un
produit Kalia.
Merci d’avoir choisi Kalia!
Thank you for choosing a Kalia product and for placing your
trust in our company.
Kalia has a business philosophy based on solid core values
that are focused on providing innovation and excellence as
well as a personalized service designed to meet the changing
needs of today and tomorrow.
We are convinced that you will be fully satised with your
new Kalia product and that it will exceed your expectations
in terms of reliability and durability. At Kalia, we put our
expertise to work for you!
This guide contains all the information necessary for the
installation and proper use of your Kalia product. To ensure
the smooth installation and optimal use of your product, we
recommend to take a few moments to study the information
provided in this guide.
In the event that you should encounter a problem related to the
installation or the performance of this product, please contact
us at our toll-free line 1 877 GO KALIA (1-877-465-2542) or
by email at: [email protected].
Thank you once again for choosing Kalia.
Thank you for choosing Kalia!

3
Renseignements importants
IMPORTANT
- Lire attentivement le présent guide avant l’installation.
- S’assurer d’avoir tous les outils et matériaux nécessaires à
l’installation.
- Vérier que toutes les pièces illustrées à la section Schéma
des pièces de rechange sont incluses et qu’aucune pièce
n’est endommagée.
- Respecter tous les codes de plomberie et de bâtiment
locaux.
ATTENTION
- Faire très attention lors de la connexion de tous les tuyaux
an d’éviter les noeuds, cela risquerait de limiter le débit
d’eau et d’endommager le robinet.
- An d’éviter la contamination d’eau, ne retirer aucune
composante de ce robinet. Ce robinet contient une protection
de siphon anti-retour.
- Ne pas utiliser de mastic de plombier lorsque la surface du
comptoir est en marbre. Les produits à base de gelée de pétrole
tels que le mastic de plombier peuvent tacher le marbre.
REMARQUE:
- Cette installation nécessite des raccords mâles d’alimentation
de 3/8” (9.5mm).
- Avant de déballer le robinet, couvrir le drain de l’évier an
d’éviter de perdre des pièces.
- Avant l’installation, déballer le robinet et vérier que toutes
les pièces sont incluses et qu’elles sont en bon état (voir
schéma des pièces de rechange). Si un problème survient,
le signaler immédiatement au vendeur.
- Vérier si les tubes d’arrivée d’eau et d’évacuation sont
endommagés. Remplacer si nécessaire.
- Lors de nouvelles installations, avant d’installer le robinet,
s’assurer d’avoir susamment d’espace de dégagement
pour une utilisation adéquate de la poignée du robinet.
- Lors d’un remplacement de robinet, couper les alimentations
d’eau. Après avoir coupé l’alimentation d’eau, ouvrir le
robinet pour libérer la pression d’eau.
- Ne pas utiliser de produits à base de pétrole sur ce robinet à
l’exception du mastic de plomberie, exclusivement sous le
support de plastique.
Kalia se réserve le droit d’apporter toute modication au
design du produit et ceci sans préavis. Utiliser le manuel
d’installation fourni dans l’emballage.
Kalia n’est pas responsable des problèmes causés par une
installation non conforme aux directives énoncées dans le
présent guide.
Bonne installation!
Important Information
IMPORTANT
- Read this guide before proceeding with the installation.
- Make sure you have all the tools and materials needed for
installation.
- Make sure all the parts shown in the Service Parts Diagram
section are included and in good condition.
- Respect all local plumbing and building codes.
WARNING
- When connecting all the pipes, pay close attention so there
are no knots, this should limit water ow and damage the
faucet.
- In order to prevent water contamination, do not remove
any components from this faucet. The faucet contains a
backow protection device.
- Do not use plumber’s glue if the counter surface is made
of marble. Petroleum jelly products such as plumber’s glue
can stain marble.
COMMENT:
- The installation will require 3/8” (9.5 mm) male
connectors.
- Before taking the faucet out of the packaging, cover the
drain of the sink so no parts are lost.
- Before installing, take the faucet out of the packaging and
make sure all the parts are included and that they are in
good shape (see the service parts diagram). If there is a
problem, report it immediately to the seller.
- Check to make sure the water intake and drainage pipes are
in good shape. Replace if necessary.
- For new constructions, before installing the faucet, make
sure there is sucient clearance to properly use the handle
of the faucet.
- When replacing a faucet, turn o the water. After turning o
the water, turn the faucet on to release the water pressure.
- Do not use petroleum-based products on this faucet except
for plumber’s glue, exclusively under the plastic panel.
Kalia reserves the right to make any changes to the design
of the product, without notice. Use the installation instruction
supplied with the product.
Kalia is not responsible for problems caused by an installation
not executed in accordance with the directions given in this
guide.
Good installation!

4
Pièce collée / Glued piece
40
32
33 33
37
38
36
ELITO Junior™ELITO Diver™ KF1036-XXX*
41a
28a
1a
17
18
11
20
21
22
23
24
25
26
27
2
1b
28b
30b
31
3
4
5
15
6 7 8 9 10 11 12 13 14
29a
46
ou/or
29b
45
ou/or
30a
31
42 46
ou/or
43
44
KF1048-XXX KF1275-XXX
39
34 35
16

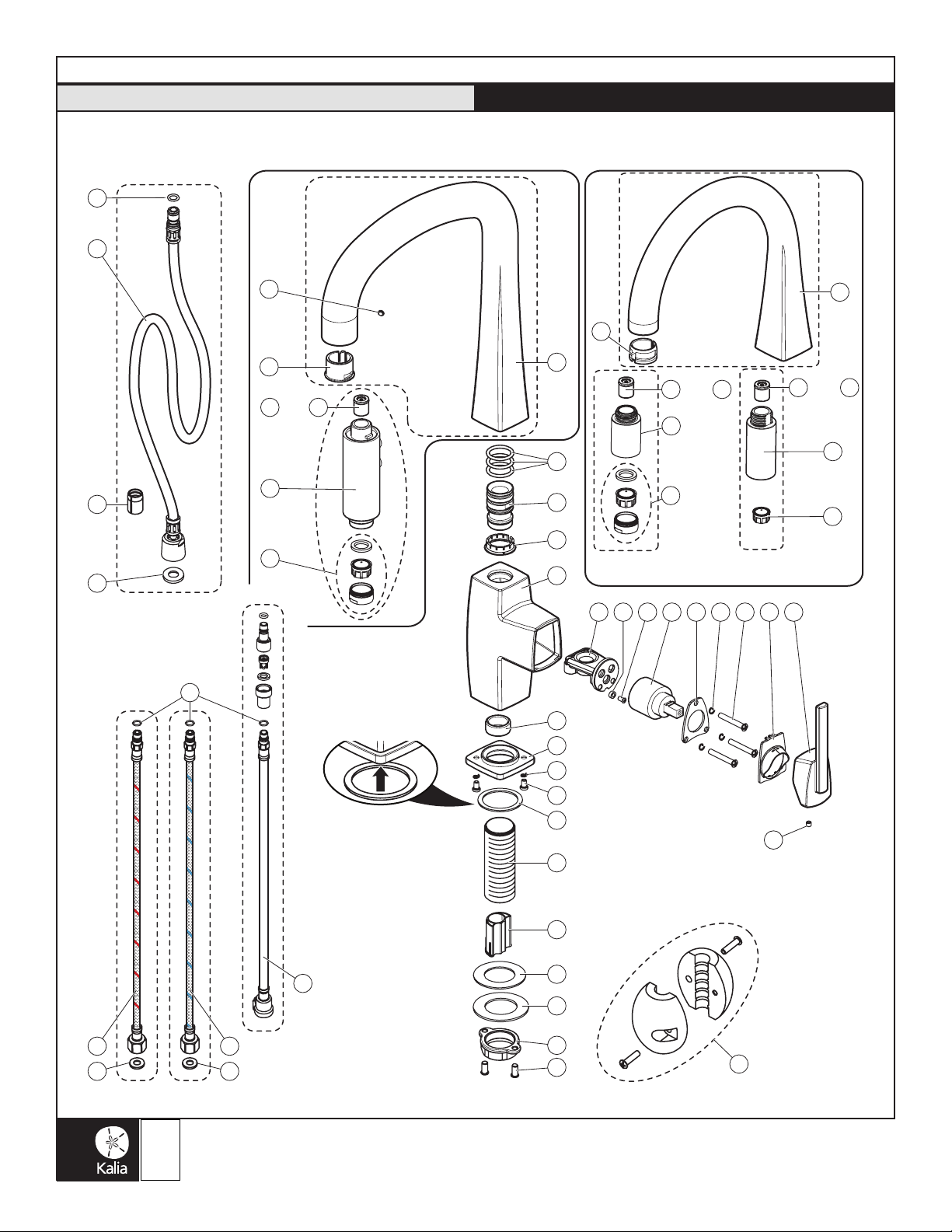

Schéma des pièces de rechange Service Parts Diagram
ELITO Diver™ KF1036 / ELITO Junior™ KF1048

5
Liste des pièces de rechange Service Parts List
ELITO Diver™ KF1036 / ELITO Junior™ KF1048
Elito diver_Rev_K
Assemblage/
Assembly
#
Numéro de pièce/
Part Number
Description Qté/Qty
1
1a** 100120-XXX * Bec/Spout (KF1036) 1
28a** 100121 Receveur de douchette/Hand sprayer fixer (KF1036) 1
41a** 100031 Capuchon/Plug button (KF1036) 1
1
1b** 100714-XXX * Bec/Spout (KF1048) 1
28b** 100059 Receveur de douchette/Hand sprayer fixer (KF1048) 1
- 2 100015 Joint d'étanchéité D22xD3/O-Ring D22xD3 3
- 3 100014 Connecteur du bec/Swivel shaft 1
- 4 100018 Receveur du bec/Spout deck plate 1
- 5 100097-XXX * Corps/Body 1
- 6 100100 Base de cartouche/Cartridge Base 1
- 7 100017 Guide/Orientator 1
- 8 100016 Vis M4x7/Screw M4x7 1
- 9 100007 Cartouche/Cartridge 1
- 10 100101 Plaque de retenu/Retainer plate 1
- 11 100052 Anneau de blocage/Spring ring 5
- 12 100103 Vis M5x35/Screw M5x35 3
- 13 100104-XXX * Anneau de finition/Cartridge decoration 1
- 14 100105-XXX * Poignée/Handle 1
- 15 100006 Vis d'ajustement M5x4.5/Set screw M5x4.5 1
1
16 - Tuyau de sortie de valve/Output hose 1
32 100037 Joint d'étanchéité du tuyau/Hose O-Ring 1
- 17 100045 Anneau de protection pour tuyaux/Hose protector ring 1
- 18 100098-XXX * Anneau de finition/Finishing ring 1
- 20 100048 Vis anneau de finition/Base screw 2
- 21 100099 Rondelle de caoutchouc D36xD45x1.5/Rubber washer D36xD45x1.5 1
- 22 100019 Tube fileté/Threaded tube 1
- 23 100030 Guide de tuyau/Hose guide 1
- 24 100020 Rondelle de caoutchouc/Rubber washer 1
- 25 100021 Rondelle métallique/Metal washer 1
- 26 100022 Anneau de serrage/Mounting nut 1
- 27 100023 Vis de serrage/Mounting screw 2
1
29a** Valve anti-retour (douchette)/Check valve (hand sprayer) (KF1036) 1
46 Valve anti-retour (douchette) Calgreen/Check valve (hand sprayer) (KF1036) Calgreen 1
30a** - Douchette/Hand sprayer (KF1036) 1
31 100062 Aérateur (assemblage)/Aerator (assembly) 1
1
29b** Valve anti-retour (douchette)/Check valve (hand sprayer) (KF1048) 1
45 Valve anti-retour (douchette) Calgreen/Check valve (hand sprayer) (KF1036) Calgreen 1
30b** -Douchette/Hand sprayer (KF1048) 1
31 100062 Aérateur (assemblage)/Aerator (assembly) 1
1
32 100037 Joint d'étanchéité du tuyau/Hose O-Ring 1
33 100055 Rondelle du tuyau/Hose washer 1
34 - Tuyau d'alimentation chaud/Hot supply hose 1
1
32 100037 Joint d'étanchéité du tuyau/Hose O-Ring 1
33 100055 Rondelle du tuyau/Hose washer 1
35 - Tuyau d'alimentation froid/Cold supply hose 1
1
36 100047 Joint d'étanchéité du tuyau/Hose O-Ring 1
37 100049 Rondelle de tuyau du douchette/Hand sprayer hose washer 1
38 100041 Protecteur/Protector cover 1
39 - Tuyau du douchette/Hand sprayer hose 1
- 40 100026 Poids/Counter weight 1
1
42 Valve anti-retour (douchette)/Check valve (hand sprayer) (KF1275) 1
46 Valve anti-retour (douchette) Calgreen/Check valve (hand sprayer) (KF1036) Calgreen 1
43 - Douchette/Hand sprayer (KF1275) 1
44 101513 Aérateur (assemblage)/Aerator (assembly) 1
* XXX signifie que la couleur du fini doit être spécifiée./XXX means that the finish color must be specified.
** Les pièces du Elito Diver™ et du Elito Junior™ sont les mêmes, sauf les pièces indiquées./The parts in Neris Diver™ and Neris Junior™ are the same except for identified parts.
101845-XXX *
Ensemble bec/Spout assembly (KF1036)
101846-XXX *
Ensemble bec/Spout assembly (KF1048)
100054
Ensemble tuyau de sortie de valve/Output hose assembly
100122-XXX *
Ensemble douchette/Hand sprayer assembly (KF1036)
100123
ou/or
102385
100718-XXX *
100498
ou/or
103201
102481-XXX*
Ensemble douchette/Hand sprayer assembly (KF1275)
Ensemble douchette/Hand sprayer assembly (KF1048)
102385
ou/or
102385
100038
Ensemble tuyau du douchette/Hand sprayer hose assembly
100057
100050
Ensemble tuyau d'alimentation froid/Cold supply hose assembly
Ensemble tuyau d'alimentation chaud/Hot supply hose assembly
S:\1.KALIA\1._R&D\5.Guides_d'installation\1. Robinetterie de cuisine\Instruction Part list_Kitchen Faucets_Rev.A / Instruction Part list_Kitchen Faucets_Rev.A2018-02-22

6
Mastic de plomberie ou
étanchéité adéquate
Tournevis Phillips
Clé à molette
Pince multiprise
Plumber’s glue or
appropriate seal
Phillips screwdriver
Adjustable wrench
Gripping pliers
Outils et matériaux nécessaires Necessary Tools and Materials
Fig 1.2
Fig 1.1

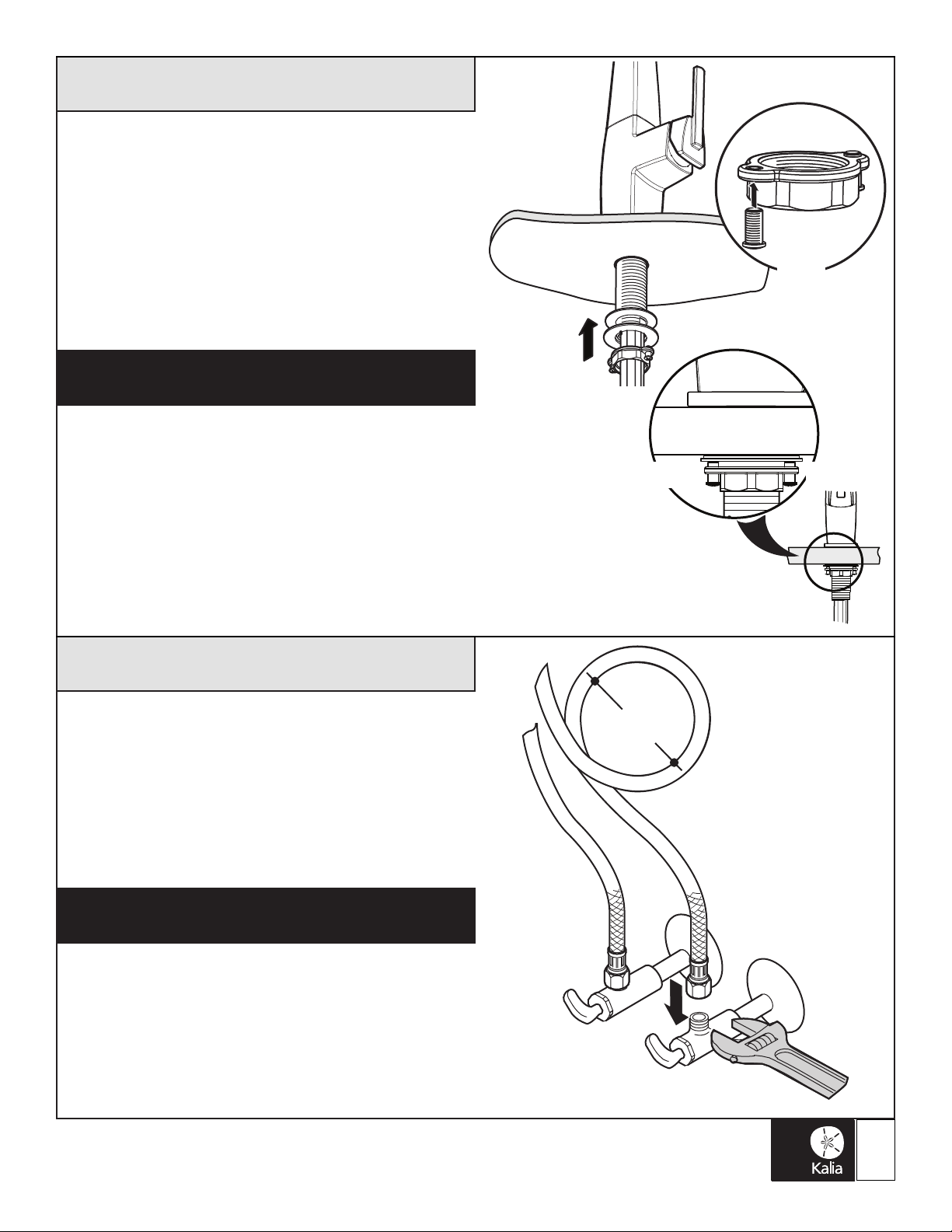

Step 1
Unscrew and remove the mounting nut, the metal washer
and the rubber washer (g 1.1).
To make it easier, remove the hand sprayer hose from these
pieces rst.
Insert the four hoses and the threaded tube in the hole (g
1.2).
Etape 1
Dévisser et enlever l’anneau de serrage, la rondelle
métallique et la rondelle de caoutchouc (g 1.1).
Pour faciliter la tâche, retirer le tuyau du vaporisateur de ces
pièces en premier.
Insérer les 4 boyaux et le tube leté dans le trou (g 1.2).

7
Step 2
Partially tighten the mounting screws on the mounting nut
(g. 2.1).
Slide the rubber washer and metal washer in the faucet
threaded tube (g. 2.2).
Tighten the mounting nut until you feel a slight pressure.
Then lightly unscrew the mounting nut so that the screws
are to the front and back, then tighten the mounting screws
evenly (g. 2.3).
Etape 2
Visser partiellement les vis de serrage sur l’anneau de
serrage (g 2.1).
Glisser la rondelle de caoutchouc et la rondelle métallique
dans le tube letée du robinet (g 2.2).
Visser l’anneau de serrage au tube leté jusqu’à ce qu’il y
ait une légère pression. Dévisser ensuite légèrement l’anneau
de serrage pour que les vis soient alignées avec l’avant et
l’arrière, bien serrer ensuite les vis de serrage de façon égale
(g 2.3).
Chaud
Hot
Froid
Cold
3”
(7.6 cm)
Fig 3.1
Step 3
Connect and rmly tighten the supply hoses of the faucet
using an adjustable wrench. The blue supply hose must be
connected to the cold male connection and the red one to the
hot male connection. (g. 3.1)
Comment : if the faucet installation requires that you coil the
supply hoses, maintain a loop of 3” (7,6cm) diameter.
Etape 3
Connecter et serrer fermement les tuyaux d’alimentation
du robinet à l’aide d’une clé à molette. Le tuyau identié de
bleu se connecte à l’arrivée d’eau froide et le rouge à l’arrivée
d’eau chaude. (g. 3.1)
Remarque : si l’installation du robinet nécessite que les
tuyaux d’alimentation soient embobinés, maintenir une
boucle de 3” (7,6cm) de diamètre.
FRONT BACK
Fig 2.2
Fig 2.3
Fig 2.1

8
sec.
30
Fig 4.1
4”
(10.2 cm)
Fig 5.1
Fig 5.2
Step 4
Turn on the water.
Pivoting the handle of the faucet, purge the hot and cold water
for 30 seconds (g 4.1).
Etape 4
Ouvrir les alimentations d’eau.
Tout en pivotant la poignée du robinet, purger l’eau chaude et
froide pendant 30 secondes (g 4.1).
Step 5
Connect the hand sprayer hose to the output hose (g 5.1).
Install the weight on the hand sprayer hose at approximately
4” (10.2 cm) from the bottom of the loop (g 5.2).
Etape 5
Connecter le tuyau du vaporisateur au tuyau de sortie de
valve (g 5.1).
Installer le poids sur le tuyau du vaporisateur à environ 4”
(10.2cm) du bas de la boucle (g 5.2).

9
Step 6
Check the play and length of the hand sprayer hose you want
for proper usage (g 6.1). To do so, a quarter turn is required
to pull down the hand sprayer (g 6.2).
Reposition the weight will increase or decrease the length of
the hand sprayer hose.
Etape 6
Vérier le mouvement de va-et-vient et vérier que la
longueur du tuyau du vaporisateur permet une bonne
utilisation (g 6.1). Pour ce faire, tourner le vaporisateur
d’un quart de tour pour tirer celui-ci (g 6.2).
Changer la position du poids pour augmenter ou diminuer la
longueur désirée.
Step 7
If the hand sprayer does not t in correctly with the spout or
if the hand sprayer hose is jammed (g 7.1), reposition the
weight (see step 5).
Etape 7
Si le vaporisateur ne s’appuie pas correctement sur le bec ou
que le tuyau du vaporisateur coince (g 7.1), repositionner
le poids (voir étape 5).
Fig 6.1
Fig 7.1
Fig 8.1
Fig 6.2
Step 8
Turn on the water and look for leaks (g. 8.1)
If applicable, refer to the troubleshooting guide.
Your installation is now complete!
Etape 8
Activer l’eau et vérier s’il y a des fuites (g 8.1).
S’il y a lieu, se référer au guide de dépannage.
Votre installation est maintenant complétée!

10
Entretien et nettoyage
Pour éviter les bris et vous assurer d’un fonctionnement optimal,
il est nécessaire de suivre ces recommandations lors de l’entretien
de votre produit Kalia. Les dommages par un traitement
inapproprié ne sont pas couverts par la garantie Kalia.
- Rincer à l’eau propre et essuyer avec un chion de coton
doux ou une éponge. Ne jamais utiliser de matériel abrasif tel
que brosse ou éponge à récurer pour nettoyer les surfaces.
- Pour les souillures tenaces, utiliser un détergent liquide
doux tel que le liquide à vaisselle et de l’eau chaude. Ne pas
utiliser de nettoyant abrasif et acide.
- Lire attentivement l’étiquette du produit de nettoyage an
de vérier qu’il soit adéquat. Toujours essayer la solution
de nettoyage sur une surface moins apparente avant de
l’appliquer sur la totalité de la surface.
- Rincer complètement avec de l’eau immédiatement après
l’application du nettoyant.
- Un nettoyage régulier prévient l’accumulation de saleté et
souillures tenaces.
Maintenance and Cleaning
To avoid damage and optimize your product, you must
follow the below recommendations when maintaining your
Kalia product. Damages resulting from inappropriate
handling are not covered by the Kalia warranty.
- Rinse with clean water and dry with a soft cotton cloth or
sponge. Do not use anything abrasive such as a scouring
brush or sponge to clean the surfaces.
- For tough stains, use a gentle liquid detergent such as dish
soap and hot water. Do not use an abrasive and acidic
cleaner.
- Carefully read the label on the cleaning product to make
sure it is safe and appropriate. Always try the cleaning
solution on a less visible surface before applying it to the
rest.
- Completely rinse with water immediately after applying the
cleaner.
- Regular cleaning prevents the accumulation of dirt and
tough stains.

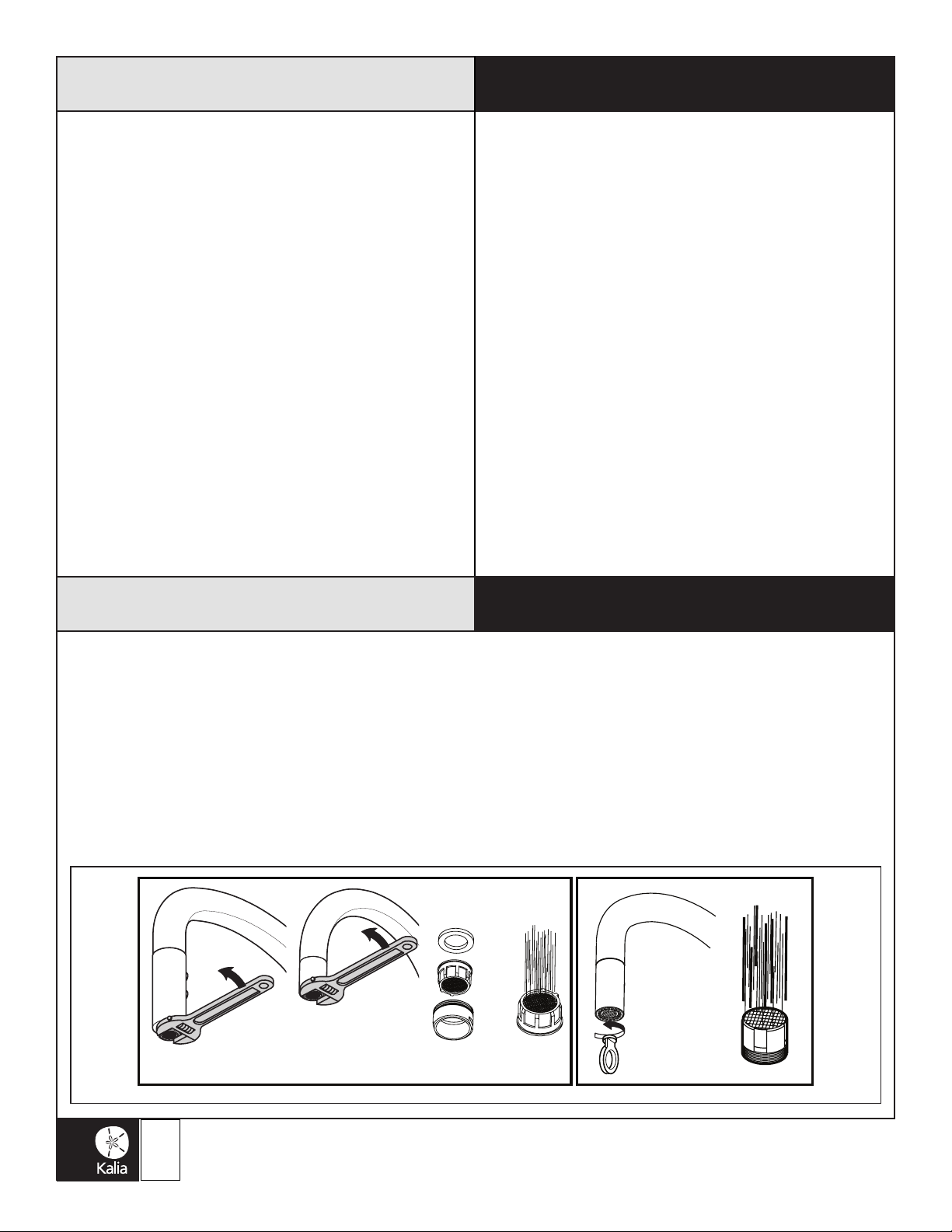

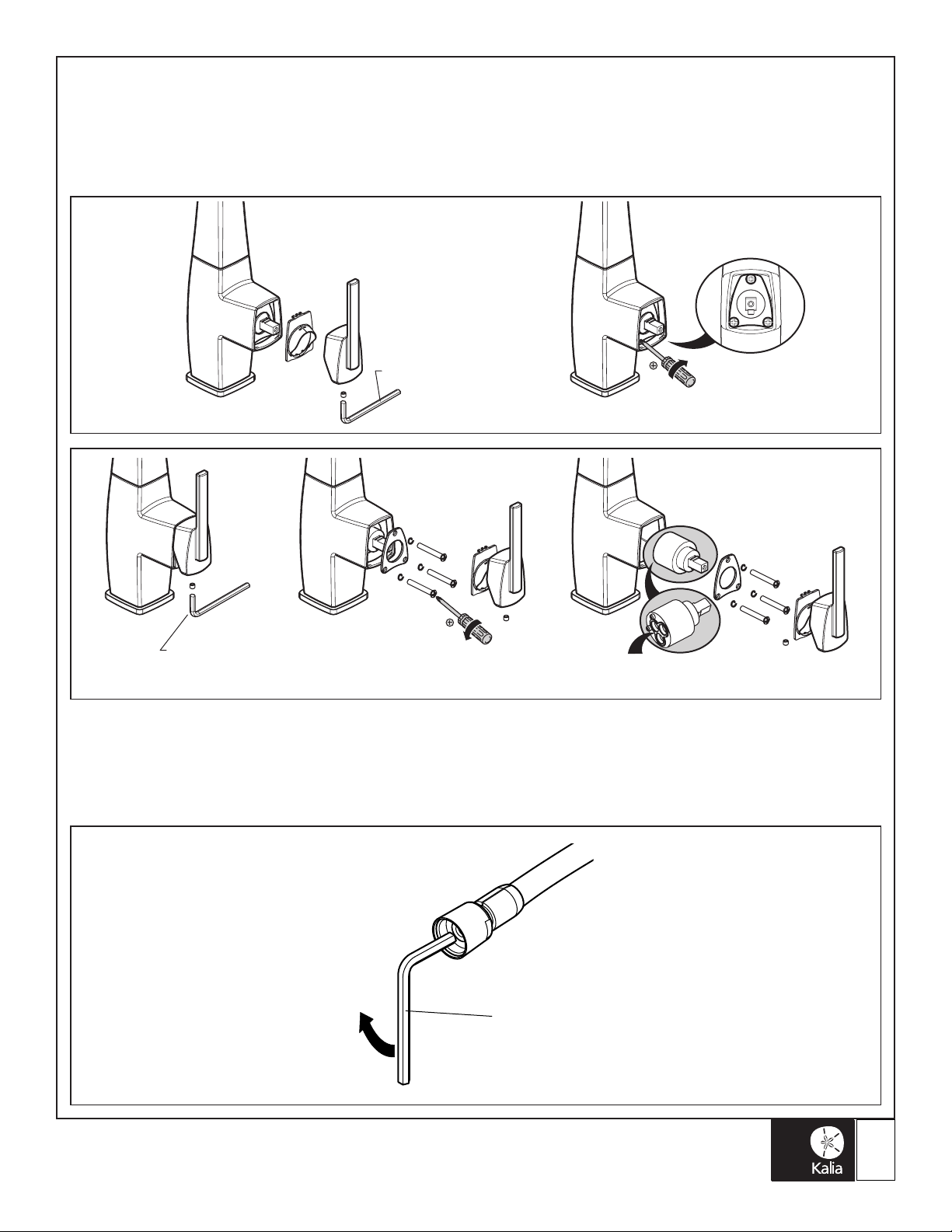

Guide de dépannage Troubleshooting Guide
Before any operation, turn o the water and turn the
faucet on to release the pressure if required.
Water ow is low or non-existent.
Aerator leaks or the jet coming from it are not
uniform.
Solutions:
- Make sure the water valve is fully opened.
- Make sure no hoses are pinched or twisted.
- Unscrew the aerator and check the rubber ring.
- Clean and rinse the aerator (g 9.1).
Avant toute intervention, couper l’alimentation d’eau et
ouvrir le robinet pour libérer la pression si nécessaire.
Le débit de l’eau est faible ou inexistant.
L’aérateur fuit ou la diusion du jet qui s’en écoule
n’est pas uniforme.
Solutions:
- Vérier si l’alimentation en eau est ouverte à pleine capacité.
- Vérier qu’aucun tuyau ne soit plié ou tordu.
- Dévisser l’aérateur et vérier le joint en caoutchouc.
- Nettoyer et rincer l’aérateur (g 9.1).
KF1036 KF1048 KF1275

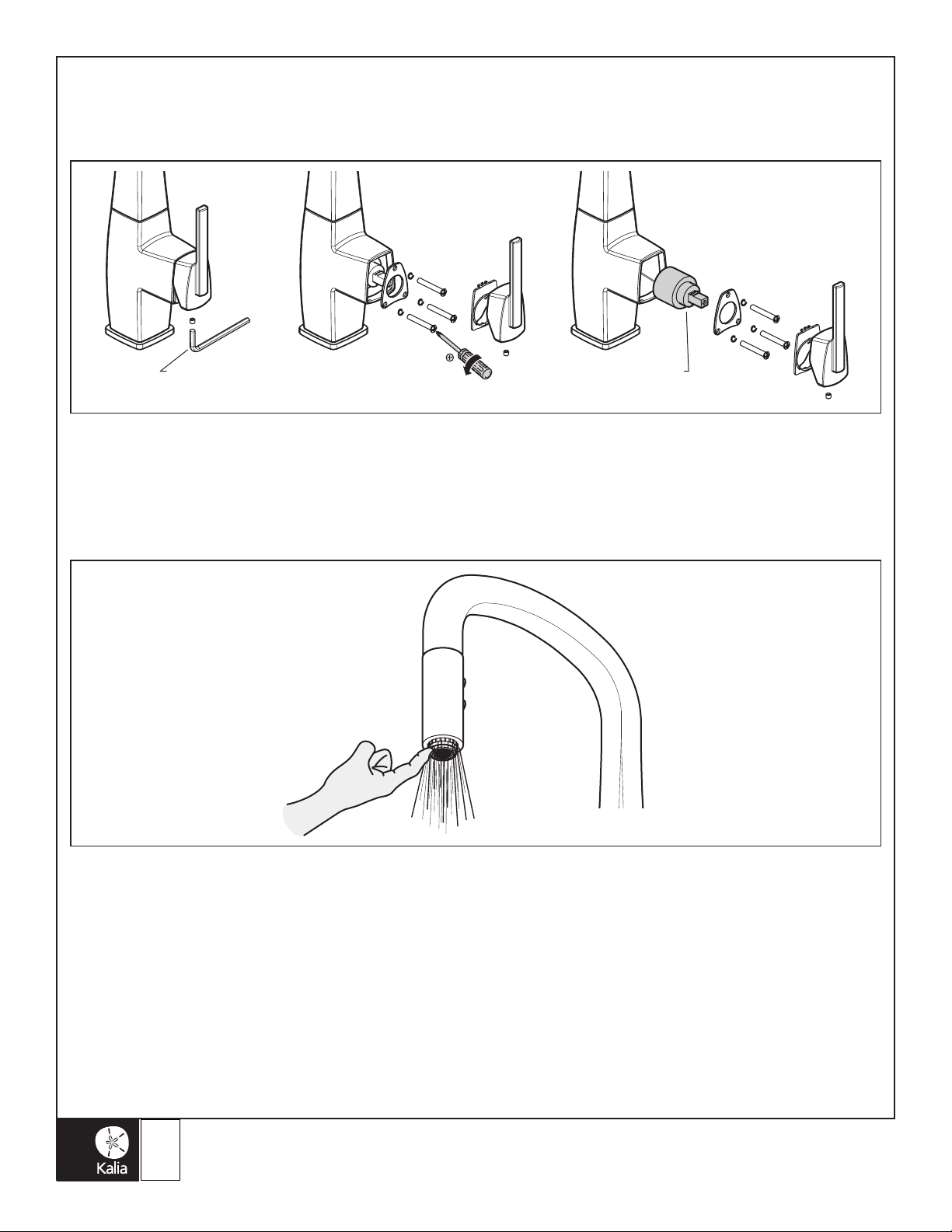

Fig. 9.1
