Kalia GRAFIK BF1290 Installation guide

Instructions d’installation - Garantie
Installation Instructions - Warranty
www.KaliaStyle.com
102678_RevI01/22
Conserver ce guide après l’installation car il contient des informations utiles pour le service et la garantie.
Keep these instructions after you have nished the installation, it contains useful information regarding service and warranty.
Numéro de série/Serial number
BF1411 - GRAFIKMC/TM
Robinet monotrou de lavabo/
Single Hole Lavatory Faucet
BF1290 - GRAFIKMC/TM
Robinet monotrou de lavabo avec drain à pression/
Single Hole Lavatory Faucet with push drain
BF1291 - GRAFIKMC/TM
Grand robinet monotrou de lavabo/
Tall Single Hole Lavatory Faucet

2
102678_RevI
Merci d’avoir choisi un produit Kalia et de faire conance à
notre entreprise.
Kalia a une philosophie d’aaires basée sur des valeurs
fondamentales dont l’innovation et l’excellence ainsi qu’un
service personnalisé adapté aux exigences d’aujourd’hui et
de demain. Nous sommes convaincus que ce produit saura
vous plaire et surpassera vos exigences en termes de abilité
et durabilité. Nous sommes là pour vous!
Dans ce guide vous trouverez toute l’information nécessaire
à l’installation et au bon fonctionnement de votre produit
Kalia.
Dans le but d’assurer une installation et une utilisation
optimales veuillez prendre quelques minutes pour étudier ce
guide.
En cas de problème d’installation ou de performance, veuillez
communiquer avec nous au numéro sans frais 1 877 GO KALIA
(1 877 465-2542) ou par courriel au [email protected].
Nous vous remercions encore une fois d’avoir choisi un
produit Kalia.
Merci d’avoir choisi Kalia!
Thank you for choosing a Kalia product and for placing
your trust in our company.
Kalia has a business philosophy based on solid core values
that are focused on providing innovation and excellence as
well as a personalized service designed to meet the changing
needs of today and tomorrow.
We are convinced that you will be fully satised with your
new Kalia product and that it will exceed your expectations
in terms of reliability and durability. At Kalia, we put our
expertise to work for you!
This guide contains all the information necessary for the
installation and proper use of your Kalia product. To ensure
the smooth installation and optimal use of your product, we
recommend to take a few moments to study the information
provided in this guide.
In the event that you should encounter a problem related
to the installation or the performance of this product, please
contact us at our toll-free line 1-877-GO KALIA
(1-877-465-2542) or by email at: [email protected].
Thank you once again for choosing Kalia.
Thank you for choosing Kalia!

3
102678_RevI
Renseignements importants
IMPORTANT
- Lire attentivement le présent guide avant l’installation.
- Assurez-vous d’avoir tous les outils et matériaux
nécessaires à l’installation.
- Avant l’installation, déballer le robinet et vérier que
toutes les pièces sont incluses et qu’elles sont en bon état
(voir schéma des pièces de rechange). Si un problème
survient, le signaler immédiatement au vendeur.
- Respecter tous les codes de plomberie et de bâtiment
locaux.
- Ne pas entreposer de produits nettoyants dans un espace
clos tel que sous un comptoir d’évier de cuisine ou la
vanité d’un lavabo de salle de bain. Les émanations
des produits nettoyants peuvent produire des eets
dévastateurs sur les appareils et les accessoires de
plomberie tel que les boyaux exibles. Ces produits
devraient être entreposés dans un endroit frais et aéré.
ATTENTION
- Faire très attention lors de la connexion de tous les tuyaux
an d’éviter les noeuds, vous risqueriez de limiter le débit
d’eau et d’endommager le robinet.
REMARQUE:
- Cette installation nécessite des raccords mâles
d’alimentation de 3/8” (9.5 mm).
- Avant de déballer le robinet, couvrir le drain de l’évier an
d’éviter de perdre des pièces.
- Vérier si les tubes d’arrivée d’eau et d’évacuation sont
endommagés. Remplacer si nécessaire.
- Lors de nouvelles installations, avant d’installer le robinet,
s’assurer d’avoir susamment d’espace de dégagement
pour une utilisation adéquate de la poignée du robinet.
- Lors d’un remplacement de robinet, couper les
alimentations d’eau. Après avoir coupé l’alimentation
d’eau, ouvrir le robinet pour libérer la pression d’eau.
Kalia se réserve le droit d’apporter toute modication au
design du produit et ceci sans préavis. Utiliser le manuel
d’installation fourni dans l’emballage.
Kalia n’est pas responsable des problèmes causés par une
installation non conforme aux directives énoncées dans le
présent guide.
Bonne installation!
Important Information
IMPORTANT
- Read this guide before proceeding with the installation.
- Make sure you have all the tools and materials needed for
installation.
- Before installing, take the faucet out of the packaging and
make sure all the parts are included and that they are in
good shape (see the service parts diagram). If there is a
problem, report it immediately to the seller.
- Respect all local plumbing and building codes.
- Do not store cleaning products in an enclosed space such
as under a kitchen sink counter or the vanity of a bathroom
sink. Emanation from cleaning products can have
devastating eects on plumbing xtures and accessories
such as exible hoses. These products should be stored in
a cool and ventilated space.
WARNING
- When connecting all the pipes, pay close attention so there
are no knots, this should limit water ow and damage the
faucet.
COMMENT:
- The installation will require 3/8” (9.5 mm) male
connectors.
- Before taking the faucet out of the packaging, cover the
drain of the sink so no parts are lost.
- Check to make sure the water intake and drainage pipes
are in good shape. Replace if necessary.
- For new constructions, before installing the faucet, make
sure there is sucient clearance to properly use the handle
of the faucet.
- When replacing a faucet, turn o the water. After turning
o the water, turn the faucet on to release the water
pressure.
Kalia reserves the right to make any changes to the design of
the product, without notice. Use the installation instruction
supplied with the product.
Kalia is not responsible for problems caused by an
installation not executed in accordance with the directions
given in this guide.
Good installation!

4
102678_RevI
20
21
5
8
16
17
18
19
15a
11a
4
3
2
1
14
13
22
23
24
25
26
27
28
29
30
31
Outil non inclu / Tool not included
BF1290 seulement /
BF1290 only
32
Outil inclu / Provided tool
33
12 35
ou/or
12 35
ou/or
34
20
21
5
8
16
17
18
19
9
10
15b
4
3
2
1
14
13
11b
32
Outil inclu / Provided tool
33
12 36
ou/or
34
37

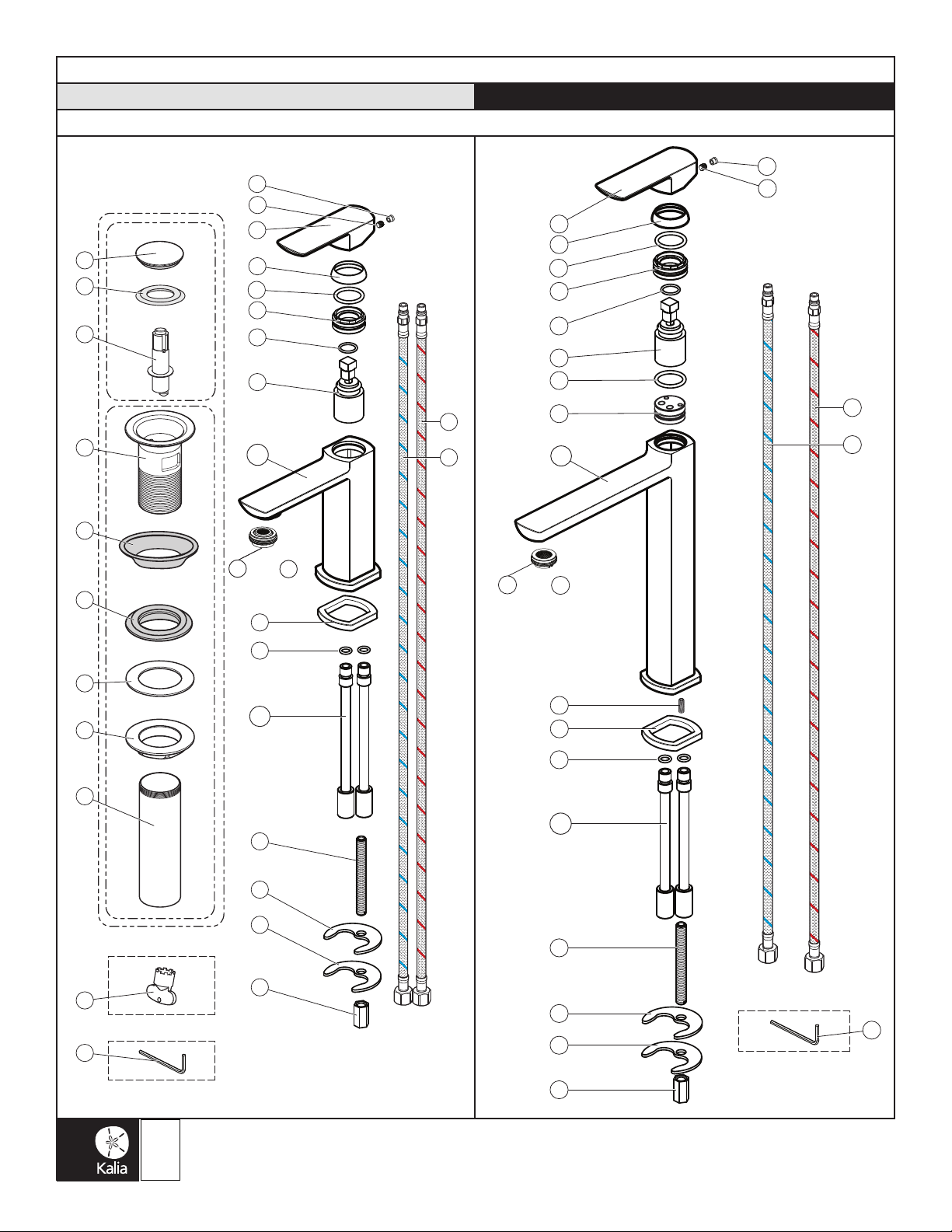

Schéma des pièces de rechange Service Parts Diagram
GRAFIK™
BF1411-BF1290 BF1291

5
102678_RevI
Liste des pièces de rechange Service Parts List
GRAFIK™ BF1411-BF1290-BF1291
Instruction Part list_Lavatory Faucets
* Grafik BF1290-BF1291 *
Assemblage/
Assembly
Sous-Assemblage/
Sub-assembly #Numéro de pièce/ Part Number Description Qté/Qty
-
-
1
103456
Capuchon de finition de la manette/
Decorative handle cap
1
-
-
2
102796
Vis de pression/
Set screw
1
-
-
3
104422-XXX *
Manette/
Handle
1
-
-
4
102952-XXX *
Anneau de finition/
Decorative cover
1
-
-
5
102953
Écrou de retenue/
Retainer nut
1
-
-
8
104423
Cartouche/
Cartridge
1
-
-
9
102956
Joint torique D20xD2.5/
O-ring D20xD2.5
1
-
-
10
102957
Base de la cartouche/
Cartridge base
1
-
-
11a
102958-XXX *
Bec du robinet BF1290/
Faucet spout BF1290
1
-
-
11b
102959-XXX *
Bec du robinet BF1291/
Faucet spout BF1291
1
-
-
12a
103202
Aérateur ajustable/
Aerator adjustable
1
-
-
12b
106756
Aérateur/
Aerator
1
-
-
13
102961
Joint d'étanchéité base du robinet/
Spout base gasket
1
-
-
14
102962
Joint torique D7xD1.8/
O-ring D7xD1.8
2
-
-
15a
102963
Tube d'alimentation BF1290/
Supply pipe BF1290
2
-
-
15b
102964
Tube d'alimentation BF1291/
Supply pipe BF1291
2
-
-
16
102965
Tige de fixation/
Mounting rod
1
-
-
17
102966
Joint d'étanchéité en C/
C-type rubber gaket
1
-
-
18
102967
Plaque de métal en C/
C-type metal plate
1
-
-
19
102968
Boulon de fixation/
Mounting nut
1
-
-
20
102969
Tuyau d'alimentation chaud/
Hot supply hose
1
-
-
21
102970
Tuyau d'alimentation froid/
Cold supply hose
1
1
1
22
102810-XXX *
Bouchon/
Stopper
1
23
102811
Joint torique du bouchon/
Stopper seal
1
24
102812
Mécanisme de pression/
Push mechanism
1
1
25
102813-XXX *
Base du drain/
Drain base
1
26
102814
Joint de caoutchouc/
Rubber gasket
1
27
102815
Joint de caoutchouc biseauté/
Beveled rubber gasket
1
28
102816
Joint torique D24xD2.5/
O-ring D24xD2.5
1
29
102817
Écrou/
Nut
1
30
102818-XXX *
About/
Tailpiece
1
-
-
31
102971
Clé d'aérateur/
Aerateur key
1
-
-
32
101630
Clé hexagonale Hex 2.5/
Allen Key Hex 2.5
1
33
103274
Joint torique D21xD1.5/
O-ring D21xD1.5
-
-
34
103275
Joint torique D16.5xD1.75/
O-ring D16.5xD1.75
1
-
-
35
103328
Aérateur ajustable Calgreen/
Adjustable Aerator Calgreen
1
-
-
36
103329
Aérateur Calgreen/
Aerator Calgreen
1
-
-
37
105767
Vis de pression/
Set screw
1
Grafik Mono Small BF1290 & Mono Tall BF1292
* XXX signifie que la couleur du fini doit être spécifiée/XXX means that the finish color must be specified
AC1327-XXX *
Ensemble bouchon et drain à pression avec trop-plein/Stopper and drain with overflow assembly
102775-XXX *
Ensemble pour bouchon de drain à pression/Stopper assembly for push drain
102774-XXX *
Ensemble drain à pression avec trop-pein/Push drain assembly with overflow
[ S:\1.KALIA\1._R&D\5.Guides_d'installation\_Instruction part list\Instruction Part list_Lavatory Faucets ]

6
102678_RevI
Step 1 - Spout Installation
Important: Turn o hot and cold water supplies before
begining.
Unscrew and remove the mounting nut, the C-type metal
plate and the C-type gasket.
Insert the supply hoses and the threaded tube through the
hole.
Sit and correctly align the faucet spout and secure the C-type
metal plate, the C-type gasket and the mounting nut (g. 1).
Étape 1 - Installation du robinet
Important : Couper l’alimentation en eau avant de débuter.
Dévisser et enlever l’écrou de montage, la plaque de métal
en C et le joint d’étanchéité en C.
Insérer les tuyaux d’alimentation et le tube leté dans le trou
prévu à cette n.
Déposer et aligner correctement le bec du robinet et xer
en remettant en position la plaque de métal en C et le joint
d’étanchéité en C et en vissant l’écrou de montage (g. 1).
Tournevis Phillips
Ruban d’étanchéité pour letage
Clé à molette
Phillips screwdriver
Thread sealant tape
Adjustable wrench
Outils et matériaux nécessaires Necessary Tools and Materials
g. 1

7
102678_RevI

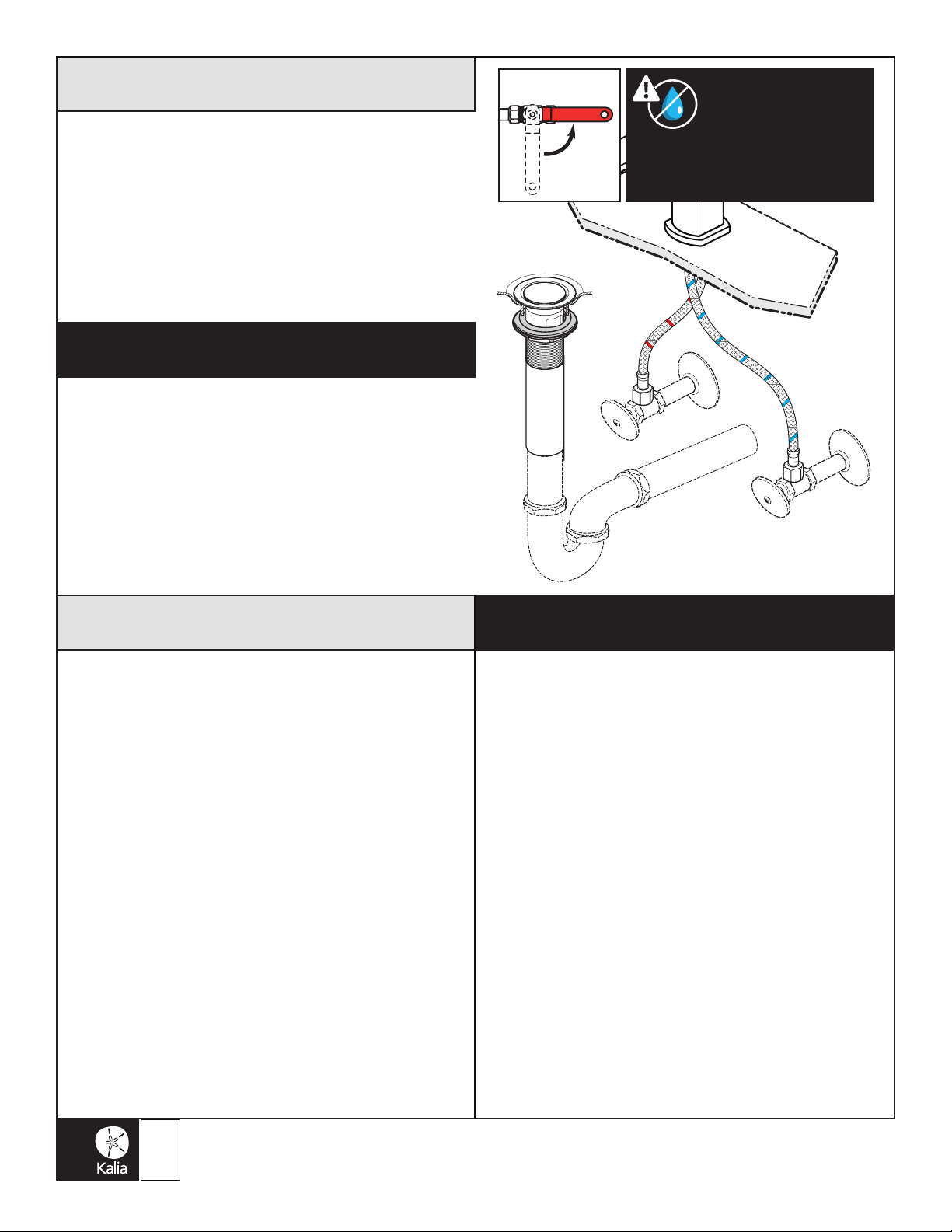

Step 3 - Water Supply Connection
Connect and rmly tighten the supply hoses of the faucet using
an adjustable wrench. The blue supply hose must be connected
to the cold male connection and the red one to the hot male
connection (g. 3).
Comment : if the faucet installation requires to coil the supply
hoses, maintain a 3” (76 mm) diameter loop (g. 3.1).
BF1290 only
Connect the drain tail piece to the evacuation line (g. 3).
Étape 3 - Raccordement du drain et
des tuyaux d’alimentation
Connecter et serrer fermement les tuyaux d’alimentation du
robinet à l’aide d’une clé à molette. Le tuyau identié d’une
bande bleu se connecte à l’arrivée d’eau froide et le rouge à
l’arrivée d’eau chaude (g. 3).
Remarque: si l’installation du robinet nécessite que les
tuyaux d’alimentation soient embobinés, maintenir une
boucle de 3” (76 mm) de diamètre (g. 3.1).
BF1290 seulement
Raccorder l’about du drain au tuyau d’évacuation (g. 3).
FROID
COLD
CHAUD
HOT
Bande bleue
Blue band
Bande rouge
Red band
3”
(76 mm)
Step 2 - Push Drain Installation
If you have BF1411-BF1291 faucet, go to step 3.
Take the drain pieces apart as shown (g. 2). Install the drain base
with the rubber gasket in the sink drain outlet. Install the beveled
rubber gasket and the gasket on the drain base and screw in the
nut. Do not completely screw at this moment.
Wrap tailpiece threads with thread sealant tape and screw it to the
drain base.
Étape 2 - Installation de la base du drain
Si vous avez un robinet BF1411-BF1291, passer directement à
l’étape 3.
Démonter le drain tel qu’illustré (g. 2). Installer la base du drain
avec le joint de caoutchouc sur le trou de l’évier. Insérer le joint de
caoutchouc biseauté et le joint sur la base du drain et visser l’écrou.
Ne pas visser complètement pour l’instant.
Couvrir les lets de l’about à l’aide de ruban d’étanchéité pour le
lage et visser à la base du drain.
g. 2
g. 3
g. 3.1

8
102678_RevI
Step 4 - Installation Checkout
Make sur the supply hoses are rmly screwed to the tap.
Turn on the water and look for leaks (g. 4).
If applicable, refer to the Troubleshooting section.
Your installation is now complete!
Étape 4 - Vérication de l’installation
Assurez-vous que les tuyaux d’alimentation sont bien visser
au robinet.
Activer l’eau et vérier s’il y a des fuites (g. 4).
S’il y a lieu, voir la section Guide de dépannage.
Votre installation est maintenant complétée!
IMPORTANT
Activer l’eau et vérifier s’il y a des
fuites au niveau des connexions.
S’il y a lieu, voir la section Guide
de dépannage./
Turn on the water and look for
leaks at the connections. If
applicable, refer to the
Troubleshooting section.
ENTRÉE D’EAU PRINCIPALE/
MAIN WATER VALVE
Ouvert
Open
g. 4
Entretien et nettoyage
Pour éviter les bris et vous assurer d’un fonctionnement
optimal, il est nécessaire de suivre ces recommandations
lors de l’entretien de votre produit Kalia. Les dommages
par un traitement inapproprié ne sont pas couverts par la
garantie Kalia.
- Rincer à l’eau propre et essuyer avec un chion de coton
doux ou une éponge. Ne jamais utiliser de matériel abrasif
tel que brosse ou éponge à récurer pour nettoyer les
surfaces.
- Pour les souillures tenaces, utiliser un détergent liquide
doux tel que le liquide à vaisselle et de l’eau chaude. Ne
pas utiliser de nettoyant abrasif et acide.
- Lire attentivement l’étiquette du produit de nettoyage an
de vérier qu’il soit adéquat. Toujours essayer la solution
de nettoyage sur une surface moins apparente avant de
l’appliquer sur la totalité de la surface.
- Rincer complètement avec de l’eau immédiatement après
l’application du nettoyant.
- Un nettoyage régulier prévient l’accumulation de saleté et
souillures tenaces.
Maintenance and Cleaning
To avoid damage and optimize your product, you must
follow the below recommendations when maintaining
your Kalia product. Damages resulting from
inappropriate handling are not covered by the Kalia
warranty.
- Rinse with clean water and dry with a soft cotton cloth or
sponge. Do not use anything abrasive such as a scouring
brush or sponge to clean the surfaces.
- For tough stains, use a gentle liquid detergent such as dish
soap and hot water. Do not use an abrasive and acidic
cleaner.
- Carefully read the label on the cleaning product to make
sure it is safe and appropriate. Always try the cleaning
solution on a less visible surface before applying it to the
rest.
- Completely rinse with water immediately after applying
the cleaner.
- Regular cleaning prevents the accumulation of dirt and
tough stains.

9
102678_RevI

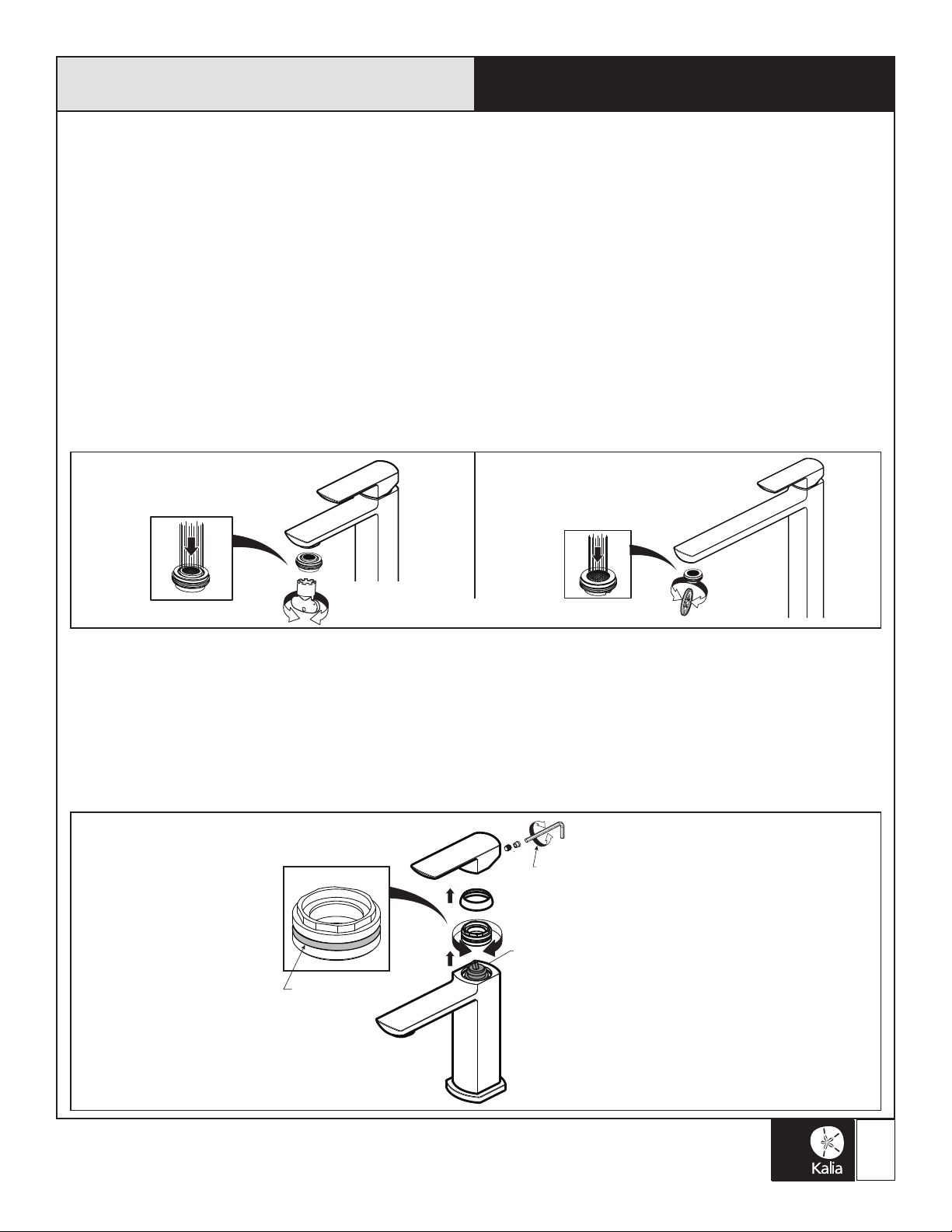

Guide de dépannage Troubleshooting Guide
Before any operation, turn o the water and turn the
faucet on to release the pressure if required.
Water ow is low or non-existent.
Solutions:
- Make sure the water valve is fully opened.
- Make sure no hoses are pinched or twisted.
- Unscrew the aerator using the aerator key (BF1290) or
a coin (BF1291) and rinse the aerator (g. 5).
Aerator leaks or the jet coming from it is not uniform.
Solution:
- Unscrew the aerator using the aerator key (BF1290) or a
coin (BF1291) and rinse the aerator (g. 5).
Avant toute intervention, couper l’alimentation d’eau et
ouvrir le robinet pour libérer la pression si nécessaire.
Le débit de l’eau est faible ou inexistant.
Solutions:
- Vérier si l’alimentation en eau est ouverte à pleine
capacité.
- Vérier qu’aucun tuyau ne soit plié ou tordu.
- Dévisser l’aérateur à l’aide de la clé d’aérateur (BF1290) ou
d’une pièce de monnaie (BF1291) et rincer l’aérateur (g. 5).
L’aérateur fuit ou la diusion du jet qui s’en écoule
n’est pas uniforme.
Solution :
- Dévisser l’aérateur à l’aide de la clé d’aérateur (BF1290) ou
d’une pièce de monnaie (BF1291) et rincer l’aérateur (g. 5).
Water leaks under the handle.
Solutions:
- Clean the cartridge o-rings A (g. 6.1).
- Replace the cartridge if damaged.
Water does not stop running completely.
Solution:
- Replace the cartridge if damaged.
Fuites d’eau sous la manette.
Solutions:
- Nettoyer les joints toriques A (g. 6.1).
- Changer la cartouche si elle est endommagée.
L’eau ne cèsse complètement de couler.
Solution :
- Changer la cartouche si elle est endommagée (g. 6.1).
Cartouche
Cartridge
Clé hexagonale 2.5 mm
2.5 mm Allen key
Joint torique (A)
O-ring (A)
BF1290 BF1291
g. 6.1
g. 5

10
102678_RevI
GARANTIE LIMITÉE
Kalia inc. ore la garantie limitée expresse suivante sur ses produits. Cette garantie s’adresse uniquement au propriétaire/utilisa-
teur original pour un usage personnel domestique et elle débute à la date d’achat du produit. La garantie n’est pas transférable au
propriétaire subséquent. Des restrictions additionnelles s’appliquent aux utilisations commerciales.
GARANTIE À VIE LIMITÉE POUR LES ROBINETS KALIA
Kalia inc. garantit à vie ses robinets contre tout défaut de matériel ou de fabrication dans des conditions normales d’utilisation et
d’entretien tant et aussi longtemps que l’acheteur/propriétaire possède sa résidence.
Kalia inc. procédera, à sa discrétion, à la réparation ou au remplacement de pièces, ou de produits trouvés défectueux pour un us-
age domestique normal pour lequel il a été conçu.
La présente garantie exclut tout dommage causé en tout ou en partie par des erreurs d’installation, abus d’usage, utilisation non-
conforme, négligence, accident, entretien non-conforme, produits abrasifs.
Kalia inc. n’est aucunement responsable pour tous frais de main-d’œuvre ou tous autres frais reliés à l’installation d’un produit, sa
réparation ou son remplacement ainsi que pour tout dommage ou incident, dépense, perte directe ou indirecte.
Dans tous les cas, Kalia inc., ne peut être tenue responsable de tout montant excédant le prix d’achat du produit qui a été déboursé
par le propriétaire/utilisateur, l’entrepreneur ou le constructeur.
RESTRICTIONS COMMERCIALES
En plus des conditions et restrictions mentionnées ci-dessus, la période de garantie relative à tout produit installé dans le cadre
d’une application commerciale est de un (1) an à compter de la date d’achat originale par le propriétaire/utilisateur, l’entrepreneur
ou le constructeur auprès d’un détaillant autorisé. Si le produit est utilisé en étalage, la période de garantie est d’un (1) an.
SERVICE
Pour se prévaloir du service en vertu de la présente garantie, veuillez communiquer avec Kalia inc., soit par l’entremise
de votre détaillant ou encore directement à nos bureaux à 1-877-GO-KALIA (1-877-465-2542) ou en écrivant à :
[email protected] ou à : Kalia inc., Service à la clientèle, 1355, 2e Rue, Sainte-Marie (Qc) Canada G6E 1G9. Assurez-vous
de pouvoir fournir toute l’information nécessaire concernant votre de mande soit : description du problème et du produit, numéro
de modèle, la couleur, le numéro de série, le ni, la date de l’achat, le nom du détaillant en plus de votre facture originale. Pour
toute autre information ou pour connaître un réparateur près de chez vous, n’hésitez pas à nous contacter.
Cette garantie est oerte exclusivement en lieu et place de toute autre garantie, y compris les garanties de qualité marchande
ou d’aptitude de produit pour une application particulière.
Ceci est la garantie originale écrite de Kalia inc.
Garantie

11
102678_RevI
Warranty
LIMITED WARRANTY
Kalia Inc. oers the following express limited warranty on its products. This warranty extend only to the original owner/end-
user for personal household use and are eective as of the date of purchase. The warranty is not transferable to subsequent
owners.Additional limitations may apply for commercial use.
LIFETIME LIMITED WARRANTY ON KALIA FAUCETS
Kalia Inc. guarantees all aspects of its faucets to be free of defects in material and workmanship for normal residential use for
as long as the original consumer-purchaser owns his or her home. If a defect is found during normal residential use, Kalia Inc.
may, at its sole discretion, elect to repair or provide a replacement part or product.
Damage to a product caused by accident, misuse, or abuse is not covered under this warranty. Improper care and cleaning
shall have the eect of rendering this warranty void. Kalia Inc. is not responsible for labor, installation or other incidental or
consequential expenses. Under no circumstances shall the liability of Kalia Inc. exceed the purchase price paid for a faucet by
the owner/end-user, contractor or builder.
COMMERCIAL LIMITATIONS
In addition to the previously mentioned conditions and limitations, the warranty period for products installed for commercial
applications, or used in commercial ventures, shall cover a period of one (1) year from the initial date of purchase by the owner/
end-user, contractor or builder from an authorized dealer. If the product is sold by Kalia Inc. as a display item, a one (1) year
warranty applies.
WARRANTY SERVICE
If you wish to make a claim under this warranty, you may contact Kalia through your Dealer or directly at 1-877-GO-KALIA
(1-877-465-2542) or again by writing to: [email protected] or to : Kalia Inc., Attn: Customer Service Dept., 1355 2nd
Street, Sainte-Marie QC G6E 1G9 Canada. Be sure to provide all pertinent information related to your claim, including a
complete description of the problem you are experiencing, the product name, product model number, color, nish, and nally the
date and the location where the product was purchased. Also include the product’s serial number or original receipt. For more
information or to obtain the name and address of the service and repair centre nearest you, call 1-877-GO-KALIA.
EXCEPT AS SET FORTH HEREIN, KALIA INC. PROVIDES NO OTHER WARRANTIES, EITHER EXPRESS OR
IMPLIED, INCLUDING IMPLIED WARRANTIES OF FITNESS AND MERCHANTABILITY FOR A PARTICULAR
PURPOSE OR COMPLIANCE WITH ANY CODE.
This is the exclusive written warranty of Kalia Inc.

Imprimé en Chine/Printed in China 102678_RevI
