Kalia BF1219 CITE Installation guide

Instructions d’installation - Garantie
Installation Instructions - Warranty
www.KaliaStyle.com
Conserver ce guide après l’installation car il contient des informations utiles pour le service et la garantie.
Keep these instructions after you have nished the installation, it contains useful information regarding service and warranty.
Numéro de série / Serial number
102206_Rev.A
BF1219 CITÉ™
Robinet 2 morceaux pour baignoire
2-Piece Deckmount Tub Filler
BF1220 CITÉ™
Robinet 2 morceaux haut pour baignoire
2-Piece Tall Deckmount Tub Filler
07/13
Histoires d’eauMC
Once upon a time... waterTM

2
102206_Rev.A
Merci d’avoir choisi un produit Kalia et de faire conance à
notre entreprise.
Kalia a une philosophie d’affaires basée sur des valeurs
fondamentales dont l’innovation et l’excellence ainsi qu’un
service personnalisé adapté aux exigences d’aujourd’hui et de
demain. Nous sommes convaincus que ce produit saura vous
plaire et surpassera vos exigences en termes de abilité et
durabilité. Nous sommes là pour vous!
Dans ce guide vous trouverez toute l’information nécessaire
à l’installation et au bon fonctionnement de votre produit
Kalia.
Dans le but d’assurer une installation et une utilisation
optimales veuillez prendre quelques minutes pour étudier ce
guide.
En cas de problème d’installation ou de performance, veuillez
communiquer avec nous au numéro sans frais 1 877 GO KALIA
(1-877-465-2542) ou par courriel au service@KaliaStyle.
com.
Nous vous remercions encore une fois d’avoir choisi un
produit Kalia.
Merci d’avoir choisi Kalia!
Thank you for choosing a Kalia product and for placing your
trust in our company.
Kalia has a business philosophy based on solid core values
that are focused on providing innovation and excellence as
well as a personalized service designed to meet the changing
needs of today and tomorrow.
We are convinced that you will be fully satised with your
new Kalia product and that it will exceed your expectations
in terms of reliability and durability. At Kalia, we put our
expertise to work for you!
This guide contains all the information necessary for the
installation and proper use of your Kalia product. To ensure
the smooth installation and optimal use of your product, we
recommend to take a few moments to study the information
provided in this guide.
In the event that you should encounter a problem related to the
installation or the performance of this product, please contact
us at our toll-free line 1 877 GO KALIA (1-877-465-2542) or
by email at: [email protected].
Thank you once again for choosing Kalia.
Thank you for choosing Kalia!

3
102206_Rev.A
Renseignements importants
IMPORTANT
- Lire attentivement le présent guide avant l’installation.
- Assurez-vous d’avoir tous les outils et matériaux nécessaires
à l’installation.
- Avant l’installation, déballer le robinet et vérier que toutes
les pièces sont incluses et qu’elles sont en bon état (voir
schéma des pièces de rechange). Si un problème survient,
le signaler immédiatement au vendeur.
- Respecter tous les codes de plomberie et de bâtiment
locaux.
ATTENTION
- Faire très attention lors de la connexion de tous les tuyaux
an d’éviter les noeuds, vous risqueriez de limiter le débit
d’eau et d’endommager le robinet.
REMARQUE:
- Cette installation nécessite des raccords d’alimentation
mâles de 1/2” (12.7 mm).
- Avant de déballer le robinet, couvrir le drain du bain an
d’éviter de perdre des pièces.
- Vérier si les tubes d’arrivée d’eau et d’évacuation sont
endommagés. Remplacer si nécessaire.
- Lors de nouvelles installations, avant d’installer le robinet,
s’assurer d’avoir sufsamment d’espace de dégagement
pour une utilisation adéquate de la manette du robinet.
- Lors d’un remplacement de robinet, couper les alimentations
d’eau. Après avoir coupé l’alimentation d’eau, ouvrir le
robinet pour libérer la pression d’eau.
Kalia se réserve le droit d’apporter toute modication au
design du produit et ceci sans préavis. Utiliser le manuel
d’installation fourni dans l’emballage.
Kalia n’est pas responsable des problèmes causés par une
installation non conforme aux directives énoncées dans le
présent guide.
Bonne installation!
Important Information
IMPORTANT
- Read this guide before proceeding with the installation.
- Make sure you have all the tools and materials needed for
installation.
- Before installing, take the faucet out of the packaging and
make sure all the parts are included and that they are in
good shape (see the service parts diagram). If there is a
problem, report it immediately to the seller.
- Respect all local plumbing and building codes.
WARNING
- When connecting all the pipes, pay close attention so there
are no knots, this should limit water ow and damage the
faucet.
COMMENT:
- The installation will require 1/2” (12.7mm) mâle
connectors.
- Before taking the faucet out of the packaging, cover the
drain of the bath so any parts will be lost.
- Check to make sure the water intake and drainage pipes are
in good shape. Replace if necessary.
- For new constructions, before installing the faucet, make
sure there is sufcient clearance to properly use the handle
of the faucet.
- When replacing a faucet, turn off the water. After turning off
the water, turn the faucet on to release the water pressure.
Kalia reserves the right to make any changes to the design
of the product, without notice. Use the installation instruction
supplied with the product.
Kalia is not responsible for problems caused by an installation
not executed in accordance with the directions given in this
guide.
Good installation!

4
102206_Rev.A
2
1
3
4
5
6
7
8
9
10
11
11
12
13
16
25
26
25
27
28
36
37
38
3433
6
29
30
31
10
17
18
19
21
20
22
23
24
15
35
32
CITÉ 2pcs TALL
BF1220-XXX*
Schéma des pièces de rechange Service Parts Diagram
CITÉ™ BF1219 & BF1220

5
102206_Rev.A
Liste des pièces de rechange Service Parts List
CITÉ™ BF1219 & BF1220
Instruction Part list_Faucets (2)
* Cité BF1219-BF1220 *
1
1 102249 1
2 102226 1
1
3 102252 1
4 101332-XXX* 1
5 101204 1
6 102248 1
- 7 102228 1
- 8 102229 1
- 9 102455 1
- 10 102456 4
1
11 102233 2
12 102250 1
37 102040 1
38 102246 1
- 13 102256 1
- 15 102236 1
- 16 102034-XXX * 1
- 17 102021-XXX * 1
- 18 102237 1
- 19 102033 1
- 20 102238 1
- 21 102239 1
- 22 102020-XXX* 1
- 23 102024-XXX * 1
- 24 102023 1
1
25 102251 1
26 102127-XXX* 1
1
25 102251 1
27 102026-XXX* 1
28 102253 1
6 102248 1
- 29 102242 1
- 30 102243 1
- 31 102031 1
- 32 102244 2
- 33 102039 1
- 34 102134 1
1
35 1
36 1
Capuchon de finition de la manette / Decorative handle cap
102227-XXX*
Ensemble base de douchette / Hand shower base assembly
Cité 2mcx BF1219-1220
Sous-Assemblage
Sub-assembly
102225-XXX *
Ensemble douchette / Hand shower assembly
Joint torique D42x1.5 / O-ring D42x1.5
Rondelle de métal D28.4xD50.2xD2 / Metal washer D28.4xD50.2xD2
Écrou de retenue / Retainer nut
Vis de montage / Mounting screw
Boyau de la douchette / Hand shower hose
Aérateur / Aerator
Vis M5x4 / Screw M5x4
Écrou de retenue de la cartouche / Cartridge retainer nut
Manette / Handle
Joint d'étanchéité du tuyau d'alimentation / Supply hose o-ring
Tuyau de sortie de valve (assemblage) / Output hose (assembly)
Joint torique D41xD2.1 / O-ring D41xD2.1
Joint torique D60x2 / O-ring D60x2
Extension de la cartouche / Cartridge extension
Cartouche / Cartridge
Bec du robinet / Faucet spout
Bouton du déviateur / Diverter button
Déviateur / Diverter
Joint torique D41xD2.1 / O-ring D41xD2.1
Rallonge / Step-up sleeve
Assise / Flange
Tube fileté / Thread pipe
* XXX signifie que la couleur du fini doit être spécifiée. / XXX means that the finish color must be specified.
Tuyau d'alimentation chaud (assemblage) / Hot supply hose (assembly)
Rondelle de caoutchouc D41xD60x1.65TH / Rubber washer D41xD60x1.65TH
Rondelle de métal D36.5xD65x3TH / Metal washer D36.5xD65x3TH
102232-XXX *
Ensemble boyau de douchette / Hand shower hose assembly
Douchette / Hand shower
#Numéro de pièce / Part
Number
Qté totale
Total qty
Joint torique D22.4xD2.65 / O-ring D22.4xD2.65
Base de la douchette / Hand shower base
Tube fileté / Thread pipe
Joint torique D60x2 / O-ring D60x2
Rondelle de caoutchouc D28.5xD45xD3 / Rubber washer D28.5xD45xD3
Description
Valve anti-retour et réducteur de débit /
Check valve and flow rate restrictor
Rondelle de caoutchouc 18.5x13.5x2 /
Rubber washer 18.5x13.5x2
Boîtier de la valve anti-retour /
Check valve housing
Valve anti-retour / Check valve
102245
Ensemble tuyau de sortie de valve / Output hose assembly
102241-XXX *
Ensemble assise / Flange assembly
102151-XXX *
Ensemble rallonge / Step-up sleeve assembly
Écrou de retenue / Retainer nut
Joint d'étanchéité du tuyau d'alimentation / Supply hose o-ring
Tuyau d'alimentation froid (assemblage) / Cold supply hose (assembly)
[ S:\1.KALIA\1._R&D\5.Guides_d'installation\2. Robinetterie de salle de bain\1. Robinetterie d'évier-bain\Instruction Part list_Faucets (2) ]

6
102206_Rev.A

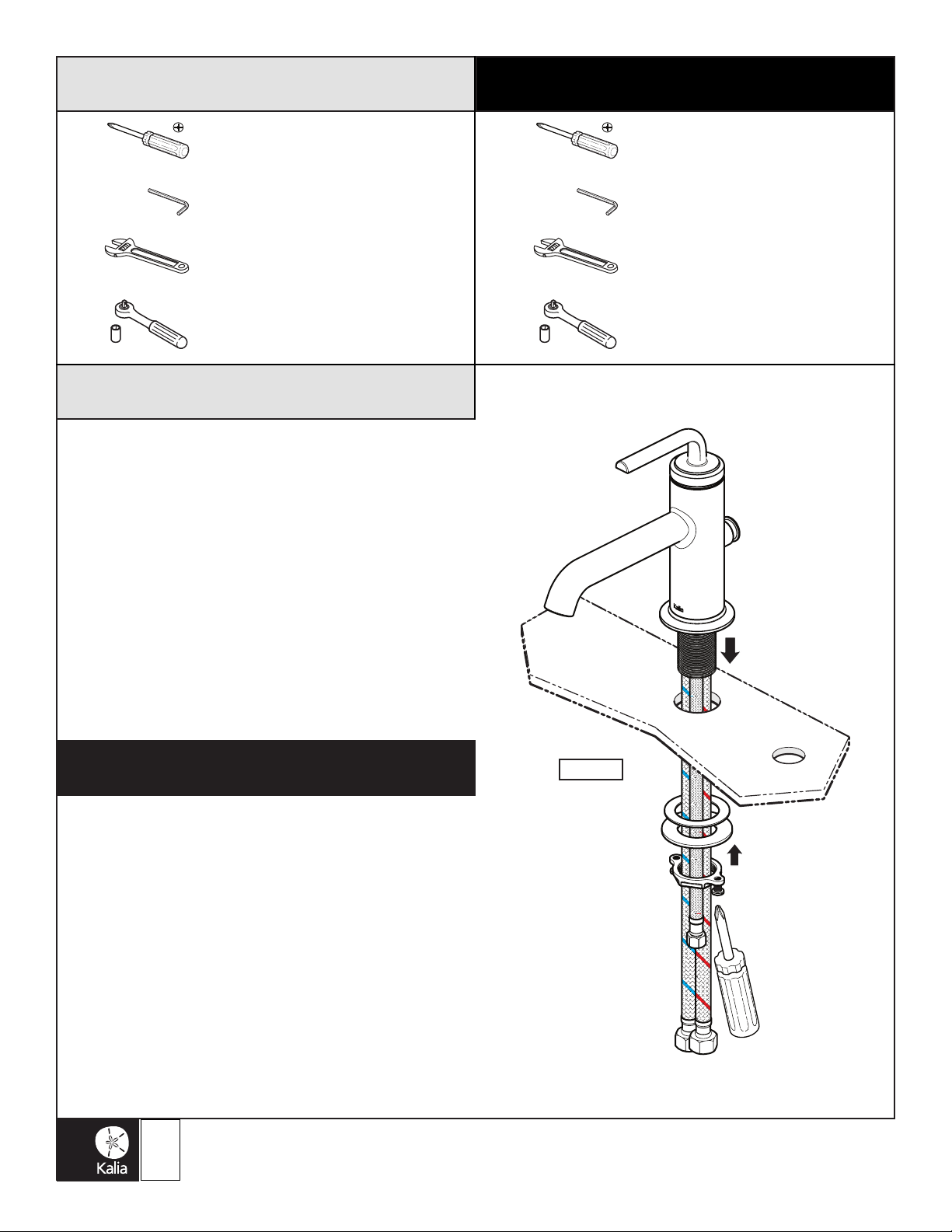

Step 1 - Spout Installation
Important: Turn off hot and cold water supplies before
begining.
Unscrew the retainer nut from the spout connector and
remove the metal and rubber washers.
Install the hoses and the faucet thread pipe through the hole
(g. 1).
Install the rubber and metal washers back on the handle body.
Center the faucet on the hole. Fix in position by screwing
the retainer nut and then tighten the retainer nut screws
(g. 1).
Etape 1 - Installation du robinet
Important : Couper l’alimentation en eau chaude et froide
avant de débuter.
Dévisser l’écrou de retenue, puis retirer la rondelle de métal et
la rondelle de caoutchouc.
Insérer les boyaux ainsi que le tube leté du robinet dans le trou
prévu à cette n (g. 1).
Remettre la rondelle de caoutchouc et la rondelle de métal
en position. Centrer le robinet sur le trou. Fixer en position en
vissant l’écrou de retenue et resserrer ensuite l’écrou à l’aide
des vis (g. 1).
Tournevis Phillips
Clés hexagonales 2.5mm
Clé à molette
Clé avec douille (32mm)
Phillips screwdriver
2.5mm Allen key
Adjustable wrench
Wrench and Hex Socket
(32 mm)
Outils et matériaux nécessaires Necessary Tools and Materials
Fig. 1

7
102206_Rev.A

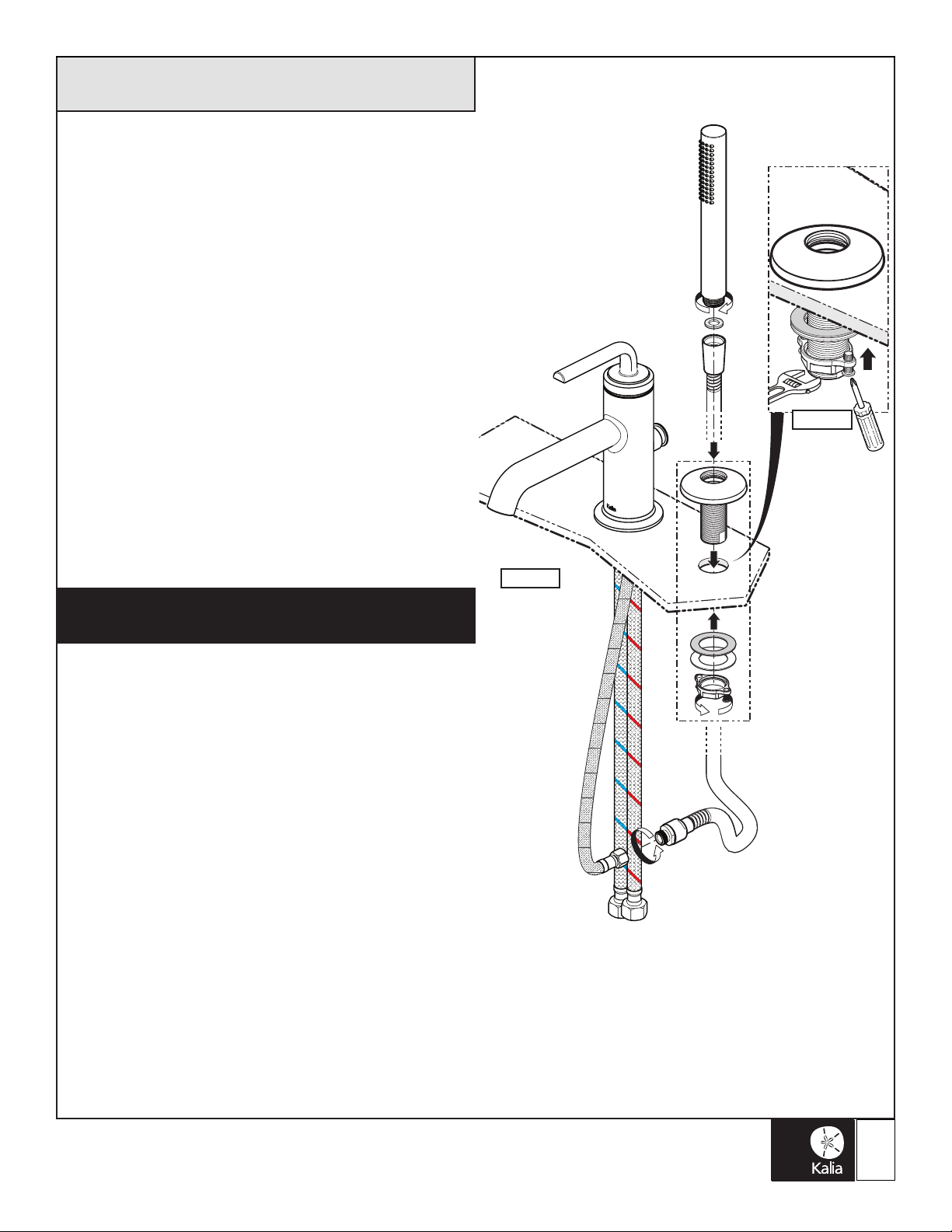

Step 2 - Hand Shower Installation
Unscrew the retainer nut and remove the washers from the
hand shower base.
Install the hand shower base threaded tube in the hole (g.
2). Correctly align the hand shower base and x in position
by screwing the retainer nut and washers on the threaded
tube. Tighten the retainer nut screws (g. 2.1).
Insert a rubber washer at each end of the hand shower
hose.
Insert the hand shower hose through the hand shower base
threaded tube by the top. Screw the hand shower to the
hose.
Insert a rubber washer in the check valve end and connect
the check valve to the coupling.
Connect the hand shower hose to the check valve hose.
Etape 2 - Installation de la douchette
Dévisser l’écrou de retenue et enlever les rondelles de la
base de la douchette.
Insérer le tube leté de la base de la douchette dans le trou
prévu à cette n (g. 2). Aligner correctement la base de la
douchette et xer en position en vissant les rondelles et l’écrou
de retenue. Resserrer l’écrou à l’aide des vis (g. 2.1).
Insérer une rondelle de caoutchouc à chaque extrémité du boyau
de la douchette.
Passer le boyau de la douchette dans le tube de la base de la
douchette par le dessus du bain. Visser la douchette à l’extrémité
du boyau.
Insérer une rondelle de caoutchouc à l’extrémité de la valve
anti-retour et visser la valve anti-retour à l’union.
Visser l’extrémité du boyau de la douchette au boyau raccordé
à la valve anti-retour.
Fig. 2
Fig. 2.1

8
102206_Rev.A
Step 3 - Water Supplies
Connection
Connect and rmly tighten the supply hoses of the faucet
using an adjustable wrench. The blue supply hose must be
connected to the cold male connection and the red one to the
hot male connection (g. 3).
Comment: if the faucet installation requires to coil the supply
hoses, maintain a minimum of 3” (76 mm) diameter loop.
Etape 3 - Raccordement
des conduites d’eau
Connecter et serrer fermement les tuyaux d’alimentation du
robinet à l’aide d’une clé à molette. Le tuyau identié d’une
bande bleu se connecte à l’arrivée d’eau froide et le rouge à
l’arrivée d’eau chaude (g. 3).
Remarque : si l’installation du robinet nécessite que les
tuyaux d’alimentation soient embobinés, maintenir une
boucle minimum de 3” (76 mm) de diamètre.
CHAUD
HOT
Fig. 3
FROID
COLD
Bleue
Blue
Rouge
Red
Step 4 - Installation Checkout
Turn on the water and look for leaks (g. 4).
Make sure the hand shower works properly by pulling on
the diverter knob (g. 4).
If applicable, refer to the Troubleshooting Guide section.
Your installation is now complete!
Etape 4 - Vérication de l’installation
Activer l’eau et vérier s’il y a des fuites (g. 4).
Vérier le fonctionnement de la douchette en soulevant et
en abaissant le bouton du déviateur (g. 4).
S’il y a lieu, voir la section Guide de dépannage.
Votre installation est maintenant complétée!
Fig. 4

9
102206_Rev.A
Entretien et nettoyage
Pour éviter les bris et vous assurer d’un fonctionnement optimal,
il est nécessaire de suivre ces recommandations lors de l’entretien
de votre produit Kalia. Les dommages par un traitement
inapproprié ne sont pas couverts par la garantie Kalia.
- Rincer à l’eau propre et essuyer avec un chiffon de coton
doux ou une éponge. Ne jamais utiliser de matériel abrasif tel
que brosse ou éponge à récurer pour nettoyer les surfaces.
- Pour les souillures tenaces, utiliser un détergent liquide
doux tel que le liquide à vaisselle et de l’eau chaude. Ne pas
utiliser de nettoyant abrasif et acide.
- Lire attentivement l’étiquette du produit de nettoyage an
de vérier qu’il soit adéquat. Toujours essayer la solution
de nettoyage sur une surface moins apparente avant de
l’appliquer sur la totalité de la surface.
- Rincer complètement avec de l’eau immédiatement après
l’application du nettoyant.
- Un nettoyage régulier prévient l’accumulation de saleté et
souillures tenaces.
Maintenance and Cleaning
To avoid damage and optimize your product, you must
follow the below recommendations when maintaining your
Kalia product. Damages resulting from inappropriate
handling are not covered by the Kalia warranty.
- Rinse with clean water and dry with a soft cotton cloth or
sponge. Do not use anything abrasive such as a scouring
brush or sponge to clean the surfaces.
- For tough stains, use a gentle liquid detergent such as dish
soap and hot water. Do not use an abrasive and acidic
cleaner.
- Carefully read the label on the cleaning product to make
sure it is safe and appropriate. Always try the cleaning
solution on a less visible surface before applying it to the
rest.
- Completely rinse with water immediately after applying the
cleaner.
- Regular cleaning prevents the accumulation of dirt and
tough stains.

10
102206_Rev.A

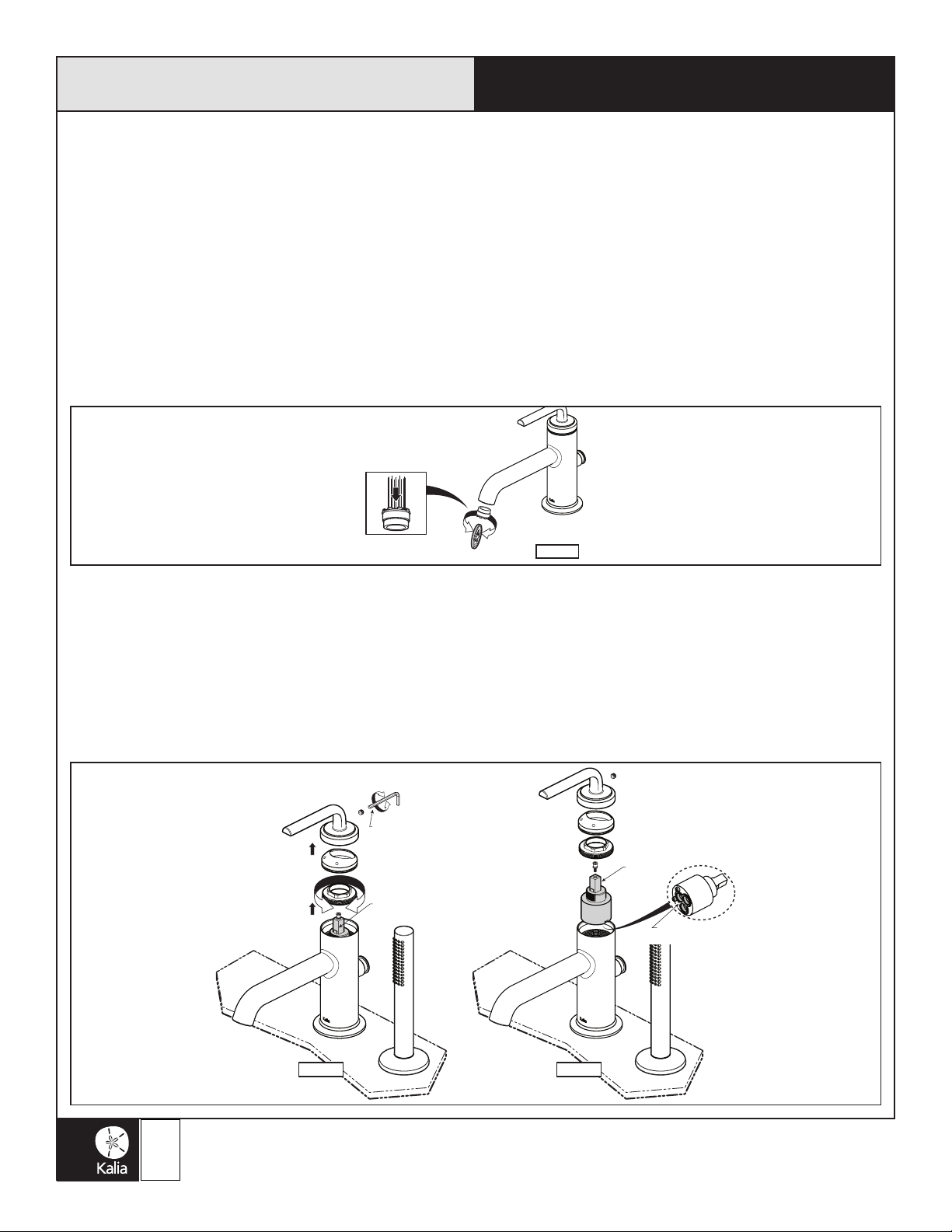

Guide de dépannage Troubleshooting Guide
Before any operation, turn off the water and turn the
faucet on to release the pressure if required.
Water ow is low or non-existent.
Solutions:
- Make sure the water valve is fully opened.
- Make sure no hoses are pinched or twisted.
- Unscrew the aerator using a coin and rinse the aerator (g.
5).
Aerator leaks or the jet coming from it is not
uniform.
Solution:
- Unscrew the aerator using a coin and rinse the aerator (g.
5).
Avant toute intervention, couper l’alimentation d’eau et
ouvrir le robinet pour libérer la pression si nécessaire.
Le débit de l’eau est faible ou inexistant.
Solutions:
- Vérier si l’alimentation en eau est ouverte à pleine capacité.
- Vérier qu’aucun tuyau ne soit plié ou tordu.
- Dévisser l’aérateur à l’aide d’une pièce de monnaie et rincer
l’aérateur (g. 5).
L’aérateur fuit ou la diffusion du jet qui s’en écoule
n’est pas uniforme.
Solution :
- Dévisser l’aérateur à l’aide d’une pièce de monnaie et rincer
l’aérateur (g. 5).
Fig. 5
Water leaks under the handle or on counter.
Solutions:
- Tighten the retainer nut using 32mm socket (g. 6.1).
- Clean the cartridge o-rings or replace the cartridge if
damaged (g. 6.2).
Water does not stop running completely.
Solution:
- Clean the cartridge o-rings or replace the cartridge if
damaged (g. 6.2).
Fuites d’eau sous la manette ou le comptoir.
Solutions:
- Serrer la cartouche à l’aide d’une douille 32mm (g. 6.1).
- Nettoyer les joints toriques de la cartouche ou changer la
cartouche si elle est endommagée (g. 6.2).
L’eau ne cèsse complètement de couler.
Solution :
- Nettoyer les joints toriques de la cartouche ou changer la
cartouche si elle est endommagée (g. 6.2).
Cartouche
Cartridge
Cartouche
Cartridge
Clé hexagonale 2.5 mm
2.5 mm Allen key
Fig. 6.1 Fig. 6.2
Joints toriques
Cartridge o-rings

11
102206_Rev.A
Water is not directed to the hand shower when the
diverter is activated.
Solutions:
- Remove the diverter, clean or replace the diverter seal
(g. 7.1 and g. 7.2).
L’eau n’est pas déviée vers la douchette lorsque le
déviateur est activé.
Solutions:
- Démonter le déviateur, nettoyer ou remplacer le joint du
déviateur (g. 7.1 et g. 7.2).
Fig. 7.1 Fig. 7.2

12
102206_Rev.A
GARANTIE LIMITÉE
Kalia inc. offre la garantie limitée expresse suivante sur ses produits. Cette garantie s’adresse uniquement au propriétaire/utilisateur
original pour un usage personnel domestique et elle débute à la date d’achat du produit. La garantie n’est pas transférable au
propriétaire subséquent. Des restrictions additionnelles s’appliquent aux utilisations commerciales.
GARANTIE À VIE LIMITÉE POUR LES ROBINETS KALIA
Kalia inc. garantit à vie ses robinets contre tout défaut de matériel ou de fabrication dans des conditions normales d’utilisation et
d’entretien tant et aussi longtemps que l’acheteur/propriétaire possède sa résidence.
Kalia inc. procédera, à sa discrétion, à la réparation ou au remplacement de pièces, ou de produits trouvés défectueux pour un
usage domestique normal pour lequel il a été conçu.
La présente garantie exclut tout dommage causé en tout ou en partie par des erreurs d’installation, abus d’usage, utilisation non-
conforme, négligence, accident, entretien non-conforme, produits abrasifs.
Kalia inc. n’est aucunement responsable pour tous frais de main-d’œuvre ou tous autres frais reliés à l’installation d’un produit, sa
réparation ou son remplacement ainsi que pour tout dommage ou incident, dépense, perte directe ou indirecte.
Dans tous les cas, Kalia inc., ne peut être tenue responsable de tout montant excédant le prix d’achat du produit qui a été déboursé
par le propriétaire/utilisateur, l’entrepreneur ou le constructeur.
RESTRICTIONS COMMERCIALES
En plus des conditions et restrictions mentionnées ci-dessus, la période de garantie relative à tout produit installé dans le cadre
d’une application commerciale est de un (1) an à compter de la date d’achat originale par le propriétaire/utilisateur, l’entrepreneur
ou le constructeur auprès d’un détaillant autorisé. Si le produit est utilisé en étalage, la période de garantie est d’un (1) an.
SERVICE
Pour se prévaloir du service en vertu de la présente garantie, veuillez communiquer avec Kalia inc., soit par l’entremise de votre
détaillant ou encore directement à nos bureaux à 1-877-GO-KALIA (1-877-465-2542) ou en écrivant à : service@KaliaStyle.
com ou à : Kalia inc., Service à la clientèle, 1355, 2ième Rue, Sainte-Marie (Qc) Canada G6E 1G9. Assurez-vous de pouvoir
fournir toute l’information nécessaire concernant votre demande soit : description du problème et du produit, numéro de modèle,
la couleur, le numéro de série, le ni, la date de l’achat, le nom du détaillant en plus de votre facture originale. Pour toute autre
information ou pour connaître un réparateur près de chez vous, n’hésitez pas à nous contacter.
Cette garantie est offerte exclusivement en lieu et place de toute autre garantie, y compris les garanties de qualité marchande
ou d’aptitude de produit pour une application particulière.
Ceci est la garantie originale écrite de Kalia inc.
Garantie

13
102206_Rev.A
Warranty
LIMITED WARRANTY
Kalia Inc. offers the following express limited warranty on its products. This warranty extend only to the original owner/end-user
for personal household use and are effective as of the date of purchase. The warranty is not transferable to subsequent owners.
Additional limitations may apply for commercial use.
LIFETIME LIMITED WARRANTY ON KALIA FAUCETS
Kalia Inc. guarantees all aspects of its faucets to be free of defects in material and workmanship for normal residential use for as
long as the original consumer-purchaser owns his or her home. If a defect is found during normal residential use, Kalia Inc. may,
at its sole discretion, elect to repair or provide a replacement part or product.
Damage to a product caused by accident, misuse, or abuse is not covered under this warranty. Improper care and cleaning shall have
the effect of rendering this warranty void. Kalia Inc. is not responsible for labor, installation or other incidental or consequential
expenses. Under no circumstances shall the liability of Kalia Inc. exceed the purchase price paid for a faucet by the owner/end-
user, contractor or builder.
COMMERCIAL LIMITATIONS
In addition to the previously mentioned conditions and limitations, the warranty period for products installed for commercial
applications, or used in commercial ventures, shall cover a period of one (1) year from the initial date of purchase by the owner/
end-user, contractor or builder from an authorized dealer. If the product is sold by Kalia Inc. as a display item, a one (1) year
warranty applies.
WARRANTY SERVICE
If you wish to make a claim under this warranty, you may contact Kalia through your Dealer or directly at 1-877-GO-KALIA
(1-877-465-2542) or again by writing to: [email protected] or to : Kalia Inc., Attn: Customer Service Dept., 1355 2nd
Street, Sainte-Marie QC G6E 1G9 Canada. Be sure to provide all pertinent information related to your claim, including a complete
description of the problem you are experiencing, the product name, product model number, color, nish, and nally the date and
the location where the product was purchased. Also include the product’s serial number or original receipt. For more information
or to obtain the name and address of the service and repair centre nearest you, call 1-877-GO-KALIA.
EXCEPT AS SET FORTH HEREIN, KALIA INC. PROVIDES NO OTHER WARRANTIES, EITHER EXPRESS OR
IMPLIED, INCLUDING IMPLIED WARRANTIES OF FITNESS AND MERCHANTABILITY FOR A PARTICULAR
PURPOSE OR COMPLIANCE WITH ANY CODE.
This is the exclusive written warranty of Kalia Inc.

14
102206_Rev.A
Notes

15
102206_Rev.A
Notes

Kalia inc.
1355, 2e Rue
Sainte-Marie (Québec)
Canada G6E 1G9
t. 1-418-387-9090
1 877 GO KALIA (1-877-465-2542)
f. 1-418-387-9089
www.KaliaStyle.com
Imprimé au Canada / Printed in Canada 102206_Rev.A
