Kalia KONTOUR BF1287 Installation guide

Instructions d’installation - Garantie
Installation Instructions - Warranty
www.KaliaStyle.com
Conserver ce guide après l’installation car il contient des informations utiles pour le service et la garantie.
Keep these instructions after you have nished the installation, it contains useful information regarding service and warranty.
Numéro de série / Serial number
102693_RevA
BF1287 KONTOUR™
Robinet 2 morceaux pour baignoire
2-Piece Deckmount Tub Filler
01/22
Histoires d’eauMC
Once upon a time... waterTM

2
102693_RevA
Merci d’avoir choisi un produit Kalia et de faire conance à
notre entreprise.
Kalia a une philosophie d’affaires basée sur des valeurs
fondamentales dont l’innovation et l’excellence ainsi qu’un
service personnalisé adapté aux exigences d’aujourd’hui et de
demain. Nous sommes convaincus que ce produit saura vous
plaire et surpassera vos exigences en termes de abilité et
durabilité. Nous sommes là pour vous!
Dans ce guide vous trouverez toute l’information nécessaire
à l’installation et au bon fonctionnement de votre produit
Kalia.
Dans le but d’assurer une installation et une utilisation
optimales veuillez prendre quelques minutes pour étudier ce
guide.
En cas de problème d’installation ou de performance, veuillez
communiquer avec nous au numéro sans frais 1 877 GO KALIA
(1-877-465-2542) ou par courriel au service@KaliaStyle.
com.
Nous vous remercions encore une fois d’avoir choisi un
produit Kalia.
Merci d’avoir choisi Kalia!
Thank you for choosing a Kalia product and for placing your
trust in our company.
Kalia has a business philosophy based on solid core values
that are focused on providing innovation and excellence as
well as a personalized service designed to meet the changing
needs of today and tomorrow.
We are convinced that you will be fully satised with your
new Kalia product and that it will exceed your expectations
in terms of reliability and durability. At Kalia, we put our
expertise to work for you!
This guide contains all the information necessary for the
installation and proper use of your Kalia product. To ensure
the smooth installation and optimal use of your product, we
recommend to take a few moments to study the information
provided in this guide.
In the event that you should encounter a problem related to the
installation or the performance of this product, please contact
us at our toll-free line 1 877 GO KALIA (1-877-465-2542) or
by email at: [email protected].
Thank you once again for choosing Kalia.
Thank you for choosing Kalia!

3
102693_RevA
Renseignements importants
IMPORTANT
- Lire attentivement le présent guide avant l’installation.
- Assurez-vous d’avoir tous les outils et matériaux nécessaires
à l’installation.
- Avant l’installation, déballer le robinet et vérier que toutes
les pièces sont incluses et qu’elles sont en bon état (voir
schéma des pièces de rechange). Si un problème survient,
le signaler immédiatement au vendeur.
- Respecter tous les codes de plomberie et de bâtiment
locaux.
ATTENTION
- Faire très attention lors de la connexion de tous les tuyaux
an d’éviter les noeuds, vous risqueriez de limiter le débit
d’eau et d’endommager le robinet.
REMARQUE:
- Cette installation nécessite des raccords d’alimentation
mâles de 1/2” (12.7 mm).
- Avant de déballer le robinet, couvrir le drain du bain an
d’éviter de perdre des pièces.
- Vérier si les tubes d’arrivée d’eau et d’évacuation sont
endommagés. Remplacer si nécessaire.
- Lors de nouvelles installations, avant d’installer le robinet,
s’assurer d’avoir sufsamment d’espace de dégagement
pour une utilisation adéquate de la manette du robinet.
- Lors d’un remplacement de robinet, couper les alimentations
d’eau. Après avoir coupé l’alimentation d’eau, ouvrir le
robinet pour libérer la pression d’eau.
Kalia se réserve le droit d’apporter toute modication au
design du produit et ceci sans préavis. Utiliser le manuel
d’installation fourni dans l’emballage.
Kalia n’est pas responsable des problèmes causés par une
installation non conforme aux directives énoncées dans le
présent guide.
Bonne installation!
Important Information
IMPORTANT
- Read this guide before proceeding with the installation.
- Make sure you have all the tools and materials needed for
installation.
- Before installing, take the faucet out of the packaging and
make sure all the parts are included and that they are in
good shape (see the service parts diagram). If there is a
problem, report it immediately to the seller.
- Respect all local plumbing and building codes.
WARNING
- When connecting all the pipes, pay close attention so there
are no knots, this should limit water ow and damage the
faucet.
COMMENT:
- The installation will require 1/2” (12.7mm) mâle
connectors.
- Before taking the faucet out of the packaging, cover the
drain of the bath so any parts will be lost.
- Check to make sure the water intake and drainage pipes are
in good shape. Replace if necessary.
- For new constructions, before installing the faucet, make
sure there is sufcient clearance to properly use the handle
of the faucet.
- When replacing a faucet, turn off the water. After turning off
the water, turn the faucet on to release the water pressure.
Kalia reserves the right to make any changes to the design
of the product, without notice. Use the installation instruction
supplied with the product.
Kalia is not responsible for problems caused by an installation
not executed in accordance with the directions given in this
guide.
Good installation!

4
102693_RevA
34
3231
33
30
1
23
24
12
12
13
14
15
2
3
4
5
6
27
28
29
7
8
9
10
11
21
22
20
19
18
7
8
9
10
11
6
26
25
16
17
12

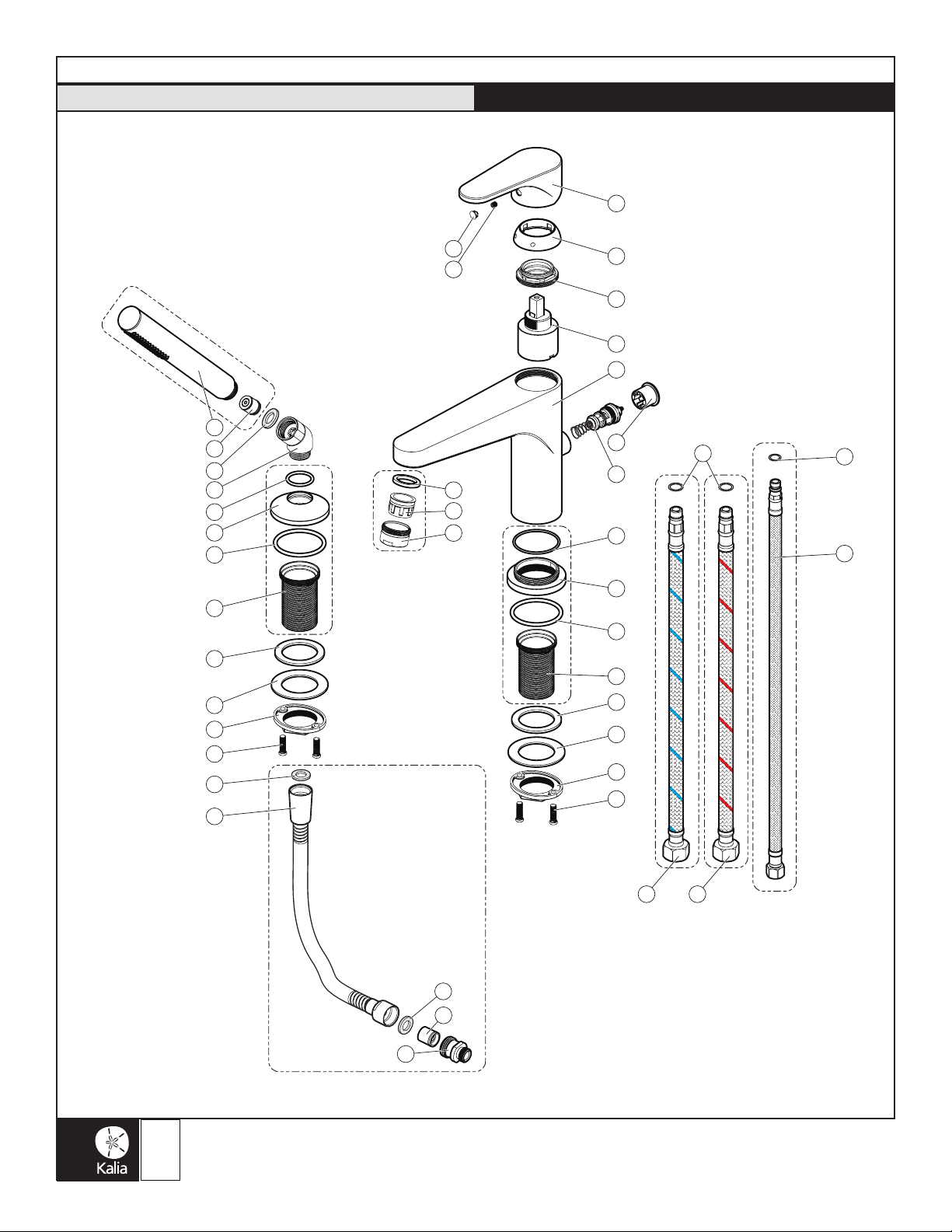

Schéma des pièces de rechange Service Parts Diagram
KONTOUR™ BF1287

5
102693_RevA
Liste des pièces de rechange Service Parts List
KONTOUR™ BF1287
Instruction Part list_Faucets.xlsx
*Kontour BF1287 *
1
1 102249 Douchette / Hand shower 1
2 102226
Valve anti-retour et réducteur de débit /
Check valve and flow rate restrictor
1
- 3 102708-XXX* Coude 45° pour douchette / 45° hand shower elbow 1
- 12 102233
Rondelle de caoutchouc 18.5x13.5x2 /
Rubber washer 18.5x13.5x2
1
1
4 102252 Joint torique D22.4xD2.65 / O-ring D22.4xD2.65 1
5 102710-XXX* Base de la douchette / Hand shower base 1
6 102711 Joint torique D45x3.5 / O-ring D45x3.5 1
7 102712 Tube fileté / Thread pipe 1
- 8 102704 Rondelle de caoutchouc D35.5xD49xD2.5 / Rubber washer D35.5xD49xD2.5 2
- 9 102705 Rondelle de métal D36xD56xD2 / Metal washer D36xD56xD2 2
- 10 102706 Écrou de retenue / Retainer nut 2
- 11 102707 Vis de montage / Mounting screw 4
1
12 102233
Rondelle de caoutchouc 18.5x13.5x2 /
Rubber washer 18.5x13.5x2
2
13 Boyau de la douchette / Hand shower hose 1
14 102040
Boîtier de la valve anti-retour /
Check valve housing
1
15 102246 Valve anti-retour / Check valve 1
- 16 102703-XXX* Capuchon / Plug button 1
- 17 102407 Vis M5x5 / Screw M5x5 1
- 18 102695-XXX* Manette / Handle 1
- 19 102696-XXX* Capuchon de finition de la manette / Decorative handle cap 1
- 20 102697 Écrou de retenue de la cartouche / Cartridge retainer nut 1
- 21 102239 Cartouche / Cartridge 1
- 22 102698-XXX* Bec du robinet / Faucet spout 1
- 23 102024-XXX * Bouton du déviateur / Diverter button 1
- 24 102023 Déviateur / Diverter 1
1
25 102714 Joint torique D42.5xD2 / O-ring D42.5xD2 1
26 102715-XXX* Assise / Flange 1
6 102711 Joint torique D45x3.5 / O-ring D45x3.5 1
7 102712 Tube fileté / Thread pipe 1
1
27 102700 Rondelle de l'aérateur / Aerator rubber gasket 1
28 102701 Aérateur / Aerator 1
29 102702-XXX* Anneau de l'aérateur / Aerator ring 1
- 30 102244 Joint d'étanchéité du tuyau d'alimentation / Supply hose o-ring 2
- 31 102039 Tuyau d'alimentation froid (assemblage) / Cold supply hose (assembly) 1
- 32 102134 Tuyau d'alimentation chaud (assemblage) / Hot supply hose (assembly) 1
1
33 102254 Joint d'étanchéité du tuyau d'alimentation / Supply hose o-ring 1
34 102255 Tuyau de sortie de valve (assemblage) / Output hose (assembly) 1
* XXX signifie que la couleur du fini doit être spécifiée. / XXX means that the finish color must be specified.
Qté totale
Total qty
Ensemble douchette / Hand shower assembly
Ensemble base de douchette / Hand shower base assembly
Ensemble boyau de douchette / Hand shower hose assembly
Ensemble assise / Flange assembly
Ensemble tuyau de sortie de valve / Output hose assembly
Ensemble d'aérateur / Aerator assembly
Sous-Assemblage /
Sub-assembly
Kontour 2mcx BF1287
Description
Numéro de pièce /
Part Number
#
102245
102225-XXX *
102709-XXX*
102232-XXX *
102713-XXX*
102699-XXX*
[ S:\1.KALIA\1._R&D\5.Guides_d'installation\2. Robinetterie de salle de bain\1. Robinetterie d'évier-bain\Instruction Part list_Faucets.xlsx ]

6
102693_RevA

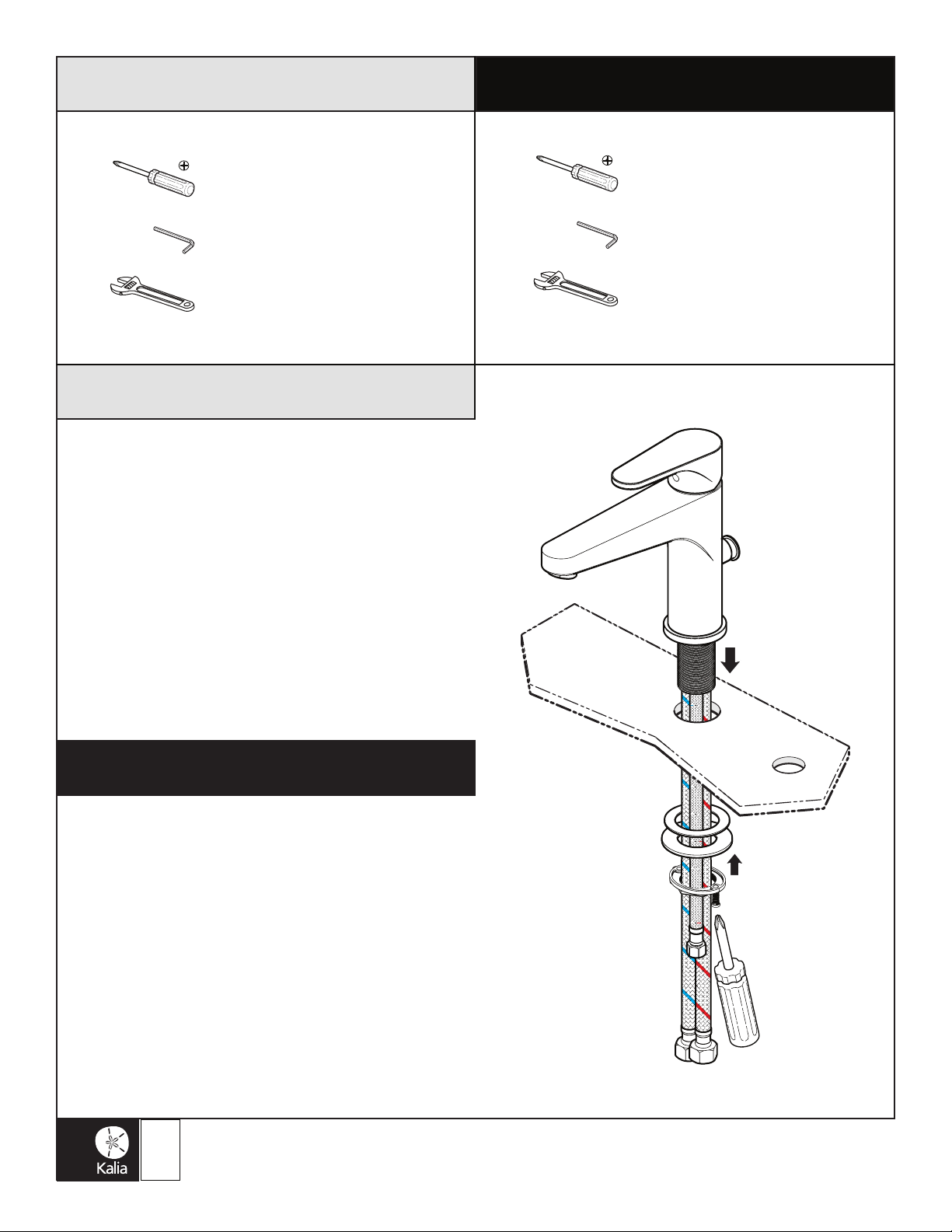

Step 1 - Spout Installation
Important: Turn off hot and cold water supplies before
begining.
Unscrew the retainer nut from the spout connector and
remove the metal and rubber washers.
Install the hoses and the faucet thread pipe through the hole
(g. 1).
Install the rubber and metal washers back on the handle body.
Center the faucet on the hole. Fix in position by screwing
the retainer nut and then tighten the retainer nut screws
(g. 1).
Etape 1 - Installation du robinet
Important : Couper l’alimentation en eau chaude et froide
avant de débuter.
Dévisser l’écrou de retenue, puis retirer la rondelle de métal et
la rondelle de caoutchouc.
Insérer les boyaux ainsi que le tube leté du robinet dans le trou
prévu à cette n (g. 1).
Remettre la rondelle de caoutchouc et la rondelle de métal
en position. Centrer le robinet sur le trou. Fixer en position en
vissant l’écrou de retenue et resserrer ensuite l’écrou à l’aide
des vis (g. 1).
Tournevis Phillips
Clés hexagonales 2.5mm
Clé à molette
Phillips screwdriver
2.5mm Allen key
Adjustable wrench
Outils et matériaux nécessaires Necessary Tools and Materials
g. 1

7
102693_RevA

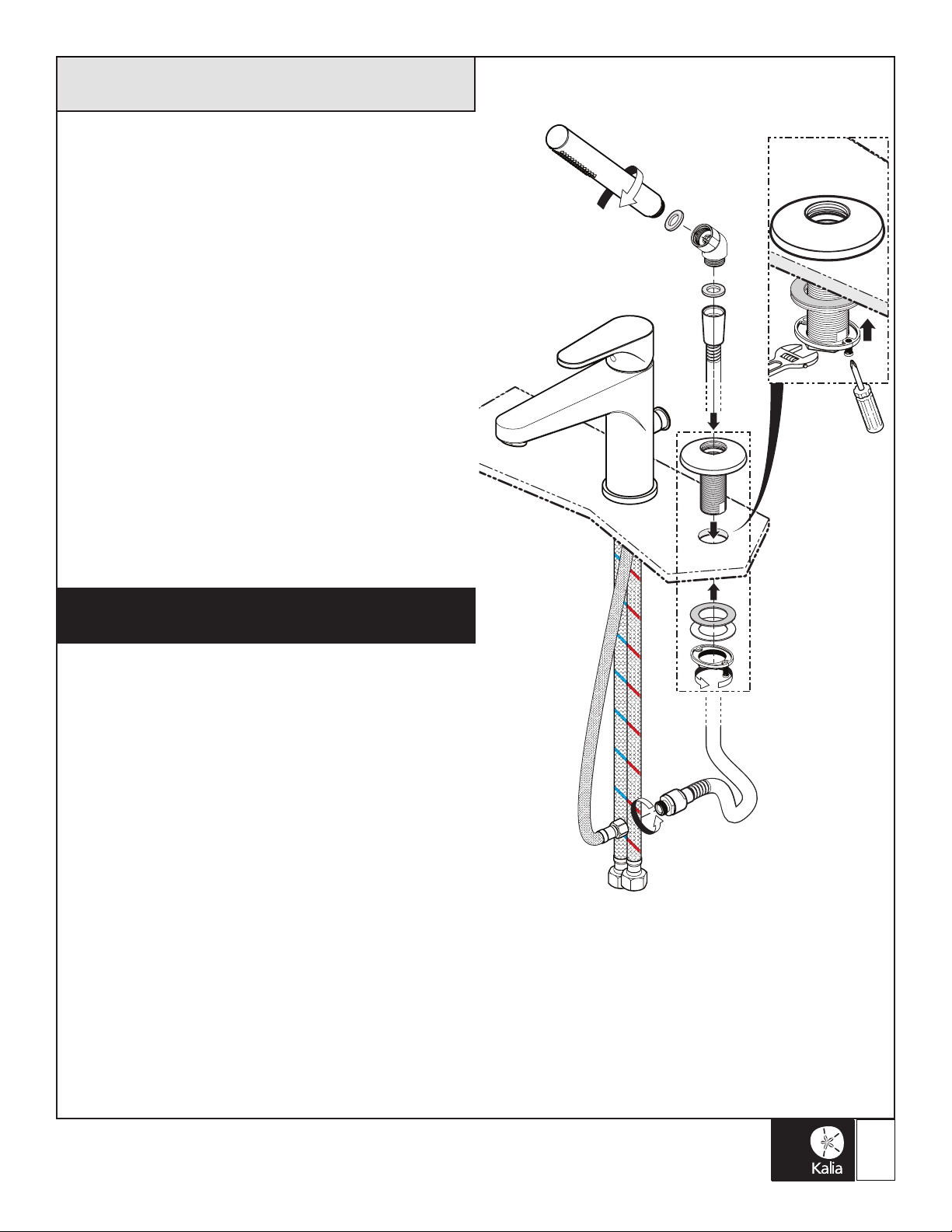

Step 2 - Hand Shower Installation
Unscrew the retainer nut and remove the washers from the
hand shower base.
Install the hand shower base threaded tube in the hole (g.
2.1). Correctly align the hand shower base and x in position
by screwing the retainer nut and washers on the threaded
tube. Tighten the retainer nut screws (g. 2.2).
Insert a rubber washer at the hand shower end of the hand
shower hose.
Insert the hand shower hose through the hand shower base
threaded tube by the top. Screw the 45º hand shower elbow
to the hose and nally the hand shower.
Connect the hand shower hose to the check valve hose.
Etape 2 - Installation de la douchette
Dévisser l’écrou de retenue et enlever les rondelles de la
base de la douchette.
Insérer le tube leté de la base de la douchette dans le trou
prévu à cette n (g. 2.1). Aligner correctement la base de la
douchette et xer en position en vissant les rondelles et l’écrou
de retenue. Resserrer l’écrou à l’aide des vis (g. 2.2).
Insérer une rondelle de caoutchouc à l’extrémité du boyau de
la douchette.
Passer le boyau de la douchette dans le tube de la base de la
douchette par le dessus du bain. Visser le coude 45º pour la
douchette à l’extrémité du boyau. Visser ensuite la douchette.
Visser l’extrémité du boyau de la douchette au boyau raccordé
à la valve anti-retour.
g. 2.1
g. 2.2

8
102693_RevA
Step 3 - Water Supplies
Connection
Connect and rmly tighten the supply hoses of the faucet
using an adjustable wrench. The blue supply hose must be
connected to the cold male connection and the red one to the
hot male connection (g. 3).
Comment: if the faucet installation requires to coil the supply
hoses, maintain a minimum of 3” (76 mm) diameter loop.
Etape 3 - Raccordement
des conduites d’eau
Connecter et serrer fermement les tuyaux d’alimentation du
robinet à l’aide d’une clé à molette. Le tuyau identié d’une
bande bleu se connecte à l’arrivée d’eau froide et le rouge à
l’arrivée d’eau chaude (g. 3).
Remarque : si l’installation du robinet nécessite que les
tuyaux d’alimentation soient embobinés, maintenir une
boucle minimum de 3” (76 mm) de diamètre.
CHAUD
HOT
FROID
COLD
Bleue
Blue
Rouge
Red
Step 4 - Installation Checkout
Turn on the water and look for leaks (g. 4).
Make sure the hand shower works properly by pulling on
the diverter knob (g. 4).
If applicable, refer to the Troubleshooting Guide section.
Your installation is now complete!
Etape 4 - Vérication de l’installation
Activer l’eau et vérier s’il y a des fuites (g. 4).
Vérier le fonctionnement de la douchette en soulevant et
en abaissant le bouton du déviateur (g. 4).
S’il y a lieu, voir la section Guide de dépannage.
Votre installation est maintenant complétée!
IMPORTANT
Activer l’eau et vérifier s’il y a des
fuites au niveau des connexions.
S’il y a lieu, voir la section
Guide
de dépannage./
Turn on the water and look for leaks
at the connections. If applicable, refer
to the
Troubleshooting section.
ENTRÉE D’EAU PRINCIPALE/
MAIN WATER VALVE
Ouvert
Open
g. 4
g. 3

9
102693_RevA
Pour éviter les bris et vous assurer d’un fonctionnement optimal,
il est nécessaire de suivre ces recommandations lors de l’entretien
de votre produit Kalia. Les dommages par un traitement
inapproprié ne sont pas couverts par la garantie Kalia.
- Rincer à l’eau propre et essuyer avec un chiffon de coton
doux ou une éponge. Ne jamais utiliser de matériel abrasif tel
que brosse ou éponge à récurer pour nettoyer les surfaces.
- Pour les souillures tenaces, utiliser un détergent liquide
doux tel que le liquide à vaisselle et de l’eau chaude. Ne pas
utiliser de nettoyant abrasif et acide.
- Lire attentivement l’étiquette du produit de nettoyage an
de vérier qu’il soit adéquat. Toujours essayer la solution
de nettoyage sur une surface moins apparente avant de
l’appliquer sur la totalité de la surface.
- Rincer complètement avec de l’eau immédiatement après
l’application du nettoyant.
- Un nettoyage régulier prévient l’accumulation de saleté et
souillures tenaces.
To avoid damage and optimize your product, you must
follow the below recommendations when maintaining your
Kalia product. Damages resulting from inappropriate
handling are not covered by the Kalia warranty.
- Rinse with clean water and dry with a soft cotton cloth or
sponge. Do not use anything abrasive such as a scouring
brush or sponge to clean the surfaces.
- For tough stains, use a gentle liquid detergent such as dish
soap and hot water. Do not use an abrasive and acidic
cleaner.
- Carefully read the label on the cleaning product to make
sure it is safe and appropriate. Always try the cleaning
solution on a less visible surface before applying it to the
rest.
- Completely rinse with water immediately after applying the
cleaner.
- Regular cleaning prevents the accumulation of dirt and
tough stains.
Entretien et nettoyage Maintenance and Cleaning

10
102693_RevA
Guide de dépannage Troubleshooting Guide
Before any operation, turn off the water and turn the
faucet on to release the pressure if required.
Water ow is low or non-existent.
Solutions:
- Make sure the water valve is fully opened.
- Make sure no hoses are pinched or twisted.

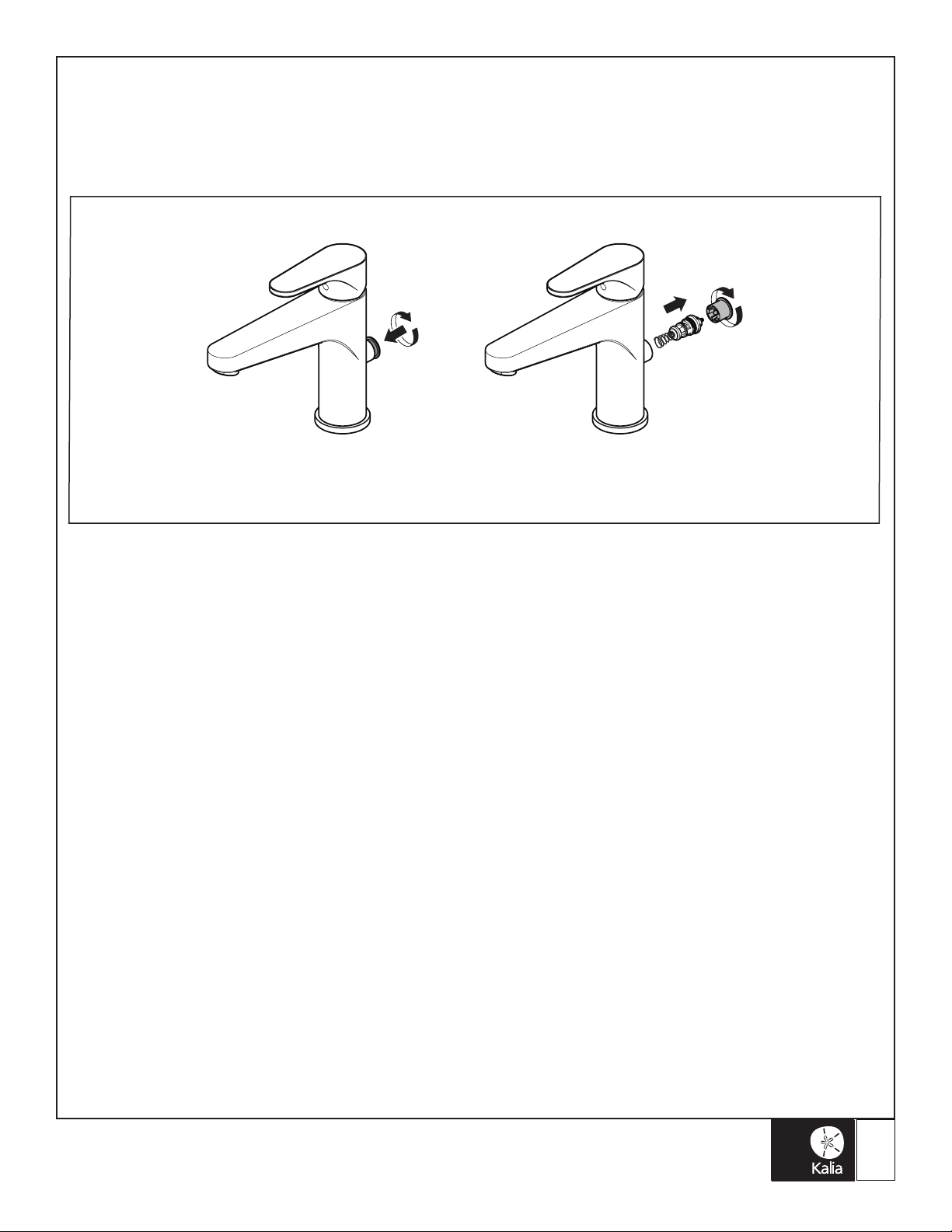

- Unscrew the aerator using an adjustable wrench and rinse
the aerator (g. 5).
Aerator leaks or the jet coming from it is not
uniform.
Solution:
- Unscrew the aerator using an adjustable wrench and rinse
the aerator (g. 5).
Avant toute intervention, couper l’alimentation d’eau et
ouvrir le robinet pour libérer la pression si nécessaire.
Le débit de l’eau est faible ou inexistant.
Solutions:
- Vérier si l’alimentation en eau est ouverte à pleine capacité.
- Vérier qu’aucun tuyau ne soit plié ou tordu.
- Dévisser l’aérateur à l’aide d’une clé à molette et rincer
l’aérateur (g. 5).
L’aérateur fuit ou la diffusion du jet qui s’en écoule
n’est pas uniforme.
Solution :
- Dévisser l’aérateur à l’aide d’une clé à molette et rincer
l’aérateur (g. 5).
Water leaks under the handle or on counter.
Solutions:
- Tighten the retainer nut using 32mm socket (g. 6.1).
- Clean the cartridge o-rings or replace the cartridge if
damaged (g. 6.2).
Water does not stop running completely.
Solution:
- Clean the cartridge o-rings or replace the cartridge if
damaged (g. 6.2).
Fuites d’eau sous la manette ou le comptoir.
Solutions:
- Serrer la cartouche à l’aide d’une douille 32mm (g. 6.1).
- Nettoyer les joints toriques de la cartouche ou changer la
cartouche si elle est endommagée (g. 6.2).
L’eau ne cèsse complètement de couler.
Solution :
- Nettoyer les joints toriques de la cartouche ou changer la
cartouche si elle est endommagée (g. 6.2).
Clé hexagonale 2.5 mm
2.5 mm Allen key
Joints toriques
Cartridge o-rings
Cartouche
Cartridge
Cartouche
Cartridge
g. 6.1
g. 5
g. 6.2
