Kalia KONTOUR BF1412 Installation guide

Instructions d’installation - Garantie
Installation Instructions - Warranty
www.KaliaStyle.com
Conserver ce guide après l’installation car il contient des informations utiles pour le service et la garantie.
Keep these instructions after you have nished the installation, it contains useful information regarding service and warranty.
Numéro de série / Serial number
102692_Rev. C01/16
Histoires d’eauMC
Once upon a time... waterTM
BF1412 KONTOUR™
Robinet monotrou de lavabo
Single Hole Lavatory Faucet
BF1285 KONTOUR™
Robinet monotrou de lavabo avec drain à pression
Single Hole Lavatory Faucet with push drain
BF1286 KONTOUR™
Grand robinet monotrou de lavabo
Tall Single Hole Lavatory Faucet

3
102692_Rev. C
Merci d’avoir choisi un produit Kalia et de faire conance à
notre entreprise.
Kalia a une philosophie d’affaires basée sur des valeurs
fondamentales dont l’innovation et l’excellence ainsi qu’un
service personnalisé adapté aux exigences d’aujourd’hui et de
demain. Nous sommes convaincus que ce produit saura vous
plaire et surpassera vos exigences en termes de abilité et
durabilité. Nous sommes là pour vous!
Dans ce guide vous trouverez toute l’information nécessaire
à l’installation et au bon fonctionnement de votre produit
Kalia.
Dans le but d’assurer une installation et une utilisation
optimales veuillez prendre quelques minutes pour étudier ce
guide.
En cas de problème d’installation ou de performance, veuillez
communiquer avec nous au numéro sans frais 1 877 GO KALIA
(1-877-465-2542) ou par courriel au service@KaliaStyle.
com.
Nous vous remercions encore une fois d’avoir choisi un
produit Kalia.
Merci d’avoir choisi Kalia!
Thank you for choosing a Kalia product and for placing your
trust in our company.
Kalia has a business philosophy based on solid core values
that are focused on providing innovation and excellence as
well as a personalized service designed to meet the changing
needs of today and tomorrow.
We are convinced that you will be fully satised with your
new Kalia product and that it will exceed your expectations
in terms of reliability and durability. At Kalia, we put our
expertise to work for you!
This guide contains all the information necessary for the
installation and proper use of your Kalia product. To ensure
the smooth installation and optimal use of your product, we
recommend to take a few moments to study the information
provided in this guide.
In the event that you should encounter a problem related to the
installation or the performance of this product, please contact
us at our toll-free line 1 877 GO KALIA (1-877-465-2542) or
by email at: [email protected].
Thank you once again for choosing Kalia.
Thank you for choosing Kalia!

4
102692_Rev. C
Renseignements importants
IMPORTANT
- Lire attentivement le présent guide avant l’installation.
- Assurez-vous d’avoir tous les outils et matériaux nécessaires
à l’installation.
- Avant l’installation, déballer le robinet et vérier que toutes
les pièces sont incluses et qu’elles sont en bon état (voir
schéma des pièces de rechange). Si un problème survient,
le signaler immédiatement au vendeur.
- Respecter tous les codes de plomberie et de bâtiment
locaux.
ATTENTION
- Faire très attention lors de la connexion de tous les tuyaux
an d’éviter les noeuds, vous risqueriez de limiter le débit
d’eau et d’endommager le robinet.
REMARQUE:
- Cetteinstallationnécessitedesraccordsmâlesd’alimentation
de 3/8” (9.5mm).
- Avant de déballer le robinet, couvrir le drain de l’évier an
d’éviter de perdre des pièces.
- Vérier si les tubes d’arrivée d’eau et d’évacuation sont
endommagés. Remplacer si nécessaire.
- Lors de nouvelles installations, avant d’installer le robinet,
s’assurer d’avoir sufsamment d’espace de dégagement
pour une utilisation adéquate de la poignée du robinet.
- Lors d’un remplacement de robinet, couper les alimentations
d’eau. Après avoir coupé l’alimentation d’eau, ouvrir le
robinet pour libérer la pression d’eau.
Kalia se réserve le droit d’apporter toute modication au
design du produit et ceci sans préavis. Utiliser le manuel
d’installation fourni dans l’emballage.
Kalia n’est pas responsable des problèmes causés par une
installation non conforme aux directives énoncées dans le
présent guide.
Bonne installation!
Important Information
IMPORTANT
- Read this guide before proceeding with the installation.
- Make sure you have all the tools and materials needed for
installation.
- Before installing, take the faucet out of the packaging and
make sure all the parts are included and that they are in
good shape (see the service parts diagram). If there is a
problem, report it immediately to the seller.
- Respect all local plumbing and building codes.
WARNING
- When connecting all the pipes, pay close attention so there
are no knots, this should limit water ow and damage the
faucet.
COMMENT:
- The installation will require 3/8” (9.5 mm) male
connectors.
- Before taking the faucet out of the packaging, cover the
drain of the sink so no parts are lost.
- Check to make sure the water intake and drainage pipes are
in good shape. Replace if necessary.
- For new constructions, before installing the faucet, make
sure there is sufcient clearance to properly use the handle
of the faucet.
- When replacing a faucet, turn off the water. After turning off
the water, turn the faucet on to release the water pressure.
Kalia reserves the right to make any changes to the design
of the product, without notice. Use the installation instruction
supplied with the product.
Kalia is not responsible for problems caused by an installation
not executed in accordance with the directions given in this
guide.
Good installation!

5
102692_Rev. C
19
20
1
3
2
4
5
6
7
8
10
11
12
9a
13
14
15
16
17
18
21
22
23
24
25
26
27
28
29
BF1285 seulement/
BF1285 only
30
ou/or
Schéma des pièces de rechange Service Parts Diagram
KONTOUR™
BF1412-BF1285 BF1286
19
20
1
3
2
4
5
6
7
8
10
11
12
9a
13
14
15
16
17
18
30
ou/or

6
102692_Rev. C
Liste des pièces de rechange Service Parts List
KONTOUR™ BF1412-BF1285-BF1286
Instruction Part list_Faucets_Rev.A
* Kontour BF1285-BF1286_Rev.A *
Assemblage /
Assembly
Sous-Assemblage /
Sub-assembly
#
Numéro de pièce /
Part Number
Description Qté / Qty
- - 1 103070-XXX * Manette / Handle 1
- - 2 103071 Vis de pression / Set screw 1
- - 3 103072-XXX * Capuchon de finition de la manette / Decorative handle cap 1
- - 4 103073-XXX * Anneau de finition / Decorative cover 1
- - 5 103074 Écrou de retenue / Retainer nut 1
- - 6 102800 Cartouche / Cartridge 1
- - 7 103076 Joint torique / O-ring 1
- - 8a 103077 Base de la cartouche / Cartridge base 1
- - 8b 103090 Base de la cartouche / Cartridge base 1
- - 9a 103078-XXX * Bec du robinet / Faucet spout 1
- - 9b 103091-XXX * Bec du robinet / Faucet spout 1
- - 10 103079 Joint de caoutchouc / Rubber gasket 1
- - 11 103080 Aérateur / Aerator 1
- - 12 103081-XXX * Anneau d'aérateur / Aerator ring 1
- - 13 103082-XXX * Assise / Flange 1
- - 14 103083 Joint de caoutchouc / Rubber gasket 1
- - 15 103084 Tige de fixation / Mounting rod 1
- - 16 103085 Joint d'étanchéité en C / C-type rubber gaket 1
- - 17 103086 Plaque de métal en C / C-type metal plate 1
- - 18 103087 Boulon de fixation / Mounting nut 1
- - 19 102808 Tuyau d'alimentation chaud / Hot supply hose 1
- - 20 102809 Tuyau d'alimentation froid / Cold supply hose 1
1
1
21 102810-XXX * Bouchon / Stopper 1
22 102811 Joint torique du bouchon / Stopper seal 1
23 102812 Mécanisme de pression / Push mechanism 1
1
24 102813-XXX * Base du drain / Drain base 1
25 102814 Joint de caoutchouc / Rubber gasket 1
26 102815 Joint de caoutchouc biseauté / Beveled rubber gasket 1
27 102816 Joint torique D24xD2.5 / O-ring D24xD2.5 1
28 102817 Écrou / Nut 1
29 102818-XXX* About / Tailpiece 1
- - 30 103204 Aérateur Calgreen / Calgreen Aerator 1
* XXX signifie que la couleur du fini doit être spécifiée. / XXX means that the finish color must be specified.
Kontour Mono Small BF1285 & Mono Tall BF1286
AC1327-XXX *
Ensemble bouchon et drain à pression avec trop-plein / Stopper and drain with overflow assembly
102775-XXX *
Ensemble pour bouchon de drain à pression / Stopper assembly for push drain
102774-XXX *
Ensemble drain à pression avec trop-pein / Push drain assembly with overflow
[ S:\1.KALIA\1._R&D\5.Guides_d'installation\2. Robinetterie de salle de bain\1. Robinetterie d'évier-bain\Instruction Part list_Faucets_Rev.A ]

7
102692_Rev. C

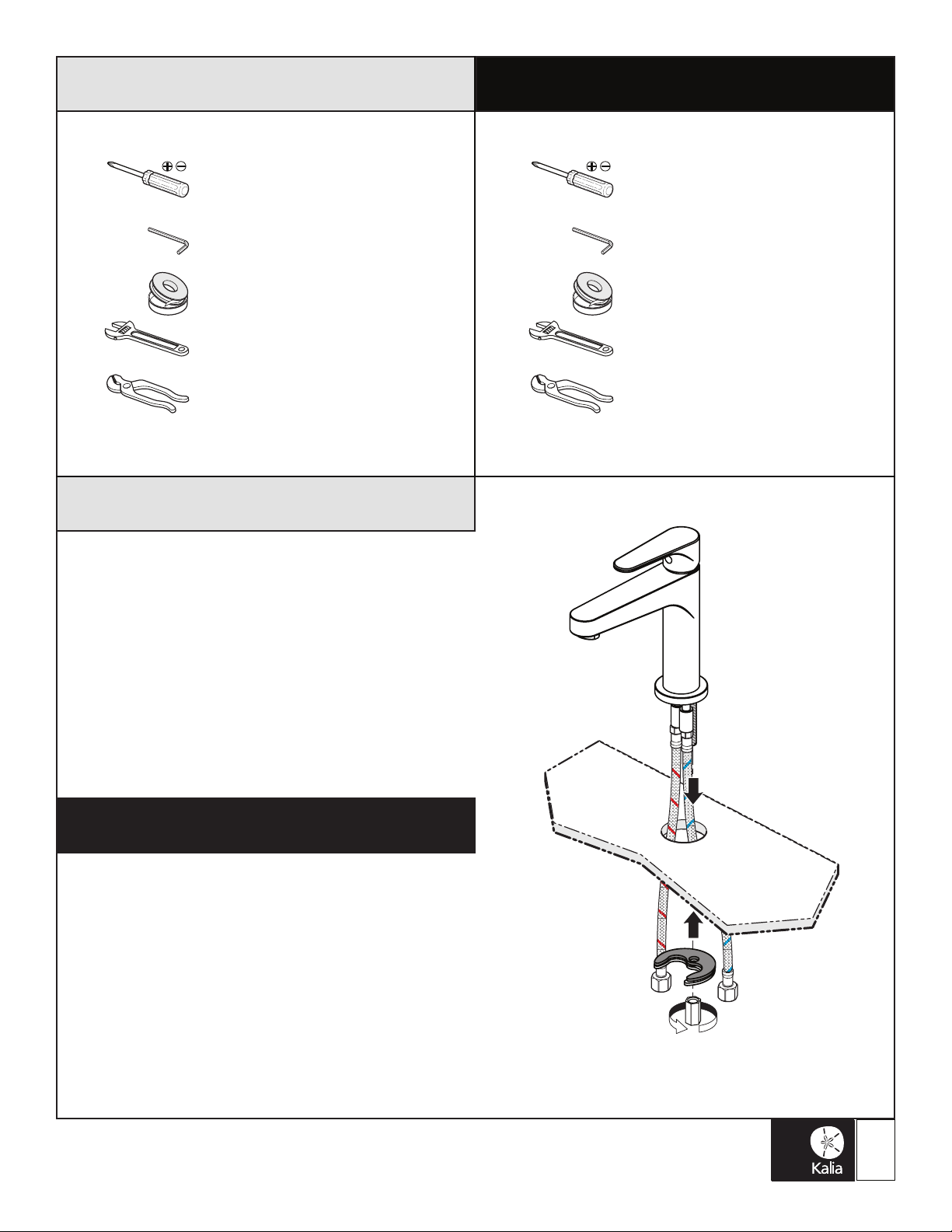

Step 1 - Spout Installation
Important: Turn off hot and cold water supplies before
begining.
Unscrew and remove the mounting nut, the C-type metal
plate and the C-type gasket.
Insert the supply hoses and the threaded tube through the
hole.
Sit and correctly align the faucet spout and secure the C-type
metal plate, the C-type gasket and the mounting nut (g. 1).
Etape 1 - Installation du robinet
Important : Couper l’alimentation en eau avant de débuter.
Dévisser et enlever l’écrou de montage, la plaque de métal
en C et le joint d’étanchéité en C.
Insérer les tuyaux d’alimentation et le tube leté dans le
trou prévu à cette n.
Déposer et aligner correctement le bec du robinet et xer
en remettant en position la plaque de métal en C et le joint
d’étanchéité en C et en vissant l’écrou de montage (g. 1).
Tournevis Phillips et plat
Clé hexagonale 2 mm
Ruban d’étanchéité pour letage
Clé à molette
Pince multiprise
Flat and Phillips screwdriver
2 mm Allen key
Thread sealant tape
Adjustable wrench
Gripping pliers
Outils et matériaux nécessaires Necessary Tools and Materials
g. 1

8
102692_Rev. C

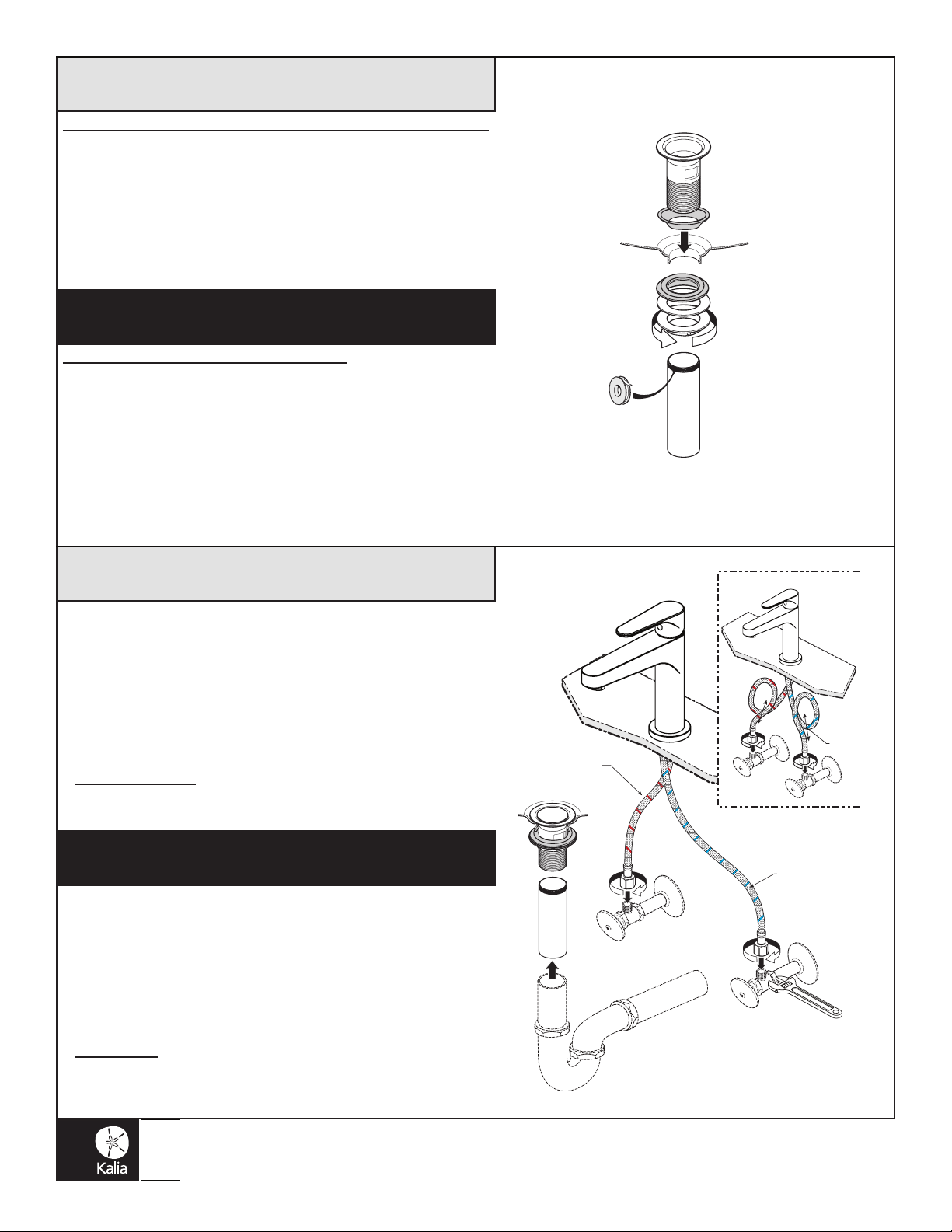

Step 3 - Drain and Water Supply
Connection
Connect and rmly tighten the supply hoses of the faucet using
an adjustable wrench. The blue supply hose must be connected
to the cold male connection and the red one to the hot male
connection (g. 3).
Comment: if the faucet installation requires to coil the supply
hoses, maintain a 3” (76 mm) diameter loop (g. 3.1).
BF1285 only
Connect the drain tailpiece to waste outlet (g. 3).
Etape 3 - Raccordement du drain et
des tuyaux d’alimentation
Connecter et serrer fermement les tuyaux d’alimentation du
robinet à l’aide d’une clé à molette. Le tuyau identié d’une
bande bleu se connecte à l’arrivée d’eau froide et le rouge à
l’arrivée d’eau chaude (g. 3).
Remarque: si l’installation du robinet nécessite que les tuyaux
d’alimentation soient embobinés, maintenir une boucle de 3”
(76 mm) de diamètre (g. 3.1).
BF1285 seulement
Raccorder l’about du drain au tuyau d’évacuation (g. 3).
FROID
COLD
CHAUD
HOT
Bande bleue
Blue band
Bande rouge
Red band
3”
(76 mm)
Step 2 - Push Drain Installation
If you have BF1412-BF1286 faucet, go to step 3.
Take the drain pieces apart as shown (g. 2).
Install the drain base with the rubber gasket in the sink drain outlet.
Install the beveled rubber gasket and the gasket on the drain base
and screw in the nut. Do not completely screw at this moment.
Wrap tailpiece threads with thread sealant tape and screw it to the
drain base.
Etape 2 - Installation de la base du drain
Si vous avez un robinet BF1412-BF1286, passer directement à l’étape 3.
Démonter le drain tel qu’illustré (g. 2).
Installer la base du drain avec le joint de caoutchouc sur le trou
de l’évier. Insérer le joint de caoutchouc biseauté et le joint sur la
base du drain et visser l’écrou. Ne pas visser complètement pour
l’instant.
Couvrir les lets de l’about à l’aide de ruban d’étanchéité pour le
lage et visser à la base du drain.
seulement inclus avec BF1369
/
only included with BF1369
g. 2
g. 3

9
102692_Rev. C
Step 4 - Installation Checkout
Turn on the water and look for leaks (g. 4).
If applicable, refer to the Troubleshooting section.
Your installation is now complete!
Etape 4 - Vérication de l’installation
Activer l’eau et vérier s’il y a des fuites (g. 4).
S’il y a lieu, voir la section Guide de dépannage.
Votre installation est maintenant complétée!
g. 4

10
102692_Rev. C

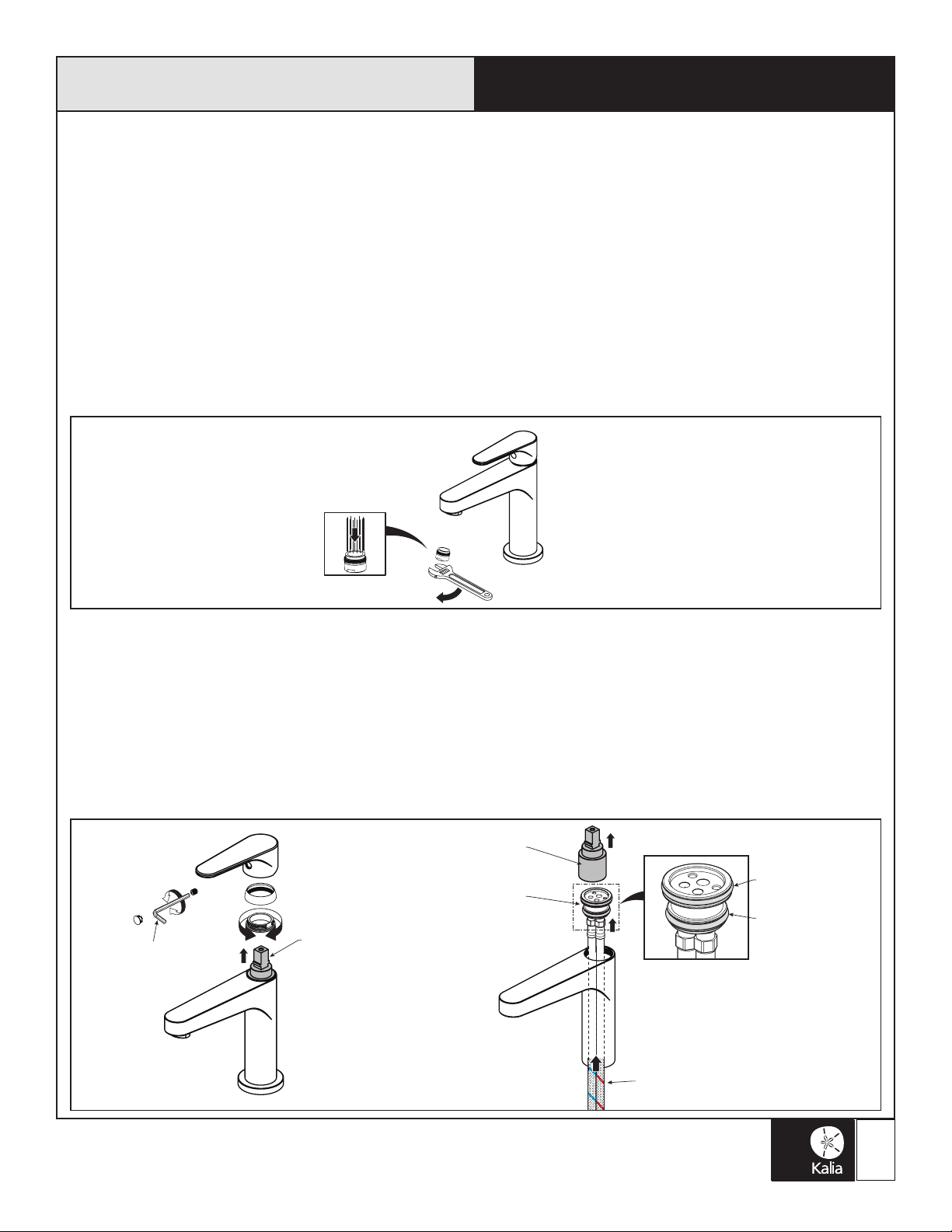

Entretien et nettoyage
Pour éviter les bris et vous assurer d’un fonctionnement optimal,
il est nécessaire de suivre ces recommandations lors de l’entretien
de votre produit Kalia. Les dommages par un traitement
inapproprié ne sont pas couverts par la garantie Kalia.
- Rincer à l’eau propre et essuyer avec un chiffon de coton
doux ou une éponge. Ne jamais utiliser de matériel abrasif tel
que brosse ou éponge à récurer pour nettoyer les surfaces.
- Pour les souillures tenaces, utiliser un détergent liquide
doux tel que le liquide à vaisselle et de l’eau chaude. Ne pas
utiliser de nettoyant abrasif et acide.
- Lire attentivement l’étiquette du produit de nettoyage an
de vérier qu’il soit adéquat. Toujours essayer la solution
de nettoyage sur une surface moins apparente avant de
l’appliquer sur la totalité de la surface.
- Rincer complètement avec de l’eau immédiatement après
l’application du nettoyant.
- Un nettoyage régulier prévient l’accumulation de saleté et
souillures tenaces.
Maintenance and Cleaning
To avoid damage and optimize your product, you must
follow the below recommendations when maintaining your
Kalia product. Damages resulting from inappropriate
handling are not covered by the Kalia warranty.
- Rinse with clean water and dry with a soft cotton cloth or
sponge. Do not use anything abrasive such as a scouring
brush or sponge to clean the surfaces.
- For tough stains, use a gentle liquid detergent such as dish
soap and hot water. Do not use an abrasive and acidic
cleaner.
- Carefully read the label on the cleaning product to make
sure it is safe and appropriate. Always try the cleaning
solution on a less visible surface before applying it to the
rest.
- Completely rinse with water immediately after applying the
cleaner.
- Regular cleaning prevents the accumulation of dirt and
tough stains.
