Kampa Gale PU0165 User manual

User Guide
Benutzerhandbuch
Brugervejledning
Guide d’utilisation
Gebruikershandleiding
Model: PU0165
PU0165-UM-01-17 Rev.A
Gale
Intelligent 12V Electric Pump
EN
DE
NL
DK
FR

PU0165-UM-01-17 Rev.A
2

PU0165-UM-01-17 Rev.A
3
Gale 12V Pump

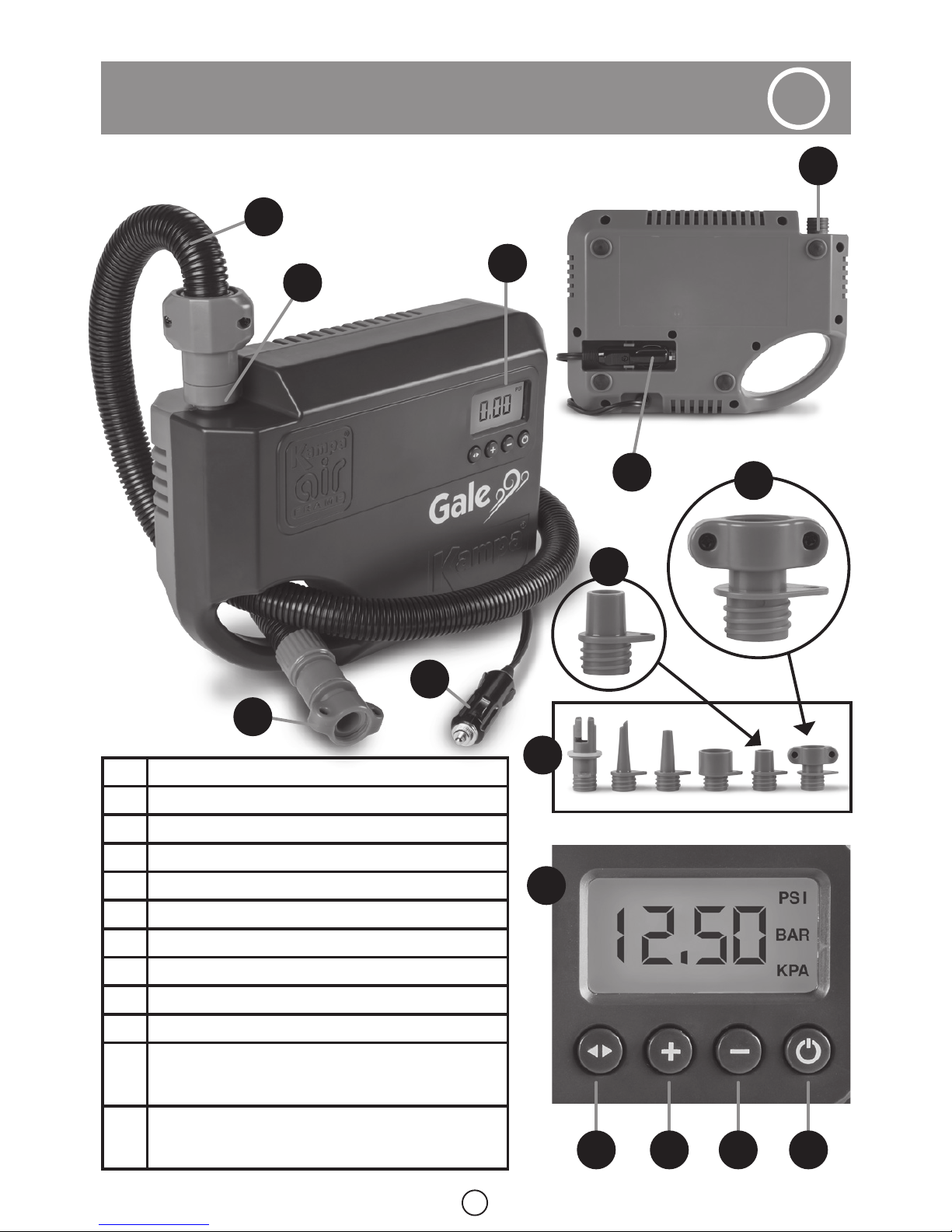

Parts Identification
A Inflation Port
B LCD Display
C Pressure Mode Select Button
D Increase Pressure Button (+)
E Decrease Pressure Button (-)
F Start/Stop Button
G 12V DC Plug
H 12V DC Plug Storage
I Air Hose
J Nozzle Adapters (shown detached)
K Screw-On Nozzle for use with Kampa®
AIR Awnings, Tents, Travel Pods & Party Tents
L Push-Fit Nozzle for use with Kampa®
AIR Awnings, Tents, Travel Pods & Party Tents
B
I
EN
J
K
A
C D E F
G
H
A
K
B
L

PU0165-UM-01-17 Rev.A
4
Instructions
Thank you for purchasing the Kampa®Gale pump. For safety reasons and to
maximise the performance of this product, ensure that you read these instructions
before use. Please retain these instructions for future reference.
This pump is designed for inflatables such as awnings and tents and will
automatically cut-out when the preset pressure is achieved.
Important
This pump must only be used with a DC 12 Volt power supply.
To avoid the risk of electric shock, do not use in wet conditions or submerge in
any liquid. Store in a dry place.
Do not direct air stream at face or body.
Keep the inflation port free of any obstruction during use. Ensure the pump has
adequate ventilation during use.
Do not attempt to put any object/implement into the port at any time. This is
dangerous during use but can also damage the internal pump mechanisms.
Keep out of reach of children. Keep children and pets away from the pump
whilst in operation. Do not allow the pump to be operated by persons
unfamiliar with the product.
This pump uses a pressure induction system with a margin of error ±0.5 PSI.
Do not operate the pump continuously for longer than 15 minutes as the motor
may overheat and cause internal damage. Allow the pump to cool down for 30
minutes after 15 minutes of continuous use.
Do not leave the pump unattended whilst in operation. Pay attention in order to
ensure over-inflation does not occur that could cause damage to your inflatable
item.
Do not use with any accessory or attachments other than those originally
included or recommended by Kampa UK Limited.
Do not use this pump if any part is damaged in any way. This product has no
user serviceable parts. Do not attempt any repair.
Please check that the 12 Volt power source socket is functioning correctly, is not
damaged and has no rust, residue or foreign matter inside.
Operation - Inflation
1. Start the vehicle (or switch on power source). Insert the DC plug (G) into the
12V socket.
2. Connect the Air Hose (I) to the Inflation Port (A). Rotate the blue collar to
screw the air hose onto the threaded inflation port until secure (do not
overtighten).

PU0165-UM-01-17 Rev.A
5

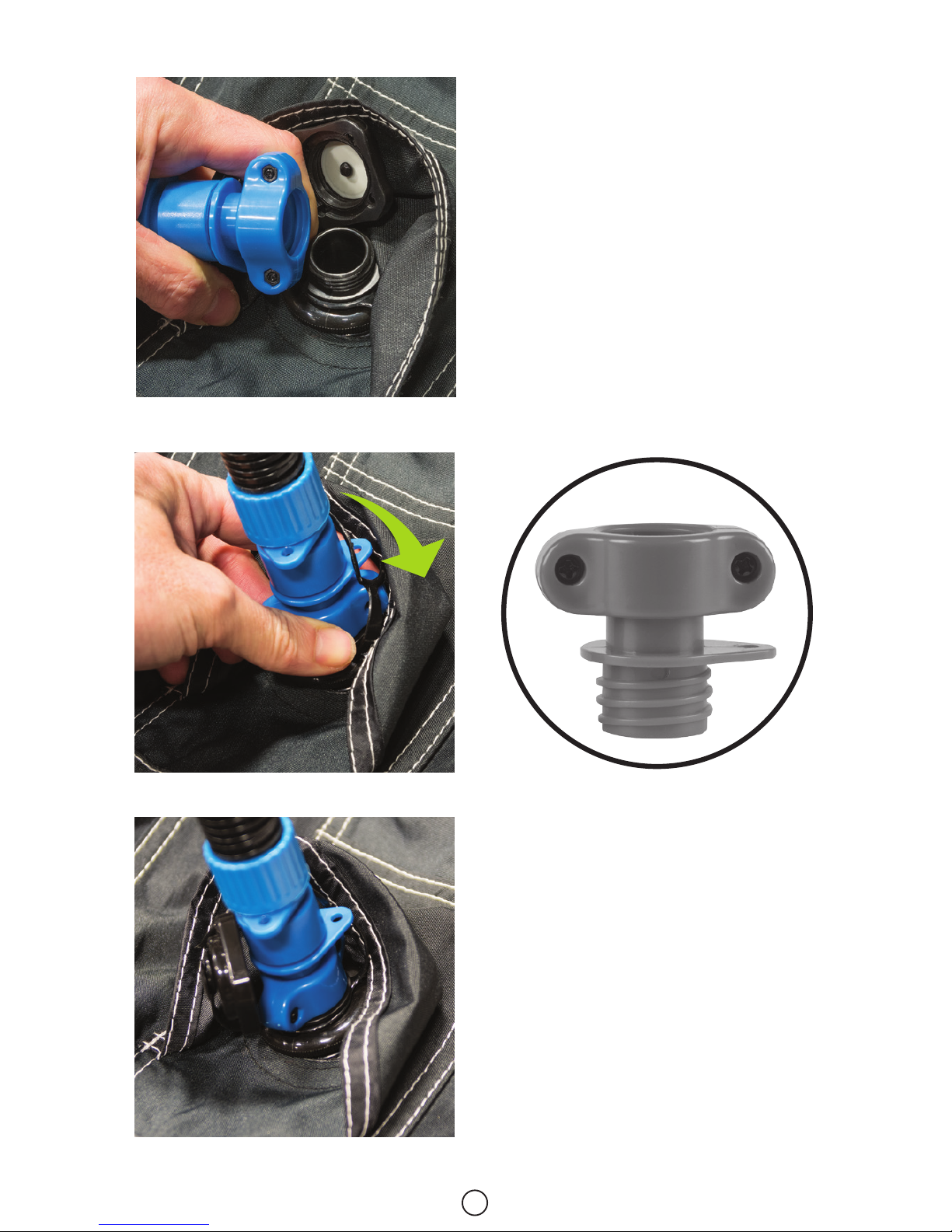

3. Insert the other end of the hose into the item that requires inflation using the
appropriate nozzle adapter. Kampa®AIR awnings, tents and party tents can
use either the screw-on adapter (K) or the push-fit adapter (L) as indicated in
the Parts Identification section. The screw-on adapter has been designed by
Kampa®for easy but secure fitment as it screws onto the valve and is more
suited to products with a single inflation point.
4. The pressure mode can be changed by pressing button (C) in order to select
either ‘PSI’, ‘BAR’ or ‘KPa’. Keep pressing until the required mode is shown on
the display.
5. Set the desired pressure by using the + and - buttons (D & E). The pressure
that can be set ranges from 0 to 12.5 PSI (0-0.861 BAR/0-86.1 KPa). Press
and hold the + or - buttons to alter the pressure shown quickly or press
and release the buttons to adjust the pressure in increments of 0.5 PSI. The
pump is factory set at 10 PSI (0.689 BAR/68.9 KPa). After the first use, the last
pressure used will be displayed.
6. The optimum pressure for Kampa®AIR awnings is between 9-11PSI (0.62-
0.758 BAR/62.05-75.84KPa). Kampa®AIR tents and travel pods should be
inflated to between 7-9PSI (0.482-0.62 BAR/48.26-75.84 KPa). Kampa®
inflatable Party Tents should be inflated to between 8-10PSI (0.551-0.689
BAR/55.1-68.9 KPa).
7. Press the Start/Stop button (F) to begin inflation. Note: If no buttons have
been pressed for 30 seconds the unit will go into standby mode; simply
press any button to activate the unit.
8. Once the pre-set pressure is reached, the pump will switch off automatically.
Note: At first it will take time for the pressure reading on the LCD display to
increase. This is normal as, initially, a large volume of air is needed to fill the
AirFrame before any significant change in pressure is detected.
9. Remove the hose from the valve.
10. Turn off the vehicle or other 12V power source and disconnect the 12V plug.
Note: If you need to stop pump operation at any time press the Start/Stop
button (F).
Recycling Advice
Waste electrical products should not be disposed of with household
waste. Please recycle where facilities exist. Check with your Local
Authority or retailer for recycling advice.

PU0165-UM-01-17 Rev.A
6
Problem Possible Reason Solution
The pump has
no power/LCD
Display does not
illuminate.
The pump is not
receiving any power.
Check that the DC plug is fully inserted
into the socket. Check that the socket
is functioning correctly by plugging into
another DC 12V device.
LCD Display
illuminates but
pump does not
operate.
Not enough Amps
from 12V power
source.
Check that the 12V power source is rated
at least 10 Amps. Some 12V sockets
within vehicles sometimes provide less
than 10 Amps.
The pressure
increases quickly.
There may be an
obstruction in the
airflow.
Turn the power off immediately and
check/clear the nozzle or inflation point/
valve for any obstructions or kinks in one
of the AirPoles.
Troubleshooting

PU0165-UM-01-17 Rev.A
7
Gale 12V Pumpe
Teileübersicht
A Anschluss zum Aufblasen
B LCD Anzeige
C Knopf zur Auswahl des Druckmodus
D Knopf zum Druck verstärken (+)
E Knopf zum Druck verringern (-)
F Start/Stop-Taste
G 12V Gleichstromstecker
H 12V DC-Stecker Aufbewahrung
I Luftschlauch
JEndstück-Adapter (in zerlegtem Zustand
dargestellt)
K Schraubbares Endstück für Kampa®AIR
Markisen, Zelte, Vorzelte & Partyzelte
L Steckbares Endstück für Kampa®AIR
Markisen, Zelte, Vorzelte & Partyzelte
B
I
DE
J
K
A
C D E F
G
H
A
K
B
L

PU0165-UM-01-17 Rev.A
8
Anleitung
Danke, dass Sie sich für Kampa®Gale Pumpe entschieden haben. Lesen Sie
diese Anweisungen vor der Benutzung des Gerätes aufmerksam durch, um eine
sichere Nutzung und optimale Leistung zu gewährleisten. Bewahren Sie das
Benutzerhandbuch zum späteren Nachschlagen auf.
Diese Pumpe wurde für aufblasbare Gegenstände entwickelt, wie zum Beispiel
Markisen und Zelte, und sie schaltet sich automatisch ab, wenn der gewünschte
Luftdruck erreicht ist.
Wichtig
Diese Pumpe darf nur mit einer 12 Volt Gleichstromversorgung benutzt werden.
Um zu verhindern, dass Sie einen Schlag bekommen, sollten Sie die Pumpe nicht
verwenden, wenn es nass ist, oder die Pumpe nass geworden ist. Bewahren Sie
die Pumpe an einem trockenen Ort auf.
Richten Sie den Luftstrom nie direkt ins Gesicht oder auf den Körper.
Achten Sie darauf, dass die Anschlüsse zum Aufblasen frei sind, während Sie
die Pumpe verwenden. Stellen Sie sicher, dass die Pumpe ausreichend belüftet
wird, während Sie sie verwenden.
Stecken Sie keine Gegenstände in die Anschlüsse. Während Sie die Pumpe
benutzen, kann das gefährlich sein, aber darüber hinaus kann dadurch der
innere Mechanismus der Pumpe beschädigt werden.
Die Pumpe darf nicht in die Hände von Kindern gelangen. Halten Sie Kinder und
Haustiere von der Pumpe fern, während sie arbeitet. Lassen Sie nur Personen
die Pumpe verwenden, die sich damit auskennen.
Diese Pumpe arbeitet mit einem Druckinduktionssystem mit einer Fehlerspanne
von ±0.5 PSI.
Setzen Sie die Pumpe nicht für mehr als 15 Minuten am Stück ein, weil ihr Motor
überhitzen könnte, und das kann zu inneren Schäden führen. Lassen Sie die
Pumpe 30 Minuten lang abkühlen, nachdem Sie sie 15 Minuten lang benutzt
haben.
Lassen Sie die Pumpe nicht unbeaufsichtigt, solange sie im Einsatz ist. Passen Sie
auf, dass der jeweilige Gegenstand nicht zu sehr aufgeblasen wird, weil ihn das
beschädigen könnte.
Verwenden Sie die Pumpe nicht mit irgendwelchen Zusätzen oder Zubehör, das
nicht original von Kampa UK Limited mitgeliefert oder empfohlen wurde.
Verwenden Sie die Pumpe nicht, wenn eines ihrer Teile beschädigt ist. Die
Bestandteile dieses Produktes lassen sich nicht durch den Anwender warten.
Versuchen Sie nicht, die Pumpe selbst zu reparieren.
Bitte stellen Sie sicher, dass die 12 Volt Steckdose für die Stromversorgung richtig
funktioniert und weder beschädigt oder rostig ist und sich keine Reste oder

PU0165-UM-01-17 Rev.A
9
sonstige fremde Gegenstände in ihr befinden.
Der Betrieb - Aufblasen
1. Starten Sie das Fahrzeug (oder wechseln Sie die Stromquelle). Stecken Sie
den DC-Stecker (G) in die 12V Steckdose.
2. Verbinden Sie den Luftschlauch (I) mit dem Anschluss zum Aufblasen
(A). Drehen Sie die blaue Manschette, um den Luftschlauch auf den
Gewindeanschluss zum Luftaufblasen zu schrauben, bis er sicher befestigt ist
(nicht zu fest ziehen).
3. Stecken Sie das andere Ende des Schlauches in den Gegenstand, den
Sie aufblasen wollen, und verwenden Sie dazu den jeweils passenden
Endstück-Adapter. Die Kampa®AIR Vorzelte, Zelte und Partyzelte benötigen
entweder den schraubbaren Adapter (k) oder den steckbaren Adapter (L),
wie im Abschnitt Teileübersicht angegeben. Der schraubbare Adapter wurde
von Kampa®für einen einfachen, aber sicheren Einsatz entwickelt, weil er
auf das Ventil geschraubt wird und für Produkte mit nur einem Aufblaspunkt
geeigneter ist.
4. Der Druckmodus kann durch Drücken des Knopfs (C) geändert werden, mit
dem man entweder ‘PSI’, ‘BAR’ oder ‘KPa’ auswählen kann. Halten Sie den
Knopf so lange gedrückt, bis der gewünschte Druckmodus auf der Anzeige
erscheint.
5. Stellen Sie den gewünschten Druck mit den Knöpfen + und - ein (D & E).
Sie können den Druck innerhalb eines Bereichs von 0 bis 12,5 PSI (0-0,861
BAR/0-86,1 KPa) einstellen. Dazu verwenden Sie die Knöpfe + und -. Halten
Sie den Knopf gedrückt, wenn Sie den eingestellten Druck stark und schnell
verändern wollen, oder drücken Sie kurz, wenn Sie die Druck in 0,5-Schritten
anpassen möchten. Die Pumpe wurde im Werk auf 10 PSI voreingestellt
(0,689 BAR/68,9 KPa). Nach der ersten Anwendung wird der zuletzt
eingestellte Druck angezeigt.
6. Der optimale Luftdruck für Kampa®AIR Markisen liegt zwischen 9 und 11 PSI
(0,62-0,758 BAR/62.05-75,84KPa). Kampa®AIR Zelte und Vorzelte sollten
einen Luftdruck von 7 bis 9 PSI (0,482-0,62 BAR/48,26-75,84 KPa) haben.
Die aufblasbaren Partyzelte von Kampa®sollten mit einem Druck von 8-10 PSI
(0,551-0,689 BAR/55,1-68,9 KPa) aufgeblasen werden.
7. Drücken Sie die Start/Stop-Taste (F), um mit dem Aufblasen zu beginnen.
Hinweis : Wenn für eine Dauer von 30 Sekunden kein Knopf gedrückt wurde,
geht die Pumpe in den Standby-Modus; drücken Sie einfach auf einen Knopf,
um die Pumpe wieder zu starten.
8. Wenn der gewünschte Druck erreicht ist, schaltet sich die Pumpe automatisch
ab.
Hinweis : Es wird zunächst einige Zeit dauern, bis sich der auf der LCD-
Anzeige lesbare Druck erhöht. Das ist normal, weil zu Beginn eine große
Luftmenge erforderlich ist, um den AIR Rahmen zu befüllen, bevor eine

PU0165-UM-01-17 Rev.A
10
wahrnehmbare Druckänderung festgestellt wird.
9. Entfernen Sie den Schlauch vom Ventil.
10. Schalten Sie das Fahrzeug oder eine andere 12V Stromquelle ab und ziehen
Sie den 12V-Stecker.
Hinweis : Wenn Sie den Pumpenbetrieb stoppen möchten, drücken Sie die
Start/Stop-Taste (F).
Entsorgungstipp
Elektronische Geräte gehören nicht in den Haushaltsmüll. Bitte recyceln
Sie die Pumpe, indem Sie sie an einer dafür zuständigen Stelle abgeben.
Entsprechende Adressen kann Ihnen sowohl Ihr Händler vor Ort als auch
Ihr Bürgeramt geben.
Problem Möglicher Grund Lösung
Die Pumpe hat
keinen Strom/ die
LCD-Anzeige ist
nicht beleuchtet.
Die Pumpe bekommt
keinen Strom.
Prüfen Sie, ob der DC-Stecker richtig in
der Steckdose steckt. Prüfen Sie, ob die
Steckdose funktioniert, indem Sie ein
anderes Gerät mit DC 12V einstecken.
Die LCD-Anzeige
leuchtet, aber
die Pumpe läuft
nicht.
Nicht genug Ampere
für eine 12V
Stromquelle.
Prüfen Sie, ob die 12V Stromquelle auf
mindestens 10 Ampere ausgelegt ist.
Einige 12V Steckdosen in Fahrzeugen
liefern liefern manchmal eine
Stromversorgung von weniger als 10
Ampere.
Der Druck steigt
schnell.
Möglicherweise
wird die Luftzufuhr
behindert.
Schalten Sie das Gerät sofort aus und
prüfen/reinigen Sie den Stecker oder die
Öffnung zum Aufblasen/das Ventil und
stellen Sie sicher, dass eine der Luftpole
nicht verstopft ist oder Knickstellen
aufweist.
Fehlerbehebung

PU0165-UM-01-17 Rev.A
11
Gale 12 V pumpe
Identifikation af dele
A Inflationsåbning
B LCD-display
C Valgknap til tryktilstand
D Knap til øgning af tryk (+)
E Knap til sænkning af tryk (+)
F Start-/stopknap
G 12 V jævnstrømsstik
H Opbevaring af 12 V jævnstrømsstik
I Luftslange
J Dyseadaptere (vist afmonteret)
K Skruedyse til brug med Kampa®
AIR-fortelte, -telte, -lufttelte og -festtelte
L Tryktilpasningsdyse til brug med Kampa®
AIR-fortelte, -telte, -lufttelte og -festtelte
B
I
DK
J
K
A
C D E F
G
H
A
K
B
L

PU0165-UM-01-17 Rev.A
12
Instruktioner
Tak for dit køb af Kampa®Gale-pumpen. Af sikkerhedsmæssige årsager og for at
få det fulde udbytte af produktet skal du sørge for at læse denne vejledning inden
brug. Du bedes gemme disse instruktioner til senere brug.
Pumpen er designet til oppustelige produkter, som f.eks. fortelte og telte. Pumpen
stopper automatisk, når det forudstillede tryk nås.
Vigtigt
Pumpen må kun bruges med en 12 volt jævnstrømsforsyning.
For at undgå risikoen for elektrisk stød må pumpen ikke bruges under våde
forhold eller nedsænkes i væske. Opbevares på et tørt sted.
Ret ikke luftstrømmen mod ansigt eller krop.
Hold inflationsåbningen fri for blokeringer under brug. Sørg for, at pumpen har
tilstrækkelig ventilation under brug.
Forsøg ikke at lægge genstande/redskaber ind i åbningen på noget
tidspunkt. Dette er farligt under brug, men kan også beskadige den interne
pumpemekanisme.
Opbevares utilgængeligt for børn. Hold børn og kæledyr væk fra pumpen,
mens den er i drift. Pumpen må ikke betjenes af personer, der ikke kender
produktet.
Pumpen bruger et trykinduktionssystem med en fejlmargen på ±0,5 PSI.
Pumpen må ikke betjenes kontinuerligt i mere end 15 minutter, idet motoren
kan overophedes og medføre beskadigelse af de interne komponenter. Lad
pumpen køle ned i 30 minutter efter 15 minutters kontinuerlig brug.
Lad ikke pumpen køre uden opsyn, mens den er i drift. Sørg for, at der ikke
tilføres for meget luft i det oppustelige produkt, da dette kan beskadige det.
Må ikke bruges med andet tilbehør eller andre redskaber, end det tilbehør eller
de redskaber, der oprindeligt fulgte med produktet, eller tilbehør og redskaber
som anbefales af Kampa UK Limited.
Pumpen må ikke bruges, hvis nogen dele er beskadiget på nogen måde.
Produktet indeholder ingen dele, der kan serviceres af brugeren. Forsøg ikke at
foretage reparationer.
Kontroller, at 12 volt strømkilden fungerer korrekt, ikke er beskadiget og ikke
indeholder rust, restmateriale eller fremmedlegemer.
Drift – inflation
1. Start køretøjet (eller tænd for strømkilden). Sæt jævnstrømsstikket (G) i 12 V
stikket.
2. Tilslut luftslangen (I) i inflationsåbningen (A). Drej den blå krave for at skrue
luftslange på inflationsåbningens gevindende, indtil den sidder godt fast

PU0165-UM-01-17 Rev.A
13
(stram ikke for meget).
3. Indsæt den anden ende af slangen i den enhed, der skal pustes op, vha.
den passende dyseadapter. Kampa®AIR-fortelte, telte og festtelte kan enten
bruge skrueadapteren (K) eller tryktilpasningsadapteren (L) som angivet i
afsnittet om identifikation af dele. Skrueadapteren er designet af Kampa®
for en nem, men sikker montering, idet den skrues på ventilen og er mere
velegnet til produkter med et enkelt inflationspunkt.
4. Tryktilstanden kan ændres ved at trykke på knappen (C) for at vælge enten
”PSI”, ”BAR” eller ”KPa”. Oprethold trykket, indtil den påkrævede tilstand vises
på displayet.
5. Indstil det ønskede tryk vha. knapperne + og - (D og E). Trykket, der kan
indstilles, spænder fra 0 til 12,5 PSI (0-0,861 bar/0-86,1 kPa). Tryk og hold
knapperne + eller - nede for at ændre trykket hurtigt, eller tryk og slip
knapperne for at justere trykket i intervaller på 0,5 PSI. Pumpen er indstillet
fra fabrikken til 10 PSI (0,689 bar/68,9 kPa). Efter første brug vises det senest
anvendte tryk.
6. Det optimale tryk for Kampa®AIR-fortelte er mellem 9-11 PSI (0,62-0,758
bar/62,05-75,84 kPa). Kampa®AIR -telte og lufttelte skal oppustes til mellem
7-9 PSI. (0,482-0,62 bar/48,26-75,84 kPa). Oppustelige Kampa®-festtelte skal
oppustes til mellem 8-10 PSI (0,551-0,689 bar/55,1-68,9 kPa).
7. Tryk på start-/stopknappen (F) for at starte oppustningen. Bemærk: Hvis der
ikke er blevet trykket på en knap i 30 sekunder, går enheden i standby-
tilstand. Du skal blot trykke på en knap for at aktivere enheden.
8. Når det forudindstillede tryk opnås, slukker pumpen automatisk.
Bemærk: Det tager tid, før trykaflæsningen på LCD-displayet øges. Dette er
normalt, idet der indledningsvist er behov for en stor mængde luft til at fylde
AirFrame, før der registreres nogen betydelig ændring i trykket.
9. Fjern slangen fra ventilen.
10. Sluk for køretøjet eller en anden 12 V strømkilde, og frakobl 12 V stikket.
Bemærk: Du kan til enhver tid trykke på start-/stopknappen (F) for at stoppe
pumpens drift.
Vejledning om genanvendelse
Elektriske produkter skal ikke bortskaffes med husholdningsaffald. Sørg for
at genbruge, når der findes genbrugsfaciliteter. Rådfør dig med din lokale
myndighed eller forhandler for at få vejledning om genbrug.

PU0165-UM-01-17 Rev.A
14
Problem Mulig årsag Løsning
Pumpen har
ingen strøm/
LCD-display lyser
ikke.
Pumpen modtager
ikke nogen strøm.
Kontroller, at jævnstrømsstikket er sat
helt ind i stikkontakten. Kontroller, at
stikkontakten fungerer korrekt ved at
tilslutte en anden 12 V jævnstrømsenhed.
LCD-displayet
lyser, men
pumpen fungerer
ikke.
Der er ikke nok
ampere fra 12 V
strømkilde.
Kontroller, at 12 V strømkilden har en
nominel effekt på mindst 10 ampere.
Visse 12 V stikkontakter i køretøjer leverer
nogle gange mindre end 10 ampere.
Trykket stiger
hurtigt.
Der kan være
en blokering af
luftstrømmen.
Sluk for strømmen øjeblikkeligt,
og kontroller/ryd dysen eller
inflationspunktet/ventilen for blokeringer
eller fejl i en AirPoles.
Fejlfinding

PU0165-UM-01-17 Rev.A
15
Pompe Gale 12 V
Identification des pièces
A Port de gonflage
B Écran LCD
C Bouton de sélection de mode de pression
D Bouton Augmenter la pression (+)
E Bouton Réduire la pression (-)
F Bouton marche/arrêt
G Prise 12 V CC
H Rangement prise 12 V CC
I Flexible d’air
J Adaptateurs d’embout (montré détaché)
K Embout à visser à utiliser avec Kampa®
Auvents AIR, Tentes, Auvents Travel Pods et
Tentes pavillons
L Embout à enfoncer à utiliser avec Kampa®
Auvents AIR, Tentes, Auvents Travel Pods et
Tentes pavillons
B
I
FR
J
K
A
C D E F
G
H
A
K
B
L

PU0165-UM-01-17 Rev.A
16
Consignes
Merci d'avoir acheté la pompe Gale Kampa®. À titre de sécurité et afin de
maximiser la performance de ce produit, assurez-vous de lire les consignes avant
l’utilisation. Veuillez conserver ces instructions pour référence ultérieure.
Cette pompe est conçue pour les articles gonflables, comme les auvents et les
tentes et elle s'éteindra automatiquement une fois que la pression prédéfinie est
atteinte.
Important
Cette pompe ne doit être utilisée qu'avec une alimentation de 12 V CC.
Afin d'éviter le risque de choc électrique, ne pas utiliser en conditions humides
et ne pas submerger dans un liquide. Conserver dans un endroit sec.
Ne pas diriger le flux d'air vers le visage ou le corps.
Le port de gonflage ne doit jamais être bouché pendant l'utilisation. S'assurer
que la pompe dispose d'une ventilation appropriée pendant l'utilisation.
Ne pas essayer de mettre des objets/dispositifs dans le port à n'importe quel
moment. Ceci est dangereux pendant l'utilisation, mais peut aussi endommager
les mécanismes internes de la pompe.
Tenir hors de portée des enfants. Tenir la pompe éloignée des enfants et des
animaux de compagnie pendant l'utilisation. Les personnes qui ne connaissent
pas le fonctionnement de la pompe ne doivent pas l'utiliser.
Cette pompe utilise un système d’admission de pression avec une marge
d’erreur de ±0,5 PSI.
Ne pas faire fonctionner la pompe de manière continue pendant plus de
15 minutes, car le moteur pourrait surchauffer et entraîner des dommages
internes. Laisser la pompe refroidir pendant 30 minutes au bout de 15 minutes
d'utilisation continue.
Ne pas laisser la pompe sans surveillance pendant le fonctionnement. Veiller à
ce qu'il n'y ait pas de gonflage excessif qui pourrait endommager votre article
gonflable.
Ne pas utiliser avec des accessoires de fixations autres que ceux inclus à
l'origine ou recommandés par Kampa UK Limited.
Ne pas utiliser cette pompe si des pièces sont endommagées de manière
quelconque. Ce produit ne dispose pas de pièces pouvant être réparées par
l'utilisateur. Ne pas essayer de réparer.
Veuillez vérifier que la prise d'alimentation de 12 V fonctionne correctement,
n'est pas endommagée et ne présente pas de rouille, de résidus ou de corps
étrangers à l'intérieur.

PU0165-UM-01-17 Rev.A
17
Fonctionnement - Gonflage
1. Démarrer le véhicule (ou allumer la source d'alimentation). Insérer la prise CC
(G) dans la fiche de 12 V.
2. Brancher le flexible d'air (I) dans le port de gonflage (A). Faire pivoter le col
bleu pour visser le flexible d'air sur le port de gonflage fileté jusqu'à ce qu'il
soit serré (ne pas trop serrer).
3. Insérer l'autre extrémité du flexible dans l'article qui doit être gonflé
en utilisant l'adaptateur d'embout approprié. Les auvents, tentes et
tentes pavillons Kampa®AIR peuvent utiliser l'adaptateur à visser (K) ou
l'adaptateur à enfoncer (L), comme indiqué dans la section d'identification
des pièces. L'adaptateur à visser a été conçu par Kampa®pour une fixation
aisée mais solide, car il se visse sur la valve et est plus adapté aux produits
avec un seul point de gonflage.
4. Le mode de pression peut être modifié en appuyant sur le bouton (C) afin
de sélectionner «PSI», «BAR» ou «KPa». Continuer à appuyer jusqu'à ce
que le mode requis s'affiche à l'écran.
5. Définir la pression souhaitée en utilisant les boutons + et - (D et E). La
pression peut être définie dans les plages de 0 à 12,5 PSI (0-0,861 BAR/0-
86,1 KPa). Appuyer et maintenir enfoncés les boutons + ou - pour modifier
la pression indiquée rapidement et appuyer et relâcher les boutons pour
ajuster la pression en incréments de 0,5 PSI. La pompe est réglée en usine
à 10 PSI (0,689 BAR/68,9 KPa). Après la première utilisation, la dernière
pression utilisée sera affichée.
6. La pression optimale pour les auvents Kampa®AIR se trouve entre 9-11 PSI
(0,62-0,758 BAR/62,05-75,84 KPa). Les tentes et auvents Travel Pod Kampa®
AIR doivent être gonflés entre 7-9 PSI (0,482-0,62 BAR/48,26-75,84 KPa).
Les tentes pavillons Kampa®gonflables doivent être gonflées entre 8-10 PSI
(0,551-0,689 BAR/55,1-68,9 KPa).
7. Appuyer sur le bouton marche/arrêt (F) pour commencer à gonfler.
Remarque: si vous n'avez appuyé sur aucun bouton pendant 30 secondes,
la pompe se mettra en mode veille ; il suffit d'appuyer sur n'importe quel
bouton pour la réactiver.
8. Une fois que la pression prédéfinie est atteinte, la pompe s'éteindra
automatiquement.
Remarque: tout d'abord il faudra du temps pour que la pression affichée
sur l'écran LCD augmente. Ceci est normal car, au départ, un grand volume
d'air est nécessaire pour remplir l'AirFrame avant qu'un changement
significatif de pression ne soit détecté.
9. Enlever le flexible de la valve.
10. Éteindre le véhicule ou autre source d'alimentation de 12 V et débrancher la
prise de 12 V.

PU0165-UM-01-17 Rev.A
18
Remarque: si vous avez besoin d'arrêter le fonctionnement de la pompe à
tout moment, appuyer sur le bouton marche/arrêt (F).
Conseil de recyclage
Les équipements électriques usagés ne doivent pas être jetés avec les
déchets ménagers. Veuillez recycler à la déchetterie la plus proche.
Consulter votre autorité locale ou distributeur pour des conseils sur le
recyclage.
Problème Raison possible Solution
La pompe n’est
pas branchée à
une alimentation
électrique/l’écran
LCD ne s’allume
pas.
La pompe ne reçoit
pas d’alimentation
électrique.
Vérifier que la prise CC est bien enfoncée
dans la fiche. Vérifier que la fiche
fonctionne correctement en branchant un
autre appareil à 12 V CC.
L’écran LCD
s’allume, mais
la pompe ne
fonctionne pas.
Pas suffisamment
d’ampères
depuis la source
d’alimentation de
12 V.
Vérifier que la source d’alimentation de
12 V dispose d’une capacité nominale
d’au moins 10 ampères. Certaines fiches
de 12 V dans les véhicules fournissent
parfois moins que 10 ampères.
La pression
augmente
rapidement.
Il peut y avoir un
blocage dans le
débit d’air.
Éteindre immédiatement l’alimentation
électrique et vérifier/déboucher
l’adaptateur ou le point de gonflage/
valve et éliminer tout coude dans les
AirPoles.
Dépannage

PU0165-UM-01-17 Rev.A
19
Gale 12V pomp
Benaming van de onderdelen
A Luchtuitgang
B LCD-scherm
C Drukeenheid-keuzeknop
D Drukverhogingsknop (+)
E Drukverlagingsknop (-)
F Start/stop-knop
G 12V gelijkstroomstekker
H Opbergruimte voor 12V gelijkstroomstekker
I Luchtslang
J Mondstukken (apart afgebeeld)
K Schroefmondstuk voor gebruik met Kampa®
AIR voortenten, normale tenten, bustenten en
feesttenten
L Drukmondstuk voor gebruik met Kampa®
AIR voortenten, normale tenten, bustenten en
feesttenten
B
I
NL
J
K
A
C D E F
G
H
A
K
B
L

PU0165-UM-01-17 Rev.A
20
Handleiding
Hartelijk dank voor de aanschaf van de Kampa®Gale pomp. Lees de handleiding
voor gebruik zorgvuldig door. Dit om een veilige werking en een optimale prestatie
van het product te verkrijgen. Bewaar deze handleiding voor eventuele naslag.
Deze pomp is ontworpen voor opblaasbare voorwerpen zoals voortenten en
normale tenten en zal automatisch afslaan wanneer de ingestelde druk is bereikt.
Belangrijk
Deze pomp mag alleen op 12V gelijkstroom worden gebruikt.
Gebruik de pomp niet op een plaats waar deze nat kan worden en dompel
de pomp nooit onder in vloeistof. Dit kan namelijk resulteren in een elektrische
schok. Berg de pomp op een droge plaats op.
Richt de luchtstroom niet op iemands gezicht of lichaam.
Let op dat er geen verontreinigingen in de luchtuitgang terechtkomen. Zorg voor
voldoende ventilatie tijdens gebruik van de pomp.
Steek nooit een voorwerp/gereedschap in de luchtuitgang. Dit is gevaarlijk
tijdens gebruik van de pomp en kan ook resulteren in beschadiging van het
inwendige pompmechanisme.
Houd buiten bereik van kinderen. Houd kinderen en huisdieren uit de buurt van
de pomp terwijl deze in bedrijf is. De pomp mag niet worden gebruikt door
personen die niet vertrouwd zijn met de bediening van het product.
De pomp maakt gebruik van een drukinductiesysteem met een foutmarge van
±0,5 psi.
Gebruik de pomp niet langer dan 15 minuten achtereen want anders kan de
motor oververhit raken met inwendige beschadiging tot gevolg. Laat de pomp
30 minuten afkoelen nadat deze 15 minuten achtereen is gebruikt.
Laat de pomp niet onbeheerd achter wanneer deze in werking is. Let erop
dat het voorwerp niet te hard wordt opgepompt want dat kan resulteren in
beschadiging van het voorwerp.
Gebruik de pomp niet met andere accessoires of hulpstukken dan die zijn
bijgeleverd of die door Kampa UK Limited worden aanbevolen.
Gebruik de pomp niet wanneer deze beschadigd is. Dit product heeft geen
onderdelen die door de gebruiker kunnen worden gerepareerd. Probeer nooit
zelf reparaties uit te voeren.
Controleer of de 12V aansluitbus van de stroombron correct werkt en of deze
niet beschadigd is en er geen roest of andere verontreinigingen in zijn.
Gebruik - Oppompen
1. Start het voertuig (of schakel de stroombron in). Steek de gelijkstroomstekker
(G) in de 12V aansluitbus.
