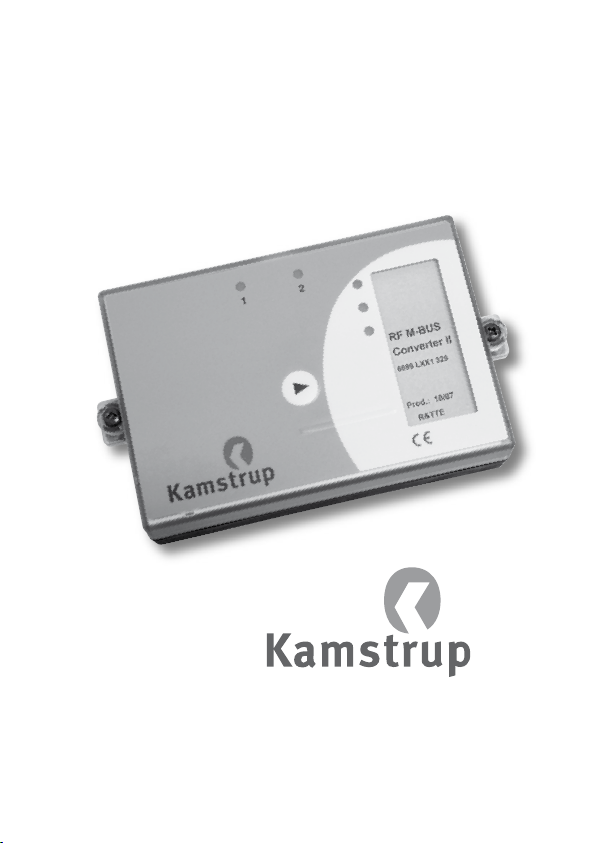

Kamstrup RF M-Bus Converter II User manual

Installation
Kamstrup A/S
Industrivej 28, Stilling
DK-8660 Skanderborg
TEL.: [phone]
FAX: [phone]
[e-mail]
www.kamstrup.com
RF M-Bus Converter II

1. Introduction
DK: Denne vejledning beskriver installation og idriftsættelse
af Kamstrups RF M-Bus Converter II.
DE: Diese Anleitung beschreibt die Installation und
Inbetriebnahme des Kamstrup RF M-Bus Converter II.
GB: This manual describes installation and commissioning of
Kamstrup’s RF M-Bus Converter II.
SE: I dessa anvisningar redogörs för installation och
idrifttagande av Kamstrup RF M-Bus Converter II.
2. Product Description
DK: Kamstrups RF M-Bus Converter II er en radionetværksenhed
med indbygget routerfunktionalitet, der benyttes til
aflæsning og/eller logning af energimålere med M-Bus
kommunikation.
RF M-Bus Converter II er selvkonfigurerende og vælger bl.a
den højst mulige kommunikationshastighed (baudrate)
til den tilsluttede energimålers M-Bus modul. Disse
informationer gemmes i den interne hukommelse og
benyttes fremover.
Enheden leveres med intern antenne samt tilslutning for
ekstern antenne, hvis øget radiorækkevidde er nødvendig.
RF M-Bus Converter II er designet til at indgå i et
radionetværk, både som radiomodul/loggerenhed og som
netværkenhed vha. den indbyggede routerfunktionalitet.
Denne funktion håndterer radiokommunikation for op til 70
andre radioenheder (radiomoduler/RadioRouter moduler/
RF Router/RF Concentrator).

RF M-Bus Converter II har 2 radiokanaler, benævnt Kanal 1
og Kanal 2. Kanal 1 benyttes til kommunikation med andre
High Power produkter, som f.eks RadioRouter modulerne til
el- og varmemålere og RF Concentrator.
Kanal 2 benyttes til kommunikation med tidligere leverede
radio- og netværksprodukter.
Data sendes hjem til værket enten via den integrerede
radiodel, som sidder i toppen, eller via et eksternt GSM
Modem 3 eller 5.
Det er muligt enten at aflæse aktuelle data eller loggerdata,
der er op til 1 time gammel.
M-Bus telegrammet fra den aflæste energimåler overføres
komplet til systemsoftwaren, hvor dekodning af data sker.
DE: Der Kamstrup RF M-Bus Converter II ist eine Funknetzwerk-
komponente mit eingebauter Routerfunktionalität zur
Auslesung und/oder Protokollierung von Energiezählern
mit M-Bus Kommunikation.
Der RF M-Bus Converter II ist selbstkonfigurierend und
wählt u.a die höchstmögliche Kommunikationsgeschwind
igkeit (Baudrate) zum M-Bus Modul des angeschlossenen
Energiezählers. Die Information zur Erstellung der Baudrate
wird intern gespeichert und dann bei jeder weiteren M-Bus
Auslesung verwendet.
Die Einheit wird mit interner Antenne sowie einem
Anschluss für eine externe Zusatzantenne zur Erweiterung
der Funkreichweite geliefert.
Der RF M-Bus Converter II ist mit Funkmodul/Loggereinheit
sowie einer Netzwerkeinheit mit eingebauter
Routerfunktion zur Verwendung in einem Funknetzwerk
konzipiert.
Der Router verwaltet die Funkkommunikation von bis zu 70
anderen Funkeinheiten (Funkmodulen/

Funkroutermodulen/RF Routern/RF Concentratoren).
RF M-Bus Converter II besitzt 2 Funkkanäle, die mit
Kanal 1 und Kanal 2 bezeichnet sind. Kanal 1 wird zur
Kommunikation mit anderen Hochleistungsprodukten,
z.B. Funkroutermodulen für E- und Wärmezähler, sowie RF
Concentratoren, verwendet.
Kanal 2 wird zur Kommunikation mit früher gelieferten
Funk- und Netzwerkprodukten genutzt.
Die Daten werden über das integrierte Funkteil oder über
ein externes GSM Modem 3 oder 5 zum Werk übertragen.
Es können entweder aktuelle Daten ausgelesen werden
oder Protokolldaten, die bis zu einer Stunde alt sind.
Das komplette M-Bus Telegramm des ausgelesenen
Energiezählers wird zur Systemsoftware übertragen. Dort
erfolgt die Decodierung der Daten.
GB: Kamstrup’s RF M-Bus Converter II is a radio network unit
with built-in router functionality, which is used for reading
and/or logging energy meters with M-Bus communication.
RF M-Bus Converter II is self-configuring and selects the
highest possible communication speed (baud rate) to the
connected energy meter’s M-Bus module among other
things. This information is saved in the internal memory to
be used in future.
The unit is supplied with internal antenna as well as
connection for external antenna, should increased radio
range be necessary.
RF M-Bus Converter II is designed to form part of a radio
network, both as radio module/logger unit and network
unit using the built-in router functionality.
This function handles the radio communication of up to 70
other radio units (radio modules/RadioRouter modules/RF
Router/RF Concentrator).

RF M-Bus Converter II has 2 radio channels, named Channel
1 and Channel 2. Channel 1 is used for communication
with other High Power products, such as RadioRouter
modules for electricity and heat meters, and RF
Concentrator.
Channel 2 is used for communication with previously
supplied radio and network products.
Data is forwarded to the heating/power plant via either
the built-in radio part at the top, or via an external
GSM Modem 3 or 5.
It is possible to read either current data or logging data,
which are up to an hour old.
The complete M-Bus telegram of the read energy meter is
transferred to the system software, where data is decoded.
SE: Kamstrups RF M-Bus Converter II är en radionätverksenhet
med inbyggd routerfunktion, den används för avläsning
och/eller loggning av energimätare med M-Bus
kommunikation.
RF M-Bus Converter II är självkonfigurerande och väljer
bl.a den högsta möjliga kommunikationshastigheten
(baudrate) till den anslutna energimätarens M-Bus modul.
Dessa uppgifter sparas i det interna minnet och används i
framtiden.
Enheten levereras med intern antenn och anslutning för
extern antenn, om ökad radioräckvidd är nödvändig.
RF M-Buss Converter II är utformad för att ingå i ett
radionätverk, både som radiomodul/loggenhet
och som nätverksenhet med hjälp av den inbyggda
routerfunktionalitet.
Denna funktion hanterar radiokommunikation för upp
till 70 andra radioenheter (Radiomoduler/RadioRouter
moduler/RF Router/RF Concentrator).
RF M-Buss Converter II har 2 radiokanaler, Kanal 1 och

Kanal 2. Kanal 1 användas för kommunikation med andra
High Power produkter, som t.ex. RadioRouter modulerna till
el- och värmamätare och RF Concentrator.
Kanal 2 används för kommunikation med tidligare
levererade radio- och nätverksprodukter.
Data skickas hem till energibolaget antingen via den
integrerade radiodelen, som sitter i toppen, eller via ett
Externt GSM Modem 3 eller 5.
Det är möjligt att avläsa antingen aktuella data eller
logdata, det finns upp till 1 timme gammal data.
M-Bus datapaketet från den avlästa energimätaren överförs
till systemmjukvaran där tolkning av paketet sker.
3. Installation
DK: • Overdelen afmonteres ved at løsne de 2 sorte skruer.
• Energimålerens M-Bus ledninger monteres i RF M-Bus
Converter II terminaler (24 og 25). Se billede.
• Ønskes der en ekstern antenne, type Triangle skal denne
ligeledes tilsluttes. Husk kontrol af omskifter.
• Netforsyning tilsluttes i venstre side af RF M-Bus
Converter II. Husk at afbryde netforsyningen før
installation.
• Toppen genmonteres og netforsyningen genetableres.
• RF M-Bus Converter II starter med at kommunikere med
den tilsluttede energimåler.
Opstår der fejl under denne kommunikation, vil
lysdioderne 1 og 2 blinke i nogle sekunder.
Bemærk: Denne initialiseringsfase kan tage op til 1 minut
afhængig af energimålerens fabrikat.
Efter succesfuld kommunikation med energimåleren, går
RF M-Bus Converter II automatisk i gang med at danne sin
lokalliste.
5512-460 DK-GB-DE-SE/02.07/Rev. A1

5512-460 DK-GB-DE-SE/02.07/Rev. A1
Lokallisten indeholder information for op til 70 andre
radioenheder (radiomoduler/RadioRouter moduler/RF
Router/RF Concentrator).
DE: • Der obere Deckel wird durch Lösen der beiden schwarzen
Schrauben abmontiert.
• Die M-Bus Leitungen des Energiezählers werden in
den Klemmen (24 und 25) des RF M-Bus Converter II
befestigt, siehe Bild.
• Eine Zusatzantenne des Typs „Triangle“ sollte ebenfalls
angeschlossen werden. Vergessen Sie dabei nicht, den
Antennenumschalter zu überprüfen.
• Die Netzversorgung wird in der linken Seite des RF M-Bus
Converter II angeschlossen. Die Netzversorgung muss vor
der Installation ausgeschaltet werden.
• Den oberen Deckel wieder montieren und die
Netzversorgung einschalten.
• RF M-Bus Converter II startet die Kommunikation mit dem
angeschlossenen Energiezähler.
Bei einem Kommunikationsfehler blinken die
Leuchtdioden 1 und 2 einige Sekunden auf.
Bitte beachten: Diese Initialisierungsphase kann,
abhängig vom Fabrikat des Energiezählers bis zu eine
Minute dauern.
Bei erfolgreicher Kommunikation mit dem Energiezähler,
startet RF M-Bus Converter II automatisch die Erstellung
seiner lokalen Liste.
Die lokale Liste schliesst dabei Informationen von
bis zu 70 anderen Funkeinheiten (Funkmodulen/
Funkroutermodulen/RF Routern/RF Concentratoren) ein.

GB: • The top part is dismounted by loosening the two black
screws.
• The energy meter’s M-Bus wires are mounted in terminals
24 and 25 of RF M-Bus Converter II, see picture.
• If an external antenna type Triangle is required, it is also
connected. Please remember to check the selector switch.
• The mains supply is connected in the left side of RF M-
Bus Converter II. The mains supply must be switched off
before installation.
• The top part is remounted and the mains supply is
reestablished.
• RF M-Bus Converter II starts communicating with the
connected energy meter.
If a communication error occurs, light-emitting diodes 1
and 2 will flash for some seconds.
Please note: The duration of the initialization phase can
be up to one minute depending on the energy meter
make.
After successful communication with the energy meter RF
M-Bus Converter II automatically starts creating a local list.
The local list includes information of up to 70 other radio
units (radio modules/RadioRouter modules/RF Router/RF
Concentrator).

SE: • Överdelen demonteras genom att lossa de 2 svarta
skruvarna.
• Energimätarens M-Bus ledningar monteras i RF M-Bus
Converter II terminaler (24 og 25). Se bild.
• Önskas extern antenn typ Triangelantenn ska denna
också anslutas. Kom ihåg att kontrollera skiftet.
• Nätförsörjningen anslutes på vänster sidan av RF M-Bus
Converter II. Kom ihåg att bryta strömförsörjningen innan
installation.
• Toppen återmonteras, nätförsörjningen återetableras och
tryck kortvarigt på knappen på fronten tills den översta
lysdioden tänds.
• Släpp knappen och RF M-Bus Converter II börja
kommunicera med den anslutna energimätaren.
Om det uppstår fel under denna kommunikation börjar
lysdioderna 1 och 2 att blinka i några sekunder.
Observera: Denna initialiseringsfas kan ta upp till 1
minut beroende på energimätarens fabrikat.
Efter lyckad kommunikation med energimätaren kommer
RF M-Bus Converter II automatiskt att skapa sin lokallista.
Lokallistan innehåller information för upp till 70 andra
radioenheter (Radiomoduler/RadioRouter moduler/RF
Router/RF Concentrator).

4. Data registers
DK: Følgende data kan logges i RF M-Bus Converter II, hvis de
findes i den tilsluttede energimåler og er placeret i den M-
Bus specifikke del af M-Bus telegrammet:
Energi, Volumen, Tfrem, Tretur, Delta T, Effekt og Flow
Disse data tidsstemples med den indbyggede RTC (Real
Time Clock).
DE: Folgende Daten können im RF M-Bus Converter II
protokolliert werden, falls sie im angeschlossenen
Energiezähler und im M-Bus spezifischen Teil des M-Bus
Telegramms vorhanden sind:
Energie, Volumen, TVorlauf, TRücklaufr, Delta T, Leistung und
Durchfluss
Diese Daten werden über einen eingebauten RTC (Real Time
Clock) zeitgestempelt.
GB: The following data can be logged by RF M-Bus Converter II if
available in the connected energy meter and placed in the
M-Bus specific part of the M-Bus telegram:
Energy, Volume, Tforward, Treturn, Delta T, Power and Flow
This data is time stamped by the built-in RTC (Real Time
Clock).
SE: Följande data kan loggas i RF M-Bus Converter II om de
finns i den anslutna energimätaren och är placerad i den
M-Bus specifika delen av M-Bus datapaketet:
Energi, Volym, Tfrem, Tretur, Delta T, Effekt och Flöde
Dessa data tidsstämpla med den inbyggda RTC-funktionen
(Real Time Clock).

5. Typically reading duration
DK: Aflæsningstiden afhænger både af målerfabrikat, samt
mængden af udlæste dataregistre/antal timelogninger.
DE: Die Auslesedauer hängt von sowohl dem Zählerfabrikat
als auch von der Menge der ausgelesenen Datenregister/
Anzahl der Stundenprotokollierungen ab.
GB: The reading duration depends on both meter make and
number of unread data registers/hour loggings.
SE: Avläsningstiden beror både på mätarfabrikat och mängden
av utlästa dataregister/antal timmloggningar.

RF M-Bus Converter II, internal connections
Main supply, 230 VAC
M-Bus connection
GSM 3-wire connection
External antenna
connection
Antenna switch – here shown
in position ”Internal”
