Kapego 843140 User manual

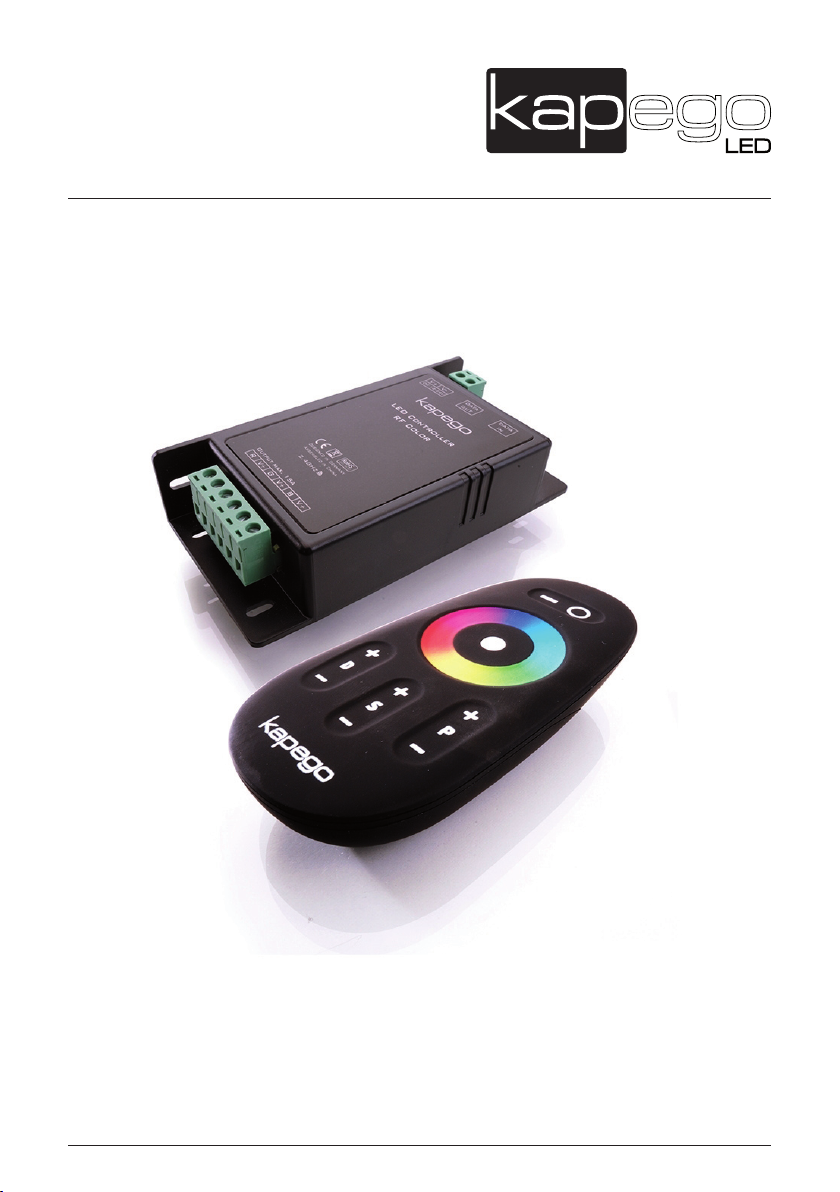

Kapego LED Controller, RF Color Remote
Artikel Nr.: 843140
1
Bedienungsanleitung
Bedienungsanleitung
Artikel Nr.: 843140
2
Inhaltsverzeichnis
1. Sicherheitshinweise...................................................................... Seite 3
2. Einleitung...................................................................................... Seite 4
3. Lieferumfang ................................................................................ Seite 4
4. Technische Daten ......................................................................... Seite 4
5. Touch-Fernbedienung................................................................... Seite 5
6. Effektprogramme.......................................................................... Seite 6
7. Grundsätzliches............................................................................ Seite 6
Bedienungsanleitung
Artikel Nr.: 843140
3
1. Sicherheitshinweise
Dieses Gerät ist nur für die Verwendung in geschlossenen Räumen konzipiert.
Es erlischt der Garantieanspruch, bei manuellen Veränderungen des Gerätes.
Hinweise für den sicheren und einwandfreien Gebrauch:
Vorsicht bei Hitze und extremen Temperaturen! Stellen Sie das Gerät an einem Ort auf, wo es
keinen extremen Temperaturen, Feuchtigkeit oder Staub ausgesetzt ist. Betreiben Sie das Gerät
nur in einer Umgebungstemperatur zwischen 0°C (32°F) - +50°C (122°F). Setzen Sie das Gerät
nicht direkter Sonneneinstrahlung oder Wärmequellen aus.
Stellen Sie keine Flüssigkeiten auf oder in die Nähe des Gerätes. Stellen Sie das Gerät immer
auf festen Untergrund und vermeiden Sie Vibrationen. Benutzen Sie keine chemischen Mittel zur
Reinigung! Trennen Sie die Spannungsversorgung, bevor Sie das Gerät säubern.
Der Benutzer sollte nicht versuchen das Gerät eigenständig zu warten.
Alle Reparaturen und Servicearbeiten sollten von einem qualifizierten Techniker durchgeführt
werden.
Achtung!
Der Garantieanspruch erlischt, bei Schäden die durch Nichtbeachtung der Anleitung verursacht
werden. Der Hersteller und Importeur übernimmt für Folgeschäden, die daraus resultieren keinerlei
Haftung. Nur ausgebildete und unterwiesene Fachkräfte dürfen den korrekten elektrischen
Anschluss durchführen. Alle elektrischen und mechanischen Anschlüsse müssen der europäischen
Sicherheitsnormen entsprechen.
Bedienungsanleitung
Artikel Nr.: 843140
4
2. Einleitung
Vielen Dank für den Kauf unseres Produkts und das uns entgegengebrachte Vertrauen. Bitte
prüfen sie die Verpackung sowie das Produkt auf Transportschäden.
Lesen sie die Bedienungsanleitung aufmerksam durch, bevor sie das Produkt in Betrieb nehmen.
Das Produkt ist CE konform und erfüllt alle grundlegenden Anforderungen der Richtlinie 1999/5/EG
R&TTE.
3. Lieferumfang
1x Kapego RF Controller Color
1x Touch-Fernbedienung
1x Bedienungsanleitung

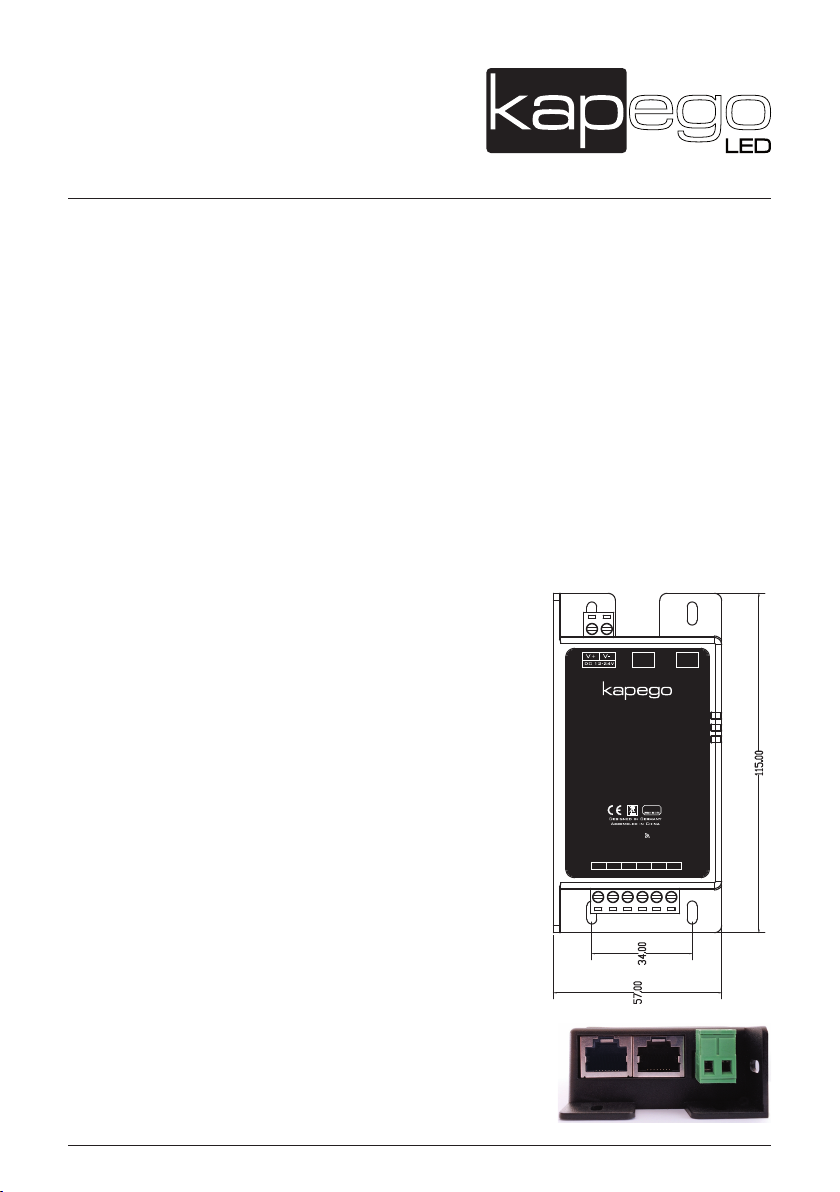

4. Technische Daten
Spannungsversorgung: 12-24V DC
(2-pin Connector: V-, V+)
Leistung: max. 15A / 12V DC - 180 W
max. 15A / 24V DC - 360 W
Schutzklasse: IP20
Sendefrequenz: 2,4 GHz
Kanäle: 3 Kanal
Programme: 13 Efektprogramme
Betriebstemperatur: 0°- 50°C
Maße (LxBxH): 115 x 57 x 25 mm
Gewicht: 0,14 kg
Data In/Out: RJ 45
●
●
●
R
RoHS
G V+
V+
LED Controller
RF Color
Output max. 15A
2.4GHz
B V+
DATA
OUT
DATA
IN
Bedienungsanleitung
Artikel Nr.: 843140
5

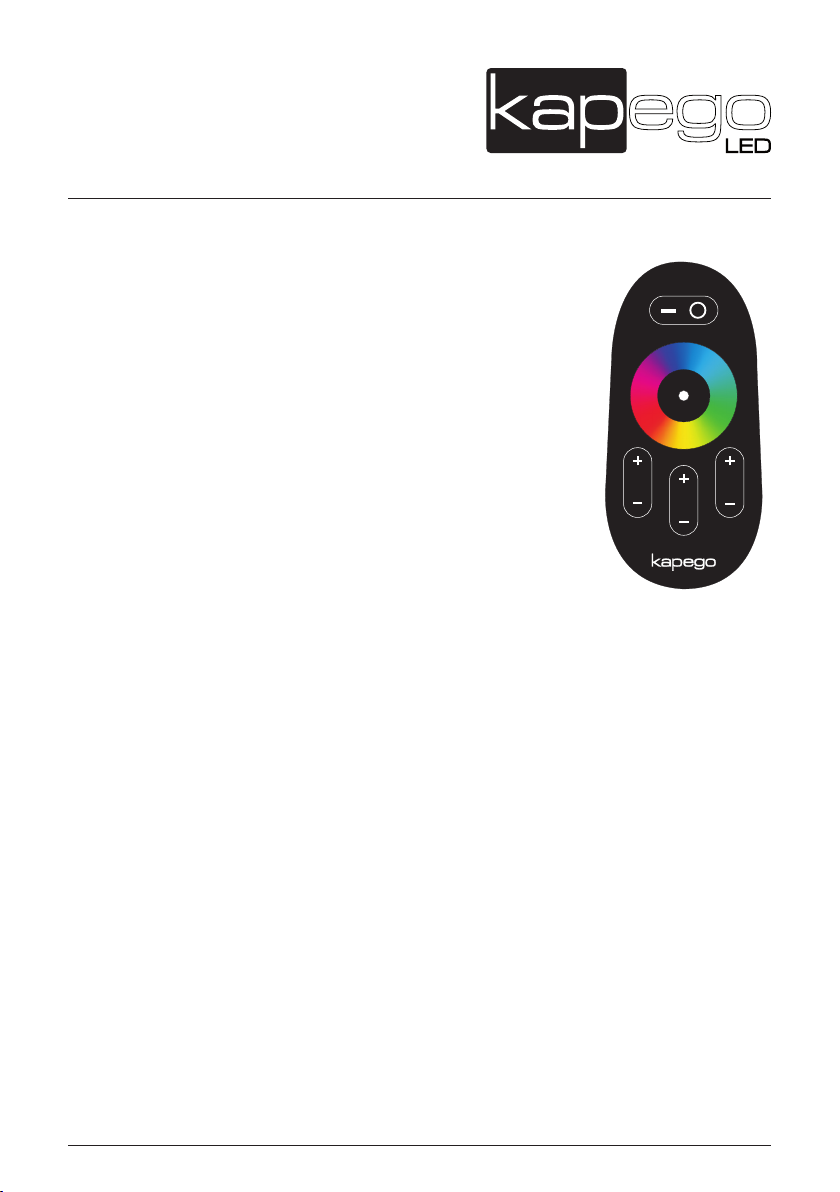

5. Touch-Fernbedienung
Betrieb: 2x AAA Batterien (exkl.)
Frequenz: 2,4 GHz
Reichweite: ca. 20 m (im Gebäude)
Maße (LxBxH): 110 x 52 x 20 mm
On/Off Switch: Adressieren mit “ON”
Touch Wheel: RGB
Program Button “P”: 13 Effektprogramme
Speed Button “S”: Geschwindigkeit
Dim Button “D”: Dimmer
Fernbedienung mit RGB-RF Controller „verbinden“
RGB-RF Controller einschalten und nach ca. 1 Sekunde die Taste “ON” (Touch-
Fernbedienung) gedrückt halten anschließend blinkt der LED 3 mal weiß auf, dass ist
das Zeichen dafür, dass die Touch-Fernbedienung mit dem RGB RF Controller
verbunden ist.
Sollte dies nicht beim ersten Versuch funktionieren, führen Sie den Punkt a nochmals
durch.
Fernbedienung mit RGB-RF Controller „trennen“
RGB RF Controller einschalten und nach ca. 1 Sekunde die Taste “ON” (Touch-
Fernbedienung) gedrückt halten, sobald erfolgreich getrennt ist, blinkt die LED
9 mal weiß auf. Die Steuerung ist über die Touch-Fernbedienung nicht mehr möglich.
Der RGB RF Controller kann nun erneut mit einer Fernbedienung/WiFi Controller
verbunden werden.
1.
a.
b.
2.
a.
b.
P
S
D
Bedienungsanleitung
Artikel Nr.: 843140
6
Importeur
Auf der Hub 2 Tel.: +49 7248 / 92 71 500 Web: www.deko-light.com
Das Produkt ist CE konform und erfüllt alle grundlegenden Anforderungen der Richtlinie 1999/5/EG R&TTE.
Die CE-Konformitätserklärung für dieses Produkt kann unter folgender Adresse bezogen werden.
http://deko-light.com/?page_id=4263
6. Effektprogramme
Weiß RGB ● Color Flash
Rot ● Shop Window
Grün ● White Strobe
Blau ● Color Change
Fade In Fade Out ● Disco
Ramp Up ● Fire
Ramp Down

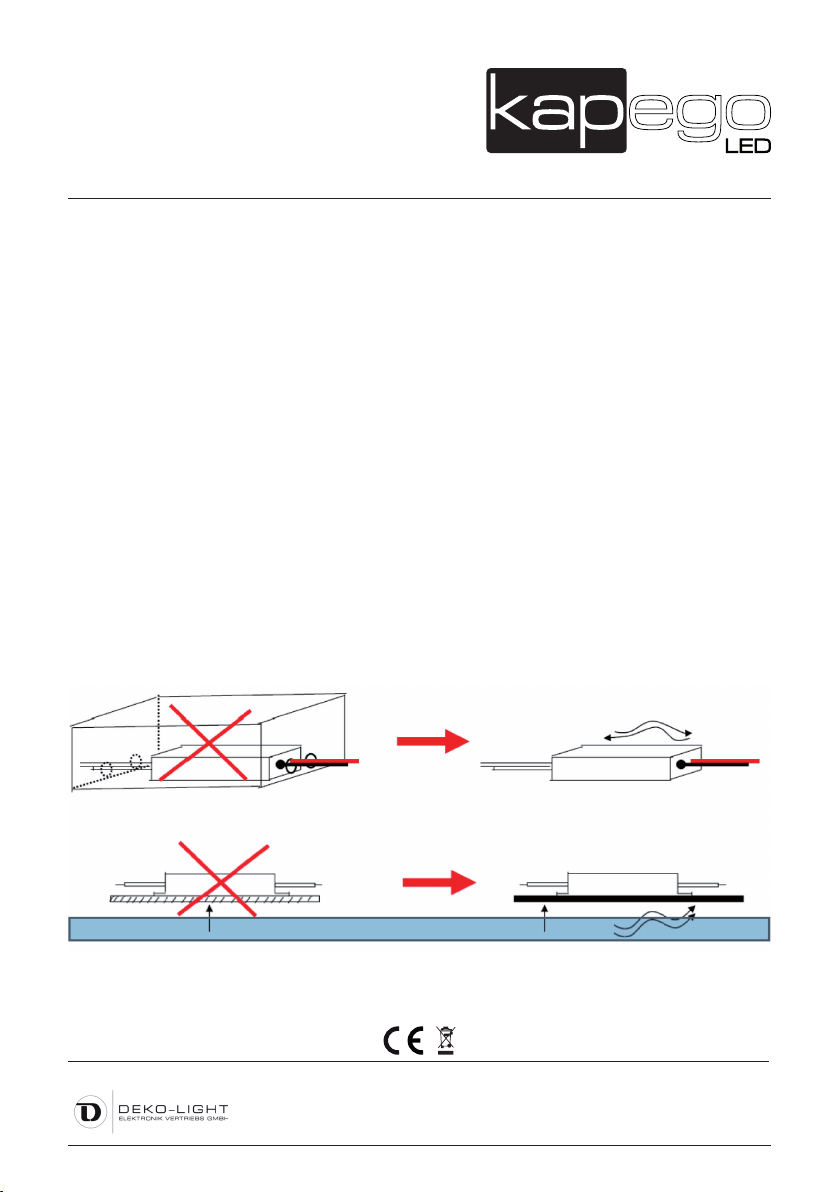

7. Grundsätzliches
Um die Hitze abzuleiten empfehlen wir beim Einbau ausreichend Platz zu lassen, damit die Luft
zirkulieren kann und der Controller somit nicht überhitzt. Achten Sie darauf, dass alle Verbindungen
fest sitzen. Die Signalleitung sollte möglichst weit weg von der Stromleitung (230V) liegen.
Beim Batteriewechsel sollte darauf geachtet werden, dass der Touchdimmer nicht berührt wird, da
dieser die Signale bekommt und diese sonst gestört würden.
●
●
●
●
●
●
●
Manual
Kapego LED Controller, RF Color Remote
Article No.: 843140
1
Manual
Article No.: 843140
2
Contents
1. Security instructions ..................................................................... Seite 3
2. Introduction................................................................................... Seite 4
3. Purachased parts package........................................................... Seite 4
4. Technical data............................................................................... Seite 4
5. Touch-Remote .............................................................................. Seite 5
6. Programs...................................................................................... Seite 6
7. Fundamental information.............................................................. Seite 6
Manual
Article No.: 843140
3
1. Security instructions
This Product is designed for indoor-use only.
Garantee expires, when manually changing or dismantling the product yourself.
Safety guideline for proper use:
Caution with heat and extreme temperatures! Keep product away from extreme temperatures,
moisture or dust. Keep product away from direct and diffuse solar radiation and heat sources.
Please notice that the operating temperature must be 0°C - +50°C.
Do not operate close to fluids. Always operate on solid ground and avoid vibrations. Do not
use chemical cleaning agents. Before cleaning the product must be cut off from every power
connection, (de-energize).
The user should not try to repair the product by itself.
All repairs and services should be handled by a qualified technician.
Caution!
Guarantee claims expire, when damage is caused, disregarding the user manual. The producer
and importer do not assume any liability for consequential loss, which results from this. Only
trained and instructed specialists are allowed to do the correct electrical connection/installation.
All electrical and mechanical connections must be mounted conform to the European Safety
standards.
Manual
Article No.: 843140
4
2. Introduction
Thanks you for buying our product. Check the product and packing for transportation damage.
Read the user manual carefully, before starting up the Kapego RF Single.
The product is CE compliant and meets all the essential requirements of Directive 1999/5/EG
R&TTE.1999/5/EG.
3. Purachased parts package
1x Kapego RF Controller Color
1x Touch-Remote
1x Manual
4. Technical data
Power supply system: 12-24V DC
(2-pin Connector: V-, V+)
Power max.: max. 15A / 12V DC - 180 W
max. 15A / 24V DC - 360 W
Protection class: IP20
Frequency: 2,4 GHz
Channel: 1 Channel
Programs: 13 effect programs
Working temperature: 0°- 50°C
Dimension (LxWxH): 115 x 57 x 25 mm
Weight: 0,14 kg
Data In/Out: RJ 45
●
●
●
R
RoHS
G V+
V+
LED Controller
RF Color
Output max. 15A
2.4GHz
B V+
DATA
OUT
DATA
IN
Manual
Article No.: 843140
5
5. Touch-Remote
Operation: 2x AAA Batterien (excl.)
Frequency: 2,4 GHz
Distance: ca. 20 m (inside)
Dimension (LxWxH): 110 x 52 x 20 mm
On/Off Switch: addressing with “ON”
Touch Wheel: RGB
Program Button “P”: Change the program
Speed Button “S”: Speed control
Dim Button “D”: Dimmer
Connect Touch-Controller with RGB-RF Controller
Switch on the Power of the RGB RF Controller and wait ca. 1s and then push the
“ON” button on the Touch-Controller, after that the LED flashes up 3 times, then the
Touch-Controller and the Controller are connected.
If this step isn’t working please try again.
Disconnect Touch-Controller from RGB RF Controller
Switch on the RGB-RF Controller and wait ca. 1s and then hold the “ON” button again
till the LED flashes up 9 times, then the Touch-Controller and the RGB RF Controller are
disconnected.
Now you can address the RGB-RF Controller again with the same or another Touch-
Controller.
1.
a.
b.
2.
a.
b.
P
S
D
Manual
Article No.: 843140
6
Importer
Auf der Hub 2 Tel.: +49 7248 / 92 71 500 Web: www.deko-light.com
The product is CE compliant and meets all the essential requirements of Directive 1999/5/EC R&TTE.
The CE Declaration of Conformity for this product can be obtained at the following address.
http://deko-light.com/?page_id=4263
6. Programs
White RGB ● Color Flash
Red ● Shop Window
Green ● White Strobe
Blue ● Color Change
Fade In Fade Out ● Disco
Ramp Up ● Fire
Ramp Down
7. Fundamental information
To derive the heat, we recommend the installation to allow sufficient space for the air to circulate
and the driver will not be overheated. Make sure that all connections are tight. The signal line
should be as far away from the power line (230V).
Please take care when you change the batteries that you don’t touch the touchdimmer, because it
gets ist signals when new batteries are in.
●
●
●
●
●
●
●
Mode d‘emploi
KAPEGO LED Contrôleur, RF Color Remote
Numéro de l‘article: 843140
1
Mode d‘emploi
Numéro de l‘article: 843140
2
Contenu
1. Consignes de sécurité.................................................................. Seite 3
2. Introduction................................................................................... Seite 4
3. Déballage ..................................................................................... Seite 4
4. Caractéristiques techniques ......................................................... Seite 4
5. Télécommande sensitive.............................................................. Seite 5
6. Descriptif programmes ................................................................. Seite 6
7. Instructions d‘installation .............................................................. Seite 6
Mode d‘emploi
Numéro de l‘article: 843140
3
1. Consignes de sécurité
Cet appareil ne peut s’utiliser qu’en intérieur
Toute modification de l’appareil annule les conditions de garantie
Toute intervention doit être effectuée par un technicien qualifié
Protégez cet appareil de l’humidité pour prévenir tout risque d’électrocution
Déconnectez toujours l’alimentation avant toute intervention
Informations complémentaires pour une utilisation en toute sécurité
Protégez cet appareil de toute source de chaleur importante, d’environnements poussiéreux ou
humides. La plage normale d’utilisation de cet appareil est comprise entre 0° et +40° C.
Placez impérativement cet appareil sur un support stable et droit, non soumis
aux vibrations.
N’utilisez jamais de solvants pour le nettoyage de cet appareil. Utilisez un chiffon légèrement
humide et doux.
Si votre appareil ne fonctionne pas correctement:
L’utilisateur ne doit réparer l’appareil par ses propres moyens. Toute intervention de SAV sur le
produit doit être faite par un technicien qualifié.
Attention
La garantie ne peut pas s’appliquer suite à des pannes résultantes d’un mauvais suivi des
instructions contenues dans ce manuel. Seules des personnes qualifiées et formées peuvent
procéder à la mise en service de ces systèmes.Toutes les connexions électriques doivent être
réalisées avec la plus grande rigueur, dans le respect des réglementations s’y appliquant.
●
●
●
●
●
Mode d‘emploi
Numéro de l‘article: 843140
4
2. Introduction
Merci d’avoir acheté notre produit. Vérifier le bon état de l’emballage ainsi que de l’appareil.
Lisez attentivement ce manuel avant toute utilisation.
Le produit est conforme CE et répond à toutes les exigences essentielles de la directive R&TTE
1999/5/CE.
3. Déballage
1x Kapego RF Contrôleur Color
1x Télécommande sensitive
1x Manuel d‘utilisation
4. Caractéristiques techniques
Alimentation: 12-24V DC
(2-pin Connector: V-, V+)
Sortie Amp. Max.: max. 15A / 12V DC - 180 W
max. 15A / 24V DC - 360 W
Classe IP: IP20
Fréquence d‘émission: 2,4 GHz
Canal: 1 Canal
Programmes: 13 programmes préenregistrés
Température utilisation: 0°- 50°C
Dimensions (LxBxH): 115 x 57 x 25 mm
Poids: 0,14 kg
Data In/Out: RJ 45
●
●
●
R
RoHS
G V+
V+
LED Controller
RF Color
Output max. 15A
2.4GHz
B V+
DATA
OUT
DATA
IN
Mode d‘emploi
Numéro de l‘article: 843140
5
5. Télécommande sensitive
Alimentation: 2x AAA Batteries (non inclus.)
Fréquence: 2,4 GHz
Portée: sur 20 m environ
Dimensions (LxBxH): 110 x 52 x 20 mm
On/Off Switch: addresser “ON”
Touche Wheel: RGB
Programmes “P”: 13 programmes préenregistrés
Vitesse “S”: Vitesse de défilement
Connection Lampe-Contrôleur
Allumez la lampe Led, attendez une seconde puis appuyez sur la touche “ON” du
contrôleur. La lampe clignote alors 3 fois, confirmant qu’elle est connectée avec le
contrôleur.
En cas d‘échec à la première tentative, exécutez le point un nouveau travers.
Déconnection Lampe-Contrôleur
Allumez la RGB-RF Controller, attendez une seconde puis appuyez sur la touche “ON”
du contrôleur jusqu’à ce que la lampe clignote 9 fois. La RGB-RF Controller et le
contrôleur sont déconnectés.
La RGB-RF Controller peut donc être affectée à un autre contrôleur
1.
a.
b.
2.
a.
b.
P
S
D
Mode d‘emploi
Numéro de l‘article: 843140
6
Importateur
Auf der Hub 2 Tél.: +49 7248 / 92 71 500 Web: www.deko-light.com
Le produit est conforme CE et répond à toutes les exigences essentielles de la directive R&TTE 1999/5/CE.
La déclaration de conformité CE de ce produit peut être obtenue à l‘adresse suivante.
http://deko-light.com/?page_id=4263
6. Descriptif programmes
Blanc RGB ● RGB Flash couleur
Rouge ● Vitrine magasin
Vert ● Stroboscope blanc
Bleu ● Changement couleur
Fade In Fade Out ● Disco
Dimmer croissant ● Fire
Dimmer décroissant
7. Instructions d‘installation
Posez le récepteur de préférence sur une surface plane, avec possibilité de circulation d’air, afin de
faciliter le refroidissement par convection naturelle.
Ne posez pas cet appareil dans un espace confiné.
Vérifiez toujours avant le mise sous tension le bon serrage des borniers de connections.
●
●
●
●
●
●
●
Table of contents
Languages:
