78843 Armoire Efficiency 2 portes

78843 Armoire Efficiency 2 portes

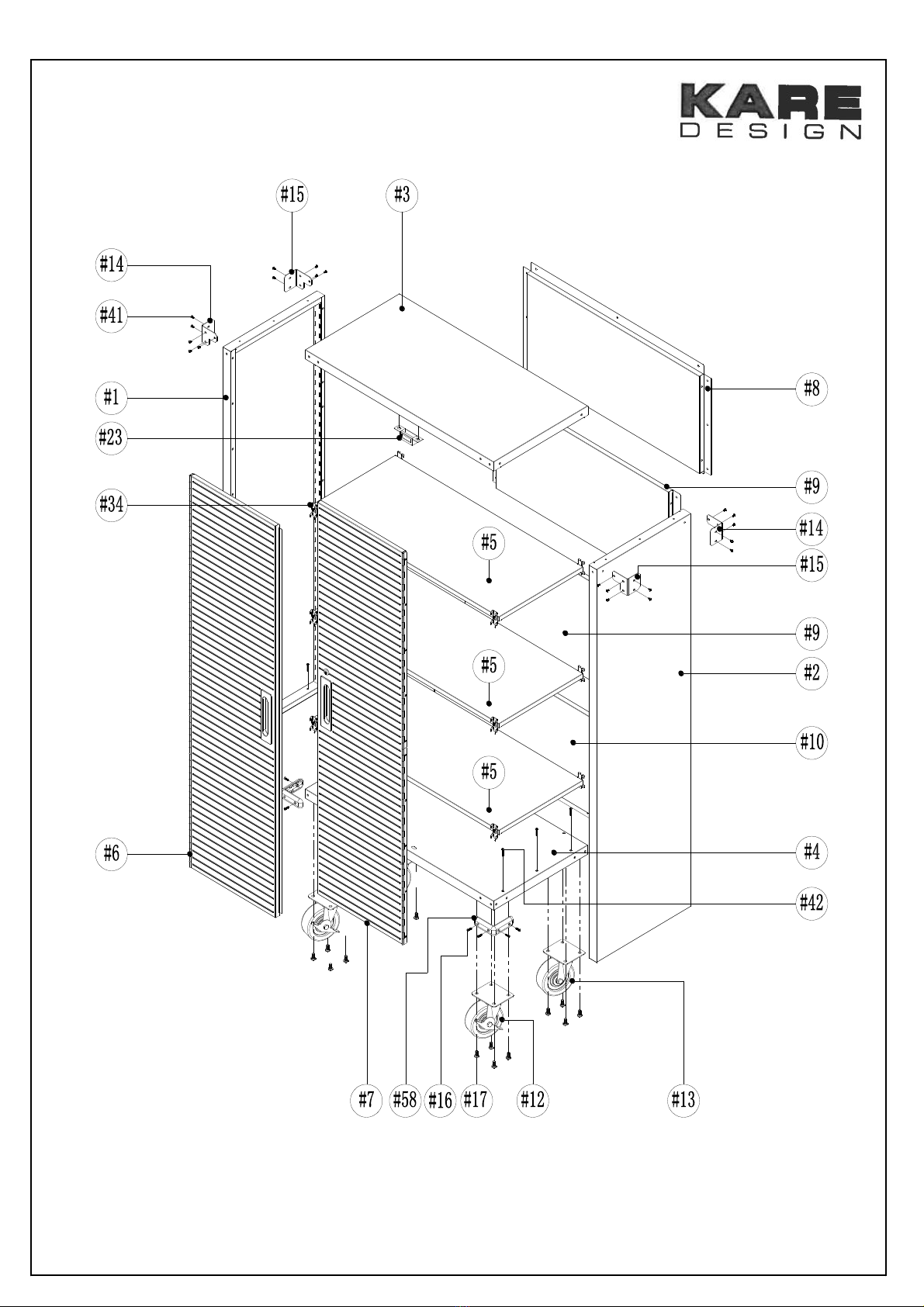

(pg 1 of 9)

78843 Armoire Efficiency 2 portes
#7 Porte droite x 1 pièce #8 Panneau supérieur arrière x 1 pièce
LISTE DES PARTICULIERS (pg 2 of 9)
#3 Panneau supérieur x 1 pièce #4 Panneau inférieur x 1 pièce
#1 Panneau gauche x 1 pièce #2 Panneau droite x 1 pièce
#5 Etagères x 3 pièces #6 Porte gauche x 1 pièce

78843 Armoire Efficiency 2 portes
#12 Roue pivotante avec frein x 2 pièces
#14 Support angulaire x 2 pièces #15 Support angulaire x 2 pièces
#13 Roue pivotante sans frein x 2 pièces
#16 Vis C (M4 x 18) x 16 pièces #17 Vis D (M8 x 18) x 16 pièces
LISTE DES PARTICULIERS (pg 3 of 9)
(#9 Panneau intermédiaire arrière x 2 pièces (#10 Panneau inférieur arrière x 1 pièce

78843 Armoire Efficiency 2 portes
LISTE DES PARTICULIERS (pg 4 of 9)
#23 Aimant x 2 pièces
# 41 Vis F (M4 x 8) x 80 pièces #42 Vis G (M4 x 30) x 6 pièces
#22 Clé x 2 pièces
#21-A Tournevis x 1 pièce
(#34 Crochet x 12 pièces
#58 Pare – chocs x 4 pièces

Phase 1 : :
Phase 2 :
78843 Armoire Efficiency 2 portes
*
*Note : Avant de serrer les visses vérifier que les bords
des panneaux latérales gauche et droite (#1 et #2) soient
parfaitement alignés aux bords arrière et avant du
panneau inférieur (#4).
Fixer le panneau inférieur (#4), avec la partie externe
vers le bas, aux panneaux latérales (#1 et #2). Utiliser 6
visses G (#42) pour le fixer.
Assembler le panneau inférieur (#4)
Assembler les panneaux latérales gauche et
droite (#1 et 2#) au panneau supérieur (#3).
Positionner le panneau droite (#2) verticalement parterre.
S'assurer que la partie frontale du panneau soit vers le
bas. Positionner le panneau supérieur (#3) à coté du
panneau gauche (#1). Aligner les trous des visses,
insérer et serrer 3 visses F (#41) en utilisant le tournevis
(#21-A). Assembler le panneau droite (#2) de la même
manière.
*
*Note : Les trous des visses ont une tolérance – un petit
ajustage peut être nécessaire pendant l'assemblage.
INSTRUCTION D'ASSEMBLAGE (pg 5 of 9)
*
* NOTE : On conseille 2 personnes pour l'assemblage de l'armoire

Phase 3 :
Phase 4 :
Note:
78843 Armoire Efficiency 2 portes
Assembler les Roues (#12 et #13)
b.Assembler les deux panneaux intermédiaires
arrière (#9) au dessus du panneau arrière
inférieur (#10) de la même manière. Positionner la
rainure du panneau intermédiaire arrière (#9) sur
l'angle supérieur du panneau inférieur arrière
(#10) et utiliser 8 visses F (#41) pour
l'assemblage.
Assembler les roues avec frein (#12) sur le devant de
l'armoire et visser les roues sans frein (#13) sur
l'arrière de l'armoire.
Utiliser les visses D (#17) et le tournevis (#21-A) pour
l'assemblage.
S'assurer que les roues avec frein (#12) soient
bloquées et la redresser après les avoir assemblées
toutes les quatre
c. Utiliser 7 visses F (#41) pour assembler le
panneau supérieur arrière (#8) de la même
manière.
INSTRUCTION D'ASSEMBLAGE (pg 6 of 9)
Assembler les panneaux arrière (#8, #9 et #10).
a. Utiliser 7 visses F (#41) pour fixer le panneau
arrière inférieur (#10) aux deux panneaux
latérales gauche et droite (#1 et #2) et au panneau
inférieur (#4).

Phase 5 :
Note:
Phase 6 :
78843 Armoire Efficiency 2 portes
INSTRUCTION D'ASSEMBLAGE (pg 7 of 9)
Assembler les étagères (#5)
a. Etablir la hauteur de chaque étagère (#5) et
positionner les crochets (#34) dans les trous
correspondants en les pressant.
Chaque étagère (#5) nécessite d'un crochet sur
chaque angle afin être supportée correctement.
Positionner les crochets (#34) aux 4 angles et
s'assurer qu'ils soient à la même hauteur.
b.Positionner chaque étagère (#5) à l'intérieur de
l'armoire et presser sur les crochets (#34)
Assembler l'aimant (#23)
Utiliser 4 visses F (#41) pour fixer l'aimant (#23)
au panneau supérieur (#3) et à celui inférieur (#4).

Phase7 :
Phase 8:
Phase 9:
78843 Armoire Efficiency 2 portes
INSTRUCTION D'ASSEMBLAGE (pg 8 of 9)
b.Fixer la porte droite (#7) de la même manière
Assembler les portes (#6 et #7)
Note : Les supports angulaires (#14) sont différents dans leur
forme entre gauche avant et droite arrière et ceux avec code
(#15) sont différents entre droite avant et gauche arrière.
Positionner l'armoire dans l'endroit désiré et utiliser la
clé (#22) pour fermer les portes.
a.Fixer la porte gauche (#6) à l'armoire en utilisant 10
visses F (#41)
Note: Les trous des visses sur les portes ont une
tolérance qui permet d'ajuster et centrer la porte dans la
structure.
Assemblage des pare-chocs angulaires (#58) et des
supports angulaires (#14 et #15)
a.Utiliser 16 visses C (#16) pour fixer les 4 pare-chocs
(#58) sur les 4 angles du panneau inférieur (#4)
b.Utiliser 20 visses F (#41) pour fixer les supports
angulaires (#14 et #15) au panneau supérieur de
l'armoire.

78843 Armoire Efficiency 2 portes
INSTRUCTION D'ASSEMBLAGE - Avis de sécurité (pg 9 of 9)
Avis de sécurité en cas de garage au sol en descente :Ajouter un bloc, en bois ou autre matériel, afin niveler et bloquer l'armoire et éviter qu'il se déplace

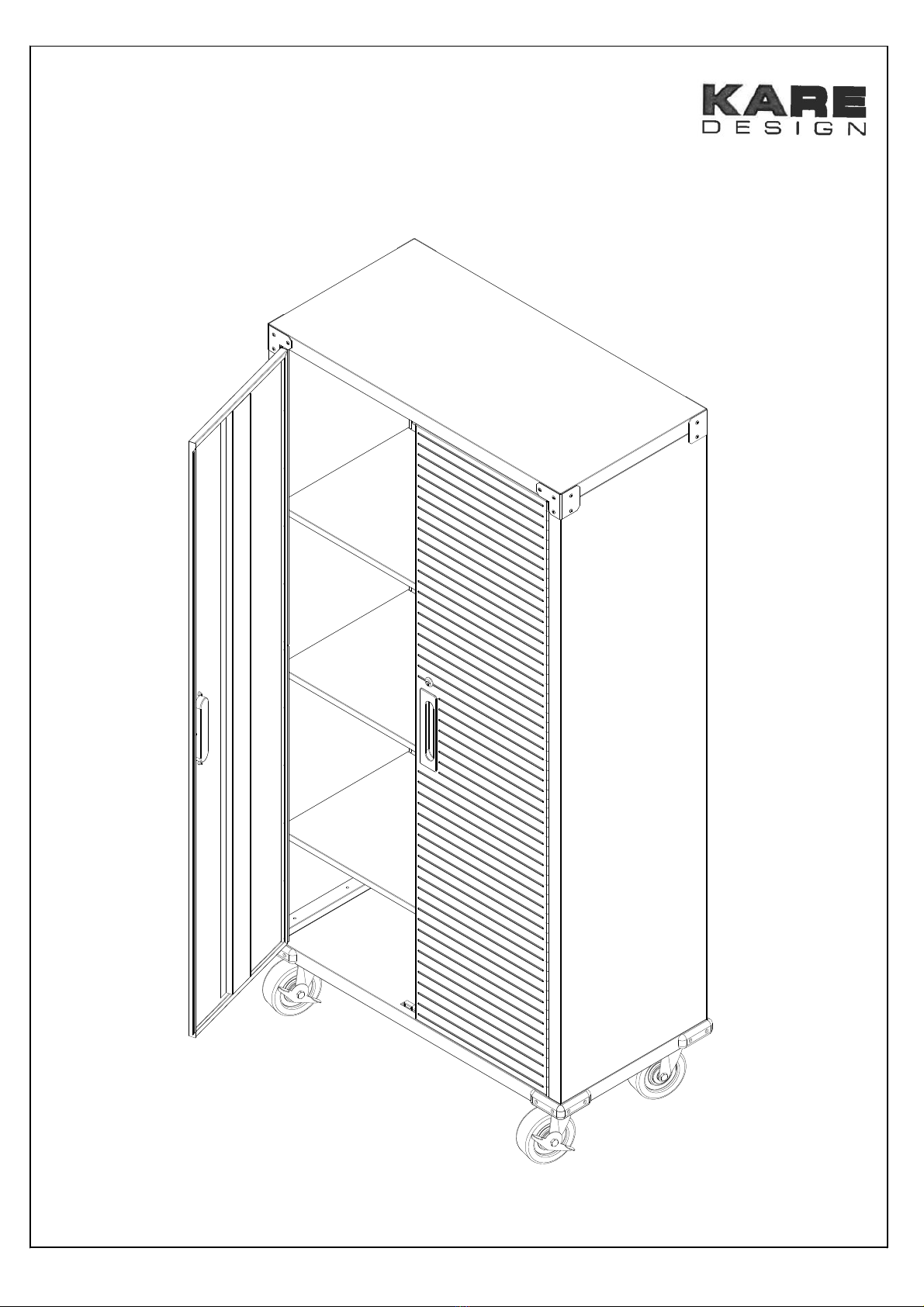

78843 Cabinet Efficiency 2 Doors

78843 Cabinet Efficiency 2 Doors
(pg 1 of 9)

78843 Cabinet Efficiency 2 Doors
(#7) RIGHT DOOR x 1 PC
(#8) UPPER BACK PANEL x 1 PC

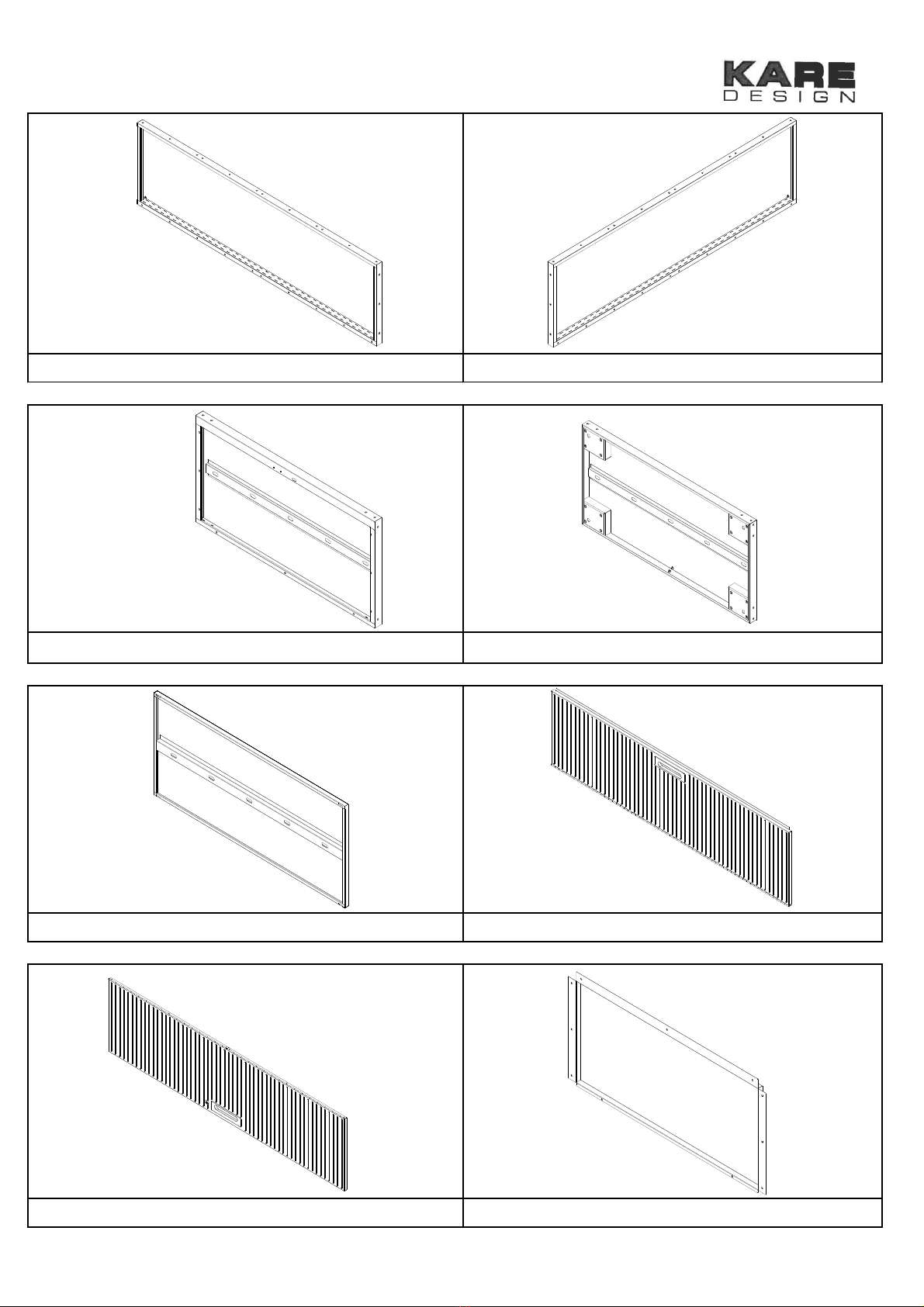

PARTS LIST (pg 2 of 9)
(#3) TOP PANEL x 1 PC
(#4) BOTTOM PANEL x 1 PC
(#1) LEFT PANEL x 1 PC
(#2) RIGHT PANEL x 1 PC
(#5) MIDDLE SHELF x 3 PCS
(#6) LEFT DOOR x 1 PC

78843 Cabinet Efficiency 2 Doors
(#12) WHEEL WITH BRAKE x 2 PCS
(#14) CORNER PROTECTION x 2 PCS
(#15) CORNER PROTECTION x 2 PCS
(#13) WHEEL W/O BRAKE x 2 PCS
(#16) SCREW C (M4x18L) x 16 PCS
(#17) SCREW D (M8x18L) x 16 PCS
PARTS LIST (pg 3 of 9)
(#9) MIDDLE BACK PANEL x 2 PCS
(#10) BOTTOM BACK PANEL x 1 PC

78843 Cabinet Efficiency 2 Doors
PARTS LIST (pg 4 of 9)
(#23) MAGNETx 2 PCS
(#41) SCREW F (M4x8L) x 80 PCS
(#42) SCREW G (M4X30) x 6 PCS
(#22) KEY x 2 PCS
(#21-A) SCREW DRIVER x 1 PC
(#34) HOOK x 12 PCS
(#58) BUMPER x 4 PCS

Step 1:
Step 2:
78843 Cabinet Efficiency 2 Doors
*Note: Before tightening the screws, make sure the
bottom corners of the Left and Right Side Panels (#1 and
#2) are completely flushed with the back and front
corners of the Bottom Panel (#4).

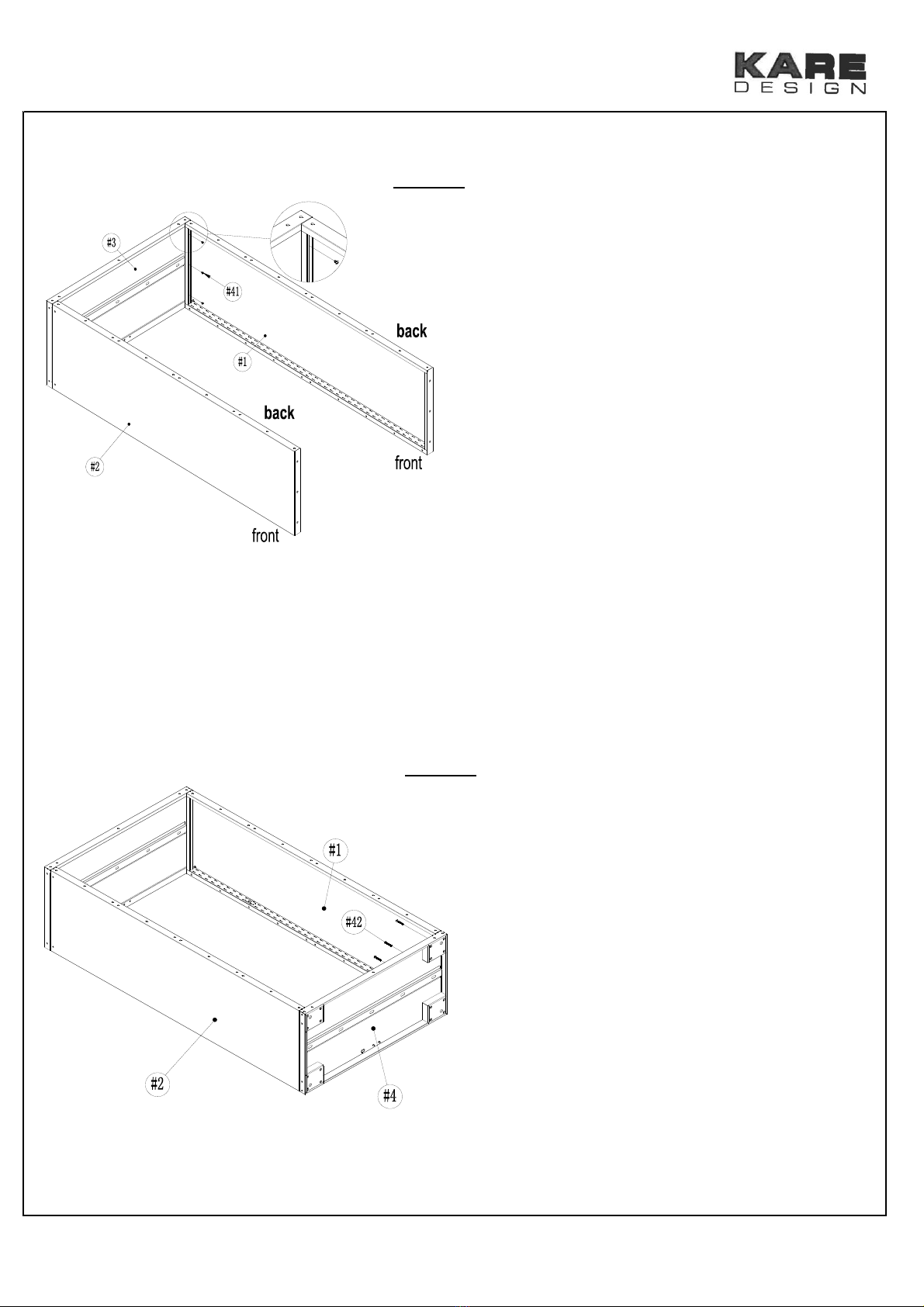

Place the Bottom Panel (#4), face front downward, to the
Left and Right Side Panels (#1 and #2). Use 6 Screws G
(#42) to install.
Install Bottom Panel (#4).
Install Left and Right Side Panel (#1 and #2) to the
Top Panel (#3).
Place the Right Panel (#2) on the ground vertically. Make
sure the front of the panel faces downward. Place the
Top Panel (#3) next to the Left Panel (#1). Line up the
screw holes, insert and tighten 3 Screws F (#41) using
Screw Driver (#21-A). Install the Right Panel (#2) the
same way.
*Note: The screw holes have some tolerance –small
adjustments may be needed during assembly.
ASSEMBLY INSTRUCTIONS (pg 5 of 9)
*NOTE: Recommend using 2 persons to assemble Storage Cabinet.

Step 3:
Step 4:
Note:
78843 Cabinet Efficiency 2 Doors
Install the Wheels (#12 and #13).
b. Install both Middle Back Panel (#9) above Bottom
Back Panel (#10) the same way. Place the groove
of the Middle Back Panel (#9) onto the top edge of
the Bottom Back Panel (#10) and use 8 Screws F
(#41) to install.
Install the Wheels with Brake (#12) onto the front of the
cabinet and screw the Wheels W/O Brake (#13) onto
the back of the cabinet. Use Screws D (#17) and
Screw Driver (#21-A) to install.
Make sure the Wheels with Brake (#12) are in
LOCKED position and stand the cabinet upright after
installing the four wheels.
c. Use 7 Screws F (#41) to install the Upper Back
Panel (#8) the same way.
ASSEMBLY INSTRUCTIONS (pg 6 of 9)
Install the Back Panels (#8, #9 and #10).
a. Use 7 Screws F (#41) to install the Bottom Back
Panel (#10) onto both Left and Right Side Panels
(#1 and #2) and Bottom Panel (#4).

Step 5:
Note:
Step 6:
78843 Cabinet Efficiency 2 Doors
ASSEMBLY INSTRUCTIONS (pg 7 of 9)

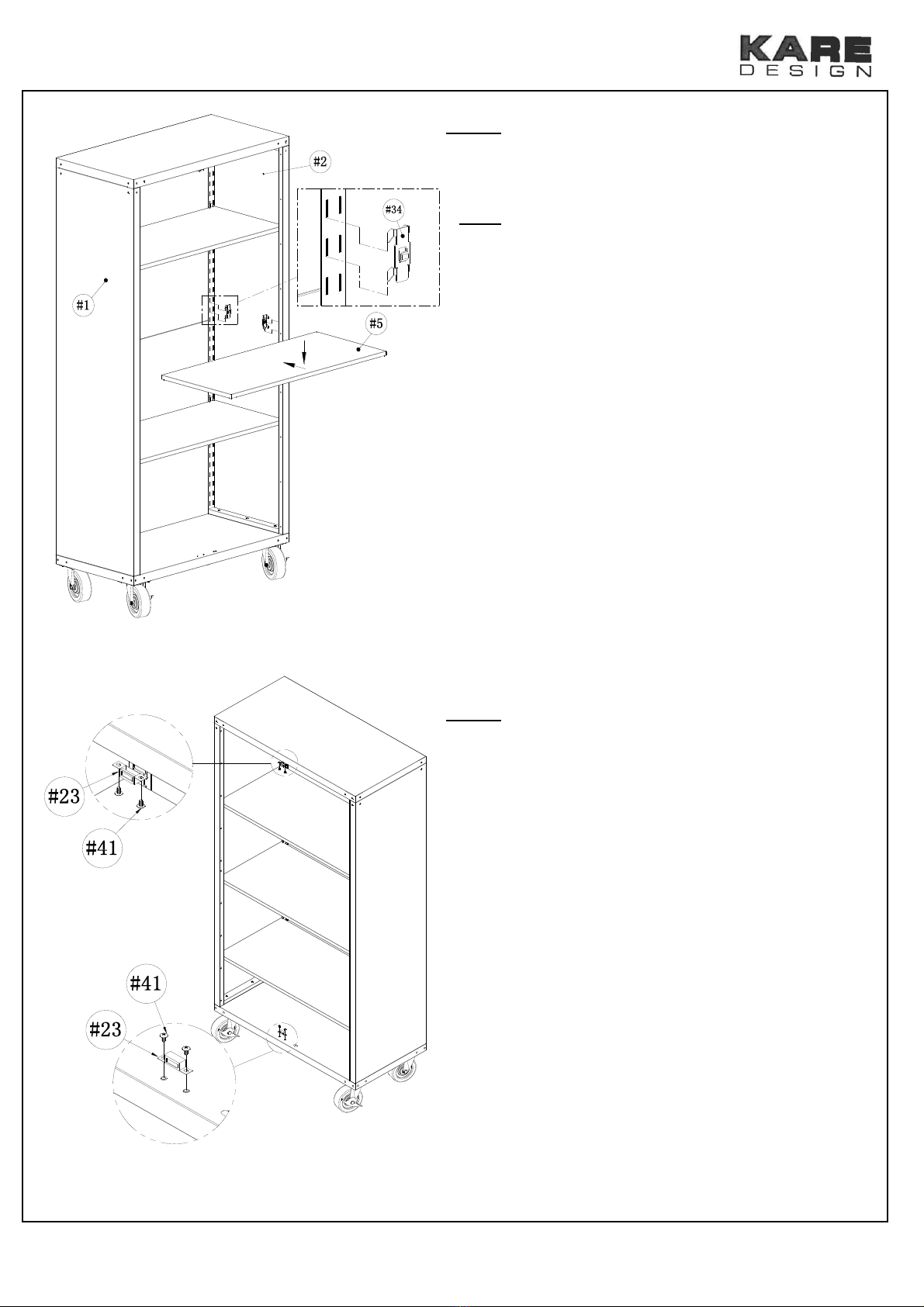

Install the Middle Shelves (#5).
Install the Middle Magnet (#23).
a. Decide the height for the each Middle Shelf (#5) and
place the Hooks (#34) into the hook slot and push
down.
Each Middle Shelf (#5) needs a hook at the four
corners to support it. Place Hooks (#34) at the four
corners and make sure they are at the same height.
b. Place each Middle Shelf (#5) into cabinet and push
down onto the Hooks (#34).
Use 4 Screws F (#41) to install the Middle Magnet
(#23) on the Top Panel (#3) and the Bottom Panel
(#4).

Step 7:
Step 8:
Step 9:
78843 Cabinet Efficiency 2 Doors
ASSEMBLY INSTRUCTIONS (pg 8 of 9)

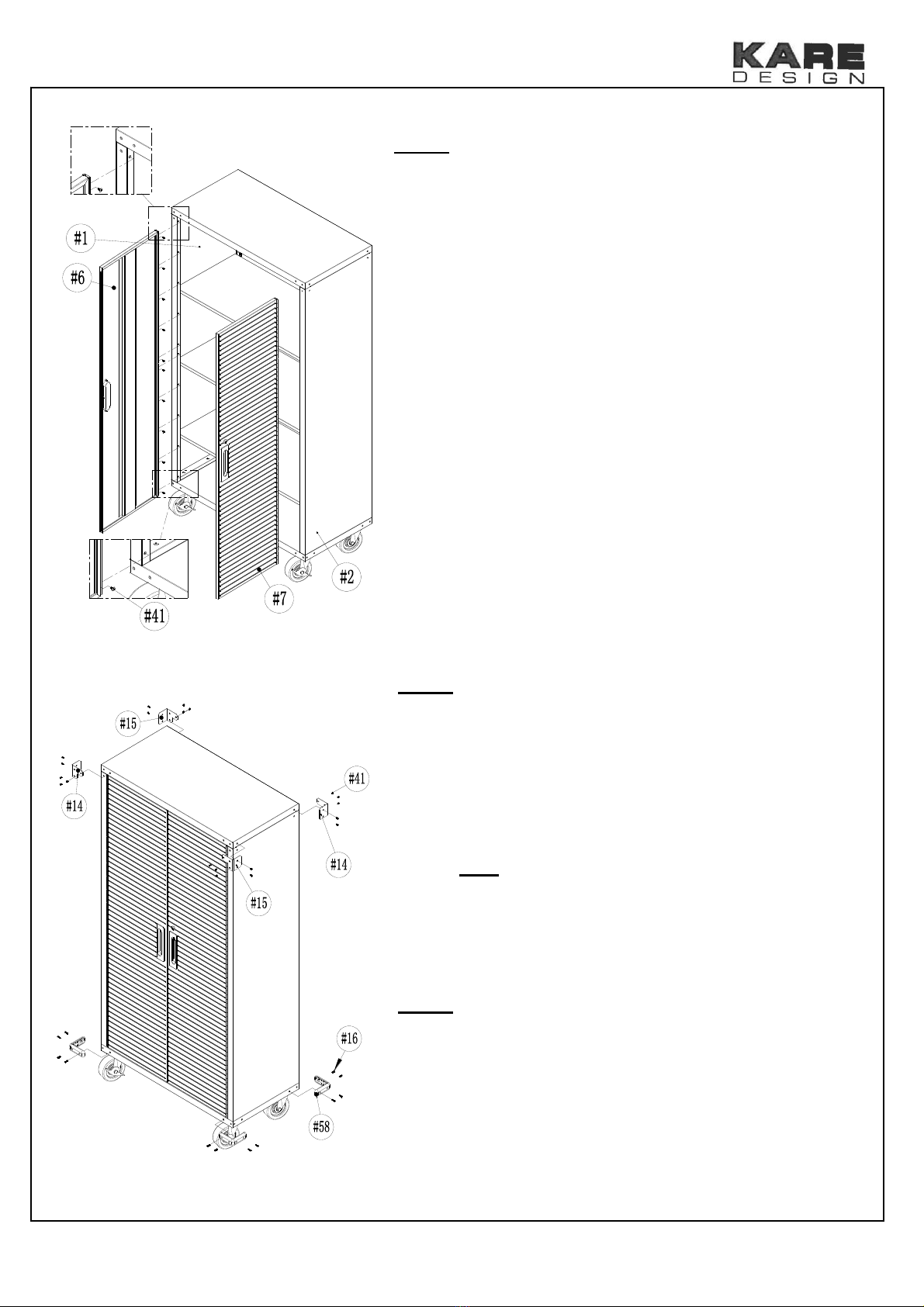

b. Install the Right Door (#7) the same way.
Install the Left and Right Doors (#6 and #7).
Note: There is a difference in shape of the Corner Protection
(#14) for the left front and right back and the Corner
Protection (#15) for right front and left back.
Move the cabinet to desirable place and use Key (#22) to
lock the doors.
a. Attach the Left Door (#6) to the unit using 10 Screws F
(#41) to tighten it.
Note: The screw holes on the door hinge have tolerance,
enabling the door to be adjusted and centered in the
doorframe.
Install the Bumpers (#58) and Corner Protection (#14 and
#15).
a. Use 16 Screws C (#16) to install the 4 Bumpers (#58)
onto the four corners of the Bottom Panel (#4).
b. Use 20 Screws F (#41) to install the Corner Protection
(#14 and #15) onto the top of the cabinet.

78843 Cabinet Efficiency 2 Doors
ASSEMBLY INSTRUCTIONS - WARNING SHEET (pg 9 of 9)
