Kathrein VWS 2500 User manual

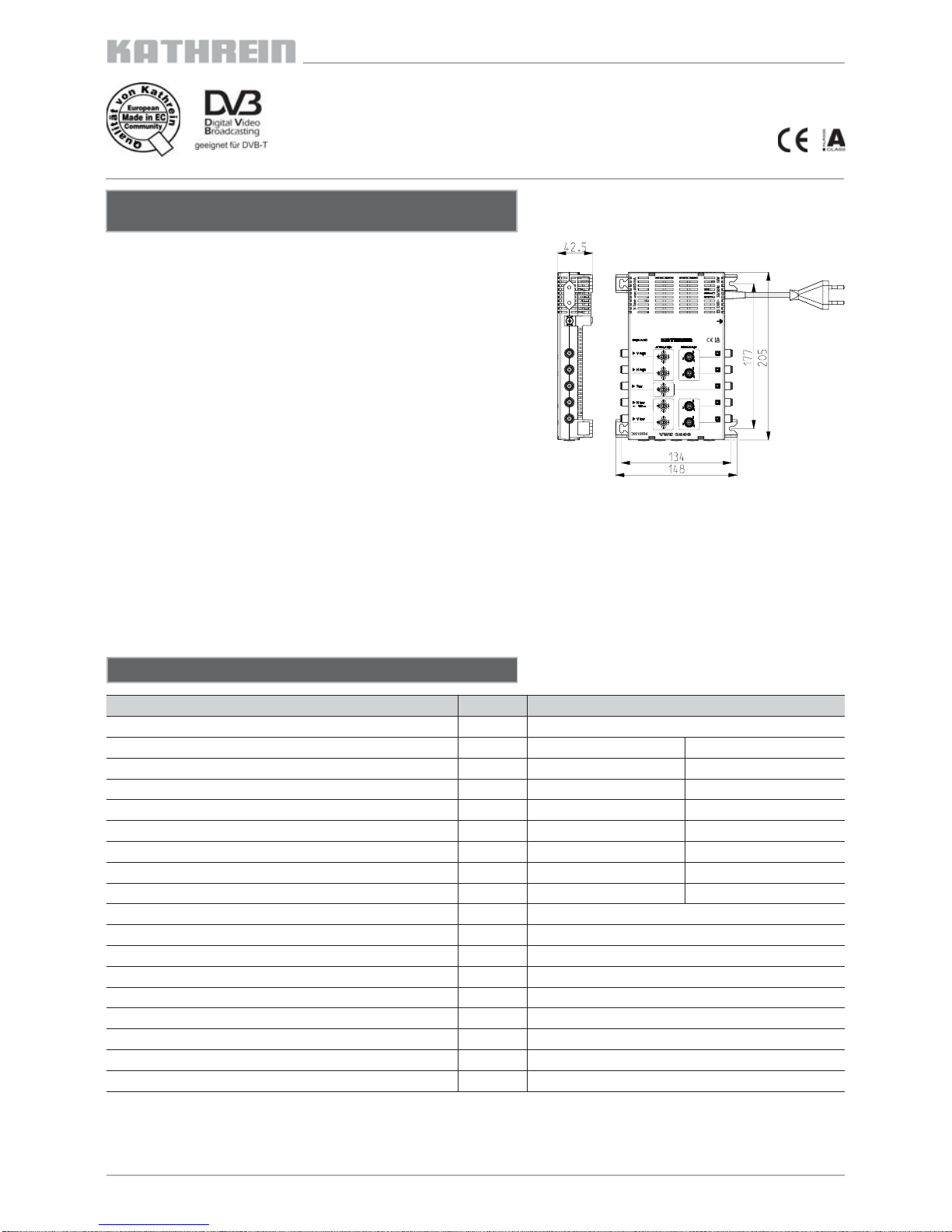

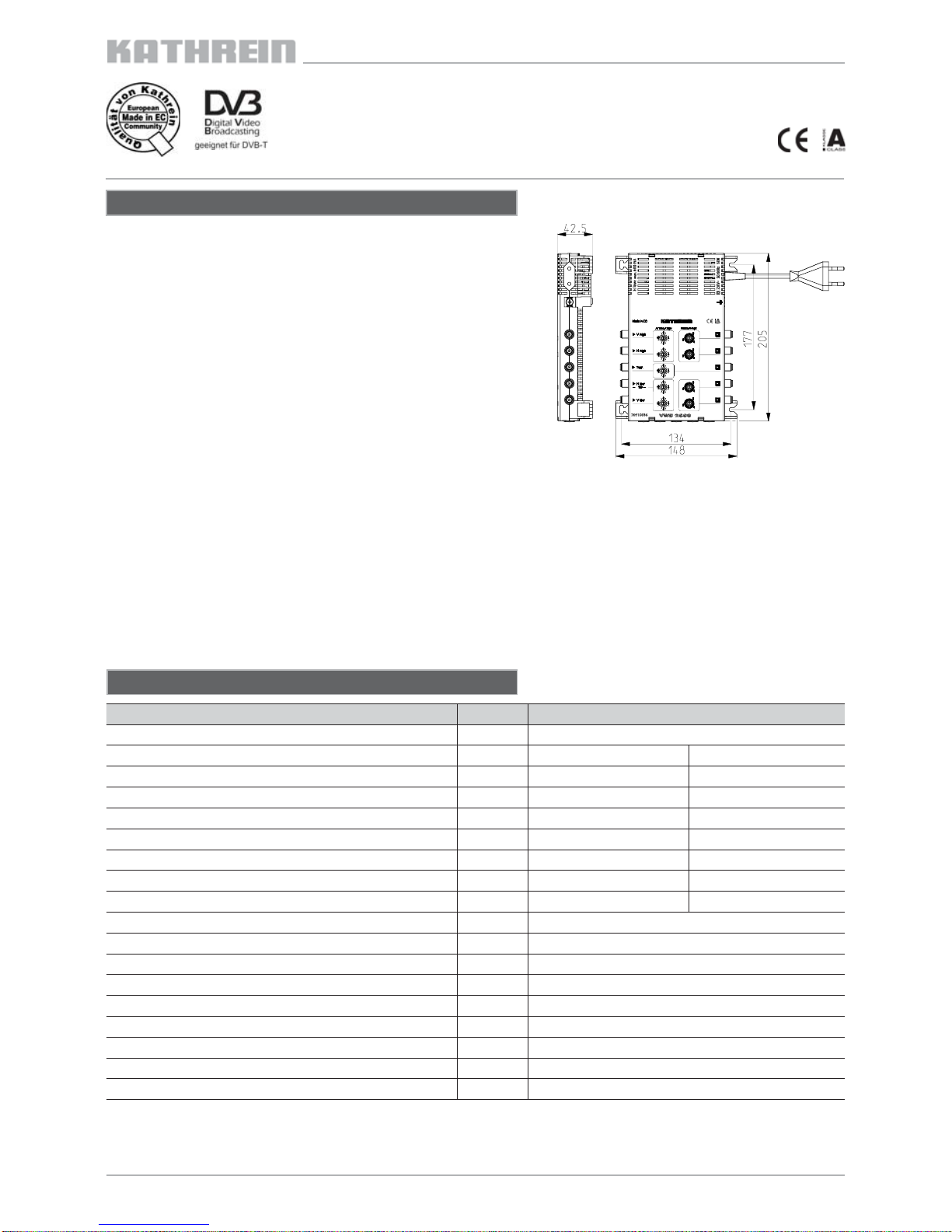

VWS 2500
20510036
936.3296/A/0509/1.2d
QMultischalter-Verteilnetzverstärker für Sat und terrestrischen
Bereich im Kathrein-Sat-ZF-Verteilsystem 4 x Sat-ZF
QFünf Verstärker (4 x Sat-ZF u. 1 x terrestrischer Bereich) sind in
einem Gehäuse untergebracht
QHohe Aussteuerfestigkeit der Verstärkerzüge
QHohe Entkopplung zwischen den Verstärkerzügen
QBK-Tauglichkeit des terrestrischen Verstärkerzuges
QEinstellbare Dämpfungssteller (1-dB-Stufung) in jedem
Verstärkerzug zum Einpegeln unterschiedlicher Eingangspegel
QFeste Vorentzerrung im terrestrischen Verstärkerzug
QEinstellbarer Vorentzerrung (2/4/6 dB) in jedem Sat-Verstärkerzug
QNiedrige Leistungsaufnahme durch hocheffizientes,
kurzschlussfestes Schaltnetzteil
QLNB-Fernspeisemöglichkeit über den Eingang horizontal low.
Alle anderen Eingänge sind spannungsfrei (dadurch Betrieb mit
UAS 485 möglich)
QFür die Innenmontage
Der VWS 2500 wird zur optimalen Signalbereitstellung am Eingang
von größeren Multischalter-Kaskaden oder als kaskadierbarer
Verteilnetzverstärker zum Ausgleich von Kabel- oder Abzweiger-/
Verteiler-Durchgangsdämpfungen in größeren Verteilnetzen eingesetzt.
Multischalter-Verteilnetzverstärker
Sat-ZF-Verteilsystem
Multischalter-Verteilnetzverstärker
Technische Daten
Typ VWS 2500
Bestell-Nr. 20510036
Eingänge 1 x terrestrisch 4 x Sat-ZF
Frequenzbereich MHz 47-862 950-2150
Verstärkung ¹)dB 17-21 24
Einstellbereich Dämpfungssteller (1-dB-Schritte) dB 0-15 0-15
Einstellbereich Entzerrung dB - 2/4/6
Max. Ausgangspegel (Störprodukte 3. Ordnung) dBµV 113 ²)115 ³)
Max. Ausgangspegel (Störprodukte 2. Ordnung) dBµV 104 4) 110 ³)
Max. Betriebspegel für BK (bis 862 MHz) 5) dBµV 98 -
Entkopplung Stamm dB 40
Eingangsnennspannung V 198-253 (50-60 Hz)
Spannung sekundär (Eingang horiz. low) V 18
Verfügbarer Fernspeisestrom (Eingang horiz. low) mA 620
Eingangsnennleistung (bei 620/200/0 mA externer Last)) W 18/9/5
Schutzklasse/Schutzart II (schutzisoliert)/IP 30
Zulässige Umgebungstemperatur °C -20 bis +55
Abmessungen (B x H x T) mm 205 x 148 x 43
Verpackungs-Einheit/Gewicht St./kg 1 (10)/0,75
¹)Frequenzabhängige Verstärkung (Preemphase)
²)60-dB-KMA nach EN 50083-5
³)35-dB-IMA nach EN 60728-3
4) 60-dB-IMA nach EN 60728-3
5) Nach EN 60728-3, 60-dB-CTB/CSO, CENELEC-Raster

• Das beschriebene Gerät dient ausschließlich der Installation von Satelliten-Empfangsanlagen.
• Jegliche anderweitige Nutzung oder die Nichtbeachtung dieses Anwendungshinweises hat den Verlust der
Gewährleistung bzw. Garantie zur Folge.
• Das Gerät darf nur in trockenen Innenräumen montiert werden. Nicht auf oder an leicht entzündlichen
Materialien montieren.
• Der VWS 2500 ist mit einer Potenzialausgleichs-Leitung (Cu, mindestens 4 mm2) zu versehen.
• Die Sicherheitsbestimmungen der jeweils aktuellen Normen EN 60728-11 und EN 60065 sind zu beachten.
• Geeignete Befestigungsmittel: Holzschrauben, max. Ø: 4,5 mm
• Verbindungsstecker: HF-Stecker 75 Ω(Serie F) nach EN 61169-24.
Stromführendes Gerät
• Nicht öffnen oder am Gerät manipulieren!
• Bei Arbeiten an der Anlage immer Netzstecker aus der Steckdose ziehen!
• Auf ausreichenden Abstand achten! Nach allen Seiten mind. 5 cm!
• Das Gerät darf nicht an der Decke montiert werden!
• Für die Geräteentwärmung muss freie Luftzirkulation möglich sein. Überhitzungsgefahr!
Achtung:
• Auf das Netzgerät dürfen keine mit Flüssigkeit gefüllten Gegenstände gestellt werden.
• Das Netzteil darf nicht Tropf- oder Spritzwasser ausgesetzt werden.
• Der Netzstecker muss ohne Schwierigkeiten zugänglich und benutzbar sein.
• Das Gerät kann nur durch Ziehen des Netzsteckers vom Netz getrennt werden.
Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen - gemäß Richtlinie 2002/96/EG DES
EUROPÄISCHEN PARLAMENTS UND DES RATES vom 27. Januar 2003 über Elektro- und Elektronik-Alt-
geräte fachgerecht entsorgt werden.
Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen
öffentlichen Sammelstellen ab.
Montage und Sicherheitshinweise
Anlagenbeispiel
KATHREIN-Werke KG .Anton-Kathrein-Straße 1 – 3 .Postfach 10 04 44 .83004 Rosenheim .Deutschland .Telefon [phone] .Fax [phone]
Internet: http://www.kathrein.de
936.3296/A/0509/2.2d/ZWT Technische Änderungen vorbehalten!
Symbolische Darstellung
• Bei größerem Durchmesser des Kabel-
Innenleiters als 1,2 mm bzw. Grat kön-
nen die Gerätebuchsen zerstört werden.
Durchmesser 0,6-
1,2 mm gratfrei
Max. 2 mm
Überstand
Anzugsmoment
max. 3 Nm
(Gefahr des
Überdrehens)

VWS 2500
20510036
936.3296/A/0509/1.2e
QMulti-switch distribution network amplifiers for the satellite and
terrestrial range in a Kathrein 4 x Sat-IF distribution system
QFive amplifiers (4 x satellite IF and 1 x terrestrial range) in a
single housing
QHigh dynamic range of amplifier units
QHigh decoupling between the amplifier units
QCATV-capable terrestrial amplifier unit
QAdjustable attenuators (1 dB steps) in each amplifier unit to
equalise different input levels
QFixed pre-equalisation in the terrestrial amplifier unit
QAdjustable pre-equalisation (2/4/6 dB) in each satellite amplifier
unit
QLow power consumption based on high-efficiency short-circuit-
proof switch-mode power supply unit
QLNB can be remote fed via the horizontal low input.
All other inputs are voltage-free (enabling operation with UAS 485)
QFor indoor installation
The VWS 2500 is used for optimal signal processing on the input of
larger multi-switch cascades, or as cascadable distribution network
amplifier for compensating cable or tap/splitter transmission losses in
larger distribution networks.
Multi-switch distribution network amplifier
Sat-IF distribution system
Multi-switch distribution network amplifier
Technical data
Type VWS 2500
Order no. 20510036
Inputs 1 x terrestrial 4 x Sat-IF
Frequency range MHz 47-862 950-2150
Amplification ¹)dB 17-21 24
Adjustable attenuator setting range (1 dB steps) dB 0-15 0-15
Equalisation setting range dB - 2/4/6
Max. output level (interferences 3rd order) dBµV 113 ²)115 ³)
Max. output level (interferences 2nd order) dBµV 104 4) 110 ³)
Max. operating level for CATV (up to 862 MHz) 5) dBµV 98 -
Trunk decoupling dB 40
Nominal input voltage V 198-253 (50-60 Hz)
Secondary voltage (input horiz. low) V 18
Available remote feed current (input horiz. low) mA 620
Nominal input power (at 620/200/0 mA external load) W 18/9/5
Protection class/protection type II (double insulated)/IP 30
Ambient temperature range °C -20 to +55
Dimensions (W x H x D) mm 205 x 148 x 43
Packaging unit/weight pc./kg 1 (10)/0.75
¹)Frequency-dependent gain (pre-emphasis)
²)60-dB-KMA to EN 50083-5
³)35-dB-IMA to EN 60728-3
4) 60-dB-IMA to EN 60728-3
5) To EN 60728-3, 60-dB-CTB/CSO, CENELEC raster

• The unit described is intended solely for the installation of satellite receiver systems.
• Any other use, or failure to comply with these instructions, will result in voiding of warranty cover.
• The unit may only be installed in dry indoor areas. Do not mount on or against highly combustible materials.
• The VWS 2500 should be provided with an equipotential bonding wire (Cu, at least 4 mm2).
• The safety regulations set out in the current EN 60728-11 and EN 60065 standards must be complied with.
• Suitable securing fastenings: Wood screws, max Ø: 4.5 mm
• Connector: HF plug 75 Ω(series F) to EN 61169-24.
Current-carrying unit
• Do not open or tamper with the unit!
• When working on the system always unplug the mains plug from the wall socket!
• Ensure adequate clearance! Clearance all round at least 5 cm!
• The unit must not be mounted on the ceiling!
• Free circulation of air must be possible to discharge the heat emitted by the unit. Risk of overheating!
Attention:
• No liquid-filled items may be placed on top of the power supply unit.
• The power supply unit must not be exposed to dripping or splashing water.
• The mains plug must be easily accessible and operable.
• The only reliable method of disconnecting the unit from the mains is to unplug it.
Electronic equipment is not household waste, in accordance with directive 2002/96/EC OF THE EUROPEAN
PARLIAMENT AND THE COUNCIL dated 27th January 2003 on used electrical and electronic equipment,
it must be disposed of properly.
At the end of its service life, take this unit for disposal to an appropriate official collection point.
Installation and safety instructions

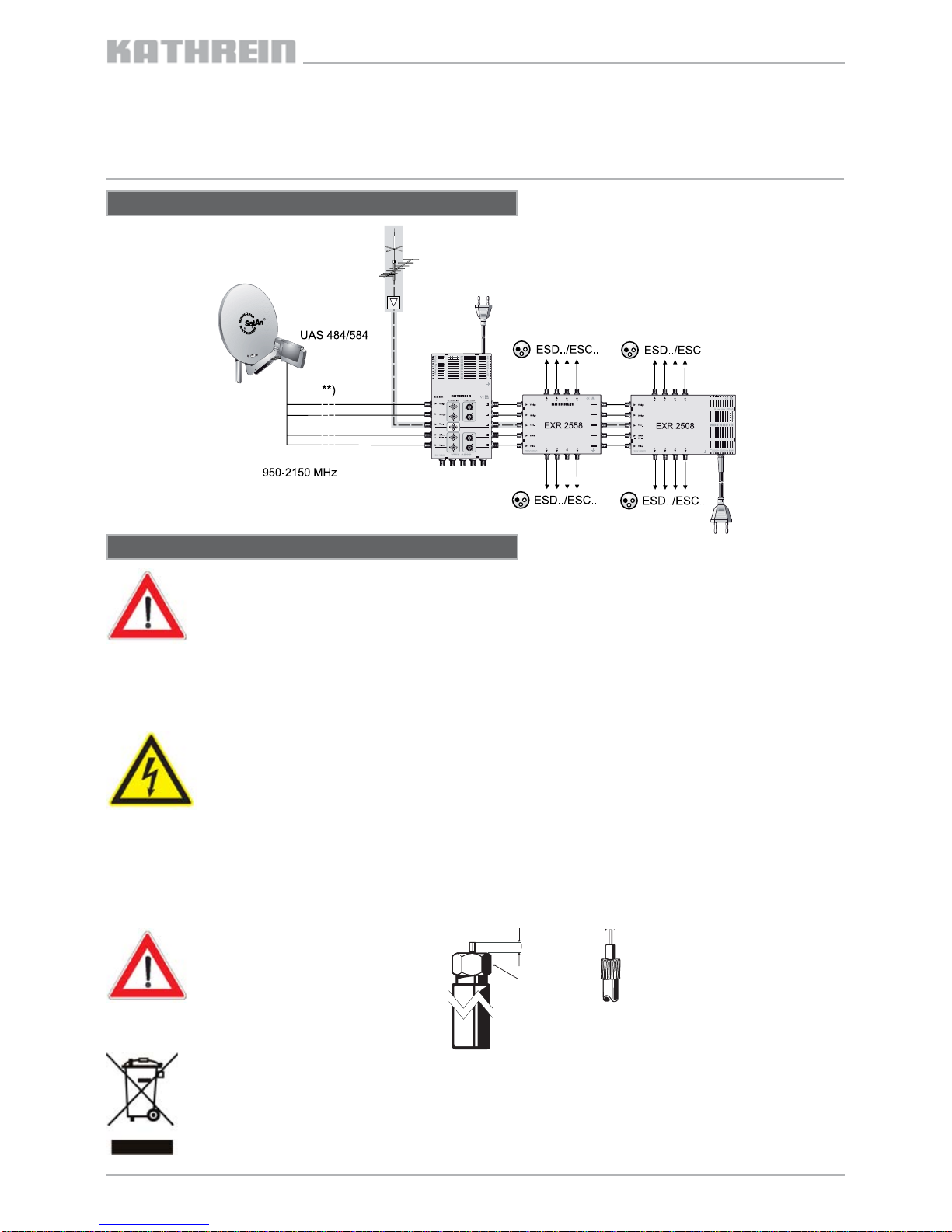

System example
KATHREIN-Werke KG .Anton-Kathrein-Straße 1 - 3 .P.O. Box 100 444 .83004 Rosenheim .GERMANY .phone [phone] .Fax [phone]
Internet: http://www.kathrein.de
936.3296/A/0509/2.2e/ZWT Technical data subject to change.
Symbolic representation
Sat-IF
• If the inner cable conductor diameter is
greater than 1.2 mm or in case of burr, the
device sockets may be destroyed.
Diameter
0.6-1.2 mm
free of burrs
Max. 2 mm excess
length
Clamping torque
max. 3 Nm
(danger of overwin-
ding)

VWS 2500
20510036
936.3296/A/0509/1.2f
QAmplificateur répartiteur commutateur multiple pour satellite et
signaux terrestres dans le système de distribution FI Sat Kathrein
4 x FI Sat
QCinq amplificateurs (4 x FI Sat et 1 x terrestre) sont logés dans un
boîtier
QGrande résistance des sections de l’amplificateur à la
surmodulation
QDécouplage élevé entre les sections de l’amplificateur
QCompatibilité câble large bande de la section terrestre de
l’amplificateur
QRégulateurs d’amortissement réglables (par pas de 1 dB) dans
chaque section de l’amplificateur pour ajuster différents niveaux
d’entrée
QPréaccentuation fixe dans la section terrestre de l’amplificateur
QPréaccentuation réglable (2/4/6 dB) dans chaque section satellite
de l’amplificateur
QFaible puissance absorbée grâce à un bloc d’alimentation très
performant et à l’épreuve des courts-circuits
QPossibilité de téléalimentation du LNB via l’entrée horizontale
basse. Toutes les autres entrées sont sans tension (donc
compatibilité avec UAS 485)
QMontage en intérieur
Le VWS 2500 est utilisé pour optimiser le signal à l’entrée des
grandes cascades de commutateurs multiples ou comme amplificateur
répartiteur avec possibilité de mise en cascade pour corriger les
affaiblissements de transmission des câbles ou des dérivations/
répartiteurs dans les réseaux de distribution de grande envergure.
Amplificateur répartiteur commutateur multiple
Système de distribution FI Sat
Amplificateur répartiteur commutateur multiple
Caractéristiques techniques
Type VWS 2500
Référence 20510036
Entrées 1 x terrestre 4 x FI Sat
Plage de fréquence MHz 47-862 950-2150
Gain ¹)dB 17-21 24
Plage de réglage du régulateur d’amortissement (par pas de 1 dB) dB 0-15 0-15
Plage de réglage de la correction dB - 2/4/6
Niveau de sortie max. (produits parasites du 3ème ordre) dBµV 113 ²)115 ³)
Niveau de sortie max. (produits parasites du 2ème ordre) dBµV 104 4) 110 ³)
Niveau de service max. pour câble large bande (jusqu'à 862 MHz) 5) dBµV 98 -
Découplage ligne principale dB 40
Tension nominale d’entrée V 198-253 (50-60 Hz)
Tension secondaire (entrée horiz. basse) V 18
Courant de téléalimentation disponible (entrée horiz. basse) mA 620
Puissance nominale d'entrée (charge externe de 620/200/0 mA) W 18/9/5
Classe/degré de protection II (double isolation)/IP 30
Température ambiante admissible °C -20 à +55
Dimensions (l x h x p) mm 205 x 148 x 43
Unité d’emballage/poids u./kg 1 (10)/0,75
¹)Gain en fonction de la fréquence (préaccentuation)
²)60 dB KMA selon EN 50083-5
³)35 dB IMA selon EN 60728-3
4) 60 dB IMA selon EN 60728-3
5) Selon EN 60728-3, 60 dB CTB/CSO, grille CENELEC

• L’appareil décrit sert exclusivement à l'installation d'équipements de réception satellite.
• Tout autre usage, de même que le non respect des présentes consignes, entraînera l’annulation de la
garantie.
• L’appareil ne doit être monté qu’à l’intérieur de locaux secs. Ne pas l’installer sur ou à proximité de
matériaux facilement inflammables.
• Le VWS 2500 doit être muni d’une ligne de compensation du potentiel (Cu, au-moins 4 mm2).
• Observer les consignes de sécurité des normes EN 60728-11 et EN 60065.
• Moyens de fixation : vis à bois, Ø max. : 4,5 mm
• Connecteurs : connecteurs HF 75 Ω(série F) selon EN 61169-24.
Appareil sous tension
• Ne pas ouvrir ou manipuler l’appareil !
• Systématiquement débrancher la fiche d’alimentation de la prise avant d’intervenir sur l’installation !
• Veiller à une ventilation adéquate ! 5 cm min. sur chaque face !
• L’appareil ne doit pas être fixé au plafond !
• L’évacuation de la chaleur de l’appareil suppose une circulation suffisante de l’air. Risque de surchauffe !
Attention :
• Ne poser aucun objet contenant du liquide sur le bloc d'alimentation.
• Protéger le bloc d’alimentation des gouttes ou des projections d’eau.
• La fiche d'alimentation doit rester facilement accessible.
• Ne débrancher l’appareil du secteur qu’en tirant sur la fiche secteur.
Les appareils électroniques ne sont pas des déchets domestiques et doivent à ce titre, conformément au
règlement 2002/96/CEE DU PARLEMENT EUROPEEN ET DU CONSEIL du 27 janvier 2003 portant sur les
déchets d’équipements électriques et électroniques, être éliminés comme il se doit.
Veuillez remettre cet appareil, lorsqu’il sera hors d'usage, à un point de collecte officiel spécialement prévu à
cet effet.
Consignes de montage et de sécurité
Exemple d’installation
KATHREIN-WerkeKG .Anton-Kathrein-Straße1- 3.Boîtepostale 100 444.83004 Rosenheim .ALLEMAGNE.Téléphone [phone].Fax [phone]
Internet : http://www.kathrein.de
936.3296/A/0509/2.2f/ZWT Sous réserve de modifications !
Représentation symbolique
FI Sat
• Si le diamètre du conducteur
interne est supérieur à 1,2 mm
ou en présence d’ébarbures,
les connecteurs femelles de
l’appareil sont susceptibles d’être
endommagés.
Diamètre 0,6-1,2 mm
sans bavures
Dépassement
max. 2 mm
Couple de
serrage max.
3 Nm (risque
de serrage
excessif)

VWS 2500
20510036
936.3296/A/0509/1.2esp
QAmplificador de red de distribución con conmutadores múltiples
para la gama Sat y terrestre en el sistema de distribución Sat-FI de
Kathrein 4 x Sat-FI
QCinco amplificadores (4 x Sat-FI y 1 x gama terrestre) se alojan en
una carcasa
QAlto grado de estabilidad de modulación en los módulos de
amplificación
QAlto grado de desacoplamiento entre los módulos amplificadores
QEl módulo de amplificación terrestre es apto para cable
QRegulador de atenuación ajustable (graduación de 1 dB) en cada
módulo de amplificación para ajustar los diferentes niveles de
entrada
QPrecorrección fija en el módulo de amplificadores terrestre
QPrecorrección ajustable (2/4/6 dB) en cada módulo de
amplificadores de satélite
QPoco consumo de potencia gracias a una unidad de alimentación
conmutada altamente eficiente a prueba de cortocircuitos
QPosibilidad de alimentación remota LNB a través de la entrada
horizontal low. Todas las demás entradas están libres de tensión
(esto permite el funcionamiento con UAS 485)
QPara montaje en el interior
El VWS 2500 se emplea para la preparación óptima de señales en la
entrada de grandes instalaciones de conectores múltiples en cascada
o como amplificador de distribución conectable en cascada para
compensación de atenuaciones de paso de cables o bifurcadores/
distribuidores en redes de distribución de gran tamaño.
Amplificador de red de distribución con
conmutadores múltiples
Sistema de distribución Sat-FI-
Amplificador de red de distribución con
conmutadores múltiples
Datos técnicos
Tipo VWS 2500
Ref. 20510036
Entradas 1 x terrestre 4 x Sat-FI
Gama de frecuencia MHz 47-862 950-2150
Amplificación ¹)dB 17-21 24
Margen de regulación del ajustador de atenuación (en pasos de 1 dB) dB 0-15 0-15
Margen de ajuste de la corrección dB - 2/4/6
Nivel de salida máx. (productos interferentes 3er. orden) dBµV 113 ²)115 ³)
Nivel de salida máx. (productos interferentes 2º.orden) dBµV 104 4) 110 ³)
Nivel de servicio máx. para cable (hasta 862 MHz) 5) dBµV 98 -
Desacoplamiento de la línea principal dB 40
Tensión nominal de entrada V 198-253 (50-60 Hz)
Tensión secundaria (entrada horiz. low) V 18
Corriente de alimentación remota disponible (entrada horiz. low) mA 620
Potencia nominal de entrada (con 620/200/0 mA de carga externa) W 18/9/5
Clase protección/tipo protección II (aislamiento protección)/IP 30
Temperatura ambiente admisible °C -20 a +55
Medidas (an x al x prof) mm 205 x 148 x 43
Unidad de embalaje/peso piezas/kg 1 (10)/0,75
¹)Amplificación en función de la frecuencia (preacentuación)
²)60-dB-KMA según EN 50083-5
³)35-dB-IMA según EN 60728-3
4) 60-dB-IMA según EN 60728-3
5) Según EN 60728-3, 60-dB-CTB/CSO, trama CENELEC

• El equipo descrito sirve exclusivamente para instalar sistemas de recepción de satélite.
• Cualquier otra utilización o el incumplimiento de estas instrucciones de uso tendrán como consecuencia la
pérdida de la garantía.
• El equipo sólo deben montarse en interiores secos. No debe montarse sobre o junto a materiales fácilmente
inflamables.
• El VWS 2500 ha de estar provisto de un cable de compensación de potencial (Cu, como mínimo de 4 mm2).
• Deben tenerse en cuenta las disposiciones de seguridad de las normas respectivas actuales EN 60728-11 y
EN 60065.
• Medios adecuados para la fijación: Tornillos para madera, máx. Ø: 4,5 mm
• Clavija de conexión: Conector de HF 75 Ω(serie F) según EN 61169-24.
Equipo conductor de corriente
• ¡No abrir ni manipular el equipo!
• ¡Al realizar trabajos en la instalación, desenchufar siempre el conector de red de la toma de corriente!
• ¡Cerciorarse de que hay suficiente espacio! ¡Como mínimo, 5 cm!
• ¡El aparato no se debe montar en el techo!
• Es necesario que haya circulación libre de aire para el enfriamiento del aparato. ¡Peligro de recalentamiento!
Atención:
• No se debe colocar sobre la fuente de alimentación ningún objeto que contenga líquido.
• La unidad de alimentación no debe exponerse a gotas ni salpicaduras de agua.
• Se debe poder acceder libremente al conector de red, y éste debe poder utilizarse sin problemas.
• El aparato sólo se puede desconectar de la red eléctrica desenchufando el conector de red.
Los aparatos electrónicos no se deben tirar a la basura doméstica. Según la directiva 2002/96/CE DEL
PARLAMENTO EUROPEO Y DEL CONSEJO del 27 de enero de 2003, relativa a aparatos eléctricos y
electrónicos usados, se tienen que eliminar correctamente como residuos.
Una vez termine la vida útil de este aparato, entréguelo en los puntos de recogida públicos previstos al efecto,
para su gestión como residuo.
Montaje e instrucciones de seguridad
Ejemplo de una instalación
KATHREIN-WerkeKG.Anton-Kathrein-Strasse1-3.ApartadoPostal100444.83004Rosenheim.ALEMANIA
.Teléfono+498031184-0.Fax:[phone]
Internet: http://www.kathrein.de
936.3296/A/0509/2.2esp/ZWT Datos técnicos sujetos a modificaciones.
Representación simbólica
Sat-FI
• En caso de conductores interiores del
cable de diámetro superior a 1,2 mm o
bien si existe rebaba, pueden resultar
destruidos los conectores hembra de
los aparatos.
Diámetro 0,6-1,2 mm
sin rebabas
Rebase máx.
2 mm
Par de apriete
máx. 3 Nm
(peligro de
sobregiro)

VWS 2500
20510036
936.3296/A/0509/1.2i
QAmplificatore per rete di distribuzione a commutatori multipli per
campo satellitare e terrestre nel sistema di distribuzione Sat-FI
Kathrein 4 x Sat-FI
QAmplificatore per rete di distribuzione a commutatori multipli per
campo satellitare e terrestre nel sistema di distribuzione Sat-FI
Kathrein 4 x Sat-FI
QElevata resistenza alla modulazione delle unità di amplificazione
QElevato disaccoppiamento tra i tratti dell’amplificatore
QCompatibilità BK dell'unità di amplificazione terrestre
QRegolatore di attenuazione impostabile (passi da 1 dB) in ogni
tratto dell’amplificatore per regolare i diversi livelli d’ingresso
QPreequalizzazione fissa nell'unità di amplificazione terrestre
QPreequalizzazione regolabile (2/4/6 dB) in ogni unità di
amplificazione satellitare
QRidotto assorbimento di potenza grazie all’alimentatore a
commutazione altamente efficiente e protetto contro i cortocircuiti
QPossibilità di alimentazione a distanza LNB attraverso l'ingresso
orizzontale low. Tutti gli altri ingressi sono senza tensione
(possibilità di utilizzo con UAS 485)
QPer il montaggio interno
VWS 2500 viene impiegato per preparare il segnale all’ingresso di
grandi cascate di commutatori multipli o come amplificatore per rete
di distribuzione collegabile in cascata per compensare le attenuazioni
passanti di distributori/derivatori o cavi in grandi reti di distribuzione.
Amplificatore per rete di distribuzione a
commutatori multipli
Sistema di distribuzione Sat-FI
Amplificatore per rete di distribuzione a
commutatori multipli
Dati tecnici
Tipo VWS 2500
Codice no. 20510036
Ingressi 1 x terrestre 4 x Sat-FI
Campo di frequenza MHz 47-862 950-2150
Amplificazione ¹)dB 17-21 24
Campo di regolazione del regolatore di attenuazione (step da 1-dB) dB 0-15 0-15
Campo di regolazione equalizzazione dB - 2/4/6
Livello di uscita max. (fenomeni d'interferenza di 3° ordine) dBµV 113 ²)115 ³)
Livello di uscita max. (fenomeni d'interferenza di 2° ordine) dBµV 104 4) 110 ³)
Livello di esercizio max. per BK (fino a 862 MHz) 5) dBµV 98 -
Disaccoppiamento tronco dB 40
Tensione nominale d’ingresso V 198-253 (50-60 Hz)
Tensione secondaria (ingresso orizz. low) V18
Corrente di telealimentazione disponibile (ingresso orizz. low) mA 620
Potenza nominale d'ingresso (con 620/200/0 mA di carico esterno) W 18/9/5
Classe di protezione/tipo di protezione II (isolamento protettivo)/IP 30
Temperatura ambiente consentita °C da -20 a +55
Dimensioni (L x A x P) mm 205 x 148 x 43
Unità d'imballaggio/peso Pz./kg 1 (10)/0,75
¹)Amplificazione dipendente dalla frequenza (preenfasi)
²)60 dB KMA conformemente alla norma EN 50083-5
³)35 dB IMA conformemente alla norma EN 60728-3
4) 60 dB IMA conformemente alla norma EN 60728-3
5) Conformemente alla norma EN 60728-3, a 60-dB-CTB/CSO, reticolo CENELEC

• L'apparecchio descritto serve esclusivamente per l'installazione di impianti di ricezione satellitare.
• Qualsiasi altro utilizzo o la mancata osservanza delle presenti istruzioni per l'uso comporta la perdita della
garanzia legale o commerciale.
• L'apparecchio può essere montato solamente in ambienti interni asciutti. Non montare su o nei pressi di
materiali facilmente infiammabili.
• VWS 2900 deve essere equipaggiato con una linea di compensazione del potenziale (Cu, almeno 4 mm2).
• Osservare le prescrizioni di sicurezza delle norme attuali EN 60728-11 e EN 60065.
• Mezzi di fissaggio idonei: viti autofilettanti, Ø max.: 4,5 mm
• Connettore: Connettore AF 75 Ω(serie F) secondo EN 61169-24.
Apparecchio sotto tensione
• Non aprire o manipolare l'apparecchio!
• Durante i lavori sull'impianto disinserire sempre la spina di rete dalla presa!
• Rispettare sempre una sufficiente distanza di sicurezza! Da tutti i lati almeno 5 cm!
• Non montare l'apparecchio sul soffitto!
• Per raffreddare l'apparecchio l'aria deve poter circolare liberamente. Pericolo di surriscaldamento!
Attenzione:
• Non appoggiare oggetti pieni di liquidi sull'alimentatore.
• L'alimentatore di rete non deve essere esposto a gocce o spruzzi d'acqua.
• La spina di rete deve essere facilmente accessibile e utilizzabile.
• L'apparecchio può essere scollegato dalla rete elettrica soltanto disinserendo la spina di rete.
Gli apparecchi elettronici non vanno smaltiti nei rifiuti urbani, bensì in maniera appropriata conformemente
alla direttiva 2002/96/CE DEL PARLAMENTO EUROPEO E DEL CONSIGLIO del 27 gennaio 2003 sui
rifiuti di apparecchiature elettriche ed elettroniche.
Quando questo apparecchio non servirà più, portarlo presso uno degli appositi centri di raccolta locali.
Informazioni di montaggio e di sicurezza
Esempio di impianto
KATHREIN-WerkeKG.Anton-Kathrein-Straße1-3.Casellapostale100444.83004Rosenheim.GERMANIA.Telefono+498031184-0.Fax[phone]
Internet: http://www.kathrein.de
936.3296/A/0509/2.2i/ZWT Si riservano modifiche dei dati tecnici.
Rappresentazione indicativa
Sat-FI
• In caso di diametri del conduttore
interno del cavo superiori a 1,2 mm
e/o in presenza di bava è possibile
che le prese dell’apparecchio vengano
danneggiate in modo irreparabile.
Diametro 0,6-1,2 mm
senza bava
Sporgenza
max. 2 mm
Coppia di
serraggio max.
3 Nm (pericolo
di serraggio
eccessivo)
