Kathrein VWS 2551 User manual

1 / 4
Hohe Aussteuerfestigkeit der Verstärkerzüge
Hohe Entkopplung zwischen den Verstärkerzügen
Durch die Verwendung einer GaAs-Endstufe ist der
terrestrische Verstärker für BK-Anwendung geeignet
Schrittweise einstellbare Dämpfungssteller (1-dB-
Stufung) für den Sat- und den terrestrischen Bereich
(alle Sat-Zweige werden gleichzeitig eingestellt)
Schrittweise einstellbare Vorentzerrung (2/4/6 dB) im
Sat-Bereich (alle Sat-Zweige werden gleichzeitig
eingestellt) ermöglicht einen optimalen Schräglagen-
ausgleich in der Kaskade
Die Stromversorgung des VWS erfolgt durch Fernspei-
sung aus dem Endmultischalter der Kaskade über den
Sat-Zweig „horizontal low“
Kathrein-Power-Saving:
In Anlagen mit Geräten, die Kathrein-Power-Saving
unterstützen, wird die LNB Versorgung abgeschaltet,
sobald kein Receiver mehr in Betrieb ist. Bei Fernspei-
sung wird also auch der Verstärker abgeschaltet
Optional ist eine Ortsspeisung über den DC-Anschluss
mit dem Netzteil NCF 18 möglich (hierbei wird nicht die
Versorgung des LNB übernommen)
Alle Sat-Verstärkerzüge sind mit einer DC-Umgehung
ausgerüstet. Die Versorgungsspannung des Endmul-
tischalters für das LNB und die Signalisierung für
Kathrein-Power-Saving wird somit durchgeschleift
VWS 2551 20510099
Sat-ZF-Verteilsystem
Multischalter-Verteilnetzverstärker
Merkmale
Durch Verwendung eines hochezienten DC/
DC-Wandlers ist der Stromverbrauch des VWS 2551
extrem gering
Zusätzliche Stromsparmöglichkeit durch selektives
Abschalten des terrestrischen Verstärkers, wenn
dieser nicht benötigt wird
Für die Innenmontage
Abmessungen in mm
geeignet für DVB-T/T2

2 / 4
Typ VWS 2551
Bestell-Nr. 20510099
Eingänge 1 x terrestrisch 4 x Sat-ZF
Frequenzbereich MHz 47-862 950-2150
Verstärkung ¹)dB 16 15
Einstellbereich Dämpfungssteller (1-dB-Schritte) dB 0-14 0-15
Einstellbereich Entzerrung dB - 2/4/6
Max. Ausgangspegel (Störprodukte 3. Ordnung) dBµV 108 ²) 112 ³)
Max. Ausgangspegel (Störprodukte 2. Ordnung) dBµV 104 4) 104 ³)
Max. Betriebspegel für BK (bis 862 MHz) 5) dBµV 96 -
Entkopplung Stamm dB - 45
Versorgungsspannung V +18
Stromaufnahme Terr. an mA 85
Terr. aus 50
Max. Fernspeisestrom (je Sat-Zweig) mA 1000
Zulässige Umgebungstemperatur °C -20 bis +55
Anschlüsse F-Connectoren
Abmessungen (B x H x T) mm 112 x 148 x 44
Verpackungs-Einheit/Gewicht St./kg 1 (10)/0,37
¹) Frequenzabhängige Verstärkung (Preemphase) in Abhängigkeit der Schalterstellung für Vorentzerrung
²) 60-dB-KMA nach EN 50083-5
³) 35-dB-IMA nach EN 60728-3
4) 60-dB-IMA nach EN 60728-3
5) Nach EN 60728-3, 60-dB-CTB/CSO, CENELEC-Raster
Technische Daten
●Die beschriebenen Geräte dienen ausschließlich der Installation von Satelliten-Empfangsanlagen.
●Jegliche anderweitige Nutzung oder die Nichtbeachtung dieses Anwendungshinweises hat den
Verlust der Gewährleistung bzw. Garantie zur Folge.
●Die Geräte dürfen nur in trockenen Innenräumen montiert werden. Nicht auf oder an leicht
●entzündlichen Materialien montieren.
●Die Geräte sind mit einer Potenzial-Ausgleichsleitung (Cu, mindestens 4mm2) zu versehen.
●Die Sicherheitsbestimmungen der jeweils aktuellen Normen EN60728-11 und EN62368-1 sind zu
beachten.
●Befestigungsmittel: Holzschrauben, max Ø: 4,0mm
●Verbindungsstecker: HF-Stecker 75Ω (Serie F) nach EN61169-24.
Einsetzen des Verstärkers in eine Satelliten-Empfangsanlage
Grundsätzlich kann der Verstärker an jeder Position in der Sat-Empfangsanlage eingebaut werden (siehe dazu auch
Punkt „Anlagenbeispiele“). Dabei ist aber folgendes zu beachten:
●Der Pegel am Eingang sollte sich in einem Fenster von ca. 50 bis max. 80dBµV bewegen und
●Nachfolgende Multischalter dürfen nicht übersteuert werden
Allgemeines zur Installation
Montage- und Sicherheitshinweise

3 / 4

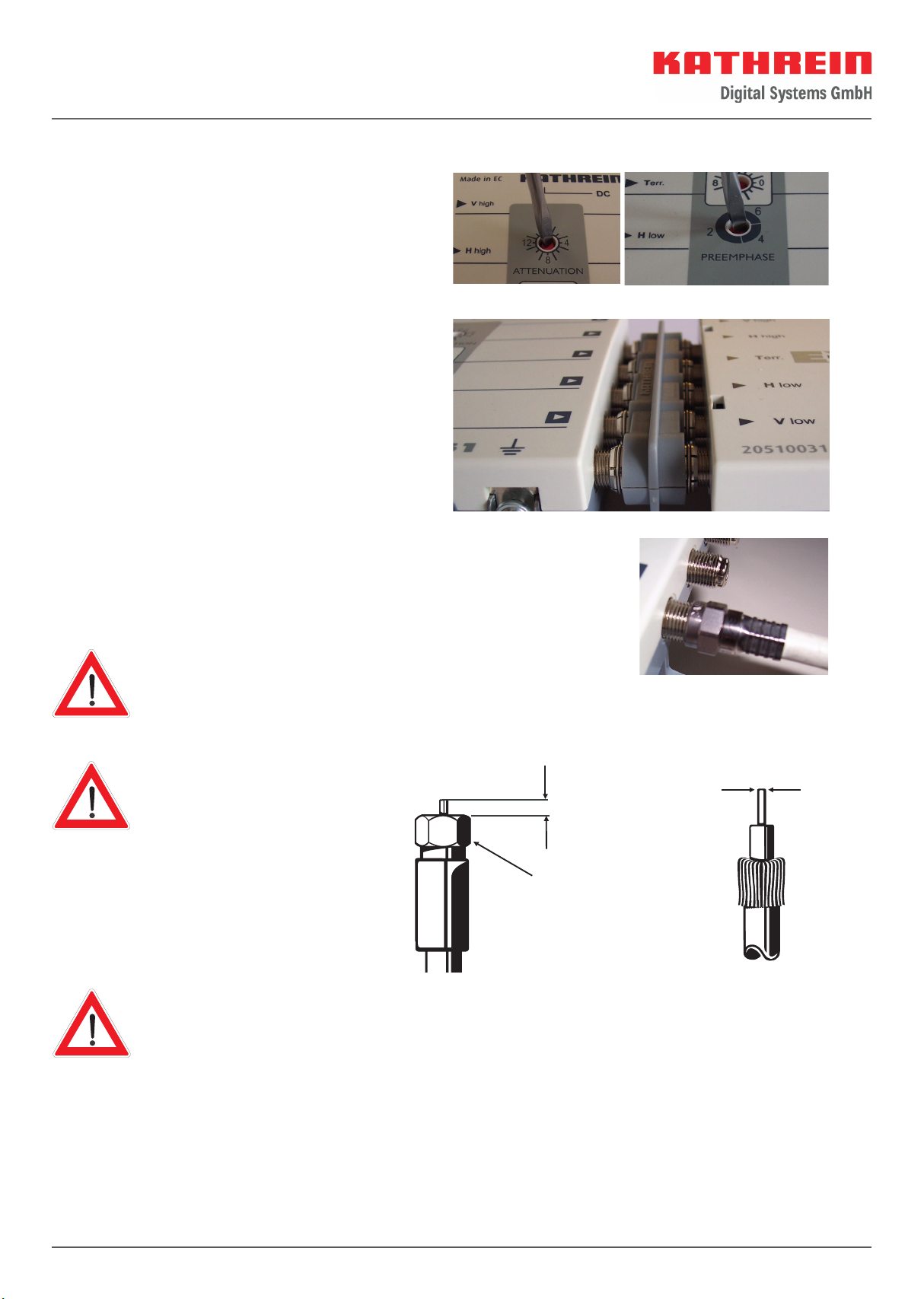

Verbindung der Verstärker mit weiteren Geräten
der Sat-Empfangsanlage
Die einfachste und schnellste Verbindung, z. B. zu
einem Durchgangs-Multischalter, erhält man durch
den optional erhältlichen Steckverbinder EMU 250
(siehe Bild rechts). Hier werden die Geräte direkt anein-
ander gesteckt.
Einpegeln des Verstärkers
Zur Bestimmung des Pegels verwenden Sie am Besten
ein Antennenmessgerät, z. B. MSK200. Sie können die
Verstärkung in 1-dB-Schritten zurückregeln (siehe Bild
rechts). Der Dämpfungssteller wirkt jeweils auf alle vier
Verstärkerzüge im Sat-Bereich gleichzeitig.
Zum Ausgleich von Schräglagen der Dämpfung, z. B.
bei großen Kabellängen kann man den Verstärker auf
2-, 4- und 6-dB-Vorentzerrung einstellen. Der terrestri-
sche Verstärker wird mit einem eigenen Regler einge-
stellt.
Bei weiter voneinander entfernten Geräten empfiehlt sich die Verwendung von
hochwertigen Koaxialkabeln (mit sehr hohen Schirmungswerten), z. B. LCD111.
Verwenden Sie nach Möglichkeit hochwertige F-Stecker (siehe Bild rechts)
zum „Crimpen“ oder als Kompressionsstecker (siehe Kathrein-Katalog „Satel-
liten- und terrestrische Empfangs-Antennenanlagen“).
Bei Verwendung von Koaxialkabeln achten Sie besonders auf die
richtige Zuordnung der Ein- bzw. Ausgänge zueinander. Der
Ausgang „V low“ des Verstärkers muss mit dem Eingang „V low“
des Multischalters verbunden werden usw.
Unter Beachtung der erforderlichen Pegelverhältnisse können in einer Kaskade max. bis zu drei
Verstärker betrieben werden.
Bei größerem Durchmesser des Kabel-Innen-
leiters als 1,2mm bzw. Grat können die Gerä-
tebuchsen zerstört werden. Max. 2mm Überstand
Anzugsdrehmoment max.
3,4Nm (Gefahr des
Überdrehens)
Durchmesser
0,6-1,2mm
gratfrei
Spannungsversorgung des Verstärkers
Kathrein-Verstärker sind mit einem innovativen Versorgungskonzept ausgestattet. Der Verstärker kann auf zwei Arten
versorgt werden:
1. Durch Fernspeisung über das Koaxialkabel des Anschlusses „H low“ eines End-Multischalters oder
2. Durch Anschluss eines optional erhältlichen Netzteiles NCF18 an die Buchse „DC“ (hierbei wird nicht die Versorgung
des Speisesystems übernommen!)

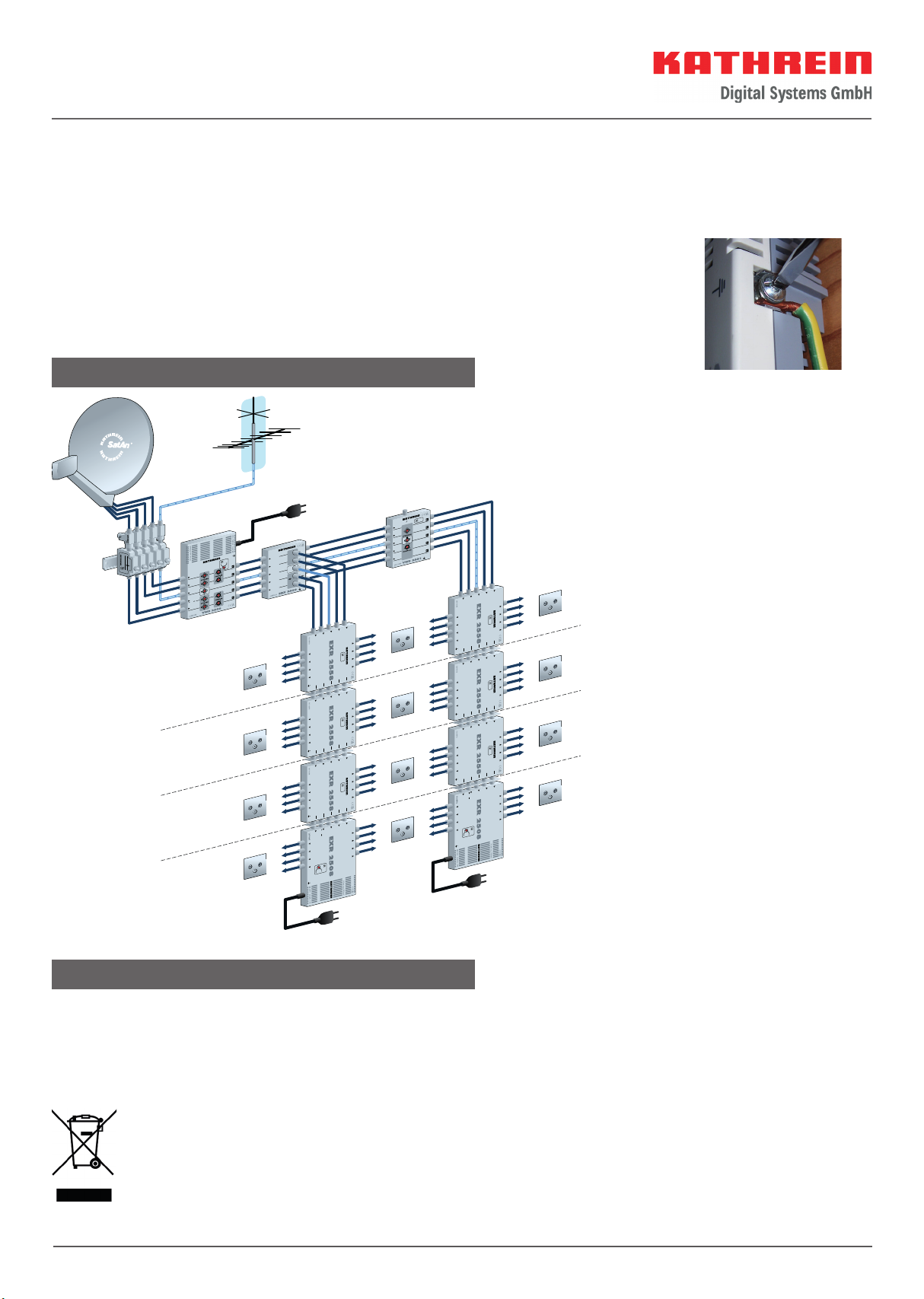

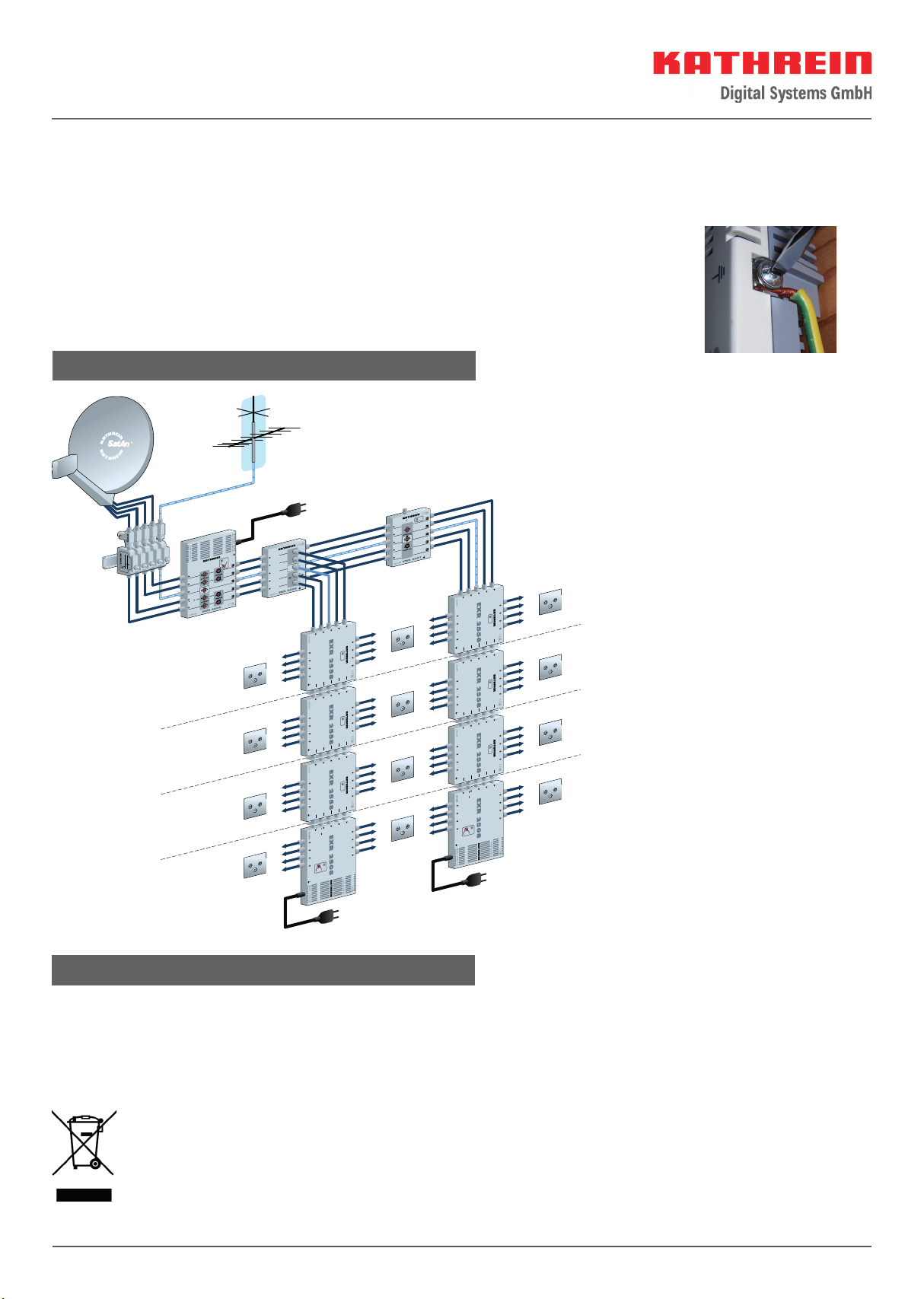

Anschlussbeispiel
www.kathrein-ds.com | [email protected] 9364722/d/STM/0320/DE | Änderungen vorbehalten.
KATHREIN Digital Systems GmbH | Anton-Kathrein-Str. 1–3 | 83022 Rosenheim | Deutschland | Telefon [phone]
Elektronische Geräte
Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen gemäß Richtlinie 2012/19/EU DES
EUROPÄISCHEN PARLAMENTS UND DES RATES vom 4. Juli 2012 über Elektro- und Elektronik-Altgeräte fach-
gerecht entsorgt werden. Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den
dafür vorgesehenen öentlichen Sammelstellen ab.
KAZ 11/12
UAS
584
KAZ12
21810002
A
KAZ 11
507205
A
T
err.
V
high
H
high
V
low
H
low
-4dB
-4dB
-4dB
-4dB
-4dB
-4dB
-4dB
-4dB
-4dB
-4dB
T
err.
V
high
H
high
V
low
H
low
Power
Saving
DC
OFF
2
T
err.
V
high
H
high
V
low
H
low
1
4
3
6
5
8
7
18V
Power
OFF
Saving
ON
2
T
err.
V
high
H
high
V
low
H
low
1
4
3
6
5
8
7
Power
Saving
2
T
err.
V
high
H
high
V
low
H
low
1
4
3
6
5
8
7
Power
Saving
2
T
err.
V
high
H
high
V
low
H
low
1
4
3
6
5
8
7
Power
Saving
VWS 2551
2
T
err.
V
high
H
high
V
low
H
low
1
4
3
6
5
8
7
18V
Power
OFF
Saving
ON
2
T
err.
V
high
H
high
V
low
H
low
1
4
3
6
5
8
7
Power
Saving
2
T
err.
V
high
H
high
V
low
H
low
1
4
3
6
5
8
7
Power
Saving
2
T
err.
V
high
H
high
V
low
H
low
1
4
3
6
5
8
7
Power
Saving
ESD..
ESC..
ESD..
ESC..
ESD..
ESC..
3x EXR 2558 | EXR 2508
T
err.
V
high
H
high
V
low
H
low
18V
OFF
Power
OFF
Saving
ON
EBX 2520
VWS 2500
Potenzialausgleich
Für den Potenzialausgleich verwenden Sie einen Erdungsdraht von mindestens 4mm Quer-
schnitt. Zur Erdung des Gerätes ist die am Gerät vorhandene Erdungsschraube zu verwenden.
Jedes Gerät der Empfangsanlage muss geerdet werden.
Kathrein-Power-Saving
In Anlagen mit aktivem Kathrein-Power-Saving wird der Verstärker mit dem letzten Receiver ebenfalls abgeschaltet.
Wenn dieser terrestrisch weiter empfangbar bleiben soll, muss der Verstärker mit dem NCF18 versorgt werden.
In Anlagen ohne Kathrein-Power-Saving oder terrestrisch kann der Endmultischalter die Versorgung übernehmen.
Hiermit erklärt die KATHREIN Digital Systems GmbH, dass das Gerät
VWS 2551, BN: 20510099
der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden
Internetadresse verfügbar: www.kathrein-ds.com
Vereinfachte EU-Konformitätserklärung

1 / 4
High dynamic range of amplifier units
High decoupling between the amplifier units
Because it uses a GaAs final stage, the terrestrial
amplifier is suitable for CATV applications
Adjustable attenuator (in 1-dB steps) for the satel-
lite and terrestrial range (all satellite branches are
adjusted at the same time)
Adjustable pre-emphasis (steps of 2/4/6 dB) in the
satellite range (all satellite branches are adjusted at
the same time) permits optimum pre-emphasis in the
cascade
The power supply to the VWS is provided by remote
feed from the last multi-switch in the cascade via the
“horizontal low” satellite branch
Kathrein Power-Saving:
In systems with devices that support Kathrein Power-
Saving, the LNB power supply is switched o as soon
as there is no longer any receiver in operation. Where
remote feed is in operation, the amplifier is also swit-
ched o
A local power supply via the DC port using the NCF18
power supply unit can be chosen as an option (but this
does not provide the power to the LNB)
Suitable for use in the Kathrein Sat-ZF distribution
system 4 x Sat-ZF (one satellite position)
VWS 2551 20510099
Sat-IF distribution system
Multi-switch distribution network amplifier
suitable for DVB-T
Features
Because it uses a highly ecient DC/DC converter, the
power consumption of the VWS 2551 is extremely low
An additional power-saving option is selectively
switching o the terrestrial amplifier when it is not
required
All satellite amplifier units are fitted with a DC loop-
through. This allows the supply voltage from the
last multi-switch for the LNB and the flag calling for
Kathrein Power-Saving to be looped through
For indoor installation
Dimensions in mm

2 / 4
Type VWS 2551
Order No. 20510099
Inputs 1 x terrestrial 4 x Sat-IF
Frequency range MHz 47-862 950-2150
Gain ¹)dB 16 15
Adustable attenuator setting range (1-dB steps) dB 0-14 0-15
Equalisation setting range dB - 2/4/6
Max. output level (interferences 3rd order) dBµV 108 ²) 112 ³)
Max. output level (interferences 2nd order) dBµV 104 4) 104 ³)
Max. operating level for CATV (up to 862 MHz) 5) dBµV 96 -
Decoupling trunk dB - 45
Supply voltage V +18
Current drain Terr. on mA 85
Terr. o 50
Max. remote feed current (each Sat signal polarity) mA 1000
Permissible ambient temperature °C -20 to +55
Connections F-type connectors
Dimensions (W x H x D) mm 112 x 148 x 44
Packing unit/Weight pc/kg 1 (10)/0,37
¹) Frequency-dependent gain (pre-emphasis) depending on the pre-equalisation setting
²) 60-dB XMod to EN 50083-5
³) 35-dB IMod to EN 60728-3
4) 60-dB IMod to EN 60728-3
5) To EN 60728-3, 60-dB CTB/CSO, CENELEC channel plan
Technical Data
●The units described are intended solely for the installation of satellite receiver systems.
●Any other use, or failure to comply with these instructions, will result in voiding of warranty cover.
●The units may only be installed in dry indoor areas. Do not mount on or against highly combustible
materials.
●The units should be provided with an equipotential bonding wire (Cu, at least 4mm2).
●The safety regulations set out in the current EN60728-11 and EN62368-1 standards must be
complied with.
●Suitable securing fastenings: Wood screws, max Ø: 4.5mm
●Connector: HF plug 75Ω (series F) to EN61169-24.
Installation of an amplifier in a satellite reception system
In principle, the amplifier can be built into any position in the Sat reception system (see section “System examples”).
The following is to be observed:
●the level on the input should fall within the range between 50 to max. 80dBμV and
●the multi-switches following are not to be overdriven
Installation and safety instructions
General information on installation

3 / 4
Connection of the amplifier to other units of the
Sat reception system
The easiest and quickest way to connect the ampli-
fier to, e.g. a loop-through multi-switch is by using the
optional connector EMU250 (see picture on right).
This enables the units to be connected to each other
directly.
Levelling the amplifier
In order to define the level, it is recommended to use
an antenna measuring instrument, e.g. MSK 200. You
can adjust the gain in 1-dB increments (see picture on
right).
The attenuator aects all Sat-range amplifier units at
the same time.
To equalise attenuation slopes, such as in long cable
lengths, the amplifier’s pre-equalisation can be set to
2, 4 and 6dB. The terrestrial amplifier is adjusted with
its own attenuator.
If the units are far apart, it is recommended to use high-quality coaxial cables
(with very high screening values), e.g. LCD111. If possible, use high-quality
F-type connectors (see picture right) for “crimping” or compression connec-
tors (see Kathrein catalogue “Satellite and terrestrial antenna products and
systems”).
When using coaxial cables, it is especially important to make
sure that the inputs and outputs are correctly assigned to one
another.
The amplifier’s “V low” output must be connected to the
multiswitch’s “V low” input, etc.
If the required level ratios are observed, a maximum number of three amplifiers can be operated in a
cascade.
If the inner cable conductor diameter is
greater than 1.2mm or in case of burr, the
device sockets may be destroyed. Max.2mm excess length
Clamping torque max.
3,4Nm
(danger of overwinding)
Diameter
0.6-1.2mm
free of burrs
Amplifier voltage supply
Kathrein amplifiers are equipped with an innovative powering concept. The amplifiers can be powered in two ways:
1. Through remote feeding via the coaxial cable of the “H low” connection on a terminal multi-switch
2. Through connection of the optional NCF 18 power supply unit to the “DC” socket (does not include powering of the
feed system!)

Connection example
www.kathrein-ds.com | [email protected] 9364722/d/STM/0320/GB | Subject to change.
KATHREIN Digital Systems GmbH | Anton-Kathrein-Str. 1–3 | 83022 Rosenheim | Germany | Phone [phone]
Electronic equipment
Electronic equipment is not domestic waste – in accordance with directive 2012/19/EU OF THE EUROPEAN
PARLIAMENT AND THE COUNCIL dated 4th July 2012 concerning used electrical and electronic appliances, it
must be disposed of properly. At the end of its service life, take this unit for disposal at a designated public
collection point.
KAZ 11/12
UAS
584
KAZ12
21810002
A
KAZ 11
507205
A
T
err.
V
high
H
high
V
low
H
low
-4dB
-4dB
-4dB
-4dB
-4dB
-4dB
-4dB
-4dB
-4dB
-4dB
T
err.
V
high
H
high
V
low
H
low
Power
Saving
DC
OFF
2
T
err.
V
high
H
high
V
low
H
low
1
4
3
6
5
8
7
18V
Power
OFF
Saving
ON
2
T
err.
V
high
H
high
V
low
H
low
1
4
3
6
5
8
7
Power
Saving
2
T
err.
V
high
H
high
V
low
H
low
1
4
3
6
5
8
7
Power
Saving
2
T
err.
V
high
H
high
V
low
H
low
1
4
3
6
5
8
7
Power
Saving
VWS 2551
2
T
err.
V
high
H
high
V
low
H
low
1
4
3
6
5
8
7
18V
Power
OFF
Saving
ON
2
T
err.
V
high
H
high
V
low
H
low
1
4
3
6
5
8
7
Power
Saving
2
T
err.
V
high
H
high
V
low
H
low
1
4
3
6
5
8
7
Power
Saving
2
T
err.
V
high
H
high
V
low
H
low
1
4
3
6
5
8
7
Power
Saving
ESD..
ESC..
ESD..
ESC..
ESD..
ESC..
3x EXR 2558 | EXR 2508
T
err.
V
high
H
high
V
low
H
low
18V
OFF
Power
OFF
Saving
ON
EBX 2520
VWS 2500
Potential equalisation
For potential equalisation use an earthing wire with a cross section of at least 4mm. The unit
is to be earthed using the earthing screw provided on the unit. Each unit in the reception
system must be earthed.
Kathrein Power-Saving
In systems where Kathrein Power-Saving is active, when the last receiver is switched o the amplifier is also switched
o. If the amplifier should remain available for terrestrial reception, the amplifier should be powered via the NCF18.
In systems not fitted with Kathrein Power-Saving or terrestrial systems, the last multi-switch can provide the power.
Hereby, KATHREIN Digital Systems GmbH declares that the radio equipment type
VWS 2551, order no.: 20510099
is in compliance with Directive 2014/53/EU. The full text of the EU declaration of conformity is available at the
following internet address: www.kathrein-ds.com
SIMPLIFIED EU DECLARATION OF CONFORMITY
