UFO 874 20610128
UFOcompact plus
®
4fach-Transmodulator DVB-S/-S2 – DVB-C
Merkmale
4fach-Transmodulator DVB-S/-S2 –
DVB-C (QPSK/8PSK – QAM)
Flexibler Basisband-Datenaustausch
mit Nachbarmodulen wie z. B. UFZ 896
zur Entschlüsselung
Herausragende Daten durch Direktum-
setzung als FPGA-Lösung
Vier Sat-ZF-Eingänge mit DiSEqCTM1.0-
Funktionalität für Sat-Multischalter,
flexibel auf vier Frontends verteilbar
Umfangreiche Basisband-Signalverar-
beitung mit z. B. erweiterter Programm-
filter-Funktionalität
Vier DVB-C-konformeAusgangskanäle
(J.83A)
Hohe Energieeffizienz, Leistungsauf-
nahme: Typ. 14 W an 12 V
Besonderheiten
4 x
DVB-S/S2
4 x
DiSEqC™
Hot-plug
3,5 Watt/QAM
Energie
effizient
Thermische
Abschaltung
Programm
Filter
NIT
Aufbau
CAT
Anpassung
LCN
tauglich
TS
Routing
4 x
DVB-C
Eingang Frontend Basisband Ausgang
Ausgang
(F-Connector-Buchse)

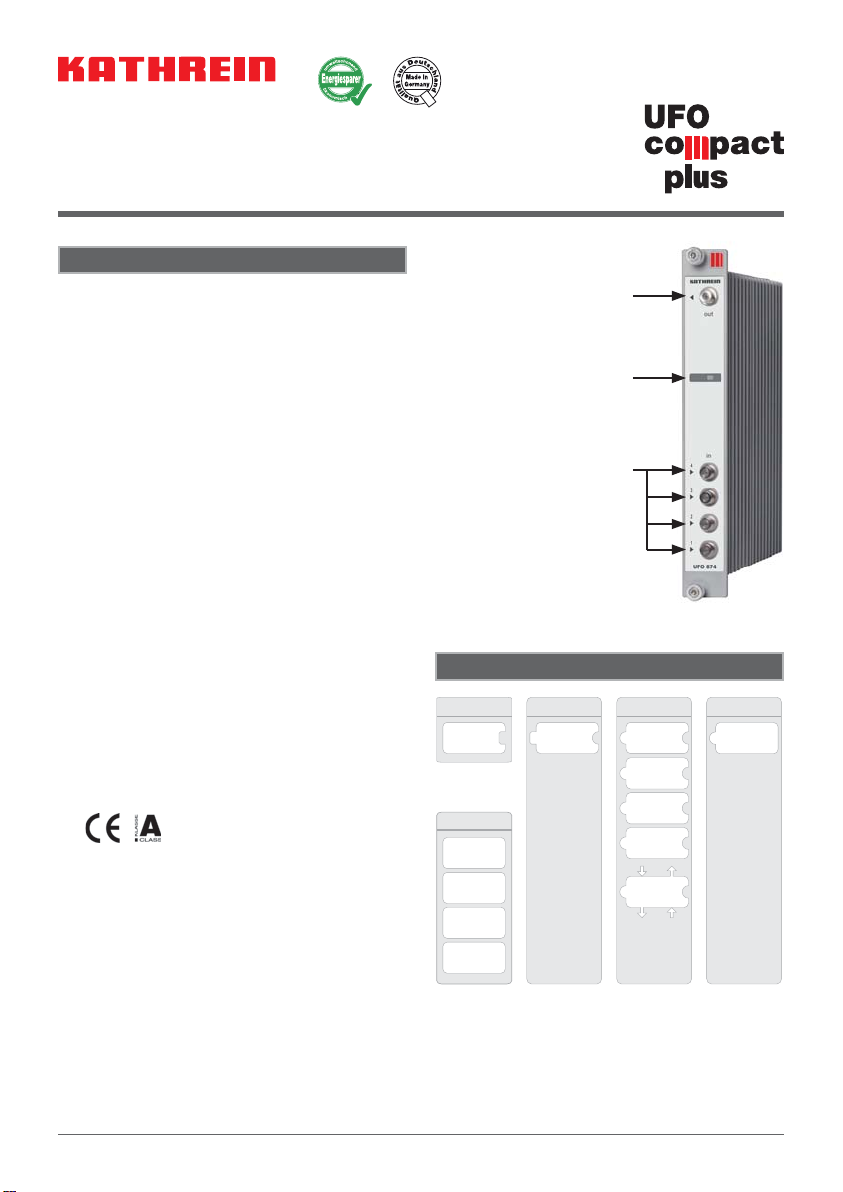

Funktionsblöcke
Status-LED
Sat-ZF-Eingänge
1 bis 4

2 / 4
Technische Daten
Eingänge
Sat-ZF-Eingang 4 x F-Connector, 75 Ω
Frequenzbereich MHz 950 ... 2150
Entkopplung dB > 25
Rückflussdämpfung dB Typ. 10
DiSEqCTM1.0 Vert./Horiz., Low/High; Sat.-Pos. (A/B/C/D)
Umschaltung Ebenen V/kHz 14/18, 0/22
Fernspeisestrom mA Max. 60 (je Eingang)
Frontend
DVB-S2 4 x
Frequenzraster MHz 1 (950 ... 2150 MHz)
AFC-Regelbereich MHz ± 3 (Symbolrate < 10 Ms/s) ± 5 (Symbolrate > 10 Ms/s)
(950 ...2150 MHz)
Eingangspegelbereich dBμV 60 ... 110
Zulässige Pegeldifferenz dB 12
Demodulation
Demodulation DVB-S EN 300 421 (1)
Eingangsdatenrate QPSK MS/s 2 ... 45
Code-Rate (Viterbi) 1/2, 2/3, 3/4, 5/6, 6/7, 7/8
Roll off % 35
Demodulation DVB-S2 EN 302 307 (2)
Eingangsdatenrate QPSK MS/s 1 ... 34
Code-Rate (LDPC) 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
Eingangsdatenrate 8PSK MS/s 1 ... 28,9
Code-Rate (LDPC) 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
Roll off % 20/25/35
Systemschnittstellen
Datenschnittstelle MBit/s
netto 800
Kontrollschnittstelle MBit/s 12
TS-Routing zur Backplane Max. 2 x 16 Transportströme (rechts und links)

3 / 4
Lieferumfang
• UFO 874
• Anwendungshinweis UFO 874
Hinweis: Die aktuelle Version des Anwendungshinweises zum UFO 874 finden Sie auf der
Kathrein-Homepage: www.kathrein.de
MPEG-TS-Prozessor
Programmfilter
PID-Filter
PSI-/SI-Bearbeitung Cable-NIT, LCN, PCR-Korrektur, CAT
Stuffing Automatisch
QAM-Modulator
Ausgangskanäle 4 x DVB-C (J.83A)
QAM-Konstellation QAM 16, 32, 64, 128, 256
Symbolrate MS/s 2,25 ... 7,25
Roll off % 15
HF-Ausgang
DVB-C-Ausgang 1 x F-Connector, 75 Ω
Frequenzbereich MHz 47 ... 1006 (Feinabgleich in 125-kHz-Schritten)
Frequenzbereich
(Kanalliste) MHz 47 ... 86/110 ... 862 (Einstellung über Kanalliste)
Rückflussdämpfung dB 14 (47 MHz) -1,5 dB/Okt.
Ausgangspegel dBμV97
Einstellbereich Aus-
gangspegel dB -20 (in 0,5-dB-Stufen)
Pegelstabilität dB ± 0,8
Frequenzstabilität ppm 35
MER dB ≥45
Schulterdämpfung dB ≥60 (bei Normpegel)
Nebenaussendungen dB ≥60
Systemdaten
Leistungsaufnahme W Typ. 14(an 12 V)
Temperaturbereich °C -20 ... 50
Schutzabschaltung °C > 70
Abmessungen (H x B x T) mm 265 x 36 x 220
Gewicht kg 1,16

936.4586/-/VKDT/0813/DE - Technische Änderungen vorbehalten!
Internet: www.kathrein.de
KATHREIN-Werke KG •Anton-Kathrein-Straße 1-3 • Postfach 10 04 44 • 83004 Rosenheim • Deutschland • Telefon [phone] • Fax [phone]
Einrichtung
Schieben Sie den UFO 874 in einen beliebigen freien Steckplatz. Falls Basisband
Daten mit einem anderen Modul (z. B. UFZ 896) ausgetauscht werden sollen, muss
der UFO 874 rechts oder links davon angeordnet werden. Achten Sie darauf, dass der
UFO 874 vollständig eingeschoben ist und damit der Kontakt zur Backplane hergestellt
ist (die Frontplatte des UFO 874 liegt an der Front der Basiseinheit an). Fixieren Sie die
beiden Rändelschrauben oben und unten (Torx-Schrauben). Der UFO 874 wird von der
UFX 800 automatisch erkannt. Sobald der UFO 874 den ordnungsgemäßen Betriebszu-
stand erreicht hat, leuchtet die grüne LED dauerhaft. Alle weiteren Bedienungshinweise
finden Sie in der Bedienungsanleitung in der USW 800 Bedien-Software.
Bedienung
Die Bedienung des UFO 874 erfolgt über die graphische Benutzeroberfläche der
Bedien-Software USW 800; deren Online-Hilfe beschreibt auch die Konfiguration
aller UFOcompact plus®-Module inkl. des UFO 874. Alle weiteren Einstellanweisungen
entnehmen Sie bitte der Bedienungsanleitung/Online-Hilfe der USW 800.
Hinweis: Die aktuelle Version der USW 800 und ihrer Bedienungsanleitung stehen kosten-
frei auf der Kathrein-Homepage „www.kathrein.de“ zum Download bereit.
Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen - gemäß
Richtlinie 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES
vom 27. Januar 2003 über Elektro- und Elektronik-Altgeräte fachgerecht entsorgt
werden. Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung
an den dafür vorgesehenen öffentlichen Sammelstellen ab.
Entsorgungs-/Recycling-Hinweis

1 / 4
UFO 874 20610128
UFOcompact plus
®
4 way Transmodulator DVB-S/-S2 - DVB-T
Features
4 way Transmodulator DVB-S/-S2 –
DVB-C (QPSK/8PSK – QAM)
Flexible baseband data exchange with
adjacent modules such as UFZ 896 for
decryption
Excellent technical data with FPGA
processed direct transmodulation
Four Sat-IF inputs with DiSEqC™1.0
functionality for Sat multi-switches; can
be flexibly distributed among four front
ends
Comprehensive base band signal pro-
cessing with e.g. extended programme
filter functionality
Four DVB-C compliant output channels
(J.83A)
High energy efficiency, power consump-
tion: typ. 14 W at 12 V

Besonderheiten
4 x
DVB-S/S2
4 x
DiSEqC™
Hot-plug
3,5 Watt/QAM
Energie
effizient
Thermische
Abschaltung
Programm
Filter
NIT
Aufbau
CAT
Anpassung
LCN
tauglich
TS
Routing
4 x
DVB-C
Eingang Frontend Basisband Ausgang
Output
(F connector socket)

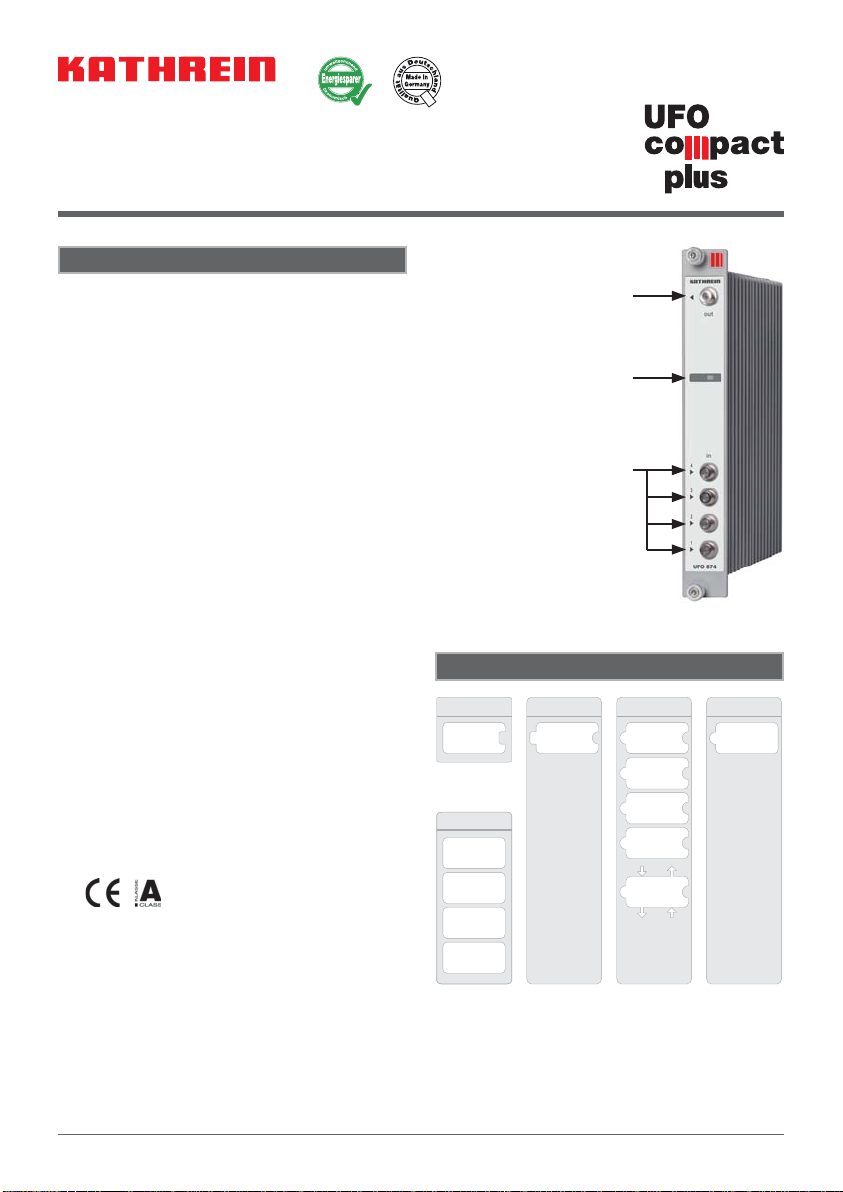

functional blocks
Status LED
Sat-IF inputs 1 to 4
3.5 Watt/QAM
Energy
efficient
Thermal
cut-off
Program
filter
NIT
Build
CAT
ajustment
LCN
Fit
Input Front end Baseband Output

2 / 4
Technical data
Inputs
Sat-IF input 4 x F-type connector, 75 Ω
Frequency range MHz 950 ... 2,150
Decoupling dB > 25
Return loss dB Typ. 10
DiSEqCTM1.0 Vert./Horiz., Low/High; Sat.Pos. (A/B/C/D)
Switch over polarisations V/kHz 14/18, 0/22
Remote feed current mA Max. 60 (per input)
Front end
DVB-S2 4 x
Frequency steps MHz 1 (950 ... 2,150 MHz)
AFC adjustment range MHz ± 3 (symbol rate < 10 Ms/s) ± 5 (symbol rate > 10 Ms/s)
(950 ...2,150 MHz)
Input level range dBμV 60 ... 110
Permissible level difference dB 12
Demodulation
Demodulation DVB-S EN 300 421 (1)
Input data rate QPSK MS/s 2 ... 45
Code rate (Viterbi) 1/2, 2/3, 3/4, 5/6, 6/7, 7/8
Roll off % 35
Demodulation DVB-S2 EN 302 307 (2)
Input data rate QPSK MS/s 1 ... 34
Code rate (LDPC) 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
Input data rate 8PSK MS/s 1 ... 28.9
Code rate (LDPC) 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
Roll off % 20/25/35
System interfaces
Data interface MBit/s
net 800
Control interface Mbit/s 12
TS routing to backplane Max. 2 x 16 transport streams (right and left)

3 / 4
Included in the delivery
• UFO 874
• Application note UFO 874
Note: The up to date version of the application note is available on Kathrein Homepage:
“www.kathrein.de” under the UFO 874
MPEG-TS processor
Programme filter
PID filter
PSI/SI processing Cable-NIT, LCN, PCR correction, CAT
Stuffing Automatic
QAM modulator
Output channels 4 x DVB-C (J.83A)
QAM constellation QAM 16, 32, 64, 128, 256
Symbol rate MS/s 2.25 ... 7.25
Roll off % 15
RF output
DVB-C output 1 x F-type connector, 75 Ω
Frequency range MHz 47 ... 1,006 (fine adjustment in 125 kHz steps)
Frequency range
(channel list) MHz 47 ... 86/110 ... 862 (setting over channel list)
Return loss dB 14 (47 MHz) -1.5 dB/oct.
Output level dBμV97
Setting range output level dB -20 (in 0.5 dB steps)
Level stability dB ± 0.8
Frequency stability ppm 35
MER dB ≥45
Roll-off attenuation dB ≥60 (at standard level)
Spurious emissions dB ≥60
System data
Power consumption W Typ. 14 (on 12 V)
Temperature range °C -20 ... 50
Safety cut-off °C > 70
Dimensions (H x W x D) mm 265 x 36 x 220
Weight kg 1.16

936.4586/-/VKDF/0813/GB - Technical details subject to change
Internet: www.kathrein.de
KATHREIN-WerkeKG•Anton-Kathrein-Straße1-3•P.O.Box100444•83004ROSENHEIM•GERMANY•Phone[phone]•Fax[phone]
Installation
Slide the UFO 874 into any available slot. If baseband data to be exchanged
(e.g. UFZ 896) with a different module, the UFO 874 which must be arranged right or left.
Make sure that the UFO 874 is fully inserted and that the contact is made to the backplane
(the front plate of the UFO 874 is located on the front of the base unit).
Fix the two thumbscrews up and down (Torx screws). The UFO 874 is automatically rec-
ognised by the UFX 800. When the UFO 874 reaches the proper operating condition, the
green LED lights up. For all other operating instructions, refer to the manual in the USW
800 operating software.
Operation
The operation of the UFO 874 via the graphical user interface of the control software
USW 800; online help describes the configuration of all modules, including the UFOcompact
plus®UFO 874.All other setting instructions, refer to the manual/online help of the USW 800.
Note: The up to date version of the USW 800 and its instructions are available free to
download on the Kathrein website “www.kathrein.de”
Electronic equipment is not domestic waste - it must be disposed of properly in
accordance with directive 2002/96/EC OF THE EUROPEAN PARLIAMENT AND THE
COUNCIL dated 27th January 2003 concerning used electrical and electronic appli-
ances. At the end of its service life, take this device for disposal at a designated public
collection point.
Waste/Recycling note

1 / 4
UFO 874 20610128
UFOcompact plus
®
Transmodulateur quadruple DVB-S/-S2 – DVB-C
Caractéristiques
Transmodulateur quadruple DVB-S/-S2
– DVB-C (QPSK/8PSK – QAM)
Echange de données de bande de base
flexible avec modules voisins, comme
p. ex. l'UFZ 896 pour le décryptage
Excellentes données grâce à la
conversion directe comme solution
FPGA
Quatre entrées FI Sat avec
DiSEqCTM1.0 - Fonctionnalité pour
commutateurs multiples Sat, répartition
flexible sur quatre interfaces
Traitement du signal de bande de base
étendu, avec p. ex. la fonctionnalité de
filtre du programme de bande de base
Quatre canaux de sortie conformes
DVB-C (J.83A)
Efficacité énergétique importante,
puissance absorbée : type 14 W sur
12 V

Particularités
4 x
DVB-S/S2
4 x
DiSEqC™
Hot-plug
3,5 Watt/QAM
Efficacité
énergétique
Désactivation
thermique
Filtre de
programme
Structure
NIT
Adaptation
CAT
Capacité
LCN
Routage
FT
4 x
DVB-C
Entrée Interface Bande de base Sortie
Sortie (embase
connecteur femelle)
Blocs fonctionnels
LED d'état
Entrées FI Sat
1 à 4

2 / 4
Données techniques
Entrées
Entrée FI Sat 4 x connecteurs F, 75 Ω
Plage de fréquences MHz 950 ... 2150
Découplage dB > 25
Atténuation de réflexion dB type 10
DiSEqCTM1.0 Vert./horiz., bande basse/haute ; pos. Sat (A/B/C/D)
Commutation des niveaux V/kHz 14/18, 0/22
Courant de téléalimentation mA Max. 60 (par entrée)
Interface
DVB-S2 4 x
Grille de fréquences MHz 1 (950 ... 2 150 MHz)
Plage de régulation CAF MHz ± 3 (taux de modulation < 10 Ms/s), ± 5 (taux de
modulation > 10 Ms/s) (950 ...2 150 MHz)
Plage de niveaux d’entrée dBμV 60 ... 110
Différence de niveau admissible dB 12
Démodulation
Démodulation DVB-S EN 300 421 (1)
Débit de données d'entrée QPSK MS/s 2 ... 45
Débit de codes (Viterbi) 1/2, 2/3, 3/4, 5/6, 6/7, 7/8
Roll Off % 35
Démodulation DVB-S2 EN 302 307 (2)
Débit de données d'entrée QPSK MS/s 1 ... 34
Débit de codes (LDPC) 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
Débit de données d'entrée 8PSK MS/s 1 ... 28,9
Débit de codes (LDPC) 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
Roll Off % 20/25/35
Interfaces système
Interface de données MBit/s
net 800
Interface de contrôle MBit/s 12
Routage FT vers le fond de
panier Max. 2 x 16 flux de transport (à droite et à gauche)
