Kawai F-301 User manual

English
Deutsch
Français
Español
Italiano
F-301 Assembly Instructions
F-301 Aufbauanleitung
Instructions d’assemblage du F-301
Instrucciones de montaje del F-301
Istruzioni di assemblaggio F-301
ES7/ES8

2
English
Thank you for purchasing this accessory for the Kawai ES7/ES8 digital piano.
Please read these assembly instructions thoroughly before attempting to assemble the F-301 pedal unit.
1. Do not use this F-301 for any purpose other than its intended use as a piano pedal unit.
2. At the final stage of assembly, ensure that all screws are tightened firmly.
3. Do not drag the product along the floor. Take care not to drop the product.
4. Do not exert excessive force on, or against the pedal unit.
5. If any screws are found to be loose, tighten them immediately.
6. Ensure that the adjuster bolt firmly touches the floor, supporting the pedal unit and
preventing instability or damage.
7. When moving the piano, raise the Adjuster Bolt and readjust after moving.

Included parts
Before attempting to assemble the F-301 pedal unit, please ensure that all parts below are included.
A Phillips-head screwdriver (not included) will also be required in order to assemble the stand.
cScrew (long) x 4
aPedal Pillar x 2 bPedal Box x 1
dCross Dowel x 4
eKnob x 2
fScrew (short) x 4
gChord Clip x 3

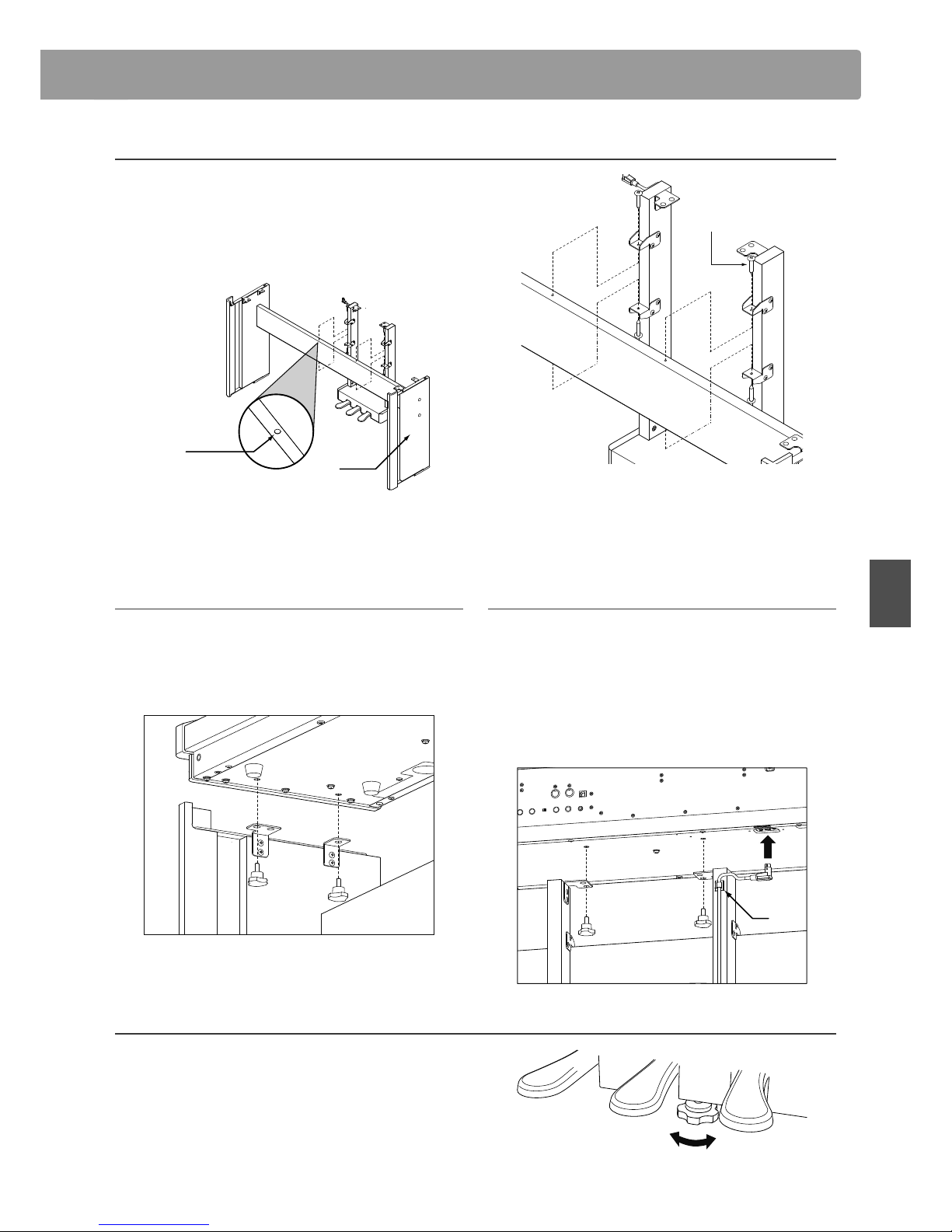

1. Assembling the pedal box and pedal pillars
Fasten the Pedal Pillars ato the Pedal Box busing two long
screws cand two Cross Dowels dfor each pillar.
* Ensure that all four screws are tightened rmly.
2. Unfastening the pedal cable
Unfasten the pedal cable from the Pedal Box b, extending the
cable approximately 10 cm longer than the Pedal Pillars a.
Place the excess cable inside the Pedal Box and secure it using
the vinyl binder.
F-301 Assembly Instructions
b
a
d
c
b
a
binder
10 cm

3
English

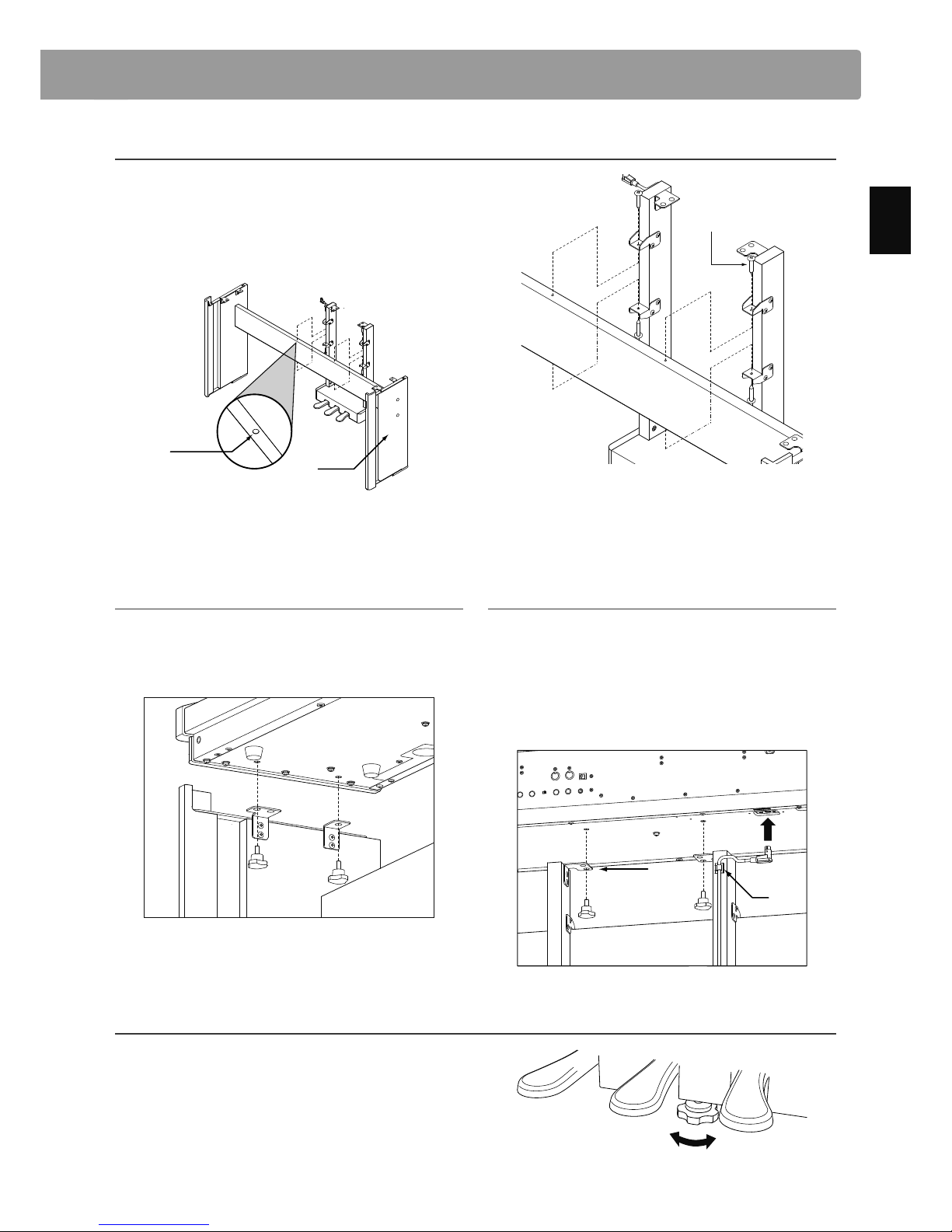

5. Attaching and connecting the F-301 pedal
unit to the ES7/ES8 digital piano
Fasten the F-301 pedal unit to the underside of the ES7/ES8
digital piano using the two knobs e.
* Ensure that the two knobs are tightened rmly.
Plug the pedal cable connector into the PEDAL jack, then x the
cable to the pedal pillar using the Cable Clips h.
3. Attaching the F-301 pedal unit to the HM-4 stand
Remove the hole patches from the back board of the HM-4 stand.
Fasten the F-301 pedal unit to the HM-4 stand using four short
screws fat the top and bottom of the back board.
* Ensure that all four screws are tightened rmly.
HM-4
patch
h
e
short
screw
4. Attaching the ES7/ES8 digital piano to the
HM-4 stand
Fasten the underside of the ES7/ES8 digital piano to the HM-4
stand using the four knobs included with the HM-4 stand.
* Ensure that all four knobs are tightened rmly.
6. Adjusting the pedal support bolt
Turn the Adjuster Bolt at the bottom of the Pedal Box auntil
the bolt fully supports the Pedal Box a.

4
Deutsch
F-301 Aufbauanleitung
Vielen Dank für den Kauf dieses Kawai Zubehör Produktes.
Bitte lesen Sie diese Aufbauanleitung aufmerksam durch, bevor Sie mit dem Aufbau der Pedaleinheit F-301 beginnen.
1. Benutzen Sie das F-301 ausschließlich als Pedaleinheit für das ES7/ES8.
2. Nach der Montage prüfen Sie bitte nochmal, ob alle Schrauben und Verbindungen fest sind.
3. Ziehen Sie das Produkt nicht über den Fußboden und lassen Sie es nicht fallen.
4. Stellen Sie sich nicht auf das Produkt und üben Sie keine übermäßigen Kräfte darauf aus.
5. Falls einige Schrauben locker sind, ziehen Sie diese sofort wieder fest.
6. Stellen Sie sicher, dass die Einstellschraube den Boden berührt, um Instabilität zu vermeiden.
7. Wenn Sie das Instrument bewegen, stellen Sie vorher die Einstellschraube etwas höher ein
(ohne Bodenkontakt).

Beiliegende Teile
Vergewissern Sie sich vor dem Aufbau der Pedaleinheit F-301, dass alle nachfolgend aufgelisteten Teile vollständig vorhanden sind.
Für den Aufbau benötigen Sie einen Kreuzschraubendreher, welcher nicht im Lieferumfang enthalten ist.
cSchraube (lang) x 4
aPedalbeine x 2 bPedalbox x 1
dGewindeeinsatz x 4
eEinhandschraube x 2
fSchraube (kurz) x 4
gKabel Clip x 3
1. Zusammenbau der Pedalbeine mit der Pedalbox
Verschrauben Sie die Pedalbeine amit der Pedalbox bmit
den 2 langen Schrauben cund den 2 Gewindeeinsätzen dfür
jedes Pedalbein.
* Prüfen Sie den festen Sitz der 4 Schrauben.
2. Pedalkabel lösen
Lösen Sie nun das Pedalkabel in der Pedalbox b. Führen Sie es
an das Ende des linken Pedalbeines aund lassen Sie etwa 10
cm über stehen.
Verstauen Sie den Rest des Pedalkabels in der Pedalbox mit
Hilfe des dortigen Vinylbinders.
b
a
d
c
b
a
Vinylbinder
10 cm

5
Deutsch
h
5.BefestigungundAnschlussderPedaleinheit
F-301 mit dem ES7/ES8
Die Pedaleinheit F-301 wird nun mit 2 Einhandschrauben eam
ES7/ES8 befestigt.
* Prüfen Sie den festen Sitz der 2 Einhandschrauben.
Stecken Sie den Pedalkabelstecker in die dafür vorgesehene
PEDAL Buchse. Zum Schluss xieren Sie das Pedalkabel mit Hilfe
der 3 Kabel Clips han der Rückseite des Pedalbeines.
3. Zusammenbau der Pedaleinheit F-301 mit dem Ständer HM-4
Entfernen Sie die Aufkleber auf der Rückwand des HM-4
Ständers.
Setzen Sie die Pedaleinheit auf die Rückwand des HM-4 Ständers,
sodass die Führungswinkel mit den Löchern übereinstimmen.
Nun verschrauben Sie beides mit den vier kurzen Schrauben f.
* Prüfen Sie den festen Sitz der 4 Schrauben.
HM-4
Aufkleber
h
e
kurze Schraube
4. Befestigung des ES7/ES8 auf dem Ständer
Befestigen Sie nun das ES7/ES8 mit den 4 Einhandschrauben auf
dem Ständer HM-4.
* Prüfen Sie den festen Sitz der 4 Einhandschrauben.
6. Justieren der Einstellschraube
Drehen Sie nun die Einstellschraube so weit aus der Pedalbox
araus, dass sie den Fußboden berührt.

6
Français
Instructions d’assemblage du F-301
Nous vous remercions d’avoir acheté cet accessoire pour le piano Kawai ES7/ES8 numérique.
Veuillez lire attentivement les instructions avant d’assembler le pédalier.
1. N’utilisez pas le pédalier F-300H à toute autre fin que celle spécifiée pour les pédaliers de piano.
2. À la fin du montage, veillez à ce que toutes les vis soient fermement serrées.
3. Ne traînez pas le produit sur le sol. Faites attention à ne pas laisser tomber le produit.
4. N’exercez pas de force démesurée sur ou contre le pédalier.
5. Si des vis se desserrent, resserrez-les immédiatement.
6. Veillez à ce que le boulon régulateur touche le sol, en soutenant le pédalier et évitant ainsi la mobilité
et d’éventuels dommages.
7. Lorsque vous déplacez le piano, montez le boulon régulateur puis réajustez-le une fois le piano en place.

Pièces
Avant de commencer le montage du le F-301 pédalier, assurez-vous que toutes les pièces ci-dessous sont présentes.
Prévoyez également un tournevis cruciforme (non inclus) pour le montage de le stand.
cVis (longue) x 4
aTige de pédale x 2 bCaisson de pédale x 1
dBoulon de centrage
en croix x 4
eBoulon régulateur x 2
fVis (court) x 4
gSerre-câble x 3
1. Assemblage du caisson de pédale et des tiges de pédale
Fixez les tiges de pédale bau caisson de pédale aà l’aide c
de deux boulons de centrage en croix dpour chaque tige.
* Veillez à ce que toutes les vis soient fermement serrées.
2. Dégagement du câble de pédale
Déroulez le câble de pédale du caisson de pédale b, en donnant
au câble environ 10 cm de plus que la tige de pédale a.
Remettez l’excédant de câble dans le caisson de pédale et
attachez-le avec le lien en vinyle.
b
a
d
c
b
a
vinyle
10 cm

7
Français

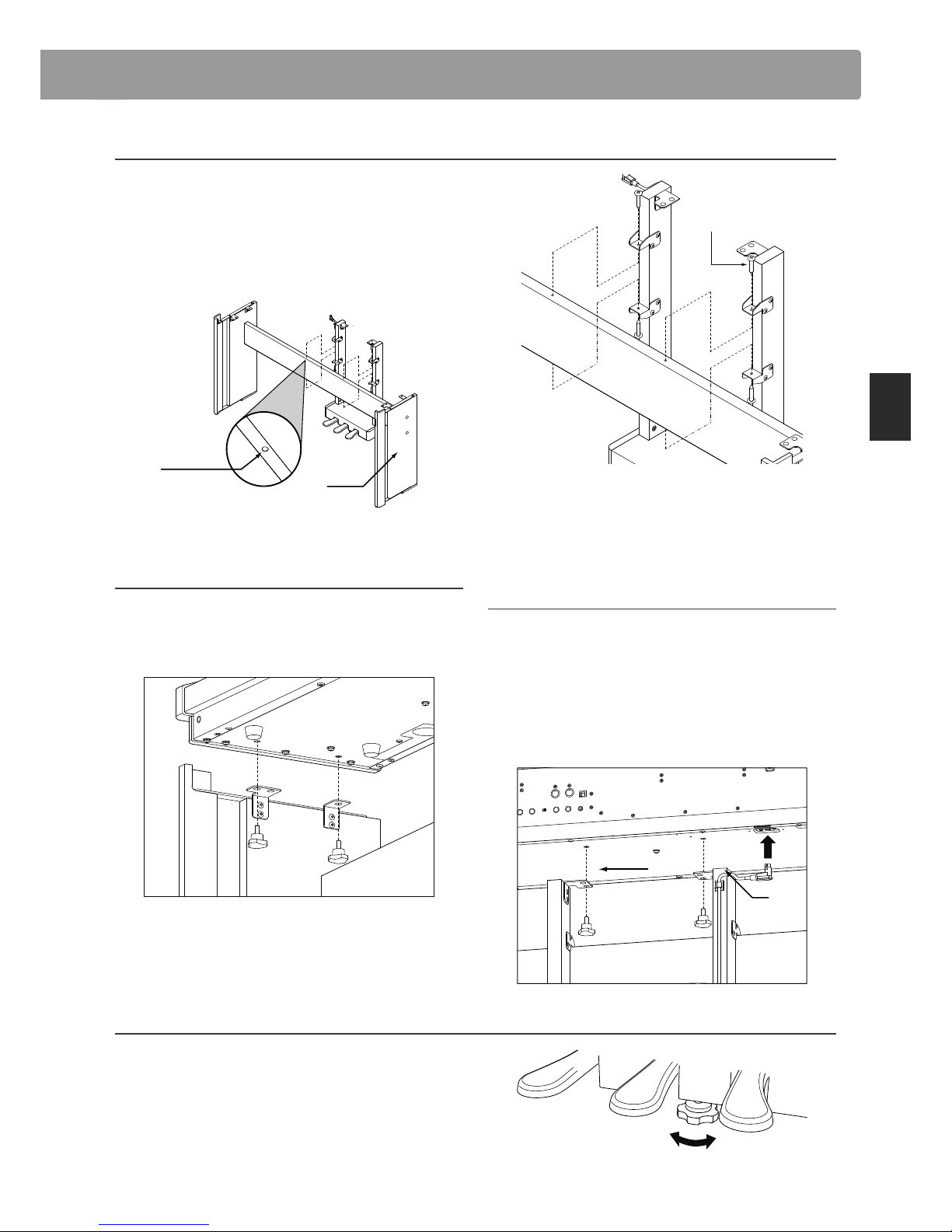

5. Fixation et connexion du pédalier F-301 au
piano numérique ES7/ES8
Fixez le pédalier F-301 à la face inférieure du piano numérique
ES7/ES8 à l’aide des deux molettes de serrage e.
* Assurez-vous que les deux molettes sont bien serrées.
Branchez le connecteur du câble de pédale dans la mini-prise
PEDAL puis xez le câble à la tige de pédale à l’aide des serre-
câbles h.
3. Fixation du pédalier F-301 au stand HM-4
Retirez les protections d’orice du pied HM-4.
Fixez le pédalier F-301 au pied HM-4 à l’aide des quatre vis courtes
fen haut et en bas du panneau arrière.
* Veillez à ce que toutes les vis soient fermement serrées.
HM-4
protections
d’orice
h
e
Vis (court)
4. Fixation du piano numérique ES7/ES8 au
stand HM-4
Fixez la face inférieure du piano numérique ES7/ES8 au stand
HM-4 à l’aide des quatre molettes de serrage livrées avec ce
dernier.
* Assurez-vous que les quatre molettes sont bien serrées.
6. Réglage du boulon régulateur de pédalier
Tournez le boulon régulateur (à molette) au bas du caisson de
pédale ajusqu’à ce qu’il soutienne parfaitement ce dernier b.

8
Español
Instrucciones de montaje del F-301
Gracias por adquirir este accesorio para el piano digital Kawai ES7/ES8.
Lea atentamente estas instrucciones de montaje antes de montar la unidad de pedal F-301.
1. No utilice el F-301 para cualquier fín distinto a su uso previsto como pedal de piano.
2. En la etapa final de montaje, asegúrese de que todos los tornillos estén bien apretados.
3. No arrastre el producto por el suelo. Tenga cuidado de no dejar caer el producto.
4. No ejerza presión excesiva sobre, o contra, el pedal.
5. Si algún tornillo se afloja, apriételo inmediatamente
6. Asegúrese de que el tornillo de ajuste quede bien apoyado contra el suelo, dando apoyo a la unidad de
pedal y evitando inestabilidad o desperfectos.
7. Al mover el piano, elevar el tornillo de ajuste y reajustar después de haber realizado el cambio de sitio.

Piezas incluidas
Antes de montar la unidad de pedal F-301, asegúrese de que todas las piezas mostradas más abajo vienen incluidas.
Un destornillador Phillips (no incluido) también será necesario para montar el soporte.
cTornillo (largo) x 4
aPilar de pedal x 2 bPedalera x 1
dPasador cruzadol x 4
eClavijas x 2
fTornillo (corto) x 4
gAbrazaderas x 3

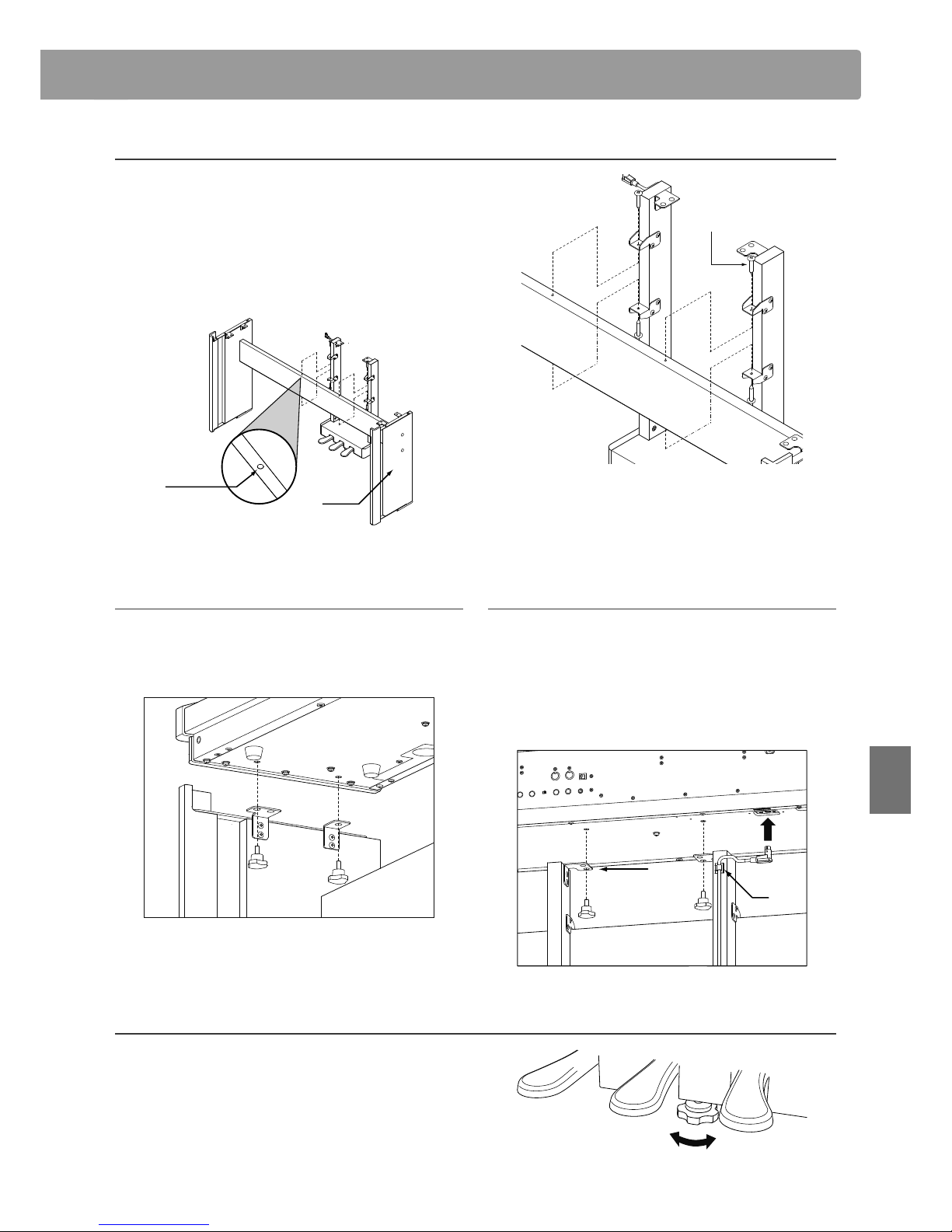

1. Montaje de la caja de pedales y los pilares del pedal
Fije los pilares del pedal aa la pedalera bcon dos tornillos
largos c, y dos clavijas en cruz dpara cada pilar.
* Asegúrese de que los cuatro tornillos están bien apretados.
2. Aojar el cable del pedal
Aoje el cable del pedal de la pedalera b, de tal forma que sea
aproximadamente 10 cm más largo que los pilares del pedal a.
Coloque el exceso de cable dentro de la caja del pedal y fíjelo
con una cinta de vinilo o brida.
b
a
d
c
b
a
brida
10 cm

9
Español
5. Acoplar y conectar la unidad de pedal F-301
al piano digital ES7/ES8
Fije la unidad de pedal F-301 a la parte inferior del piano digital
ES7/ES8 usando dos clavijas e.
* Asegúrese de que las dos clavijas están bien apretadas.
ConecteelconectordelcableeneljackdelPEDAL,seguidamente,
je el cable al pilar del pedal utilizando las abrazaderas h.
3. Acoplar la unidad de pedal F-301 al soporte HM-4
Retire los parches de los agujeros de la placa trasera del soporte
HM-4.
Fije la unidad de pedal F-301 al soporte HM-4 utilizando cuatro
tornillos cortos fen la parte superior e inferior de la placa
trasera.
* Asegúrese de que los cuatro tornillos están bien apretados.
HM-4
parche
h
e
Tornillo corto
4. Acoplar el piano digital ES7/ES8 al soporte
HM-4
Fije la parte inferior del piano digital ES7/ES8 al soporte HM-4
utilizando las cuatro clavijas incluidas con el soporte HM-4.
* Asegúrese de que las cuatro clavijas están bien apretadas.
6. Ajustar el tornillo de soporte del pedal
Gire el tornillo de ajuste en la parte inferior de la pedalera a
hasta que éste soporte perfectamente la pedalera a.

10
Italiano
Istruzioni per il montaggio del pedale triplo F-301
Vi ringraziamo per aver acquistato questo accessorio destinato al pianoforte digitale ES7/ES8.
Vi preghiamo leggere attentamente le istruzioni che seguono prima di accingervi a montare il pedale triplo F-301.
1. Non utilizzate il pedale triplo F-301 per usi diversi da quello di pedali per pianoforte digitale.
2. Al termine dello assemblaggio assicurarsi che tutte le viti siano ben fissate.
3. Non trascinare il prodotto sul pavimento o non lasciarlo cadere.
4. Non esercitare forza eccessiva sui o verso i pedali.
5. Se qualche vite fosse allentata, fissarla immediatamente.
6. Assicurarsi che la manopola regolatrice tocchi con fermezza il pavimento in modo da supportare la pedaliera
ed evitare instabilità o danni.
7. In caso di spostamento dello strumento rialzare la manopola e regolarla nuovamente dopo lo spostamento.

Parti
Prima di procedere all’assemblaggio del pedale tripo F-301, assicurarsi che tutte le parti sotto illustrate siano presenti.
E’ inoltre necessario un avvitatore Phillips (non in dotazione).
cViti (lunghe) x 4
aPilastrini per i pedali x 2 bPedaliera x 1
dPerno a croce x 4
eManopole x 2
fViti (corte) x 4
gFerma cavo x3
1. Assemblare la pedaliera e i relativi pilastrini
Unire i pilastrini aalla pedaliera bcon due viti lunghe ce
due perni a croce dper ogni pilastrino.
* Assicurarsi che tutte le quattro viti siano ssate saldamente.
2. Svolgere il cavo dei pedali
Svolgere il cavo dalla pedaliera bestendendolo per circa 10
cm. oltre i pilastrini a.
Posizionare il cavo in eccesso all’interno della pedaliera e ssarli
con il legante in vinile.
b
a
d
c
b
a
legante
10 cm

11
Italiano
5. Unire e collegare il pedale triplo F-301 al
pianoforte digitale ES7/ES8
Fissare il pedale F-301 alla parte sottostate del pianoforte ES7/
ES8 con le due manopole e.
* Assicurarsi che tutte e due le manopole siano ssate saldamente.
Inserire il cavo di connessione dei pedali nella presa PEDAL, quindi
ssare il cavo al pilastrino utilizzando le relative graette h.
3. Unire il pedale triplo F-301 al supporto HM-4
Rimuovere i copri fori dal pannello posteriore del supporto HM-4.
Unire il pedale F-301 al supporto HM-4 con quattro viti corte f
sopra e sotto il pannello posteriore
* Assicurarsi che tutte e quattro le viti siano ssate saldamente.
HM-4
copri foro
h
e
viti corte
4. Unire il pianoforte digitale ES7/ES8 al
supporto HM-4
Fissare la parte inferiore del pianoforte digitale ES7/ES8 al
supporto HM-4 con le 4 manopole in dotazione allo stesso.
*Assicurarsi che tutte e quattro le manopole siano ssate saldamente.
6. Regolare la manopola di supporto dei pedali
Ruotare la manopola regolatrice sotto la pedaliera asino a
quando la manopola non sostiene perfettamente la pedaliera
a.

F-301 Assembly Instructions
KPSZ-0520
OW1090EGFSI-J1506
Printed in Indonesia
Copyright © 2015 Kawai Musical Instruments Mfg. Co.,Ltd. All Rights Reserved.
817471-R101
