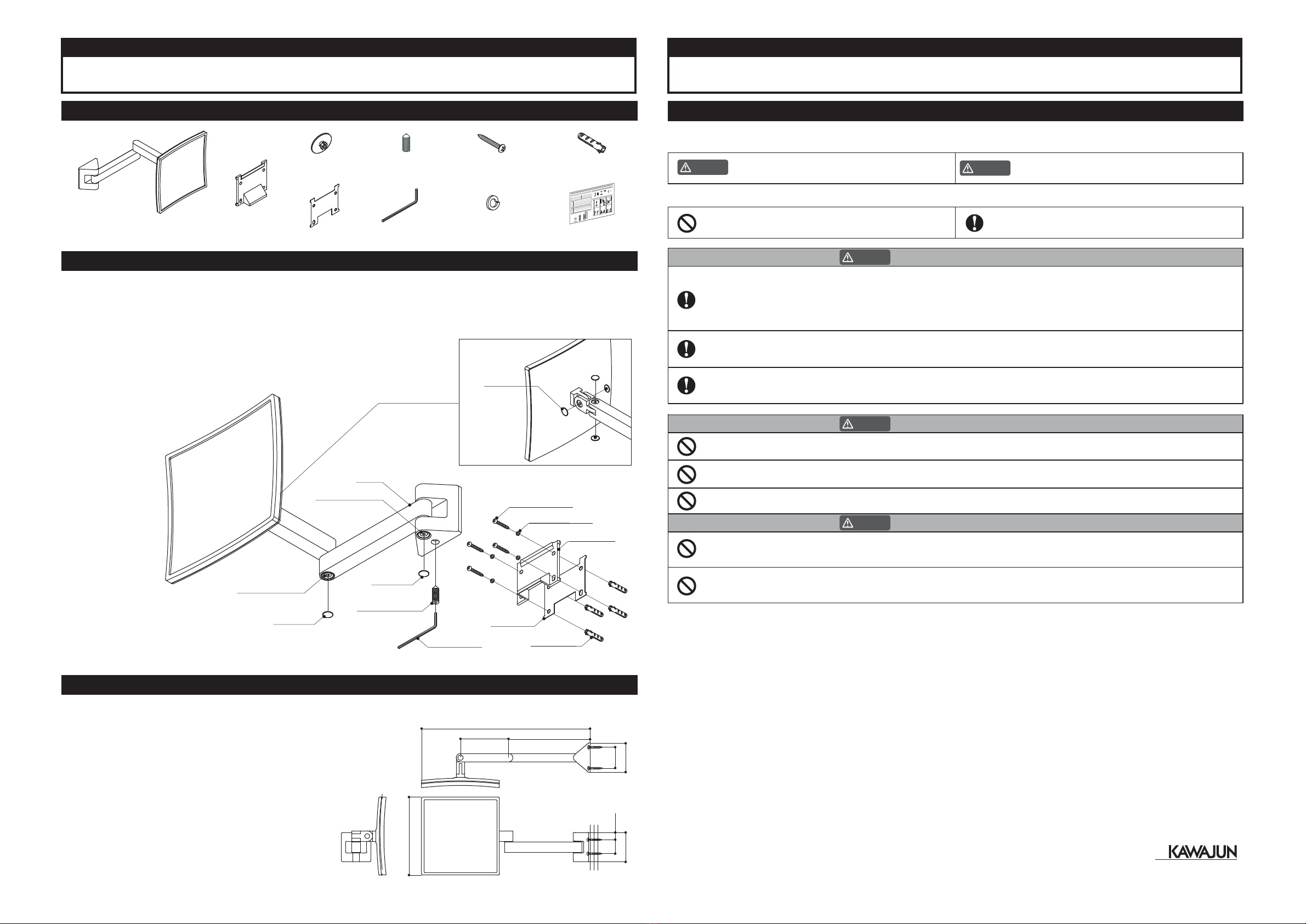

KAWAJUN SE-168 User manual

Sanitary Safety Warning
SE-168 (Mirror）
NO.002
www.kawajun.biz
Package Contents/配件表（安装前请务必先确认配件种类及数量）/同梱部品（必ずご確認ください）
Installation Procedure/安装程序/取付け手順
Product Specification/产品规格/製品仕様
Type/类 型/タイプ
Code/品 号/品番
Material/材 质/材質
Dimension/产 品 尺 寸/寸法
Load Capasity/承 重/耐荷重
※Please read the installation instructions before proceeding with the installation.
※Please pass any attached installation tools and installation instructions to the end user.
SE-168 (Mirror）
Sanitary Safety Warning
This label is used for scenarios that could result in
the risk of serious injuries and/or death.
This label is used for scenarios that could result in
the risk of serious injuries and/or product damage.
■Stated below are possible scenarios that may occur as a result of improper installation.
This label indicates actions that should be avoided
■Please proceed with caution for contents w ith the following tag
Please carry out all actions that has this label.
Please do not install products on non-reinforced walls. Risk of product dropping may occur, which could result in injuries.
※ Before completion of wall, please reinforce the wall with a material (plywood, etc.) that is 9mm or more for the installation screws.
※ For installation on lightweight metal, please reinforce metal with plywood as the strength of the metal might be insufficient.
※ Installation of product cannot be made directly on ALC material, lightweight metal and hollow spaces of concrete blocks.
After installation, please check the product one more time to ensure that the product has been firmly secured.
If the product is not firmly installed, the product might come loose and fall, resulting in injuries.
Please do not subject the product to loads and impact forces larger than the stated value.
Product failure may occur, leading to risk of injuries.
Loads heavier than the stated load capacity may result in product failure and possible risk of injury.
Please do not use product for any unintended purpose or application. Product failure may result in injuries.
Please wipe away stains (cosmetics and/or chemical product) when found. Long term stains will result in corrosion,
discolouration, and/or deterioration which may lead to product failure and result in injuries.
Wipe with soft dry cloth for maintenance. When necessary, use a damp cloth with diluted detergent and dry off with a dry cloth.
Do not use gasoline (Benzin), thinner, alcohol, acidic/alkali-based detergent and/or cleansers to clean the product.
About installation
About product usage
About product maintenance
This product is not waterproof. Do not install this product outdoors, in the shower, or in any other place where it will be exposed to
water or excessive moisture. The product may fall and cause injury due to corrosion of parts.
Before installation,please read the “Safety Warning” to ensure proper installation of the product.
Caution
Warning
Warning
Warning Caution
Mirror
SE-168
Zinc Die Casting + ABS Plastic + Glass (Mirror)
186ｘ186ｘ403mm
29.4N (3kgf)
115
（403）
195
P50
70
P33
70
17.5
□187
Body ｘ1
Body
Hinge
screw
Screw
cap
Screw
cap
Screw
cap
Hinge
screw
Connector ｘ1 Gasket ｘ1 Allen key ｘ1 Spring washer x4 Installation manual x1
Screw cap ｘ6 Fixing screw ｘ1
Fixing screw
Allen key Wall plug
Gasket
Tapping screw
Spring washer
Connector
Tapping screw ｘ4 Wall plug ｘ4
◎Installation Procedure
①Determine the mounting position and attach the connector with the
mounting screws and spring washers.
※If product is used in an area with heavy contact with water, use the gasket.
※If installing on concrete wall, use the wall plugs provided.
②Insert the body into the connector and attach with the fixing screws. After
screwing in, check that the body is secure and not shaking.
③Insert all 6 screw caps.
※Refer to ‘Hinge Firmness Adjustment’to adjust hinge firmness.
◎Hinge Adjustment Method
①Remove screw cap.
②Use the‘Allen key’provided to adjust the firmness.
(Tighten: movement becomes heavier. Loosen: movement becomes lighter)
③Re-insert the crew caps.
※The hinge firmness from the package is the default one set by the company.
