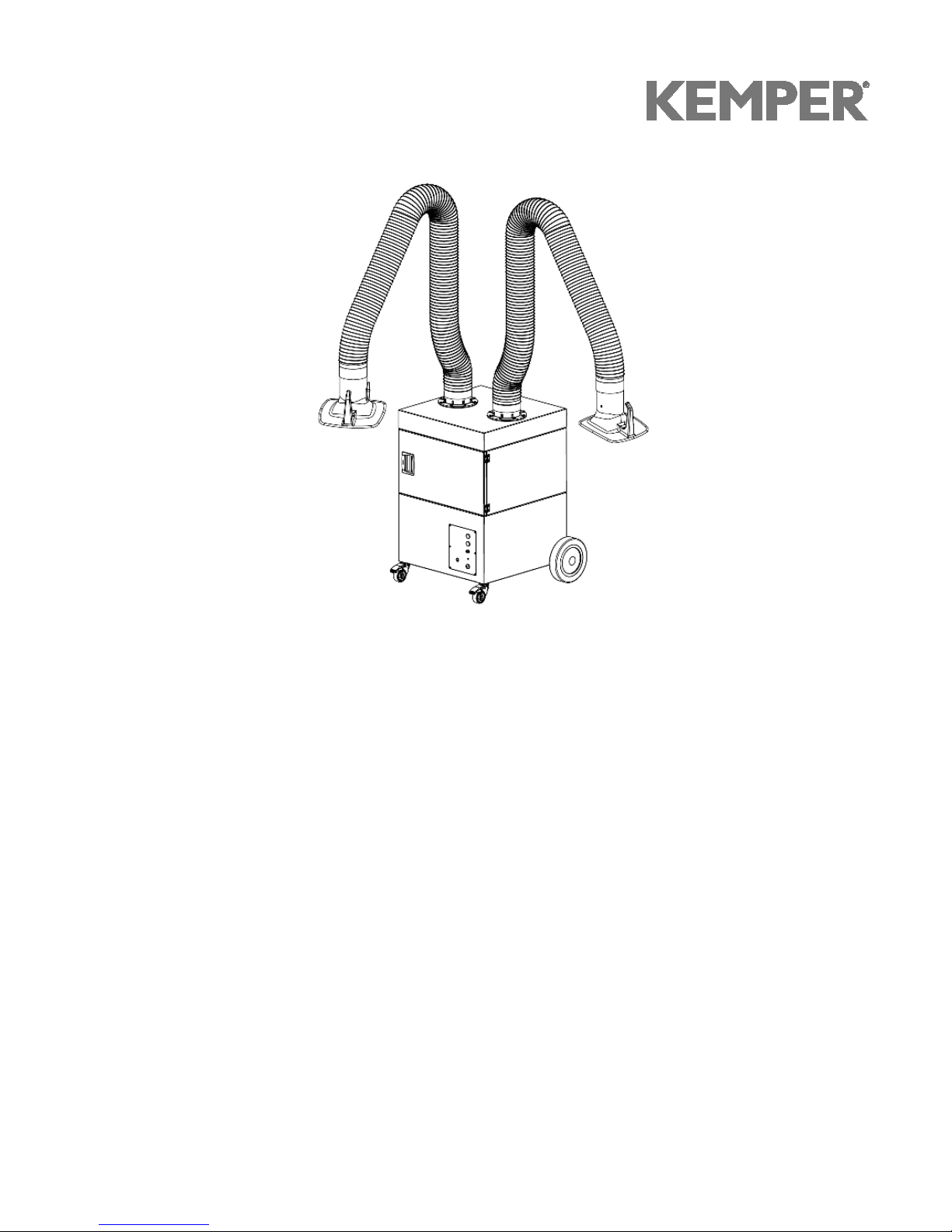

Kemper ProfiMaster User manual

DE ProfiMaster – 2 Arme
Erweiterung zur Betriebsanleitung ProfiMaster (Original)
EN 2-arm ProfiMaster
Extension to the ProfiMaster User Manual
FR ProfiMaster 2-bras
Extension au manuel d'instruction du ProfiMaster
NL ProfiMaster 2 armen
Uitbreiding van de handleiding van ProfiMaster
ES ProfiMaster de brazo doble
Ampliación del manual de uso del dispositivo ProfiMaster
PT ProfiMaster de 2 braços
Extensão para o manual de usuário ProfiMaster
IT ProfiMaster a 2 bracci
Integrazione al manuale d’istruzioni del ProfiMaster
CZ ProfiMaster 2-ramenný
Dodatek k návodu k obsluze ProfiMaster
PL ProfiMaster 2-ramienny
Rozszerzenie do instrukcji obsługi ProfiMaster
RUS ProfiMaster с2-мя вытяжными устройствами
Расширение к руководству по эксплуатации ProfiMaster
HU ProfiMaster 2-karos
Használati útmutató kiegészítése

KEMPER ProfiMaster 2 Arme
Erweiterung zur Betriebsanleitung - DE
Art.-Nr.: 150 2487 - 1 - Rev.: 0
Technische Änderungen und Irrtümer vorbehalten. Stand: 06/2015
Inhaltsverzeichnis
1ALLGEMEINES .................................................................................................. 2
1.1 Einleitung ....................................................................................................... 2
2SICHERHEIT....................................................................................................... 3
2.1 Hinweise zu Zeichen und Symbolen ............................................................ 3
3MONTAGE .......................................................................................................... 4
3.1 Montage der 2 Absaugarme.......................................................................... 4
4BETRIEB............................................................................................................. 4
4.1 Position der Absaugarme ............................................................................. 4
4.2 Start-Stopp-Betrieb........................................................................................ 4
5INSTANDHALTUNG........................................................................................... 5
5.1 Filterwechsel.................................................................................................. 5
6ANHANG............................................................................................................. 7
6.1 Technische Daten .......................................................................................... 7
6.2 Konformitätserklärung .................................................................................. 8
6.3 Maßblatt .......................................................................................................... 9
Abbildungsverzeichnis
Abbildung 1, Korrekte Position der Absaugarme beim Filterwechsel................. 6
Abbildung 2, Falsche Position der Absaugarme beim Filterwechsel .................. 6

KEMPER ProfiMaster 2 Arme
Erweiterung zur Betriebsanleitung - DE
Art.-Nr.: 150 2487 - 2 - Rev.: 0
Technische Änderungen und Irrtümer vorbehalten. Stand: 06/2015
1 Allgemeines
1.1 Einleitung
Diese Betriebsanleitung ist eine notwendige und wesentliche Hilfe für den richtigen
und gefahrlosen Betrieb des Schweißrauchfiltergerätes KEMPER ProfiMaster 2-
Arme, nachfolgend ProfiMaster 2-Arme genannt.
Alle in der Betriebsanleitung ProfiMaster 2-Arme aufgeführten Hinweise und
Informationen, dienen als Erweiterung zu den Informationen der Betriebsanleitung
ProfiMaster.
Bitte beachten Sie auch alle aufgeführten Hinweise und Informationen aus der
Betriebsanleitung ProfiMaster.
Die Betriebsanleitung ProfiMaster 2-Arme sowie die Betriebsanleitung ProfiMaster
enthalten zusammen wichtige Hinweise, um den ProfiMaster 2-Arme sicher,
sachgerecht und wirtschaftlich zu betreiben.
Ihre Beachtung hilft, Gefahren zu vermeiden, Reparaturkosten und Ausfallzeiten zu
vermindern und die Zuverlässigkeit und Lebensdauer des ProfiMaster 2-Arme zu
erhöhen.
Beide Betriebsanleitungen müssen ständig verfügbar sein und sind von jeder Person
vor der Arbeit an oder mit dem ProfiMaster 2-Arme zu lesen und die darin gemachten
Angaben und Hinweise zu beachten und anzuwenden.

KEMPER ProfiMaster 2 Arme
Erweiterung zur Betriebsanleitung - DE
Art.-Nr.: 150 2487 - 3 - Rev.: 0
Technische Änderungen und Irrtümer vorbehalten. Stand: 06/2015
2 Sicherheit
2.1 Hinweise zu Zeichen und Symbolen
GEFAHR
Dies ist eine Warnung vor einer unmittelbar drohenden Gefahren-
situation mit einer zwangsläufigen Folge von schwersten Verletzungen
oder Tod, wenn der bezeichneten Anweisung nicht exakt Folge
geleistet wird.
WARNUNG
Macht auf eine mögliche Gefahrensituation aufmerksam, die zu
schwersten Verletzungen von Personen oder zum Tode führen könnte,
wenn der bezeichneten Anweisung nicht exakt Folge geleistet wird.
VORSICHT
Dies ist eine Warnung vor einer möglichen Gefahrensituation, mit der
Folge von mittleren oder leichten Verletzungen sowie Sachschäden,
wenn der bezeichneten Anweisung nicht exakt Folge geleistet wird.
HINWEIS
Dies ist ein Hinweis auf nützliche Informationen zum sicheren und
sachgerechten Umgang.
•Mit dem Blickfangpunkt werden Arbeits- und/oder Bedienschritte
gekennzeichnet. Die Schritte sind in der Reihenfolge von oben nach
unten auszuführen.
−Mit dem Spiegelstrich werden Aufzählungen gekennzeichnet.

KEMPER ProfiMaster 2 Arme
Erweiterung zur Betriebsanleitung - DE
Art.-Nr.: 150 2487 - 4 - Rev.: 0
Technische Änderungen und Irrtümer vorbehalten. Stand: 06/2015
3 Montage
3.1 Montage der 2 Absaugarme
Die beiden Absaugarme bestehen aus den folgenden drei Hauptkomponenten:
- Drehkranz
-Tragegestell
-Absaughaube
Diese sind jeweils einzeln in einem Karton verpackt.
Dem Karton mit dem Tragegestell liegt eine eigene Anleitung für Montage und
Einstellung des Absaugarmes bei. Folgen Sie dieser Anleitung für die Montage
des Absaugarmes auf einem fahrbaren Gerät
4 Betrieb
4.1 Position der Absaugarme
Positionieren Sie den ProfiMaster 2-Arme und die beiden Absaugarme so zu den
Schweißstellen, dass nicht beide Arme zur gleichen Seite geschwenkt werden.
Abhängig von Länge und Position der Arme wird andernfalls die Standfestigkeit
des Gerätes verringert.
Dies kann im schlimmsten Fall zu einem Kippen des Gerätes führen.
VORSICHT
Beim Kippen des ProfiMaster 2-Arme
besteht Verletzungsgefahr!
Beschädigung des ProfiMaster 2-Arme möglich!
Durch eine unsachgemäße Positionierung der Absaugarme
kann das Filtergerät kippen und umstürzen!
4.2 Start-Stopp-Betrieb
Soll der ProfiMaster 2-Arme mit einer Start-Stopp-Automatik betrieben werden, so ist
dennoch nur ein Start-Stopp-Sensor anschließbar.
Beim ProfiMaster 2-Arme sind dann die Massekabel beider Schweißgeräte am
Start-Stopp-Sensor vorbeizuführen.

KEMPER ProfiMaster 2 Arme
Erweiterung zur Betriebsanleitung - DE
Art.-Nr.: 150 2487 - 5 - Rev.: 0
Technische Änderungen und Irrtümer vorbehalten. Stand: 06/2015
5 Instandhaltung
5.1 Filterwechsel
Bitte beachten Sie zum Filterwechsel neben den Informationen aus der
Betriebsanleitung ProfiMaster auch die folgenden Hinweise:
Wechseln Sie die Filtereinsätze nur bei vollständig eingeklappten Absaugarmen!
Der ProfiMaster 2-Arme besitzt zur Erfassung des Schweißrauches 2 unabhängig
voneinander bewegliche Absaugarme. Diese beiden Absaugarme verlagern in
vollständig ausgeklappter Position den Schwerpunkt des Gerätes nach außen.
Diese Verlagerung des Schwerpunktes begünstigt in bestimmten Situationen wie
z.B. bei ruck- und schlagartigen Zug-Bewegungen am Absaugarm, das Kippen des
Filtergerätes.
Aus diesem Grund darf der Filterwechsel nur bei vollständig eingeklappten
Absaugarmen erfolgen (siehe Abbildung 1).
VORSICHT
Beim Kippen des ProfiMaster 2-Arme besteht Verletzungsgefahr!
Beschädigung des ProfiMaster 2-Arme möglich!
Durch einen unsachgemäßen Filterwechsel bei ausgefahrenen
Absaugarmen (siehe Abbildung 2), kann das Filtergerät kippen und
umstürzen!

KEMPER ProfiMaster 2 Arme
Erweiterung zur Betriebsanleitung - DE
Art.-Nr.: 150 2487 - 6 - Rev.: 0
Technische Änderungen und Irrtümer vorbehalten. Stand: 06/2015

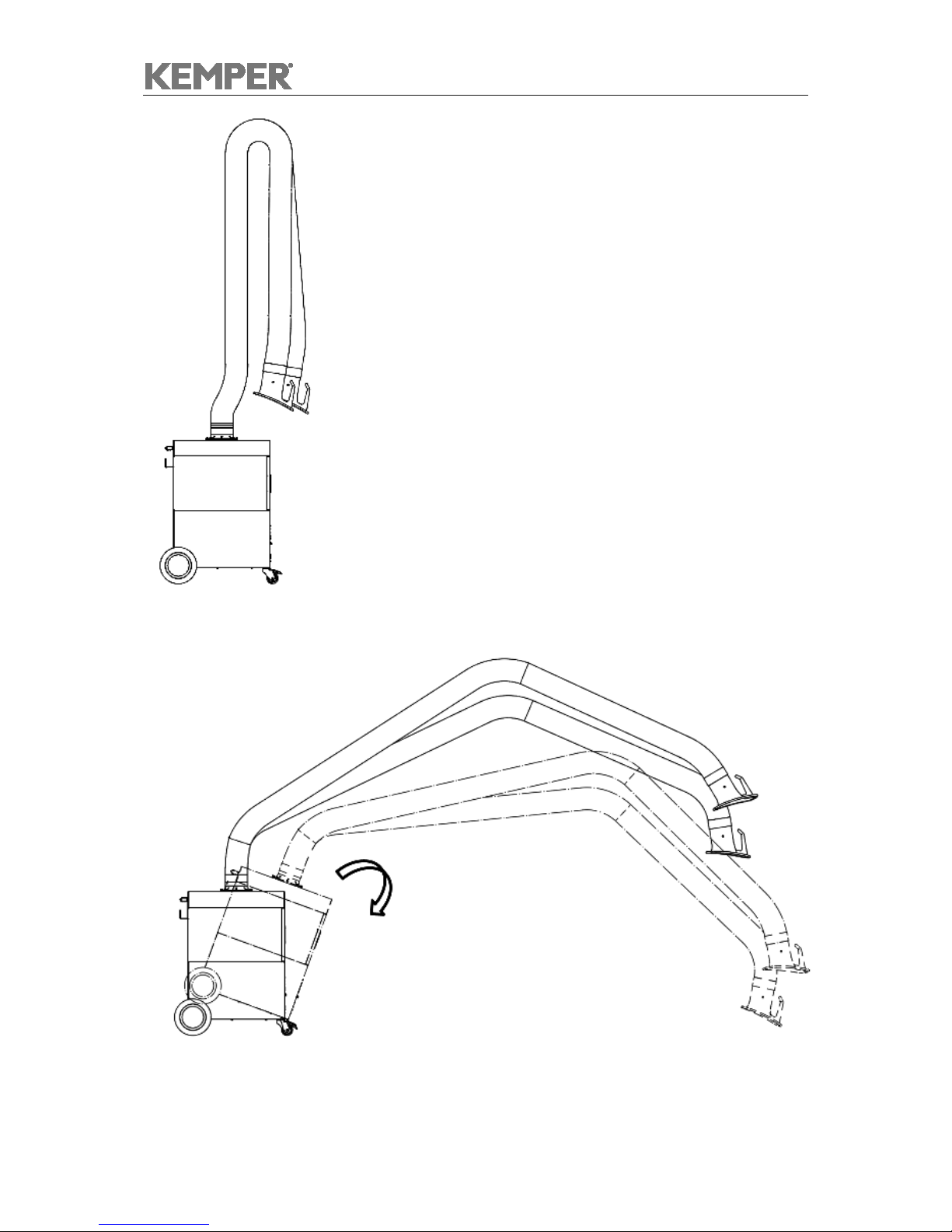

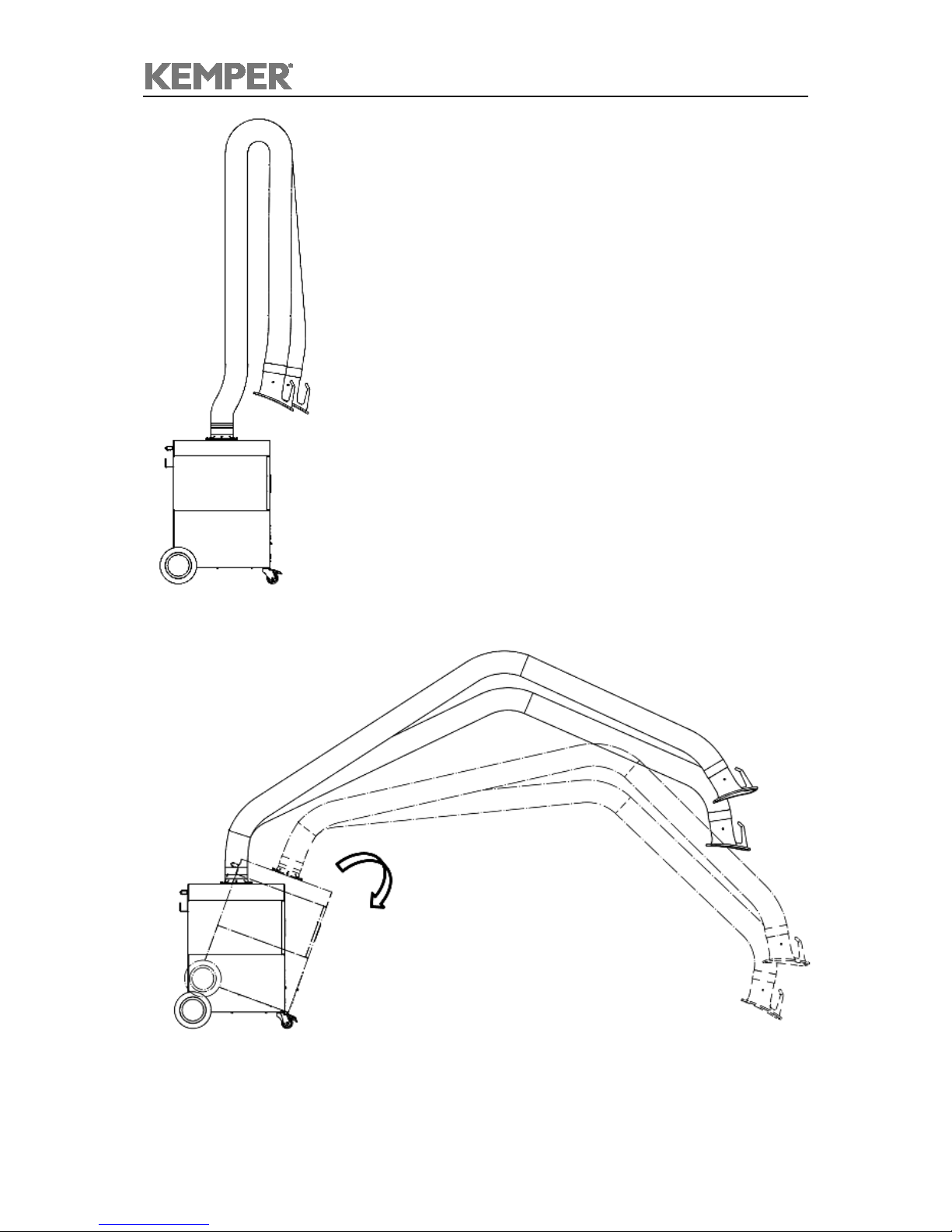

Abbildung 2, Falsche Position der Absaugarme beim Filterwechsel
Abbildung 1, Korrekte Position der Absaugarme beim Filterwechsel

KEMPER ProfiMaster 2 Arme
Erweiterung zur Betriebsanleitung - DE
Art.-Nr.: 150 2487 - 7 - Rev.: 0
Technische Änderungen und Irrtümer vorbehalten. Stand: 06/2015
6 Anhang
6.1 Technische Daten
Anschlussspannungen siehe Typenschild
Motorleistung
1,1 kW
Stromaufnahme
Siehe Typenschild
Einschaltdauer
100%
Schutzart IP 42
ISO-Klasse
F
Zul. Umgebungstemperatur
-10 / +40°C
Ventilatorleistung, max. 1.800 m³/h
Geräteleistung, max.
2x 850 m²/h, ohne Absaugarm
2x 750 m³/h, mit Absaugarm
Unterdruck, max.
2.250 Pa
Absaugarm
NW 150, 2m lang
3m lang
4m lang
Filterfläche Hauptfilter 17m2
Schalldruckpegel in 1m Abstand nach
DIN EN ISO 3744 72 dB(A)
Breite 655 mm
Tiefe 655 mm
Höhe
977 mm
Gewicht 110 kg, ohne Absaugarm
128 kg, mit 2x Absaugarm 2 m

KEMPER ProfiMaster 2 Arme
Erweiterung zur Betriebsanleitung - DE
Art.-Nr.: 150 2487 - 8 - Rev.: 0
Technische Änderungen und Irrtümer vorbehalten. Stand: 06/2015
6.2 Konformitätserklärung
im Sinne der Maschinenrichtlinie 2006/42/EG
Hersteller: KEMPER GmbH
Von-Siemens-Str. 20
D-48691 Vreden
Herr Manfred Könning ist bevollmächtigt, die technischen Unterlagen zusammenzustellen.
Hiermit erklären wir, dass die nachfolgende Maschine mit allen einschlägigen Bestimmungen der
EG Maschinenrichtlinie 2006/42/EG in Übereinstimmung ist.
Art.-Nr. 60 650 DA (ggf. abweichende Art.-Nr.
bei anderer Geräte-Variante)
Bezeichnung: KEMPER ProfiMaster 2-Arm
Die Maschine ist auch in Übereinstimmung mit den einschlägigen Bestimmungen der folgenden
EG-Richtlinien:
2006/42/EG Maschinenrichtlinie
2004/108/EG Elektromagnetische Verträglichkeit
2006/95/EG Niederspannungsrichtlinie
93/68/EWG Kennzeichnungsrichtlinie
Folgende harmonisierte Normen (oder Teile dieser Normen) wurden angewandt:
EN ISO 12100 Teil 1+2, EN 294,
EN 349, EN418, EN 983 Sicherheit von Maschinen
EN 1050 Sicherheit von Maschinen - Leitsätze zur Risikobeurteilung
EN 60204 -1 Elektrische Ausrüstung von Maschinen
EMVG Gesetz über die elektromagnetische Verträglichkeit von Maschinen
EN 610000-6 Teil 3 Fachgrundnorm Störaussendung
EN 610000-6 Teil 2 Fachgrundnorm Störfestigkeit
Folgende technische Spezifikationen (oder Teile dieser Normen) wurden angewandt:
VDE 0100 Errichten von Niederspannungsanlagen
VDE 0113 Elektrische Ausrüstung von Maschinen – Erläuterungen zu
EN 60204-1
UVV BGV A1 Unfallverhütungsvorschrift: Grundsätze der Prävention
BGR 500 2.26 Schweißen, Schneiden und verwandte Verfahren
DIN 45635 Geräuschmessung an Maschinen
Der Anhang VIII der Richtlinie 2006/42/EG wurde eingehalten. Die Einhaltung der Anforderungen nach
Niederspannungsrichtlinie wurde gemäß Anhang I, Nr. 1.5.1 der Richtlinie 2006/42/EG sichergestellt.
Zusätzliche Information:
Die Konformitätserklärung erlischt bei nicht verwendungsgemäßer Benutzung sowie bei konstruktiver
Veränderung, die nicht von uns als Hersteller schriftlich bestätigt wurde.
Vreden, 22.06.2015
KEMPER GmbH
Dipl.-Ing. M. Könning
(Leiter der Technik)

KEMPER ProfiMaster 2 Arme
Erweiterung zur Betriebsanleitung - DE
Art.-Nr.: 150 2487 - 9 - Rev.: 0
Technische Änderungen und Irrtümer vorbehalten. Stand: 06/2015

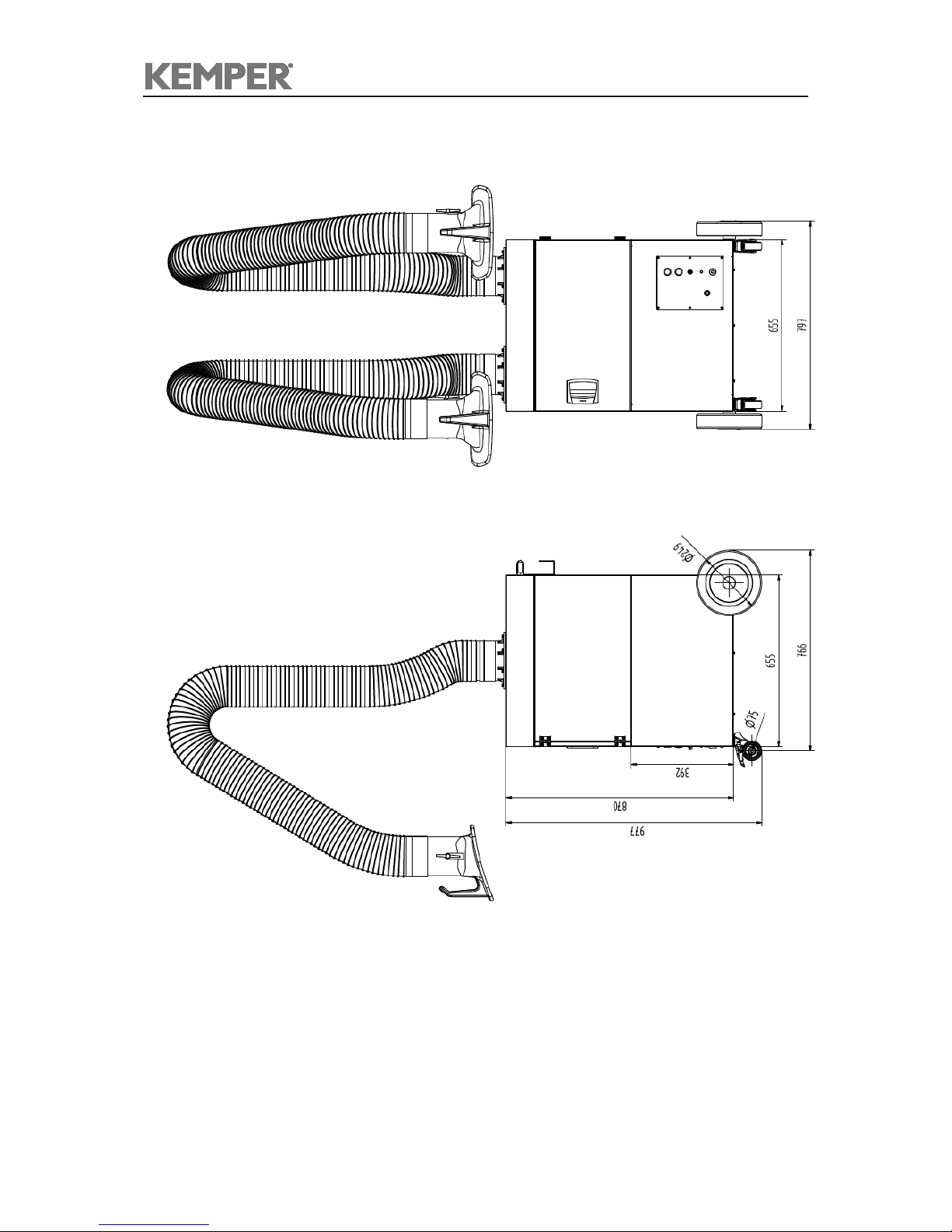

6.3 Maßblatt

KEMPER 2-arm ProfiMaster
Extension to the User Manual – EN
Art. No. 150 2487 - 10 - Version: 0
We reserve the right to introduce technical modifications and make errors. Valid as of: June 2015
Table of Contents
1GENERAL INFORMATION............................................................................... 11
1.1 Introduction.................................................................................................. 11
2SAFETY ............................................................................................................ 12
2.1 Guidelines concerning markings and symbols ........................................ 12
3ASSEMBLY ...................................................................................................... 13
3.1 Assembly of two suction arms ................................................................... 13
4OPERATION ..................................................................................................... 13
4.1 Position of suction arms ............................................................................. 13
4.2 The Start-Stop Mode.................................................................................... 13
5MAINTENANCE................................................................................................ 14
5.1 Filter exchange ............................................................................................ 14
6APPENDIX ........................................................................................................ 16
6.1 Technical Data ............................................................................................. 16
6.2 Declaration of Conformity........................................................................... 17
6.3 Dimension sheet .......................................................................................... 18
List of drawings
Figure 1, The correct position of suction arms, when exchanging the filter..... 15
Figure 2, The incorrect position of suction arms, when exchanging the filter. 15

KEMPER 2-arm ProfiMaster
Extension to the User Manual – EN
Art. No. 150 2487 - 11 - Version: 0
We reserve the right to introduce technical modifications and make errors. Valid as of: June 2015
1 General information
1.1 Introduction
This instruction manual provides indispensable and essential assistance in the
correct and safe operation of the KEMPER ProfiMaster Welding Smoke Extraction
Filter with 2 arms, hereinafter referred to as the 2-arm ProfiMaster.
All the information and guidelines set forth in the User Manual for the 2-arm
ProfiMaster are intended to broaden the scope of information provided in the
ProfiMaster User Manual.
It is also recommended to pay attention to all the guidelines and information provided
in the ProfiMaster User Manual.
Both the 2-arm ProfiMaster User Manual and the ProfiMaster User Manual contain
important guidelines, concerning safe, correct, and cost-effective operation of the
2-arm ProfiMaster device.
Following such guidelines is a prerequisite for preventing risks, repair costs, and
downtimes, as well as for increasing reliability and durability of the 2-arm ProfiMaster
device.
Make sure that both User Manuals are readily available at all times and every person
involved in operating the 2-arm ProfiMaster device has read and understood their
contents. All the data and guideline contained therein must be strictly followed.

KEMPER 2-arm ProfiMaster
Extension to the User Manual – EN
Art. No. 150 2487 - 12 - Version: 0
We reserve the right to introduce technical modifications and make errors. Valid as of: June 2015
2 Safety
2.1 Guidelines concerning markings and symbols
DANGERG
It is a warning against imminent danger that involves inevitable
consequences in the form of serious injuries or death, if a specific
instruction is ignored.
WARNING
It refers to a dangerous situation that can result in serious injuries of
death of people, if a specific instruction is ignored.
CAUTION
It is a warning against potential danger that involves consequences in
the form of minor injuries or material loss, if a specific instruction is
ignored.
HINT
It is a reference to useful information, concerning safe and correct use
of the device.
•Bullets refer to working and/or operational steps. All steps must be carried
out in a top-down sequence.
−Indents refer to enumerations.

KEMPER 2-arm ProfiMaster
Extension to the User Manual – EN
Art. No. 150 2487 - 13 - Version: 0
We reserve the right to introduce technical modifications and make errors. Valid as of: June 2015
3 Assembly
3.1 Assembly of two suction arms
Both arms are comprised of the following three main components:
- The rotary rim;
- The load-bearing frame;
- The suction hood.
Each of the components is always packed in a separate box.
The box with the load-bearing frame contains the User Manual and arrangement of
the suction arms. Follow the manual to install the suction arms on a carriage.
4 Operation
4.1 Position of suction arms
The 2-arm ProfiMaster devices and both suction arms must be arranged in such a
way that each of the arms points to a different direction, in relation to the welding
station.
Otherwise, stability of the device may be reduced, depending on the length and
position of the arms.
The worst-case scenario is that the device will overturn.
CAUTION
There is a risk of injury, if the 2-arm ProfiMaster device is overturned.
Furthermore, the 2-arm ProfiMaster device can be damaged!
Incorrect position of the suction arms may result in tilting and overturning
of the filtration device!
4.2 The Start-Stop Mode
Install the start-stop sensor, if it is intended for the 2-arm ProfiMaster device to
operate in the Start-Stop Mode.
To this end, connect ground cables of both welding machines to the Start-Stop
sensor, if the 2-arm ProfiMaster device is used.

KEMPER 2-arm ProfiMaster
Extension to the User Manual – EN
Art. No. 150 2487 - 14 - Version: 0
We reserve the right to introduce technical modifications and make errors. Valid as of: June 2015
5 Maintenance
5.1 Filter exchange
When exchanging the filter, take into account the following guidelines, in addition to
the information contained in the ProfiMaster User Manual:
Filter elements must be exchanged only if both suction arms are completely folded!
The 2-arm ProfiMaster device is equipped with two independent mobile suction arms,
in order to extract welding smoke. When completely unfolded, both suction arms shift
the centre of gravity to the outside.
It may be beneficial in some situations, e.g. when the arm is jerked or pulled with
great force, or when the filtration device is tilted.
Therefore, the filter can only be exchanged, when both suction arms are completely
folded (see fig. 1).
CAUTION
There is a risk of injury, if the 2-arm ProfiMaster device is overturned.
Furthermore, the 2-arm ProfiMaster device can be damaged!
The filtration device can tilt and overturn, if the filter is exchanged
incorrectly, i.e. with unfolded suction arms (see fig. 2)!

KEMPER 2-arm ProfiMaster
Extension to the User Manual – EN
Art. No. 150 2487 - 15 - Version: 0
We reserve the right to introduce technical modifications and make errors. Valid as of: June 2015
Figure 2, The incorrect position of suction arms, when exchanging the filter.
Figure 1, The correct position of suction arms, when exchanging the filter.

KEMPER 2-arm ProfiMaster
Extension to the User Manual – EN
Art. No. 150 2487 - 16 - Version: 0
We reserve the right to introduce technical modifications and make errors. Valid as of: June 2015
6 Appendix
6.1 Technical Data
Supply voltage See the rating plate.
Engine power
1.1 kV
Power consumption
See the rating plate.
Make-time
100%
Protection class IP 42
ISO class
F
Acceptable ambient temperature
-10 / +40°C
Max. capacity of the fan 1,800m³/h
Max. capacity of the device
2 x 850m²/h, without the suction arm
2 x 750m³/h, with the suction arm
Max. pressure below atmospheric
2,250Pa
Suction arm
NW 150, 2m long
3m long
4m long
Filter surface Main filter: 17m2
Sound intensity level within the distance of 1m,
acc. to DIN EN ISO 3744 72dB(A)
Width 655mm
Depth 655mm
Height
977mm
Weight 110kg, without the suction arm
128kg, with 2 x 2m suction arms

KEMPER 2-arm ProfiMaster
Extension to the User Manual – EN
Art. No. 150 2487 - 17 - Version: 0
We reserve the right to introduce technical modifications and make errors. Valid as of: June 2015
6.2 Declaration of Conformity
with regard to the 2006/42/EC Machine Directive
Manufacturer: KEMPER GmbH
Von-Siemens-Str. 20
D-48691 Vreden
Mr Manfred Könning is the person authorised to draw up technical documentation.
We hereby declare that this machine conforms to all appropriate stipulations of the 2006/42/EC Machine
Directive.
Art. No. 60 650 DA (this number may be different,
if another version of the device is supplied)
Name: KEMPER 2-arm ProfiMaster
This machine also conforms to appropriate stipulations set forth in the following EC standards:
2006/42/EC Machine Directive
2004/108/EC Electromagnetic Compatibility
2006/95/EC Low Voltage Directive
93/68/EEC CE Marking Directive
The following harmonised standards (or parts thereof) have been applied:
EN ISO 12100 parts 1+2, EN 294,
EN 349, EN418, EN 983 Safety of machinery
EN 1050 Machinery - Safety - Principles for risk assessment
EN 60204 -1 Electrical equipment of machines
EMVG Electromagnetic Compatibility Act
EN 610000-6 part 3 General requirements concerning emissivity
EN 610000-6 part 2 General requirements concerning noise immunity
The following technical specifications (or parts thereof) have been applied:
VDE 0100 Low-voltage electrical installations
VDE 0113 Electrical equipment of machines – Explanations of EN 60204-1
UVV BGV A1 Health&Safety regulations: The basics of prevention
BGR 500 2.26 Welding, cutting and related processes
DIN 45635 Measurement of machinery loudness
Annex VIII to the 2006/42/EC Directive has been adhered to. Satisfying the requirements of the Low Voltage
Directive has been guaranteed acc. to Annex I, No. 1.5.1 to the 2006/42/EC Directive.
Additional information:
This Declaration of Conformity expires, in the cases of improper use or making structural changes we
(the manufacturer) have not approved of.
Vreden, 22nd June 2015
KEMPER GmbH
M.Sc. Eng. M. Könnings

KEMPER 2-arm ProfiMaster
Extension to the User Manual – EN
Art. No. 150 2487 - 18 - Version: 0
We reserve the right to introduce technical modifications and make errors. Valid as of: June 2015
6.3 Dimension sheet
