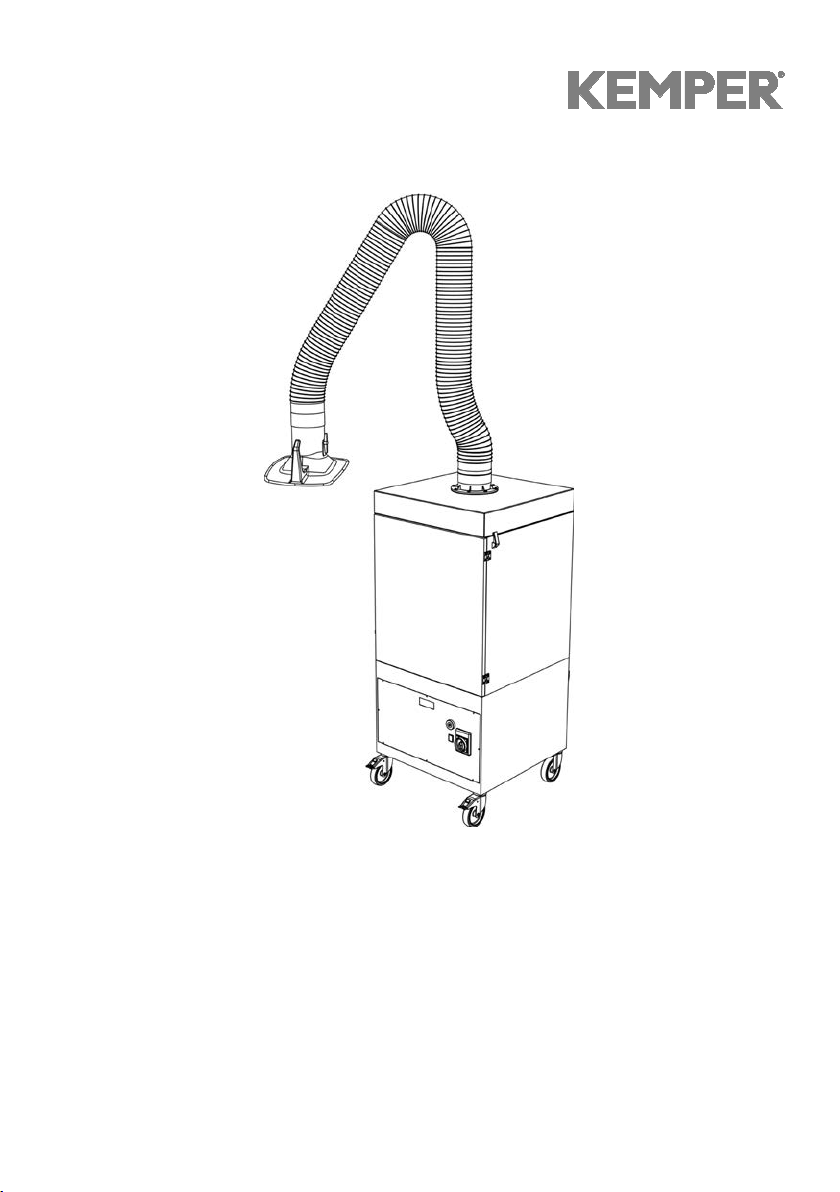

Kemper Filter Master XL Series User manual

Filter Master XL
DE Betriebsanleitung (Original)
EN Operating Instructions
FR Mode d'emploi
NL Gebruiksaanwijzing
ES Manual de uso
PT Manual de instruções
IT Manuale d’uso
CZ Návod k použití
PL Instrukcja obsługi
RUS Руководство по эксплуатации

KEMPER Filter-Master XL Betriebsanleitung - DE
- 3 -
Technische Änderungen und Irrtümer vorbehalten
Inhaltsverzeichnis
1ALLGEMEINES .................................................................................................. 6
Einleitung ....................................................................................................... 61.1
Hinweise auf Urheber- und Schutzrechte .................................................... 61.2
Hinweise für den Betreiber ........................................................................... 71.3
2SICHERHEIT....................................................................................................... 8
Allgemeines.................................................................................................... 82.1
Hinweise zu Zeichen und Symbolen ............................................................ 82.2
Vom Betreiber anzubringende Kennzeichnungen und Schilder................ 92.3
Sicherheitshinweise für das Bedienpersonal.............................................. 92.4
Sicherheitshinweise zur Instandhaltung und Störungsbeseitigung2.5 am Filter-Master XL...................................................................................... 10
Hinweise auf besondere Gefahrenarten .................................................... 102.6
3PRODUKTBESCHREIBUNG............................................................................ 11
Unterscheidungs-Merkmale der Geräte-Varianten.................................... 133.1
Bestimmungsgemäße Verwendung ........................................................... 143.2
Abreinigungssystem der Filterpatrone und Filterüberwachung.............. 153.3
3.4 Vernünftigerweise vorhersehbare Fehlanwendungen.............................. 16
3.5 Kennzeichnungen und Schilder am Filter-Master XL ............................... 17
3.6 Restrisiko ..................................................................................................... 18
4TRANSPORT UND LAGERUNG...................................................................... 19
Transport ...................................................................................................... 194.1
Lagerung ...................................................................................................... 194.2
5MONTAGE ........................................................................................................ 20
Montage des Absaugarmes ........................................................................ 215.1
Montage des Ausblasgehäuses.................................................................. 215.2

KEMPER Filter-Master XL Betriebsanleitung - DE
- 4 -
Technische Änderungen und Irrtümer vorbehalten
6BENUTZUNG.................................................................................................... 22
Qualifikation des Bedienpersonals ............................................................ 226.1
Bedienelemente ........................................................................................... 236.2
Unterschreitung des Mindestvolumenstroms........................................... 246.3
Positionierung der Absaughaube............................................................... 246.4
Inbetriebnahme ............................................................................................ 256.5
Kontrolle der Drehrichtung ......................................................................... 256.6
7INSTANDHALTUNG......................................................................................... 26
Pflege ............................................................................................................ 277.1
Wartung ........................................................................................................ 287.2
Filterwechsel................................................................................................ 297.3
Wechsel der Staubsammellade .................................................................. 327.4
Ablassen des Kondensates ........................................................................ 337.5
Störungsbeseitigung ................................................................................... 347.6
Notfallmaßnahmen....................................................................................... 357.7
8ENTSORGUNG................................................................................................. 36
Kunststoffe................................................................................................... 368.1
Metalle........................................................................................................... 368.2
Endgültige Außerbetriebnahme.................................................................. 378.3
9SICHERHEITSÜBERPRÜFUNG ...................................................................... 37
Tägliche Prüfungen ..................................................................................... 389.1
Monatliche Prüfungen ................................................................................. 399.2
10 ANHANG ....................................................................................................... 40
EG-Konformitätserklärung nach Anhang II 1 A der10.1 EG-Maschinenrichtlinie 2006/42/EG........................................................... 40
Technische Daten ........................................................................................ 4110.2
Ersatzteile und Zubehör*............................................................................. 4210.3
Maßblatt ........................................................................................................ 4310.4
11 SCHALTPLÄNE .......................................................................................... 458

KEMPER Filter-Master XL Betriebsanleitung - DE
- 5 -
Technische Änderungen und Irrtümer vorbehalten
Abbildungsverzeichnis
Abbildung 1, Produktbeschreibung...................................................................... 12
Abbildung 2, Luftführung....................................................................................... 15
Abbildung 3, Montage des Ausblasgehäuses...................................................... 21
Abbildung 4, Bedienelemente ............................................................................... 23
Abbildung 5, Kontrolle der Drehrichtung ............................................................. 25
Abbildung 6, Filterpatronen-Halterung................................................................. 30
Abbildung 7, Lösen der Rotationsdüse................................................................ 31
Abbildung 8, Staubsammellade ............................................................................ 33
Abbildung 9, Ablassen des Kondensates ............................................................ 33

KEMPER Filter-Master XL Betriebsanleitung - DE
- 6 -
Technische Änderungen und Irrtümer vorbehalten
1 Allgemeines
Einleitung1.1
Diese Betriebsanleitung ist eine wesentliche Hilfe für den richtigen und gefahrlosen
Betrieb des Schweißrauchfiltergerätes KEMPER Filter-Master XL.
Die Betriebsanleitung enthält wichtige Hinweise, um den Filter-Master XL sicher,
sachgerecht und wirtschaftlich zu betreiben. Ihre Beachtung hilft, Gefahren zu
vermeiden, Reparaturkosten und Ausfallzeiten zu vermindern und die Zuverlässigkeit
und Lebensdauer des Filter-Master XL zu erhöhen. Die Betriebsanleitung muss
ständig verfügbar sein und ist von jeder Person zu lesen und anzuwenden, die mit
Arbeiten an oder mit dem Filter-Master XL beauftragt ist.
Dazu gehören unter anderem:
−die Bedienung und Störungsbeseitigung im Betrieb,
−die Instandhaltung (Pflege, Wartung, Instandsetzung),
−der Transport,
−die Montage.
Hinweise auf Urheber- und Schutzrechte1.2
Diese Betriebsanleitung ist vertraulich zu behandeln. Sie soll nur befugten Personen
zugänglich gemacht werden. Sie darf Dritten nur mit schriftlicher Zustimmung der
KEMPER GmbH überlassen werden.
Alle Unterlagen sind im Sinne des Urheberrechtgesetzes geschützt. Die Weitergabe
und Vervielfältigung von Unterlagen, auch auszugsweise, sowie eine Verwertung und
Mitteilung ihres Inhaltes sind nicht gestattet, soweit dies nicht ausdrücklich schriftlich
zugestanden wird.
Zuwiderhandlungen sind strafbar und verpflichten zu Schadensersatz. Alle Rechte
zur Ausübung von gewerblichen Schutzrechten sind der KEMPER GmbH
vorbehalten.

KEMPER Filter-Master XL Betriebsanleitung - DE
- 7 -
Technische Änderungen und Irrtümer vorbehalten
Hinweise für den Betreiber1.3
Die Betriebsanleitung ist ein wesentlicher Bestandteil des Filter-Master XL.
Der Betreiber trägt dafür Sorge, dass das Bedienpersonal diese Anleitung zur
Kenntnis nimmt.
Die Betriebsanleitung ist vom Betreiber um Betriebsanweisungen aufgrund nationaler
Vorschriften zur Unfallverhütung und zum Umweltschutz zu ergänzen, einschließlich
der Informationen zu Aufsichts- und Meldepflichten zur Berücksichtigung
betrieblicher Besonderheiten, z. B. bezüglich Arbeitsorganisation, Arbeitsabläufen
und eingesetztem Personal. Neben der Betriebsanleitung und den im Verwenderland
sowie an der Einsatzstelle geltenden verbindlichen Regelungen zur Unfallverhütung
sind auch die anerkannten fachtechnischen Regeln für sicherheits- und
fachgerechtes Arbeiten zu beachten.
Der Betreiber darf ohne Genehmigung der KEMPER GmbH keine Veränderungen,
An- und Umbauten am Filter-Master XL vornehmen, die die Sicherheit
beeinträchtigen können! Zur Verwendung kommende Ersatzteile müssen den von
der KEMPER GmbH festgelegten technischen Anforderungen entsprechen. Dies ist
bei Originalersatzteilen immer gewährleistet!
Setzen Sie nur geschultes oder unterwiesenes Personal für die Bedienung, Wartung,
Instandsetzung und den Transport des Filter-Master XL ein. Legen Sie die
Zuständigkeiten des Personals für die Bedienung, Wartung, Instandsetzung und den
Transport klar fest.

KEMPER Filter-Master XL Betriebsanleitung - DE
- 8 -
Technische Änderungen und Irrtümer vorbehalten
2 Sicherheit
Allgemeines2.1
Der Filter-Master XL ist nach dem Stand der Technik und den anerkannten
sicherheits-technischen Regeln entwickelt und gebaut. Beim Betrieb des Filter-
Master XL können Gefahren für den Bediener bzw. Beeinträchtigungen des Filter-
Master XL sowie anderer Sachwerte entstehen, wenn er:
−von nicht geschultem oder unterwiesenem Personal bedient,
−nicht bestimmungsgemäß eingesetzt und/oder
−unsachgemäß instand gehalten wird.
Hinweise zu Zeichen und Symbolen2.2
GEFAHR
Dies ist eine Warnung vor einer unmittelbar drohenden Gefahren-
situation mit einer zwangsläufigen Folge von schwersten Verletzungen
oder Tod, wenn der bezeichneten Anweisung nicht exakt Folge
geleistet wird.
WARNUNG
Macht auf eine mögliche Gefahrensituation aufmerksam, die zu
schwersten Verletzungen von Personen oder zum Tode führen könnte,
wenn der bezeichneten Anweisung nicht exakt Folge geleistet wird.
VORSICHT
Dies ist eine Warnung vor einer möglichen Gefahrensituation, mit der
Folge von mittleren oder leichten Verletzungen sowie Sachschäden,
wenn der bezeichneten Anweisung nicht exakt Folge geleistet wird.
HINWEIS
Dies ist ein Hinweis auf nützliche Informationen zum sicheren und
sachgerechten Umgang.
•Mit dem Blickfangpunkt werden Arbeits- und/oder Bedienschritte
gekennzeichnet. Die Schritte sind in der Reihenfolge von oben nach
unten auszuführen.
−Mit dem Spiegelstrich werden Aufzählungen gekennzeichnet.

KEMPER Filter-Master XL Betriebsanleitung - DE
- 9 -
Technische Änderungen und Irrtümer vorbehalten
Vom Betreiber anzubringende Kennzeichnungen und Schilder2.3
Der Betreiber ist verpflichtet, gegebenenfalls weitere Kennzeichnungen und Schilder
am Filter-Master XL und in seinem Umfeld herum anzubringen.
Solche Kennzeichnungen und Schilder könnten sich z. B. auf die Vorschrift zum
Tragen von persönlicher Schutzausrüstung beziehen.
Sicherheitshinweise für das Bedienpersonal2.4
Der Filter-Master XL darf nur in technisch einwandfreiem Zustand sowie
bestimmungs-gemäß, sicherheits- und gefahrenbewusst unter Beachtung dieser
Betriebsanleitung eingesetzt werden! Alle Störungen und insbesondere solche, die
die Sicherheit beeinträchtigen können, müssen umgehend beseitigt werden!
Jede Person, die mit der Inbetriebnahme, Bedienung oder Instandhaltung beauftragt
ist, muss diese Betriebsanleitung vollständig gelesen und verstanden haben –
insbesondere Abschnitt 2 Sicherheit. Während des Arbeitseinsatzes ist es zu spät.
Dies gilt in besonderem Maße für nur gelegentlich am Filter-Master XL eingesetztes
Personal.
Die Betriebsanleitung muss ständig in der Nähe des Filter-Master XL griffbereit sein.
Für Schäden und Unfälle, die durch Nichtbeachtung der Betriebsanleitung entstehen,
wird keine Haftung übernommen.
Die einschlägigen Unfallverhütungsvorschriften sowie die sonstigen allgemeinen
anerkannten sicherheitstechnischen und arbeitsmedizinischen Regeln einhalten.
Die Zuständigkeiten für die unterschiedlichen Tätigkeiten im Rahmen der Wartung
und Instandhaltung klar festlegen und einhalten. Nur so werden Fehlhandlungen –
insbesondere in Gefahrensituationen – vermieden.
Der Betreiber verpflichtet das Bedien- und Wartungspersonal zum Tragen von
persönlicher Schutzausrüstung. Dazu gehören insbesondere Sicherheitsschuhe,
Schutzbrille und Handschuhe.
Keine offenen langen Haare, lose Kleidung oder Schmuck tragen! Es besteht
grundsätzlich die Gefahr irgendwo hängen zu bleiben, oder aber an bewegten
Teilen eingezogen oder mitgerissen zu werden!
Stellen sich sicherheitsrelevante Änderungen am Filter-Master XL ein, die
Absaugung sofort stillsetzen und sichern und den Vorgang der zuständigen
Stelle/Person melden!
Arbeiten am Filter-Master XL dürfen nur von zuverlässigem, geschultem Personal
durchgeführt werden. Das gesetzlich zulässige Mindestalter beachten!
Zu schulendes, anzulernendes, einzuweisendes oder im Rahmen einer allgemeinen
Ausbildung befindliches Personal darf nur unter ständiger Aufsicht einer erfahrenen
Person am Filter-Master XL tätig werden!

KEMPER Filter-Master XL Betriebsanleitung - DE
- 10 -
Technische Änderungen und Irrtümer vorbehalten
Sicherheitshinweise zur Instandhaltung und2.5 Störungsbeseitigung am Filter-Master XL
Rüst-, Wartungs- und Instandsetzungsarbeiten sowie Fehlersuchen dürfen nur bei
abgeschalteter Anlage durchgeführt werden.
Bei Wartungs- und Instandsetzungsarbeiten gelöste Schraubverbindungen stets
festziehen! Sofern vorgeschrieben, die dafür vorgesehenen Schrauben mit
Drehmomentschlüssel festziehen.
Insbesondere Anschlüsse und Verschraubungen zu Beginn der Wartung/
Reparatur/Pflege von Verschmutzungen oder Pflegemitteln reinigen.
Die vorgeschriebenen oder in der Betriebsanleitung angegebenen Fristen für
wiederkehrende Prüfung/Inspektionen einhalten.
Vor der Demontage die Teile in ihrer Zusammengehörigkeit kennzeichnen!
Hinweise auf besondere Gefahrenarten2.6
Elektrik
Die Arbeiten an der elektrischen Ausrüstung des Filtergerätes dürfen nur von einer
Elektrofachkraft oder von unterwiesenem Personal unter Leitung und Aufsicht einer
Elektrofachkraft gemäß den elektrotechnischen Regeln vorgenommen werden!
Vor dem Öffnen des Gerätes den Netzstecker ziehen und es somit vor
unbeabsichtigten Wiedereinschalten sichern.
Bei Störungen an der elektrischen Energieversorgung des Filtergerätes sofort am
Ein-/ Austaster das Filtergerät abschalten und den Netzstecker ziehen!
Nur Originalsicherungen mit vorgeschriebenen Stromstärken verwenden!
Elektrische Bauteile, an denen Inspektions-, Wartungs- und Reparaturarbeiten
durchgeführt werden, müssen spannungsfrei geschaltet werden. Betriebsmittel, mit
denen freigeschaltet wurde, gegen unbeabsichtigtes oder selbsttätiges
Wiedereinschalten sichern. Freigeschaltete, elektrische Bauteile zuerst auf
Spannungsfreiheit prüfen, dann benachbarte unter Spannung stehende Bauteile
isolieren. Bei Reparaturen darauf achten, dass konstruktive Merkmale nicht
sicherheitsmindernd verändert werden.
Kabel regelmäßig auf Beschädigungen prüfen und ggf. austauschen.
Lärm
Der A-bewertete äquivalente Schalldruckpegel des Filtergeräts beträgt LpA ≤ 69 dB(A).
In Verbindung mit anderen Maschinen und/oder durch die örtlichen Gegebenheiten
kann ein höherer Schalldruckpegel am Einsatzort des Filtergeräts entstehen. In
diesem Fall ist der Betreiber verpflichtet, das Bedienpersonal mit der entsprechenden
Schutzausrüstung auszustatten.

KEMPER Filter-Master XL Betriebsanleitung - DE
- 11 -
Technische Änderungen und Irrtümer vorbehalten
3 Produktbeschreibung
Der Filter-Master XL ist ein kompaktes Schweißrauchfiltergerät, mit dessen Hilfe, die
beim Schweißen entstehenden Schweißrauche nahe der Entstehungsstelle
abgesaugt und mit einem Abscheidegrad von mehr als 99,9% abgeschieden werden.
Dafür ist der Filter-Master XL mit einem flexiblen Absaugarm ausgerüstet, dessen
Absaughaube leicht beweglich ist und jede Position freitragend beibehält.
Die beim Arbeitsprozess freiwerdenden Schadstoffe werden mit Hilfe des
Absaugarmes erfasst und gelangen mit dem angesaugten Luftstrom in das
Filtergerät. Hier werden die partikelförmigen Schadstoffe an der Oberfläche der
Filterpatrone abgeschieden. Die sich an den Filterpatronen sammelnden Partikel
werden über automatisch ausgelöste Druckluft-Impulse abgestoßen. Sie fallen in
eine Staubsammellade, die dann zur Entsorgung entnommen werden kann.
Die gereinigte Luft wird von dem Ventilator angesaugt und in den Arbeitsraum
zurückgeführt.

KEMPER Filter-Master XL Betriebsanleitung - DE
- 12 -
Technische Änderungen und Irrtümer vorbehalten
Pos.
Bezeichnung
Pos.
Bezeichnung
1
Absaughaube
7
Vorderrad mit Bremse
2
Absaugarm / Tragegestell
8
Ausblasgehäuse
3
Griffstange
9
Druckluftanschluss
4
Wartungstür
10
Netzkabel
5
Kabelhalterung
11
Bedientafel
6
Hinterrad
Abbildung 1, Produktbeschreibung

KEMPER Filter-Master XL Betriebsanleitung - DE
- 13 -
Technische Änderungen und Irrtümer vorbehalten
Unterscheidungs-Merkmale der Geräte-Varianten3.1
Der Filter-Master XL wird in zwei Versionen gefertigt.
•Filter-Master XL IFA
•Filter-Master XL
Die Standard-Ausführung des Filter-Master XL ist IFA-geprüft.
Das bedeutet, dass der Filter-Master XL den vom IFA
(Institut für Arbeitsschutz der Deutschen Gesetzlichen Unfallversicherung)
gestellten Anforderungen entspricht und diese Prüfgrundlagen erfüllt.
Zur Vereinfachung wird dies in dieser Betriebsanleitung nachfolgend mit einem
IFA-Hinweis-Logo gekennzeichnet.
Das IFA-Hinweis-Logo weist auf wichtige Hinweise und Informationen hin,
die im Zusammenhang mit dem Filter-Master XL IFA stehen.
Geräte Bezeichnung
Bedeutung / Erklärung
Hinweis-Logo
Filter-Master XL IFA
Das geprüfte Baumuster entspricht
den Anforderungen und
Prüfgrundlagen des IFA.
Filter-Master XL
Der Filter-Master XL IFA wird am Gerät mit dem DGUV-Test Zeichen sowie einer
W3-Kennzeichnung (Kennzeichnung der Schweißrauchklasse) in Form eines
Aufklebers gekennzeichnet.
Die Postion dieser Aufkleber entnehmen Sie dem Punkt 3.5 (Kennzeichnungen und
Schilder am Filter-Master XL).
Die genaue Gerät-Variante ist mit Hilfe dieser Aufkleber sowie der Kennzeichnung
„IFA“ auf dem Typenschild zu identifizieren

KEMPER Filter-Master XL Betriebsanleitung - DE
- 14 -
Technische Änderungen und Irrtümer vorbehalten
Bestimmungsgemäße Verwendung3.2
Der Filter-Master XL ist dazu konzipiert, die Schweißrauche, die beim E-Schweißen
entstehen, an der Entstehungsstelle abzusaugen und auszufiltern. Grundsätzlich ist
das Gerät bei allen Arbeitsverfahren einsetzbar, bei denen Schweißrauche
freigesetzt werden. Es ist jedoch darauf zu achten, dass kein „Funkenregen“ z.B. von
einem Schleifprozess in das Filtergerät eingesogen wird. Die beim Arbeitsprozess
freiwerdenden Schweißrauche werden von der Absaughaube erfasst. Sie gelangen
mit dem angesaugten Luftstrom in das Filtergerät. Hier werden sie durch das
Filterverfahren bestehend aus einer Filterpatrone, in der auch die feinen,
lungengängigen Rauchpartikel mit einem Abscheidegrad von mehr als 99,9 %
abgeschieden werden, geleitet. Die gereinigte Luft wird von dem Ventilator
angesaugt und in den Arbeitsraum zurückgeführt.
Bei der Absaugung von Schweißrauch mit krebserzeugenden Anteilen, wie er
beim Verschweißen von legierten Stählen (z.B. Edelstahl) entsteht, dürfen
entsprechend der behördlichen Vorschriften nur geprüfte und hierfür zuge-
lassene Geräte im sogenannten Umluftverfahren betrieben werden.
HINWEIS
Der Filter-Master XL IFA ist für die Absaugung von Schweißrauchen, die beim
Schweißen von niedrig- und hochlegierten Stählen entstehen, zugelassen und
erfüllt die Anforderungen an die Schweißrauchabscheideklasse W3, gemäß
DIN EN ISO 15012-1.Beim Absaugen von Schweißrauch mit krebserzeugenden
Bestandteilen (z.B. Chromate, Nickeloxide usw.) sind die Anforderungen der
TRGS 560 (technische Regeln für Gefahrstoffe) und TRGS 528
(Schweißtechnische Arbeiten) einzuhalten.
HINWEIS
Beachten Sie die Angaben in Abschnitt 10.2 Technische Daten.
Halten Sie diese Angaben unbedingt ein. Zur bestimmungsgemäßen
Verwendung gehört auch das Einhalten der Hinweise
−zur Sicherheit,
−zur Bedienung und Steuerung,
−zur Instandhaltung und Wartung,
die in dieser Betriebsanleitung beschrieben werden. Eine andere oder
darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß.
Für hieraus resultierende Schäden haftet allein der Betreiber vom
Filter-Master XL. Dies gilt ebenfalls für eigenmächtige Veränderungen
am Filter-Master XL.

KEMPER Filter-Master XL Betriebsanleitung - DE
- 15 -
Technische Änderungen und Irrtümer vorbehalten
Abreinigungssystem der Filterpatrone und Filterüberwachung3.3
Das Gerät löst regelmäßig und selbstständig eine Abreinigung der Filterpatrone
während des Betriebes aus, so dass die Arbeit nicht unterbrochen werden muss.
Die Abreinigung erfolgt über Druckluft. Diese strömt bei einem Abreinigungs-Vorgang
aus dem eingebauten Druckluftbehälter in die Rotationsdüse, die dann im
Gegenstromverfahren den Staub von der Filterpatrone schonend abreinigt.
Die Filterüberwachung des Gerätes überprüft ständig den Zustand der Filterpatrone.
Sollte der Differenzdruck des Gerätes den voreingestellten, kritischen Wert von
710 m³/h unterschreiten, löst das Gerät ein akustisches Warnsignal aus und
signalisiert einen anstehenden Filterwechsel.
Pos.
Bezeichnung
Pos.
Bezeichnung
1
Rohlufteintritt
3
Flügelrad
2
Ausblasöffnung
4
KemTex® ePTFE Filterpatrone
Abbildung 2, Luftführung

KEMPER Filter-Master XL Betriebsanleitung - DE
- 16 -
Technische Änderungen und Irrtümer vorbehalten
3.4 Vernünftigerweise vorhersehbare Fehlanwendungen
Der Betrieb des Filter-Master XL in Industriebereichen, in denen Anforderungen zum
Ex-Schutz zu erfüllen sind, ist nicht erlaubt. Weiterhin ist der Betrieb untersagt für:
−Verfahren die nicht in der bestimmungsgemäßen Verwendung aufgeführt sind
und bei denen die angesaugte Luft:
●mit Flüssigkeiten und daraus resultierender Verunreinigung des Luftstromes
mit aerosol- und ölhaltigen Dämpfen versetzt ist;
●mit leicht entzündlichen, brennbaren Stäuben und/oder mit Stoffen versetzt ist,
die explosive Gemische oder Atmosphären bilden können;
●mit anderen aggressiven oder abrasiv wirkenden Stäuben versetzt ist, die
den Filter-Master XL und die eingesetzten Filterelemente beschädigen;
●mit organischen, toxischen Stoffen/Stoffanteilen versetzt ist, die bei der
Trennung des Werkstoffes freigesetzt werden.
- Abfallstoffe, wie Filterelement und abgeschiedene Partikel, können schädliche
Stoffe enthalten. Sie dürfen nicht auf der Hausmülldeponie entsorgt werden – die
umweltgerechte Entsorgung ist notwendig;
- Filterelemente – Fremdfilter anderer Hersteller, die nicht als Ersatzteil durch die
Firma Kemper GmbH zugelassen sind, dürfen wegen unbekannten Auswirkungen
auf das Filterergebnis nicht eingesetzt werden;
- Standorte im Außenbereich bei denen das Filtergerät Witterungseinflüssen
ausgesetzt wird – das Filtergerät darf nur in geschlossenen Gebäuden aufgestellt
werden;
- Hebemaschinen, wie z.B. Gabelstapler, Handhubgerät, die für den Transport
des Filtergeräts ungeeignet sind, bei der Auswahl ist die max. Traglast zu
beachten.
Mit dem Filter-Master XL sind bei Einhaltung der bestimmungsgemäßen Verwendung
keine vernünftigerweise vorhersehbaren Fehlanwendungen möglich, die zu
gefährlichen Situationen mit Personenschäden führen könnten.

KEMPER Filter-Master XL Betriebsanleitung - DE
- 17 -
Technische Änderungen und Irrtümer vorbehalten
3.5 Kennzeichnungen und Schilder am Filter-Master XL
Aufkleber-Typ
Bedeutung
Anbringungsort
Hinweis
Typenschild*1
mit den Angaben:
−KEMPER GmbH
Von-Siemens-Str. 20
DE-48691 Vreden
−Typ Filter-Master XL
−Anschlussspannung
−Baujahr: 10/2015
−Masch.-Nr.: 192341
−Gewicht: 135 kg
Geräterückseite
Hinweis
mit der
−Angabe über den
notwendigen
Versorgungsdruck
Geräterückseite
mit der
−Angabe zur korrekten
Ventilator Drehrichtung
Sichtfenster in der
Bedienblende
mit der
−Warnung vor gefährlicher
elektrischer Spannung
Gerätefrontseite auf
der Bedienblende
Prüfung mit der
Prüfplakette für den nächster
Wartungstermin
Linke Geräteseite
Kennzeichnung mit der
−Angabe zur Schweißrauch-
klasse W 3 gemäß
EN ISO 15012-1
Geräterückseite
mit der
•Angabe DGUV Test und
IFA Prüfnummer
Gerätefrontseite auf
der Bedienblende
*1 Beispielhafte Typenschildangaben.

KEMPER Filter-Master XL Betriebsanleitung - DE
- 18 -
Technische Änderungen und Irrtümer vorbehalten
3.6 Restrisiko
Auch bei der Beachtung aller Sicherheitsbestimmungen verbleibt beim Betrieb
des Filter-Master XL ein in der Folge beschriebenes Restrisiko.
Alle Personen, die an und mit dem Filter-Master XL arbeiten, müssen dieses
Restrisiko kennen und die Anweisungen befolgen, die verhindern, dass diese
Restrisiken zu Unfällen oder Schäden führen.
Während Einricht- und Rüstarbeiten kann es notwendig sein, bauseitige
Einrichtungen zu demontieren. Dadurch entstehen verschiedene Restrisiken und
Gefahrenpotentiale, die sich der Bediener bewusst machen muss.
WARNUNG
Schwere gesundheitliche Schäden der Atemorgane und
Atemwege möglich – Atemschutz tragen. Z.B.
KEMPER autoflow XP oder eine Atemschutz-Filtermaske
der Klasse FFP2 nach EN 149.
Hautkontakt mit Schweißrauch etc. kann bei empfindlichen
Personen zu Hautreizungen führen – Schutzkleidung tragen.
Stellen Sie vor Beginn der Schweißarbeiten sicher, dass der
Absaugarm und die Absaughaube richtig eingestellt, das
Filtergerät keine sichtbaren Beschädigungen und Undichtigkeiten
aufweist und das Filtergerät in Betrieb ist.
Beim Wechsel der Filterpatrone oder der Staubsammellade kann
es zu Hautkontakt mit lose anhaftendem Staub kommen und es
können Stäube aufgewirbelt werden. Daher Atemschutz und
Schutzkleidung tragen.
Glutnester in dem Filtergerät können zu einem Schwellbrand und
zur Freisetzung von schädlichen/giftigen Dämpfen führen –
Filtergerät ausschalten, Drosselklappe in der Absaughaube
schließen, das Filtergerät kontrolliert auskühlen lassen, ggf.
Löschmaßnahmen ergreifen, Gefahrenbereich absichern und die
zuständige Person umgehend informieren.
Durch Undichtigkeiten am Filtergerät können Stäube in die
Umgebung gelangen, Undichtigkeiten umgehend beseitigen und
den kontaminierten Bereich reinigen, Atemschutz und
Schutzkleidung tragen.

KEMPER Filter-Master XL Betriebsanleitung - DE
- 19 -
Technische Änderungen und Irrtümer vorbehalten
4 Transport und Lagerung
Transport4.1
GEFAHR
Lebensgefährliche Quetschungen beim Verladen und Transport
des Filter-Master XL möglich!
Durch unsachgemäßes Heben und Transportieren kann die
Palette mit dem Filtergerät kippen und herabstürzen!
•Halten Sie sich niemals unter schwebenden Lasten auf!
Für den Transport der Palette mit dem Filtergerät eignet sich ein Gabelhubwagen
oder Gabelstapler.
HINWEIS
●Vermeiden Sie harte Stöße beim Absetzen der Komponenten
des Filtergeräts.
●max. Traglast vom Flurförderfahrzeug beachten.
Lagerung4.2
Der Filter-Master XL sollte in seiner Originalverpackung bei einer
Umgebungstemperatur von -20°C bis +55°C an einem trockenen und sauberen Ort
gelagert werden. Die Verpackung darf dabei nicht durch andere Gegenstände
belastet werden.

KEMPER Filter-Master XL Betriebsanleitung - DE
- 20 -
Technische Änderungen und Irrtümer vorbehalten
5 Montage
WARNUNG
Schwere Verletzungen bei der Montage des Absaugarmes durch
die Vorspannung der eingesetzten Spiralfedern. Bei unsach-
gemäßer Handhabung kann das Tragegestell sich unerwartet
bewegen und schwere Verletzungen im Gesichtsbereich oder
Quetschungen von Fingern hervorrufen!
HINWEIS
Der Betreiber des Filter-Master XL darf mit der selbstständigen
Montage des Filter-Master XL nur Personen beauftragen, die mit dieser
Aufgabe vertraut sind.
Für die Montage des Gerätes werden zwei Mitarbeiter benötigt. Es ist
darauf zu achten, dass die Schweißstromrückleitung zwischen
Werkstück und Schweißmaschine einen geringen Widerstand aufweist
und Verbindungen zwischen Werkstück und Filtergerät vermieden
werden, damit ggf. der Schweißstrom nicht über den Schutzleiter des
Filtergeräts zur Schweißmaschine zurückfließen kann.
