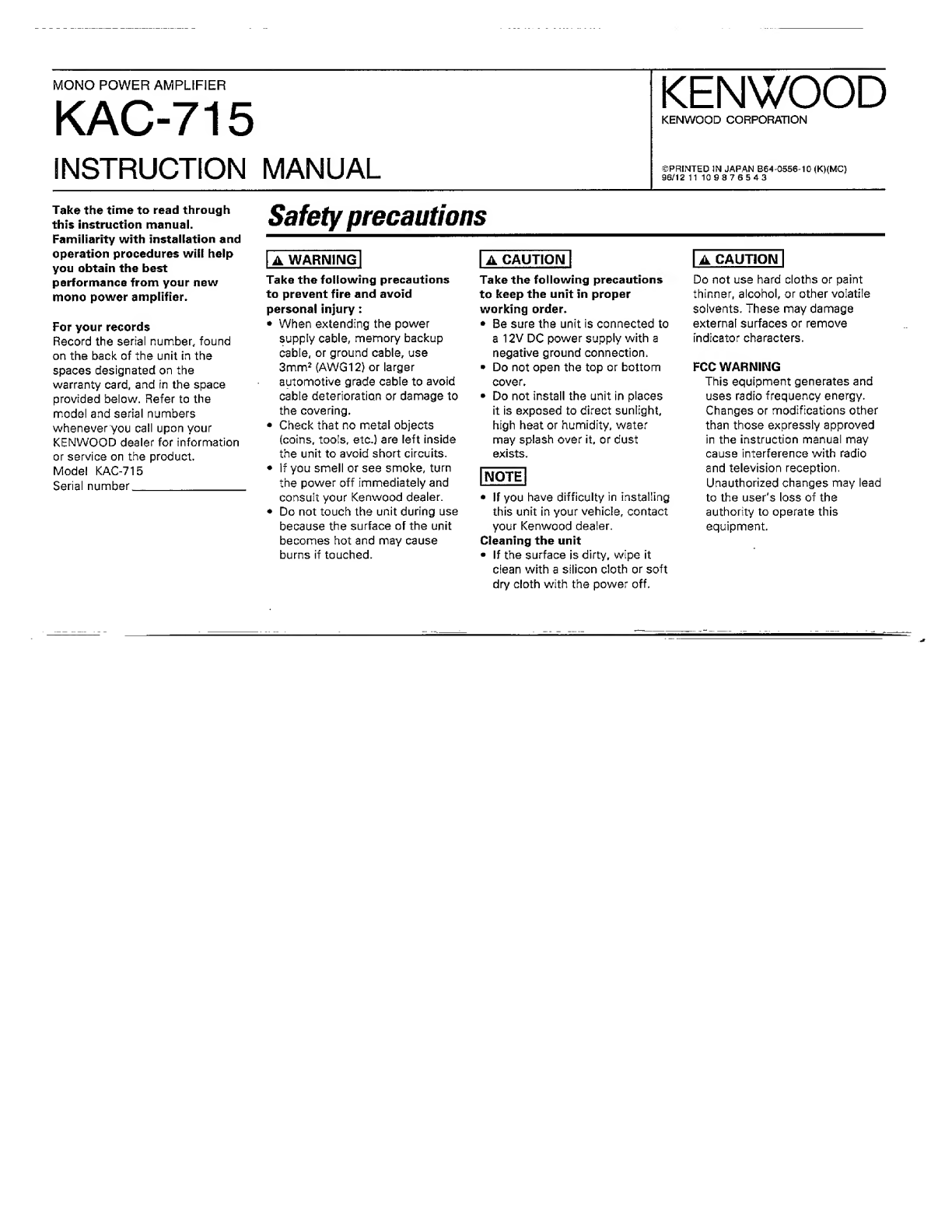

Kenwood KAC-715 User manual

MONO POWER AMPLIFIER
KAC-715
KENWOOD
KENWOOD CORPOF?ATlON
INSTRUCTION MANUAL
©PRINTED IN JAPAN B64-0556'10 (K)(MC)
96/12 11 10 9876543
Take the time to read through
this instruction manual.
Familiarity with installation and
operation procedures will help
you obtain the best
performance from your new
mono power amplifier.
For your records
Record the serial number, found
on the back of the unit in the
spaces designated on the
warranty card, and in the space
provided below. Refer to the
model and serial numbers
whenever you call upon your
KENWOOD dealer for information
or service on the product.
Model KAC-715
Serial number_
Safety precautions
I A WARNING I
Take the following precautions
to prevent fire and avoid
personal injury:
• When extending the power
supply cable, memory backup
cable, or ground cable, use
3mm^ (AWG12) or larger
automotive grade cable to avoid
cable deterioration or damage to
the covering.
• Check that no metal objects
(coins, tools, etc.) are left inside
the unit to avoid short circuits.
• If you smell or see smoke, turn
the power off immediately and
consult your Kenwood dealer.
• Do not touch the unit during use
because the surface of the unit
becomes hot and may cause
burns if touched.
I A CAUTION I
Take the following precautions
to keep the unit in proper
working order.
• Be sure the unit is connected to
a 12V DC power supply with a
negative ground connection.
• Do not open the top or bottom
cover.
• Do not install the unit in places
it is exposed to direct sunlight,
high heat or humidity, water
may splash over it, or dust
exists.
• If you have difficulty in installing
this unit in your vehicle, contact
your Kenwood dealer.
Cleaning the unit
• If the surface is dirty, wipe it
clean with a silicon cloth or soft
dry cloth with the power off.
Do not use hard cloths or paint
thinner, alcohol, or other volatile
solvents. These may damage
external surfaces or remove
indicator characters.
FCC WARNING
This equipment generates and
uses radio frequency energy.
Changes or modifications other
than those expressly approved
in the instruction manual may
cause interference with radio
and television reception.
Unauthorized changes may lead
to the user's loss of the
authority to operate this
equipment.

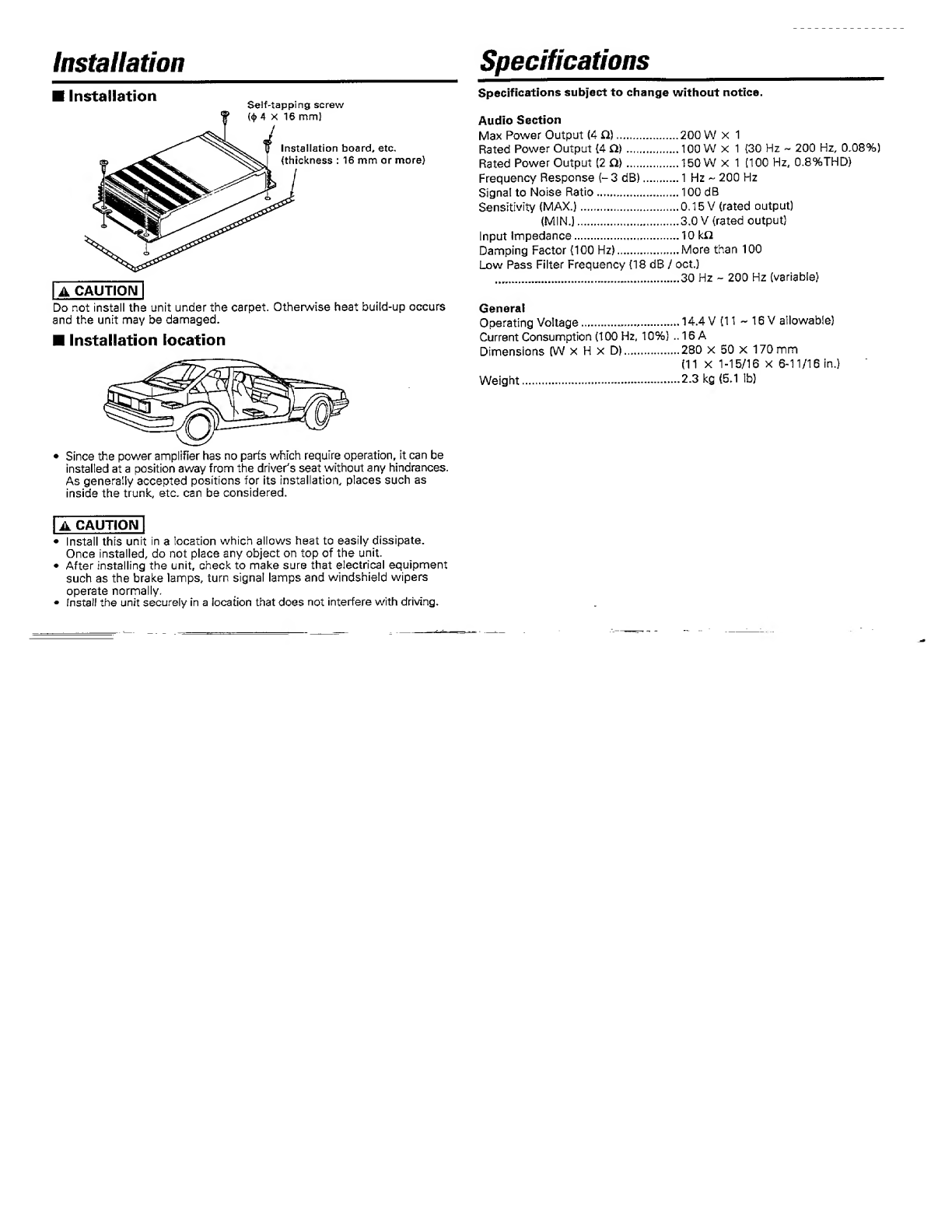

Montage de rappareil
n Installation
Vis taraudeuse
Ne pas recouvrir I'appareil d'une nappe, tapis, etc; la chaleur qui s'accumulecait
risque d'endommager Tappareil.
H Emplacement
• Connme i'amplificateur principal ne n^cessite aucun r^glage, il pourra 6tre
installs a r^cart du si6ge du conducteur.
Les positions tefles que I'int^rieur du coffre ^ bagages sont g6n6ralennent
utilis^es pour I'installation de I'amplificateur principal.
[A atteimtionI
• installer cet appareil d un emplacement tel que la chaieur puisse se dissiper
ais6ment. Aprfes I'installation, ne placer aucun objet sur I'appareil.
• Apr^s installation de I'appareil, s'assurer que les diff6rents Equipments
Electriques tels que lampes de ^frein. lampes de feux de direction et essuie-
glace fonctionnent normalement.
■ Fixer soigneusement I'appareil E un emplacement qui ne gEne en rien la conduite.
Specifications _
Les specifications sont sujettes ii modifications sans preavis.
Section audio
Puissance de sortie max. [4 O) .
Puissance de sortie norminale (4 O)....
Puissance de sortie nominale (2 .
R^ponse en frequence {“3 dB).
Rapport signal/bruit.
Sensibility (Max.}...
(Min.)...
Impddance d'entr^e...
Facteur d'amortissement (TOO Hz).
Frequence du filtre passe-bas (18 dB/oct.)
Generales
Tension de fonctionnement.14,4V (11 « 16 V possibles)
Consommation (100 Hz, 10%).16 A
Dimensions (I x h x p).280 x 50 x 170 mm
(11 X 1-15/16 X 6-11/16 in.)
Poids...2,3 kg (5,1 lb)
..200 W X 1
..100 W X 1 {30 Hz ~ 200 Hz,
0,08%)
..150 W X 1 (100 Hz, 0,8%
D.H.T)
..1 -200 Hz
,.100dB
..0,15 V (puissance nominale)
..3,0 V (puissance nominale)
..Plus de 100
.30 Hz - 200 Hz (Variable)

Connections
■ Power connection
If a buzzing noise is heard from
the speakers when the engine is
running, attach a line noise filter
(sold separately) to the power
lead.
A WARNING
To prevent fire caused by a
short in the wiring, connect a
fusible link or breaker nearby
the battery terminal.
Power Ground
terminal terminal
-Power lead terminal—^
Connect the power lead and
ground lead to the
corresponding terminals.
Lead terminal
(Commercially
available part)
Connect the ground leads to a metal part of the car chassis that acts as an
electrical ground passing electricity to the battery's minus © terminal.
Do not turn the power ON if the ground leads are not connected.
I Subwoofer connection
I NOTE I
This unit is a monaural amplifier
for bass sound reproduction only.
It cannot be used as an ordinary
stereo full-range amplifier.

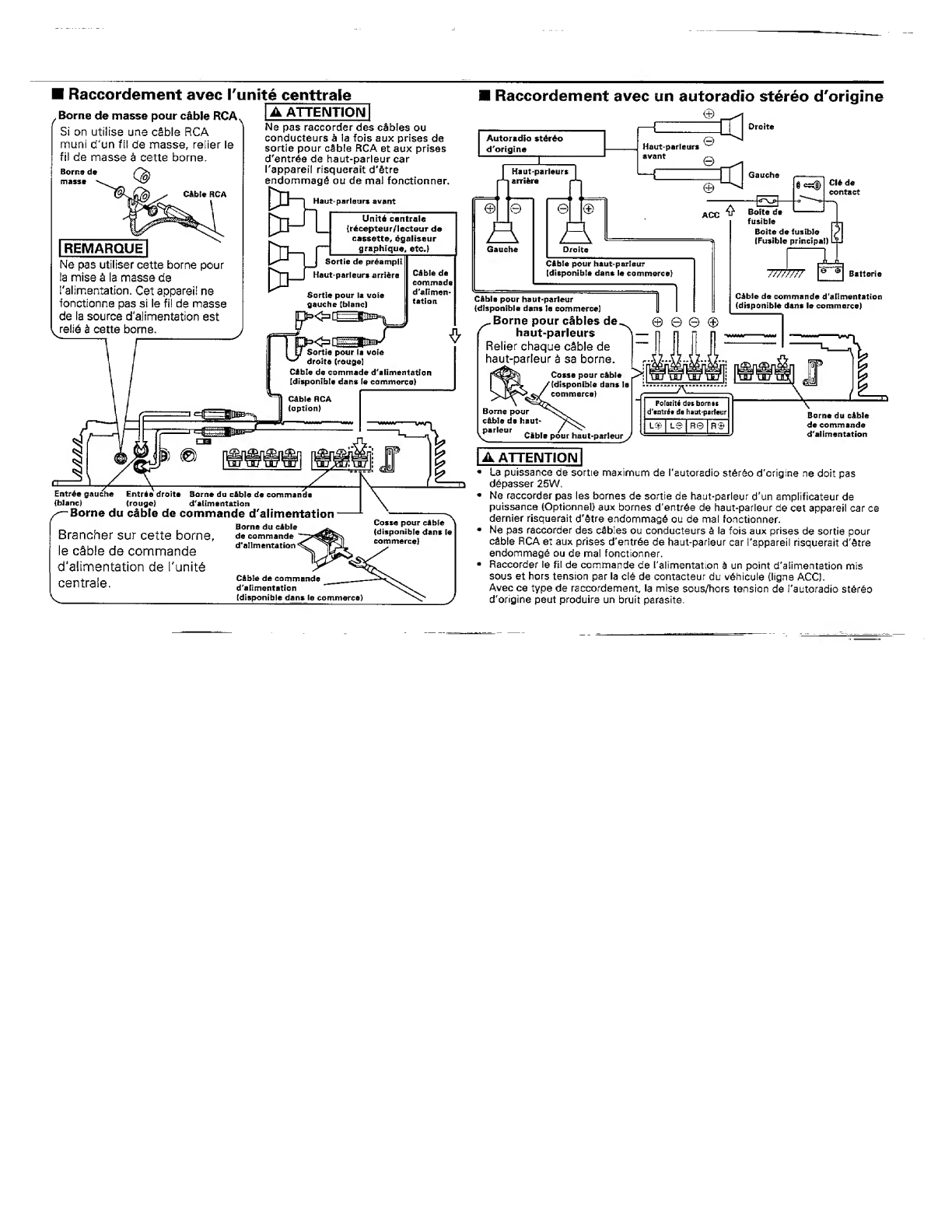

Raccordement avec I'uni te centtrale
orne de masse nour cSbIe RCA I ik ATTENTION I
Raccordement avec un autoradio stdr^o d'origine
Borne de masse pour cSbIe RCA
Si on utilise une cSbIe RCA
muni d'un fil de masse, relief le
fil de masse b cette borne.
I REMARQUE I
Ne pas utiliser cette borne pour
la mise 6 la masse de
I'alimentation. Get appareil ne
tonctionne pas si le fil de masse
de la source d'alimentation est
, reli6 ^ cette borne.
Ne pas raccorder des cables ou
conducteurs ii la fois aux prises de
sortie pour cible RCA et aux prises
d'entr6e de haut-parleur car
I'appareil rrsquerait d'etre
endommagS ou de mal fonctionner.
II t~~l Haut-parleur* avant
I UnitA cantrale
{r^cepteur/lecteur de
cassette, dgaliseur
PY I ( _ graphique, etc.)
I j Sortie de pr^ampli
[ ~Haut-parleurs arri^rs Cible de
III commade
Sortie pour la vole alimen-
gauche [bland
[ Sortie pour la voie
drojte [rouge]
Cflble de commade d'alimentation
[disponible dans le commerce]
cable RCA
(option)
Entrde gauche Entree droite Borne du cAble de commande
(blanc) (rouge) d'alimentation
^Borne du cSbIe de commande d'alimentation-
Brancher sur cette borne,
le cSble de conamande
d'alinnentation de I'unite
centrale.
Borne du cAble
de commande
d'alimentation*
Cosse pour cftble '
(disponible dam le
commerce)
Cible de commande_
d'alimentation
[disponible dans le commerce)
Autoradio st^r^o
Haut-parleurs
I arrifere r
Haut-parleurs
avant .
Cible pour haut-parleur
(disponibla dans le commerce)
Cfible pour haut-parleur
(disponibla dans le commerce]
-Borne pour cdbles de^
^ haut-parleurs ^
Relief cheque cSbIe de
haut-parleur ^ sa borne. [
Cosse pour c&ble ^
[ /(disponible dans la
commerca)
Borne pour
cfible de haul-
psrleur /
V C*blB pour haut-parleur J
Bofte de ' '
fusible r
Boite de fusible
(Fusible principal) L
Cible de commands d'alimentation
(disponible dans le commerce)
@ © 0 ®
Pofaiiti detbomst
d’lntrit da haut-parleur
I Le| R0 |n9
Borne du cAble
de commande
d'alimentation
I A ATTENTION I
• La puissance de sortte maximum de I'autoradio st6r6o d'origine ne doit pas
ddpasser 25W,
• Ne raccorder pas les bornes de sortie de haut-parleur d'un amplificateur de
puissance (Optionnel) aux bornes d'entrde de haut-parleur de cet appareil car ce
dernier risquerait d'etre endommagd ou de mal fonctionner.
• Ne pas raccorder des cables ou conducteurs 5 la fois aux prises de sortie pour
cSbIe RCA et aux prises d'entr6e de haut-parleur car I'appareil risquerait d'etre
endommagd ou de mal fonctionner.
• Raccorder le fil de commande de I'alimentation ^ un point d'alimentation mis
sous et hors tension par la cie de contacteur du y/dhicule (ligne ACC).
Avec ce type de raccordement, la mise sous/hors tension de I'autoradio st^rdo
d'origine peut produire un bruit parasite.

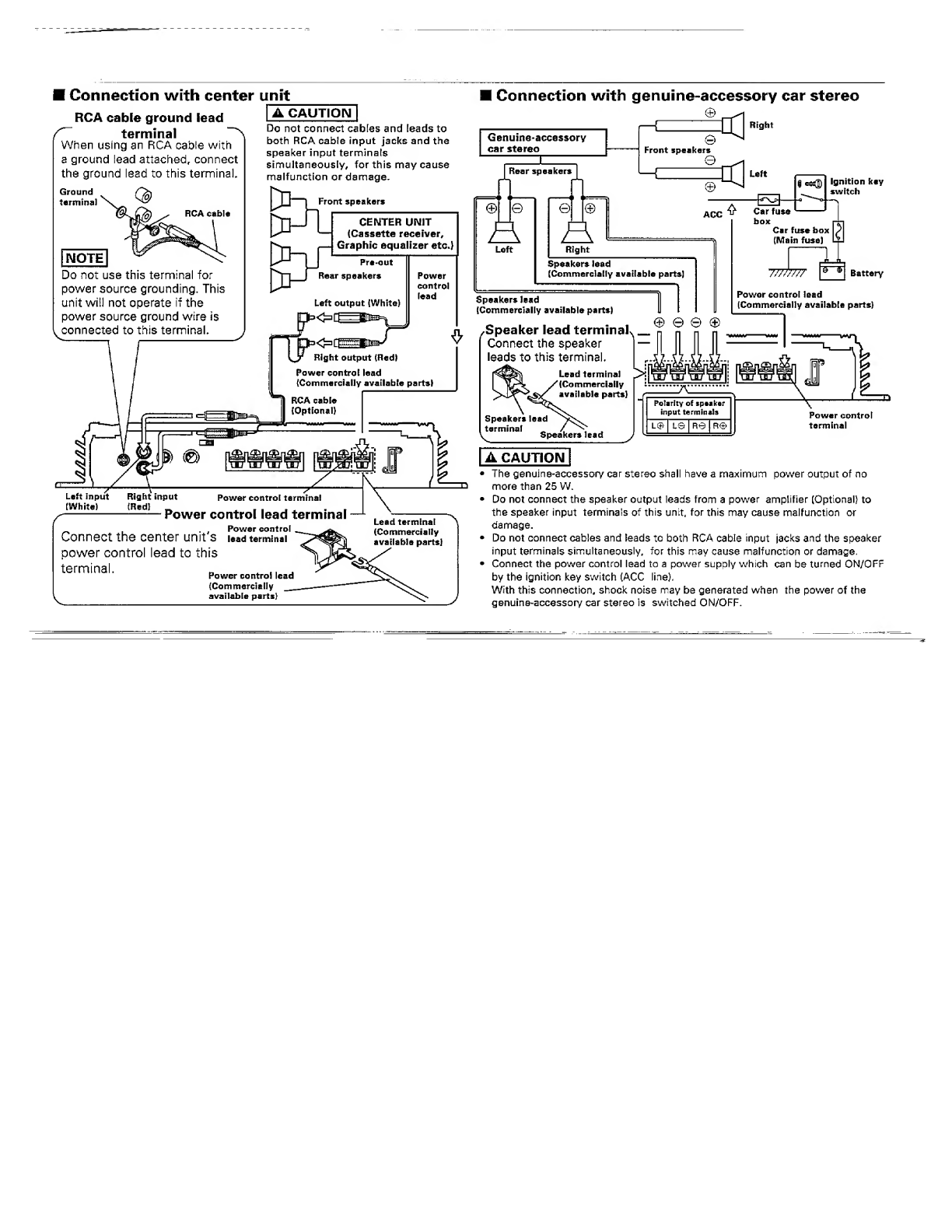

■ Connection with center
RCA cable ground lead
terminal ^
When using an RCA cable with
a ground lead attached^ connect
the ground lead to this terminal.
Ground
tormina) 'N.
Do not use this terminal for
power source grounding. This
unit will not operate if the
power source ground wire is
connected to this terminal.
unit _
I A CAUTION I
Do not connect cables and leads to
both RCA cable input Jacks and the
speaker input terminals
simultaneously, for this may cause
malfunction or damage.
U I Front speakers
"YtH cewter unit
— {Cassette receiver,
‘Vi- , j— Graphic equalizer etc.)
Pre-out
y"j_J Rear speakers Power
J-I control
lead
Left output {White}
Power control lead
{Commercially available partsi
^ RCA cable
I (Optional)
Left input
(White)
Right input
(Red)
Power control terminal
Power control lead terminal'
Connect the center unit's
power control lead to this
terminal.
Power control
lead terminal
Power control lead
{Commercially __
available parts)
Lead terminal
(Commercially
available parts)
I Connection with genuine-accessory car stereo
Genuine-accessory
car stereo
- I ~
I Rear speakers I
© © © ©
Front speakers
e
d Ignition hey
switch
> Car fuse ^
] Right
Speakers lead
(Commerctaify available parts]
Car fuse box
(Main fuse)
Speakers lead
(Commercially available parts)
.Speaker lead terminaK
I Connect the speaker
leads to this terminal.
Lead terminal
^(Commercially
available parts)
Speakers lead
terminal ^
V Speakers lead
Power control lead
(Commercially available parts)
© © 0 ©
Polsrity of spukar
input terminals
L® I L0 I ROIR®
Power control
terminal
I A CAUTION I
• The genuine-accessory car stereo shall have a maximum power output of no
more than 25 W.
• Do not connect the speaker output leads from a power amplifier (Optional) to
the speaker input terminals of this unit, for this may cause malfunction or
damage.
• Do not connect cables and leads to both RCA cable input jacks and the speaker
input terminals simultaneously, for this may cause malfunction or damage.
• Connect the power control lead to a power supply which can be turned ON/OFF
by the ignition key switch (ACC line),
With this connection, shock noise may be generated when the power of the
genuine-accessory car stereo is switched ON/OFF.

Raccordements
Raccordement de I'alimentation
Si un ronronnement $e fait
entendre par les haut-parleurs
lorsque le moteur tourne, monter
un filtre antiparasite de ligne
{vendu s^par^ment) sur le
conducteur d'alimentation.
lAAVERTISSEMENTl
Contre le risque de feu par
court-circuit monter un fusible
ou un coupe-circuit S proximity
de la borne de la batterie.
'—Borne d'alimentation—
Raccorder les conducteurs
d'alimentation et de masse
aux bornes
correspondantes,
Cosse pour cdble
Vis (disponible daus
commerce!
Fit de masse
Fit d'alimentation
Relier les fils de masse h une partie m§tallique du chassis du v^hicule qui soit en
mesure de jouer le role de masse electrique et done de laisser passer le courant
vers le p6le negatif © de la batterle.
Ne pas mettre Vappareil sous tension si les fils de masse ne sont pas relics.
[ Raccordement du haut-parleur d'extreme grave
[REMARQUE I
Cette appareil est un amplificateur
monaural destine h la reproduction
des basses uniquement. II ne peut
pas s'utiliser comme un
amplificateur st6r6o pleine gamme
ordinaire.
Haut-parleurs
d'extr ernes
graves
{configuration
monaurale]

Installation procedure _ Troubleshooting guide
1. Remove the ignition key and disconnect the negative C-) terminal of the
battery to prevent short circuits.
2. Connect the input and output cables of the units,
3. Connect the speaker cables.
4. Connect the ground cable and power supply cable in the order listed.
5. Install the unit in the car.
6. Connect the negative t-) terminal of the battery.
I A CAUTIOINi I
• If the fuse blows, check cables for shorts, then replace the fuse with
one of the same rating.
• Check that no unconnected cables or corinectors are touching the car
body. Do not remove caps from unconnected cables or connectors to
prevent short circuits.
• Connect the speaker cables to appropriate speaker connectors
separately. Sharing the negative cable of the speaker or grounding
speaker cables to the metal body of the car can cause this unit to fail.
• After installation, check that the brake lamps, winkers, and wipers
work properly.
Often, what appears to be a malfunction is due to user error. Before
calling for service, please consult the following table.
Symptom
Cause
Remedy
No sound.
(No sound from
one side.)
A speaker cord has
become
unconnected.
Check the speaker
cord connections.
The level is too low
(or high).
The input sensitivity
adjusting knob is not
set to the correct
position.
Adjust correctly
referring to
"Controls",
The sound quality is
bad.
(The sound is
distorted.)
The speakers are
connected to the
same wires.
Connect each
speaker terminal to
its respective
speaker output.
Accessories
A speaker cord is
pinched by a screw
in the car body.
Check the speaker
wiring.

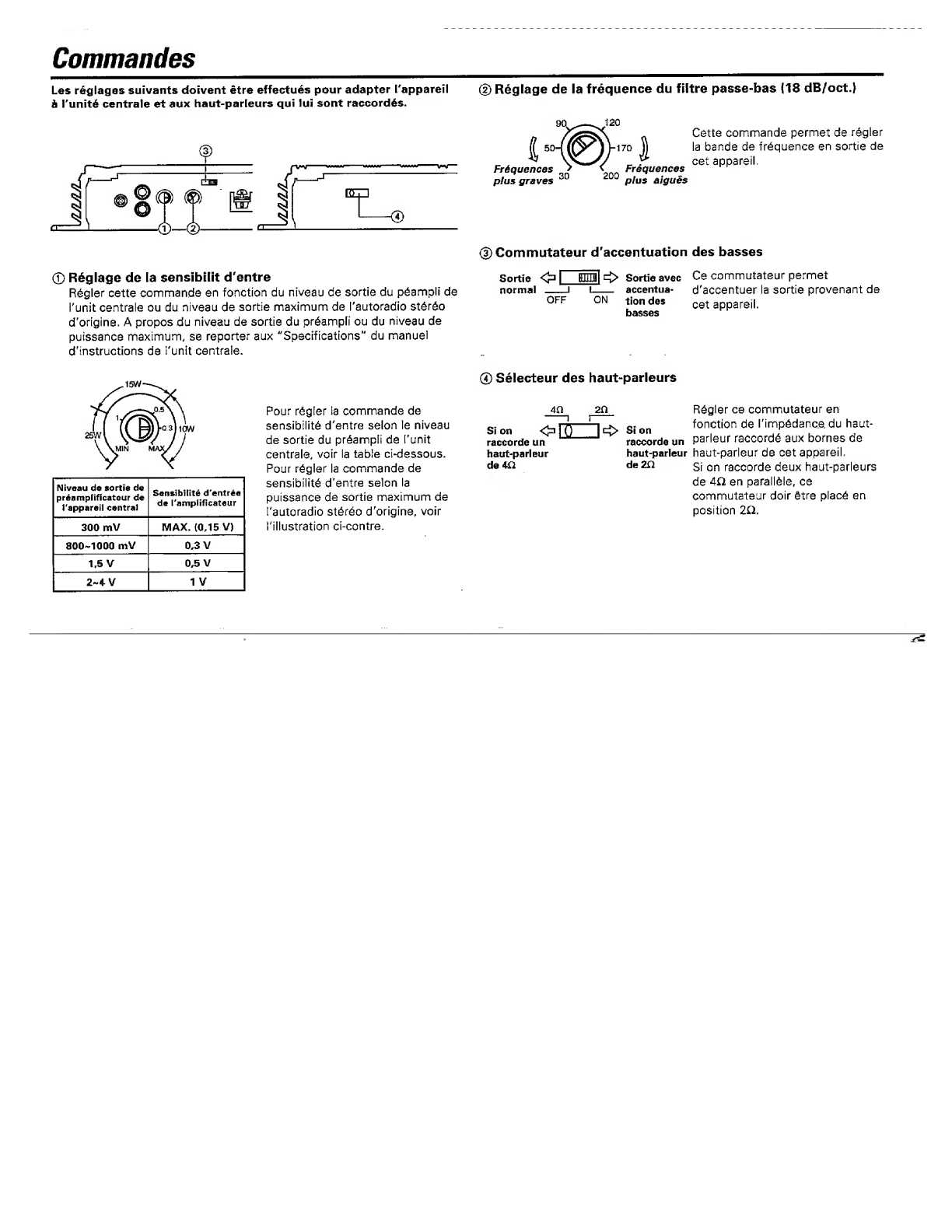

Commandes
Les reglages suivants doivent etre effectu^s pour adapter ['appareil
h I'urtit^ centrale et aux haut-par[eurs qui lui sont raccord^s.
® Reglage de la frequence du filtre passe-bas (18 dB/oct,}
120
170
i
plus graves
200
Frequences
plus aigues
Cette commande permet de r^gler
la bande de frequence en sortie de
cet appareil.
® R6glage de la sensibilit d'entre
R6gler cette commande en fonction du niveau de sortie du p6ampli de
I'unit centrale ou du niveau de sortie maximum de Tautoradio st^r^o
d'ortgine. A propos du niveau de sortie du pr^ampli ou du niveau de
puissance maximum, se reporter aux "Specifications'' du manuel
d'instructions de i'unit centrale.
Nivoau de sortie de
pr^amplificateur de
I'appareM central
Sensibility d'entrye
de I'amplificateur
300 mV
MAX. (0,15 V)
800^1000 mV
0,3 V
1,5 V
0,5 V
2~4V
1 V
Pour rdgler !a commande de
sensibility d'entre selon le niveau
de sortie du pryampli de I'unit
centrale, voir la table ci-dessous.
Pour rygler la commande de
sensibility d'entre selon la
puissance de sortie maximum de
['autoradio styryo d'origine, voir
['illustration ci-contre.
(3) Commutateur d'accentuation des basses
Sortie <!^ I IEDCT] »=!> Sortie avec Ce commutateur permet
normal - 1 i - accentua- d'accentuer la sortie provenant de
OFF ON liondos cet appareil.
basses
@ Silecteur des haut-parleurs
40
Si on GI
raccorde un
haut-parleur
deAQ,
20
Rygler ce commutateur en
Si on fonction de I'impydance. du haut-
raccorde un parleur raccordy aux bornes de
haut-parleur haut-parleur de cet appareil.
de20 S, OP, raccorde deux haut-parleurs
de en paralldle, ce
commutateur doir ytre placy en
position 20.

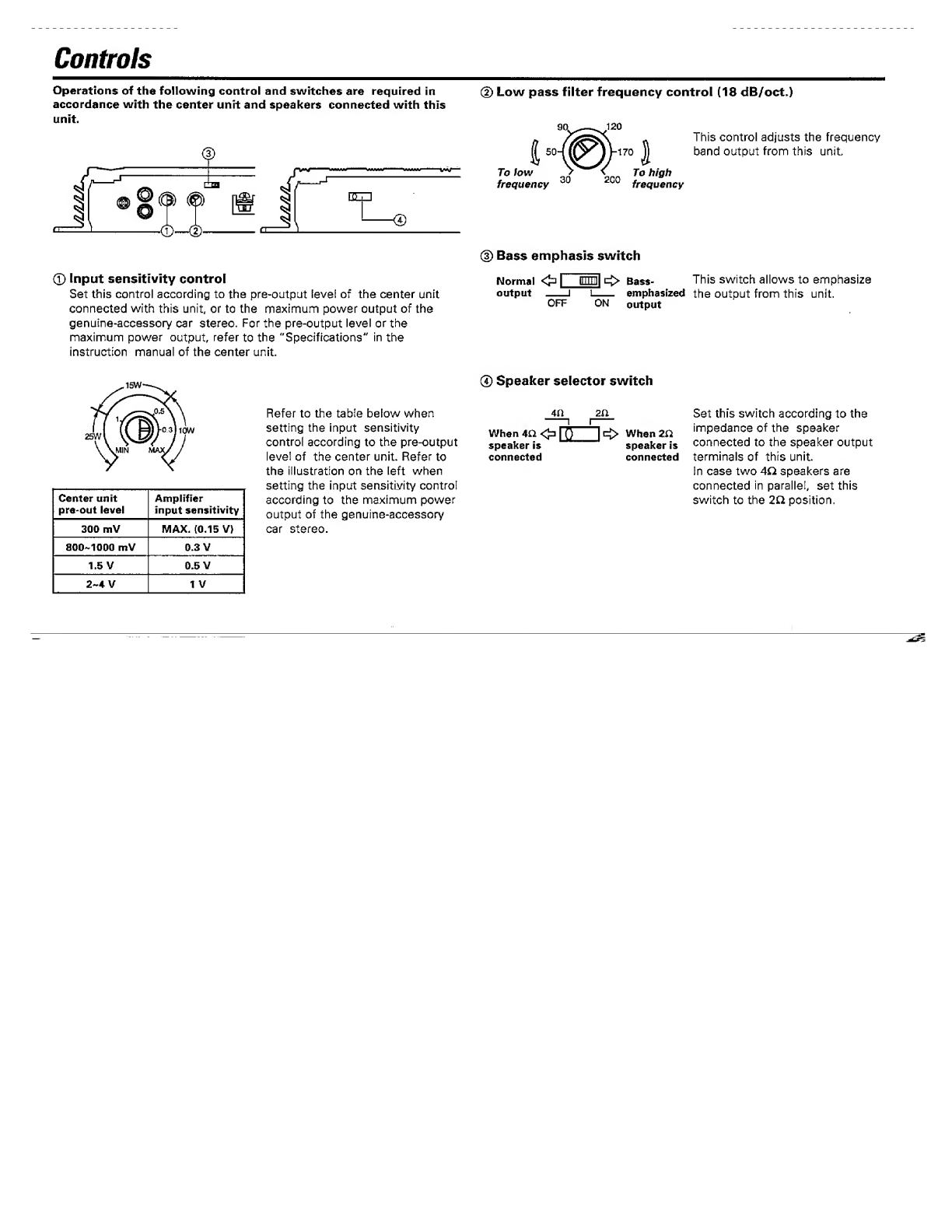

Controls
Operations of the following control and switches are required in
accordance with the center unit and speakers connected with this
unit.
® Low pass filter frequency control (18 dB/oct.)
90 --^120
i i
To low > < To high
frequency frequency
This control adjusts the frequency
band output from this unit
® Input sensitivity control
Set this control according to the pre-output level of the center unit
connected with this unit or to the maximum power output of the
genuine-accessory car stereo. For the pre-output ievei or the
maximum power output, refer to the "Specifications" in the
instruction manual of the center unit
@ Bass emphasis switch
Normal \ tnnn| Bass- This switch allows to emphasize
output -1 \ - emphasized the output from this unit.
OFF ON output
Center unit
pre-out level
Amplifier
input sensitivity
300 mV MAX. (0.15 V)
800^1000 mV 0.3 V
1.5 V 0.5 V
2-4 V
1 V
Refer to the table below when
setting the input sensitivity
control according to the pre-output
level of the center unit Refer to
the illustration on the left when
setting the input seasitivity control
according to the maximum power
output of the genuine-accessory
car stereo.
® Speaker selector switch
4n 2a
When 40 <!zi [j
speaker is
connected
When 20
speaker is
connected
Set this switch according to the
impedance of the speaker
connected to the speaker output
terminals of this unit-
in case two 4Q speakers are
connected in parallel, set this
switch to the 20 position.

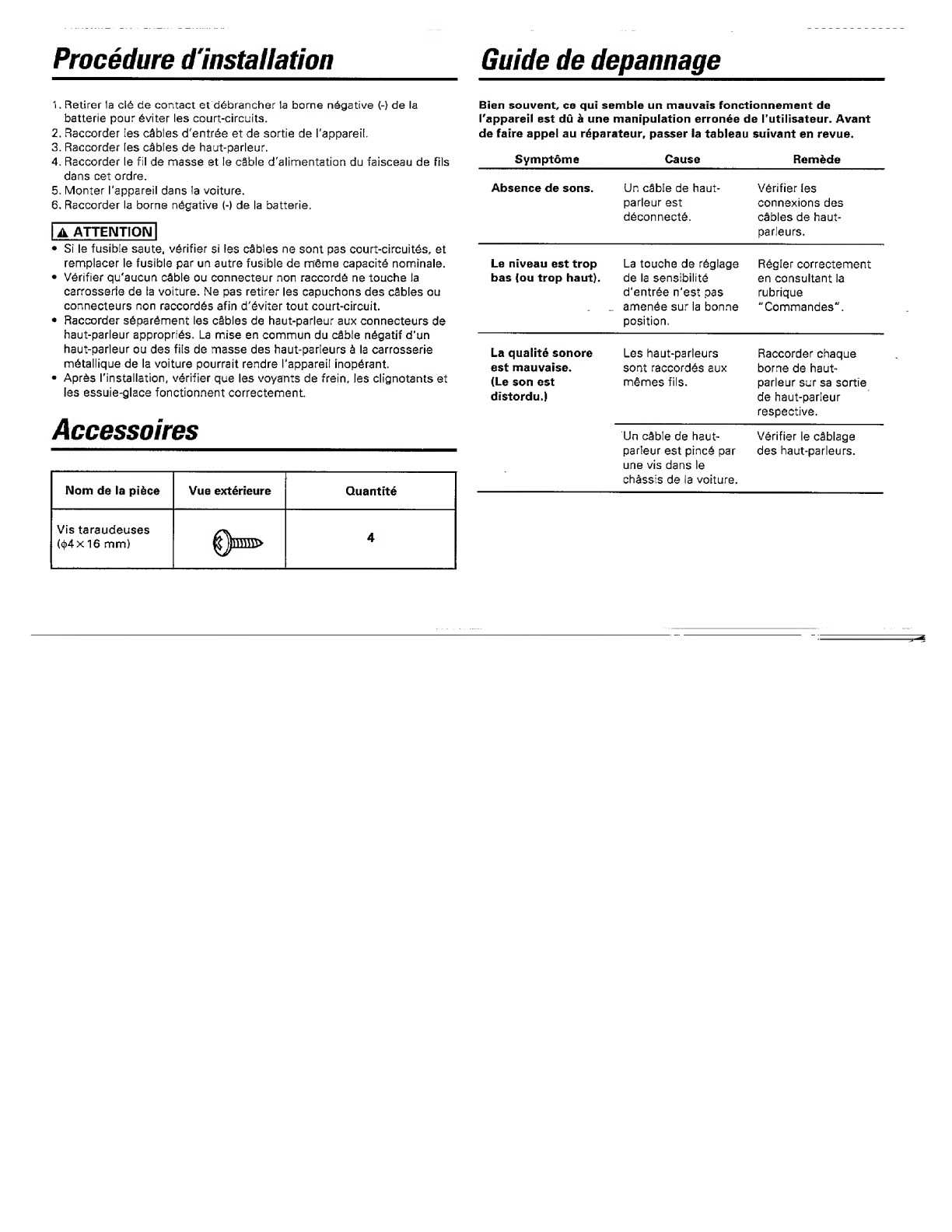

Procedure dlnstallation Guide de depannage
1. Retirer la cl6 de contact et ddbrancher la borne negative (-) de la
batterie pour 6viter les court-circuits.
2. Raccorder les Ccibles d'entr^e et de sortie de I'appareil.
3. Raccorder les cables de haut-parleur.
4. Raccorder le fil de masse et le cSbIe d'alimentation du faisceau de fils
dans cet ordre.
5. Monter I'appareil dans la voiture.
6. Raccorder la borne negative (-) de la batterie,
A ATTENTf^
• Si le fusible saute, verifier si les cables ne sont pas court-circuit^s, et
remplacer le fusible par un autre fusible de mSme capacity nominale.
• Verifier qu'aucun cSbIe ou connecteur non raccord6 ne touche la
carrosserie de ta voiture. Ne pas retirer les capuchons des cables ou
connecteurs non raccord6s afin d'dviter tout court-circuit.
• Raccorder s6par6nnent les cables de haut-parleur aux connecteurs de
haut-parleur appropri^s. La mise en commun du c§ble n^gatif d'un
haut-parleur ou des fils de masse des haut-parleurs ^ la carrosserie
m6tallique de la voiture pourrait rendre I’appareil inop^rant.
• Apr^s I'installation, verifier que les voyants de frein, les clignotants et
les essuie-glace fonctionnent correctement.
Accessoires
Bien souvent, ce qui semble un mauvais fonctionnement de
I'appareil est du h une manipulation erronde de I'utilisateur. Avant
de faire appel au r^parateur, passer la tableau suivant en revue.
Symptom e Cause
Remade
Absence de sons. Un c^ble de haut-
parleur est
d6connect6.
Vyrifier les
connexions des
cables de haut-
parleurs.
Le niveau est trop
bas (ou trop haul).
La touche de rbglage
de la sensibility
d’entr6e n'est pas
.. amende sur la bonne
position,
Rygler correctement
en consultant la
rubrique
"Connmandes".
La qualite sonore
est mauvaise.
(Le son est
distordu.)
Les haut-parleurs
sont raccordys aux
rndmes fils.
Raccorder chaque
borne de haut-
parleur sur sa sortie
de haut-parleur
respective.
Un c3ble de haut-
parleur est pincy par
vyrifier le cSblage
des haut-parleurs.

Installation
Specifications
\ A CAUTION I
Do not install the unit under the carpet. Otherwise heat build-up occurs
and the unit nnay be damaged.
■ Installation location
• Since the power amplifier has no parts which require operation, it can be
installed at a position away from the driver's seat without any hindrances.
As generally accepted positions for its installation, places such as
inside the trunk, etc, can be considered.
Specifications subject to change without notice.
Audio Section
Max Power Output (4 £1).200 W x 1
Rated Power Output (4 O).100 W X 1 {30 Hz ~ 200 Hz, 0.08%)
Rated Power Output (2 £2).150W x 1 [100 Hz, 0.8%THD)
Frequency Response (- 3 dB).1 Hz - 200 Hz
Signal to Noise Ratio.100 dB
Sensitivity (MAX.)...0,15 V (rated output)
(MIN.).3.0VCrated output)
Input Impedance.10 k£2
Damping Factor (100 Hz).More than 100
Lx>w Pass Filter Frequency {18 dB / oct.)
.30 Hz ~ 200 Hz (variable)
General
Operating Voltage.14.4 V (11 - 16 V allowable)
Current Consumption (100 Hz, 10%) .. 16 A
Dimensions (W x H x D).280 x 50 x 170 mm
(11 X 1-15/16 X 6-11/16 in.)
Weight...2.3 kg (5.1 lb)
I A CAUTION I
• Install this unit in a location which allows heat to easily dissipate.
Once installed, do not place any object on top of the unit.
• After installing the unit, check to make sure that electrical equipment
such as the brake lamps, turn signal lamps and windshield wipers
operate normally.
• Install the unit securely in a location that does not interfere with driving.

AMPLIFICATEUR DE PUISSANCE MONAURAL
KAC-715
MODE D’EMPLOl
KENWOOD
KENWOOD CORPORATION
■ c MMPRIME AU JAPON 664-0556'10 (K>(MC)
96/12 11 10 9376543
Precautions de securite
I A AVERTISSEMENTl
Pour 6viter tout risque de feu et
de blessures physiques,
observer les precautions
suivantes:
• Lorsqu'on rallonge le cSbIe
d'alimentatton, le cSbIe
d'alimentation de secours de la
m^moire ou le fil de nnasse,
utiliser des cables de cat6gorie
automobile d'une section de 3
mm^ {AWG12) ou des cables
plus gros, pour 6viter toute
d6t6riation des cables et tout
dommage du revStement externe.
• Verifier que Ton n'a pas Iaiss6
d'objets m^talliques (pieces de
monnaie, outils, etc.) a
I'int^rieur de Tappareil, afin
d'6viter les courts-circuits.
• Lots d'un d^gagement d'odeur
ou de fum^e, ateindre
imm^diatement I'appareil et
consulter son agent Kenwood.
Ne pas toucher I'appareil quand
jI est en service car la
temperature de sa surface est
suffisamment 6levae pour
provoquer des brOlures*
IA ATTEIMTIOIMl
Pour maintenir i'appareil en
parfait 6tat de marche, observer
les precautions suivantes.
• Bien v6rifier que I'appareil est
raccord4 ^ une source
d'alimentation CC de 12 V avec
raccordement de masse
negative.
• Ne pas ouvrir le couvercle du
dessus ni le couvercle du fond,
• Ne pas installer I'appareil de
fagon qu'il soit expose en plein
soleil, ^ des chaleurs ou des
humidit^s inlenses, ^ des
6claboussements d'eau ou S la
poussifere.
REMARQUil
• Si I'on rencontre des difficult6s
pour installer I'appareil dans le
vehicule, consulter son agent
Kenwood.
Nettoyage de I'appareil
• Si la surface de I'appareil sale,
I'essuyer avec un chiffon au
silicone ou un chiffon doux et
sec aprfes avoir ^teint I'appareil.
A ATTENTION I
Ne pas utiliser de chiffons durs
ni de diluant pour peinture,
alcool ou autre solvant volatile.
Ces produits risqueraient
d'abimer les surfaces externes
ou d'effacer les inscriptions.
