Kenwood KNA-G610 User manual

nn WARNING
Failure to avoid the following potentially hazardous situations could result in serious injury or fire.
Do not attempt to install or service the KNA-G610 by yourself. Installing or servicing the unit without training and experience in electronic
equipment and automotive accessories may be dangerous and could expose you to the risk of electric shock or other hazards.
When extending ignition wires, battery wires, or ground wires, use automotive-grade wires or other wires with AWG 18 (0.75 mm
2
gauge) or
greater to prevent wire deterioration and damage to the wire coating.
If the unit starts to emit smoke or unusual odors, turn off the power immediately and consult your Kenwood dealer.
Keep small articles (like screws or batteries) out of the reach of children. If any such object is accidentally swallowed, consult a doctor
immediately.
nn CAUTION
Failure to avoid the following potentially hazardous situations may result in injury or property damage.
Be sure to ground the unit to the chassis of your vehicle.
Secure all wiring with cable clamps or electrical tape. Insulate unconnected wires, and do not allow any bare wiring to remain exposed.
Do not let unconnected wires or terminals touch metal on the vehicle or anything else that can conduct electricity.
Do not open the top or bottom covers of the unit.
The KNA-G610 is not waterproof.
January 2010 Part Number 190-01159-02 Rev. A Printed in Taiwan
KNA-G610
GPS NAVIGATION SYSTEM INSTALLATION MANUAL
B54-4790-08
190-01159-02_0A.indb 1190-01159-02_0A.indb 1 1/8/2010 8:45:06 AM1/8/2010 8:45:06 AM

- 2 -

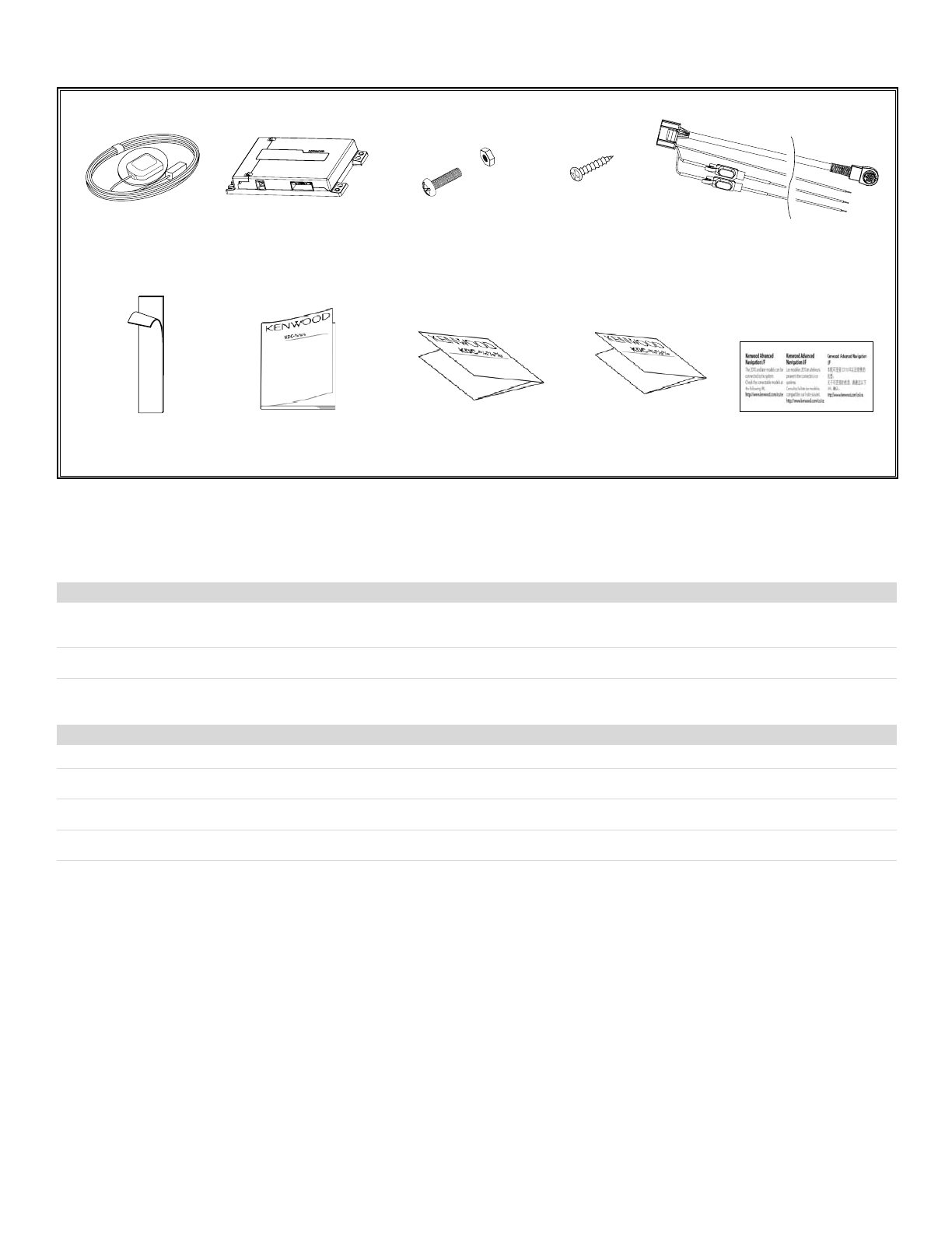

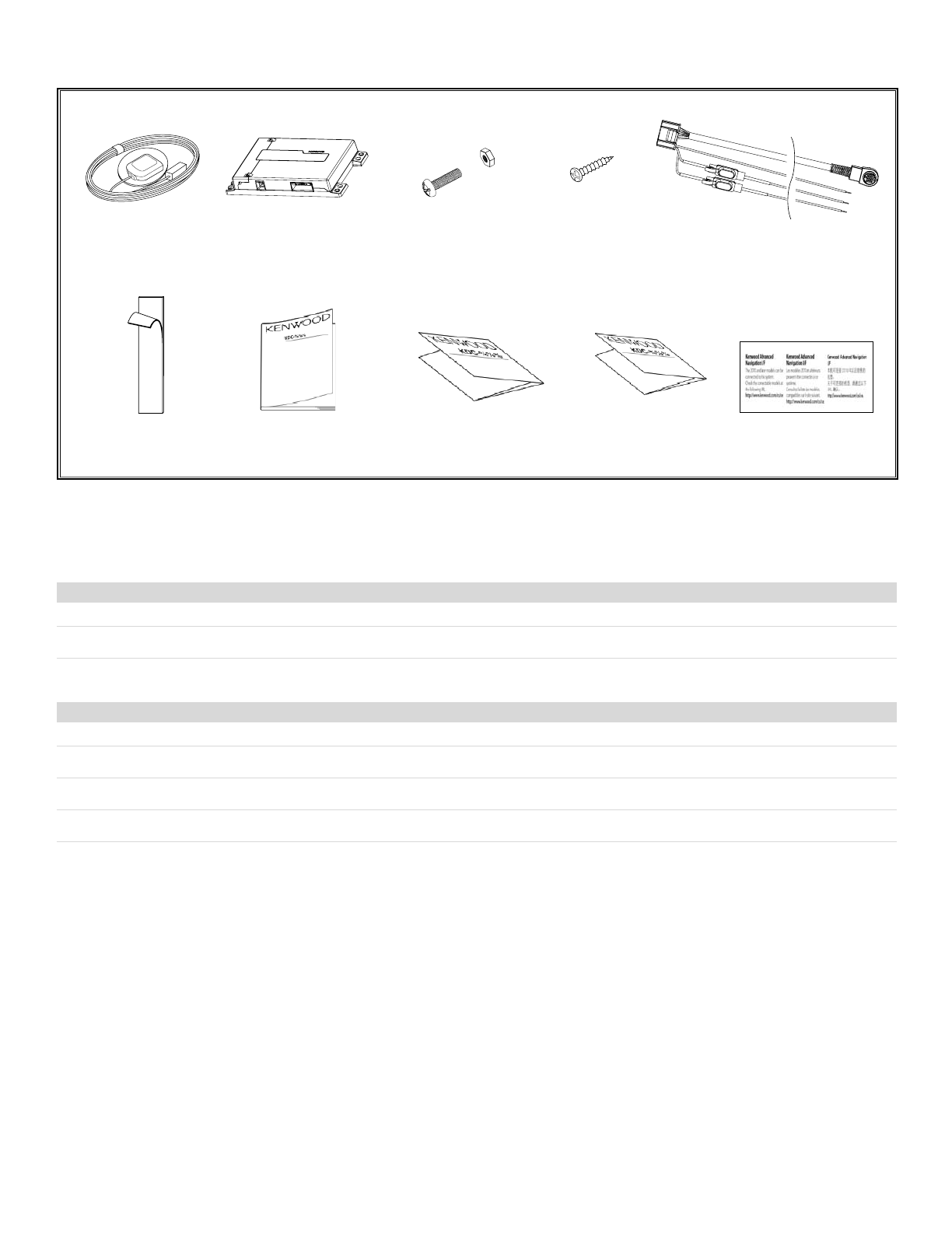

What’s Included
GPS antenna and
metal plate
main unit M3 x 12 machine
screws (4)
M3 nuts (4)
wiring harness
hook-and-loop
fasteners (2)
owner’s manual installation manual warranty card caution card
M3 x 12 thread-
forming screws (4)
Installing the Main Unit
Use the screws or the hook-and-loop fasteners provided to mount the main unit in the vehicle. Select a location that allows you to
access the SD card slot on the unit.
nn CAUTION
Do not install the unit where it will be exposed to direct sunlight, excessive heat or humidity, dust, spills, or liquids.
Check for cables or other parts underneath the floor mat before cutting the floor mat.
Installing the GPS Antenna
nn CAUTION
Do not paint the antenna. This will impair or disable signal reception.
Remove any object or accumulated snow, etc., from the top of the antenna. It will reduce reception strength.
Do not pull the cord when removing the antenna or adjusting its position. This can cause a short or break the wires.
The permanent adhesive on the back of the metal plate is extremely difficult to remove after it is installed.
The GPS antenna can be installed either inside or outside the vehicle. It should be mounted horizontally for best GPS reception.
The GPS antenna must have a clear view of the sky. If you install the antenna inside the vehicle, place it close to a window. GPS
signals can pass through glass but not through metal. Refer to the image on the next page for recommended places to install the
antenna. Place the GPS antenna on a metallic surface, such as the roof of your vehicle, for best reception. If a metallic surface is not
available, mount the GPS antenna on the enclosed metal plate. See the next page for further instructions.
Installing Optional Accessories
For information on installing the optional FM traffic receiver, refer to the installation guide included with the traffic receiver.
190-01159-02_0A.indb 2190-01159-02_0A.indb 2 1/8/2010 8:45:10 AM1/8/2010 8:45:10 AM

- 3 -

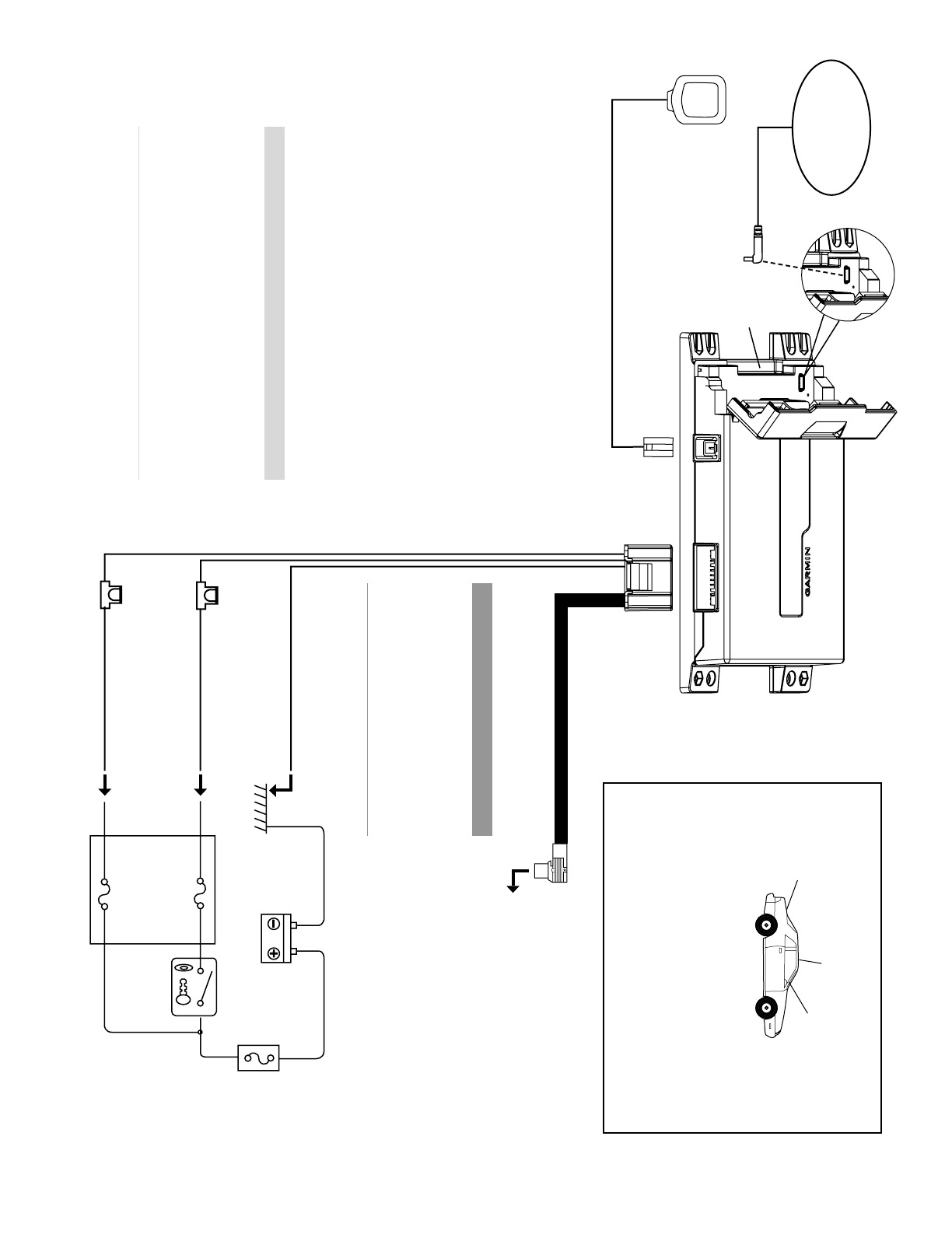

Steps to Install the KNA-G610 1. Remove the key from the vehicle ignition and disconnect
the negative battery cable.
2. Install the GPS antenna. Refer to the tips on the
previous page.
3. Connect the wiring harness to your vehicle in the
following order: ground, battery, ignition.
4. Connect the wiring harness to the
main unit.
5. Install the main unit. Refer to the tips on the previous
page.
6. Reconnect the negative battery cable.
To mount the GPS antenna inside your vehicle: 1. Clean your dashboard or other surface. 2. Peel the backing off of the adhesive on the bottom of the metal
plate.
3. Press the metal plate down firmly on your dashboard or other
mounting surface. You can bend the metal plate to conform to a curved surface, if necessary.
4. Place the GPS antenna on top of the metal plate.
nn
CAUTION
If your vehicle ignition does not have an ACC position, connect the ignition wires to a power source that can be turned on and off with the ignition key. If you connect the ignition wire to a power source with a constant voltage supply, such as battery wires, the navigation system could drain your battery.
nn
WARNING
Do not connect the yellow wire directly to the vehicle battery. Connecting directly to the battery may cause the wire insulation to fail and may pose a risk of short circuit and electric shock.
Optional accessory: FM traffic receiver
SD card
GPS antenna
To display unit (NAV I/F terminal)
Black To vehicle chassis Red To ignition (12 Vdc) Yellow To battery (12 Vdc)
Car fuse box
(main fuse)
Car fuse box
Ignition key switch
Installing the GPS Antenna
Better (trunk
of vehicle)
Best (roof of vehicle)
Good (inside car on dashboard)
NOTE: The 2010 and later display unit can be connected to this system. To check the connectable models, go to www.kenwood.com/cs/ce.
2A
2A
190-01159-02_0A.indb 3190-01159-02_0A.indb 3 1/8/2010 8:45:14 AM1/8/2010 8:45:14 AM

- 4 -
Acquiring GPS Signals
The first time you turn on the KNA-G610, you must wait while the system acquires satellite signals for the first time. This process
could take up to several minutes. Ensure that your vehicle is outdoors in an open area, away from tall buildings and trees, for fastest
acquisition. After the system acquires satellites for the first time, it will acquire satellites quickly each time thereafter.
Changing the Fuses
If you need to replace a fuse on the red or yellow wires, to prevent a short circuit, ensure that the wires are not touching. Then
replace the old fuse with a new 2 A fuse.
nn CAUTION
When replacing a fuse, use only a new fuse with the prescribed rating. Using a fuse with the wrong rating may cause damage to
your unit. To prevent short circuits, disconnect the wire harness before replacing a fuse.
Specifications
General
Operating Temperature: From -4°F to 158°F (-20°C to 70°C)
Storage Temperature: From -40°F to 185°F (-40°C to 85°C)
Operating Voltage: 9.5 to 25 Vdc
Current Consumption: 0.16 A typical at 13 Vdc (Max 1.0 A at 13 Vdc)
ACC off Current: 70 uA typical at 13 Vdc
Dimensions: (W ×H ×D) 6 1/2× 1
1
/
8
× 3
13
/
16
in. (165 ×28.5 ×97 mm)
Weight: 0.4 lb. (186 g)
Map Storage: Internal non-removable memory and optional removable SD card (City Navigator®map data)
Connectors: System/power, GPS antenna, SD card slot, Mini-B for optional FM traffic receiver
Navigation
Frequency: 1,575.42 MHz
Acquisition Times*:
Warm: < 1 second
Cold: < 38 seconds
AutoLocate®:< 45 seconds
*On average for a stationary receiver with an open sky view
Update Rate: 1/second, continuous
GPS Accuracy:
Position: < 32.8 ft. (10 m), typical
Velocity: 1.97 in./sec (0.05 meter/sec) RMS
Antenna: External GPS antenna requires metal surface 60 ×60 mm (2.36 × 2.36 in.) or larger, such as a car roof or the
included metal plate. A larger metal mounting surface improves GPS reception.
190-01159-02_0A.indb 4190-01159-02_0A.indb 4 1/8/2010 8:45:14 AM1/8/2010 8:45:14 AM

nn AVERTISSEMENT
Le non-respect des précautions ci-dessous risque d’entraîner de graves blessures ou un incendie.
Ne tentez jamais d’installer ni de réparer le KNA-G610 vous-même. Si vous installez ou réparez l’unité sans avoir d’expérience dans le domaine des
équipements électroniques et des accessoires automobiles, vous vous exposez à un risque de choc électrique et à d’autres dangers.
Lorsque vous rallongez des câbles de contact, de batterie ou de masse, utilisez toujours des fils de qualité automobile ou des fils de type AWG 18
(jauge de 0,75 mm
2
) ou supérieur, afin d’éviter une détérioration du fil ou de sa gaine de protection.
Si l’appareil commence à dégager de la fumée ou une odeur inhabituelle, mettez-le immédiatement hors tension et contactez votre revendeur
Kenwood.
Conservez les petits objets (comme les vis ou les piles) hors de portée des enfants. En cas d’ingestion accidentelle d’un de ces objets, consultez
immédiatement un médecin.
nn ATTENTION
Si vous ne prenez pas de précautions pour éviter les situations potentiellement dangereuses suivantes, ces dernières sont susceptibles de causer
des blessures ou des dommages.
Vérifiez que l’appareil est branché à la masse de votre véhicule.
Maintenez en place tous les câbles à l’aide de colliers ou de ruban isolant. Isolez les fils non connectés et ne laissez aucun fil nu exposé.
Ne mettez pas de fils ou de bornes non connectés en contact avec des parties métalliques du véhicule ou tout autre élément conducteur d’électricité.
N’ouvrez pas le couvercle supérieur ou inférieur de l’appareil.
Le KNA-G610 n’est pas étanche.
KNA-G610
SYSTEME DE NAVIGATION GPS MANUEL D’INSTALLATION
B54-4790-08
190-01159-02_0A.indb 5190-01159-02_0A.indb 5 1/8/2010 8:45:14 AM1/8/2010 8:45:14 AM

- 6 -

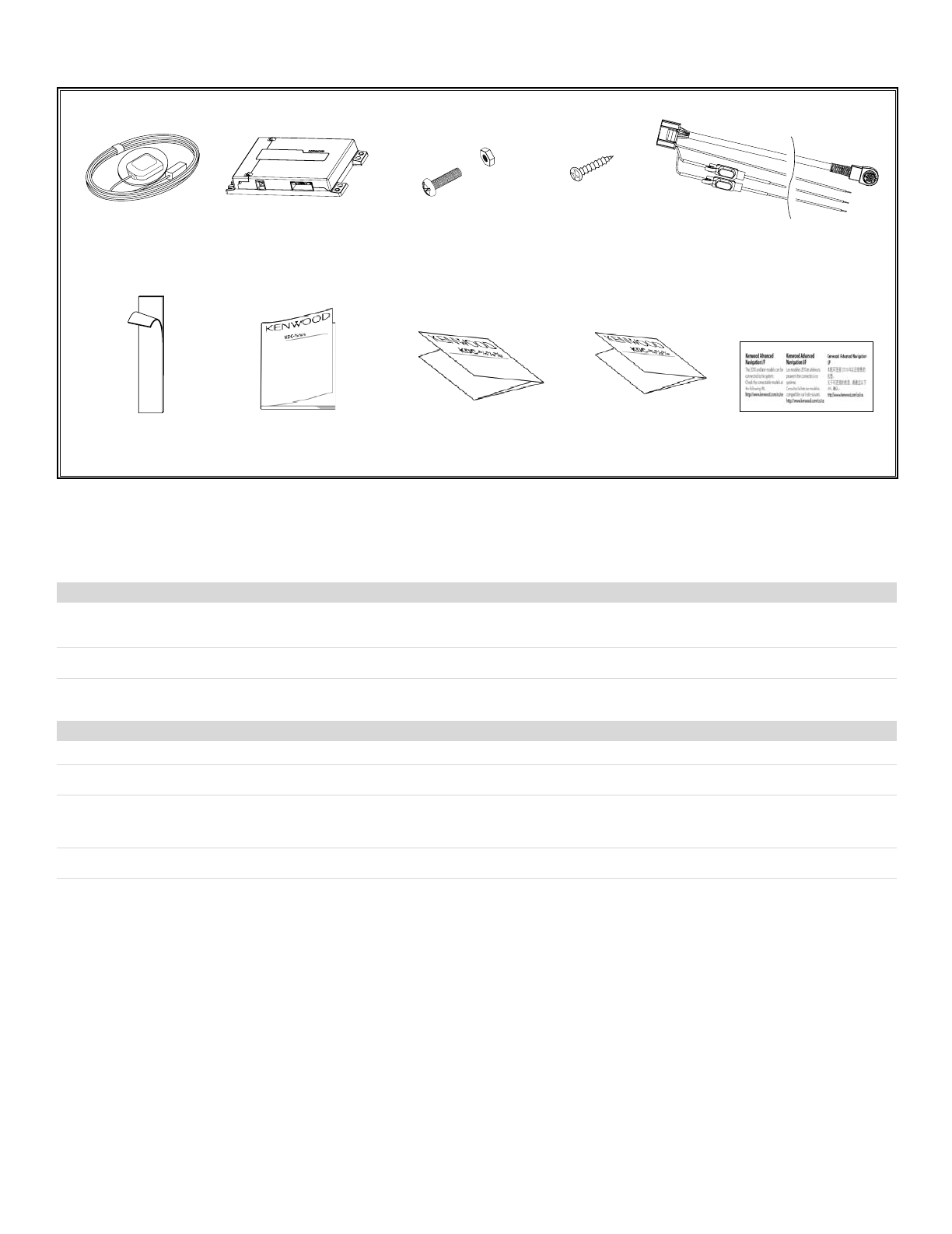

Eléments inclus
antenne GPS et
plaque métallique
unité principale vis de mécanique
M3 x 12 (4)
écrous M3 (4)
faisceau de câbles
fermetures
autoagrippantes (2)
manuel
d’utilisation
manuel
d’installation
fiche de garantie fiche de mise
en garde
vis
autotaraudeuses
M3 x 12 (4)
Installation de l’unité principale
Installez l’unité principale dans le véhicule à l’aide des vis ou des fermetures autoagrippantes fournies. Sélectionnez un emplacement
permettant d’accéder au lecteur de carte SD de l’unité.
nn ATTENTION
N’installez pas l’appareil à un endroit où il risquerait d’être exposé à la lumière directe du soleil, à une chaleur ou une humidité excessive,
à la poussière, aux projections ou aux liquides.
Vérifiez si des câbles ou des pièces se trouvent sous le tapis de sol avant de le découper.
Installation de l’antenne GPS
nn ATTENTION
Ne peignez pas l’antenne. Cela risquerait de réduire voire d’empêcher la réception du signal.
Enlevez tout objet ou amas de neige du sommet de l’antenne. Leur présence réduirait la puissance du signal.
Ne tirez pas sur le câble lorsque vous retirez l’antenne ou que vous réglez sa position. Vous risqueriez de sectionner les fils ou de
provoquer un court-circuit.
L’adhésif permanent sous la plaque métallique est extrêmement difficile à retirer après la pose.
Vous pouvez installer l’antenne GPS à l’intérieur comme à l’extérieur du véhicule. Pour une réception GPS optimale, montez-la à
l’horizontale. Placez l’antenne GPS à un endroit offrant une vue dégagée sur le ciel. Si vous installez l’antenne à l’intérieur du véhicule,
placez-la à proximité d’une fenêtre. Les signaux GPS peuvent traverser le verre mais pas le métal. Reportez-vous à l’illustration de la
page suivante pour connaître les endroits recommandés pour l’installation de l’antenne. Pour une réception optimale, placez l’antenne
GPS sur une surface métallique, telle que le toit de votre véhicule. Si aucune surface métallique n’est disponible, montez l’antenne GPS
sur la plaque métallique fournie. Consultez la page suivante pour de plus amples instructions.
Installation d’accessoires en option
Pour plus d’informations sur l’installation du récepteur d’info-trafic FM en option, reportez-vous au guide d’installation du récepteur
concerné.
190-01159-02_0A.indb 6190-01159-02_0A.indb 6 1/8/2010 8:45:15 AM1/8/2010 8:45:15 AM

- 7 -
Etapes d’installation du KNA-G610 1. Retirez la clé de contact du véhicule et débranchez le
câble négatif de la batterie.
2. Installez l’antenne GPS. Reportez-vous aux
recommandations de la page précédente.
3. Connectez le faisceau de câbles à votre véhicule dans
l’ordre suivant : masse, batterie, allumage.
4. Connectez le faisceau de câbles à l’unité principale. 5. Installez l’unité principale. Reportez-vous aux
recommandations de la page précédente.
6. Rebranchez le câble négatif de la batterie.
Pour installer l’antenne GPS à l’intérieur de votre véhicule : 1. Nettoyez votre tableau de bord ou la surface désirée. 2. Retirez le film de l’adhésif sous la base de la plaque métallique. 3. Appuyez fermement sur la plaque métallique pour la coller au
tableau de bord ou à la surface choisie. Vous pouvez tordre la plaque métallique pour lui faire épouser les courbes de la surface de montage, si nécessaire.
4. Placez l’antenne GPS sur la plaque métallique.
nn
ATTENTION
Si l’allumage de votre véhicule n’a pas de position ACC, branchez les câbles de contact à une source d’alimentation pouvant être allumée et éteinte par la clé de contact. Si vous connectez le câble de contact à une source d’alimentation fournissant une tension continue, les câbles de batterie par exemple, le système de navigation risque de vider la batterie.
nn
AVERTISSEMENT
Ne connectez pas le câble jaune directement à la batterie du véhicule. Cela risquerait en effet d’affecter l’isolation des fils et d’entraîner un court-circuit et un choc électrique.
Accessoire en option : récepteur d’info-trafic FM
Carte SD
Antenne GPS
Relié à l’écran (terminal d’interface de navigation)
Noir Relié au châssis du véhicule Rouge Relié à l’allumage (12 Vcc) Jaune Relié à la batterie (12 Vcc)
Boîte à
fusibles de
la voiture
(fusible
principal)
Boîte à
fusibles de la
voiture
Interrupteur de la
clé de contact
Installation de l’antenne GPS
Bonne (coffre
du véhicule)
Meilleure (toit du véhicule) Satisfaisante
(intérieur de la voiture ou tableau de bord)
REMARQUE : les écrans versions 2010 et ultérieures peuvent être connectés à ce système. Pour consulter la liste des modèles compatibles, rendez-vous sur www.kenwood.com/cs/ce.
2A
2A
190-01159-02_0A.indb 7190-01159-02_0A.indb 7 1/8/2010 8:45:15 AM1/8/2010 8:45:15 AM

- 8 -
Acquisition de signaux GPS
Lorsque vous allumez le KNA-G610 pour la première fois, vous devez attendre que le système acquière des signaux satellites. Cette
opération peut prendre plusieurs minutes. Afin de faciliter l’acquisition, assurez-vous que votre véhicule se trouve en extérieur dans une
zone dégagée, dépourvue de bâtiments élevés ou d’arbres. Une fois que le système a acquis les signaux satellites pour la première fois,
cette acquisition se fait plus rapidement lors des utilisations ultérieures.
Changement des fusibles
Afin d’éviter un court-circuit, si vous devez remplacer un fusible au niveau des fils rouge ou jaune, assurez-vous que ceux-ci n’entrent
pas en contact. Remplacez ensuite le fusible usagé par un nouveau fusible de 2 A.
nn ATTENTION
Lorsque vous remplacez un fusible, utilisez uniquement un nouveau fusible du calibre recommandé. L’utilisation d’un fusible dont le
calibre n’est pas adapté peut endommager votre appareil. Afin d’éviter les courts-circuits, déconnectez le faisceau de câbles avant de
remplacer un fusible.
Caractéristiques techniques
Général
Température de fonctionnement : de -20 °C à 70 °C (-4 °F à 158 °F)
Température de stockage : de -40 °C à 85 °C (de -40 °F à 185 °F)
Tension de fonctionnement : de 9,5 Vcc à 25 Vcc
Consommation : 0,16 A (typique) à 13 Vcc (max. 1,0 A à 13 Vcc)
Courant avec ACC désactivé : 70 μA (typique) à 13 Vcc
Dimensions : (L × H × P) 165 × 28,5 × 97 mm (6 1/2× 1 1/8× 3 13/16 po)
Poids : 186 g (0,4 lb)
Stockage des cartes : mémoire interne non amovible et carte SD amovible en option (données cartographiques City Navigator®)
Connecteurs : système/alimentation, antenne GPS, lecteur de carte SD, Mini-B pour récepteur d’info-trafic FM en option
Navigation
Fréquence : 1 575,42 MHz
Durées d’acquisition* :
A chaud : < 1 seconde
A froid : < 38 secondes
AutoLocate®: < 45 secondes
*En moyenne, pour un récepteur fixe par beau temps
Taux de mise à jour : 1/seconde, continu
Précision GPS :
Position : < 10 m (32,8 pi), typique
Rapidité : RMS de 0,05 mètre/s (1,97 po/s)
Antenne : L’antenne GPS externe requiert une surface métallique d’au moins 60 × 60 mm (2,36 × 2,36 po), telle
qu’un toit de voiture ou la plaque métallique fournie. Une pose sur une surface métallique plus grande
améliore la réception GPS.
190-01159-02_0A.indb 8190-01159-02_0A.indb 8 1/8/2010 8:45:15 AM1/8/2010 8:45:15 AM

nn ADVERTENCIA
No evitar las siguientes situaciones de riesgo potencial puede provocar lesiones graves o incendios.
No intentes instalar o reparar la unidad KNA-G610 por tu cuenta. La instalación o reparación de la unidad sin formación ni experiencia en equipos
electrónicos y accesorios de automoción puede resultar peligrosa y exponerte a descargas eléctricas u otros riesgos.
Si extiendes los cables de encendido, de la batería o de tierra, utiliza cables de automoción con AWG 18 (grosor de 0,75 mm
2
) o superior para evitar
que se deterioren y se dañe el revestimiento de los mismos.
Si la unidad comienza a emitir humo u olores inusuales, apágala inmediatamente y ponte en contacto con tu distribuidor Kenwood.
Mantén cualquier elemento pequeño (como tornillos o baterías) fuera del alcance de los niños. En caso de ingestión accidental de alguno de estos
elementos, consulta a un médico de inmediato.
nn PRECAUCIÓN
No evitar las siguientes situaciones de riesgo potencial puede provocar lesiones o daños materiales.
Asegúrate de que la conexión a tierra de la unidad vaya al chasis del vehículo.
Asegura todos los cables con abrazaderas para cables o cinta eléctrica. Aísla los cables no conectados y no dejes expuesto ningún cable desnudo.
Evita que los cables o los terminales sin conectar entren en contacto con partes metálicas del vehículo o con cualquier otro elemento que sea conductor
de electricidad.
No abras las cubiertas superior o inferior de la unidad.
El dispositivo KNA-G610 no es resistente al agua.
KNA-G610
SISTEMA DE NAVEGACIÓN GPS MANUAL DE INSTALACIÓN
B54-4790-08
190-01159-02_0A.indb 9190-01159-02_0A.indb 9 1/8/2010 8:45:15 AM1/8/2010 8:45:15 AM

- 10 -
Elementos incluidos
antena GPS y
placa metálica
unidad principal tornillos mecánicos
M3 x 12 (4)
tuercas M3 (4)
arnés de
cableado
cierres de
enganche y giro (2)
manual del
usuario
manual de
instalación
tarjeta de
garantía
tarjeta de
precaución
tornillos de rosca
M3 x 12 (4)
Instalación de la unidad principal
Utiliza los tornillos o los cierres de enganche y giro proporcionados para montar la unidad principal en el vehículo. Selecciona una
ubicación que te permita acceder a la ranura de la tarjeta SD de la unidad.
nn PRECAUCIÓN
No instales la unidad en lugares en los que esté expuesta a la luz directa del sol, a un calor o humedad excesivos, al polvo, a caídas o a
líquidos.
Comprueba los cables u otros elementos que se encuentren debajo de la alfombrilla antes de cortarla.
Instalación de la antena GPS
nn PRECAUCIÓN
No pintes la antena para no obstaculizar o impedir la recepción de la señal.
Retira cualquier objeto o nieve acumulada, etc. de la parte superior de la antena para que no reduzcan la intensidad de la recepción.
No tires del cable cuando quites la antena o ajustes su posición para no provocar cortocircuitos o romper los hilos.
Una vez que el montaje se ha realizado, es muy complicado quitar el adhesivo permanente de la parte posterior de la placa metálica.
La antena GPS se puede instalar en el interior o el exterior del vehículo. Para conseguir una recepción óptima con el GPS, se debe montar
en horizontal. La antena GPS debe tener una buena panorámica del cielo. Si instalas la antena dentro del vehículo, colócala cerca de una
ventana. Las señales GPS pueden traspasar el cristal, pero no el metal. Consulta la imagen de la página siguiente para saber los lugares
en que se recomienda instalar la antena. Coloca la antena GPS en una superficie metálica, como el techo del vehículo, para conseguir una
recepción óptima. Si no hay ninguna superficie metálica, monta la antena GPS en la placa metálica incluida. Consulta la página siguiente
para obtener más información.
Instalación de accesorios opcionales
Para ver información sobre la instalación del receptor de tráfico FM opcional, consulta la guía de instalación que se incluye con el mismo.
190-01159-02_0A.indb 10190-01159-02_0A.indb 10 1/8/2010 8:45:16 AM1/8/2010 8:45:16 AM
