KEUCO Edition 400 Series User manual

Edition 400
311866_000/09.2018
21521 171351
21522 171351
US ES
Instruction for use Manual de instrucciones de uso CA Instructions de utilisation

2
US Read all instructions before using or installing this product.
IMPORTANT SAFETY
INSTRUCTIONS
DANGER - To reduce the risk of electric
shock:
–Always unplug this furnishing from the electrical
outlet before installation and cleaning.
WARNING - To reduce the risk of burns,
fire, electric shock, or injury to persons:
–Unplug from outlet before putting on or taking off
parts.
–Close supervision is necessary when this fur-
nishing is used by, or near children, invalids or
disabled persons.
–Use this furnishing only for its intended use as
described in these instructions. Do not use attach-
ments not recommended by the manufacturer.
–Never operate this furnishing if it has a damaged
cord or plug, if it is not working properly, if it has
been dropped or damaged, or dropped into water.
Return the furnishing to the service center for exa-
mination and repair.
–Never drop or insert any object into any opening.
–Do not use outdoors.
–Do not operate where aerosol (spray) products are
being used or where oxygen is being administe-
red.
–Before disconnect turn all controls to the off
position. Also turn the electricity off at the circuit
breaker or fuse box.
–For loading always put heavier items at the bottom
and not near the top in order to help prevent the
possibility of the furnishing tipping over.
–Each surface intended to support a load shall have
a corresponding statement in the use instructions
specifying the maximum intended load for that
surface in pounds (kilograms).
WARNING - California Prop 65
–This product can expose you to chemicals inclu-
ding Di(2-ethylhexyl)phthalate (DEHP), which is
known to the State of California to cause cancer.
For more information, go to www.P65Warnings.
ca.gov.
SAVE THESE INSTRUCTIONS
–This product must be installed by a qualified
installer, in accordance with local codes
and regulations and according to the
instructions for use in the enclosed manual.
Correct installation reduces the risk of fire,
electric shock, burns and injury.
–Consult a qualified electrican to ensure cor-
rect branch circuit conductor.
– Connect the receptacle circuit to a branch circuit
protected with a Class A GFCI device.
– Do not start the appliance if it or the power
supply cable is damaged, but have it replaced
by the manufacturer, its customer service or by
an equally qualified person.
– The voltage supply must be separately
switchable.
– It must be ensured that the wall can support the
weight of the mirror cabinet.
– Use only genuine replacement parts and
accessories. The use of other parts will result in
voiding of the warranty.
Approval and conformity
This mirror cabinet complies with
applicable requirements of the referenced
standard(s):Safety Household and
Commercial Furnishings.( UL962, 4rd ed.
portable Luminaires CSA C22.2 #250.4 )
Intended use
FOR HOUSEHOLD USE ONLY.
As a mirror cabinet with dimmable lighting for use
in wet rooms such as bathrooms and toilets.
The product is suitable only for mounting indoors!
Caution! Only install in frost-free rooms.
Symbols and their meaning
Caution! Warning of personal injury or material
damage
Caution! Warning of electric shock.
Caution! Warning of water damage.
Note, tip or reference
Correct assembly/functional test
Incorrect assembly
On/off switch

3
US Read all instructions before using or installing this product.
Technical data
– Maximal load each shelf: max 3.3 lb
– Supply voltage: 120 V AC / 50/60 Hz
– Required electrical outlet: 15 A / 1800 VA
– Max. power consumption:
Prod. No.: Width
Weight Light
- 21521 171351: 27-15/16" 59.1 lb 26.0 W
- 21522 171351: 41-3/4" 84.0 lb 39.0 W
Maximal load mirror cabinet total:
- 21521 171351: 78.92 lb
- 21522 171351: 103.84 lb
– Degree of protection: NEMA 1
– Ambient conditions:
Operating temperature 32° – 113° F
Storage temperature -40° – 158° F
– Luminous color 2700 – 6500 Kelvin
Mounting dimensions, see page 11.
Installation, see figure 1a/1b onwards on page 12.
CAUTION: Risk of personal injury: This
product is very heavy. Get assistance lifting the
cabinet.
Before installation check whether the fastening mate-
rials included are suitable for the anchoring base. The
fastening materials are suitable exclusively for stud walls
with timber constructions or for drywall constructions with
timber wood reinforcement.

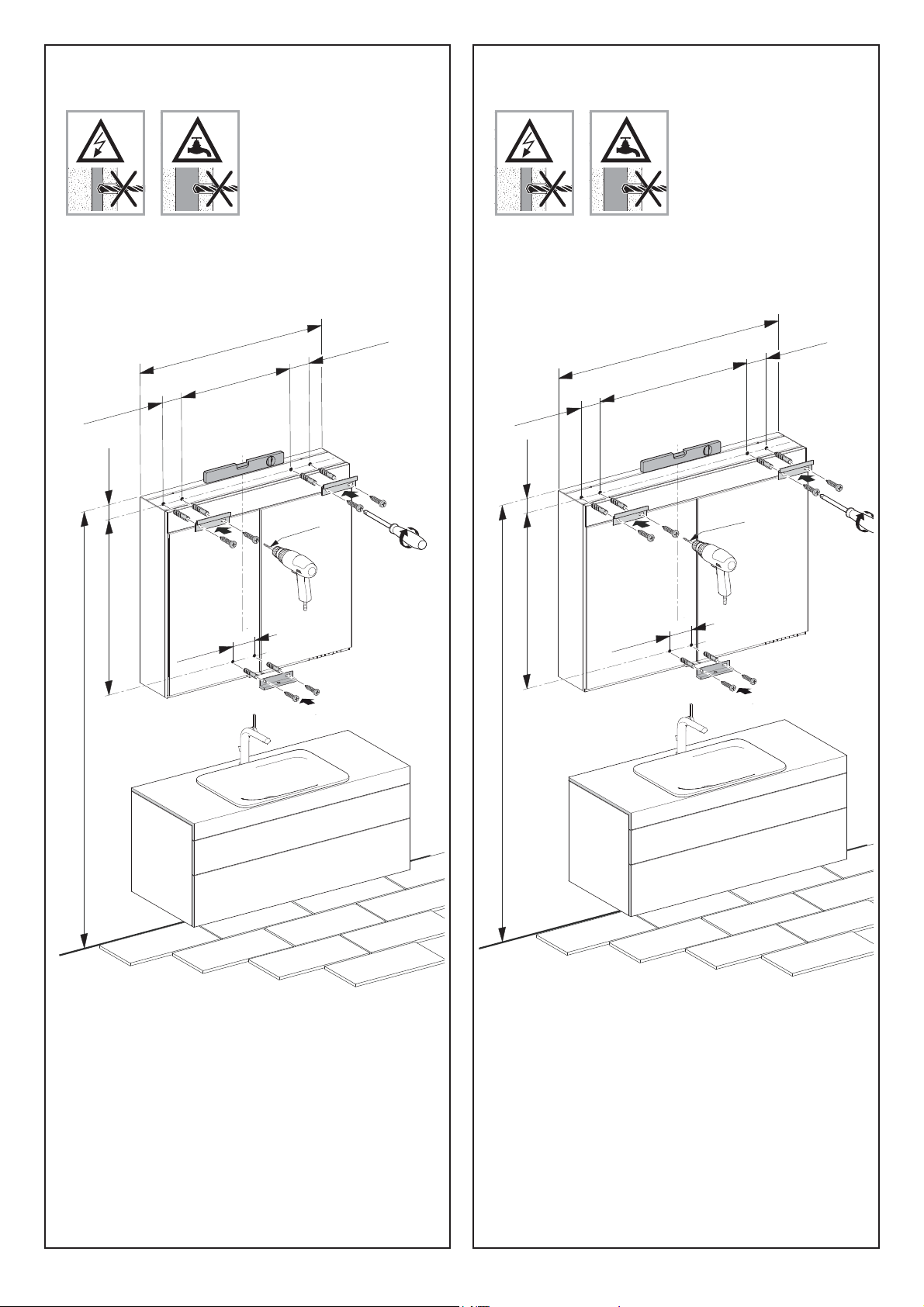

• Mark the wall bracket position, see figure 1a/1b.
• Mount the wall brackets to the wall, see figure 2.
WARNING - GROUNDING
INSTRUCTIONS
This product must be connected to a grounded me-
tal, permanent wiring system, or an equiment-groun-
ding conductor must be run with the circuit con-
ductors and connected to the equipment-grounding
terminal or lead on the product.
Wiring diagram, see figure 3 on page 13.

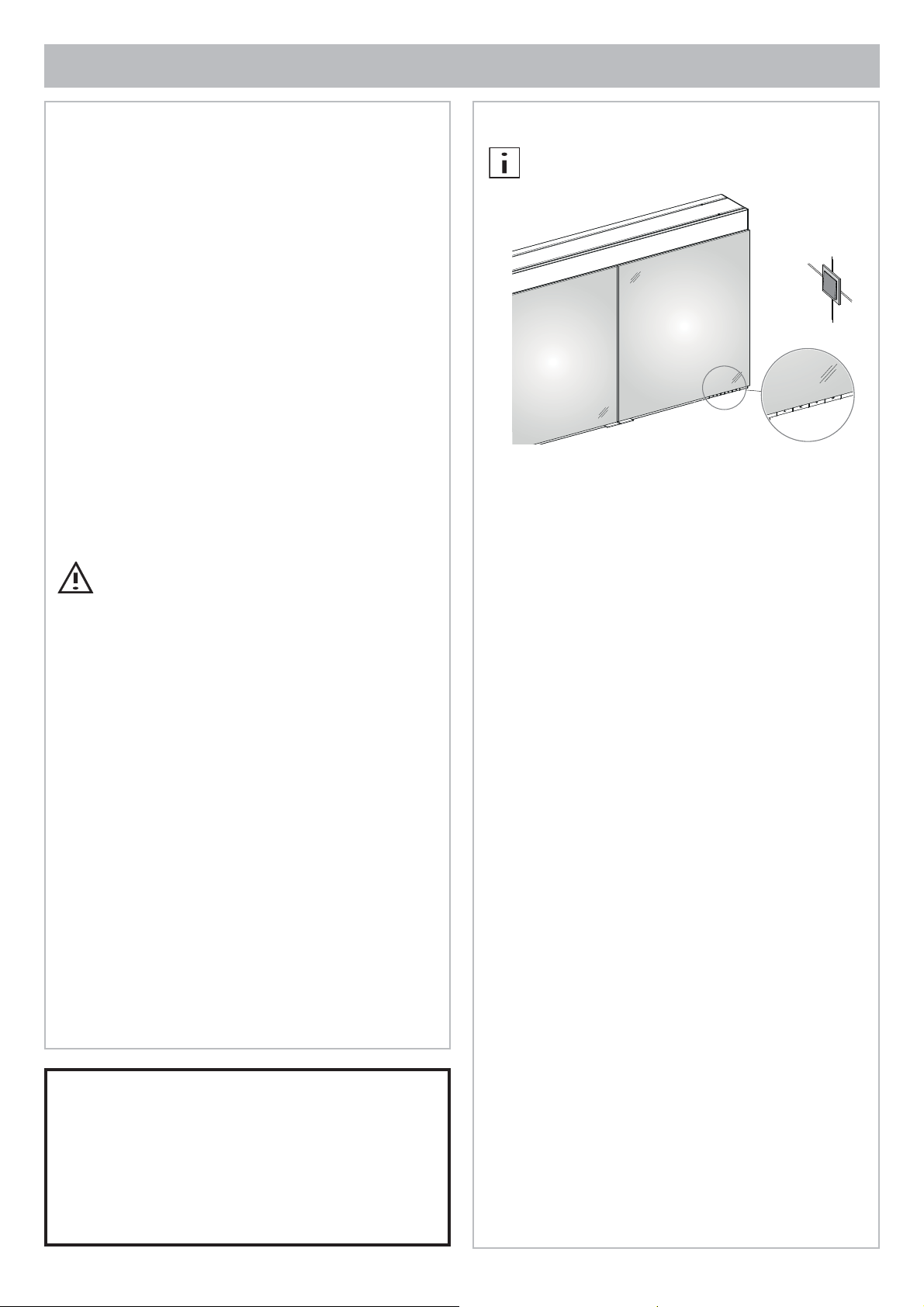

The mirror can be optionally actuated similar to
a toggle switch with a button on the mirror (A) or
with an external light switch (B).
A
B
• Connect the mirror cabinet to the power supply ,
see figure 4a/4b.
• Hang the mirror cabinet on the wall from above ,
see figure 5 on page 14.

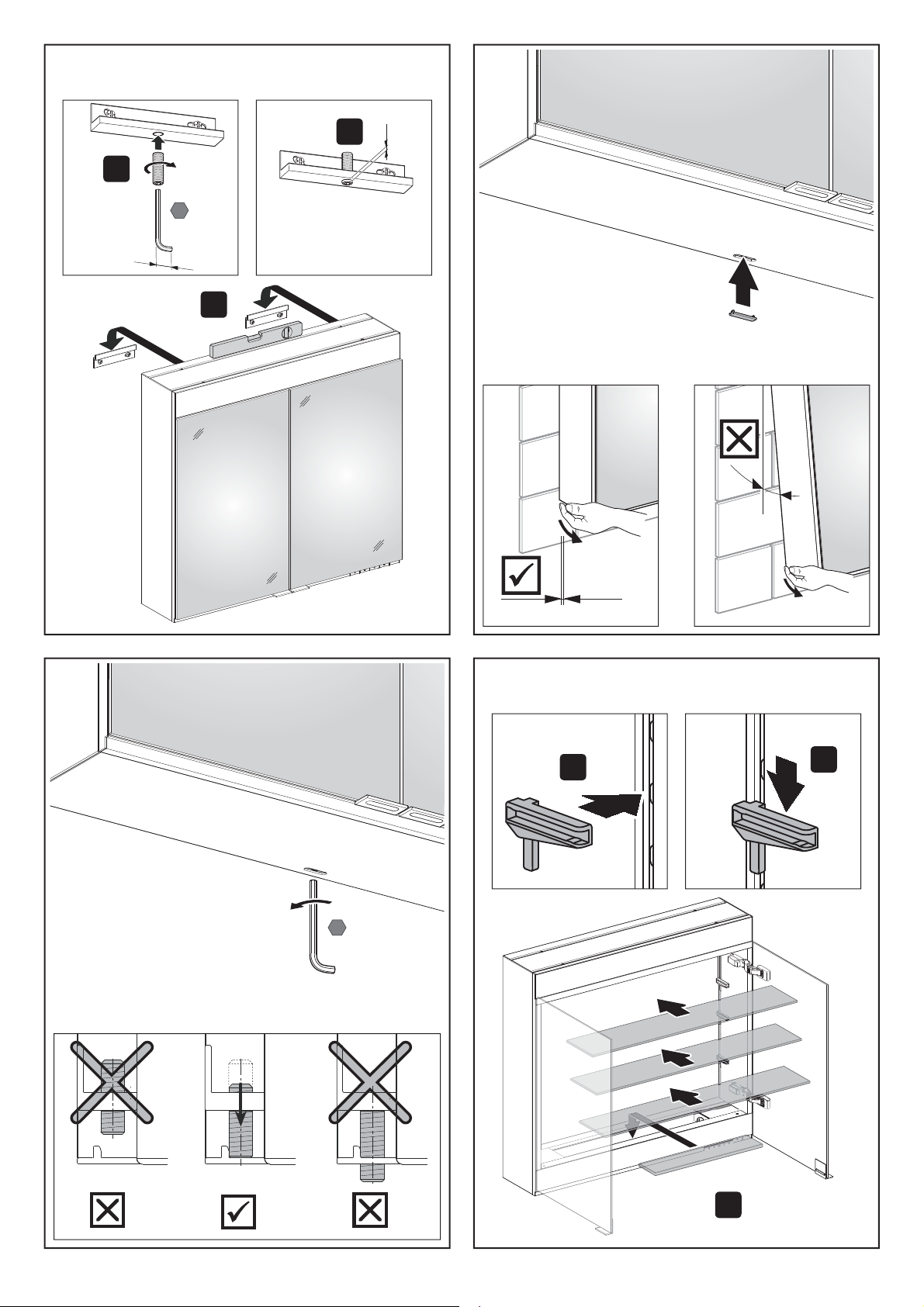

• Fix the mirror cabinet to the wall by turning the
screw of the safety locking counterclockwise , see
figure 6..
• Insert the cover of the locking screw , see figure 7.
• Place the glass shelf holders in the mirror cabinet ,
see figure 8.
• Place the glass shelves in the mirror cabinet,
see figure 8.
• Observe the maximum load on the glass shelves
(3.3 lb), see figure 9.
• Adjust the doors of the mirror cabinet, see figure 10
–12 on page 15 and 16.

4
Operation
Button functions
Button Function
Light on/off
• Pressing the button switches the mirror cab-
inet on with the selected settings. The white
LED goes off.
• Pressing the button again switches the mirror
cabinet off. The white LED lights up.
Dimming the lighting
• Press the button when the light mirror is
switched on and hold until the desired bright-
ness or the end value has been reached.
The setting is stored and reproduced when
switched on again (only for connection type 1,
see figure 4 on page 12).
Setting the light colour cooler
• Press and hold daylight white button and the
light colour fades to cool white.
• Release when the desired light colour has
been reached.
The setting is stored and reproduced when
switched on again (only for connection type 1,
see figure 3 on page 13).
Adjusting light colour - daylight white (cool
white)
• Press button and the colour temperature sets
to 6500 Kelvin.
Setting the light colour warmer
• Press and hold warm white button and the
light colour fades to warm white.
• Release when the desired light colour has
been reached.
The setting is stored and reproduced when
switched on again (only for connection type 1,
see figure 3 on page 13).
Adjusting light colour - warm white
• Press button and the colour temperature sets
to 2700 Kelvin.
Replacement parts with order numbers, see page 18
and 19.
The light sources may only be replaced by the
manufacturer, its customer service or by an
equally qualified person.
For information about warranty and mainte-
nance, see the enclosed Care Instructions
and Warranty Card.
Disposal instructions
This category of device does not belong in
the domestic waste, but must be disposed of
separately in accordance with the relevant
local national regulations.
US Read all instructions before using or installing this product.

5
INSTRUCCIONES
IMPORTANTES DE
SEGURIDAD
PELIGRO - Para reducir el riesgo de des-
carga eléctrica:
–Desenchufe siempre este mobiliario de la toma de
corriente antes de la instalación y limpieza.
ADVERTENCIA - Para reducir el
riesgo de quemaduras, incendios, descargas eléctri-
cas o lesiones para las personas:
–Desenchúfelo de la toma de corriente antes de
poner o quitar piezas.
–Es necesaria una supervisión estricta cuando este
mobiliario esté cerca o sea utilizado por niños,
inválidos o personas discapacitadas.
–Use este mobiliario exclusivamente para su uso
previsto tal y como se describe en estas instruc-
ciones. No utilice accesorios no recomendados
por el fabricante.
–Nunca utilice este mobiliario si tiene un cable o
un enchufe dañado, si no funciona correctamente,
si se ha caído o dañado o si se ha caído al agua.
Devuelva el mobiliario al centro de servicio para
su examen y reparación.
–Nunca deje caer ni introduzca ningún objeto en
ninguna abertura.
–No lo utilice en exteriores.
–No lo utilice allí donde se usen productos de aero-
sol (espray) o donde se esté administrando oxígeno.
–Antes de la desconexión, ponga todos los interrupto-
res en la posición de apagado. Desconecte también la
electricidad en el interruptor o en la caja de fusibles.
–Coloque siempre los artículos más pesados en la
parte inferior del armario y no cerca de la parte
superior para evitar la posibilidad de que el mobi-
liario vuelque.
–Cada superficie destinada a soportar una carga
debe tener una declaración correspondiente en
las instrucciones de uso que especifique la car-
ga máxima prevista para esa superficie en libras
(kilogramos).
ADVERTENCIA - California Prop 65
–Este producto puede exponerte a productos quími-
cos como el Di(2-ethylhexyl)phthalate (DEHP), que
es conocidos por el Estado de California causar
cáncer. Para más información ve a www.P65War-
nings.ca.gov .
GUARDE ESTAS INSTRUCCIONES
ES Lea todas las instrucciones antes de usar o instalar este producto.
–Este producto debe ser instalado por un técnico
cualificado, de acuerdo con los códigos y regula-
ciones locales y conforme a las instrucciones de
uso en el manual adjunto.
La instalación correcta reduce el riesgo de incen-
dio, descarga eléctrica, quemaduras y lesiones.
–Consulte a un electricista cualificado para
asegurar la correcta instalación del conduc-
tor de circuito derivado.
– Conecte el circuito del receptáculo a un circuito
derivado protegido con un dispositivo GFCI
Clase A.
– No encienda el aparato si el mismo o si el
cable de la fuente de alimentación estuvieran
dañados. Contacte con el fabricante, el servicio
al técnico o con una persona con cualificación
equivalente y pida una sustitución.
– La fuente de alimentación debe ser conectable
por separado.
– Se debe asegurar que la pared puede soportar
el peso del armario con espejos.
– Utilice exclusivamente repuestos y accesorios
originales. El uso de otras piezas provocará la
anulación de la garantía.
Aprobación y conformidad
Este armario con espejos cumple con los
requisitos aplicables de la(s) norma(s) a
la(s) que se hace referencia:Mobiliario
doméstico y comercial de seguridad
(UL962, 4ª ed. luminarias portátiles CSA
C22.2 #250.4)
Uso previsto
EXCLUSIVAMENTE PARA USO DOMÉSTICO.
Armario con espejos con iluminación atenuable
para uso en habitaciones húmedas, tales como
cuartos de baño y aseos.
¡El producto solo es adecuado para su montaje
en interiores!
¡Precaución! Instálelo exclusivamente en espa-
cios resguardados de heladas.
Símbolos y su significado
¡Precaución! Advertencia de lesiones personales
o daños materiales
¡Precaución! Advertencia de descarga eléctrica.
¡Precaución! Advertencia de daños por agua.
Nota, sugerencia o referencia
Montaje correcto/prueba funcional
Montaje incorrecto
Interruptor ON/OFF

6
ES Lea todas las instrucciones antes de usar o instalar este producto.
Datos técnicos
– Carga máxima cada estante: máx. 3.3 lb
– Voltaje de alimentación: 120 V AC / 50/60 Hz
– Toma de corriente requerida: 15 A / 1800 VA
– Consumo de energía máx.:
Nº de Prod.: Anchura
Peso Luz
- 21521 171351: 27-15/16" 59,1 lb 26,0 W
- 21522 171351: 41-3/4" 84,0 lb 39,0 W
Carga total del armario con espejos total:
- 21521 171351: 78,92 lb
- 21522 171351: 103,84 lb
– Grado de protección: NEMA 1
– Condiciones ambientales:
Temperatura de uso 32° – 113° F
Temperatura de almacenamiento -40° – 158° F
– Color luminoso 2700 – 6500 Kelvin
Dimensiones de montaje, véase la página 11.
Instalación, véase figura 1a/1b más adelante en la
página 12.
PRECAUCIÓN: Riesgo de lesiones
personales: Este producto es muy pesado.
Obtenga ayuda para levantar el armario.
Antes de la instalación, compruebe si los materiales de
fijación incluidos son adecuados para la base de anclaje.
Los materiales de fijación son adecuados exclusivamen-
te para paredes de construcción ligera con construccio-
nes de madera o para construcciones de paneles de
yeso con refuerzo de madera.
• Marque la posición del soporte de pared, véase la
figura 1a/1b.
• Monte los soportes de pared en la pared, véase la
figura 2.
ADVERTENCIA -
INSTRUCCIONES DE
CONEXIÓN A TIERRA
Este producto debe conectarse a un sistema de
cableado fijo, de metal con conexión a tierra o bien,
un conductor de puesta a tierra del equipo deberá
estar incorporado con los conductores del circuito y
conectado al terminal de conexión a tierra del equi-
po o al cable del producto.
Diagrama de cableado, véase la figura 3 en la página 13.

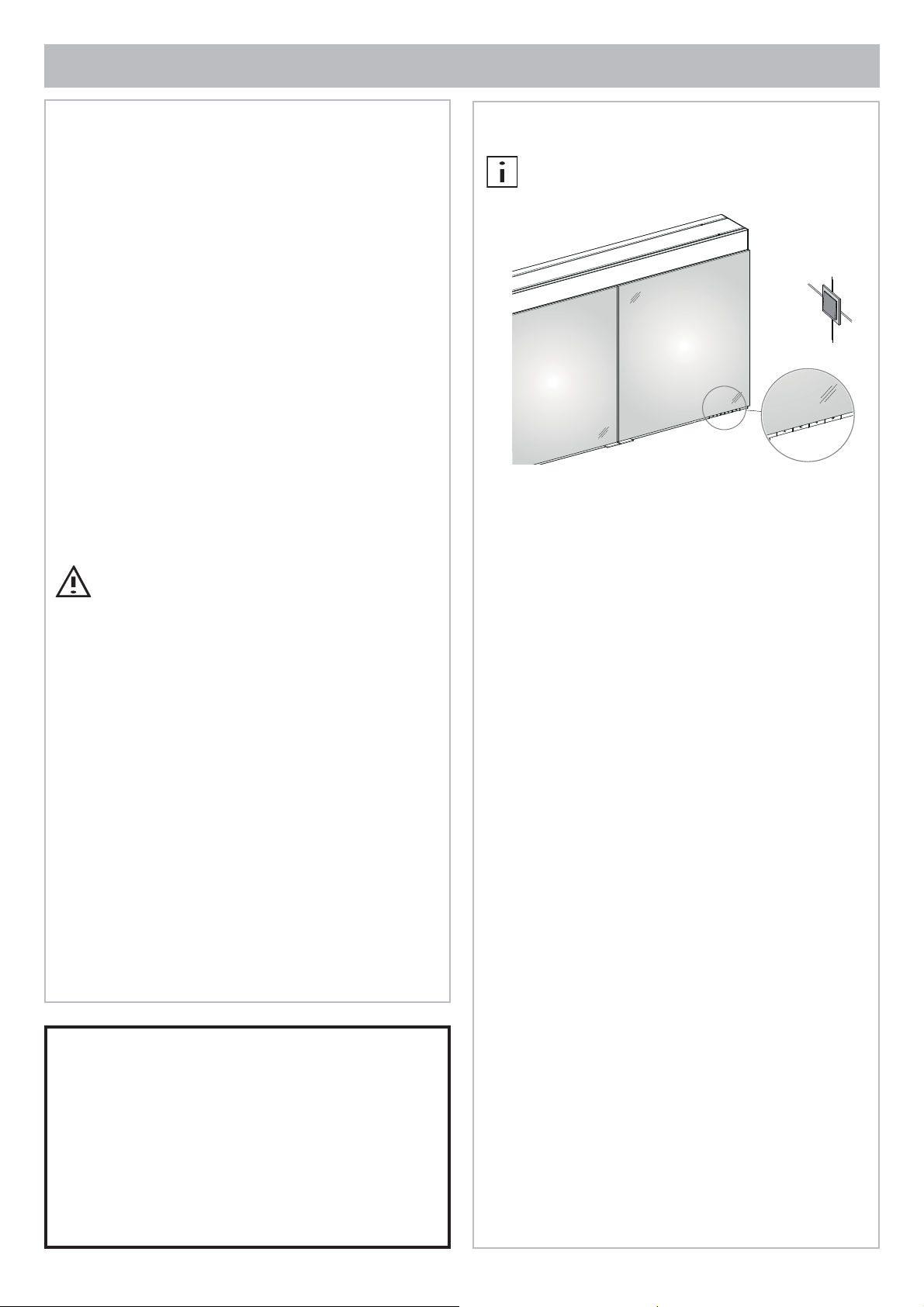

El espejo se puede accionar opcionalmente
como con una conexión conmutable a través
de la tecla en el espejo (A) o por medio de un
interruptor de luz exterior (B).
A
B
• Conecte el armario con espejos a la fuente de
alimentación , véase la figura 4a/4b.
• Cuelgue el armario con espejos en la pared desde
arriba , véase la figura 5.
• Fije el armario con espejos a la pared girando el
tornillo del bloqueo de seguridad en el sentido anti-
horario , véase la figura 6.
• Inserte la tapa del tornillo de bloqueo , véase la
figura 7.
• Coloque los soportes de estantes de vidrio en el
armario con espejos , véase la figura 8.
• Coloque los estantes de vidrio en el armario con
espejos véase la figura 8.
• Observe la carga máxima en los estantes de vidrio
(3.3 lb), véase la figura 9.
• Ajuste las puertas del armario con espejos, véase la
figura 10 – 12 en la página 15 y 16.

7
ES Lea todas las instrucciones antes de usar o instalar este producto.
Operación
Funciones de los botones
Botón Función
Luz ON/OFF
• Al pulsar el botón el armario con espejos se
conecta con la configuración seleccionada.
El LED blanco se apaga.
• Pulsando el botón de nuevo el armario con espe-
jos se desconecta. El LED blanco se enciende.
Atenuar la iluminación
• Pulse la tecla con el espejo conectado y
manténgala pulsada hasta que se haya
alcanzado el valor de luminosidad deseado o
el valor final.
El ajuste se guarda y se ajusta en la próxima
conexión (sólo con el tipo de conexión 1,
véase imagen 4 en la página 12).
Ajustar el color de luz más frío
• Pulse y mantenga pulsada la tecla de luz
diurna blanca, el color de luz pasa a blanco
frío.
• Suelte la tecla al alcanzar el color de luz
deseado.
El ajuste se guarda y se ajusta en la próxima
conexión (sólo con el tipo de conexión 1,
véase imagen 3 en la página 13).
Ajustar el color de luz blanco luz diurna
(blanco frío)
• Pulse la tecla, la temperatura de la luz se
ajusta a 6500 Kelvin.
Ajustar el color de luz más cálido
• Pulse y mantenga pulsada la tecla de luz
blanca cálida, el color de luz pasa a blanco
cálido.
• Suelte la tecla al alcanzar el color de luz
deseado.
El ajuste se guarda y se ajusta en la próxima
conexión (sólo con el tipo de conexión 1,
véase imagen 3 en la página 13).
Ajustar el color de luz blanco cálido
• Pulse la tecla, la temperatura de la luz se
ajusta a 2700 Kelvin.

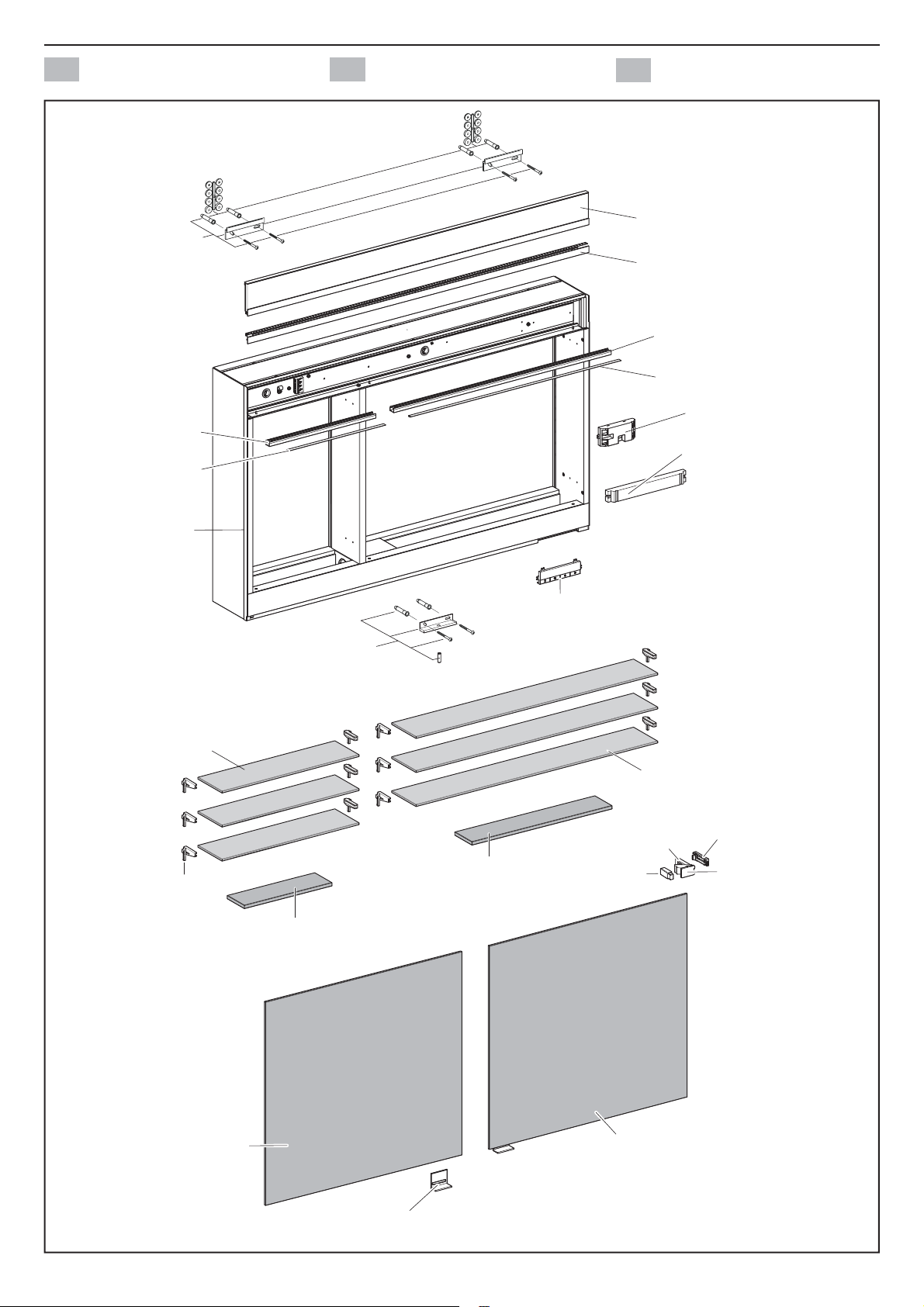

Piezas de repuesto con números de pedido, véase la
página 18 y 19.
Las fuentes de luz solo pueden ser sustituidas
por el fabricante, el servicio técnico de aten-
ción al cliente o por una persona con cualifica-
ción equivalente.
Para obtener información sobre la garantía y el
mantenimiento, consulte las Instrucciones de
conservación y tarjeta de garantía adjuntas.
Instrucciones de eliminación
Esta categoría de dispositivo no forma parte
de la basura doméstica, sino que debe elimi-
narse por separado de acuerdo con las regla-
mentaciones nacionales locales vigentes.

8
CA Lire toutes les instructions avant d'utiliser ou d'installer ce produit.
INSTRUCTIONS DE
SÉCURITÉ IMPORTANTES
DANGER - Pour réduire le risque de
chocs électriques :
–Toujours débrancher ce meuble de la prise élec-
trique avant de procéder à l’installation et au
nettoyage.
MISE EN GARDE - Pour réduire le
risque de brûlures, d'incendie, de chocs électriques
ou de dommages corporels :
–débrancher de la prise avant de mettre en place ou
de retirer des pièces.
–Une surveillance étroite est nécessaire lorsque ce
meuble est utilisé par ou à proximité d’enfants, de
personnes invalides ou handicapées.
–N'utiliser ce meuble qu'aux fins pour lesquelles il
a été prévu, conformément aux présentes instruc-
tions. Ne pas utiliser d’accessoires non recom-
mandés par le fabricant.
–Ne jamais utiliser ce meuble s'il présente un câble
ou une fiche endommagé, s'il ne fonctionne pas
correctement, s'il a chuté ou qu'il a été endom-
magé, ou s'il est tombé dans l'eau. Renvoyer le
meuble au Centre de dépannage pour qu'il soit
examiné et réparé.
–Ne jamais faire chuter ou introduire quelque objet
que ce soit dans quelque orifice que ce soit.
–Ne pas utiliser en extérieur.
–Ne pas faire fonctionner dans des endroits soumis
à l’utilisation d’aérosols (sprays) ou à l’administra-
tion d'oxygène.
–Avant de débrancher, positionner toutes les com-
mandes sur la position Arrêt. De même, couper
l'électricité au niveau du coupe-circuit ou de la
boîte à fusibles.
–Pour le chargement, placer toujours les articles les
plus lourds en bas et non pas près du haut, ceci
afin de contribuer à empêcher tout basculement
éventuel du meuble.
–Chaque surface destinée à soutenir une charge
fera l'objet d'une mention correspondante dans les
instructions d'utilisation, en précisant la charge
maximum prévue pour cette surface, en livres
(kilogrammes).
CONSERVER LES PRÉSENTES
INSTRUCTIONS
–Ce produit doit être monté par un installateur
qualifié, en conformité avec les codes et régle-
mentations locaux, ainsi que les instructions
d'utilisation données dans le manuel joint
.
Un montage correct réduit le risque d'incen-
die, de chocs électriques, de brûlures et de
blessures.
–Consulter un électricien qualifié pour s’assu-
rer que le conducteur du circuit de dérivati-
on est correct.
– Raccorder le circuit de prise à un circuit de dériva-
tion protégé par un dispositif DDFT de Classe A.
– Ne pas mettre l'appareil en marche si celui-ci, ou le
câble d'alimentation électrique, est endommagé, mais
faire remplacer le câble par le fabricant, son service
Clients ou par une personne de même qualification.
– La source de tension doit être commutable
séparément.
– Il faut vérifier que le mur est capable de suppor-
ter le poids de l'armoire de toilette.
– N'utiliser que des accessoires et pièces de re-
change d'origine. Utiliser d'autres pièces annule
la garantie.
Approbation et conformité
Cette armoire de toilette satisfait aux exi-
gences de la (des) norme(s) applicable(s)
auxquelles référence est faite :Safety
Household and Commercial Furnishings
(norme de sécurité concernant le mobilier
commercial et ménager) (UL 962, 4e éd. -
Luminaires portables CSA C22.2 #250.4)
Usage prévu
RÉSERVÉ À L'USAGE DOMESTIQUE.
En tant qu'armoire de toilette avec éclairage à inten-
sité variable, pour une utilisation dans des pièces
humides telles que les salles de bains et les toilettes.
Le produit ne convient que pour un montage en
intérieur !
Attention ! N'installer le produit que dans des
pièces à l'abri du gel.
Symboles (pictogrammes) et leur signification
Attention ! Mise en garde contre les dommages
corporels ou matériels
Attention ! Mise en garde contre les chocs élec-
triques.
Attention ! Mise en garde contre les dégâts des
eaux.
Remarque, conseil ou référence
Montage/essai de fonctionnement correct
Montage incorrect
Interrupteur Marche/Arrêt

9
CA Lire toutes les instructions avant d'utiliser ou d'installer ce produit.
Caractéristiques techniques
– Charge maximum chaque tablette : max 1,5 kg
– Tension d'alimentation : 120 V AC / 50/60 Hz
– Prise électrique requise : 15 A / 1 800 VA
– Consommation électrique max. :
Réf. prod. : Largeur
Poids Éclairage
- 21521 171351: 710 mm 26,8 kg 26,0 W
- 21522 171351: 1060 mm 38,1 kg 39,0 W
Charge maximum totale armoire de toilette :
- 21521 171351: 35,8 kg
- 21522 171351: 47,1 kg
– Degré de protection : NEMA 1
– Conditions ambiantes :
Température de service 0° - 45° C
Température de stockage -40° - 70° C
– Couleur de lumière 2 700 – 6 500 Kelvin
Dimensions de montage, voir page 11.
Installation, voir figure 1a/1b à la page 12.
ATTENTION : Risque de dommages corpo-
rels : Ce produit est très lourd. Demander de
l'aide pour soulever l'armoire.
Avant de procéder à l'installation, vérifier que les matériels de
fixation joints conviennent pour la base d'ancrage. Les maté-
riels de fixation conviennent exclusivement pour les murs à
montants avec ossatures en bois d'œuvre ou pour les construc-
tions en plaques de plâtre avec renforcement en bois d'œuvre.
• Marquer la position des supports muraux, voir
figure 1a/1b.
• Monter les supports muraux sur le mur, voir
figure 2.
MISE EN GARDE -
INSTRUCTIONS DE MISE
À LA TERRE
Ce produit doit être raccordé à un système de
câblage permanent en métal mis à la terre, ou bien
un conducteur de mise à la terre de l'équipement
doit être mis en place avec les conducteurs du cir-
cuit et raccordé à la borne ou au fil de mise à la terre
de l'équipement placé sur le produit.
Schéma de câblage, voir figure 3, page 13.
Le miroir peut être actionné de la même façon
qu'un circuit va-et-vient, par l'intermédiaire de la
touche du miroir (A), ou bien par l'intermédiaire
d'un interrupteur d'éclairage externe (B).
A
B
• Raccorder l'armoire de toilette à l'alimentation
électrique , voir figure 4a/4b.
• Accrocher l'armoire de toilette au mur, par dessus ,
voir figure 5.
• Fixer l'armoire de toilette au mur en tournant la vis
du blocage de sécurité dans le sens des aiguilles
d’une montre , voir figure 6.
• Insérez le couvercle de la vis de verrouillage , voir
figure 7.
• Placer les supports de tablettes en verre dans
l'armoire de toilette , voir figure 8.
• Placer les tablettes en verre dans l'armoire de toi-
lette, voir figure 8.
• Respecter la charge maximum sur les tablettes en
verre (1,5 kg), voir figure 9.
• Ajuster les portes de l'armoire de toilette, voir
figure 10 – 12, page 15 et 16.

10
CA Lire toutes les instructions avant d'utiliser ou d'installer ce produit.
Utilisation

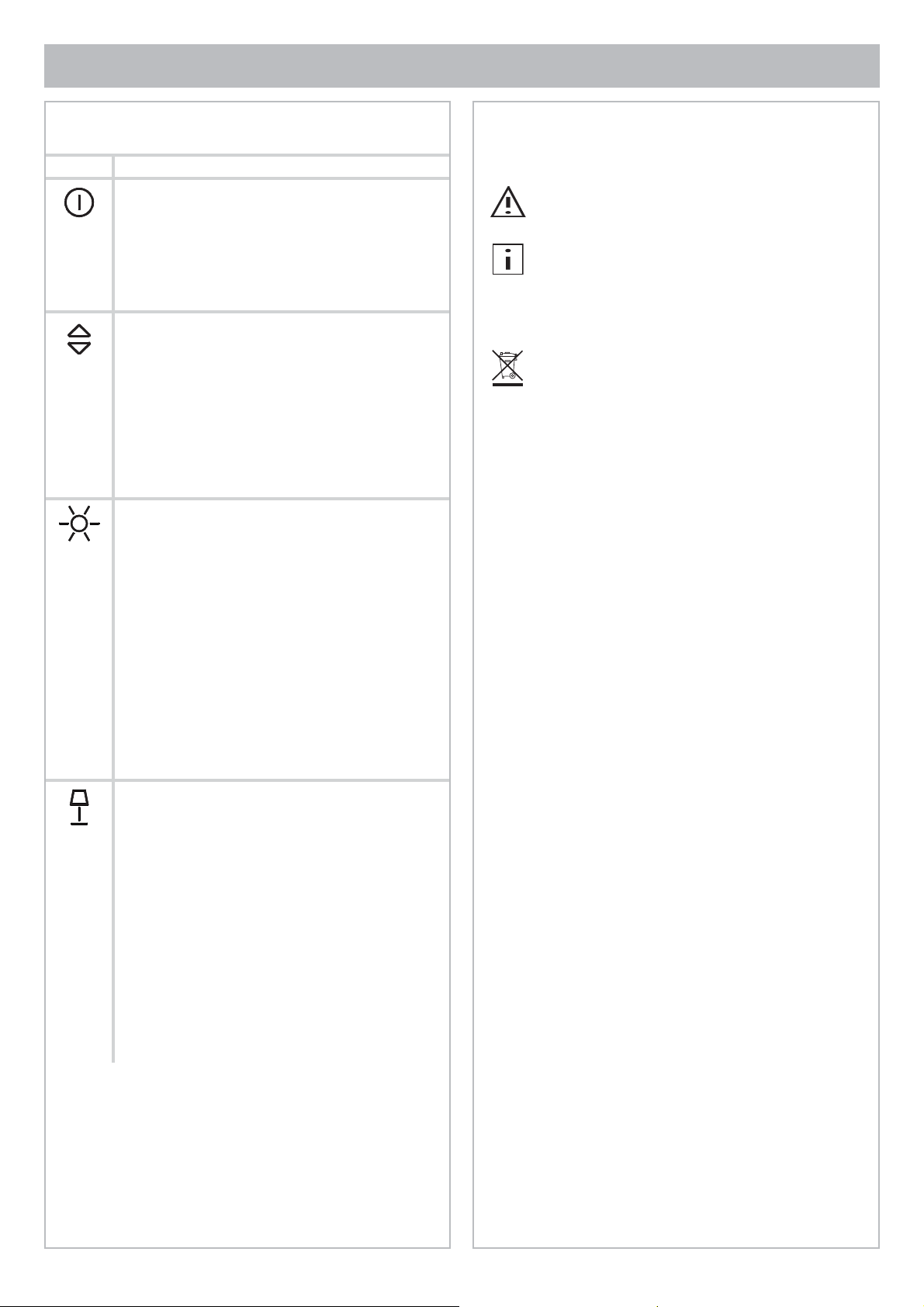

Fonctions des boutons
Bouton Fonction
Marche/arrêt éclairage
• Appuyer sur le bouton permet d'éclairer
l'armoire de toilette en fonction des réglages
sélectionnés. La LED blanche s'éteint.
• Appuyer de nouveau sur le bouton permet
d'éteindre l'armoire de toilette. La LED
blanche s'éclaire.
Variation de l'éclairage
• Appuyer sur la touche, le miroir étant en
marche, et maintenir l'appui jusqu'à ce que la
valeur de luminosité souhaitée ou la valeur
finale soit atteinte.
Le réglage est enregistré et il sera le
même lors de la prochaine mise en marche
(seulement pour le mode de raccordement 1,
voir figure 4, à la page 12).
Réglage d'une couleur de lumière plus
froide
• Appuyer sur la touche blanc lumière du jour
et maintenir l'appui, la couleur de la lumière
se superpose au blanc froid.
• Relâcher la touche lorsque la couleur de
lumière souhaitée est atteinte.
Le réglage est enregistré et il sera le
même lors de la prochaine mise en marche
(seulement pour le mode de raccordement 1,
voir figure 3, à la page 13).
Réglage de la couleur de la lumière blanc
lumière du jour (blanc froid)
• Appuyer sur la touche, la température de
couleur se règle sur 6 500 Kelvin.
Réglage d'une couleur de la lumière plus
chaude
• Appuyer sur la touche blanc chaud et
maintenir l'appui, la couleur de la lumière se
superpose au blanc chaud.
• Relâcher la touche lorsque la couleur de
lumière souhaitée est atteinte.
Le réglage est enregistré et il sera le
même lors de la prochaine mise en marche
(seulement pour le mode de raccordement 1,
voir figure 4, à la page 13).
Réglage de la couleur de lumière blanc
chaud
• Appuyer sur la touche, la température de
couleur se règle sur 2700 Kelvin.
Pièces de rechange avec numéros de commande,
voir page 18 et 19.
Les sources d'éclairage ne doivent être remplacées
que par le fabricant, son service Clients ou par une
personne de même qualification.
Pour toute information concernant la garantie et
la maintenance/l'entretien, voir les instructions
d'entretien et la carte de garantie jointes.
Instructions de mise au rebut
Cette catégorie d'appareil ne fait pas partie
des déchets domestiques. L'appareil doit être
éliminé séparément, conformément aux règle-
ments nationaux et locaux en vigueur.

11
41-12/16"
(1060)
8-11/16"
(220)
(167)
6-9/16"
(55)
2-3/16"
(~1300)
~51-3/16"
(650)
25-5/8"
21522 171351
US Mounting dimensions ES Las dimensiones de montaje CA Dimensions de montage
inch an (mm) pulgades y (mm) pouces et (mm)
(55)
2-3/16"
(~1300)
~51-3/16"
(650)
25-5/8"
27-15/16"
(710)
8-11/16"
(220)
(167)
6-9/16"
21521 171351

12
Ø
1/4“
Ø
(6)
16-15/16“
(430)
27-15/16“
(710)
2-3/4“
(70) 2-3/4“
(70)
13-16“
(20)
23-9/16“
(598)
72-13/16“ – 76-3/4“
(1850 – 1950)
2-3/4“
(70)
1a
23-9/16“
(598)
41-12/16“
(1060)
30-7/8“
(780)
2-3/4“
(70) 2-3/4“
(70)
2-3/4“
(70)
Ø
1/4“
Ø
(6)
13/16“
(20)
72-13/16“ – 76-3/4“
(1850 – 1950)
1b

13
Operating mode 1 / Tipo de conexión 1 / Mode de raccordement 1
driver
LED
BLACK / NOIR
WHITE / BLANCHE
Ground / Terre
Operating mode 2 / Tipo de conexión 2 / Mode de raccordement 2
driver
LED
driver
LED
BLACK / NOIR
RED / ROUGE
WHITE / BLANCHE
Ground / Terre
BLACK / NOIR
WHITE / BLANCHE
Ground / Terre
a)
b)
3
20
20
2
BLACK
WHITE
GROUND
RED
4a
RED
WHITE
GROUND
BLACK
4b

14
8
3.
2.
1.
5
3.
0
2.
12
1.
6
7
0
4mm
4mm

15
max 3.3 lb
(max 1.5 kg)
9
10
1.
2.
3.

16
11
12
1.
2.
3.

17

18
90109010001
90101010049
90101010050
90103000000 90112170008
90105000043
90105000047
90107000004
90106000010
90105000045
90108000002 90108000010
90108000001
90108000000
90101370053
90110000010
90110000028
90110000029
90106000011
90103000007
21521 171351
US Spare parts ES Piezas de recambio CA Liste de pièces

19
90106000011
90103000007
90103000000
90108000002 90108000010
90108000001
90108000000
90110000030
90110000031
90110000010 90110000029
90110000028
90109010001
90101010054 90101010055
90101370053
90105000050
90105000051
90112170010
90105000049
90105000045
90105000047
90106000010
90107000004
21522 171351
US Spare parts ES Piezas de recambio CA Liste de pièces

DE
KEUCO GmbH Co. KG
Oesestraße 36
D-58675 Hemer
Telefon: [phone]
E-Mail: [email protected]
AT
KEUCO GmbH
Söllheimerstraße 16
Objekt 6c
A-5020 Salzburg
Telefon: [phone]
E-Mail: offi[email protected]
CH
KEUCO AG
Winkelweg 3
CH-5702 Niederlenz
Telefon: [phone]
E-Mail: [email protected]
EN
KEUCO UK Ltd
Amersham House
Mill Street
GB-Berkhamsted HP4 2DT
Phone: [phone]
E-Mail: [email protected]
FR
KEUCO SARL
5, Rue du Martelberg
F-67700 Monswiller
Téléphone: [phone]
E-Mail: [email protected]
NL
KEUCO GmbH Co. KG
Kantoor Nederland
Postbus 1286
5004 BG Tilburg
Telefoon: [phone]
E-Mail: [email protected]
RU
KEUCO GmbH Co. KG
Представительство вРоссии
Космодамианская набережная ,
дом 4 / 22, корпус Б
115035 Москва
Электронная почта:
US
KEUCO Management Inc.
3675 Crestwood Parkway NW,
Suite 222
Duluth, GA 30096
Phone: [phone]
E-Mail: offi[email protected]
[email protected]
